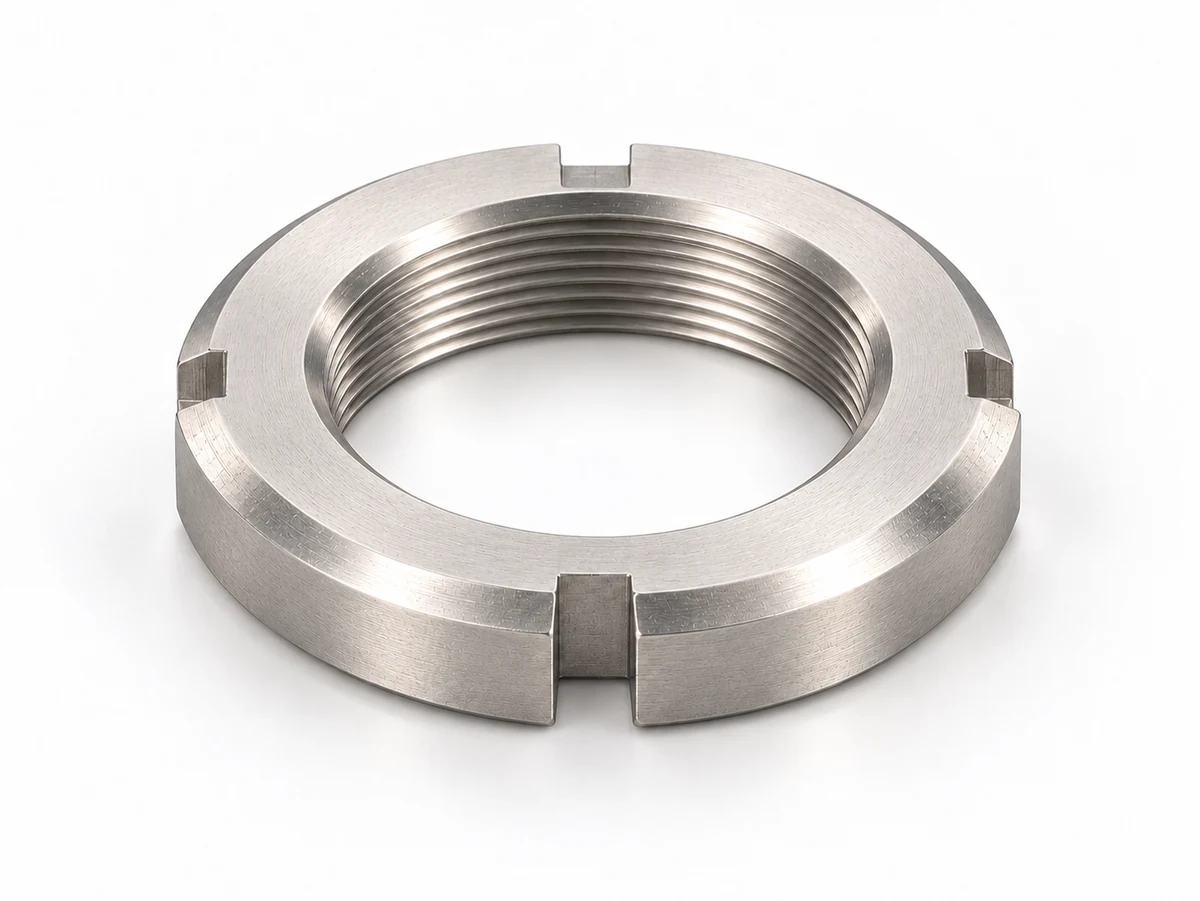

ГОСТ 8530-90 — Подшипниковые гайки KM/KML/HM/HML/KMB и под скобы
Собственные ряды подшипниковых гаек с метрической и трапецеидальной резьбой по ГОСТ 8530-90: втулки, крепление на валу и стопорные скобы.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.

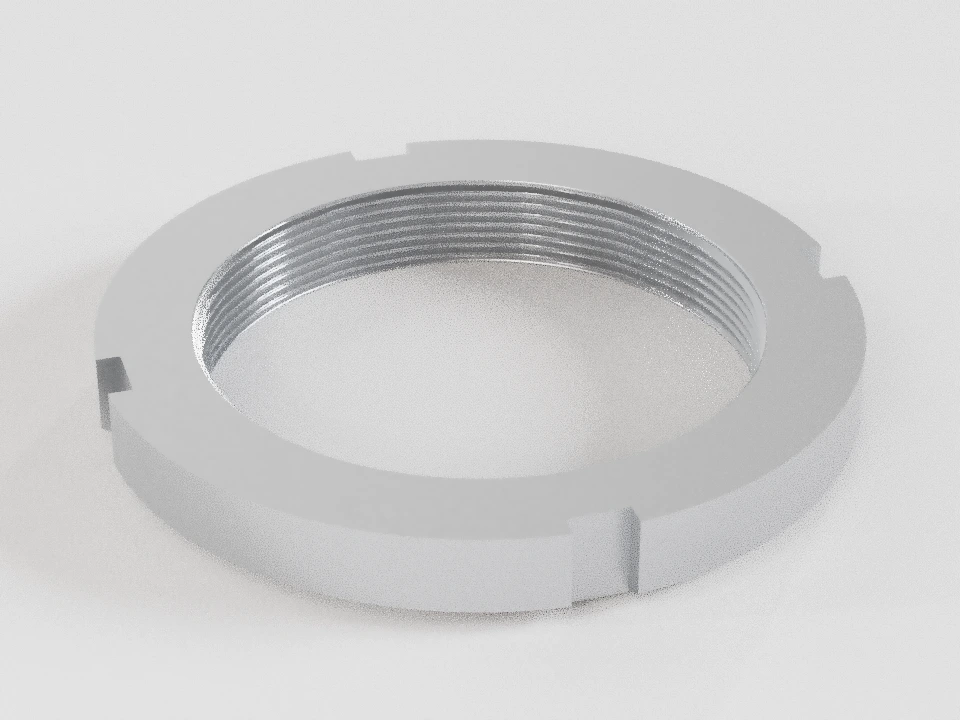

Гайка KM18 · М90×2-5H ГОСТ 8530-90 — KM, метрическая
Гайка KM18 · М90×2-5H ГОСТ 8530-90 — KM, метрическая
- Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
- Размерный ряд по ГОСТ 8530-90 — KM, метрическая.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 90 | M / 5H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 8530-90 — KM, метрическая; 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4 |
| Шаг резьбы | 2 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. мелкий шаг. Нормативный. ГОСТ 8530-90 — KM, метрическая; 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4 |
| Наружный диаметр | 120 | h12 | 119,65 | 120 | мм | Нормативный. ГОСТ 8530-90 — KM, метрическая; 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4 |
| Диаметр узкого торца | 108 | — | — | — | мм | Нормативный. ГОСТ 8530-90 — KM, метрическая; 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4 |
| Ширина гайки | 16 | h14 | 15,57 | 16 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ 8530-90 — KM, метрическая; 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4 |
| Ширина паза | 10 | H14 | 10 | 10,36 | мм | Нормативный. ГОСТ 8530-90 — KM, метрическая; 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4 |
| Радиальная глубина паза | 4 | H17 | 4 | 5,2 | мм | Нормативный. ГОСТ 8530-90 — KM, метрическая; 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4 |
| Торцевое биение узкого торца | — | — | — | 0,05 | мм | Нормативный. ГОСТ 8530-90 — KM, метрическая; 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4 |
| Число пазов | 4 | — | — | — | шт. | Нормативный. ГОСТ 8530-90 — KM, метрическая; 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4 |
| Угол скоса узкого торца | 30 | — | — | — | ° | Нормативный. ГОСТ 8530-90 — KM, метрическая; 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4 |
| Включённый угол входа | 120 | — | — | — | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 8530-90 — KM, метрическая; 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4 |
| Внутренний диаметр резьбы | 87,835 | 5H | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 88,701 | 5H | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 90 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 8530-90 — KM, метрическая; 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4 |
Применение
Крепление на валу
Гайка перемещается по резьбе вала или втулки к опорному элементу. Стопорящая деталь показана принципиально.
Проверить резьбу, опору и подтверждённую пару шайбы/скобы. Номер KM не назначает номер MB автоматически.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ 8530-90 — KM, метрическая · точность Не установлена
1990, исходное издание
| d | Основной (крупный) P | Мелкие P | d₂ | d₁ | B | b | h | Sᵈ | n (шт.) |
|---|---|---|---|---|---|---|---|---|---|
| 10 | — | 0,75 | 18 [17,82…18] | 13,5 | 4 [3,7…4] | 3 [3…3,25] | 2 [2…2,4] | ≤ 0,04 | 4 |
| 12 | — | 1 | 22 [21,79…22] | 17 | 4 [3,7…4] | 3 [3…3,25] | 2 [2…2,4] | ≤ 0,04 | 4 |
| 15 | — | 1 | 25 [24,79…25] | 21 | 5 [4,7…5] | 4 [4…4,3] | 2 [2…2,4] | ≤ 0,04 | 4 |
| 17 | — | 1 | 28 [27,79…28] | 24 | 5 [4,7…5] | 4 [4…4,3] | 2 [2…2,4] | ≤ 0,04 | 4 |
| 20 | — | 1 | 32 [31,75…32] | 26 | 6 [5,7…6] | 4 [4…4,3] | 2 [2…2,4] | ≤ 0,04 | 4 |
| 25 | — | 1,5 | 38 [37,75…38] | 32 | 7 [6,64…7] | 5 [5…5,3] | 2 [2…2,4] | ≤ 0,04 | 4 |
| 30 | — | 1,5 | 45 [44,75…45] | 38 | 7 [6,64…7] | 5 [5…5,3] | 2 [2…2,4] | ≤ 0,04 | 4 |
| 35 | — | 1,5 | 52 [51,7…52] | 44 | 8 [7,64…8] | 5 [5…5,3] | 2 [2…2,4] | ≤ 0,04 | 4 |
| 40 | — | 1,5 | 58 [57,7…58] | 50 | 9 [8,64…9] | 6 [6…6,3] | 2,5 [2,5…3,5] | ≤ 0,04 | 4 |
| 45 | — | 1,5 | 65 [64,7…65] | 56 | 10 [9,64…10] | 6 [6…6,3] | 2,5 [2,5…3,5] | ≤ 0,04 | 4 |
| 50 | — | 1,5 | 70 [69,7…70] | 61 | 11 [10,57…11] | 6 [6…6,3] | 2,5 [2,5…3,5] | ≤ 0,04 | 4 |
| 55 | — | 2 | 75 [74,7…75] | 67 | 11 [10,57…11] | 7 [7…7,36] | 3 [3…4] | ≤ 0,05 | 4 |
| 60 | — | 2 | 80 [79,7…80] | 73 | 11 [10,57…11] | 7 [7…7,36] | 3 [3…4] | ≤ 0,05 | 4 |
| 65 | — | 2 | 85 [84,65…85] | 79 | 12 [11,57…12] | 7 [7…7,36] | 3 [3…4] | ≤ 0,05 | 4 |
| 70 | — | 2 | 92 [91,65…92] | 85 | 12 [11,57…12] | 8 [8…8,36] | 3,5 [3,5…4,7] | ≤ 0,05 | 4 |
| 75 | — | 2 | 98 [97,65…98] | 90 | 13 [12,57…13] | 8 [8…8,36] | 3,5 [3,5…4,7] | ≤ 0,05 | 4 |
| 80 | — | 2 | 105 [104,65…105] | 95 | 15 [14,57…15] | 8 [8…8,36] | 3,5 [3,5…4,7] | ≤ 0,05 | 4 |
| 85 | — | 2 | 110 [109,65…110] | 102 | 15 [14,57…15] | 8 [8…8,36] | 3,5 [3,5…4,7] | ≤ 0,05 | 4 |
| 90 | — | 2 | 120 [119,65…120] | 108 | 16 [15,57…16] | 10 [10…10,36] | 4 [4…5,2] | ≤ 0,05 | 4 |
| (95) | — | 2 | 125 [124,6…125] | 113 | 17 [16,57…17] | 10 [10…10,36] | 4 [4…5,2] | ≤ 0,06 | 4 |
| 100 | — | 2 | 130 [129,6…130] | 120 | 18 [17,57…18] | 10 [10…10,36] | 4 [4…5,2] | ≤ 0,06 | 4 |
| (105) | — | 2 | 140 [139,6…140] | 126 | 18 [17,57…18] | 12 [12…12,43] | 5 [5…6,2] | ≤ 0,06 | 4 |
| 110 | — | 2 | 145 [144,6…145] | 133 | 19 [18,48…19] | 12 [12…12,43] | 5 [5…6,2] | ≤ 0,06 | 4 |
| 120 | — | 2 | 155 [154,6…155] | 138 | 20 [19,48…20] | 12 [12…12,43] | 5 [5…6,2] | ≤ 0,06 | 4 |
| 125 | — | 2 | 160 [159,6…160] | 148 | 21 [20,48…21] | 12 [12…12,43] | 5 [5…6,2] | ≤ 0,06 | 4 |
| 130 | — | 2 | 165 [164,6…165] | 149 | 21 [20,48…21] | 12 [12…12,43] | 5 [5…6,2] | ≤ 0,06 | 4 |
| 135 | — | 2 | 175 [174,6…175] | 160 | 22 [21,48…22] | 14 [14…14,43] | 6 [6…7,2] | ≤ 0,06 | 4 |
| 140 | — | 2 | 180 [179,6…180] | 160 | 22 [21,48…22] | 14 [14…14,43] | 6 [6…7,2] | ≤ 0,06 | 4 |
| 145 | — | 2 | 190 [189,54…190] | 171 | 24 [23,48…24] | 14 [14…14,43] | 6 [6…7,2] | ≤ 0,06 | 4 |
| 150 | — | 2 | 195 [194,54…195] | 171 | 24 [23,48…24] | 14 [14…14,43] | 6 [6…7,2] | ≤ 0,06 | 4 |
| 155 | — | 3 | 200 [199,54…200] | 182 | 25 [24,48…25] | 16 [16…16,43] | 7 [7…8,5] | ≤ 0,06 | 4 |
| 160 | — | 3 | 210 [209,54…210] | 182 | 25 [24,48…25] | 16 [16…16,43] | 7 [7…8,5] | ≤ 0,06 | 4 |
| 165 | — | 3 | 210 [209,54…210] | 193 | 26 [25,48…26] | 16 [16…16,43] | 7 [7…8,5] | ≤ 0,06 | 4 |
| 170 | — | 3 | 220 [219,54…220] | 193 | 26 [25,48…26] | 16 [16…16,43] | 7 [7…8,5] | ≤ 0,06 | 4 |
| 180 | — | 3 | 230 [229,54…230] | 203 | 27 [26,48…27] | 18 [18…18,43] | 8 [8…9,5] | ≤ 0,06 | 4 |
| 190 | — | 3 | 240 [239,54…240] | 214 | 28 [27,48…28] | 18 [18…18,43] | 8 [8…9,5] | ≤ 0,06 | 4 |
| 200 | — | 3 | 250 [249,54…250] | 226 | 29 [28,48…29] | 18 [18…18,43] | 8 [8…9,5] | ≤ 0,06 | 4 |
Выбрать строку ГОСТ 8530-90 — KM, метрическая
- d₂
- Наружный диаметр.
- d₁
- Диаметр узкого торца.
- B
- Ширина гайки.
- b
- Ширина паза.
- h
- Радиальная глубина паза.
- Sᵈ
- Торцевое биение узкого торца.
- n
- Число пазов.
Исполнения
- Основная форма
Требования и конструкция
- Подшипниковая гайка закрепляет втулку или внутреннее кольцо на валу; размеры узкого торца и пазов берутся из выбранной серии.
- Метрическая резьба имеет поле 5H; трапецеидальная —7H с отдельными таблицами основных размеров и отклонений. Числовые пределы этих полей здесь не подменяются 6H.
- Шайбы и скобы выбираются по документу и конструкции вала; совпадение номера серии не используется как автоматическое подтверждение пары.
- Чертёж не определяет все особенности конструкции; шероховатость поверхностей пазов не регламентирована. Условные кромки не изготовительные размеры.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол скоса узкого торца | 30 | ° |
| β | Включённый угол входа | 120 | ° |
Источник размеров: ГОСТ 8530-90 — KM, метрическая, 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4.
ГОСТ 8530-90 — KML, метрическая · точность Не установлена
1990, исходное издание
| d | Основной (крупный) P | Мелкие P | d₂ | d₁ | B | b | h | Sᵈ | n (шт.) |
|---|---|---|---|---|---|---|---|---|---|
| 120 | — | 2 | 145 [144,6…145] | 135 | 20 [19,48…20] | 12 [12…12,43] | 5 [5…6,2] | ≤ 0,06 | 4 |
| 130 | — | 2 | 155 [154,6…155] | 145 | 21 [20,48…21] | 12 [12…12,43] | 5 [5…6,2] | ≤ 0,06 | 4 |
| 140 | — | 2 | 165 [164,6…165] | 155 | 22 [21,48…22] | 12 [12…12,43] | 5 [5…6,2] | ≤ 0,06 | 4 |
| 150 | — | 2 | 180 [179,6…180] | 170 | 24 [23,48…24] | 14 [14…14,43] | 5 [5…6,2] | ≤ 0,06 | 4 |
| 160 | — | 3 | 190 [189,54…190] | 180 | 25 [24,48…25] | 14 [14…14,43] | 5 [5…6,2] | ≤ 0,06 | 4 |
| 170 | — | 3 | 200 [199,54…200] | 190 | 26 [25,48…26] | 16 [16…16,43] | 5 [5…6,2] | ≤ 0,06 | 4 |
| 180 | — | 3 | 210 [209,54…210] | 200 | 27 [26,48…27] | 16 [16…16,43] | 5 [5…6,2] | ≤ 0,06 | 4 |
| 190 | — | 3 | 220 [219,54…220] | 210 | 28 [27,48…28] | 16 [16…16,43] | 5 [5…6,2] | ≤ 0,06 | 4 |
| 200 | — | 3 | 240 [239,54…240] | 222 | 29 [28,48…29] | 18 [18…18,43] | 8 [8…9,5] | ≤ 0,06 | 4 |
Выбрать строку ГОСТ 8530-90 — KML, метрическая
- d₂
- Наружный диаметр.
- d₁
- Диаметр узкого торца.
- B
- Ширина гайки.
- b
- Ширина паза.
- h
- Радиальная глубина паза.
- Sᵈ
- Торцевое биение узкого торца.
- n
- Число пазов.
Исполнения
- Основная форма
Требования и конструкция
- Подшипниковая гайка закрепляет втулку или внутреннее кольцо на валу; размеры узкого торца и пазов берутся из выбранной серии.
- Метрическая резьба имеет поле 5H; трапецеидальная —7H с отдельными таблицами основных размеров и отклонений. Числовые пределы этих полей здесь не подменяются 6H.
- Шайбы и скобы выбираются по документу и конструкции вала; совпадение номера серии не используется как автоматическое подтверждение пары.
- Чертёж не определяет все особенности конструкции; шероховатость поверхностей пазов не регламентирована. Условные кромки не изготовительные размеры.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол скоса узкого торца | 30 | ° |
| β | Включённый угол входа | 120 | ° |
Источник размеров: ГОСТ 8530-90 — KML, метрическая, 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4.
ГОСТ 8530-90 — HM, трапецеидальная · точность Не установлена
1990, исходное издание
| d | P (Tr), мм | Поле резьбы | d₂ | d₁ | B | b | h | Sᵈ | n (шт.) |
|---|---|---|---|---|---|---|---|---|---|
| 210 | 4 | 7H | 270 [269,48…270] | 238 | 30 [29,48…30] | 20 [20…20,52] | 10 [10…11,5] | ≤ 0,06 | 4 |
| 220 | 4 | 7H | 280 [279,48…280] | 250 | 32 [31,38…32] | 20 [20…20,52] | 10 [10…11,5] | ≤ 0,06 | 4 |
| 240 | 4 | 7H | 300 [299,48…300] | 270 | 34 [33,38…34] | 20 [20…20,52] | 10 [10…11,5] | ≤ 0,06 | 4 |
| 260 | 4 | 7H | 330 | 300 | 35 [34,38…35] | 24 [24…24,52] | 12 [12…13,8] | ≤ 0,07 | 4 |
| 290 | 4 | 7H | 365 [364,43…365] | 335 | 36 [35,38…36] | 24 [24…24,52] | 12 [12…13,8] | ≤ 0,07 | 4 |
| 310 | 5 | 7H | 380 | 350 | 36 [35,38…36] | 24 [24…24,52] | 12 [12…13,8] | ≤ 0,07 | 4 |
| 330 | 5 | 7H | 410 | 380 | 40 [39,38…40] | 28 [28…28,52] | 15 [15…16,8] | ≤ 0,07 | 4 |
| 350 | 5 | 7H | 430 | 400 | 42 [41,38…42] | 28 [28…28,52] | 15 [15…16,8] | ≤ 0,07 | 4 |
| 370 | 5 | 7H | 450 | 420 | 45 [44,38…45] | 28 [28…28,52] | 15 [15…16,8] | ≤ 0,07 | 4 |
| 400 | 5 | 7H | 500 | 460 | 46 [45,38…46] | 32 [32…32,62] | 18 [18…19,8] | ≤ 0,07 | 4 |
| 420 | 5 | 7H | 520 | 480 | 49 [48,38…49] | 32 [32…32,62] | 18 [18…19,8] | ≤ 0,08 | 4 |
| 440 | 5 | 7H | 540 | 500 | 51 [50,26…51] | 36 [36…36,62] | 20 [20…22,1] | ≤ 0,08 | 4 |
| 460 | 5 | 7H | 550 | 510 | 53 [52,26…53] | 36 [36…36,62] | 20 [20…22,1] | ≤ 0,08 | 4 |
| 480 | 5 | 7H | 590 | 540 | 56 [55,26…56] | 36 [36…36,62] | 20 [20…22,1] | ≤ 0,08 | 4 |
| 510 | 6 | 7H | 620 | 570 | 58 [57,26…58] | 40 [40…40,62] | 23 [23…25,1] | ≤ 0,08 | 4 |
| 530 | 6 | 7H | 640 | 590 | 60 [59,26…60] | 40 [40…40,62] | 23 [23…25,1] | ≤ 0,08 | 4 |
| 550 | 6 | 7H | 670 | 620 | 63 [62,26…63] | 40 [40…40,62] | 23 [23…25,1] | ≤ 0,08 | 4 |
Выбрать строку ГОСТ 8530-90 — HM, трапецеидальная
- d₂
- Наружный диаметр.
- d₁
- Диаметр узкого торца.
- B
- Ширина гайки.
- b
- Ширина паза.
- h
- Радиальная глубина паза.
- Sᵈ
- Торцевое биение узкого торца.
- n
- Число пазов.
Исполнения
- Основная форма
Требования и конструкция
- Подшипниковая гайка закрепляет втулку или внутреннее кольцо на валу; размеры узкого торца и пазов берутся из выбранной серии.
- Метрическая резьба имеет поле 5H; трапецеидальная —7H с отдельными таблицами основных размеров и отклонений. Числовые пределы этих полей здесь не подменяются 6H.
- Шайбы и скобы выбираются по документу и конструкции вала; совпадение номера серии не используется как автоматическое подтверждение пары.
- Чертёж не определяет все особенности конструкции; шероховатость поверхностей пазов не регламентирована. Условные кромки не изготовительные размеры.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол скоса узкого торца | 30 | ° |
| β | Включённый угол входа | 120 | ° |
Источник размеров: ГОСТ 8530-90 — HM, трапецеидальная, 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4.
ГОСТ 8530-90 — HML, трапецеидальная · точность Не установлена
1990, исходное издание
| d | P (Tr), мм | Поле резьбы | d₂ | d₁ | B | b | h | Sᵈ | n (шт.) |
|---|---|---|---|---|---|---|---|---|---|
| 205 | 4 | 7H | 250 [249,54…250] | 232 | 30 [29,48…30] | 18 [18…18,43] | 8 [8…9,5] | ≤ 0,06 | 4 |
| 215 | 4 | 7H | 260 [259,48…260] | 242 | 30 [29,48…30] | 20 [20…20,52] | 9 [9…10,5] | ≤ 0,06 | 4 |
| 235 | 4 | 7H | 280 [279,48…280] | 262 | 30 [29,48…30] | 20 [20…20,52] | 9 [9…10,5] | ≤ 0,06 | 4 |
| 260 | 4 | 7H | 310 [309,48…310] | 290 | 30 [29,48…30] | 20 [20…20,52] | 10 [10…11,5] | ≤ 0,07 | 4 |
| 280 | 4 | 7H | 330 | 310 | 30 [29,48…30] | 24 [24…24,52] | 10 [10…11,5] | ≤ 0,07 | 4 |
| 300 | 4 | 7H | 360 | 336 | 31 [30,38…31] | 24 [24…24,52] | 12 [12…13,8] | ≤ 0,07 | 4 |
| 320 | 5 | 7H | 380 | 356 | 32 [31,38…32] | 24 [24…24,52] | 12 [12…13,8] | ≤ 0,07 | 4 |
| 345 | 5 | 7H | 410 | 384 | 33 [32,38…33] | 28 [28…28,52] | 13 [13…14,8] | ≤ 0,07 | 4 |
| 365 | 5 | 7H | 430 | 404 | 35 [34,38…35] | 28 [28…28,52] | 13 [13…14,8] | ≤ 0,07 | 4 |
| 385 | 5 | 7H | 450 | 422 | 37 [36,38…37] | 28 [28…28,52] | 14 [14…15,8] | ≤ 0,07 | 4 |
| 410 | 5 | 7H | 480 | 452 | 39 [38,38…39] | 32 [32…32,62] | 14 [14…15,8] | ≤ 0,08 | 4 |
| 430 | 5 | 7H | 500 | 472 | 41 [40,38…41] | 32 [32…32,62] | 14 [14…15,8] | ≤ 0,08 | 4 |
| 450 | 5 | 7H | 520 | 490 | 41 [40,38…41] | 32 [32…32,62] | 15 [15…16,8] | ≤ 0,08 | 4 |
| 470 | 5 | 7H | 540 | 510 | 43 [42,38…43] | 32 [32…32,62] | 15 [15…16,8] | ≤ 0,08 | 4 |
| 490 | 5 | 7H | 570 | 540 | 45 [44,38…45] | 36 [36…36,62] | 15 [15…16,8] | ≤ 0,08 | 4 |
| 520 | 6 | 7H | 600 | 570 | 47 [46,38…47] | 36 [36…36,62] | 15 [15…16,8] | ≤ 0,08 | 4 |
| 540 | 6 | 7H | 620 | 590 | 49 [48,38…49] | 40 [40…40,62] | 20 [20…22,1] | ≤ 0,08 | 4 |
| 560 | 6 | 7H | 650 | 610 | 60 [59,26…60] | 40 [40…40,62] | 20 [20…22,1] | ≤ 0,08 | 4 |
| 590 | 6 | 7H | 690 | 650 | 63 [62,26…63] | 40 [40…40,62] | 20 [20…22,1] | ≤ 0,08 | 4 |
| 630 | 6 | 7H | 730 | 690 | 65 [64,26…65] | 45 [45…45,62] | 20 [20…22,1] | ≤ 0,08 | 4 |
| 670 | 6 | 7H | 770 | 730 | 70 [69,26…70] | 45 [45…45,62] | 20 [20…22,1] | ≤ 0,1 | 4 |
| 710 | 7 | 7H | 830 | 780 | 70 [69,26…70] | 50 [50…50,62] | 25 [25…27,1] | ≤ 0,1 | 4 |
Выбрать строку ГОСТ 8530-90 — HML, трапецеидальная
- d₂
- Наружный диаметр.
- d₁
- Диаметр узкого торца.
- B
- Ширина гайки.
- b
- Ширина паза.
- h
- Радиальная глубина паза.
- Sᵈ
- Торцевое биение узкого торца.
- n
- Число пазов.
Исполнения
- Основная форма
Требования и конструкция
- Подшипниковая гайка закрепляет втулку или внутреннее кольцо на валу; размеры узкого торца и пазов берутся из выбранной серии.
- Метрическая резьба имеет поле 5H; трапецеидальная —7H с отдельными таблицами основных размеров и отклонений. Числовые пределы этих полей здесь не подменяются 6H.
- Шайбы и скобы выбираются по документу и конструкции вала; совпадение номера серии не используется как автоматическое подтверждение пары.
- Чертёж не определяет все особенности конструкции; шероховатость поверхностей пазов не регламентирована. Условные кромки не изготовительные размеры.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол скоса узкого торца | 30 | ° |
| β | Включённый угол входа | 120 | ° |
Источник размеров: ГОСТ 8530-90 — HML, трапецеидальная, 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4.
ГОСТ 8530-90 — KMB, на валу · точность Не установлена
1990, исходное издание
| d | Основной (крупный) P | Мелкие P | d₂ | d₁ | B | b | h | Sᵈ | n (шт.) | Vᴮ |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | — | 1 | 25 [24,79…25] | 21 | 8 [7,64…8] | 4 [4…4,3] | 2 [2…2,4] | ≤ 0,04 | 4 | ≤ 0,04 |
| 17 | — | 1 | 28 [27,79…28] | 24 | 8 [7,64…8] | 4 [4…4,3] | 2 [2…2,4] | ≤ 0,04 | 4 | ≤ 0,04 |
| 20 | — | 1 | 32 [31,75…32] | 26 | 9 [8,64…9] | 4 [4…4,3] | 2 [2…2,4] | ≤ 0,04 | 4 | ≤ 0,04 |
| 22 | — | 1 | 34 [33,75…34] | 28 | 9 [8,64…9] | 4 [4…4,3] | 2 [2…2,4] | ≤ 0,04 | 4 | ≤ 0,04 |
| 25 | — | 1,5 | 38 [37,75…38] | 32 | 10 [9,64…10] | 5 [5…5,3] | 2 [2…2,4] | ≤ 0,04 | 4 | ≤ 0,04 |
| 28 | — | 1,5 | 42 [41,75…42] | 36 | 10 [9,64…10] | 5 [5…5,3] | 2 [2…2,4] | ≤ 0,04 | 4 | ≤ 0,04 |
| 30 | — | 1,5 | 45 [44,75…45] | 38 | 10 [9,64…10] | 5 [5…5,3] | 2 [2…2,4] | ≤ 0,04 | 4 | ≤ 0,04 |
| 32 | — | 1,5 | 48 [47,75…48] | 40 | 11 [10,57…11] | 5 [5…5,3] | 2 [2…2,4] | ≤ 0,04 | 4 | ≤ 0,04 |
| 35 | — | 1,5 | 52 [51,7…52] | 44 | 11 [10,57…11] | 5 [5…5,3] | 2 [2…2,4] | ≤ 0,04 | 4 | ≤ 0,04 |
| 40 | — | 1,5 | 58 [57,7…58] | 50 | 11 [10,57…11] | 6 [6…6,3] | 2,5 [2,5…3,5] | ≤ 0,04 | 4 | ≤ 0,04 |
| 45 | — | 1,5 | 65 [64,7…65] | 56 | 12 [11,57…12] | 6 [6…6,3] | 2,5 [2,5…3,5] | ≤ 0,04 | 4 | ≤ 0,04 |
| 50 | — | 1,5 | 70 [69,7…70] | 61 | 13 [12,57…13] | 6 [6…6,3] | 2,5 [2,5…3,5] | ≤ 0,04 | 4 | ≤ 0,04 |
| 55 | — | 2 | 75 [74,7…75] | 67 | 13 [12,57…13] | 7 [7…7,36] | 3 [3…4] | ≤ 0,05 | 4 | ≤ 0,05 |
| 60 | — | 2 | 80 [79,7…80] | 73 | 14 [13,57…14] | 7 [7…7,36] | 3 [3…4] | ≤ 0,05 | 4 | ≤ 0,05 |
| 65 | — | 2 | 85 [84,65…85] | 79 | 14 [13,57…14] | 7 [7…7,36] | 3 [3…4] | ≤ 0,05 | 4 | ≤ 0,05 |
| 70 | — | 2 | 92 [91,65…92] | 85 | 14 [13,57…14] | 8 [8…8,36] | 3,5 [3,5…4,7] | ≤ 0,05 | 4 | ≤ 0,05 |
| 75 | — | 2 | 98 [97,65…98] | 90 | 15 [14,57…15] | 8 [8…8,36] | 3,5 [3,5…4,7] | ≤ 0,05 | 4 | ≤ 0,05 |
Выбрать строку ГОСТ 8530-90 — KMB, на валу
- d₂
- Наружный диаметр.
- d₁
- Диаметр узкого торца.
- B
- Ширина гайки.
- b
- Ширина паза.
- h
- Радиальная глубина паза.
- Sᵈ
- Торцевое биение узкого торца.
- n
- Число пазов.
- Vᴮ
- Непостоянство ширины.
Исполнения
- Основная форма
Требования и конструкция
- Подшипниковая гайка закрепляет втулку или внутреннее кольцо на валу; размеры узкого торца и пазов берутся из выбранной серии.
- Метрическая резьба имеет поле 5H; трапецеидальная —7H с отдельными таблицами основных размеров и отклонений. Числовые пределы этих полей здесь не подменяются 6H.
- Шайбы и скобы выбираются по документу и конструкции вала; совпадение номера серии не используется как автоматическое подтверждение пары.
- Чертёж не определяет все особенности конструкции; шероховатость поверхностей пазов не регламентирована. Условные кромки не изготовительные размеры.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол скоса узкого торца | 30 | ° |
| β | Включённый угол входа | 120 | ° |
Источник размеров: ГОСТ 8530-90 — KMB, на валу, 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4.
ГОСТ 8530-90 — HM30, под скобы · точность Не установлена
1990, исходное издание
| d | P (Tr), мм | Поле резьбы | d₂ | d₁ | B | b | h | Sᵈ | n (шт.) | dₚ | G | t | nᵥ (шт.) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 220 | 4 | 7H | 260 [259,48…260] | 242 | 30 [29,48…30] | 20 [20…20,52] | 9 [9…10,5] | ≤ 0,06 | 4 | 230 | 6 | 10 | 8 |
| 240 | 4 | 7H | 290 [289,48…290] | 270 | 34 [33,38…34] | 20 [20…20,52] | 10 [10…11,5] | ≤ 0,06 | 4 | 254 | 8 | 16 | 8 |
| 260 | 4 | 7H | 310 [309,48…310] | 290 | 34 [33,38…34] | 20 [20…20,52] | 10 [10…11,5] | ≤ 0,07 | 4 | 274 | 8 | 16 | 8 |
| 280 | 4 | 7H | 330 | 310 | 38 [37,38…38] | 24 [24…24,52] | 10 [10…11,5] | ≤ 0,07 | 4 | 294 | 8 | 16 | 8 |
| 300 | 4 | 7H | 360 | 336 | 42 [41,38…42] | 24 [24…24,52] | 12 [12…13,8] | ≤ 0,07 | 4 | 317 | 8 | 16 | 8 |
| 320 | 5 | 7H | 380 | 356 | 42 [41,38…42] | 24 [24…24,52] | 12 [12…13,8] | ≤ 0,07 | 4 | 337 | 8 | 16 | 8 |
| 340 | 5 | 7H | 400 | 376 | 45 [44,38…45] | 24 [24…24,52] | 12 [12…13,8] | ≤ 0,07 | 4 | 357 | 8 | 16 | 8 |
| 360 | 5 | 7H | 420 | 394 | 45 [44,38…45] | 28 [28…28,52] | 13 [13…14,8] | ≤ 0,07 | 4 | 376 | 8 | 16 | 8 |
| 380 | 5 | 7H | 450 | 422 | 48 [47,38…48] | 28 [28…28,52] | 14 [14…15,8] | ≤ 0,07 | 4 | 400 | 10 | 18 | 8 |
| 400 | 5 | 7H | 470 | 442 | 52 [51,26…52] | 28 [28…28,52] | 14 [14…15,8] | ≤ 0,07 | 4 | 420 | 10 | 18 | 8 |
| 420 | 5 | 7H | 490 | 462 | 52 [51,26…52] | 32 [32…32,62] | 14 [14…15,8] | ≤ 0,08 | 4 | 440 | 10 | 18 | 8 |
| 440 | 5 | 7H | 520 | 490 | 60 [59,26…60] | 32 [32…32,62] | 15 [15…16,8] | ≤ 0,08 | 4 | 464 | 12 | 22 | 8 |
| 460 | 5 | 7H | 540 | 510 | 60 [59,26…60] | 32 [32…32,62] | 15 [15…16,8] | ≤ 0,08 | 4 | 484 | 12 | 22 | 8 |
| 480 | 5 | 7H | 560 | 530 | 60 [59,26…60] | 36 [36…36,62] | 15 [15…16,8] | ≤ 0,08 | 4 | 504 | 12 | 22 | 8 |
| 500 | 5 | 7H | 580 | 550 | 68 [67,26…68] | 36 [36…36,62] | 15 [15…16,8] | ≤ 0,08 | 4 | 524 | 12 | 22 | 8 |
| 530 | 6 | 7H | 630 | 590 | 68 [67,26…68] | 40 [40…40,62] | 20 [20…22,1] | ≤ 0,08 | 4 | 557 | 16 | 28 | 8 |
| 560 | 6 | 7H | 650 | 610 | 75 [74,26…75] | 40 [40…40,62] | 20 [20…22,1] | ≤ 0,08 | 4 | 582 | 16 | 28 | 8 |
| 600 | 6 | 7H | 700 | 660 | 75 [74,26…75] | 40 [40…40,62] | 20 [20…22,1] | ≤ 0,08 | 4 | 627 | 16 | 28 | 8 |
| 630 | 6 | 7H | 730 | 690 | 75 [74,26…75] | 45 [45…45,62] | 20 [20…22,1] | ≤ 0,08 | 4 | 657 | 16 | 28 | 8 |
| 670 | 6 | 7H | 780 | 740 | 80 [79,26…80] | 45 [45…45,62] | 20 [20…22,1] | ≤ 0,08 | 4 | 702 | 16 | 28 | 8 |
| 710 | 7 | 7H | 830 | 780 | 90 [89,13…90] | 50 [50…50,62] | 25 [25…27,1] | ≤ 0,1 | 4 | 741 | 16 | 28 | 8 |
Выбрать строку ГОСТ 8530-90 — HM30, под скобы
- d₂
- Наружный диаметр.
- d₁
- Диаметр узкого торца.
- B
- Ширина гайки.
- b
- Ширина паза.
- h
- Радиальная глубина паза.
- Sᵈ
- Торцевое биение узкого торца.
- n
- Число пазов.
- dₚ
- Окружность осей отверстий под винты.
- G
- Резьба отверстий под стопорные винты.
- t
- Длина резьбы под стопорный винт.
- nᵥ
- Число резьбовых отверстий под винты.
Исполнения
- Основная форма
Требования и конструкция
- Подшипниковая гайка закрепляет втулку или внутреннее кольцо на валу; размеры узкого торца и пазов берутся из выбранной серии.
- Метрическая резьба имеет поле 5H; трапецеидальная —7H с отдельными таблицами основных размеров и отклонений. Числовые пределы этих полей здесь не подменяются 6H.
- Шайбы и скобы выбираются по документу и конструкции вала; совпадение номера серии не используется как автоматическое подтверждение пары.
- Чертёж не определяет все особенности конструкции; шероховатость поверхностей пазов не регламентирована. Условные кромки не изготовительные размеры.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол скоса узкого торца | 30 | ° |
| β | Включённый угол входа | 120 | ° |
Источник размеров: ГОСТ 8530-90 — HM30, под скобы, 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4.
ГОСТ 8530-90 — HM31, под скобы · точность Не установлена
1990, исходное издание
| d | P (Tr), мм | Поле резьбы | d₂ | d₁ | B | b | h | Sᵈ | n (шт.) | dₚ | G | t | nᵥ (шт.) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 220 | 4 | 7H | 280 [279,48…280] | 250 | 32 [31,38…32] | 20 [20…20,52] | 10 [10…11,5] | ≤ 0,06 | 4 | 239 | 8 | 16 | 8 |
| 240 | 4 | 7H | 300 [299,48…300] | 270 | 34 [33,38…34] | 20 [20…20,52] | 10 [10…11,5] | ≤ 0,06 | 4 | 259 | 8 | 16 | 8 |
| 260 | 4 | 7H | 330 | 300 | 36 [35,38…36] | 24 [24…24,52] | 12 [12…13,8] | ≤ 0,07 | 4 | 282 | 10 | 18 | 8 |
| 280 | 4 | 7H | 350 | 320 | 38 [37,38…38] | 24 [24…24,52] | 12 [12…13,8] | ≤ 0,07 | 4 | 302 | 10 | 18 | 8 |
| 300 | 4 | 7H | 380 | 340 | 40 [39,38…40] | 24 [24…24,52] | 12 [12…13,8] | ≤ 0,07 | 4 | 327 | 10 | 18 | 8 |
| 320 | 5 | 7H | 400 | 360 | 42 [41,38…42] | 24 [24…24,52] | 12 [12…13,8] | ≤ 0,07 | 4 | 347 | 10 | 18 | 8 |
| 340 | 5 | 7H | 440 | 400 | 55 [54,26…55] | 28 [28…28,52] | 15 [15…16,8] | ≤ 0,07 | 4 | 374 | 12 | 22 | 8 |
| 360 | 5 | 7H | 460 | 420 | 58 [57,26…58] | 28 [28…28,52] | 15 [15…16,8] | ≤ 0,07 | 4 | 394 | 12 | 22 | 8 |
| 380 | 5 | 7H | 490 | 440 | 60 [59,26…60] | 32 [32…32,62] | 18 [18…19,8] | ≤ 0,07 | 4 | 416 | 12 | 22 | 8 |
| 400 | 5 | 7H | 520 | 460 | 62 [61,26…62] | 32 [32…32,62] | 18 [18…19,8] | ≤ 0,07 | 4 | 441 | 16 | 28 | 8 |
| 420 | 5 | 7H | 540 | 490 | 70 [69,26…70] | 32 [32…32,62] | 18 [18…19,8] | ≤ 0,08 | 4 | 461 | 16 | 28 | 8 |
| 440 | 5 | 7H | 560 | 510 | 70 [69,26…70] | 36 [36…36,62] | 20 [20…22,1] | ≤ 0,08 | 4 | 479 | 16 | 28 | 8 |
| 460 | 5 | 7H | 580 | 540 | 75 [74,26…75] | 36 [36…36,62] | 20 [20…22,1] | ≤ 0,08 | 4 | 499 | 16 | 28 | 8 |
| 480 | 5 | 7H | 620 | 560 | 75 [74,26…75] | 36 [36…36,62] | 20 [20…22,1] | ≤ 0,08 | 4 | 529 | 16 | 28 | 8 |
| 500 | 5 | 7H | 630 | 580 | 80 [79,26…80] | 40 [40…40,62] | 23 [23…25,1] | ≤ 0,08 | 4 | 541 | 16 | 28 | 8 |
| 530 | 6 | 7H | 670 | 610 | 80 [79,26…80] | 40 [40…40,62] | 23 [23…25,1] | ≤ 0,08 | 4 | 574 | 20 | 35 | 8 |
| 560 | 6 | 7H | 710 | 650 | 85 [84,13…85] | 45 [45…45,62] | 25 [25…27,1] | ≤ 0,08 | 4 | 607 | 20 | 35 | 8 |
| 600 | 6 | 7H | 750 | 690 | 85 [84,13…85] | 45 [45…45,62] | 25 [25…27,1] | ≤ 0,08 | 4 | 647 | 20 | 35 | 8 |
Выбрать строку ГОСТ 8530-90 — HM31, под скобы
- d₂
- Наружный диаметр.
- d₁
- Диаметр узкого торца.
- B
- Ширина гайки.
- b
- Ширина паза.
- h
- Радиальная глубина паза.
- Sᵈ
- Торцевое биение узкого торца.
- n
- Число пазов.
- dₚ
- Окружность осей отверстий под винты.
- G
- Резьба отверстий под стопорные винты.
- t
- Длина резьбы под стопорный винт.
- nᵥ
- Число резьбовых отверстий под винты.
Исполнения
- Основная форма
Требования и конструкция
- Подшипниковая гайка закрепляет втулку или внутреннее кольцо на валу; размеры узкого торца и пазов берутся из выбранной серии.
- Метрическая резьба имеет поле 5H; трапецеидальная —7H с отдельными таблицами основных размеров и отклонений. Числовые пределы этих полей здесь не подменяются 6H.
- Шайбы и скобы выбираются по документу и конструкции вала; совпадение номера серии не используется как автоматическое подтверждение пары.
- Чертёж не определяет все особенности конструкции; шероховатость поверхностей пазов не регламентирована. Условные кромки не изготовительные размеры.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол скоса узкого торца | 30 | ° |
| β | Включённый угол входа | 120 | ° |
Источник размеров: ГОСТ 8530-90 — HM31, под скобы, 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка KM18 · М90×2-5H ГОСТ 8530-90 — KM, метрическая
Начальный пример. 1990, исходное издание
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 90 | M / 5H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 8530-90 — KM, метрическая; 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4 |
| Шаг резьбы | 2 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. мелкий шаг. Нормативный. ГОСТ 8530-90 — KM, метрическая; 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4 |
| Наружный диаметр | 120 | h12 | 119,65 | 120 | мм | Нормативный. ГОСТ 8530-90 — KM, метрическая; 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4 |
| Диаметр узкого торца | 108 | — | — | — | мм | Нормативный. ГОСТ 8530-90 — KM, метрическая; 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4 |
| Ширина гайки | 16 | h14 | 15,57 | 16 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ 8530-90 — KM, метрическая; 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4 |
| Ширина паза | 10 | H14 | 10 | 10,36 | мм | Нормативный. ГОСТ 8530-90 — KM, метрическая; 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4 |
| Радиальная глубина паза | 4 | H17 | 4 | 5,2 | мм | Нормативный. ГОСТ 8530-90 — KM, метрическая; 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4 |
| Торцевое биение узкого торца | — | — | — | 0,05 | мм | Нормативный. ГОСТ 8530-90 — KM, метрическая; 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4 |
| Число пазов | 4 | — | — | — | шт. | Нормативный. ГОСТ 8530-90 — KM, метрическая; 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4 |
| Угол скоса узкого торца | 30 | — | — | — | ° | Нормативный. ГОСТ 8530-90 — KM, метрическая; 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4 |
| Включённый угол входа | 120 | — | — | — | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 8530-90 — KM, метрическая; 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4 |
| Внутренний диаметр резьбы | 87,835 | 5H | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 88,701 | 5H | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 90 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 8530-90 — KM, метрическая; 1990, исходное издание; Чертежи1–2; таблицы1–4; пункты1.2–1.8,2.3–2.4 |
