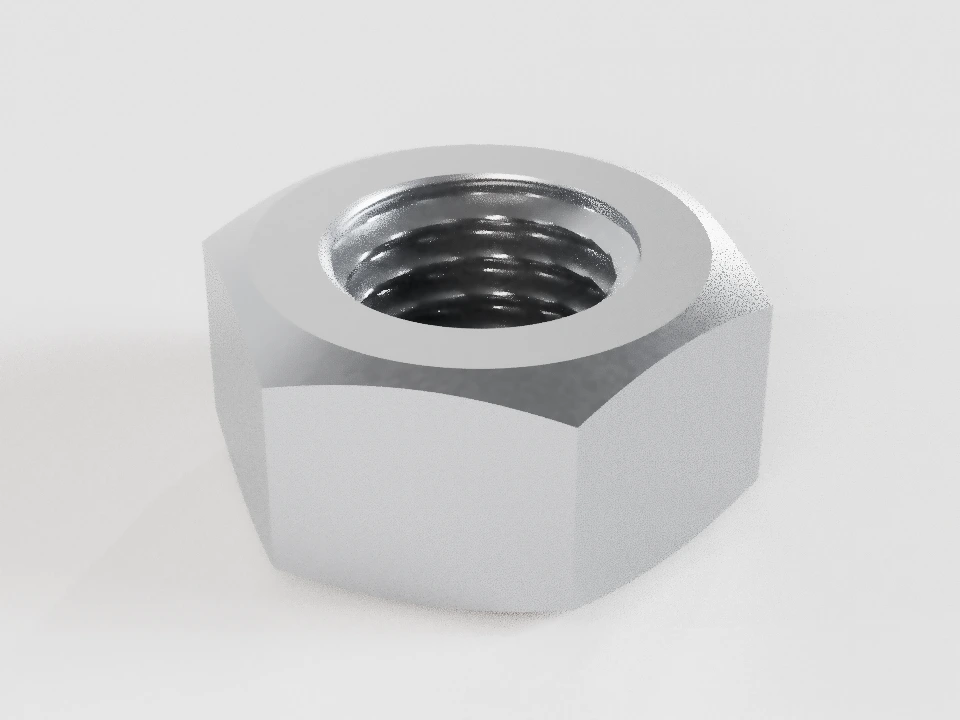

Пример: DIN 934 · М12 · исполнение 1 — предметная 3D-модель
Пример: DIN 934 · М12 · исполнение 1

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

DIN 934 — Шестигранные гайки с крупным и мелким шагом

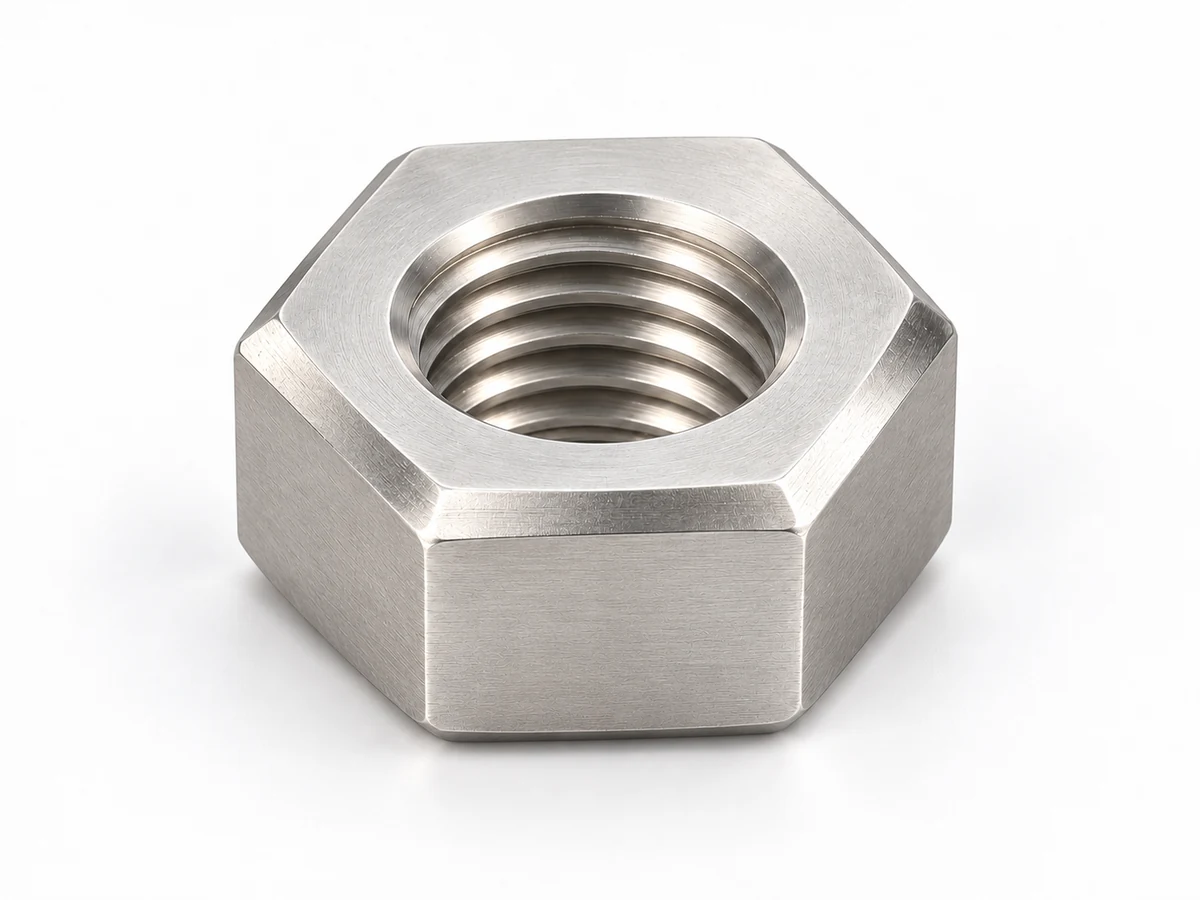

Гайка DIN 934 — предметная иллюстрация
Гайка DIN 934Предметная иллюстрация

Шестигранные гайки с крупным и мелким шагом.

Разделяйте крупный и мелкий шаг в обозначении заявки. Высота гайки, размер под ключ, допуск резьбы и прочность проверяются вместе с ответной деталью.

Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…

Стартовый пример: Гайка М12×1,75-6H (S19) DIN 934

Гайка М12×1,75-6H (S19) DIN 934 — mainDIN 934 · M12 × 1,75Размеры по выбранной ветви; ненормированные переходы условны.Вид сбоку · ось резьбы →Торец вдоль оси резьбыДва вида детали. Резьба и ненормированные переходы показаны условно.dPhSedᵥm′dₐ

Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.

Гайка М12×1,75-6H (S19) DIN 934

Гайка М12×1,75-6H (S19) DIN 934

  • Чертёж построен по размерам выбранной ветви. Фаски показаны условно, если их размеры не заданы.
  • Размерный ряд по DIN 934.
  • Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
Выбранный вариант — DIN 934
ПараметрНоминалПолеМинимумМаксимумЕд.Базы, статус и источник
Номинальный диаметр резьбы12M / 6H——ммНоминальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. DIN 934; DIN 934:1987-10; полный размерный ряд русского перевода; Размерная таблица и конструктивная схема
Шаг резьбы1,75———ммОсевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. DIN 934; DIN 934:1987-10; полный размерный ряд русского перевода; Размерная таблица и конструктивная схема
Полная высота10—9,6410ммМежду крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. DIN 934; DIN 934:1987-10; полный размерный ряд русского перевода; Размерная таблица и конструктивная схема
Размер под ключ19—18,6719ммРасстояние между двумя противоположными параллельными гранями. Нормативный. DIN 934; DIN 934:1987-10; полный размерный ряд русского перевода; Размерная таблица и конструктивная схема
Размер между противоположными углами——21,1—ммРасстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. DIN 934; DIN 934:1987-10; полный размерный ряд русского перевода; Размерная таблица и конструктивная схема
Диаметр опорной поверхности——17,2—ммДиаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. DIN 934; DIN 934:1987-10; полный размерный ряд русского перевода; Размерная таблица и конструктивная схема
Минимальная высота под ключ——7,71—мм Нормативный. DIN 934; DIN 934:1987-10; полный размерный ряд русского перевода; Размерная таблица и конструктивная схема
Диаметр входной фаски резьбы——1213ммДиаметр входа резьбы на торце, включая фаску. Нормативный. DIN 934; DIN 934:1987-10; полный размерный ряд русского перевода; Размерная таблица и конструктивная схема
Внутренний диаметр резьбы10,1066H10,10610,441ммВнутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H
Средний диаметр резьбы10,8636H10,86311,063ммСредний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H
Наружный диаметр внутренней резьбы12—12—ммДиаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. DIN 934; DIN 934:1987-10; полный размерный ряд русского перевода; Размерная таблица и конструктивная схема

Выберите размер.

Применение

Резьбовой зажим

Гайка прижимает детали через опорную поверхность. Шайба показана как возможная сопрягаемая деталь.

Резьбовой зажим — Принцип работы в узлеРезьбовой зажимM12 × 1,75 · основной (крупный) · RH3. Принцип работы в узлеСопрягаемые детали показаны условно; схема объясняет принцип соединения.

Проверить M, P, RH/LH, длину зацепления и материал узла. Совпадение резьбы не подтверждает прочность соединения.

Полные связанные таблицы размеров

Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.

DIN 934 · точность A до М16; B свыше М16

DIN 934:1987-10; полный размерный ряд русского перевода

DIN 934 — весь ряд
dОсновной (крупный) PМелкие PhSedᵥm′dₐe2
10,25—0,8 [0,55…0,8]2,5 [2,4…2,5]≥ 2,71≥ 2≥ 0,441…1,15—
1,20,25—1 [0,75…1]3 [2,9…3]≥ 3,28≥ 2,1≥ 0,61,2…1,4—
1,40,3—1,2 [0,95…1,2]3 [2,9…3]≥ 3,28≥ 2,1≥ 0,761,4…1,6—
1,60,35—1,3 [1,05…1,3]3,2 [3,02…3,2]≥ 3,41≥ 2,4≥ 0,841,6…1,84—
20,4—1,6 [1,35…1,6]4 [3,82…4]≥ 4,32≥ 3,2≥ 1,082…2,3—
2,50,45—2 [1,75…2]5 [4,82…5]≥ 5,45≥ 4,1≥ 1,42,5…2,9—
30,5—2,4 [2,15…2,4]5,5 [5,32…5,5]≥ 6,01≥ 4,5≥ 1,723…3,45—
(3,5)0,6—2,8 [2,55…2,8]6 [5,82…6]≥ 6,58≥ 5≥ 2,043,5…4—
40,7—3,2 [2,9…3,2]7 [6,78…7]≥ 7,66≥ 5,8≥ 2,324…4,6—
50,8—4 [3,7…4]8 [7,78…8]≥ 8,79≥ 6,8≥ 2,965…5,75—
61—5 [4,7…5]10 [9,78…10]≥ 11,05≥ 8,8≥ 3,766…6,75—
(7)1—5,5 [5,2…5,5]11 [10,73…11]≥ 12,12≥ 9,5≥ 4,167…7,75—
81,2516,5 [6,14…6,5]13 [12,73…13]≥ 14,38≥ 11,3≥ 4,918…8,75—
101,51, 1,258 [7,64…8]17 [16,73…17]≥ 18,9≥ 15,3≥ 6,1110…10,8—
121,751,5, 1,2510 [9,64…10]19 [18,67…19]≥ 21,1≥ 17,2≥ 7,7112…13—
(14)21,511 [10,3…11]22 [21,67…22]≥ 24,49≥ 20,2≥ 8,2414…15,1—
1621,513 [12,3…13]24 [23,67…24]≥ 26,75≥ 22,2≥ 9,8416…17,3—
(18)2,51,5, 215 [14,3…15]27 [26,16…27]≥ 29,56≥ 25,3≥ 11,4418…19,5—
202,52, 1,516 [14,9…16]30 [29,16…30]≥ 32,95≥ 28,2≥ 11,9220…21,6—
(22)2,51,5, 218 [16,9…18]32 [31…32]≥ 35,03≥ 29,5≥ 13,5222…23,7—
243219 [17,7…19]36 [35…36]≥ 39,55≥ 33,2≥ 14,1624…25,9—
(27)3222 [20,7…22]41 [40…41]≥ 45,2≥ 38≥ 16,5627…29,1—
303,5224 [22,7…24]46 [45…46]≥ 50,85≥ 42,7≥ 18,1630…32,4—
(33)3,5226 [24,7…26]50 [49…50]≥ 55,37≥ 46,6≥ 19,7633…35,6—
364329 [27,4…29]55 [53,8…55]≥ 60,79≥ 51,1≥ 21,9236…38,9—
(39)4331 [29,4…31]60 [58,8…60]≥ 66,44≥ 55,9≥ 23,5239…42,1—
424,5334 [32,4…34]65 [63,1…65]≥ 71,3≥ 60,6≥ 25,942…45,4—
(45)4,5336 [34,4…36]70 [68,1…70]≥ 76,95≥ 64,7≥ 27,545…48,6—
485338 [36,4…38]75 [73,1…75]≥ 82,6≥ 69,4≥ 29,148…51,8—
(52)5342 [40,4…42]80 [78,1…80]≥ 88,25≥ 74,2≥ 32,352…56,2—
565,5445 [43,4…45]85 [82,8…85]≥ 93,56≥ 78,7≥ 34,756…60,5—
(60)5,5448 [46,4…48]90 [87,8…90]≥ 99,21≥ 83,4≥ 37,160…64,8—
646451 [49,1…51]95 [92,8…95]≥ 104,86≥ 88,2≥ 39,364…69,1—
(68)6454 [52,1…54]100 [97,8…100]≥ 110,51≥ 92,9≥ 41,768…73,4—
72—6, 458 [56,1…58]105 [102,8…105]≥ 116,16≥ 97,7≥ 44,972…77,8—
(76)—6, 461 [59,1…61]110 [107,8…110]≥ 121,81≥ 102,4≥ 47,376…82,1—
80—6, 464 [62,1…64]115 [112,8…115]≥ 127,46≥ 107,2≥ 49,780…86,4—
(85)—6, 468 [66,1…68]120 [117,8…120]≥ 133,11≥ 111,9≥ 52,985…91,8—
90—6, 472 [70,1…72]130 [127,5…130]≥ 144,08≥ 121,1≥ 56,190…97,2—
100—6, 480 [78,1…80]145 [142,5…145]≥ 161,02≥ 135,4≥ 62,5100…108—
110—6, 488 [85,8…88]155 [152,5…155]≥ 172,32≥ 144,9≥ 68,6110…119≥ 170
125—6, 4100 [97,8…100]180 [177,5…180]≥ 200,57≥ 168,6≥ 78,2125…135≥ 196
140—6112 [109,8…112]200 [195,4…200]≥ 220,8≥ 185,6≥ 87,8140…151≥ 216
160—6128 [125,5…128]230 [225,4…230]≥ 254,7≥ 214,1≥ 100160…171≥ 248
Выбрать строку DIN 934
h
Полная высота.
S
Размер под ключ.
e
Размер между противоположными углами.
dᵥ
Диаметр опорной поверхности.
m′
Минимальная высота под ключ.
dₐ
Диаметр входной фаски резьбы.
e2
Размер при скруглённых шестигранных кромках.

Исполнения

  • Основное исполнение

Требования и конструкция

  • Диаметр, числовой шаг, материал, класс прочности и покрытие задаются отдельно.
  • Геометрия этой ветви не подтверждает взаимозаменяемость с другими стандартами.
  • М72 и крупнее в таблице имеют только указанные числовые шаги; ряд основного шага для них не достраивается.
  • Для М110 и крупнее допускаются скруглённые кромки; их размер e₂ приведён отдельно.

Чертёж построен по размерам выбранной ветви. Фаски показаны условно, если их размеры не заданы.

DIN 934 — углы и шероховатость
ОбозначениеЭлементПределыЕд.

Источник размеров: DIN 934, DIN 934:1987-10; полный размерный ряд русского перевода; Размерная таблица и конструктивная схема.

DIN 934 LH — каталожная геометрия · точность уточняется

Каталожное исполнение; редакция не установлена

DIN 934 LH — каталожная геометрия — весь ряд
dОсновной (крупный) PМелкие PhS
40,7—3,27
50,8—3,78
61—4,710
81,25—6,1413
101,5—7,6417
121,75—9,6419
142—10,322
162—12,324
182,5—14,327
202,5—14,930
222,5—16,932
243—17,736
273—20,741
303,5—22,746
364—2955
424,5—3465
485—3875
Выбрать строку DIN 934 LH — каталожная геометрия
h
Полная высота.
S
Размер под ключ.

Исполнения

  • Основное исполнение

Требования и конструкция

  • Левая резьба подтверждена только для ряда этой ветви. Материал, покрытие и прочность задаются отдельно.

Левая резьба обозначена LH. Приведённая каталожная высота не получает неподтверждённые предельные отклонения.

DIN 934 LH — каталожная геометрия — углы и шероховатость
ОбозначениеЭлементПределыЕд.

Источник размеров: Каталожная геометрия, Каталожное исполнение; редакция не установлена; Размерная таблица и конструктивная схема.

Допуски и контроль

Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.

Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.

Как указать гайку в заказе

Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.

Гайка М12×1,75-6H (S19) DIN 934

Начальный пример. DIN 934:1987-10; полный размерный ряд русского перевода

Гайка М12×1,75-6H (S19) DIN 934 — sectionDIN 934 · M12 × 1,75Размеры по выбранной ветви; ненормированные переходы условны.Осевое сечение · ось резьбы →Торец вдоль оси резьбыДва вида детали. Резьба и ненормированные переходы показаны условно.dPhSedᵥm′dₐ
Выбранный вариант — DIN 934
ПараметрНоминалПолеМинимумМаксимумЕд.Базы, статус и источник
Номинальный диаметр резьбы12M / 6H——ммНоминальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. DIN 934; DIN 934:1987-10; полный размерный ряд русского перевода; Размерная таблица и конструктивная схема
Шаг резьбы1,75———ммОсевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. DIN 934; DIN 934:1987-10; полный размерный ряд русского перевода; Размерная таблица и конструктивная схема
Полная высота10—9,6410ммМежду крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. DIN 934; DIN 934:1987-10; полный размерный ряд русского перевода; Размерная таблица и конструктивная схема
Размер под ключ19—18,6719ммРасстояние между двумя противоположными параллельными гранями. Нормативный. DIN 934; DIN 934:1987-10; полный размерный ряд русского перевода; Размерная таблица и конструктивная схема
Размер между противоположными углами——21,1—ммРасстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. DIN 934; DIN 934:1987-10; полный размерный ряд русского перевода; Размерная таблица и конструктивная схема
Диаметр опорной поверхности——17,2—ммДиаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. DIN 934; DIN 934:1987-10; полный размерный ряд русского перевода; Размерная таблица и конструктивная схема
Минимальная высота под ключ——7,71—мм Нормативный. DIN 934; DIN 934:1987-10; полный размерный ряд русского перевода; Размерная таблица и конструктивная схема
Диаметр входной фаски резьбы——1213ммДиаметр входа резьбы на торце, включая фаску. Нормативный. DIN 934; DIN 934:1987-10; полный размерный ряд русского перевода; Размерная таблица и конструктивная схема
Внутренний диаметр резьбы10,1066H10,10610,441ммВнутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H
Средний диаметр резьбы10,8636H10,86311,063ммСредний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H
Наружный диаметр внутренней резьбы12—12—ммДиаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. DIN 934; DIN 934:1987-10; полный размерный ряд русского перевода; Размерная таблица и конструктивная схема

Вес и количество крепежа

Рассчитать массу и количество DIN 934 →. Справочные массы стального крепежа из каталога поставщика. Массы ГОСТ не подставляются.

Материал для специального исполнения

Укажите выбранные размеры и направьте запрос по материалу. Возможность поставки сочетания и соответствие стандарту рассматриваются отдельно; неподтверждённые исполнения не добавляются в ассортимент.
