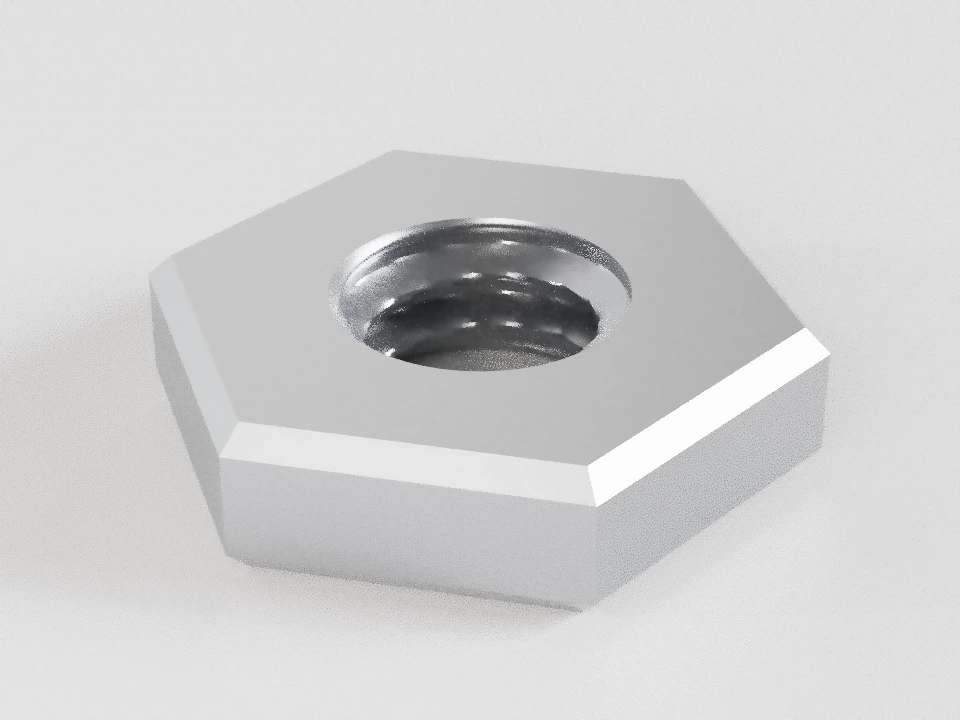

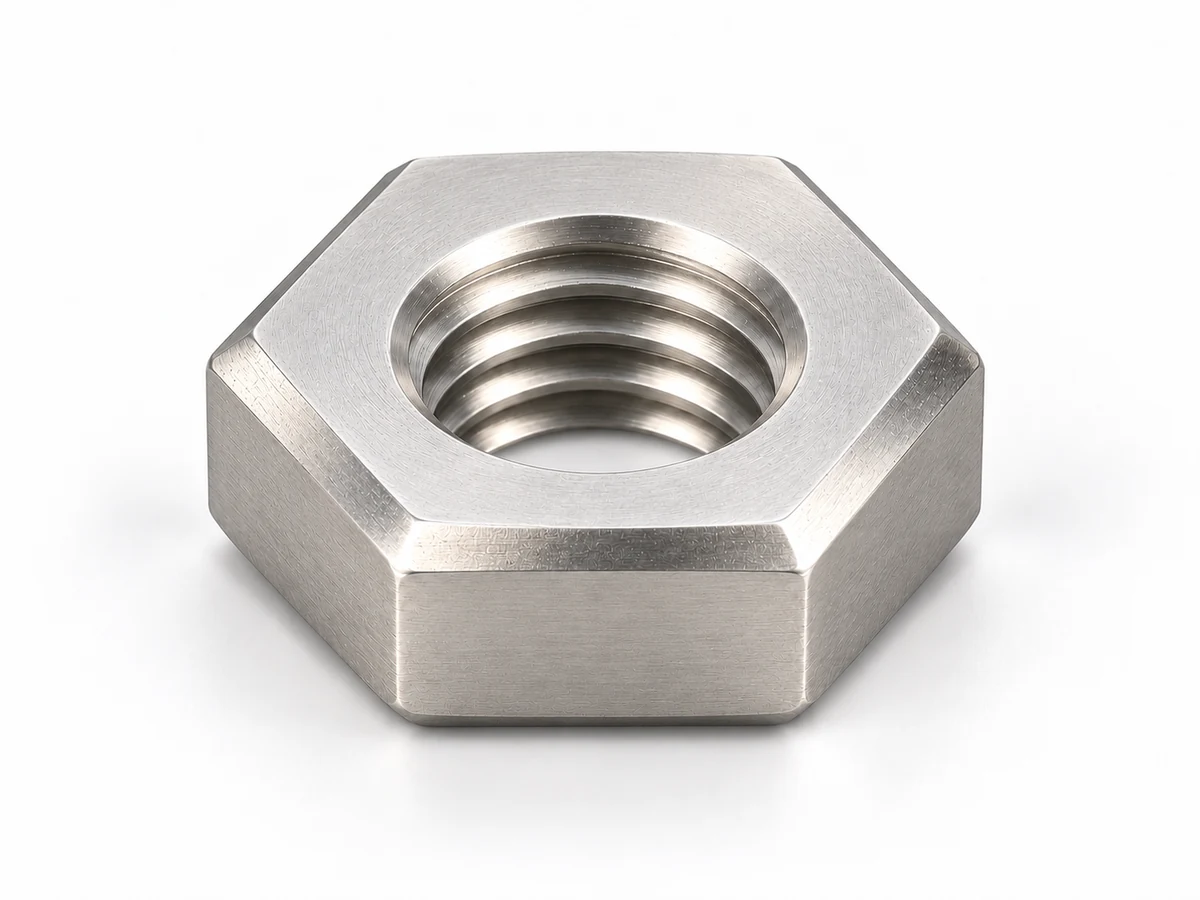

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
ГОСТ ISO 4035-2014 — Гайки шестигранные низкие с фаской (тип 0)
Гайки шестигранные низкие с фаской (тип 0). Размеры и предусмотренные шаги приведены по собственным таблицам выбранного документа.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М2×0,4-6H (S4) ГОСТ ISO 4035-2014
Гайка М2×0,4-6H (S4) ГОСТ ISO 4035-2014
- Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
- Размерный ряд по ГОСТ ISO 4035-2014.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 2 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ ISO 4035-2014; Официальное издание, 2015; ISO 4035:2012, IDT; Рисунок 1; таблицы 1–3 |
| Шаг резьбы | 0,4 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ ISO 4035-2014; Официальное издание, 2015; ISO 4035:2012, IDT; Рисунок 1; таблицы 1–3 |
| Размер под ключ | 4 | — | 3,82 | 4 | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ ISO 4035-2014; Официальное издание, 2015; ISO 4035:2012, IDT; Рисунок 1; таблицы 1–3 |
| Полная высота | — | — | 0,95 | 1,2 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ ISO 4035-2014; Официальное издание, 2015; ISO 4035:2012, IDT; Рисунок 1; таблицы 1–3 |
| Минимальная высота шестигранной части | — | — | 0,8 | — | мм | Нормативный. ГОСТ ISO 4035-2014; Официальное издание, 2015; ISO 4035:2012, IDT; Рисунок 1; таблицы 1–3 |
| Диаметр входа резьбы | — | — | 2 | 2,3 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ ISO 4035-2014; Официальное издание, 2015; ISO 4035:2012, IDT; Рисунок 1; таблицы 1–3 |
| Диаметр опоры | — | — | 3,1 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ ISO 4035-2014; Официальное издание, 2015; ISO 4035:2012, IDT; Рисунок 1; таблицы 1–3 |
| Размер между углами | — | — | 4,32 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ ISO 4035-2014; Официальное издание, 2015; ISO 4035:2012, IDT; Рисунок 1; таблицы 1–3 |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ ISO 4035-2014; Официальное издание, 2015; ISO 4035:2012, IDT; Рисунок 1; таблицы 1–3 |
| Включённый угол входной фаски | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ ISO 4035-2014; Официальное издание, 2015; ISO 4035:2012, IDT; Рисунок 1; таблицы 1–3 |
| Внутренний диаметр резьбы | 1,567 | 6H | 1,567 | 1,679 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 1,74 | 6H | 1,74 | 1,83 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 2 | — | 2 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ ISO 4035-2014; Официальное издание, 2015; ISO 4035:2012, IDT; Рисунок 1; таблицы 1–3 |
Применение
Ограниченная высота
Низкая гайка занимает меньше места по оси. Возможность контрения определяется выбранной конструкцией соединения.
Проверить доступную длину резьбы. Низкую гайку нельзя автоматически заменить нормальной или назначить ей момент затяжки.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ ISO 4035-2014 · точность А до М16 / В свыше М16
Официальное издание, 2015; ISO 4035:2012, IDT
| d | Основной (крупный) P | Мелкие P | s | m | mᵥ | dₐ | dᵥ | e |
|---|---|---|---|---|---|---|---|---|
| 1,6 | 0,35 | — | 3,2 [3,02…3,2] | 0,75…1 | ≥ 0,6 | 1,6…1,84 | ≥ 2,4 | ≥ 3,41 |
| 2 | 0,4 | — | 4 [3,82…4] | 0,95…1,2 | ≥ 0,8 | 2…2,3 | ≥ 3,1 | ≥ 4,32 |
| 2,5 | 0,45 | — | 5 [4,82…5] | 1,35…1,6 | ≥ 1,1 | 2,5…2,9 | ≥ 4,1 | ≥ 5,45 |
| 3 | 0,5 | — | 5,5 [5,32…5,5] | 1,55…1,8 | ≥ 1,2 | 3…3,45 | ≥ 4,6 | ≥ 6,01 |
| (3,5) | 0,6 | — | 6 [5,82…6] | 1,75…2 | ≥ 1,4 | 3,5…4 | ≥ 5,1 | ≥ 6,58 |
| 4 | 0,7 | — | 7 [6,78…7] | 1,95…2,2 | ≥ 1,6 | 4…4,6 | ≥ 5,9 | ≥ 7,66 |
| 5 | 0,8 | — | 8 [7,78…8] | 2,45…2,7 | ≥ 2 | 5…5,75 | ≥ 6,9 | ≥ 8,79 |
| 6 | 1 | — | 10 [9,78…10] | 2,9…3,2 | ≥ 2,3 | 6…6,75 | ≥ 8,9 | ≥ 11,05 |
| 8 | 1,25 | — | 13 [12,73…13] | 3,7…4 | ≥ 3 | 8…8,75 | ≥ 11,6 | ≥ 14,38 |
| 10 | 1,5 | — | 16 [15,73…16] | 4,7…5 | ≥ 3,8 | 10…10,8 | ≥ 14,6 | ≥ 17,77 |
| 12 | 1,75 | — | 18 [17,73…18] | 5,7…6 | ≥ 4,6 | 12…13 | ≥ 16,6 | ≥ 20,03 |
| (14) | 2 | — | 21 [20,67…21] | 6,42…7 | ≥ 5,1 | 14…15,1 | ≥ 19,6 | ≥ 23,36 |
| 16 | 2 | — | 24 [23,67…24] | 7,42…8 | ≥ 5,9 | 16…17,3 | ≥ 22,5 | ≥ 26,75 |
| (18) | 2,5 | — | 27 [26,16…27] | 8,42…9 | ≥ 6,7 | 18…19,5 | ≥ 24,9 | ≥ 29,56 |
| 20 | 2,5 | — | 30 [29,16…30] | 9,1…10 | ≥ 7,3 | 20…21,6 | ≥ 27,7 | ≥ 32,95 |
| (22) | 2,5 | — | 34 [33…34] | 9,9…11 | ≥ 7,9 | 22…23,7 | ≥ 31,4 | ≥ 37,29 |
| 24 | 3 | — | 36 [35…36] | 10,9…12 | ≥ 8,7 | 24…25,9 | ≥ 33,2 | ≥ 39,55 |
| (27) | 3 | — | 41 [40…41] | 12,4…13,5 | ≥ 9,9 | 27…29,1 | ≥ 38 | ≥ 45,2 |
| 30 | 3,5 | — | 46 [45…46] | 13,9…15 | ≥ 11,1 | 30…32,4 | ≥ 42,8 | ≥ 50,85 |
| (33) | 3,5 | — | 50 [49…50] | 15,4…16,5 | ≥ 12,3 | 33…35,6 | ≥ 46,6 | ≥ 55,37 |
| 36 | 4 | — | 55 [53,8…55] | 16,9…18 | ≥ 13,5 | 36…38,9 | ≥ 51,1 | ≥ 60,79 |
| (39) | 4 | — | 60 [58,8…60] | 18,2…19,5 | ≥ 14,6 | 39…42,1 | ≥ 55,9 | ≥ 66,44 |
| 42 | 4,5 | — | 65 [63,1…65] | 19,7…21 | ≥ 15,8 | 42…45,4 | ≥ 60 | ≥ 71,3 |
| (45) | 4,5 | — | 70 [68,1…70] | 21,2…22,5 | ≥ 17 | 45…48,6 | ≥ 64,7 | ≥ 76,95 |
| 48 | 5 | — | 75 [73,1…75] | 22,7…24 | ≥ 18,2 | 48…51,8 | ≥ 69,5 | ≥ 82,6 |
| (52) | 5 | — | 80 [78,1…80] | 24,7…26 | ≥ 19,8 | 52…56,2 | ≥ 74,2 | ≥ 88,25 |
| 56 | 5,5 | — | 85 [82,8…85] | 26,7…28 | ≥ 21,4 | 56…60,5 | ≥ 78,7 | ≥ 93,56 |
| (60) | 5,5 | — | 90 [87,8…90] | 28,7…30 | ≥ 23 | 60…64,8 | ≥ 83,4 | ≥ 99,21 |
| 64 | 6 | — | 95 [92,8…95] | 30,4…32 | ≥ 24,3 | 64…69,1 | ≥ 88,2 | ≥ 104,86 |
Выбрать строку ГОСТ ISO 4035-2014
- s
- Размер под ключ.
- m
- Полная высота.
- mᵥ
- Минимальная высота шестигранной части.
- dₐ
- Диаметр входа резьбы.
- dᵥ
- Диаметр опоры.
- e
- Размер между углами.
Исполнения
- Две наружные фаски
Требования и конструкция
- Материал, группа механических свойств и покрытие указываются отдельно; геометрия не подтверждает возможность поставки.
- Класс точности A при d≤16 мм, B при d>16 мм; поле резьбы 6H. Только основной (крупный) шаг.
- Сталь: классы 04/05 при 5≤d≤39 мм; вне диапазона — по соглашению. Нержавеющая сталь A2/A4-035 при d≤24 мм, A2/A4-025 при 24<d≤39 мм; свыше — по соглашению.
- Низкая гайка не равноценна нормальной по допустимой нагрузке. Мелкая резьба рассмотрена отдельно в ГОСТ ISO 8675.
Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол наружной фаски | 15…30 | ° |
| β | Включённый угол входной фаски | 90…120 | ° |
Источник размеров: ГОСТ ISO 4035-2014, Официальное издание, 2015; ISO 4035:2012, IDT; Рисунок 1; таблицы 1–3.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М2×0,4-6H (S4) ГОСТ ISO 4035-2014
Начальный пример. Официальное издание, 2015; ISO 4035:2012, IDT
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 2 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ ISO 4035-2014; Официальное издание, 2015; ISO 4035:2012, IDT; Рисунок 1; таблицы 1–3 |
| Шаг резьбы | 0,4 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ ISO 4035-2014; Официальное издание, 2015; ISO 4035:2012, IDT; Рисунок 1; таблицы 1–3 |
| Размер под ключ | 4 | — | 3,82 | 4 | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ ISO 4035-2014; Официальное издание, 2015; ISO 4035:2012, IDT; Рисунок 1; таблицы 1–3 |
| Полная высота | — | — | 0,95 | 1,2 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ ISO 4035-2014; Официальное издание, 2015; ISO 4035:2012, IDT; Рисунок 1; таблицы 1–3 |
| Минимальная высота шестигранной части | — | — | 0,8 | — | мм | Нормативный. ГОСТ ISO 4035-2014; Официальное издание, 2015; ISO 4035:2012, IDT; Рисунок 1; таблицы 1–3 |
| Диаметр входа резьбы | — | — | 2 | 2,3 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ ISO 4035-2014; Официальное издание, 2015; ISO 4035:2012, IDT; Рисунок 1; таблицы 1–3 |
| Диаметр опоры | — | — | 3,1 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ ISO 4035-2014; Официальное издание, 2015; ISO 4035:2012, IDT; Рисунок 1; таблицы 1–3 |
| Размер между углами | — | — | 4,32 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ ISO 4035-2014; Официальное издание, 2015; ISO 4035:2012, IDT; Рисунок 1; таблицы 1–3 |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ ISO 4035-2014; Официальное издание, 2015; ISO 4035:2012, IDT; Рисунок 1; таблицы 1–3 |
| Включённый угол входной фаски | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ ISO 4035-2014; Официальное издание, 2015; ISO 4035:2012, IDT; Рисунок 1; таблицы 1–3 |
| Внутренний диаметр резьбы | 1,567 | 6H | 1,567 | 1,679 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 1,74 | 6H | 1,74 | 1,83 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 2 | — | 2 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ ISO 4035-2014; Официальное издание, 2015; ISO 4035:2012, IDT; Рисунок 1; таблицы 1–3 |
