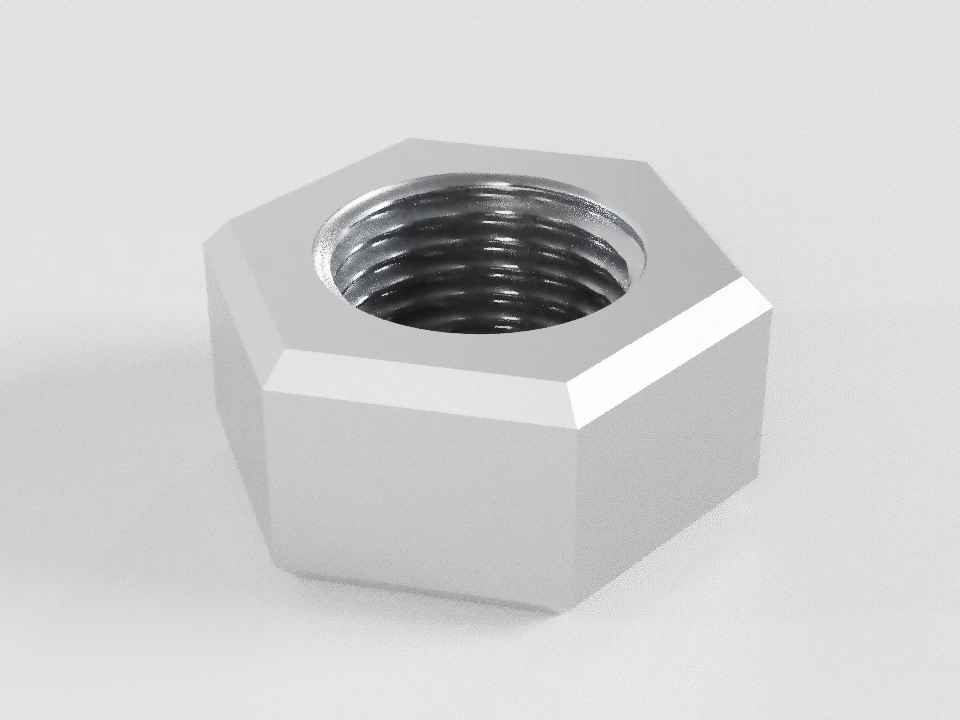

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
ГОСТ 10605-94 — Гайки нормальные шестигранные свыше 48 мм
Полный размерный ряд М52–М150: 12 диаметров и 24 сочетания d/P. Отдельно заданы пределы высоты, размер под ключ, опора и входная фаска.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.

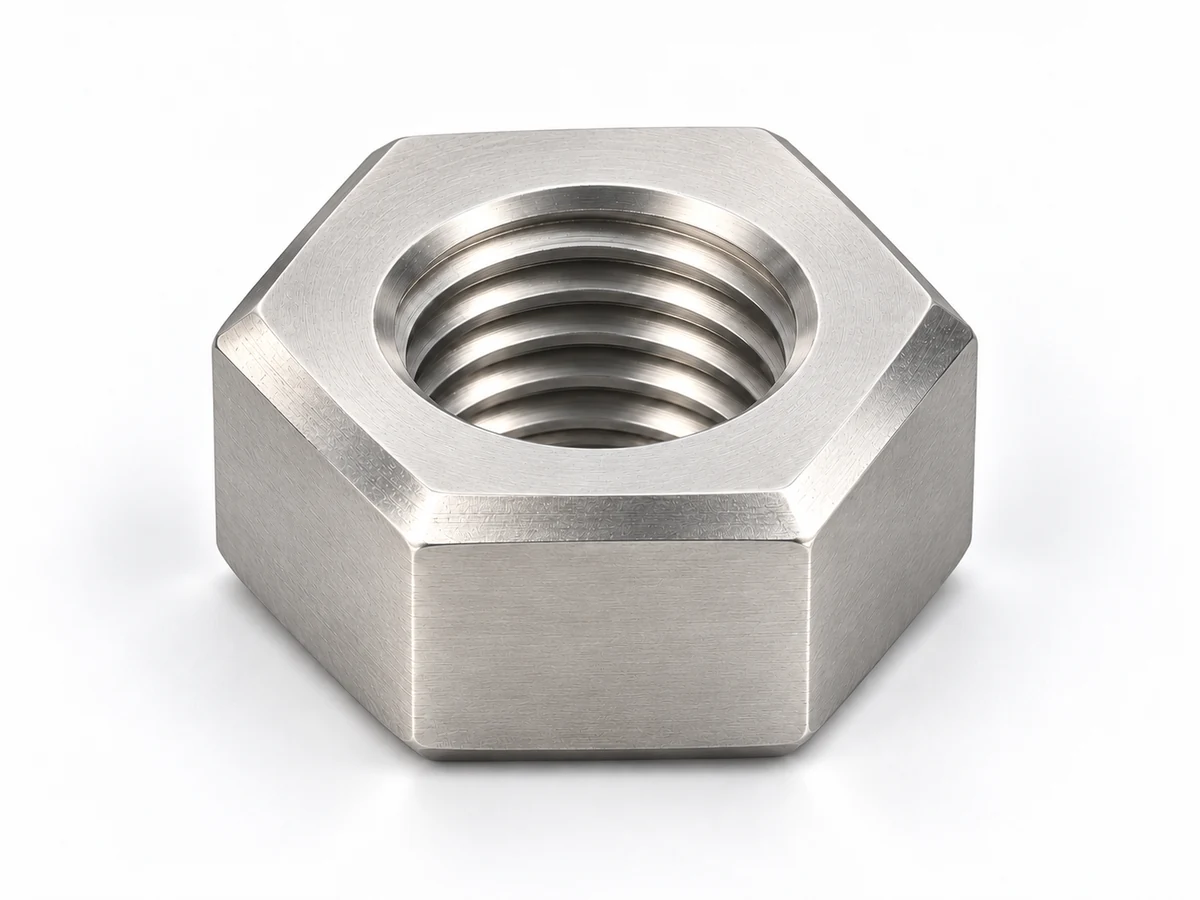

Гайка М56×5,5-6H (S85) ГОСТ 10605-94
Гайка М56×5,5-6H (S85) ГОСТ 10605-94
- Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
- Размерный ряд по ГОСТ 10605-94.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 56 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 10605-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Шаг резьбы | 5,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 10605-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Размер под ключ | 85 | — | 82,8 | 85 | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ 10605-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Полная высота | — | — | 43,4 | 45 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ 10605-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Минимальная высота шестигранной части | — | — | 34,7 | — | мм | Нормативный. ГОСТ 10605-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Диаметр входа резьбы | — | — | 56 | 60,5 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ 10605-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Диаметр опорной поверхности | — | — | 78,7 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ 10605-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Размер между углами | — | — | 93,56 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ 10605-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 10605-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Включённый угол входной фаски | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 10605-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Внутренний диаметр резьбы | 50,046 | 6H | 50,046 | 50,796 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 52,428 | 6H | 52,428 | 52,783 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 56 | — | 56 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 10605-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
Применение
Резьбовой зажим
Гайка прижимает детали через опорную поверхность. Шайба показана как возможная сопрягаемая деталь.
Проверить M, P, RH/LH, длину зацепления и материал узла. Совпадение резьбы не подтверждает прочность соединения.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ 10605-94 · точность В
Переиздание с нормативными ссылками указанного текста
| d | Основной (крупный) P | Мелкие P | S | m | m′ | dₐ | dᵥ | e |
|---|---|---|---|---|---|---|---|---|
| (52) | 5 | 3 | 80 [78,1…80] | 40,4…42 | ≥ 32,3 | 52…56,2 | ≥ 74,2 | ≥ 88,25 |
| 56 | 5,5 | 4 | 85 [82,8…85] | 43,4…45 | ≥ 34,7 | 56…60,5 | ≥ 78,7 | ≥ 93,56 |
| 64 | 6 | 4 | 95 [92,8…95] | 49,1…51 | ≥ 39,3 | 64…69,1 | ≥ 88,2 | ≥ 104,86 |
| 72 | — | 6, 4 | 105 [102,8…105] | 56,1…58 | ≥ 44,9 | 72…77,8 | ≥ 97,7 | ≥ 116,16 |
| (76) | — | 6, 4 | 110 [107,8…110] | 59,1…61 | ≥ 47,3 | 76…82,1 | ≥ 102,4 | ≥ 121,81 |
| 80 | — | 6, 4 | 115 [112,8…115] | 62,1…64 | ≥ 49,7 | 80…86,4 | ≥ 107,2 | ≥ 127,46 |
| 90 | — | 6, 4 | 130 [127,5…130] | 70,1…72 | ≥ 56,1 | 90…97,2 | ≥ 121,1 | ≥ 144,08 |
| 100 | — | 6, 4 | 145 [142,5…145] | 78,1…80 | ≥ 62,5 | 100…108 | ≥ 135,4 | ≥ 161,03 |
| 110 | — | 6, 4 | 155 [152,5…155] | 85,8…88 | ≥ 68,6 | 110…118,8 | ≥ 144,9 | ≥ 172,33 |
| 125 | — | 6, 4 | 180 [177,5…180] | 97,8…100 | ≥ 78,2 | 125…135 | ≥ 168,6 | ≥ 200,58 |
| 140 | — | 6, 4 | 200 [197,1…200] | 109,8…112 | ≥ 87,8 | 140…151,2 | ≥ 187,2 | ≥ 222,72 |
| 150 | — | 6, 4 | 225 [222,1…225] | 125,5…128 | ≥ 100,4 | 150…162 | ≥ 211 | ≥ 250,97 |
Выбрать строку ГОСТ 10605-94
- S
- Размер под ключ.
- m
- Полная высота.
- m′
- Минимальная высота шестигранной части.
- dₐ
- Диаметр входа резьбы.
- dᵥ
- Диаметр опорной поверхности.
- e
- Размер между углами.
Исполнения
- Две наружные фаски
Требования и конструкция
- Материал, группа механических свойств и покрытие указываются отдельно; геометрия не подтверждает возможность поставки.
- Основной (крупный) шаг предусмотрен только для М52, М56 и М64. Для М72–М150 в таблице указаны мелкие шаги 6 и 4 мм.
- Таблица 2: поле внутренней резьбы 6H; группа механических свойств по ГОСТ 18126 не равна классу прочности болта.
Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол наружной фаски | 15…30 | ° |
| β | Включённый угол входной фаски | 90…120 | ° |
Источник размеров: ГОСТ 10605-94, Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М56×5,5-6H (S85) ГОСТ 10605-94
Начальный пример. Переиздание с нормативными ссылками указанного текста
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 56 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 10605-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Шаг резьбы | 5,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 10605-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Размер под ключ | 85 | — | 82,8 | 85 | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ 10605-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Полная высота | — | — | 43,4 | 45 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ 10605-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Минимальная высота шестигранной части | — | — | 34,7 | — | мм | Нормативный. ГОСТ 10605-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Диаметр входа резьбы | — | — | 56 | 60,5 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ 10605-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Диаметр опорной поверхности | — | — | 78,7 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ 10605-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Размер между углами | — | — | 93,56 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ 10605-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 10605-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Включённый угол входной фаски | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 10605-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Внутренний диаметр резьбы | 50,046 | 6H | 50,046 | 50,796 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 52,428 | 6H | 52,428 | 52,783 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 56 | — | 56 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 10605-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
