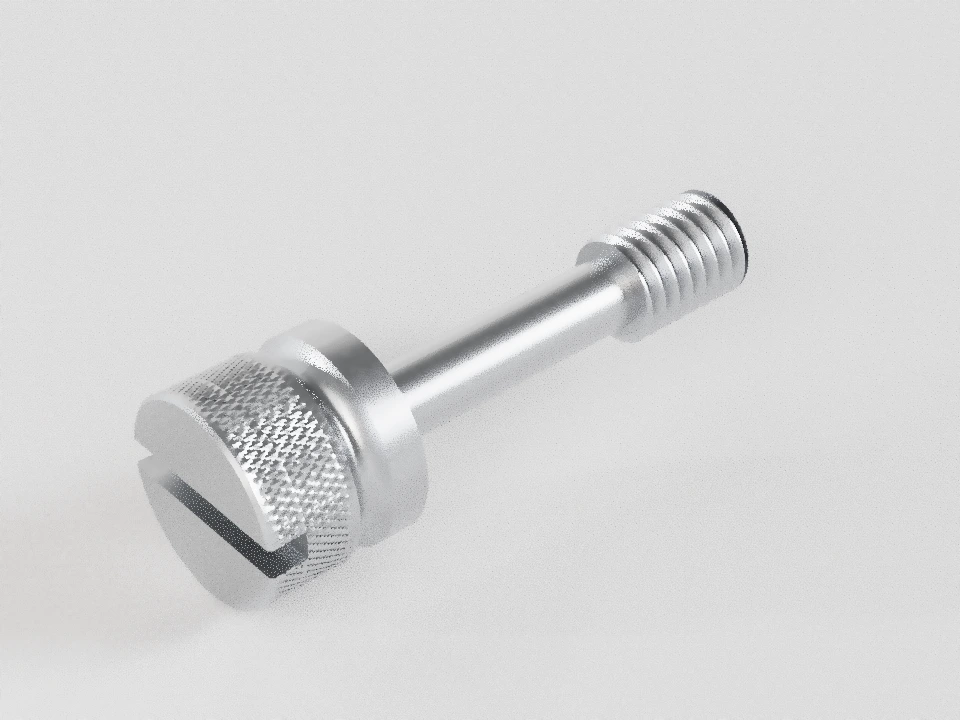

Пример: ГОСТ 10344-80 · М6×25 · исполнение 1 — предметная 3D-модель
Пример: ГОСТ 10344-80 · М6×25 · исполнение 1

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

Винты · размеры и применение

ГОСТ 10344-80

Невыпадающие винты с накатанной головкой

Выберите документ и размер. Подготовьте лист для согласования изготовления или добавьте выбранное исполнение в заявку.

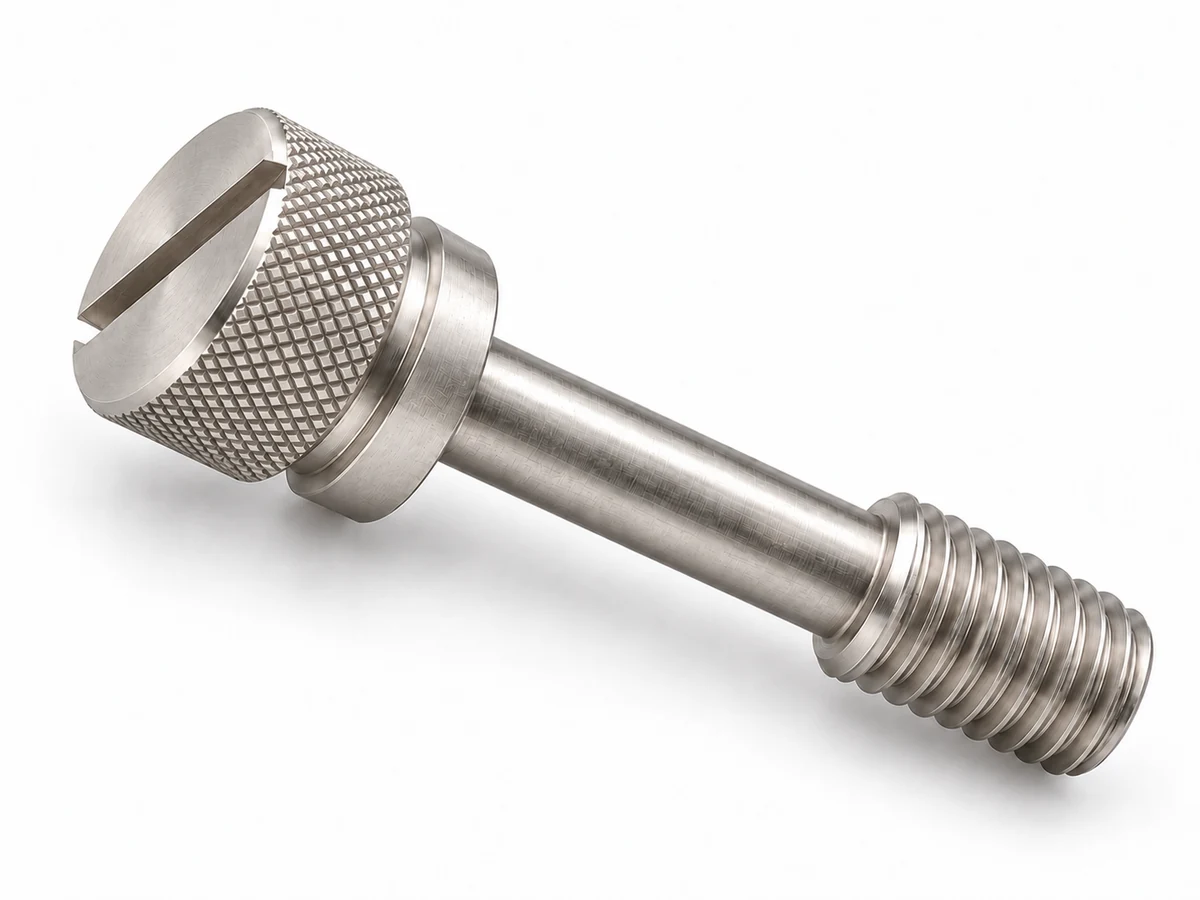

ГОСТ 10344-80 — предметная иллюстрация
ГОСТ 10344-80Предметная иллюстрация

Размер и исполнение

Исходный пример; таблицы доступны без JavaScript.

ГОСТ 10344-80 · изм.1, поправка4-90 · М6×1 · l=25 мм · Исполнение 1 — без отверстия

Длина l — от опорного торца под головкой до свободного конца; головка в l не входит. b — длина короткой концевой резьбовой части. d₁ — уменьшенный гладкий стержень; он не равен диаметру резьбы d.

Основной (крупный) шаг P=1 мм. Короткий резьбовой конец отделён уменьшенным гладким стержнем. Удерживающий узел проектируют отдельно.

Невыпадающий винт · ГОСТ 10344-80 · изм.1, поправка4-90l 25b 8D 11k 9d 6d₁ 4 · n 2 · r₁ 1D — до накатки; профиль рифления и малые переходы условные.
Вид на головку · ГОСТ 10344-80 · изм.1, поправка4-90nₛ 1,6D 11D — до накатки; готовый наружный размер отдельно не назначен.
Продольный разрез головки · ГОСТ 10344-80 · изм.1, поправка4-90l 25b 8D 11tₛ 1,8…2,3nₛ 1,6 · tₛ 1,8…2,3D — до накатки; профиль рифления и малые переходы условные.
Уменьшенный стержень и резьбовой конец · ГОСТ 10344-80 · изм.1, поправка4-90l 25b 8D 11l−b 17d₁ 4R ≤ 0,4 · r не установленоD — до накатки; профиль рифления и малые переходы условные.

Выберите размер на схеме или в таблице для подсветки и пояснения.

ПараметрНоминалМинимумМаксимумОснование и пояснение
dНоминальный диаметр · мм6——ГОСТ 10344-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
PШаг резьбы · мм1——ГОСТ 10344-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
lДлина от опоры до конца · мм2523,9526,05js17; численный допуск выбран по номиналу самого элемента.Таблица 1; ГОСТ 1759.1, таблица 2 и справочное приложение
DДиаметр головки до накатки · мм1110,5711h14; численный допуск выбран по номиналу самого элемента.Таблица 1; ГОСТ 1759.1, таблица 2 и справочное приложение
kПолная высота головки · мм98,649h14; численный допуск выбран по номиналу самого элемента.Таблица 1; ГОСТ 1759.1, таблица 2 и справочное приложение
d₁Диаметр уменьшенного гладкого стержня · мм43,824h13; численный допуск выбран по номиналу самого элемента.Таблица 1; ГОСТ 1759.1, таблица 2 и справочное приложение
RРадиус под головкой · мм——0,4ГОСТ 10344-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
rПереход к резьбовому концу · мм———Рисунок: r≈R; фактический R выбирается в указанном пределе. Самостоятельное численное значение r не назначено.ГОСТ 10344-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
RaОбщая шероховатость · мкм6,3——Отдельные поверхности на рисунке имеют Ra12,5; их контроль согласуют по нормативному чертежу.ГОСТ 10344-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
LkСоосность головки относительно стержня · мм——0,86ГОСТ1759.1, элемент2/7:2IT14 по D; диаметральное выражение.ГОСТ 10344-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
CФаска головки · мм——1Выбран один из допускаемых вариантов кромки; значение — максимум.ГОСТ 10344-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
αcУгол фаски головки · °45——Рисунок ГОСТ.ГОСТ 10344-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
nₛШирина прямого шлица · мм1,61,661,91ГОСТ 24669, строка винтов с головкой; nₛ отличает шлиц от канавки n.ГОСТ 10344-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
tₛГлубина прямого шлица · мм—1,82,3ГОСТ 24669, цилиндрическая головка.ГОСТ 10344-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
hВысота подголовка · мм2——ГОСТ 10344-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
nШирина канавки головки · мм2——ГОСТ 10344-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
r₁Радиус канавки · мм1——ГОСТ 10344-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
PkШаг сетчатой накатки · мм———Сетчатое рифление ГОСТ21474. Конкретный шаг выбирают по фактическим D/B/материалу и согласуют; штрихи схемы условные.ГОСТ 10344-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
βkНаклон гребней сетчатого рифления · °30——±30°; ГОСТ21474.ГОСТ 10344-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
DнДиаметр после накатки · мм———D таблицы — до накатки. Готовый внешний диаметр не подменяется этим номиналом.ГОСТ 10344-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
x20Сбег при угле инструмента 20° · мм——1,8ГОСТ10549, таблица1. Технологический вариант выбирается при изготовлении.ГОСТ 10344-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
x30Сбег при угле инструмента 30° · мм——1,2ГОСТ10549, таблица1. Технологический вариант выбирается при изготовлении.ГОСТ 10344-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
x45Сбег при угле инструмента 45° · мм——0,7ГОСТ10549, таблица1. Технологический вариант выбирается при изготовлении.ГОСТ 10344-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
bДлина концевой резьбовой части · мм8810ГОСТ1759.1, элемент12: +2P. Не вся длина l и не длина полного профиля без переходов.ГОСТ 10344-80, таблица2
l−bОт опоры до границы участка b · мм1713,9518,05Разность l и b с их пределами. Не длина цилиндрической поверхности без радиусов.ГОСТ 10344-80, таблица2
lsДлина прямого участка уменьшенного стержня · мм———Исключает оба перехода R/r; автоматически равной l−b не назначается.ГОСТ 10344-80, таблица2
Отдать в изготовление

Как применяется

Удержание в съёмной панели

После вывинчивания из корпуса уменьшенный стержень перемещается внутри специально спроектированной удерживающей детали панели. Резьбовой конец ограничивает выход. Панель и удерживающий элемент условные: их отверстия, сборку и прочность необходимо рассчитать отдельно.

Удержание винта в панели · ГОСТ 10344-80 · изм.1, поправка4-90Резьбовой конец удержан в условном элементе панели.Удерживающая деталь и отверстия требуют отдельного расчёта.Невыпадание в произвольном отверстии не гарантируется.

Условные детали узла не входят в размерные таблицы винта.

Полный ряд принятой основы

ГОСТ 10344-80 · изм.1, поправка4-90 · Исполнение 1 — без отверстия — таблицы всего принятого ряда

Полный ряд таблиц1/2 принятой редакции; все показанные исполнения, только основной (крупный) шаг. М2,5–М12, l6–80; исполнение2 отМ4.

dPDДиаметр головки до накаткиkПолная высота головкиd₁Диаметр уменьшенного гладкого стержняRРадиус под головкойrПереход к резьбовому концуRaОбщая шероховатостьLkСоосность головки относительно стержняCФаска головкиαcУгол фаски головкиnₛШирина прямого шлицаtₛГлубина прямого шлицаhВысота подголовкаnШирина канавки головкиr₁Радиус канавкиPkШаг сетчатой накаткиβkНаклон гребней сетчатого рифленияDнДиаметр после накаткиx20Сбег при угле инструмента 20°x30Сбег при угле инструмента 30°x45Сбег при угле инструмента 45°Длины l
2,50,455min 4,7; max 54min 3,7; max 41,6min 1,46; max 1,6≤ 0,2min —; max 0,2не установленоmin —; max —6,3min —; max —≤ 0,6min —; max 0,6≤ 0,5min —; max 0,545min —; max —0,6min 0,66; max 0,80,6…1min 0,6; max 10,8min —; max —0,8min —; max —0,4min —; max —не установленоmin —; max —30min —; max —не установленоmin —; max —≤ 0,8min —; max 0,8≤ 0,5min —; max 0,5≤ 0,3min —; max 0,36; 8; 10; 12; 14 *; 16; 18 *
30,56min 5,7; max 64,8min 4,5; max 4,82min 1,86; max 2≤ 0,2min —; max 0,2не установленоmin —; max —6,3min —; max —≤ 0,6min —; max 0,6≤ 0,5min —; max 0,545min —; max —0,8min 0,86; max 10,9…1,3min 0,9; max 1,31min —; max —1min —; max —0,5min —; max —не установленоmin —; max —30min —; max —не установленоmin —; max —≤ 1min —; max 1≤ 0,6min —; max 0,6≤ 0,4min —; max 0,46; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 32; 36 *; 40; 45 *; 50; 55 *; 60
40,78min 7,64; max 86,5min 6,14; max 6,52,8min 2,66; max 2,8≤ 0,2min —; max 0,2не установленоmin —; max —6,3min —; max —≤ 0,72min —; max 0,72≤ 0,7min —; max 0,745min —; max —1min 1,06; max 1,21,2…1,6min 1,2; max 1,61,6min —; max —1,6min —; max —0,8min —; max —не установленоmin —; max —30min —; max —не установленоmin —; max —≤ 1,3min —; max 1,3≤ 0,8min —; max 0,8≤ 0,5min —; max 0,58; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 32; 36 *; 40; 45 *; 50; 55 *; 60
50,89min 8,64; max 97,5min 7,14; max 7,53,5min 3,32; max 3,5≤ 0,4min —; max 0,4не установленоmin —; max —6,3min —; max —≤ 0,72min —; max 0,72≤ 0,8min —; max 0,845min —; max —1,2min 1,26; max 1,511,5…2min 1,5; max 21,6min —; max —1,6min —; max —0,8min —; max —не установленоmin —; max —30min —; max —не установленоmin —; max —≤ 1,5min —; max 1,5≤ 0,9min —; max 0,9≤ 0,6min —; max 0,610; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 32; 36 *; 40; 45 *; 50; 55 *; 60; 70 *; 80
6111min 10,57; max 119min 8,64; max 94min 3,82; max 4≤ 0,4min —; max 0,4не установленоmin —; max —6,3min —; max —≤ 0,86min —; max 0,86≤ 1min —; max 145min —; max —1,6min 1,66; max 1,911,8…2,3min 1,8; max 2,32min —; max —2min —; max —1min —; max —не установленоmin —; max —30min —; max —не установленоmin —; max —≤ 1,8min —; max 1,8≤ 1,2min —; max 1,2≤ 0,7min —; max 0,712; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 32; 36 *; 40; 45 *; 50; 55 *; 60; 70 *; 80
81,2514min 13,57; max 1411min 10,57; max 115,5min 5,32; max 5,5≤ 0,5min —; max 0,5не установленоmin —; max —6,3min —; max —≤ 0,86min —; max 0,86≤ 1,2min —; max 1,245min —; max —2min 2,06; max 2,312,3…2,8min 2,3; max 2,82,5min —; max —2,5min —; max —1,25min —; max —не установленоmin —; max —30min —; max —не установленоmin —; max —≤ 2,2min —; max 2,2≤ 1,5min —; max 1,5≤ 0,9min —; max 0,922 *; 25; 28 *; 32; 36 *; 40; 45 *; 50; 55 *; 60; 70 *; 80
101,518min 17,57; max 1814min 13,57; max 147min 6,78; max 7≤ 0,5min —; max 0,5не установленоmin —; max —6,3min —; max —≤ 0,86min —; max 0,86≤ 1,5min —; max 1,545min —; max —2,5min 2,56; max 2,812,7…3,2min 2,7; max 3,22,5min —; max —3min —; max —1,5min —; max —не установленоmin —; max —30min —; max —не установленоmin —; max —≤ 2,8min —; max 2,8≤ 1,6min —; max 1,6≤ 1min —; max 122 *; 25; 28 *; 32; 36 *; 40; 45 *; 50; 55 *; 60; 70 *; 80
121,7520min 19,48; max 2016min 15,57; max 169min 8,78; max 9≤ 0,6min —; max 0,6не установленоmin —; max —6,3min —; max —≤ 1,04min —; max 1,04≤ 1,8min —; max 1,845min —; max —3min 3,06; max 3,313,2…3,8min 3,2; max 3,83min —; max —4min —; max —2min —; max —не установленоmin —; max —30min —; max —не установленоmin —; max —≤ 3,2min —; max 3,2≤ 2min —; max 2≤ 1,2min —; max 1,228 *; 32; 36 *; 40; 45 *; 50; 55 *; 60; 70 *; 80
Длины, пределы, ls и lg по каждой строке
d / PlminmaxИсполнение резьбыblslg
М2,5×0,4565,46,6Частичная3не установлено3
М2,5×0,4587,258,75Частичная3не установлено5
М2,5×0,45109,2510,75Частичная3не установлено7
М2,5×0,451211,112,9Частичная3не установлено9
М2,5×0,451413,114,9Частичная3не установлено11
М2,5×0,451615,116,9Частичная3не установлено13
М2,5×0,451817,118,9Частичная3не установлено15
М3×0,565,46,6Частичная4не установлено2
М3×0,587,258,75Частичная4не установлено4
М3×0,5109,2510,75Частичная4не установлено6
М3×0,51211,112,9Частичная4не установлено8
М3×0,51413,114,9Частичная4не установлено10
М3×0,51615,116,9Частичная4не установлено12
М3×0,51817,118,9Частичная4не установлено14
М3×0,52018,9521,05Частичная4не установлено16
М3×0,52220,9523,05Частичная4не установлено18
М3×0,52523,9526,05Частичная4не установлено21
М3×0,52826,9529,05Частичная4не установлено24
М3×0,53230,7533,25Частичная4не установлено28
М3×0,53634,7537,25Частичная4не установлено32
М3×0,54038,7541,25Частичная4не установлено36
М3×0,54543,7546,25Частичная4не установлено41
М3×0,55048,7551,25Частичная4не установлено46
М3×0,55553,556,5Частичная4не установлено51
М3×0,56058,561,5Частичная4не установлено56
М4×0,787,258,75Частичная5не установлено3
М4×0,7109,2510,75Частичная5не установлено5
М4×0,71211,112,9Частичная5не установлено7
М4×0,71413,114,9Частичная5не установлено9
М4×0,71615,116,9Частичная5не установлено11
М4×0,71817,118,9Частичная5не установлено13
М4×0,72018,9521,05Частичная5не установлено15
М4×0,72220,9523,05Частичная5не установлено17
М4×0,72523,9526,05Частичная5не установлено20
М4×0,72826,9529,05Частичная5не установлено23
М4×0,73230,7533,25Частичная5не установлено27
М4×0,73634,7537,25Частичная5не установлено31
М4×0,74038,7541,25Частичная5не установлено35
М4×0,74543,7546,25Частичная5не установлено40
М4×0,75048,7551,25Частичная5не установлено45
М4×0,75553,556,5Частичная5не установлено50
М4×0,76058,561,5Частичная5не установлено55
М5×0,8109,2510,75Частичная6не установлено4
М5×0,81211,112,9Частичная6не установлено6
М5×0,81413,114,9Частичная6не установлено8
М5×0,81615,116,9Частичная6не установлено10
М5×0,81817,118,9Частичная6не установлено12
М5×0,82018,9521,05Частичная6не установлено14
М5×0,82220,9523,05Частичная6не установлено16
М5×0,82523,9526,05Частичная6не установлено19
М5×0,82826,9529,05Частичная6не установлено22
М5×0,83230,7533,25Частичная6не установлено26
М5×0,83634,7537,25Частичная6не установлено30
М5×0,84038,7541,25Частичная6не установлено34
М5×0,84543,7546,25Частичная6не установлено39
М5×0,85048,7551,25Частичная6не установлено44
М5×0,85553,556,5Частичная6не установлено49
М5×0,86058,561,5Частичная6не установлено54
М5×0,87068,571,5Частичная6не установлено64
М5×0,88078,581,5Частичная6не установлено74
М6×11211,112,9Частичная8не установлено4
М6×11413,114,9Частичная8не установлено6
М6×11615,116,9Частичная8не установлено8
М6×11817,118,9Частичная8не установлено10
М6×12018,9521,05Частичная8не установлено12
М6×12220,9523,05Частичная8не установлено14
М6×12523,9526,05Частичная8не установлено17
М6×12826,9529,05Частичная8не установлено20
М6×13230,7533,25Частичная8не установлено24
М6×13634,7537,25Частичная8не установлено28
М6×14038,7541,25Частичная8не установлено32
М6×14543,7546,25Частичная8не установлено37
М6×15048,7551,25Частичная8не установлено42
М6×15553,556,5Частичная8не установлено47
М6×16058,561,5Частичная8не установлено52
М6×17068,571,5Частичная8не установлено62
М6×18078,581,5Частичная8не установлено72
М8×1,252220,9523,05Частичная10не установлено12
М8×1,252523,9526,05Частичная10не установлено15
М8×1,252826,9529,05Частичная10не установлено18
М8×1,253230,7533,25Частичная10не установлено22
М8×1,253634,7537,25Частичная10не установлено26
М8×1,254038,7541,25Частичная10не установлено30
М8×1,254543,7546,25Частичная10не установлено35
М8×1,255048,7551,25Частичная10не установлено40
М8×1,255553,556,5Частичная10не установлено45
М8×1,256058,561,5Частичная10не установлено50
М8×1,257068,571,5Частичная10не установлено60
М8×1,258078,581,5Частичная10не установлено70
М10×1,52220,9523,05Частичная12не установлено10
М10×1,52523,9526,05Частичная12не установлено13
М10×1,52826,9529,05Частичная12не установлено16
М10×1,53230,7533,25Частичная12не установлено20
М10×1,53634,7537,25Частичная12не установлено24
М10×1,54038,7541,25Частичная12не установлено28
М10×1,54543,7546,25Частичная12не установлено33
М10×1,55048,7551,25Частичная12не установлено38
М10×1,55553,556,5Частичная12не установлено43
М10×1,56058,561,5Частичная12не установлено48
М10×1,57068,571,5Частичная12не установлено58
М10×1,58078,581,5Частичная12не установлено68
М12×1,752826,9529,05Частичная16не установлено12
М12×1,753230,7533,25Частичная16не установлено16
М12×1,753634,7537,25Частичная16не установлено20
М12×1,754038,7541,25Частичная16не установлено24
М12×1,754543,7546,25Частичная16не установлено29
М12×1,755048,7551,25Частичная16не установлено34
М12×1,755553,556,5Частичная16не установлено39
М12×1,756058,561,5Частичная16не установлено44
М12×1,757068,571,5Частичная16не установлено54
М12×1,758078,581,5Частичная16не установлено64

* Непредпочтительный размер. Прочерк не является нулём.

ГОСТ 10344-80 · изм.1, поправка4-90 · Исполнение 2 — поперечное отверстие — таблицы всего принятого ряда

Полный ряд таблиц1/2 принятой редакции; все показанные исполнения, только основной (крупный) шаг. М2,5–М12, l6–80; исполнение2 отМ4.

dPDДиаметр головки до накаткиkПолная высота головкиd₁Диаметр уменьшенного гладкого стержняRРадиус под головкойrПереход к резьбовому концуRaОбщая шероховатостьLkСоосность головки относительно стержняCФаска головкиαcУгол фаски головкиnₛШирина прямого шлицаtₛГлубина прямого шлицаhВысота подголовкаnШирина канавки головкиr₁Радиус канавкиPkШаг сетчатой накаткиβkНаклон гребней сетчатого рифленияDнДиаметр после накаткиd₂Поперечное отверстие головкиh₁Положение оси поперечного отверстияx20Сбег при угле инструмента 20°x30Сбег при угле инструмента 30°x45Сбег при угле инструмента 45°Длины l
40,78min 7,64; max 86,5min 6,14; max 6,52,8min 2,66; max 2,8≤ 0,2min —; max 0,2не установленоmin —; max —6,3min —; max —≤ 0,72min —; max 0,72≤ 0,7min —; max 0,745min —; max —1min 1,06; max 1,21,2…1,6min 1,2; max 1,61,6min —; max —1,6min —; max —0,8min —; max —не установленоmin —; max —30min —; max —не установленоmin —; max —1,5min —; max —не установленоmin —; max —≤ 1,3min —; max 1,3≤ 0,8min —; max 0,8≤ 0,5min —; max 0,58; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 32; 36 *; 40; 45 *; 50; 55 *; 60
50,89min 8,64; max 97,5min 7,14; max 7,53,5min 3,32; max 3,5≤ 0,4min —; max 0,4не установленоmin —; max —6,3min —; max —≤ 0,72min —; max 0,72≤ 0,8min —; max 0,845min —; max —1,2min 1,26; max 1,511,5…2min 1,5; max 21,6min —; max —1,6min —; max —0,8min —; max —не установленоmin —; max —30min —; max —не установленоmin —; max —1,5min —; max —не установленоmin —; max —≤ 1,5min —; max 1,5≤ 0,9min —; max 0,9≤ 0,6min —; max 0,610; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 32; 36 *; 40; 45 *; 50; 55 *; 60; 70 *; 80
6111min 10,57; max 119min 8,64; max 94min 3,82; max 4≤ 0,4min —; max 0,4не установленоmin —; max —6,3min —; max —≤ 0,86min —; max 0,86≤ 1min —; max 145min —; max —1,6min 1,66; max 1,911,8…2,3min 1,8; max 2,32min —; max —2min —; max —1min —; max —не установленоmin —; max —30min —; max —не установленоmin —; max —1,5min —; max —не установленоmin —; max —≤ 1,8min —; max 1,8≤ 1,2min —; max 1,2≤ 0,7min —; max 0,712; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 32; 36 *; 40; 45 *; 50; 55 *; 60; 70 *; 80
81,2514min 13,57; max 1411min 10,57; max 115,5min 5,32; max 5,5≤ 0,5min —; max 0,5не установленоmin —; max —6,3min —; max —≤ 0,86min —; max 0,86≤ 1,2min —; max 1,245min —; max —2min 2,06; max 2,312,3…2,8min 2,3; max 2,82,5min —; max —2,5min —; max —1,25min —; max —не установленоmin —; max —30min —; max —не установленоmin —; max —1,5min —; max —не установленоmin —; max —≤ 2,2min —; max 2,2≤ 1,5min —; max 1,5≤ 0,9min —; max 0,922 *; 25; 28 *; 32; 36 *; 40; 45 *; 50; 55 *; 60; 70 *; 80
101,518min 17,57; max 1814min 13,57; max 147min 6,78; max 7≤ 0,5min —; max 0,5не установленоmin —; max —6,3min —; max —≤ 0,86min —; max 0,86≤ 1,5min —; max 1,545min —; max —2,5min 2,56; max 2,812,7…3,2min 2,7; max 3,22,5min —; max —3min —; max —1,5min —; max —не установленоmin —; max —30min —; max —не установленоmin —; max —2,5min —; max —не установленоmin —; max —≤ 2,8min —; max 2,8≤ 1,6min —; max 1,6≤ 1min —; max 122 *; 25; 28 *; 32; 36 *; 40; 45 *; 50; 55 *; 60; 70 *; 80
121,7520min 19,48; max 2016min 15,57; max 169min 8,78; max 9≤ 0,6min —; max 0,6не установленоmin —; max —6,3min —; max —≤ 1,04min —; max 1,04≤ 1,8min —; max 1,845min —; max —3min 3,06; max 3,313,2…3,8min 3,2; max 3,83min —; max —4min —; max —2min —; max —не установленоmin —; max —30min —; max —не установленоmin —; max —2,5min —; max —не установленоmin —; max —≤ 3,2min —; max 3,2≤ 2min —; max 2≤ 1,2min —; max 1,228 *; 32; 36 *; 40; 45 *; 50; 55 *; 60; 70 *; 80
Длины, пределы, ls и lg по каждой строке
d / PlminmaxИсполнение резьбыblslg
М4×0,787,258,75Частичная5не установлено3
М4×0,7109,2510,75Частичная5не установлено5
М4×0,71211,112,9Частичная5не установлено7
М4×0,71413,114,9Частичная5не установлено9
М4×0,71615,116,9Частичная5не установлено11
М4×0,71817,118,9Частичная5не установлено13
М4×0,72018,9521,05Частичная5не установлено15
М4×0,72220,9523,05Частичная5не установлено17
М4×0,72523,9526,05Частичная5не установлено20
М4×0,72826,9529,05Частичная5не установлено23
М4×0,73230,7533,25Частичная5не установлено27
М4×0,73634,7537,25Частичная5не установлено31
М4×0,74038,7541,25Частичная5не установлено35
М4×0,74543,7546,25Частичная5не установлено40
М4×0,75048,7551,25Частичная5не установлено45
М4×0,75553,556,5Частичная5не установлено50
М4×0,76058,561,5Частичная5не установлено55
М5×0,8109,2510,75Частичная6не установлено4
М5×0,81211,112,9Частичная6не установлено6
М5×0,81413,114,9Частичная6не установлено8
М5×0,81615,116,9Частичная6не установлено10
М5×0,81817,118,9Частичная6не установлено12
М5×0,82018,9521,05Частичная6не установлено14
М5×0,82220,9523,05Частичная6не установлено16
М5×0,82523,9526,05Частичная6не установлено19
М5×0,82826,9529,05Частичная6не установлено22
М5×0,83230,7533,25Частичная6не установлено26
М5×0,83634,7537,25Частичная6не установлено30
М5×0,84038,7541,25Частичная6не установлено34
М5×0,84543,7546,25Частичная6не установлено39
М5×0,85048,7551,25Частичная6не установлено44
М5×0,85553,556,5Частичная6не установлено49
М5×0,86058,561,5Частичная6не установлено54
М5×0,87068,571,5Частичная6не установлено64
М5×0,88078,581,5Частичная6не установлено74
М6×11211,112,9Частичная8не установлено4
М6×11413,114,9Частичная8не установлено6
М6×11615,116,9Частичная8не установлено8
М6×11817,118,9Частичная8не установлено10
М6×12018,9521,05Частичная8не установлено12
М6×12220,9523,05Частичная8не установлено14
М6×12523,9526,05Частичная8не установлено17
М6×12826,9529,05Частичная8не установлено20
М6×13230,7533,25Частичная8не установлено24
М6×13634,7537,25Частичная8не установлено28
М6×14038,7541,25Частичная8не установлено32
М6×14543,7546,25Частичная8не установлено37
М6×15048,7551,25Частичная8не установлено42
М6×15553,556,5Частичная8не установлено47
М6×16058,561,5Частичная8не установлено52
М6×17068,571,5Частичная8не установлено62
М6×18078,581,5Частичная8не установлено72
М8×1,252220,9523,05Частичная10не установлено12
М8×1,252523,9526,05Частичная10не установлено15
М8×1,252826,9529,05Частичная10не установлено18
М8×1,253230,7533,25Частичная10не установлено22
М8×1,253634,7537,25Частичная10не установлено26
М8×1,254038,7541,25Частичная10не установлено30
М8×1,254543,7546,25Частичная10не установлено35
М8×1,255048,7551,25Частичная10не установлено40
М8×1,255553,556,5Частичная10не установлено45
М8×1,256058,561,5Частичная10не установлено50
М8×1,257068,571,5Частичная10не установлено60
М8×1,258078,581,5Частичная10не установлено70
М10×1,52220,9523,05Частичная12не установлено10
М10×1,52523,9526,05Частичная12не установлено13
М10×1,52826,9529,05Частичная12не установлено16
М10×1,53230,7533,25Частичная12не установлено20
М10×1,53634,7537,25Частичная12не установлено24
М10×1,54038,7541,25Частичная12не установлено28
М10×1,54543,7546,25Частичная12не установлено33
М10×1,55048,7551,25Частичная12не установлено38
М10×1,55553,556,5Частичная12не установлено43
М10×1,56058,561,5Частичная12не установлено48
М10×1,57068,571,5Частичная12не установлено58
М10×1,58078,581,5Частичная12не установлено68
М12×1,752826,9529,05Частичная16не установлено12
М12×1,753230,7533,25Частичная16не установлено16
М12×1,753634,7537,25Частичная16не установлено20
М12×1,754038,7541,25Частичная16не установлено24
М12×1,754543,7546,25Частичная16не установлено29
М12×1,755048,7551,25Частичная16не установлено34
М12×1,755553,556,5Частичная16не установлено39
М12×1,756058,561,5Частичная16не установлено44
М12×1,757068,571,5Частичная16не установлено54
М12×1,758078,581,5Частичная16не установлено64

* Непредпочтительный размер. Прочерк не является нулём.

Отдать в изготовление

Лист сохраняет выбранные размеры и отдельные требования заказа. Заполните известные требования; пустые поля останутся «не задано».

Изготовитель проверяет ссылочные требования, профиль углубления и технологию. Этот лист не заменяет согласованный рабочий чертёж.

Добавить в заявку

Сначала подготовьте и проверьте выбранное исполнение.

Документы и область проверки

ГОСТ 10344-80 · изм.1, поправка4-90

Полный ряд таблиц1/2 принятой редакции; все показанные исполнения, только основной (крупный) шаг. М2,5–М12, l6–80; исполнение2 отМ4.

Класс точности B. Поле резьбы: 6g; пример обозначения в стандарте.

Издание с изменением1 и поправкой ИУС4-90. Примеры обозначения не назначают заказу класс прочности, сталь или покрытие. ГОСТ1759.0 — технические требования, ГОСТ1759.1 — допуски/контроль, ГОСТ1759.2 — дефекты поверхности. Свойства и контроль согласуются по заданию. DIN7964 не принят как эквивалент. Отверстие произвольного диаметра не обеспечивает невыпадание.

Официальная запись документа: обозначение и статус

Произвольное сквозное отверстие не обеспечивает невыпадание. Удерживающий узел не входит в стандарт винта.

Размеры на схемах относятся только к выбранному винту. Панель, втулка и корпус не являются нормативными деталями.
