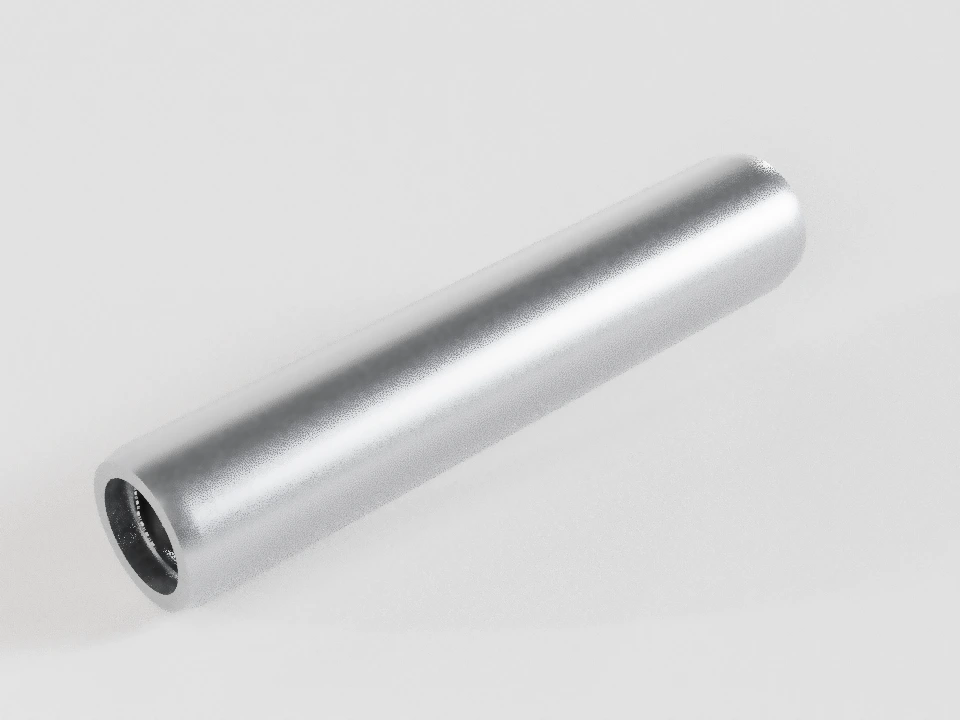

Пример: ISO 8733:1997 · d 6×30 · исполнение St

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

Карточка стандарта / Штифты

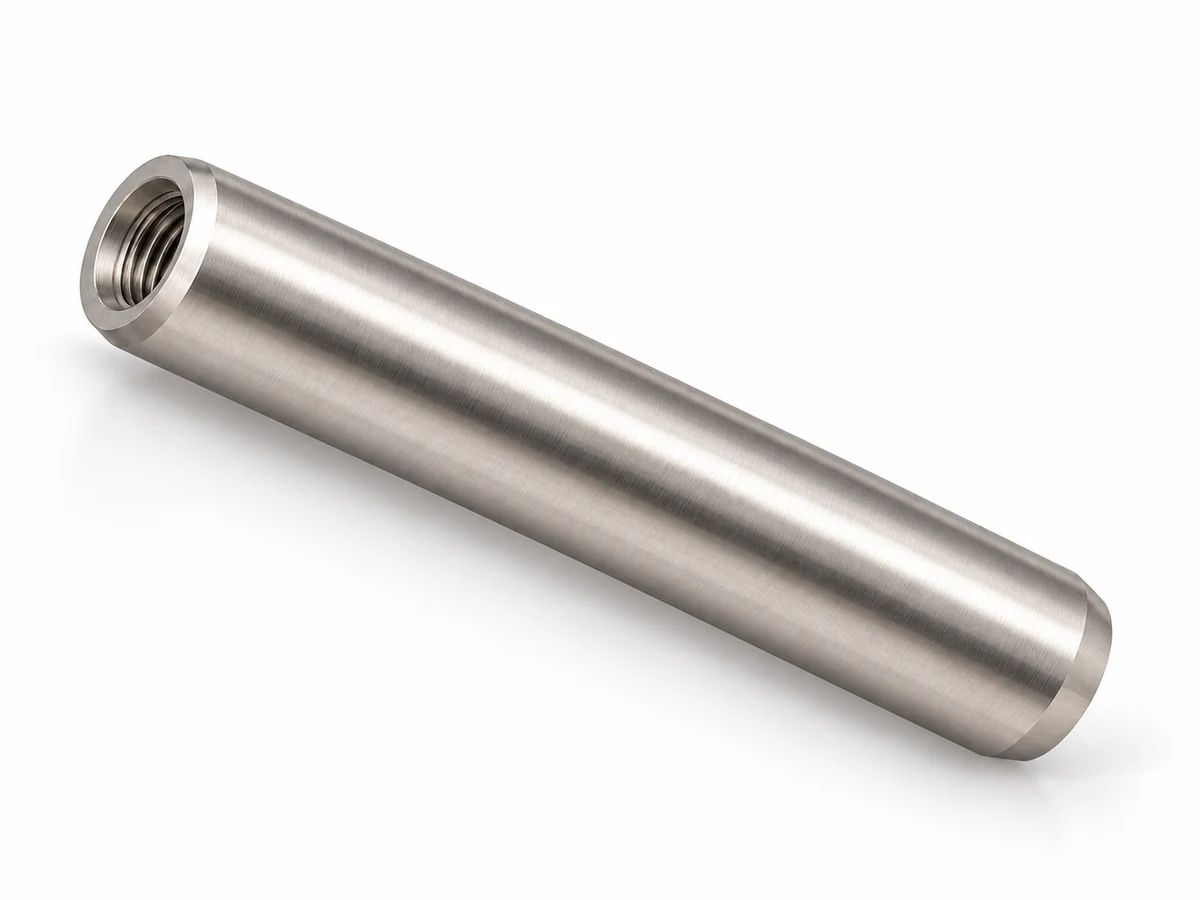

DIN 7979 Цилиндрические штифты с внутренней резьбой, исполнения C и D

Цилиндрические штифты с внутренней резьбой, исполнения C и D. При открытии выбран именно DIN 7979. Полная собственная матрица этого DIN пока не подтверждена; доступные ISO открываются только явным выбором.

Статус документа и изменения

Статус документа у издателя

Статус указанной редакции: Отменён.

DIN Media: редакция 1977-02 отменена; перечислены четыре документа-преемника.

Для применения в РФ Росстандарт указывает

DIN EN 28733:1992-10 — Преемник по реестру DIN Media; соответствие исполнения и размеров проверяется отдельно. Дата перехода отдельно не подтверждена.
DIN EN 28735:1992-10 — Преемник по реестру DIN Media; соответствие исполнения и размеров проверяется отдельно. Дата перехода отдельно не подтверждена.
DIN EN ISO 8733:1998-03 — Преемник по реестру DIN Media; соответствие исполнения и размеров проверяется отдельно. Дата перехода отдельно не подтверждена.
DIN EN ISO 8735:1998-03 — Преемник по реестру DIN Media; соответствие исполнения и размеров проверяется отдельно. Дата перехода отдельно не подтверждена.

Указание заменяющего документа не подтверждает взаимозаменяемость конкретных изделий.

Проверка источника статуса: 2026-10-01. DIN Media ↗

Геометрия и исполнение

Выбрать штифт

Подбор по конструкции ↗

Параметр

Перетаскивайте увеличенный чертёж; стрелки перемещают вид. Нажмите размер на чертеже или в таблице, чтобы подсветить его. Размеры в миллиметрах, если не указано иное.

Размеры выбранного исполнения
Параметр	Номинал / пределы	Условие

Материал, обработка и контроль

Работа в узле

Схема узла объясняет принцип действия. Посадку, прочность и способ закрепления проверяют для конкретного соединения. Движение включается только кнопками.

Подобрать по измеренному образцу

Пустое поле — неизвестный размер. Все введённые размеры должны относиться к одному варианту. Погрешность измерения ±u не заменяет допуск.

Номинальный диаметр / малое основание конуса, ммДлина, ммНаружный диаметр свободного штифта, ммБольшое основание конуса, ммВнутренний диаметр свободного штифта, ммТолщина стенки, ммТорцевое отверстие, ммНоминал резьбы M, ммДиаметр по краям насечек, ммДиаметр головки, ммГлубина полного профиля резьбы, ммГлубина сверления без условного конуса дна, ммДлина наружной резьбы, ммРабочая длина конуса, ммГлубина разреза от малого торца, ммШирина прорези, ммГлубина торцевого отверстия, ммДиаметр сопряжённого отверстия, ммНаружный диаметр входного конца, ммВысота головки, ммD₁ в первом сечении конуса, ммD₂ во втором сечении, ближе к большому основанию, ммx₁ от малого основания до первого сечения, ммL₁₂ между двумя сечениями, ммСостояние образцаПогрешность ±u, мм

Для конуса d измеряют у малого основания рабочей конической части, dₖ — у большого; Для двух промежуточных сечений заполните все четыре поля D₁, D₂, x₁, L₁₂. Сечения должны лежать на гладком конусе вне фасок, сферы, резьбы и разреза. x₁ отсчитывают от теоретического малого основания вдоль оси; второе сечение расположено ближе к большому основанию. Пересчёт по идеальному конусу 1:50 не подтверждает допуск его угла. Материал, твёрдость и состояние обработки из размеров не определяются.

Редактируемое задание для производства

Это локальный проект задания. Кнопка печати открывает стандартный диалог браузера. При изменении размеров соответствие исходному стандарту не заявляется.

Все сочетания диаметра и длины доступны в таблицах ниже. Для чертежа с выбором исполнения и печати задания нужен JavaScript.

Краткие сведения основного документа

Нормативная геометрия

Стандарт предусматривает

Допуски: Основное поле диаметра m6; для D возможны другие поля по согласованию. Длина — js15
Материал C: Сталь 9 SMnPb 28 K по DIN 1651 в проверенном издании; другой материал согласуется
Демонтаж: Резьбовое отверстие используется для извлечения. Источник требует подходящий высокопрочный винт и отдельно отмечает риск для длинных штифтов

DIN 7979:1977-02. Проверка содержания: проверена только часть. Собственный DIN оставлен справочной ветвью: численная матрица не подменена ISO.

Область документа подтверждена в указанном объёме. Геометрия конкретного изделия требует проверки; размерная таблица пока не опубликована.

Указать требования →К размерам ↓

Допустимые сочетания размеров

ISO 8733:1997 · все сочетания d × l (154)

Проверена конечная матрица сочетаний указанного издания. Прочерки сохранены; неизвестные пределы и спорные значения отмечены отдельно. Справочные и приблизительные размеры не являются интервалами допуска.

ISO 8733:1997. Рис. 1; табл. 1–2; матрица коммерческих длин 16–200 мм.
d, мм	Разрешённые длины l, мм — выбрать
6
8
10
12
16
20
25
30
40
50

ISO 8735:1997 · все сочетания d × l (154)

ISO 8735:1997. Рис. 1; табл. 1–2; матрица коммерческих длин 16–200 мм.
d, мм	Разрешённые длины l, мм — выбрать
6
8
10
12
16
20
25
30
40
50

Исполнения и обработка

ISO 8733:1997

St · незакалённый
A1 · аустенитный

ISO 8735:1997

A · St · объёмная закалка
B · St · цементация
C1 · мартенситный

Связанные стандарты и различия

Ветви проверены раздельно. Совпадение конструкции не подтверждает взаимозаменяемость.
Документ	Диаметры / сочетания d × l	Исполнения	Особенности
ISO 8733:1997	10 / 154	St · незакалённый; A1 · аустенитный	К обратному торцу нет доступа; внутреннюю резьбу используют для осевого извлечения.
ISO 8735:1997	10 / 154	A · St · объёмная закалка; B · St · цементация; C1 · мартенситный	К обратному торцу нет доступа; внутреннюю резьбу используют для осевого извлечения.

DIN 7979
Собственная полная размерная таблица и технические условия DIN 7979 в проверенном комплекте отсутствуют. Таблицы производителя не выданы за полный текст стандарта. Нормативные сочетания и численные допуски этой ветви не заявляются. Выберите соседний документ явно либо укажите DIN 7979 в заявке и приложите чертёж по электронной почте. Исполнения C/D не перенесены автоматически из ISO 8733/8735.

Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, наличие резьбы, поля допуска, класс точности и требования конкретной редакции документа.

Подбор сопрягаемых изделий выполняется по требованиям соединения.

Согласование поставки

Исполнение для вашей задачи

Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.

Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.

Допуски и посадки ↗Материал и условия эксплуатации ↗Покрытия и обозначения ↗Памятка для подготовки заявки ↗

Подтверждённые исполнения поставки

Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.

Документы и проверка данных

Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.

Источники опубликованных данных

DIN 7979. DIN 7979:1977-02 Разделы 1–3, 5.2 и пояснения, с. 1–3 Проверено: 2026-10-01. Нормативный источник и область проверки ↗
ISO 8733:1997. Прочитанный нормативный текст; проверенные части и ограничения указаны в карточке. Рис. 1; табл. 1 (вся конечная матрица); табл. 2; раздел 5. Проверено: 2026-10-13. Нормативный источник и область проверки ↗
ISO 8733:1997. Прочитанный нормативный текст; проверенные части и ограничения указаны в карточке. Рис. 1; табл. 1 (вся конечная матрица); табл. 2; раздел 5. Проверено: 2026-10-13. Нормативный источник и область проверки ↗
ISO 8735:1997. Прочитанный нормативный текст; проверенные части и ограничения указаны в карточке. Рис. 1; табл. 1 (вся конечная матрица); табл. 2; раздел 5. Проверено: 2026-10-13. Нормативный источник и область проверки ↗
ISO 286-1:2010. Прочитанные численные пределы и правила, применённые только в указанных ветвях. Табл. 1 и 5, с. 20 и 25: IT6 и нижнее отклонение m до 50 мм. Расшифровка m6 явно по редакции 2010, отдельно от редакции размерной таблицы штифта. Проверено: 2026-10-13. Нормативный источник и область проверки ↗

Что ещё требует проверки

Размерная таблица, твёрдость D и условия действующих преемников — нужна визуальная сверка нормативного издания
Редакции ссылочных стандартов и требования, не включённые в опубликованную выборку
Материал, покрытие и возможность поставки конкретного исполнения
