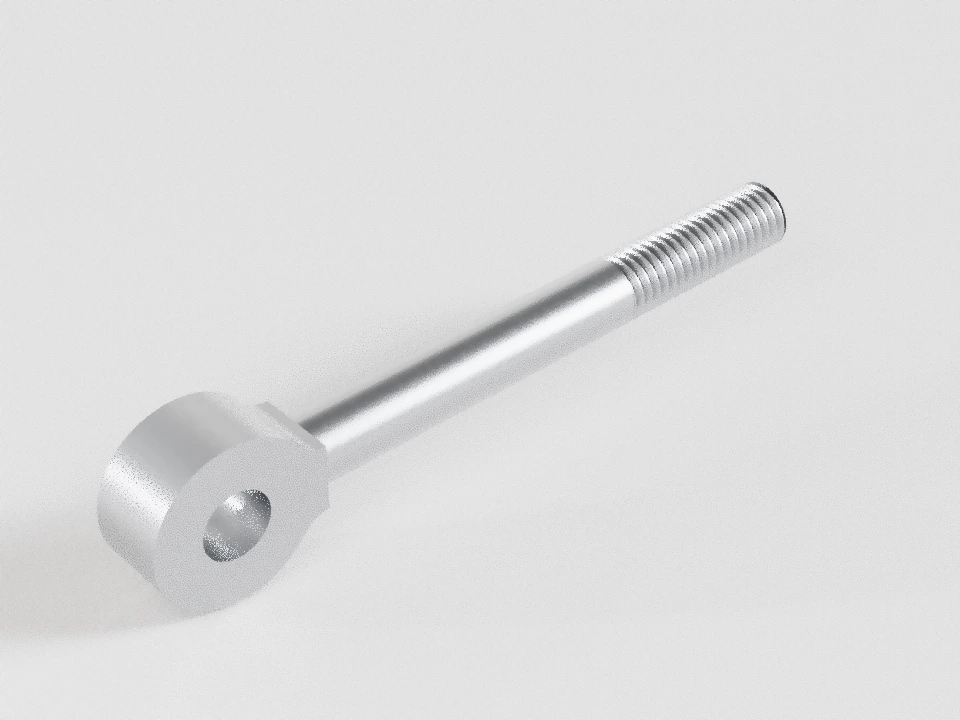

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Карточка стандарта / Болты

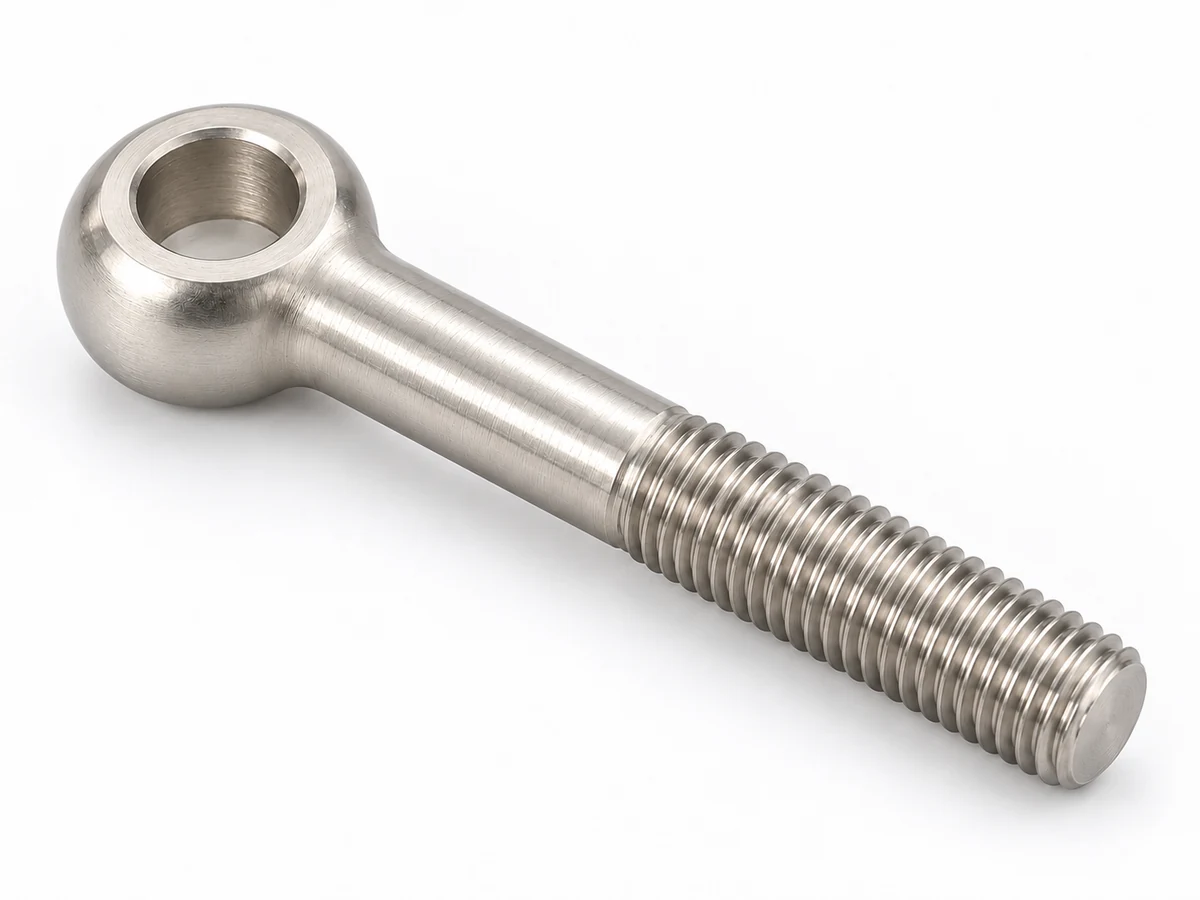

DIN 444 Откидные болты
Для откидного соединения укажите исполнение проушины и размеры сопряжения. Название этого документа само по себе не подтверждает пригодность изделия для подъёма груза.
Статус документа у издателя
Статус указанной редакции: Действует.
DIN Media указывает опубликованный действующий документ: DIN 444:2017-04. Это статус у издателя, а не подтверждение режима применения в РФ.
Проверка источника статуса: 2026-09-20. DIN Media ↗
Подбор по размерам
Выберите изделие и проверьте геометрию
Каталожная серия по DIN 444, форма B. Выборка размеров; не полный ряд DIN 444:2017-04.
DIN 444 · М5 × 50 · B
Выберите обозначение на чертеже или в таблице, чтобы увидеть смысл и статус размера.
| Обозначение | Параметр | Значение | Пределы | Основание и пояснение |
|---|---|---|---|---|
| Номинал резьбы | 5 мм | табличное | ||
| Шаг, основной (крупный) | 0,8 мм | табличное | ||
| От оси проушины до торца | 50 мм | табличное | ||
| Диаметр проушины | 12 мм | табличное | ||
| Отверстие проушины | 5 мм | табличное. H9; числовые отклонения здесь не назначены | ||
| Толщина проушины | 6 мм | min 5,8 · max 6 | табличное | |
| Длина резьбового участка | 16 мм | табличное | ||
| Радиус перехода | 2,5 мм | табличное | ||
| Неполная резьба на конце | не задано мм | max 1,6 | табличное. не номинальная длина фаски | |
| Сбег у перехода | не задано мм | табличное. DIN 76-1; отдельное число не подтверждено |
Сравнение в одном масштабе
Как используется изделие
Последовательность переключается вручную. Размер выбранного изделия сохранён; соседние детали показаны условно.
Основание размеров и ограничения
- l отсчитывается от оси отверстия проушины до торца стержня. Форма B — конструкция проушины; это не обозначение класса точности.
- Отверстие проушины D₂ H9; толщина S с нижним отклонением −0,2 мм. U ≤ 2P. X₁ относится к DIN 76-1; его число отдельно не подтверждено.
- Назначение — шарнирный откидной прижим. DIN 444 не является грузоподъёмным рым-болтом DIN 580. Грузоподъёмность не назначена.
- Материал, прочность, покрытие, допуск резьбы и конкретное исполнение конца согласуются для партии.
Печатный лист выбранного изделия
ПКФ «Стандарт» · /catalog/bolts/din-444/
Лист выбранного изделия
DIN 444 · М5 × 50 · B
Каталожная серия по DIN 444, форма B. Выборка размеров; не полный ряд DIN 444:2017-04.
| Обозначение | Параметр | Значение | Пределы | Основание и пояснение |
|---|---|---|---|---|
| Номинал резьбы | 5 мм | табличное | ||
| Шаг, основной (крупный) | 0,8 мм | табличное | ||
| От оси проушины до торца | 50 мм | табличное | ||
| Диаметр проушины | 12 мм | табличное | ||
| Отверстие проушины | 5 мм | табличное. H9; числовые отклонения здесь не назначены | ||
| Толщина проушины | 6 мм | min 5,8 · max 6 | табличное | |
| Длина резьбового участка | 16 мм | табличное | ||
| Радиус перехода | 2,5 мм | табличное | ||
| Неполная резьба на конце | не задано мм | max 1,6 | табличное. не номинальная длина фаски | |
| Сбег у перехода | не задано мм | табличное. DIN 76-1; отдельное число не подтверждено |
Требования к заказу
- Количество
- не задано
- Материал
- не задано
- Прочность
- не задано
- Покрытие
- не задано
- Комментарий
- не задано
Условия применения данных
- l отсчитывается от оси отверстия проушины до торца стержня. Форма B — конструкция проушины; это не обозначение класса точности.
- Отверстие проушины D₂ H9; толщина S с нижним отклонением −0,2 мм. U ≤ 2P. X₁ относится к DIN 76-1; его число отдельно не подтверждено.
- Назначение — шарнирный откидной прижим. DIN 444 не является грузоподъёмным рым-болтом DIN 580. Грузоподъёмность не назначена.
- Материал, прочность, покрытие, допуск резьбы и конкретное исполнение конца согласуются для партии.
Параметры для согласования. Геометрия не подтверждает наличие, характеристики партии или пригодность конкретного соединения. Выбранные поля допусков и пределы не заменяются величинами, использованными для рисунка.
ПКФ «Стандарт» · /catalog/bolts/din-444/
Лист выбранного изделия
DIN 444 · М5 × 50 · B
Каталожная серия по DIN 444, форма B. Выборка размеров; не полный ряд DIN 444:2017-04.
| Обозначение | Параметр | Значение | Пределы | Основание и пояснение |
|---|---|---|---|---|
| Номинал резьбы | 5 мм | табличное | ||
| Шаг, основной (крупный) | 0,8 мм | табличное | ||
| От оси проушины до торца | 50 мм | табличное | ||
| Диаметр проушины | 12 мм | табличное | ||
| Отверстие проушины | 5 мм | табличное. H9; числовые отклонения здесь не назначены | ||
| Толщина проушины | 6 мм | min 5,8 · max 6 | табличное | |
| Длина резьбового участка | 16 мм | табличное | ||
| Радиус перехода | 2,5 мм | табличное | ||
| Неполная резьба на конце | не задано мм | max 1,6 | табличное. не номинальная длина фаски | |
| Сбег у перехода | не задано мм | табличное. DIN 76-1; отдельное число не подтверждено |
Требования к заказу
- Количество
- не задано
- Материал
- не задано
- Прочность
- не задано
- Покрытие
- не задано
- Комментарий
- не задано
Условия применения данных
- l отсчитывается от оси отверстия проушины до торца стержня. Форма B — конструкция проушины; это не обозначение класса точности.
- Отверстие проушины D₂ H9; толщина S с нижним отклонением −0,2 мм. U ≤ 2P. X₁ относится к DIN 76-1; его число отдельно не подтверждено.
- Назначение — шарнирный откидной прижим. DIN 444 не является грузоподъёмным рым-болтом DIN 580. Грузоподъёмность не назначена.
- Материал, прочность, покрытие, допуск резьбы и конкретное исполнение конца согласуются для партии.
Параметры для согласования. Геометрия не подтверждает наличие, характеристики партии или пригодность конкретного соединения. Выбранные поля допусков и пределы не заменяются величинами, использованными для рисунка.
Нормативная геометрия
Стандарт предусматривает
- Конструкция и область
- Головка с отверстием; метрическая резьба М5–М39
DIN 444:2017-04. Проверка содержания: проверена только часть. Проверена техническая основа выбранных размеров и параметрической схемы. Каталожная серия по DIN 444, форма B. Выборка размеров; не полный ряд DIN 444:2017-04. Характеристики партии и полный ряд за пределами этой области не подтверждены.
Область документа подтверждена в указанном объёме. Размеры выбранной каталожной серии приведены в блоке подбора; принадлежность конкретной партии требует согласования.
Размеры по стандарту
Каталожные сочетания и размерные пределы доступны в выборе выше. Выборка не является полным рядом стандарта.
Размерная выборка
Каталожная серия по DIN 444, форма B. Выборка размеров; не полный ряд DIN 444:2017-04.
Размеры формы B
| d | P | l: от оси проушины | D₂ H9 | D₃ | S (−0,2) | B | R |
|---|---|---|---|---|---|---|---|
| 5 | 0,8 | 50 | 5 | 12 | 6 | 16 | 2,5 |
| 5 | 0,8 | 75 | 5 | 12 | 6 | 16 | 2,5 |
| 6 | 1 | 50 | 6 | 14 | 7 | 18 | 4 |
| 6 | 1 | 75 | 6 | 14 | 7 | 18 | 4 |
| 8 | 1,25 | 50 | 8 | 18 | 9 | 22 | 4 |
| 8 | 1,25 | 75 | 8 | 18 | 9 | 22 | 4 |
| 10 | 1,5 | 75 | 10 | 20 | 12 | 26 | 4 |
| 10 | 1,5 | 100 | 10 | 20 | 12 | 26 | 4 |
| 12 | 1,75 | 75 | 12 | 25 | 14 | 30 | 6 |
| 12 | 1,75 | 100 | 12 | 25 | 14 | 30 | 6 |
| 12 | 1,75 | 120 | 12 | 25 | 14 | 30 | 6 |
| 12 | 1,75 | 130 | 12 | 25 | 14 | 36 | 6 |
| 14 | 2 | 75 | 14 | 28 | 16 | 36 | 6 |
| 14 | 2 | 130 | 14 | 28 | 16 | 36 | 6 |
| 16 | 2 | 130 | 16 | 32 | 17 | 44 | 6 |
| 20 | 2,5 | 140 | 18 | 40 | 22 | 52 | 6 |
Исполнения по стандарту
Подтверждённые для этой выборки исполнения доступны в блоке подбора. Другие исполнения рассматриваются по согласованному чертежу.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, шаг резьбы, поля допуска, класс точности и требования конкретной редакции документа.
Согласование поставки
Исполнение для вашей задачи
Класс прочности, марка материала, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Материал, прочность, покрытие и дополнительные операции согласуются по техническому заданию. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- DIN 444. Официальная карточка: проверены обозначение, редакция, статус и доступные сведения о замене. Библиография, область применения, жизненный цикл и изменения; проверка на указанную дату. Проверено: 2026-09-20. Официальная запись ↗
- DIN 444:2017-04. Открытое название и аннотация нормативного документа у издателя. Полный текст, таблицы и чертежи не изучались и не воспроизводятся. Title / Abstract / Overview; только назначение и перечисленные факты области применения. Проверено: 2026-09-20. Нормативный источник и область проверки ↗
- DIN 444. Размерная основа проверена в объёме, указанном у таблицы и выбранного изделия. Техническая основа карточки Проверено: 2026-10-15
Что ещё требует проверки
- Характеристики конкретной партии, материал, покрытие и поставка подтверждаются отдельно.
