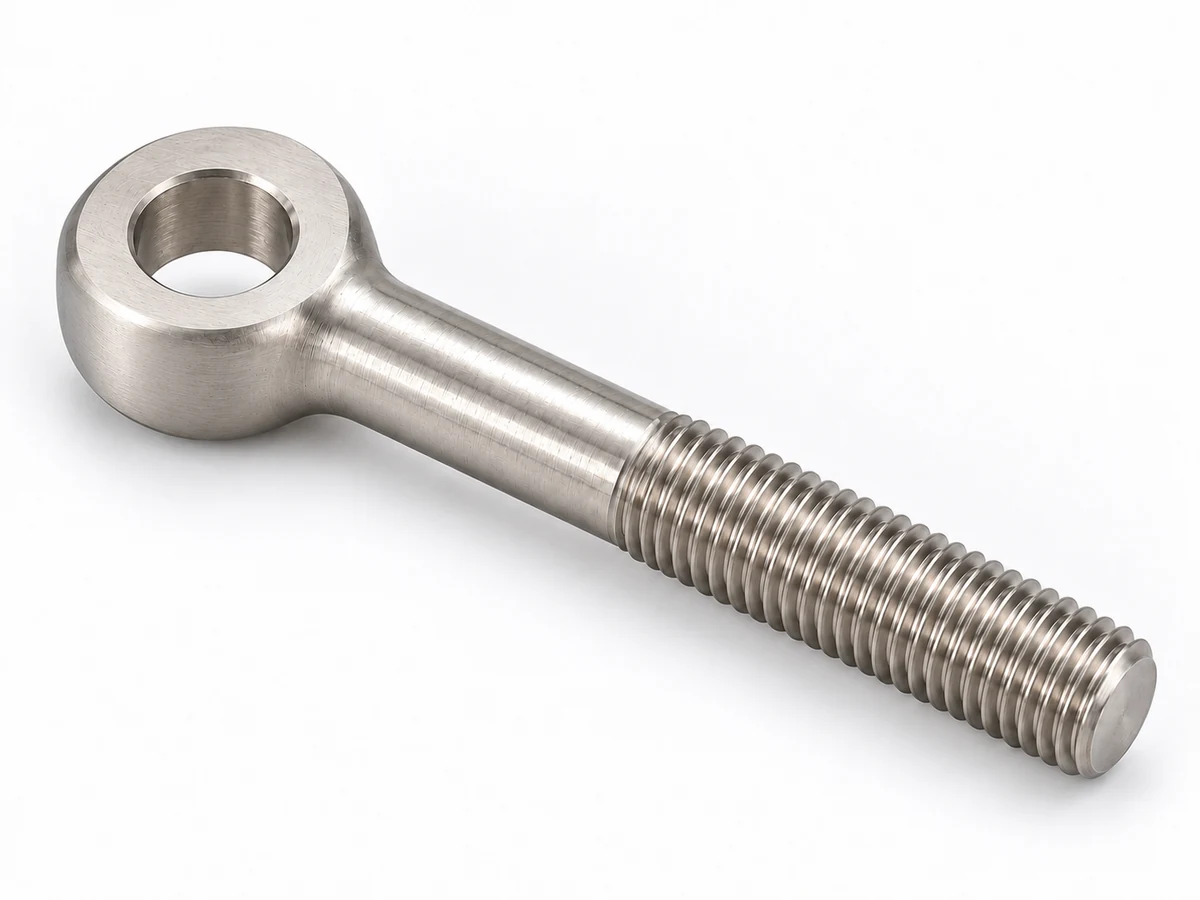

ГОСТ 3033-79 — Болты откидные

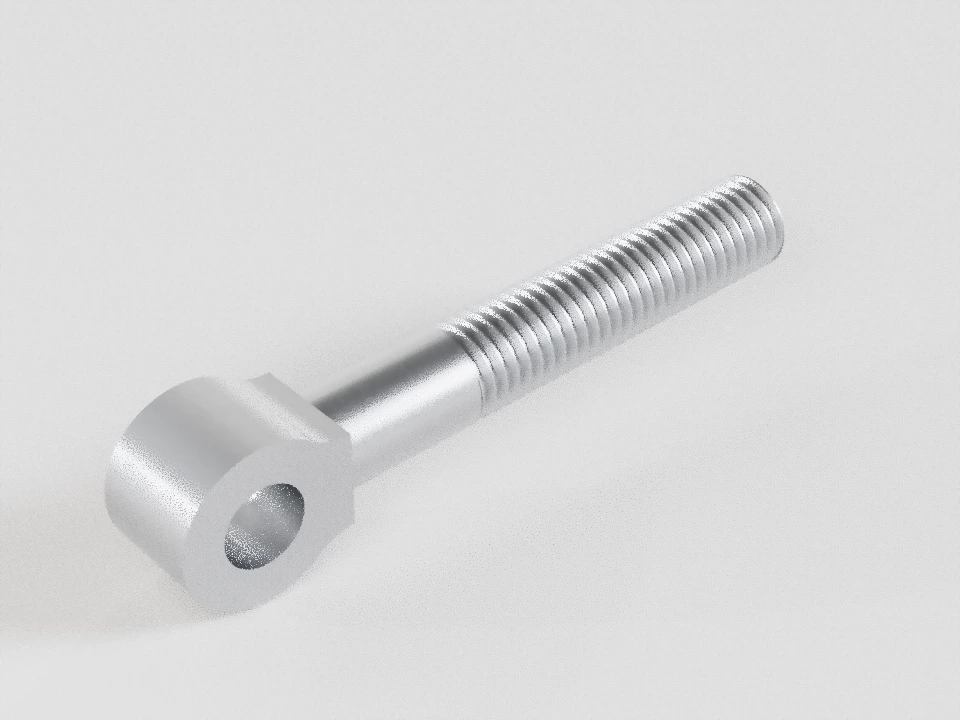

Болт В.М12-6g×80 ГОСТ 3033-79

Издание с изменением № 1 (июль 1987)

Своя геометрия трёх исполнений. L отсчитывается от оси отверстия головки до торца; l₀ — длина резьбовой части от конца. b — ширина головки, не длина резьбы.
Схема не является утверждённым рабочим чертежом; ненормированные переходы показаны условно.

Выберите размер для пояснения базы.

Размеры в мм; углы — в градусах. Прочерк не означает ноль.
Размер / база	Номинал	Минимум	Максимум	Отклонения / источник
d — Номинальный диаметр резьбыНаружный диаметр резьбы	12	11,701	11,966	Δ− -0,299; Δ+ -0,034. Поле 6g до покрытия.ГОСТ 16093-2004, таблицы 3, 5, 7; ГОСТ 24705-2004, п.4.2
P — Основной (крупный) шагОсевой шаг витков	1,75	—	—	Основной шаг метрического ряда.ГОСТ 24705-2004, таблица 1
L — Длина от центра отверстия до концаОсь отверстия головки → торец конца	80	78,5	81,5	Δ− -1,5; Δ+ 1,5. Не от края головки и не от её перехода к стержню.ГОСТ 3033-79, чертёж; ГОСТ 1759.1-82, таблица 2, поз.12
l₀ — Длина резьбовой частиНачало полного профиля → торец конца	50	50	53,5	Δ− 0; Δ+ 3,5. Частный размер по строке выбранного исполнения; сбег не входит в l₀.ГОСТ 3033-79, таблица 1; ГОСТ 1759.1-82, таблица 2
d₁ — Отверстие круглой головки / вилкиПоперёк цилиндрического отверстия	10	10	10,15	Δ− 0; Δ+ 0,15. Класс В: H12; класс С: H14.ГОСТ 3033-79, п.4
D — Диаметр круглой головкиВнешний контур головки	20	—	—	Отклонения штампованного размера — по согласованной поковке, ГОСТ 7505, класс 2.ГОСТ 3033-79, таблица 1
b — Ширина головкиМежду плоскими боковыми поверхностями головки	14	13,84	13,95	Δ− -0,16; Δ+ -0,05. Основной вариант d11; вариант штамповки класса С по п.13 согласуется отдельно.ГОСТ 3033-79, п.6; ГОСТ 25347-82, таблица 7, PDF 18
R — Радиус перехода головки в стерженьСопряжение внешнего контура головки и стержня	8	—	—	Номинал собственной таблицы; отклонения по технологии изготовления.ГОСТ 3033-79, таблица 1
x — Сбег резьбыНачало полного профиля → конец сбега со стороны головки	—	—	4,3	Сбег не входит в l₀; короткий вариант требует технического обоснования.ГОСТ 27148-86, таблица 1
u — Неполный профиль на концеТорец → полный профиль резьбы	3,5	—	—	Входит в L и l₀.ГОСТ 12414-94, конец с фаской
Dкон — Диаметр торца концаТорец конца с фаской	—	—	—	Меньше внутреннего диаметра резьбы; точные угол и длина фаски не назначены.ГОСТ 12414-94
d₂ рез — Средний диаметр резьбыИсходный профиль резьбы	10,863	10,679	10,829	Δ− -0,184; Δ+ -0,034. Основной размер вычислен по профилю; пределы 6g.ГОСТ 16093-2004, таблицы 3, 5, 7; ГОСТ 24705-2004, п.4.2
d₁ рез — Внутренний диаметр исходного профиляИсходный метрический профиль	10,106	—	—	Не назначает двухсторонний допуск готовой впадины.ГОСТ 16093-2004, таблицы 3, 5, 7; ГОСТ 24705-2004, п.4.2
H — Высота исходного треугольникаИсходный профиль	1,51554	—	—	H=√3P/2.ГОСТ 24705-2004, п.4.2
T⊥ — Перпендикулярность оси отверстияОсь отверстия относительно оси стержня на длине 7 мм	—	—	0,1	Степень 13; база 0,5b.ГОСТ 3033-79, п.16а; ГОСТ 24643-81, таблица 4
T× — Пересечение осей головки и отверстияОси головки и отверстия	уточнить	—	—	Степень 13 по таблице 5 ГОСТ 24643. Номинальная база для числового допуска фиксируется в контрольном чертеже.ГОСТ 3033-79, п.16а
Ra — РезьбаПоверхность резьбы	—	—	12,5	Частное обозначение шероховатости на чертеже.ГОСТ 3033-79, чертёж
Ra — Отверстие головкиЦилиндрические поверхности отверстия d₁	—	—	6,3	Частное обозначение шероховатости на чертеже.ГОСТ 3033-79, чертёж
Ra — Плоские поверхности головкиБоковые поверхности головки	—	—	6,3	Частное обозначение шероховатости на чертеже.ГОСТ 3033-79, чертёж

Применение стандарта в РФ

Статус документа в фонде: Действует.

Действует по просмотренной карточке Росстандарта; сведений об ограничении применения в ней не обнаружено.

Проверка источника статуса: 2026-10-01. Росстандарт ↗

Изменения, поправки и даты

Текстовое изменение № 1 · ИУС 11-1987
Учтено в указанном нормативном издании.
Введено: 1988-01-01; зарегистрировано: 1987-07-10. Документ: 3067. Росстандарт ↗

Проверенные таблицы и охват

Полные таблицы стандарта

Все размеры — мм. Прочерк означает отсутствие значения. Минимум, максимум и справочная величина не являются производственным номиналом. Размеры в скобках сохранены, но их применение не рекомендуется.

ГОСТ 3033-79 · Издание с изменением № 1 (июль 1987)

Своя геометрия трёх исполнений. L отсчитывается от оси отверстия головки до торца; l₀ — длина резьбовой части от конца. b — ширина головки, не длина резьбы.

ГОСТ 3033-79, таблица 1: размеры головки исполнений 1 и 2. М14 не рекомендуется.
d	D	d₁	d₂, исп.2	b	l, исп.2	R
5	10	4	1,6	6	2,5	4
6	12	5	1,6	8	2,5	5
8	14	6	2	10	3,5	5
10	18	8	2	12	3,5	6
12	20	10	2	14	3,5	8
14	24	12	3	16	4,5	10
16	28	14	3	18	4,5	10
20	34	18	4	22	5,5	12
24	42	20	4	26	5,5	16
30	52	25	6	34	5,5	20
36	64	30	6	40	7	22

ГОСТ 3033-79, таблица 2: исполнение 3 — вилка. d₁ H12 / H14 для В / С. b₃ справочный по звёздочке чертежа.
d	l₁	l₂ H14	d₁	d₂ шейки	B	b₁	b₂ H12	b₃ справ.
10	16	10	8	12	16	16	8	3,8
12	18	12	10	15	20	20	10	4,8
14	22	14	12	18	24	24	12	5,8
16	26	16	14	20	28	28	14	6,8
20	34	20	18	24	36	36	18	8,8
24	42	24	20	28	40	46	22	11,7
30	52	30	25	35	52	60	30	14,7
36	60	36	30	42	64	68	34	16,7

Исполнения 1 и 2: 114 сочетаний

ГОСТ 3033-79: масса для стали, исполнение 1 (не масса исполнения 2). Буквальные значения не заменены расчётными.
d	L	l₀	Справочная масса 1000 шт., кг
5	25	16	5
5	32	16	6
5	36	20	7
5	40	25	7
5	45	30	8
5	50	30	9
5	55	30	9,5
5	60	30	10
6	32	16	8
6	36	20	9
6	40	25	10
6	45	30	11
6	50	30	12
6	55	30	13
6	60	35	14
6	65	35	15
6	70	35	16
8	36	20	18
8	40	25	19
8	45	30	21
8	50	30	22
8	55	35	24
8	60	35	26
8	65	35	28
8	70	40	29
8	75	45	31
8	80	45	33
10	40	25	32
10	45	30	35
10	50	30	37
10	55	35	40
10	60	40	43
10	65	40	46
10	70	45	49
10	75	45	51
10	80	45	54
10	85	45	57
10	90	55	60
10	95	55	63
10	100	65	66
12	45	30	47
12	50	35	50
12	55	35	54
12	60	40	59
12	65	40	63
12	70	45	67
12	75	45	71
12	80	50	75
12	85	50	80
12	90	60	84
12	95	60	88
12	100	65	92
12	110	75	101
12	125	75	117
14	50	30	83
14	60	40	93
14	65	45	99
14	70	50	104
14	75	50	110
14	80	50	116
14	85	65	122
14	90	65	127
14	95	65	133
14	100	75	138
14	110	75	150
14	125	75	167
14	140	90	170
16	60	40	117
16	70	50	131
16	75	50	137
16	80	55	145
16	85	55	153
16	90	65	160
16	95	65	167
16	100	75	175
16	110	75	192
16	120	75	206
16	125	75	212
16	140	90	235
16	160	110	268
20	80	55	230
20	90	65	250
20	100	75	276
20	110	80	300
20	125	80	330
20	140	95	370
20	160	110	413
20	180	110	460
20	200	110	510
24	100	70	430
24	110	80	459
24	125	80	510
24	140	95	565
24	160	110	631
24	180	110	687
24	200	110	768
24	220	110	840
24	250	125	940
30	125	90	836
30	140	95	926
30	160	110	1026
30	180	110	1140
30	200	110	1250
30	220	110	1365
30	250	125	1530
30	280	125	1690
36	140	95	1466
36	160	100	1612
36	180	125	1768
36	200	125	1923
36	220	125	2030
36	250	125	2300
36	280	140	2500
36	320	140	2800

Исполнение 3: 33 сочетания

ГОСТ 3033-79: масса для стали, исполнение 3. Буквальные значения не заменены расчётными.
d	L	l₀	Справочная масса 1000 шт., кг
10	60	35	48
10	65	40	50
10	70	45	53
12	65	35	80
12	70	40	84
12	75	50	88
12	80	50	91
14	65	30	115
14	70	35	119
14	75	40	123
14	80	45	127
14	85	50	131
14	90	55	135
14	95	60	139
14	100	70	143
16	80	40	202
16	85	45	209
16	90	50	216
16	95	55	222
16	100	60	229
16	110	70	243
20	110	60	446
20	125	70	477
20	140	80	508
24	140	70	811
24	160	80	873
24	180	80	945
24	200	90	1016
30	160	80	1581
30	180	90	1685
30	200	100	1792
36	180	90	2540
36	200	100	2680

ГОСТ 3033-79, приложение 1: стопорение гайки исполнения 2 расклёпанным штифтом. Это отдельная деталь, не откидной болт.
d болта	Диаметр штифта	L штифта, js16	Масса 1000 шт. штифтов, кг
5	1,6	6	0,095
6	1,6	7	0,12
8	2	9,5	0,24
10	2	11,5	0,28
12	2	13,5	0,33
14	3	16	0,88
16	3	18	0,99
20	4	22	2,17
24	4	26	2,62
30	6	32	7,1
36	6	38	8,3

ГОСТ 3033-79, пп.1–3: М5–М36; классы точности В и С; исполнения 1, 2 и 3. Болты станочных приспособлений исключены.
П.4: отверстие головки d₁ — H12 для В и H14 для С. П.6: ширина головки b — d11. П.7: размер l₂ — H14. П.8: прорезь b₂ — H12.
Пп.10, 13: размеры штампованной части — второй класс ГОСТ 7505-89. Для С допускаются ширина b по этому классу, Ra≤100 мкм на поверхностях b и Ra≤20 мкм в отверстии. Конкретные отклонения зависят от согласованной поковки.
П.12: при накатывании диаметр стержня — по ГОСТ 19256-73. Точный диаметр и технология задаются в рабочем чертеже.
Пп.14–16в: резьба ГОСТ 24705-2004, сбег ГОСТ 27148-86, конец с фаской ГОСТ 12414-94; технические требования ГОСТ 1759.0-87, неуказанные допуски и контроль ГОСТ 1759.1-82, дефекты поверхности ГОСТ 1759.2-82.
П.16а: пересечение осей и перпендикулярность оси отверстия к оси стержня на длине 0,5b либо 0,5b₁ — степень 13 для В и 14 для С по ГОСТ 24643-81.
Приложение 1: отверстие исполнения 2 служит для стопорения гайки расклёпанным с двух сторон штифтом. Иные указанные методы стопорения допускаются по соглашению.
М14 применять не рекомендуется. Масса справочная для стали; коэффициенты для латуни 1,08, для бронзы 0,97. Расчёт массы заказа не выполняется.

DIN 444 имеет собственные формы, размеры и редакцию: отдельная карточка DIN 444. Автоматическая взаимозаменяемость не заявляется.

Источники и редакции

ГОСТ 3033-79 — Полный текст: чертёж; таблицы 1 и 2; приложения 1, 2; информационные данные, PDF 2–10
ГОСТ 3033-79 — Библиография; изменения и поправки
ГОСТ 3033-79 — Библиография изменения
