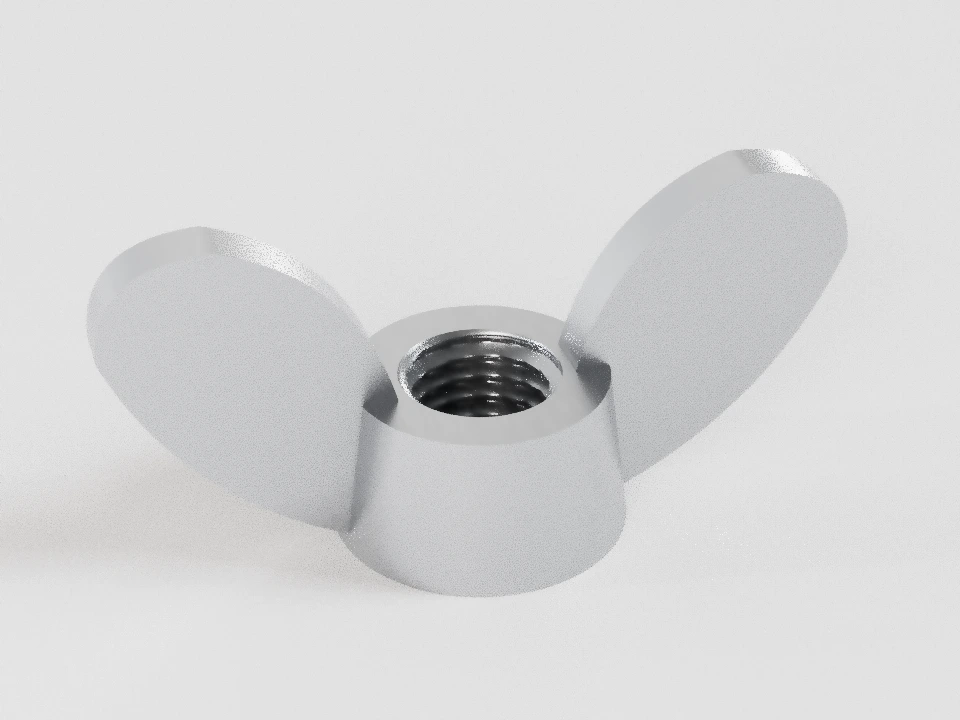

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

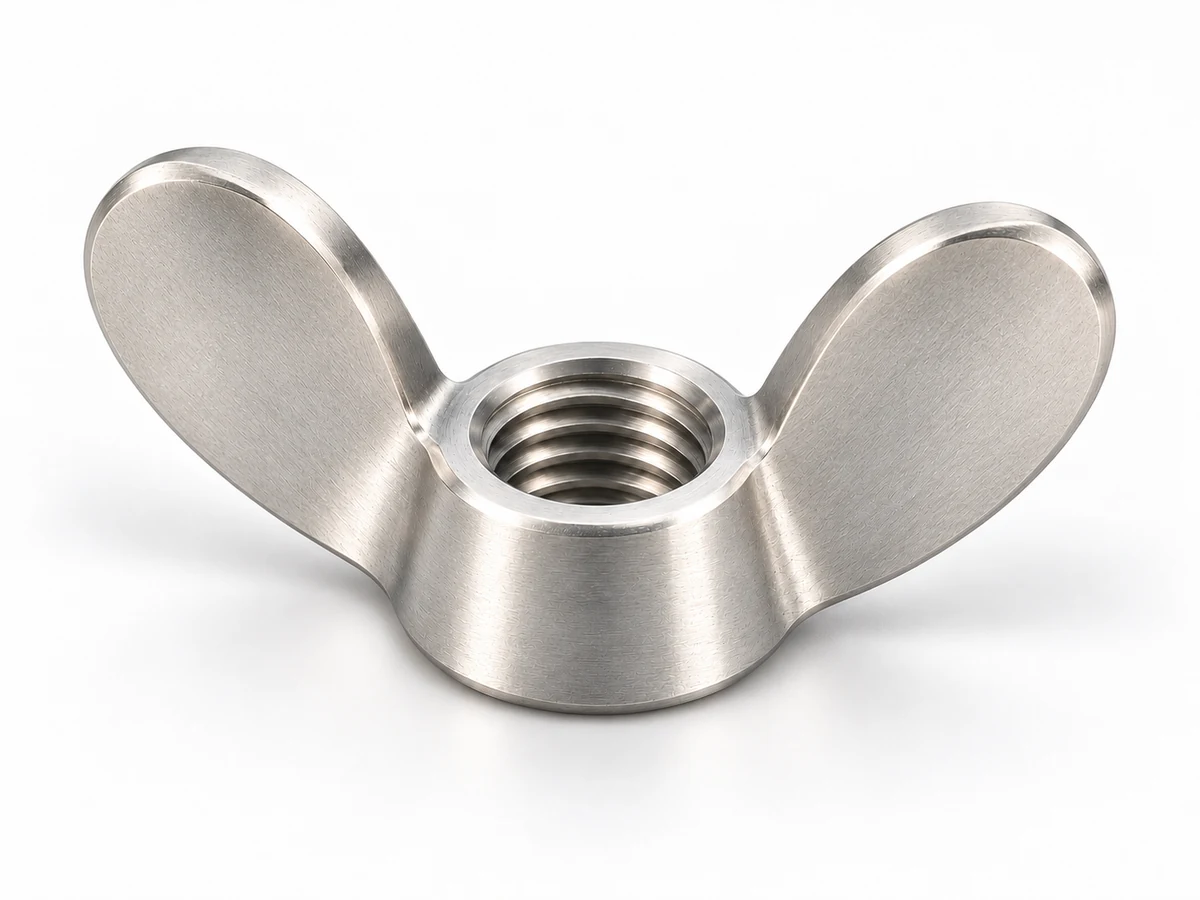

ГОСТ 3032-76 — Гайки-барашки с округлыми крыльями
Полный ряд М3–М24 по ГОСТ 3032-76: два исполнения, основной (крупный) и предусмотренные мелкие шаги.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М12×1,75-6H ГОСТ 3032-76
Гайка М12×1,75-6H ГОСТ 3032-76
- Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
- Размерный ряд по ГОСТ 3032-76.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 12 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 3032-76; 2006, изменения №1,2; Чертёж, таблица с.2; пункты3–10; приложение |
| Шаг резьбы | 1,75 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 3032-76; 2006, изменения №1,2; Чертёж, таблица с.2; пункты3–10; приложение |
| Диаметр основания корпуса | 22 | — | — | — | мм | Нормативный. ГОСТ 3032-76; 2006, изменения №1,2; Чертёж, таблица с.2; пункты3–10; приложение |
| Верхний диаметр корпуса | 19 | — | — | — | мм | Нормативный. ГОСТ 3032-76; 2006, изменения №1,2; Чертёж, таблица с.2; пункты3–10; приложение |
| Размах крыльев | 55 | — | — | — | мм | Нормативный. ГОСТ 3032-76; 2006, изменения №1,2; Чертёж, таблица с.2; пункты3–10; приложение |
| Полная высота | 26 | — | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ 3032-76; 2006, изменения №1,2; Чертёж, таблица с.2; пункты3–10; приложение |
| Высота резьбового корпуса | 12 | js15 | 11,65 | 12,35 | мм | Нормативный. ГОСТ 3032-76; 2006, изменения №1,2; Чертёж, таблица с.2; пункты3–10; приложение |
| Толщина крыла у верхней части | 4 | — | — | — | мм | Нормативный. ГОСТ 3032-76; 2006, изменения №1,2; Чертёж, таблица с.2; пункты3–10; приложение |
| Толщина крыла у основания | 5 | — | — | — | мм | Нормативный. ГОСТ 3032-76; 2006, изменения №1,2; Чертёж, таблица с.2; пункты3–10; приложение |
| Приблизительный радиус закругления крыла | ≈ 8,5 | — | — | — | мм | Приблизительный. ГОСТ 3032-76; 2006, изменения №1,2; Чертёж, таблица с.2; пункты3–10; приложение |
| Радиус у основания крыла | — | — | — | 5 | мм | Нормативный. ГОСТ 3032-76; 2006, изменения №1,2; Чертёж, таблица с.2; пункты3–10; приложение |
| Радиус кромки крыла | — | — | 1 | — | мм | Нормативный. ГОСТ 3032-76; 2006, изменения №1,2; Чертёж, таблица с.2; пункты3–10; приложение |
| Угол входа резьбы | 120 | — | — | — | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 3032-76; 2006, изменения №1,2; Чертёж, таблица с.2; пункты3–10; приложение |
| Угол конуса корпуса | 20 | — | — | — | ° | Нормативный. ГОСТ 3032-76; 2006, изменения №1,2; Чертёж, таблица с.2; пункты3–10; приложение |
| Внутренний диаметр резьбы | 10,106 | 6H | 10,106 | 10,441 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 10,863 | 6H | 10,863 | 11,063 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 12 | — | 12 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 3032-76; 2006, изменения №1,2; Чертёж, таблица с.2; пункты3–10; приложение |
Применение
Ручное крепление
Ушки позволяют перемещать гайку рукой при креплении съёмной детали.
Проверить доступ, форму ушек и условия соединения. Универсальное ручное усилие не назначается.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ 3032-76 · точность В
2006, изменения №1,2
| d | Основной (крупный) P | Мелкие P | D | D₁ | L | H | h | b | b₁ | R | r | r₁ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 0,5 | — | 7 | 6 | 20 | 8 | 3 [2,8…3,2] | 1,2 | 1,5 | ≈ 3 | ≤ 1,5 | — |
| 4 | 0,7 | — | 8 | 7 | 24 | 10 | 4 [3,76…4,24] | 1,5 | 2 | ≈ 4 | ≤ 2 | — |
| 5 | 0,8 | — | 10 | 8 | 28 | 12 | 5 [4,76…5,24] | 2 | 2,5 | ≈ 4,5 | ≤ 2,5 | ≥ 1 |
| 6 | 1 | — | 12 | 10 | 32 | 14 | 6 [5,76…6,24] | 2,5 | 3 | ≈ 5 | ≤ 3 | ≥ 1 |
| 8 | 1,25 | 1 | 15 | 13 | 40 | 18 | 8 [7,71…8,29] | 3 | 3,4 | ≈ 6 | ≤ 4 | ≥ 1 |
| 10 | 1,5 | 1,25 | 18 | 15 | 48 | 22 | 10 [9,71…10,29] | 3,4 | 4 | ≈ 7 | ≤ 4,5 | ≥ 1 |
| 12 | 1,75 | 1,5 | 22 | 19 | 55 | 26 | 12 [11,65…12,35] | 4 | 5 | ≈ 8,5 | ≤ 5 | ≥ 1 |
| (14) | 2 | 1,5 | 26 | 22 | 60 | 30 | 14 [13,65…14,35] | 5 | 6 | ≈ 9 | ≤ 6 | ≥ 1 |
| 16 | 2 | 1,5 | 30 | 26 | 70 | 32 | 14 [13,65…14,35] | 6 | 7 | ≈ 10 | ≤ 7 | ≥ 1 |
| (18) | 2,5 | 1,5 | 32 | 28 | 75 | 34 | 16 [15,65…16,35] | 6 | 7 | ≈ 11 | ≤ 8 | ≥ 1 |
| 20 | 2,5 | 1,5 | 34 | 30 | 85 | 38 | 16 [15,65…16,35] | 7 | 8 | ≈ 11,5 | ≤ 9 | ≥ 1,5 |
| 24 | 3 | 2 | 45 | 38 | 100 | 48 | 20 [19,58…20,42] | 9 | 11 | ≈ 15 | ≤ 11 | ≥ 2,5 |
| d | Основной (крупный) P | Мелкие P | D | D₁ | L | H | h | b | b₁ | R | r | d₁ | n (шт.) | r₁ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 0,7 | — | 8 | 7 | 24 | 10 | 4 [3,76…4,24] | 1,5 | 2 | ≈ 4 | ≤ 2 | 4 [4…4,75] | 2 | — |
| 5 | 0,8 | — | 10 | 8 | 28 | 12 | 5 [4,76…5,24] | 2 | 2,5 | ≈ 4,5 | ≤ 2,5 | 4,5 [4,5…5,25] | 2 | ≥ 1 |
| 6 | 1 | — | 12 | 10 | 32 | 14 | 6 [5,76…6,24] | 2,5 | 3 | ≈ 5 | ≤ 3 | 5 [5…5,75] | 2 | ≥ 1 |
| 8 | 1,25 | 1 | 15 | 13 | 40 | 18 | 8 [7,71…8,29] | 3 | 3,4 | ≈ 6 | ≤ 4 | 6 [6…6,75] | 2 | ≥ 1 |
| 10 | 1,5 | 1,25 | 18 | 15 | 48 | 22 | 10 [9,71…10,29] | 3,4 | 4 | ≈ 7 | ≤ 4,5 | 7 [7…7,9] | 2 | ≥ 1 |
| 12 | 1,75 | 1,5 | 22 | 19 | 55 | 26 | 12 [11,65…12,35] | 4 | 5 | ≈ 8,5 | ≤ 5 | 8,5 [8,5…9,4] | 2 | ≥ 1 |
| (14) | 2 | 1,5 | 26 | 22 | 60 | 30 | 14 [13,65…14,35] | 5 | 6 | ≈ 9 | ≤ 6 | 9 [9…9,9] | 2 | ≥ 1 |
| 16 | 2 | 1,5 | 30 | 26 | 70 | 32 | 14 [13,65…14,35] | 6 | 7 | ≈ 10 | ≤ 7 | 10 [10…10,9] | 2 | ≥ 1 |
| (18) | 2,5 | 1,5 | 32 | 28 | 75 | 34 | 16 [15,65…16,35] | 6 | 7 | ≈ 11 | ≤ 8 | 11 [11…12,1] | 2 | ≥ 1 |
| 20 | 2,5 | 1,5 | 34 | 30 | 85 | 38 | 16 [15,65…16,35] | 7 | 8 | ≈ 11,5 | ≤ 9 | 11,5 [11,5…12,6] | 2 | ≥ 1,5 |
| 24 | 3 | 2 | 45 | 38 | 100 | 48 | 20 [19,58…20,42] | 9 | 11 | ≈ 15 | ≤ 11 | 15 [15…16,1] | 2 | ≥ 2,5 |
Выбрать строку ГОСТ 3032-76
- D
- Диаметр основания корпуса.
- D₁
- Верхний диаметр корпуса.
- L
- Размах крыльев.
- H
- Полная высота.
- h
- Высота резьбового корпуса.
- b
- Толщина крыла у верхней части.
- b₁
- Толщина крыла у основания.
- R
- Приблизительный радиус закругления крыла.
- r
- Радиус у основания крыла.
- r₁
- Радиус кромки крыла.
Исполнения
- Без отверстий в крыльях
- С отверстиями в крыльях
Требования и конструкция
- Исполнение 1 без отверстий в крыльях, исполнение 2 — с отверстиями по требованию потребителя. Для М3 диаметр отверстия в таблице не задан.
- Основное поле резьбы 6H; по требованию потребителя — 5H6H или 6G. Дополнительные поля задаются в требованиях.
- Штампуемые размеры: II класс точности ГОСТ 7505; литые: II класс ГОСТ 26645. Геометрия крыла вне заданных размеров условная.
- Допуск перпендикулярности опоры к оси резьбы: 0,0175×0,8D; соосности резьбы относительно конуса — 2IT15 в диаметральном выражении.
- Указанные в скобках М14 и М18 применять не рекомендуется.
- Высота корпуса не тождественна эффективному зацеплению. Ручной момент и допустимая нагрузка требуют расчёта узла.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| β | Угол входа резьбы | 120 | ° |
| α | Угол конуса корпуса | 20 | ° |
Источник размеров: ГОСТ 3032-76, 2006, изменения №1,2; Чертёж, таблица с.2; пункты3–10; приложение.
Теоретическая масса — ГОСТ 3032-76
Справочная масса 1000 стальных гаек с основным (крупным) шагом по приложению; не масса поставки.
| d | Исполнение | кг / 1000 шт. | Примечание |
|---|---|---|---|
| 3 | 1 | 1,521 | |
| 4 | 1 | 2,735 | |
| 5 | 1 | 4,563 | |
| 6 | 1 | 7,817 | |
| 8 | 1 | 14,9 | |
| 10 | 1 | 24,76 | |
| 12 | 1 | 43,41 | |
| 14 | 1 | 66,19 | |
| 16 | 1 | 94,42 | |
| 18 | 1 | 113,7 | |
| 20 | 1 | 141,8 | |
| 24 | 1 | 310,6 |
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
