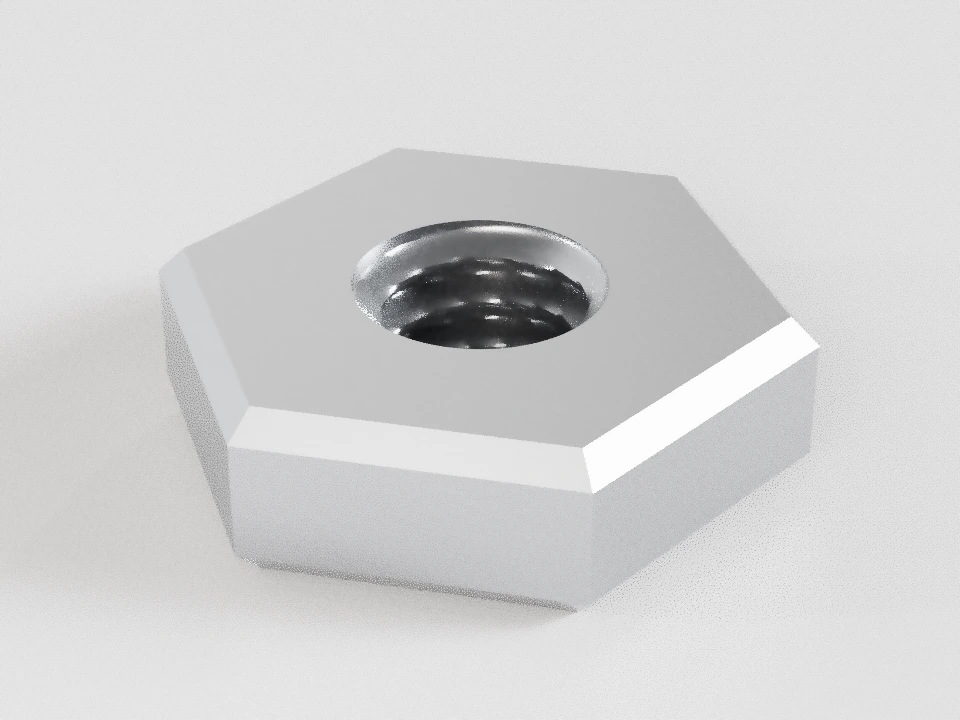

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

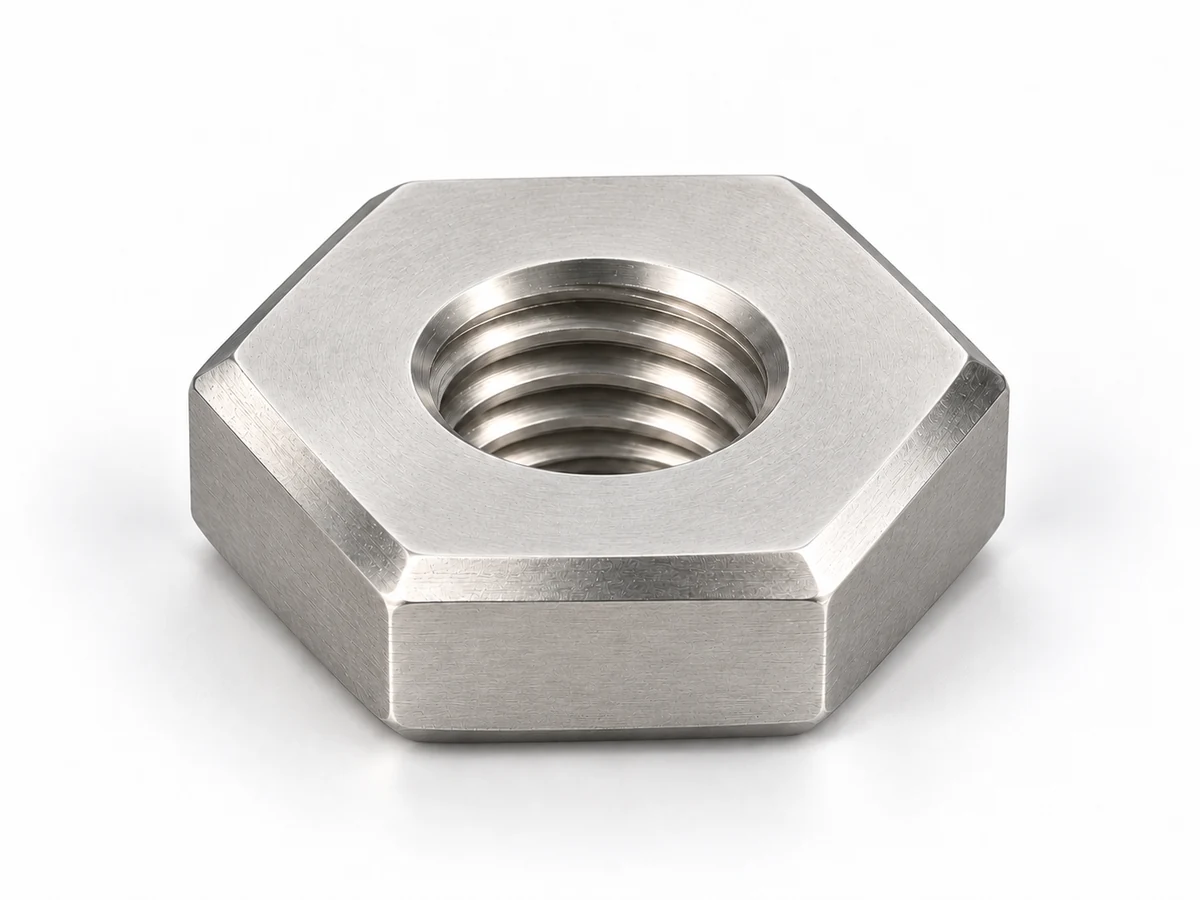

ГОСТ 5929-70 — Гайки шестигранные низкие класса точности А
Гайки шестигранные низкие класса точности А. Размеры и предусмотренные шаги приведены по собственным таблицам выбранного документа.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М1,4×0,3 (S3,2) ГОСТ 5929-70
Гайка М1,4×0,3 (S3,2) ГОСТ 5929-70
- Диаметр в скобках стандарта: применение не рекомендуется.
- Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
- Размерный ряд по ГОСТ 5929-70.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 1,4 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
| Шаг резьбы | 0,3 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
| Размер под ключ | 3,2 | — | — | — | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
| Полная высота | 1 | — | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
| Размер между углами | — | — | 3,4 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
| Диаметр опоры | — | — | 2,9 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
| Диаметр входа резьбы | — | — | 1,4 | 1,61 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
| Включённый угол входной фаски | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
| Внутренний диаметр резьбы | 1,075 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 1,205 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 1,4 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
| Резьба | — | — | — | 3,2 | мкм | Резьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
| Опорные поверхности | — | — | — | 6,3 | мкм | Опорные поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
| Прочие поверхности | — | — | — | 12,5 | мкм | Прочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
Применение
Ограниченная высота
Низкая гайка занимает меньше места по оси. Возможность контрения определяется выбранной конструкцией соединения.
Проверить доступную длину резьбы. Низкую гайку нельзя автоматически заменить нормальной или назначить ей момент затяжки.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ 5929-70 · точность А
Стандартинформ, 2010; изменения № 2–7
| d | Основной (крупный) P | Мелкие P | S | m | e | dᵥ | dₐ |
|---|---|---|---|---|---|---|---|
| (1) | 0,25 | — | 3,2 | 0,8 | ≥ 3,4 | ≥ 2,9 | 1…1,15 |
| (1,4) | 0,3 | — | 3,2 | 1 | ≥ 3,4 | ≥ 2,9 | 1,4…1,61 |
| 1,6 | 0,35 | — | 3,2 | 1 | ≥ 3,4 | ≥ 2,9 | 1,6…1,84 |
| 2 | 0,4 | — | 4 | 1,2 | ≥ 4,3 | ≥ 3,6 | 2…2,3 |
| 2,5 | 0,45 | — | 5 | 1,6 | ≥ 5,5 | ≥ 4,5 | 2,5…2,9 |
| 3 | 0,5 | — | 5,5 | 1,8 | ≥ 6 | ≥ 5 | 3…3,45 |
| (3,5) | 0,6 | — | 6 | 2 | ≥ 6,6 | ≥ 5,4 | 3,5…4 |
| 4 | 0,7 | 0,5 | 7 | 2,2 | ≥ 7,7 | ≥ 6,3 | 4…4,6 |
| 5 | 0,8 | 0,5 | 8 | 2,7 | ≥ 8,8 | ≥ 7,2 | 5…5,75 |
| 6 | 1 | 0,75 | 10 | 3,2 | ≥ 11,1 | ≥ 9 | 6…6,75 |
| 8 | 1,25 | 1 | 13 | 4 | ≥ 14,4 | ≥ 11,7 | 8…8,75 |
| 10 | 1,5 | 1,25 | 16 | 5 | ≥ 17,8 | ≥ 14,6 | 10…10,8 |
| 12 | 1,75 | 1,25 | 18 | 6 | ≥ 20 | ≥ 16,6 | 12…13 |
| (14) | 2 | 1,5 | 21 | 7 | ≥ 23,4 | ≥ 19,6 | 14…15,1 |
| 16 | 2 | 1,5 | 24 | 8 | ≥ 26,8 | ≥ 22,5 | 16…17,3 |
| (18) | 2,5 | 1,5 | 27 | 9 | ≥ 30,1 | ≥ 25,3 | 18…19,4 |
| 20 | 2,5 | 1,5 | 30 | 10 | ≥ 33,5 | ≥ 28,2 | 20…21,6 |
| (22) | 2,5 | 1,5 | 34 | 11 | ≥ 37,7 | ≥ 31,7 | 22…23,8 |
| 24 | 3 | 2 | 36 | 12 | ≥ 40 | ≥ 33,6 | 24…25,9 |
| (27) | 3 | 2 | 41 | 13,5 | ≥ 45,6 | ≥ 38,4 | 27…29,2 |
| 30 | 3,5 | 2 | 46 | 15 | ≥ 51,3 | ≥ 43,1 | 30…32,4 |
| 36 | 4 | 3, 2 — по соглашению | 55 | 18 | ≥ 61,3 | ≥ 51,5 | 36…38,9 |
| 42 | 4,5 | 3, 2 — по соглашению | 65 | 21 | ≥ 72,6 | ≥ 61 | 42…45,4 |
| 48 | 5 | 3, 2 — по соглашению | 75 | 24 | ≥ 83,9 | ≥ 70,5 | 48…51,8 |
Выбрать строку ГОСТ 5929-70
- S
- Размер под ключ.
- m
- Полная высота.
- e
- Размер между углами.
- dᵥ
- Диаметр опоры.
- dₐ
- Диаметр входа резьбы.
Исполнения
- Две наружные фаски
| d | S | e ≥ | dᵥ ≥ | кг / 1000 шт. |
|---|---|---|---|---|
| 10 | 17 | ≥ 18,9 | ≥ 15,6 | — |
| 12 | 19 | ≥ 21,1 | ≥ 17,4 | — |
| 14 | 22 | ≥ 24,5 | ≥ 20,6 | — |
| 22 | 32 | ≥ 35,7 | ≥ 30 | — |
Требования и конструкция
- Материал, группа механических свойств и покрытие указываются отдельно; геометрия не подтверждает возможность поставки.
- Низкая гайка имеет ограниченную несущую способность. Обозначения классов 04/05 сохраняют ведущий ноль и не относятся к классам болтов.
- Диаметры М36–М48 с шагом 2 мм — только по соглашению. Историческая ветвь сохранена отдельно от ГОСТ ISO 4035/8675.
- Поле 6H встречается в примерах обозначения; оно не назначается автоматически всем размерам и материалам. Уточнить поле по техническим требованиям.
Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол наружной фаски | 15…30 | ° |
| β | Включённый угол входной фаски | 90…120 | ° |
| Ra | Резьба | 3,2 | мкм |
| Ra | Опора | 6,3 | мкм |
| Ra | Прочие поверхности | 12,5 | мкм |
Источник размеров: ГОСТ 5929-70, Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М1,4×0,3 (S3,2) ГОСТ 5929-70
Начальный пример. Стандартинформ, 2010; изменения № 2–7
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 1,4 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
| Шаг резьбы | 0,3 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
| Размер под ключ | 3,2 | — | — | — | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
| Полная высота | 1 | — | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
| Размер между углами | — | — | 3,4 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
| Диаметр опоры | — | — | 2,9 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
| Диаметр входа резьбы | — | — | 1,4 | 1,61 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
| Включённый угол входной фаски | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
| Внутренний диаметр резьбы | 1,075 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 1,205 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 1,4 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
| Резьба | — | — | — | 3,2 | мкм | Резьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
| Опорные поверхности | — | — | — | 6,3 | мкм | Опорные поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
| Прочие поверхности | — | — | — | 12,5 | мкм | Прочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 5929-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; п.4; приложение 2 |
