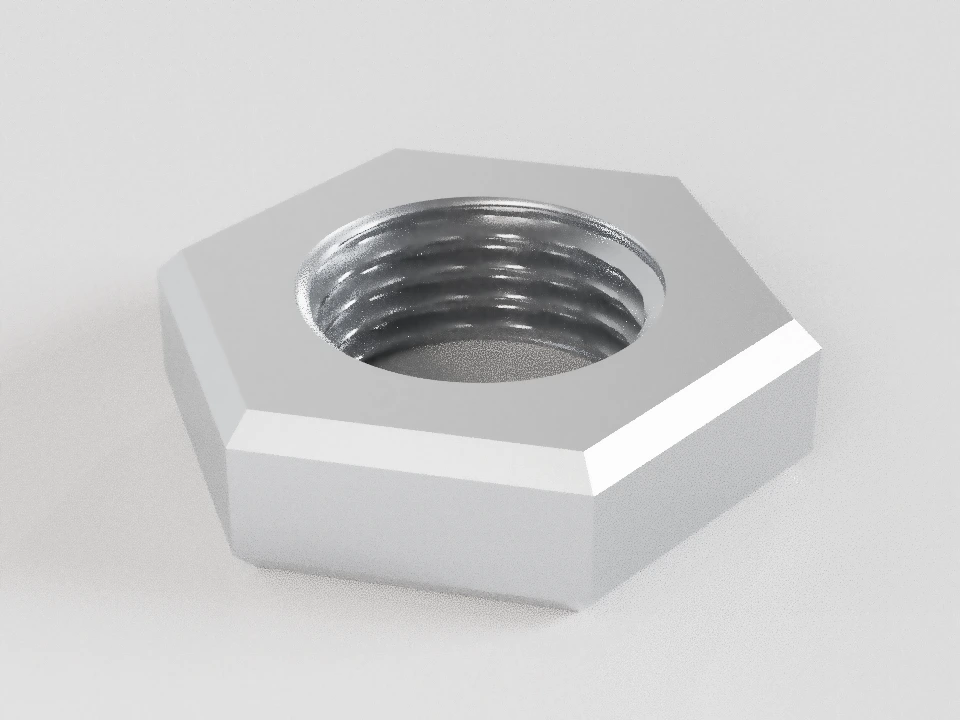

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

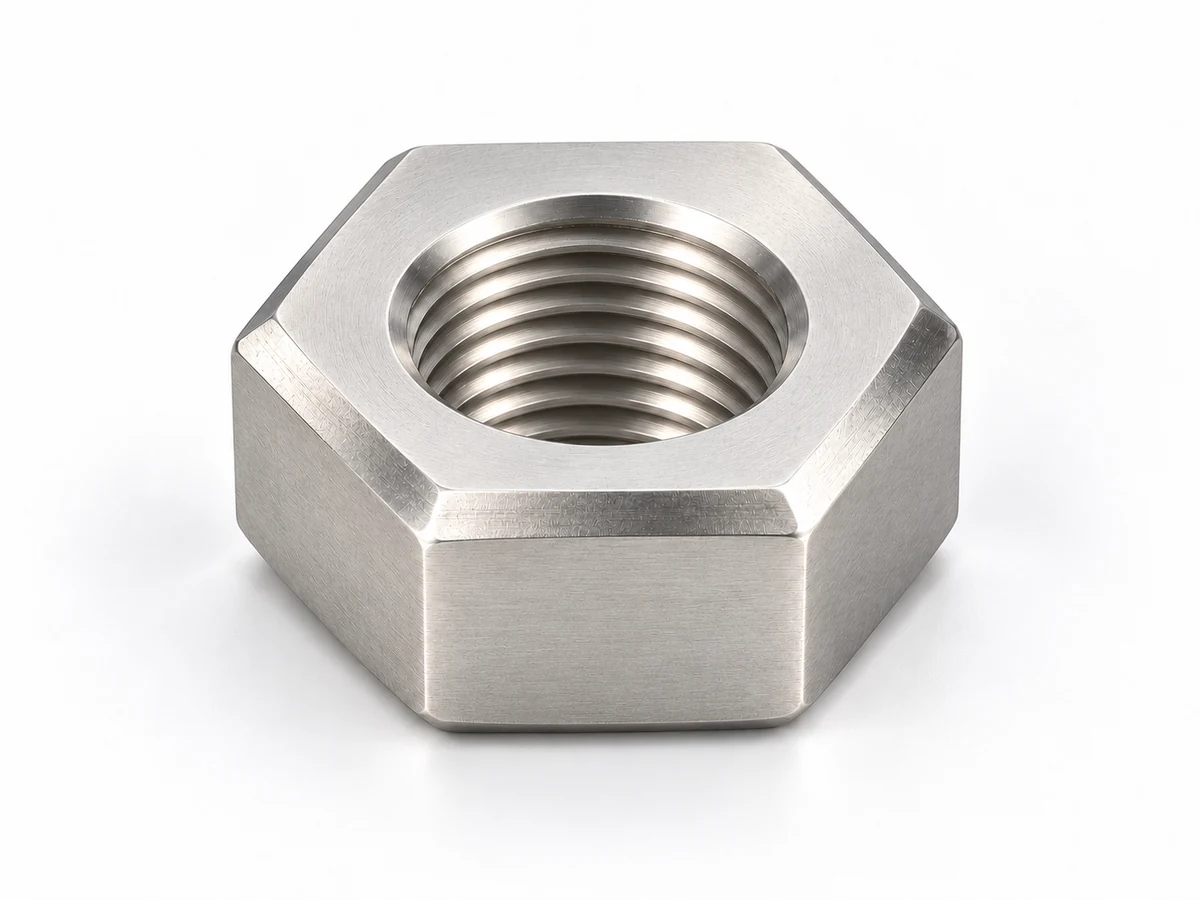

ГОСТ ISO 8675-2014 — Гайки шестигранные низкие с мелкой резьбой и фаской (тип 0)
Гайки шестигранные низкие с мелкой резьбой и фаской (тип 0). Размеры и предусмотренные шаги приведены по собственным таблицам выбранного документа.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М10×1-6H (S16) ГОСТ ISO 8675-2014
Гайка М10×1-6H (S16) ГОСТ ISO 8675-2014
- Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
- Размерный ряд по ГОСТ ISO 8675-2014.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 10 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ ISO 8675-2014; Официальное издание, 2015; ISO 8675:2012, IDT; Рисунок 1; таблицы 1, 2, 3 |
| Шаг резьбы | 1 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. мелкий шаг. Нормативный. ГОСТ ISO 8675-2014; Официальное издание, 2015; ISO 8675:2012, IDT; Рисунок 1; таблицы 1, 2, 3 |
| Размер под ключ | 16 | — | 15,73 | 16 | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ ISO 8675-2014; Официальное издание, 2015; ISO 8675:2012, IDT; Рисунок 1; таблицы 1, 2, 3 |
| Полная высота | — | — | 4,7 | 5 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ ISO 8675-2014; Официальное издание, 2015; ISO 8675:2012, IDT; Рисунок 1; таблицы 1, 2, 3 |
| Минимальная высота шестигранной части | — | — | 3,76 | — | мм | Нормативный. ГОСТ ISO 8675-2014; Официальное издание, 2015; ISO 8675:2012, IDT; Рисунок 1; таблицы 1, 2, 3 |
| Диаметр входа резьбы | — | — | 10 | 10,8 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ ISO 8675-2014; Официальное издание, 2015; ISO 8675:2012, IDT; Рисунок 1; таблицы 1, 2, 3 |
| Диаметр опоры | — | — | 14,63 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ ISO 8675-2014; Официальное издание, 2015; ISO 8675:2012, IDT; Рисунок 1; таблицы 1, 2, 3 |
| Размер между углами | — | — | 17,77 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ ISO 8675-2014; Официальное издание, 2015; ISO 8675:2012, IDT; Рисунок 1; таблицы 1, 2, 3 |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ ISO 8675-2014; Официальное издание, 2015; ISO 8675:2012, IDT; Рисунок 1; таблицы 1, 2, 3 |
| Включённый угол входной фаски | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ ISO 8675-2014; Официальное издание, 2015; ISO 8675:2012, IDT; Рисунок 1; таблицы 1, 2, 3 |
| Внутренний диаметр резьбы | 8,917 | 6H | 8,917 | 9,153 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 9,35 | 6H | 9,35 | 9,5 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 10 | — | 10 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ ISO 8675-2014; Официальное издание, 2015; ISO 8675:2012, IDT; Рисунок 1; таблицы 1, 2, 3 |
Применение
Ограниченная высота
Низкая гайка занимает меньше места по оси. Возможность контрения определяется выбранной конструкцией соединения.
Проверить доступную длину резьбы. Низкую гайку нельзя автоматически заменить нормальной или назначить ей момент затяжки.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ ISO 8675-2014 · точность А до М16 / В свыше М16
Официальное издание, 2015; ISO 8675:2012, IDT
| d | Основной (крупный) P | Мелкие P | s | m | mᵥ | dₐ | dᵥ | e |
|---|---|---|---|---|---|---|---|---|
| 8 | — | 1 | 13 [12,73…13] | 3,7…4 | ≥ 2,96 | 8…8,75 | ≥ 11,63 | ≥ 14,38 |
| 10 | — | 1, 1,25 — по соглашению | 16 [15,73…16] | 4,7…5 | ≥ 3,76 | 10…10,8 | ≥ 14,63 | ≥ 17,77 |
| 12 | — | 1,5, 1,25 — по соглашению | 18 [17,73…18] | 5,7…6 | ≥ 4,56 | 12…13 | ≥ 16,63 | ≥ 20,03 |
| (14) | — | 1,5 — по соглашению | 21 [20,67…21] | 6,42…7 | ≥ 5,14 | 14…15,1 | ≥ 19,64 | ≥ 23,36 |
| 16 | — | 1,5 | 24 [23,67…24] | 7,42…8 | ≥ 5,94 | 16…17,3 | ≥ 22,49 | ≥ 26,75 |
| (18) | — | 1,5 — по соглашению | 27 [26,16…27] | 8,42…9 | ≥ 6,74 | 18…19,5 | ≥ 24,85 | ≥ 29,56 |
| 20 | — | 1,5, 2 — по соглашению | 30 [29,16…30] | 9,1…10 | ≥ 7,28 | 20…21,6 | ≥ 27,7 | ≥ 32,95 |
| (22) | — | 1,5 — по соглашению | 34 [33…34] | 9,9…11 | ≥ 7,92 | 22…23,7 | ≥ 31,35 | ≥ 37,29 |
| 24 | — | 2 | 36 [35…36] | 10,9…12 | ≥ 8,72 | 24…25,9 | ≥ 33,25 | ≥ 39,55 |
| (27) | — | 2 — по соглашению | 41 [40…41] | 12,4…13,5 | ≥ 9,92 | 27…29,1 | ≥ 38 | ≥ 45,2 |
| 30 | — | 2 | 46 [45…46] | 13,9…15 | ≥ 11,12 | 30…32,4 | ≥ 42,75 | ≥ 50,85 |
| (33) | — | 2 — по соглашению | 50 [49…50] | 15,4…16,5 | ≥ 12,32 | 33…35,6 | ≥ 46,55 | ≥ 55,37 |
| 36 | — | 3 | 55 [53,8…55] | 16,9…18 | ≥ 13,52 | 36…38,9 | ≥ 51,11 | ≥ 60,79 |
| (39) | — | 3 — по соглашению | 60 [58,8…60] | 18,2…19,5 | ≥ 14,56 | 39…42,1 | ≥ 55,86 | ≥ 66,44 |
| 42 | — | 3 | 65 [63,1…65] | 19,7…21 | ≥ 15,76 | 42…45,4 | ≥ 59,95 | ≥ 71,3 |
| (45) | — | 3 — по соглашению | 70 [68,1…70] | 21,2…22,5 | ≥ 16,96 | 45…48,6 | ≥ 64,7 | ≥ 76,95 |
| 48 | — | 3 | 75 [73,1…75] | 22,7…24 | ≥ 18,16 | 48…51,8 | ≥ 69,45 | ≥ 82,6 |
| (52) | — | 4 — по соглашению | 80 [78,1…80] | 24,7…26 | ≥ 19,76 | 52…56,2 | ≥ 74,2 | ≥ 88,25 |
| 56 | — | 4 | 85 [82,8…85] | 26,7…28 | ≥ 21,36 | 56…60,5 | ≥ 78,66 | ≥ 93,56 |
| (60) | — | 4 — по соглашению | 90 [87,8…90] | 28,7…30 | ≥ 22,96 | 60…64,8 | ≥ 83,41 | ≥ 99,21 |
| 64 | — | 4 | 95 [92,8…95] | 30,4…32 | ≥ 24,32 | 64…69,1 | ≥ 88,16 | ≥ 104,86 |
Выбрать строку ГОСТ ISO 8675-2014
- s
- Размер под ключ.
- m
- Полная высота.
- mᵥ
- Минимальная высота шестигранной части.
- dₐ
- Диаметр входа резьбы.
- dᵥ
- Диаметр опоры.
- e
- Размер между углами.
Исполнения
- Две наружные фаски
Требования и конструкция
- Материал, группа механических свойств и покрытие указываются отдельно; геометрия не подтверждает возможность поставки.
- Класс точности A при d≤16 мм, B при d>16 мм. Таблица 3 прямо задаёт 6H. Основной (крупный) шаг этим стандартом не предусмотрен.
- Диаметры и резьбы таблицы 2 ограниченного применения; соответствующие шаги отмечены отдельно.
- Сталь: классы 04 и 05 при d≤39 мм, свыше — по соглашению. Нержавеющая сталь: A2/A4-035 до M24, A2/A4-025 при 24<d≤39 мм; свыше — по соглашению.
- Низкая гайка имеет меньшую нагрузочную способность; применение контргайкой проверяют расчётом соединения.
Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол наружной фаски | 15…30 | ° |
| β | Включённый угол входной фаски | 90…120 | ° |
Источник размеров: ГОСТ ISO 8675-2014, Официальное издание, 2015; ISO 8675:2012, IDT; Рисунок 1; таблицы 1, 2, 3.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
