ГОСТ 3128-70 Штифты цилиндрические незакалённые

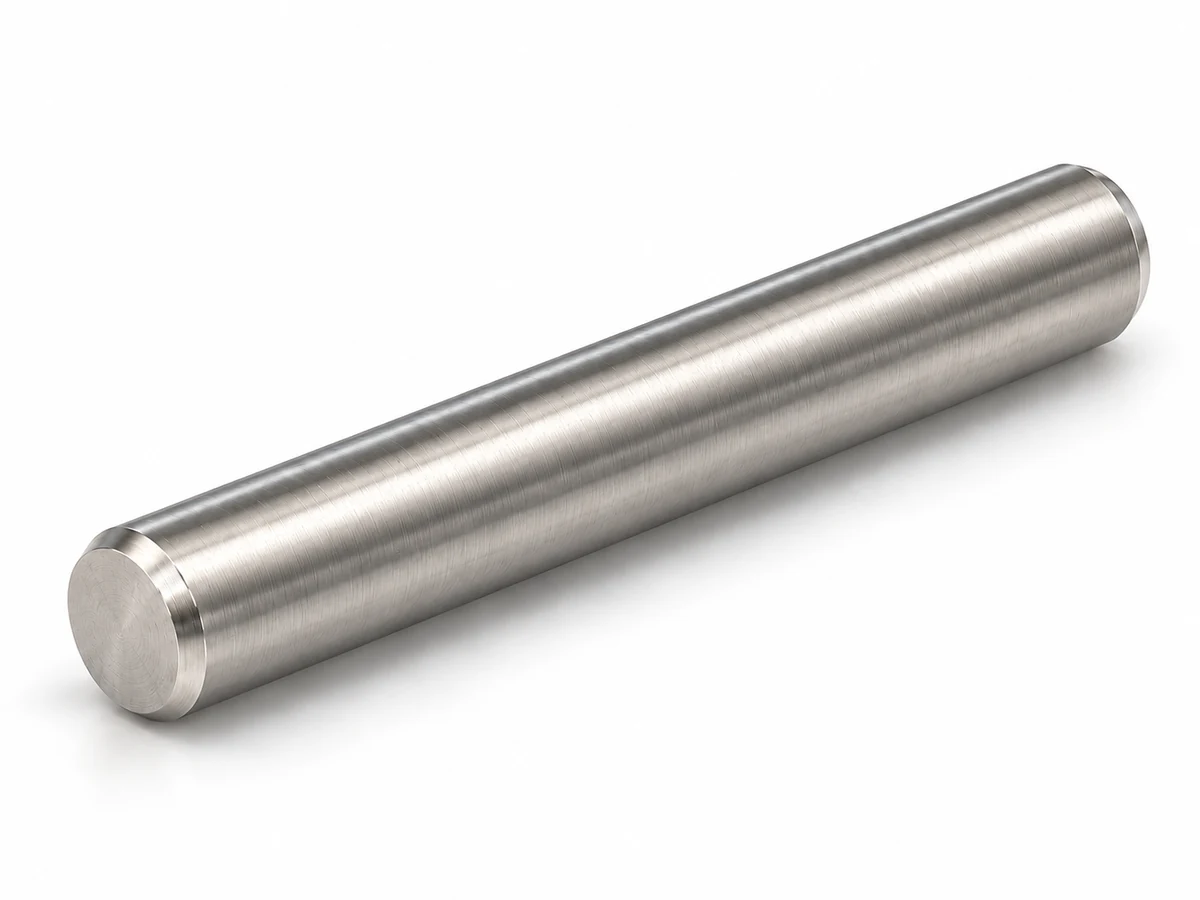

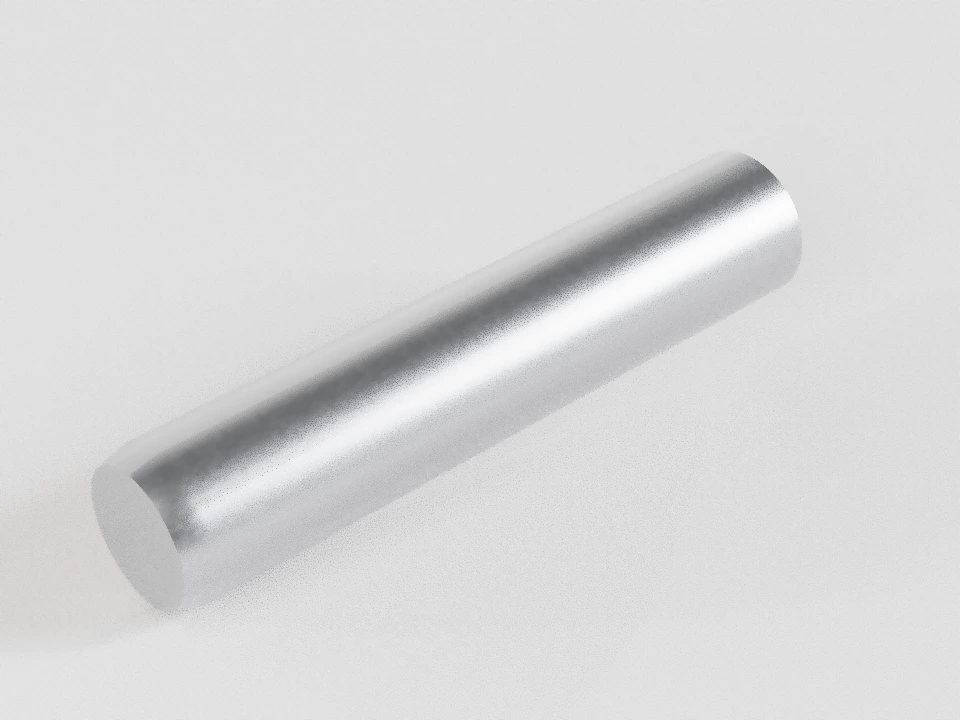

Цилиндрический незакалённый штифт для взаимного позиционирования деталей. Три исполнения имеют разные концы и классы точности.
Полный ряд сочетаний диаметра и длины — по таблице ГОСТ 3128; нерекомендуемые размеры выделены.
Статус документа и изменения
Применение стандарта в РФ
Статус документа в фонде: Действует.
В карточке Росстандарта ограничения применения в РФ и указания о заменяющих стандартах не приведены.
Проверка источника статуса: 2026-09-20. Росстандарт ↗
Изменения, поправки и даты
- Текстовое изменение № 1 · ИУС 3-1979
Содержание изменения в библиографической карточке не раскрыто; технические значения автоматически не пересмотрены.
Введено: 1979-02-01; зарегистрировано: 1979-01-29. Документ: 263. Росстандарт ↗
- Текстовое изменение; Изменено заглавие № 3 · ИУС 8-1988
Cм. зaглaвиe
Введено: 1989-01-01; зарегистрировано: 1988-05-11. Документ: 1291. Росстандарт ↗
- Текстовое изменение № 2 · ИУС 3-1984
Содержание изменения в библиографической карточке не раскрыто; технические значения автоматически не пересмотрены.
Введено: 1984-07-01; зарегистрировано: 1983-12-17. Документ: 6165. Росстандарт ↗
Геометрия и исполнение
Выбрать штифт
Перетаскивайте увеличенный чертёж; стрелки перемещают вид. Нажмите размер на чертеже или в таблице, чтобы подсветить его. Размеры в миллиметрах, если не указано иное.
| Параметр | Номинал / пределы | Условие |
|---|
Материал, обработка и контроль
Работа в узле
Схема узла объясняет принцип действия. Посадку, прочность и способ закрепления проверяют для конкретного соединения. Движение включается только кнопками.
Подобрать по измеренному образцу
Пустое поле — неизвестный размер. Все введённые размеры должны относиться к одному варианту. Погрешность измерения ±u не заменяет допуск.
Для конуса d измеряют у малого основания рабочей конической части, dₖ — у большого; Для двух промежуточных сечений заполните все четыре поля D₁, D₂, x₁, L₁₂. Сечения должны лежать на гладком конусе вне фасок, сферы, резьбы и разреза. x₁ отсчитывают от теоретического малого основания вдоль оси; второе сечение расположено ближе к большому основанию. Пересчёт по идеальному конусу 1:50 не подтверждает допуск его угла. Материал, твёрдость и состояние обработки из размеров не определяются.
Редактируемое задание для производства
Это локальный проект задания. Кнопка печати открывает стандартный диалог браузера. При изменении размеров соответствие исходному стандарту не заявляется.
Краткие сведения основного документа
Нормативная геометрия
Стандарт предусматривает
- Диаметр по области применения
- 0,6–50 мм
- Класс точности
- А, В, С — по исполнению
- Форма изделия
- Цилиндрический штифт
Переиздание сентября 1992 года, изменения № 1–3; сборник 1993 года. Проверка содержания: проверена только часть. Проверена конечная матрица сочетаний указанного издания. Прочерки сохранены; неизвестные пределы и спорные значения отмечены отдельно. Справочные и приблизительные размеры не являются интервалами допуска.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Допустимые сочетания размеров
ГОСТ 3128-70 · все сочетания d × l (436)
Проверена конечная матрица сочетаний указанного издания. Прочерки сохранены; неизвестные пределы и спорные значения отмечены отдельно. Справочные и приблизительные размеры не являются интервалами допуска.
| d, мм | Разрешённые длины l, мм — выбрать |
|---|---|
| 0,6 | |
| 0,8 | |
| 1 | |
| 1,2 | |
| 1,5 | |
| 1,6 | |
| 2 | |
| 2,5 | |
| 3 | |
| 4 | |
| 5 | |
| 6 | |
| 8 | |
| 10 | |
| 12 | |
| 16 | |
| 20 | |
| 25 | |
| 30 | |
| 32 | |
| 40 | |
| 50 |
Исполнения и обработка
Связанные стандарты и различия
| Документ | Диаметры / сочетания d × l | Исполнения | Особенности |
|---|---|---|---|
| ГОСТ 3128-70 | 22 / 436 | 1 · класс А · m6; 2 · класс В · h8; 3 · класс С · h11; 1 · класс А · n6 · нерекомендуемое поле; 2 · класс В · h9 · нерекомендуемое поле | Цилиндрическая рабочая поверхность задаёт положение, форма конца помогает вводу. Точность и шероховатость выбираются явно. |
