ГОСТ 14229-93
- А · стандартный
- В · нефиксирующий
Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Карточка стандарта / Штифты
ГОСТ 14229-93 Цилиндрические пружинные штифты с прорезью

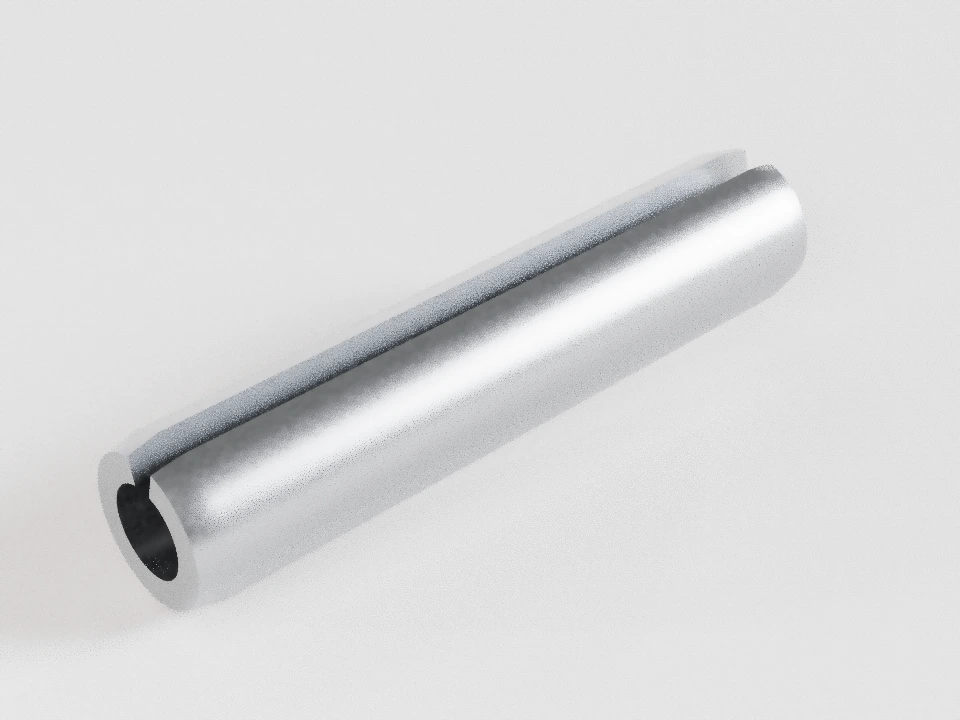

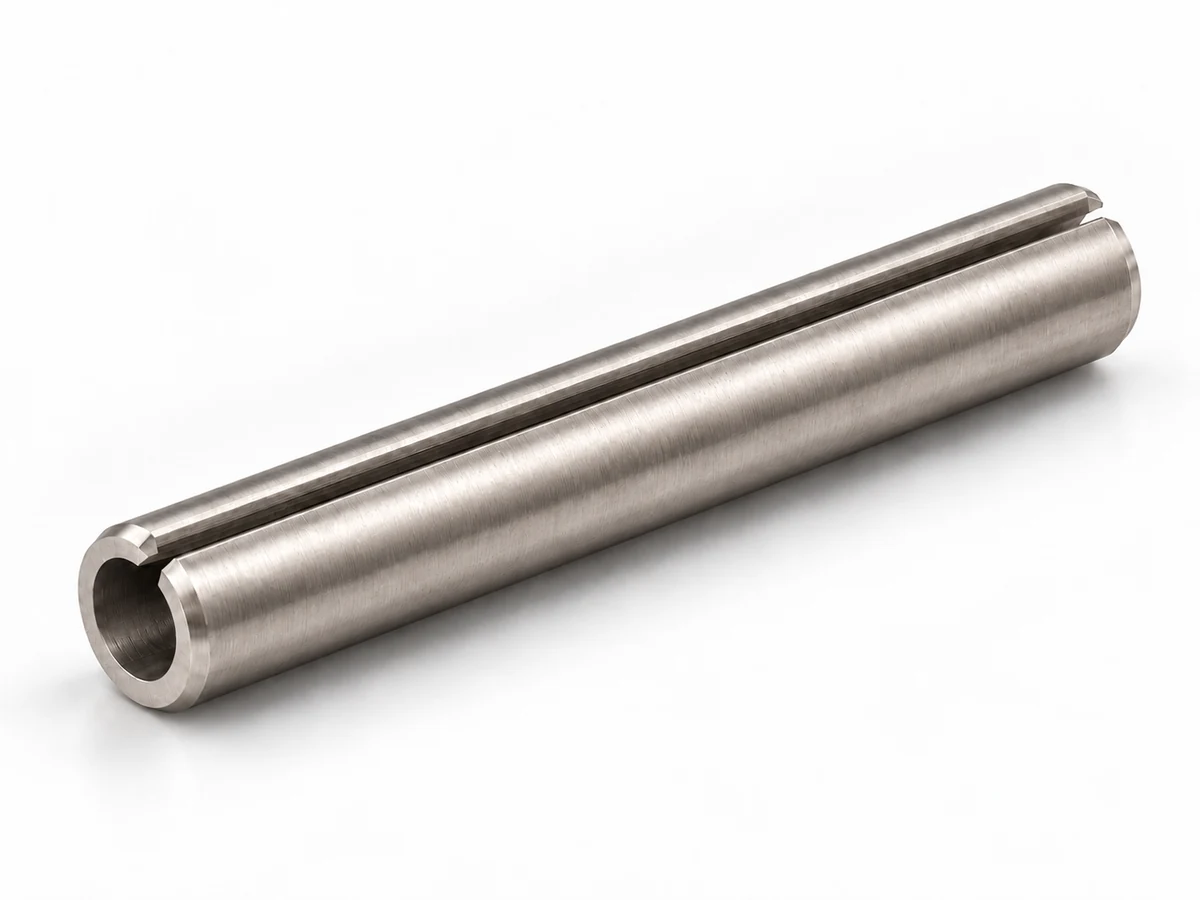

Пружинный штифт с прорезью: свободный наружный диаметр, условный диаметр отверстия и толщина стенки показаны раздельно.
Полная таблица ГОСТ 14229-93, тип А и согласуемый нефиксирующий тип В.
Статус документа и изменения
Применение стандарта в РФ
Статус документа в фонде: Действует.
По карточке Росстандарта документ действует. Поля отмены в части, замены и «На территории РФ пользоваться» не содержат ограничений на дату проверки.
Начало указанного режима: 1995-01-01.
Проверка источника статуса: 2026-09-20. Росстандарт ↗
Геометрия и исполнение
Выбрать штифт
Перетаскивайте увеличенный чертёж; стрелки перемещают вид. Нажмите размер на чертеже или в таблице, чтобы подсветить его. Размеры в миллиметрах, если не указано иное.
| Параметр | Номинал / пределы | Условие |
|---|
Материал, обработка и контроль
Работа в узле
Схема узла объясняет принцип действия. Посадку, прочность и способ закрепления проверяют для конкретного соединения. Движение включается только кнопками.
Подобрать по измеренному образцу
Пустое поле — неизвестный размер. Все введённые размеры должны относиться к одному варианту. Погрешность измерения ±u не заменяет допуск.
Для конуса d измеряют у малого основания рабочей конической части, dₖ — у большого; Для двух промежуточных сечений заполните все четыре поля D₁, D₂, x₁, L₁₂. Сечения должны лежать на гладком конусе вне фасок, сферы, резьбы и разреза. x₁ отсчитывают от теоретического малого основания вдоль оси; второе сечение расположено ближе к большому основанию. Пересчёт по идеальному конусу 1:50 не подтверждает допуск его угла. Материал, твёрдость и состояние обработки из размеров не определяются.
Редактируемое задание для производства
Это локальный проект задания. Кнопка печати открывает стандартный диалог браузера. При изменении размеров соответствие исходному стандарту не заявляется.
Краткие сведения основного документа
Нормативная геометрия
Стандарт предусматривает
- Конструкция и область
- Пружинный штифт с прорезью; тип А — стандартный, тип В — нефиксирующий.
Издательство стандартов, 1994; основа ISO 8752:1987. Проверка содержания: проверена только часть. Все 28 диаметров и сочетания длин внутри жирной границы таблицы 1. При d=12 форма второго конца требует уточнения по чертежу изделия. Размеры прорези не выдуманы.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Допустимые сочетания размеров
ГОСТ 14229-93 · все сочетания d × l (690)
Все 28 диаметров и сочетания длин внутри жирной границы таблицы 1. При d=12 форма второго конца требует уточнения по чертежу изделия. Размеры прорези не выдуманы.
| d, мм | Разрешённые длины l, мм — выбрать |
|---|---|
| 1 | |
| 1,5 | |
| 2 | |
| 2,5 | |
| 3 | |
| 3,5 | |
| 4 | |
| 4,5 | |
| 5 | |
| 6 | |
| 8 | |
| 10 | |
| 12 | |
| 13 | |
| 14 | |
| 16 | |
| 18 | |
| 20 | |
| 21 | |
| 25 | |
| 28 | |
| 30 | |
| 32 | |
| 35 | |
| 38 | |
| 40 | |
| 45 | |
| 50 |
ISO 8752:2009 · все сочетания d × l (685)
Проверена конечная матрица сочетаний указанного издания. Прочерки сохранены; неизвестные пределы и спорные значения отмечены отдельно. Справочные и приблизительные размеры не являются интервалами допуска.
| d, мм | Разрешённые длины l, мм — выбрать |
|---|---|
| 1 | |
| 1,5 | |
| 2 | |
| 2,5 | |
| 3 | |
| 3,5 | |
| 4 | |
| 4,5 | |
| 5 | |
| 6 | |
| 8 | |
| 10 | |
| 12 | |
| 13 | |
| 14 | |
| 16 | |
| 18 | |
| 20 | |
| 21 | |
| 25 | |
| 28 | |
| 30 | |
| 32 | |
| 35 | |
| 38 | |
| 40 | |
| 45 | |
| 50 |
Исполнения и обработка
ISO 8752:2009
- St · две фаски
- St · одна фаска (допустимый вариант)
- A · две фаски
- A · одна фаска (допустимый вариант)
- C · две фаски
- C · одна фаска (допустимый вариант)
Связанные стандарты и различия
| Документ | Диаметры / сочетания d × l | Исполнения | Особенности |
|---|---|---|---|
| ГОСТ 14229-93 | 28 / 690 | А · стандартный; В · нефиксирующий | Свободный диаметр больше номинала отверстия. Тип А и согласуемый тип В имеют разные требования к фиксации. |
| ISO 8752:2009 | 28 / 685 | St · две фаски; St · одна фаска (допустимый вариант); A · две фаски; A · одна фаска (допустимый вариант); C · две фаски; C · одна фаска (допустимый вариант) | Толщина стенки и серия определяют упругость и усилие установки; выбор требует расчёта соединения. |
- DIN 1481
Собственная полная размерная таблица и технические условия DIN 1481 в проверенном комплекте отсутствуют. Таблицы производителя не выданы за полный текст стандарта. Нормативные сочетания и численные допуски этой ветви не заявляются. Выберите соседний документ явно либо укажите DIN 1481 в заявке и приложите чертёж по электронной почте.
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, наличие резьбы, поля допуска, класс точности и требования конкретной редакции документа.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Материал, прочность, покрытие и дополнительные операции согласуются по техническому заданию. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Покрытия и обозначения ↗Требования к прочности ↗Материал и условия эксплуатации ↗Доработка и чертежи ↗Памятка для подготовки заявки ↗
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- ГОСТ 14229-93. Нормативное издание: Издательство стандартов, 1994; основа ISO 8752:1987. Проверены назначение и указанные разделы, а не весь документ. Титульный лист, предисловие, область применения; опубликованная выборка, если имеется, имеет отдельный locator. Проверено: 2026-09-20. Нормативный документ ↗
- Инженерная навигация. Редакторская связь между отдельно подбираемыми изделиями; не подтверждает совместимость или эквивалентность. Назначение разделов каталога, без сопоставления нормативных размеров. Проверено: 2026-09-20
- ISO 8752:2009, BS EN ISO 8752:2009. Прочитанный нормативный текст; проверенные части и ограничения указаны в карточке. Рисунок 1, таблица 1 целиком с продолжением; раздел 4; таблица 2. Проверено: 2026-10-13. Нормативный документ ↗
- ISO 286-2:1988. Численные пределы только прочитанных полей и диапазонов. Таблица 1, с. 4: IT6, IT8–IT15 до 500 мм; схема полей валов с. 2. IT14 и выше не применены при d≤1 мм. Проверено: 2026-10-13. Нормативный документ ↗
Что ещё требует проверки
- Ширину и форму прорези типа А назначает изготовитель, типа В согласуют стороны: точное значение стандартом не задано.
- Для d=12 подписи двух рисунков (<12 и >12) не дают однозначного выбора числа фасок; исполнение конца требуется согласовать.
- Стандарт задаёт шаг длин свыше 200 мм, но конечная таблица не определяет предельную длину: такие длины оформляются отдельно.
