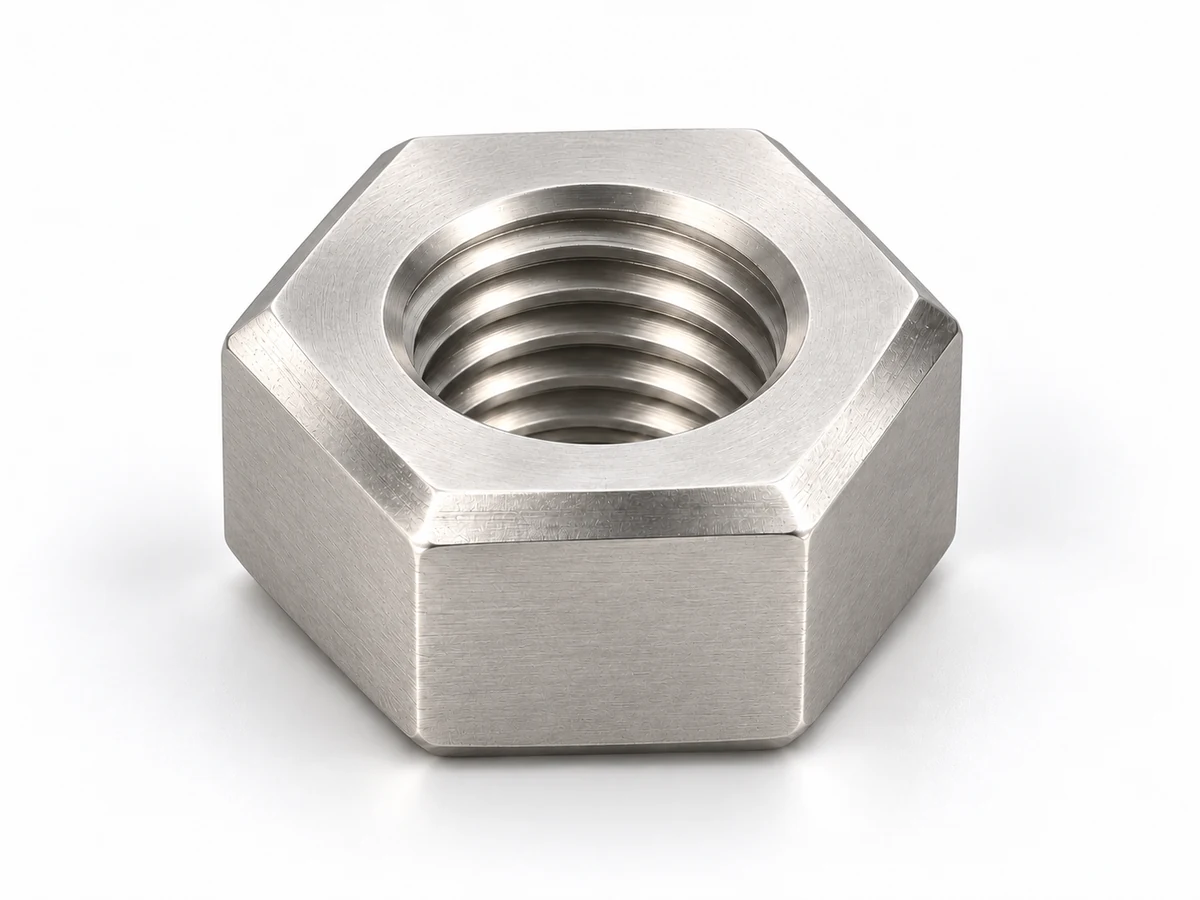

ГОСТ 9064-75 — Гайки для фланцевых соединений — типы А и Б
Гайки для фланцевых соединений — типы А и Б. Размеры и предусмотренные шаги приведены по собственным таблицам выбранного документа.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.

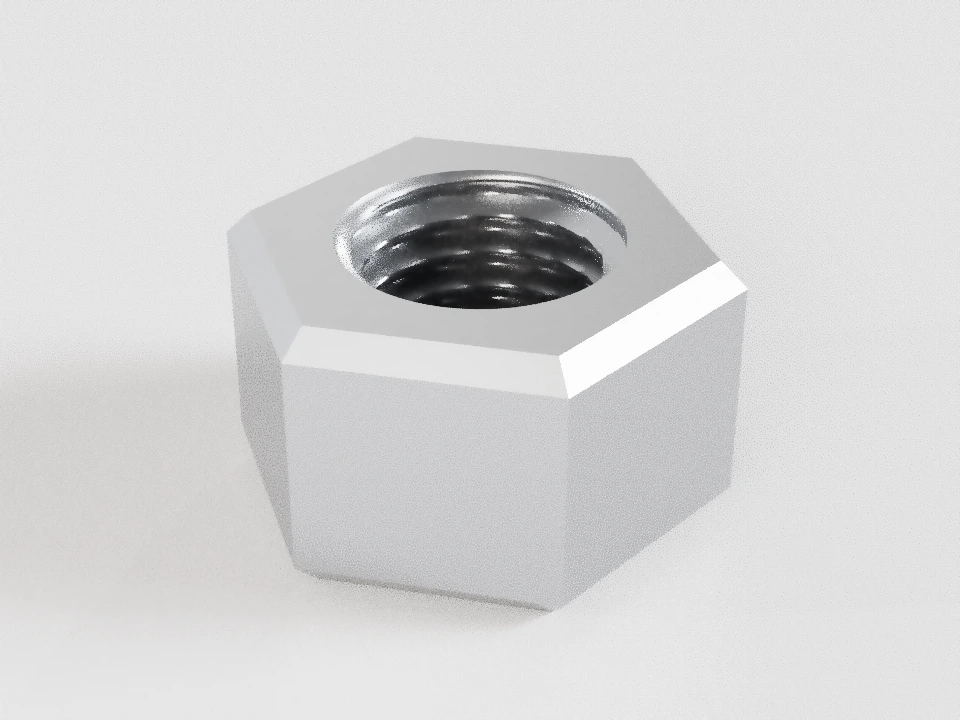

Гайка АМ12×1,75 (S19) ГОСТ 9064-75 · тип А
Гайка АМ12×1,75 (S19) ГОСТ 9064-75 · тип А
- Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
- Размерный ряд по ГОСТ 9064-75 · тип А.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 12 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 9064-75 · тип А; Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6 |
| Шаг резьбы | 1,75 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 9064-75 · тип А; Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6 |
| Размер под ключ | 19 | h14 | — | — | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ 9064-75 · тип А; Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6 |
| Полная высота | 12 | h14 | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ 9064-75 · тип А; Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6 |
| Размер между углами | — | — | 21 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ 9064-75 · тип А; Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6 |
| Диаметр опорной поверхности | — | — | 17,1 | 18,05 | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Чертёж 1: dᵥ=(0,90…0,95)S. Нормативный. ГОСТ 9064-75 · тип А; Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6 |
| Смещение оси отверстия относительно граней | — | — | — | 0,4 | мм | Нормативный. ГОСТ 9064-75 · тип А; Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6 |
| Угол наружной фаски | 30 | — | — | — | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 9064-75 · тип А; Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6 |
| Включённый угол входной фаски | 120 | — | — | — | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 9064-75 · тип А; Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6 |
| Внутренний диаметр резьбы | 10,106 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 10,863 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 12 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 9064-75 · тип А; Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6 |
| Резьба | — | — | — | 3,2 | мкм | Резьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 9064-75 · тип А; Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6 |
| Прочие поверхности | — | — | — | 6,3 | мкм | Прочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 9064-75 · тип А; Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6 |
Применение
Гайки фланцевого соединения
Шпилька стягивает два фланца с прокладкой. Это назначение узла, а не обязательный собственный фланец гайки.
Проверить тип гайки А/Б, материал, температуру и среду по требованиям соединения.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ 9064-75 · тип А · точность
Издание 2004 с изменениями № 1, 2 и поправкой
| d | Основной (крупный) P | Мелкие P | S | H | e | dᵥ | Δ |
|---|---|---|---|---|---|---|---|
| 10 | 1,5 | 1,25 | 17 | 10 | ≥ 18,8 | 15,3…16,15 | — |
| 12 | 1,75 | 1,25 | 19 | 12 | ≥ 21 | 17,1…18,05 | ≤ 0,4 |
| 16 | 2 | 1,5 | 24 | 16 | ≥ 26,7 | 21,6…22,8 | ≤ 0,5 |
| 20 | 2,5 | 1,5 | 30 | 20 | ≥ 33,5 | 27…28,5 | ≤ 0,5 |
| (22) | 2,5 | 1,5 | 32 | 22 | ≥ 35,6 | 28,8…30,4 | ≤ 0,6 |
| 24 | 3 | 2 | 36 | 24 | ≥ 40,3 | 32,4…34,2 | ≤ 0,6 |
| (27) | 3 | 2 | 41 | 27 | ≥ 45,9 | 36,9…38,95 | ≤ 0,6 |
| 30 | 3,5 | 2 | 46 | 30 | ≥ 51,4 | 41,4…43,7 | ≤ 0,6 |
| 36 | 4 | 3 | 55 | 36 | ≥ 61,7 | 49,5…52,25 | ≤ 0,6 |
| 42 | 4,5 | 3 | 65 | 42 | ≥ 73,1 | 58,5…61,75 | ≤ 0,7 |
| 48 | 5 | 3 | 75 | 48 | ≥ 84,5 | 67,5…71,25 | ≤ 0,7 |
| (52) | 5 | 3 | 80 | 52 | ≥ 90,4 | 72…76 | ≤ 0,7 |
| 56 | 5,5 | 4 | 85 | 56 | ≥ 96 | 76,5…80,75 | ≤ 0,7 |
| (60) | 5,5 | 4 | 90 | 60 | ≥ 102 | 81…85,5 | ≤ 0,8 |
| 64 | 6 | 4 | 95 | 64 | ≥ 107,5 | 85,5…90,25 | ≤ 0,8 |
| (68) | 6 | 4 | 100 | 68 | ≥ 113,5 | 90…95 | ≤ 0,8 |
| 72 | — | 4, 6 | 105 | 72 | ≥ 118 | 94,5…99,75 | ≤ 0,8 |
| (76) | — | 4, 6 | 110 | 76 | ≥ 124 | 99…104,5 | ≤ 0,87 |
| 80 | — | 4, 6 | 115 | 80 | ≥ 130 | 103,5…109,25 | ≤ 0,87 |
| 90 | — | 4, 6 | 130 | 90 | ≥ 147 | 117…123,5 | ≤ 0,87 |
| 100 | — | 4, 6 | 145 | 100 | ≥ 163 | 130,5…137,75 | ≤ 1 |
| 110 | — | 4, 6 | 155 | 110 | ≥ 180 | 139,5…147,25 | ≤ 1 |
| (120) | — | 4, 6 | 175 | 120 | ≥ 195,5 | 157,5…166,25 | ≤ 1 |
| 125 | — | 4, 6 | 180 | 125 | ≥ 203,5 | 162…171 | ≤ 1 |
| 140 | — | 4, 6 | 200 | 140 | ≥ 229 | 180…190 | ≤ 1,15 |
| 160 | — | 4, 6 | 225 | 160 | ≥ 263 | 202,5…213,75 | ≤ 1,15 |
Выбрать строку ГОСТ 9064-75 · тип А
- S
- Размер под ключ.
- H
- Полная высота.
- e
- Размер между углами.
- dᵥ
- Диаметр опорной поверхности.
- Δ
- Смещение оси отверстия относительно граней.
Исполнения
- Тип А — шестигранная
Требования и конструкция
- Материал, группа механических свойств и покрытие указываются отдельно; геометрия не подтверждает возможность поставки.
- Тип А предназначен для фланцевых соединений. Область стандарта: температура среды от 0 до 650 °C с ограничениями п.1; температура не означает пригодность любого материала. Технические требования — ГОСТ 20700.
- Диаметры в скобках по возможности не применять. Для типа А, изготовленного ковкой, допускается h16 на размер под ключ по примечанию 6.
- 6H приведено в примерах обозначений; универсальное поле внутренней резьбы по одному примеру не назначено. Материал, категория, группа качества и покрытие требуют отдельного согласования.
Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол наружной фаски | 30 | ° |
| β | Включённый угол входной фаски | 120 | ° |
| Ra | Резьба | 3,2 | мкм |
| Ra | Прочие поверхности | 6,3 | мкм |
Источник размеров: ГОСТ 9064-75 · тип А, Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6.
ГОСТ 9064-75 · тип Б · точность
Издание 2004 с изменениями № 1, 2 и поправкой
| d | Основной (крупный) P | Мелкие P | S | l₁ | D₁ | e | b₀ | l | d₁ | n | c | dᵥ | dᵣ | zᵣ (шт.) | d₂ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 1,75 | 1,25 | 13 | 35 | 24 | 16,2 | 10 | 21 | 13 | 2 | 2 | 11,7…12,35 | 3 | 3 | — |
| 16 | 2 | 1,5 | 17 | 40 | 28 | 19,6 | 12 | 26 | 17 | 2 | 2 | 15,3…16,15 | 3 | 3 | — |
| 20 | 2,5 | 1,5 | 22 | 50 | 32 | 25,4 | 12 | 32 | 20 | 2 | 2 | 19,8…20,9 | 3 | 3 | 8 |
| (22) | 2,5 | 1,5 | 27 | 55 | 36 | 31,2 | 12 | 36 | 23 | 2 | 2 | 24,3…25,65 | 3 | 3 | 8 |
| 24 | 3 | 2 | 27 | 65 | 40 | 31,2 | 16 | 40 | 25 | 2 | 2 | 24,3…25,65 | 3 | 3 | 8 |
| (27) | 3 | 2 | 32 | 70 | 48 | 36,9 | 18 | 40 | 28 | 2 | 2 | 28,8…30,4 | 3 | 3 | 8 |
| 30 | 3,5 | 2 | 32 | 75 | 48 | 36,9 | 20 | 43 | 31 | 2 | 3 | 28,8…30,4 | 3 | 3 | 8 |
| 36 | 4 | 3 | 36 | 80 | 55 | 41,6 | 20 | 49 | 37 | 2 | 3 | 32,4…34,2 | 3 | 3 | 8 |
| 42 | 4,5 | 3 | 41 | 95 | 65 | 47,3 | 25 | 56 | 43 | 3 | 3 | 36,9…38,95 | 3 | 3 | 8 |
| 48 | 5 | 3 | 46 | 105 | 75 | 53,1 | 25 | 64 | 49 | 3 | 6 | 41,4…43,7 | 3 | 3 | 8 |
| (52) | 5 | 3 | 55 | 112 | 85 | 63,5 | 30 | 70 | 53 | 3 | 6 | 49,5…52,25 | 3 | 3 | 12 |
| 56 | 5,5 | 4 | 55 | 130 | 85 | 63,5 | 35 | 76 | 57 | 4 | 6 | 49,5…52,25 | 3 | 3 | 12 |
| (60) | 5,5 | 4 | 60 | 135 | 90 | 69,3 | 35 | 81 | 61 | 4 | 6 | 54…57 | 3 | 3 | 12 |
| 64 | 6 | 4 | 60 | 145 | 95 | 69,3 | 35 | 88 | 66 | 4 | 6 | 54…57 | 3 | 3 | 12 |
| (68) | 6 | 4 | 65 | 150 | 100 | 75,1 | 35 | 90 | 70 | 4 | 6 | 58,5…61,75 | 3 | 3 | 12 |
| 72 | — | 4, 6 | 75 | 155 | 115 | 86,5 | 35 | 96 | 74 | 4 | 6 | 67,5…71,25 | 3 | 3 | 12 |
| (76) | — | 4, 6 | 75 | 160 | 115 | 86,5 | 35 | 100 | 78 | 4 | 6 | 67,5…71,25 | 3 | 3 | 12 |
| 80 | — | 4, 6 | 75 | 165 | 115 | 86,5 | 35 | 104 | 82 | 4 | 6 | 67,5…71,25 | 3 | 3 | 15 |
| 90 | — | 4, 6 | 90 | 190 | 135 | 98 | 45 | 116 | 92 | 4 | 6 | 81…85,5 | 3 | 3 | 15 |
| 100 | — | 4, 6 | 105 | 205 | 150 | 121 | 50 | 126 | 102 | 4 | 6 | 94,5…99,75 | 3 | 3 | 15 |
| 110 | — | 4, 6 | 120 | 225 | 165 | 133 | 50 | 136 | 112 | 4 | 6 | 108…114 | 3 | 3 | 15 |
| (120) | — | 4, 6 | 120 | 240 | 180 | 133 | 60 | 146 | 122 | 4 | 6 | 108…114 | 3 | 3 | 75 |
| 125 | — | 4, 6 | 120 | 240 | 190 | 133 | 60 | 146 | 127 | 4 | 6 | 108…114 | 3 | 3 | 75 |
| 140 | — | 4, 6 | 145 | 275 | 210 | 167 | 70 | 168 | 142 | 4 | 6 | 130,5…137,75 | 3 | 3 | 75 |
| 160 | — | 4, 6 | 155 | 310 | 235 | 179 | 80 | 192 | 162 | 4 | 6 | 139,5…147,25 | 3 | 3 | 75 |
| d | Основной (крупный) P | Мелкие P | S | l₁ | D₁ | e | b₀ | l | d₁ | n | c | dᵥ | d₂ | D₄ | d₄ | l₄ | l₅ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 2,5 | 1,5 | 22 | 50 | 32 | 25,4 | 12 | 32 | 20 | 2 | 2 | 19,8…20,9 | 8 | — | — | — | — |
| (22) | 2,5 | 1,5 | 27 | 55 | 36 | 31,2 | 12 | 36 | 23 | 2 | 2 | 24,3…25,65 | 8 | — | — | — | — |
| 24 | 3 | 2 | 27 | 65 | 40 | 31,2 | 16 | 40 | 25 | 2 | 2 | 24,3…25,65 | 8 | — | — | — | — |
| (27) | 3 | 2 | 32 | 70 | 48 | 36,9 | 18 | 40 | 28 | 2 | 2 | 28,8…30,4 | 8 | — | — | — | — |
| 30 | 3,5 | 2 | 32 | 75 | 48 | 36,9 | 20 | 43 | 31 | 2 | 3 | 28,8…30,4 | 26 | — | — | — | — |
| 36 | 4 | 3 | 36 | 80 | 55 | 41,6 | 20 | 49 | 37 | 2 | 3 | 32,4…34,2 | 26 | — | — | — | — |
| 42 | 4,5 | 3 | 41 | 95 | 65 | 47,3 | 25 | 56 | 43 | 3 | 3 | 36,9…38,95 | 32 | — | — | — | — |
| 48 | 5 | 3 | 46 | 105 | 75 | 53,1 | 25 | 64 | 49 | 3 | 6 | 41,4…43,7 | 32 | — | — | — | — |
| (52) | 5 | 3 | 55 | 112 | 85 | 63,5 | 30 | 70 | 53 | 3 | 6 | 49,5…52,25 | 37 | — | — | — | — |
| 56 | 5,5 | 4 | 55 | 130 | 85 | 63,5 | 35 | 76 | 57 | 4 | 6 | 49,5…52,25 | 37 | — | — | — | — |
| (60) | 5,5 | 4 | 60 | 135 | 90 | 69,3 | 35 | 81 | 61 | 4 | 6 | 54…57 | 43 | — | — | — | — |
| 64 | 6 | 4 | 60 | 145 | 95 | 69,3 | 35 | 88 | 66 | 4 | 6 | 54…57 | 43 | — | — | — | — |
| (68) | 6 | 4 | 65 | 150 | 100 | 75,1 | 35 | 90 | 70 | 4 | 6 | 58,5…61,75 | 43 | — | — | — | — |
| 72 | — | 4, 6 | 75 | 155 | 115 | 86,5 | 35 | 96 | 74 | 4 | 6 | 67,5…71,25 | 48 | — | — | — | — |
| (76) | — | 4, 6 | 75 | 160 | 115 | 86,5 | 35 | 100 | 78 | 4 | 6 | 67,5…71,25 | 48 | — | — | — | — |
| 80 | — | 4, 6 | 75 | 165 | 115 | 86,5 | 35 | 104 | 82 | 4 | 6 | 67,5…71,25 | 48 | — | — | — | — |
| 90 | — | 4, 6 | 90 | 190 | 135 | 98 | 45 | 116 | 92 | 4 | 6 | 81…85,5 | 62 | — | — | — | — |
| 100 | — | 4, 6 | 105 | 205 | 150 | 121 | 50 | 126 | 102 | 4 | 6 | 94,5…99,75 | 75 | — | — | — | — |
| 110 | — | 4, 6 | 120 | 225 | 165 | 133 | 50 | 136 | 112 | 4 | 6 | 108…114 | 85 | 92 | 10 | 20 | 26 |
| (120) | — | 4, 6 | 120 | 240 | 180 | 133 | 60 | 146 | 122 | 4 | 6 | 108…114 | 85 | 102 | 10 | 20 | 26 |
| 125 | — | 4, 6 | 120 | 240 | 190 | 133 | 60 | 146 | 127 | 4 | 6 | 108…114 | 85 | 110 | 10 | 20 | 26 |
| 140 | — | 4, 6 | 145 | 275 | 210 | 167 | 70 | 168 | 142 | 4 | 6 | 130,5…137,75 | 100 | 125 | 10 | 20 | 26 |
| 160 | — | 4, 6 | 155 | 310 | 235 | 179 | 80 | 192 | 162 | 4 | 6 | 139,5…147,25 | 105 | 130 | 10 | 20 | 26 |
| d | Основной (крупный) P | Мелкие P | S | l₁ | D₁ | e | b₀ | l | d₁ | n | c | dᵥ | d₃ | l₂ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 42 | 4,5 | 3 | 41 | 95 | 65 | 47,3 | 25 | 56 | 43 | 3 | 3 | 36,9…38,95 | 16 | 34 |
| 48 | 5 | 3 | 46 | 105 | 75 | 53,1 | 25 | 64 | 49 | 3 | 6 | 41,4…43,7 | 16 | 34 |
| (52) | 5 | 3 | 55 | 112 | 85 | 63,5 | 30 | 70 | 53 | 3 | 6 | 49,5…52,25 | 16 | 34 |
| 56 | 5,5 | 4 | 55 | 130 | 85 | 63,5 | 35 | 76 | 57 | 4 | 6 | 49,5…52,25 | 16 | 34 |
| (60) | 5,5 | 4 | 60 | 135 | 90 | 69,3 | 35 | 81 | 61 | 4 | 6 | 54…57 | 16 | 34 |
| 64 | 6 | 4 | 60 | 145 | 95 | 69,3 | 35 | 88 | 66 | 4 | 6 | 54…57 | 36 | 34 |
| (68) | 6 | 4 | 65 | 150 | 100 | 75,1 | 35 | 90 | 70 | 4 | 6 | 58,5…61,75 | 36 | 34 |
| 72 | — | 4, 6 | 75 | 155 | 115 | 86,5 | 35 | 96 | 74 | 4 | 6 | 67,5…71,25 | 36 | 34 |
| (76) | — | 4, 6 | 75 | 160 | 115 | 86,5 | 35 | 100 | 78 | 4 | 6 | 67,5…71,25 | 36 | 58 |
| 80 | — | 4, 6 | 75 | 165 | 115 | 86,5 | 35 | 104 | 82 | 4 | 6 | 67,5…71,25 | 36 | 58 |
| 90 | — | 4, 6 | 90 | 190 | 135 | 98 | 45 | 116 | 92 | 4 | 6 | 81…85,5 | 36 | 58 |
| 100 | — | 4, 6 | 105 | 205 | 150 | 121 | 50 | 126 | 102 | 4 | 6 | 94,5…99,75 | 36 | 58 |
| 110 | — | 4, 6 | 120 | 225 | 165 | 133 | 50 | 136 | 112 | 4 | 6 | 108…114 | 36 | 58 |
| (120) | — | 4, 6 | 120 | 240 | 180 | 133 | 60 | 146 | 122 | 4 | 6 | 108…114 | 48 | 58 |
| 125 | — | 4, 6 | 120 | 240 | 190 | 133 | 60 | 146 | 127 | 4 | 6 | 108…114 | 48 | 58 |
| 140 | — | 4, 6 | 145 | 275 | 210 | 167 | 70 | 168 | 142 | 4 | 6 | 130,5…137,75 | 48 | 58 |
| 160 | — | 4, 6 | 155 | 310 | 235 | 179 | 80 | 192 | 162 | 4 | 6 | 139,5…147,25 | 48 | 58 |
Выбрать строку ГОСТ 9064-75 · тип Б
- S
- Размер головки под ключ.
- l₁
- Полная высота колпачковой гайки.
- D₁
- Наружный диаметр цилиндрического корпуса.
- e
- Диаметр описанной окружности головки.
- b₀
- Высота шестигранной головки.
- l
- Глубина осевого отверстия.
- d₁
- Диаметр проточки осевого отверстия.
- n
- Высота проточки осевого отверстия.
- c
- Входная фаска корпуса, ×45°.
- dᵥ
- Диаметр опорного участка головки.
Исполнения
- Тип Б, исполнение 1 — радиальные отверстия
- Тип Б, исполнение 2 — отверстия в головке
- Тип Б, исполнение 3 — резьбовое отверстие в головке
Требования и конструкция
- Материал, группа механических свойств и покрытие указываются отдельно; геометрия не подтверждает возможность поставки.
- Тип Б — колпачковая гайка для фланцевых соединений турбин, клапанов и паровых котлов; конкретную область и материал выбирают по пп.1–2 и ГОСТ 20700.
- Шаг и поле вспомогательных резьб M10/M16/M36/M48 отдельно не заданы таблицей: номинал не подменён автоматически полным обозначением резьбы. Прочерки в таблице не превращены в нули.
- Размер проточки f₁ — по ГОСТ 10549; неподтверждённое значение не добавлено. При d>72 допускается f₁ до 35 мм с увеличением высоты; для короткой проточки допускается уменьшение l₁ и l не более чем на 10 мм (примечание 4).
- Примечание 3 допускает тип Б без расточки осевого отверстия и с фаской; примечание 5 — площадки или канавки для стопорения в основании. Такие изменения согласуют по чертежу.
- Размеры неуказанных предельных отклонений: H14, h14, ±IT12/2 по ГОСТ 30893.1, как указано в примечании 2. Не назначено неподтверждённое числовое поле резьбы.
Цилиндрический корпус и малая шестигранная головка. Форма дна и ненормированные переходы показаны условно; l не равно длине полного профиля резьбы.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Фаска головки | 30 | ° |
| β | Угол перехода осевого отверстия | 45 | ° |
| Ra | Резьба | 3,2 | мкм |
| Ra | Прочие поверхности | 6,3 | мкм |
Источник размеров: ГОСТ 9064-75 · тип Б, Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 2, исполнения 1–3; размерная таблица и примечания; пп.1,2,4,6.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка АМ12×1,75 (S19) ГОСТ 9064-75 · тип А
Начальный пример. Издание 2004 с изменениями № 1, 2 и поправкой
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 12 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 9064-75 · тип А; Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6 |
| Шаг резьбы | 1,75 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 9064-75 · тип А; Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6 |
| Размер под ключ | 19 | h14 | — | — | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ 9064-75 · тип А; Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6 |
| Полная высота | 12 | h14 | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ 9064-75 · тип А; Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6 |
| Размер между углами | — | — | 21 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ 9064-75 · тип А; Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6 |
| Диаметр опорной поверхности | — | — | 17,1 | 18,05 | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Чертёж 1: dᵥ=(0,90…0,95)S. Нормативный. ГОСТ 9064-75 · тип А; Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6 |
| Смещение оси отверстия относительно граней | — | — | — | 0,4 | мм | Нормативный. ГОСТ 9064-75 · тип А; Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6 |
| Угол наружной фаски | 30 | — | — | — | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 9064-75 · тип А; Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6 |
| Включённый угол входной фаски | 120 | — | — | — | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 9064-75 · тип А; Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6 |
| Внутренний диаметр резьбы | 10,106 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 10,863 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 12 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 9064-75 · тип А; Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6 |
| Резьба | — | — | — | 3,2 | мкм | Резьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 9064-75 · тип А; Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6 |
| Прочие поверхности | — | — | — | 6,3 | мкм | Прочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 9064-75 · тип А; Издание 2004 с изменениями № 1, 2 и поправкой; Чертёж 1; размерная таблица и примечания 1–6; пп.1,2,4,6 |
