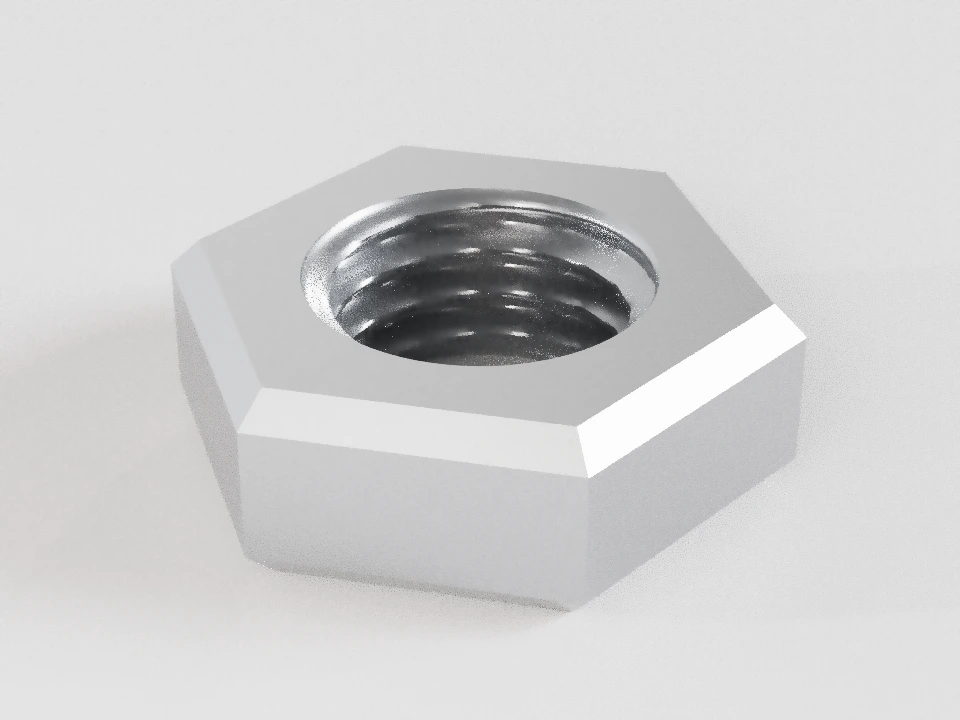

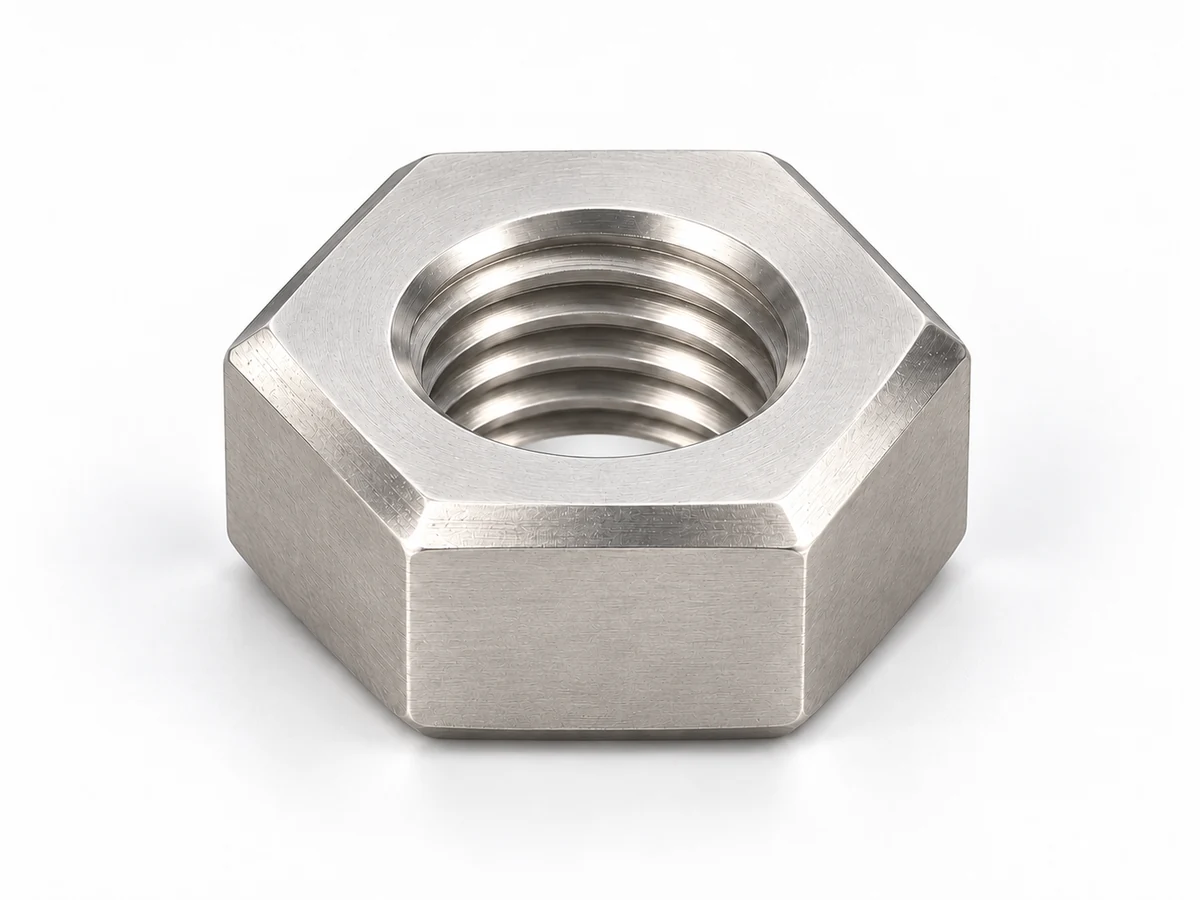

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
DIN 936 — Низкие шестигранные гайки
Низкие шестигранные гайки.
Для низкой гайки укажите шаг, требуемую высоту и роль в соединении. Переход к другому стандарту не считается подтверждённой заменой по одному наименованию.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М12×1,75 (S19) DIN 936
Гайка М12×1,75 (S19) DIN 936
- Чертёж построен по размерам выбранной ветви. Фаски показаны условно, если их размеры не заданы.
- Размерный ряд каталожный; отдельные требования уточняются.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 12 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Каталожный номинал; допуск уточняется. Каталожная геометрия; Каталожная таблица DIN 936; ряд М8–М52; Размерная таблица и конструктивная схема |
| Шаг резьбы | 1,75 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Каталожный номинал; допуск уточняется. Каталожная геометрия; Каталожная таблица DIN 936; ряд М8–М52; Размерная таблица и конструктивная схема |
| Полная высота | 7 | — | 6,64 | 7 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Каталожный номинал; допуск уточняется. Каталожная геометрия; Каталожная таблица DIN 936; ряд М8–М52; Размерная таблица и конструктивная схема |
| Размер под ключ | 19 | — | 18,67 | 19 | мм | Расстояние между двумя противоположными параллельными гранями. Каталожный номинал; допуск уточняется. Каталожная геометрия; Каталожная таблица DIN 936; ряд М8–М52; Размерная таблица и конструктивная схема |
| Минимальная высота под ключ | — | — | 5,3 | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Каталожная таблица DIN 936; ряд М8–М52; Размерная таблица и конструктивная схема |
| Размер между противоположными углами | — | — | 21,1 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Каталожный номинал; допуск уточняется. Каталожная геометрия; Каталожная таблица DIN 936; ряд М8–М52; Размерная таблица и конструктивная схема |
| Внутренний диаметр резьбы | 10,106 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 10,863 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 12 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Каталожный номинал; допуск уточняется. Каталожная геометрия; Каталожная таблица DIN 936; ряд М8–М52; Размерная таблица и конструктивная схема |
Применение
Ограниченная высота
Низкая гайка занимает меньше места по оси. Возможность контрения определяется выбранной конструкцией соединения.
Проверить доступную длину резьбы. Низкую гайку нельзя автоматически заменить нормальной или назначить ей момент затяжки.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
DIN 936 · точность уточняется
Каталожная таблица DIN 936; ряд М8–М52
| d | Основной (крупный) P | Мелкие P | h | S | m′ | e |
|---|---|---|---|---|---|---|
| 8 | 1,25 | 1 | 5 [4,7…5] | 13 [12,73…13] | ≥ 3,8 | — |
| 10 | 1,5 | 1, 1,25 | 6 [5,7…6] | 17 [16,73…17] | ≥ 4,6 | ≥ 18,9 |
| 12 | 1,75 | 1,25, 1,5 | 7 [6,64…7] | 19 [18,67…19] | ≥ 5,3 | ≥ 21,1 |
| 14 | 2 | 1,5 | 8 [7,42…8] | 22 [21,67…22] | ≥ 5,9 | ≥ 24,49 |
| 16 | 2 | 1,5 | 8 [7,42…8] | 24 [23,67…24] | ≥ 5,9 | ≥ 26,75 |
| 18 | 2,5 | 1,5, 2 | 9 [8,42…9] | 27 [26,16…27] | ≥ 6,7 | ≥ 29,56 |
| 20 | 2,5 | 1,5, 2 | 9 [8,1…9] | 30 [29,16…30] | ≥ 6,5 | ≥ 32,95 |
| 22 | 2,5 | 1,5, 2 | 10 [9,1…10] | 32 [31…32] | ≥ 7,3 | ≥ 35,03 |
| 24 | 3 | 1,5, 2 | 10 [9,1…10] | 36 [35…36] | ≥ 7,3 | ≥ 39,55 |
| 27 | 3 | 1,5, 2 | 12 [10,9…12] | 41 [40…41] | ≥ 8,7 | ≥ 45,2 |
| 30 | 3,5 | 1,5, 2 | 12 [10,9…12] | 46 [45…46] | ≥ 8,7 | ≥ 50,85 |
| 33 | 3,5 | 1,5, 2 | 14 [12,9…14] | 50 [49…50] | ≥ 10,3 | ≥ 55,37 |
| 36 | 4 | 1,5, 2, 3 | 14 [12,9…14] | 55 [53,8…55] | ≥ 10,3 | ≥ 60,79 |
| 39 | 4 | 1,5, 2, 3 | 16 [14,9…16] | 60 [58,8…60] | ≥ 11,9 | ≥ 66,44 |
| 42 | 4,5 | 1,5, 2, 3 | 16 [14,9…16] | 65 [63,1…65] | ≥ 11,9 | ≥ 71,3 |
| 45 | 4,5 | 1,5, 2, 3 | 18 [16,9…18] | 70 [68,1…70] | ≥ 13,5 | — |
| 48 | 5 | 1,5, 2, 3 | 18 [16,9…18] | 75 [73,1…75] | ≥ 13,5 | ≥ 82,6 |
| 52 | 5 | 1,5, 2, 3 | 20 [18,7…20] | 80 [78,1…80] | ≥ 15 | ≥ 88,25 |
Выбрать строку DIN 936
- h
- Полная высота.
- S
- Размер под ключ.
- m′
- Минимальная высота под ключ.
- e
- Размер между противоположными углами.
Исполнения
- Основное исполнение
Требования и конструкция
- Диаметр, числовой шаг, материал, класс прочности и покрытие задаются отдельно.
- Геометрия этой ветви не подтверждает взаимозаменяемость с другими стандартами.
- Высоты относятся к DIN 936; геометрия DIN 439 и ISO 4035 не перенесена в этот ряд.
- Противоречивые каталожные ячейки e для М8 и М45 исключены. Предельная высота М12 сверена отдельно; номинал 7 мм.
- Низкая гайка имеет ограничения по несущей способности; класс 04/05, если требуется, задают отдельно от классов обычных гаек.
Чертёж построен по размерам выбранной ветви. Фаски показаны условно, если их размеры не заданы.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Каталожная таблица DIN 936; ряд М8–М52; Размерная таблица и конструктивная схема.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М12×1,75 (S19) DIN 936
Начальный пример. Каталожная таблица DIN 936; ряд М8–М52
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 12 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Каталожный номинал; допуск уточняется. Каталожная геометрия; Каталожная таблица DIN 936; ряд М8–М52; Размерная таблица и конструктивная схема |
| Шаг резьбы | 1,75 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Каталожный номинал; допуск уточняется. Каталожная геометрия; Каталожная таблица DIN 936; ряд М8–М52; Размерная таблица и конструктивная схема |
| Полная высота | 7 | — | 6,64 | 7 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Каталожный номинал; допуск уточняется. Каталожная геометрия; Каталожная таблица DIN 936; ряд М8–М52; Размерная таблица и конструктивная схема |
| Размер под ключ | 19 | — | 18,67 | 19 | мм | Расстояние между двумя противоположными параллельными гранями. Каталожный номинал; допуск уточняется. Каталожная геометрия; Каталожная таблица DIN 936; ряд М8–М52; Размерная таблица и конструктивная схема |
| Минимальная высота под ключ | — | — | 5,3 | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Каталожная таблица DIN 936; ряд М8–М52; Размерная таблица и конструктивная схема |
| Размер между противоположными углами | — | — | 21,1 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Каталожный номинал; допуск уточняется. Каталожная геометрия; Каталожная таблица DIN 936; ряд М8–М52; Размерная таблица и конструктивная схема |
| Внутренний диаметр резьбы | 10,106 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 10,863 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 12 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Каталожный номинал; допуск уточняется. Каталожная геометрия; Каталожная таблица DIN 936; ряд М8–М52; Размерная таблица и конструктивная схема |
