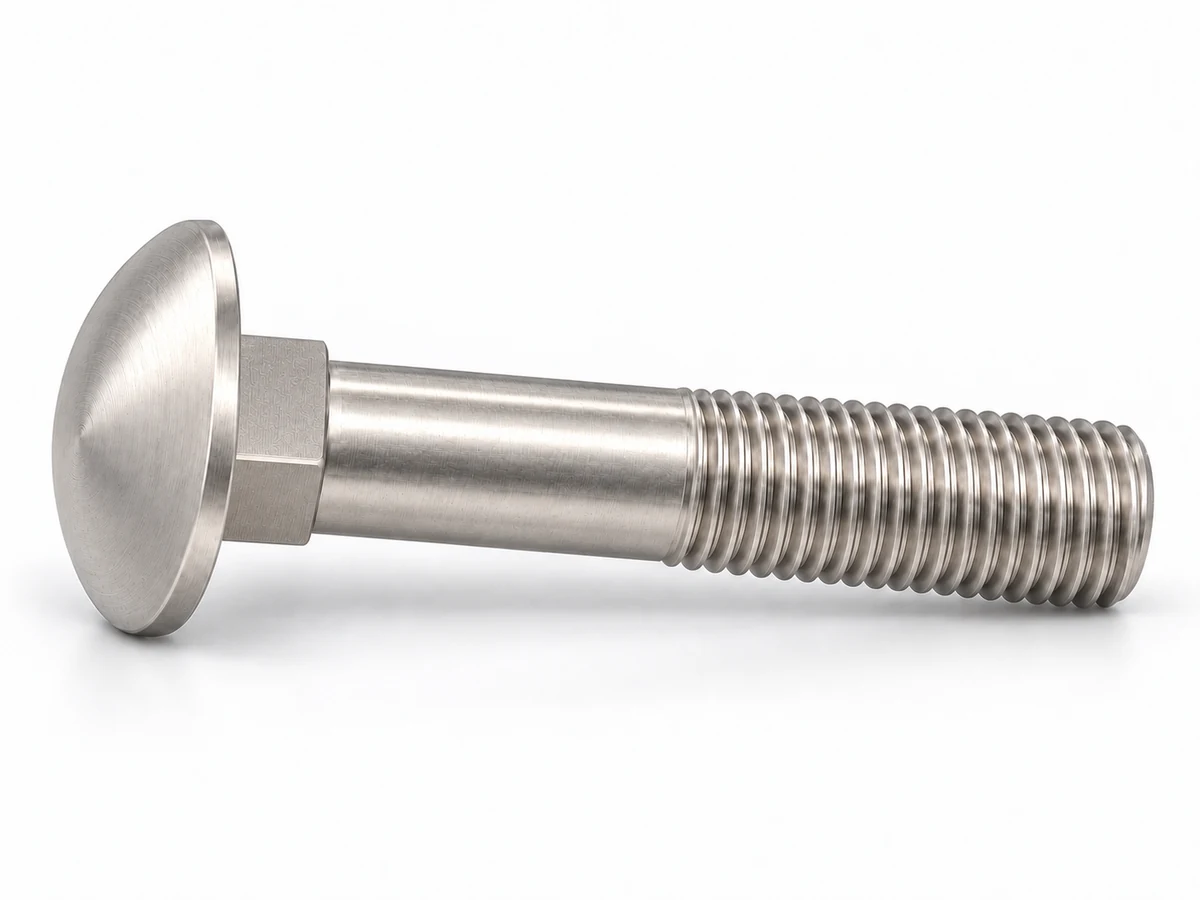

ГОСТ 7802-81 — Болты с увеличенной полукруглой головкой и квадратным подголовком класса точности С. Конструкция и размеры

ГОСТ 7802-81 — Болты с увеличенной полукруглой головкой и квадратным подголовком

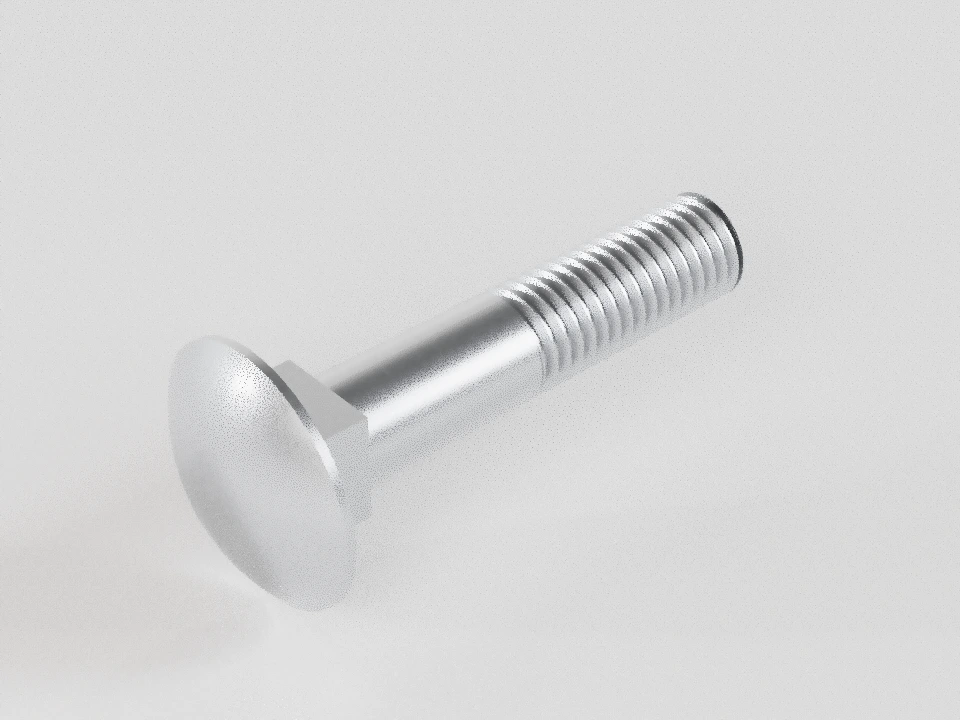

Болт М12×60 ГОСТ 7802-81

Издание с изменениями № 1, 2 (ИУС 9-1986, 8-1987)

Размер l от опорной плоскости головки до конца; головка в l не входит. Пустые ячейки матрицы не разрешают размер.
Класс точности С не является классом прочности. Поле резьбы 8g.
R сферы приблизительный; r под головкой имеет отдельный минимум.

Выберите размер для пояснения базы.

Размеры в мм; углы — в градусах. Прочерк не означает ноль.
Размер / база	Номинал	Минимум	Максимум	Отклонения / источник
d — Номинальный диаметр резьбыНаружный диаметр резьбы	12	11,541	11,966	Δ− -0,459; Δ+ -0,034. Поле 8g до покрытия; основное.ГОСТ 16093-2004, таблицы 3, 5, 7; ГОСТ 24705-2004, п.4.2
P — Основной (крупный) шагОсевое расстояние соседних витков	1,75	—	—	Мелкий шаг первичным стандартом не предусмотрен.ГОСТ 7802-81, п.3
l — Длина от опоры головки до концаОпорная плоскость головки → торец конца	60	58,5	61,5	Δ− -1,5; Δ+ 1,5. Головка не входит в l. Подголовок / ус входят.ГОСТ 7802-81, чертёж; ГОСТ 1759.1-82, таблица 2, поз.12
D — Диаметр полукруглой головкиВнешняя кромка головки	28	27,35	28,65	Δ− -0,65; Δ+ 0,65. Для класса С: js16.ГОСТ 7802-81, таблица 1; ГОСТ 1759.1-82, таблица 2, поз.6
k — Высота головкиВершина головки → опорная плоскость	6	5,625	6,375	Δ− -0,375; Δ+ 0,375. Головка исключена из l; не включает квадрат / ус.ГОСТ 7802-81, таблица 1; ГОСТ 1759.1-82, таблица 2, поз.6
R — Радиус сферы, приблизительноСферическая поверхность головки	≈ 22	—	—	R≈ по таблице. Не назначает точный производственный радиус.ГОСТ 7802-81, таблица 1
V — Сторона квадратного подголовкаМежду противоположными параллельными сторонами квадрата	12	11,45	12,55	Δ− -0,55; Δ+ 0,55. V не является диагональю; ориентация сечения не меняет размер стороны.ГОСТ 7802-81, таблица 1; ГОСТ 1759.1-82, таблица 2, поз.8
f — Высота квадратного подголовкаОпора головки → конец подголовка вдоль оси	—	8	—	Минимум, не отдельный назначенный номинал.ГОСТ 7802-81, таблица 1
αк — Угол перехода подголовкаУказанный переход подголовка в стержень	—	—	30	Не более 30° по чертежу.ГОСТ 7802-81, чертёж
d₁ — Диаметр гладкого участка, приблизительноГладкий цилиндрический участок	≈ 12	—	—	Точный диаметр и допуск согласуются; приблизительный размер не является номиналом.ГОСТ 7802-81, п.4
b — Длина резьбового концаНачало полного профиля → торец конца	30	30	33,5	Δ− 0; Δ+ 3,5. Сбег не входит в b, неполный профиль конца входит.ГОСТ 7802-81, таблица 1; ГОСТ 1759.1-82, таблица 2, поз.12
r — Минимальный радиус под головкойСопряжение под опорной плоскостью головки	—	0,6	—	Не путать с приблизительным радиусом сферы R.ГОСТ 7802-81, п.3а; ГОСТ 24670-81, класс С
dₐ — Диаметр границы сопряженияГраница перехода у опорной плоскости	—	—	15,2	Предел по ссылочному стандарту, не точный диаметр шейки.ГОСТ 24670-81, таблица, класс С
x — Сбег резьбыНачало полного профиля → конец сбега со стороны головки	—	—	4,3	Представительский контур в пределах максимума.ГОСТ 27148-86, таблица 1
u — Неполный профиль на концеТорец → полный профиль	3,5	—	—	Входит в l и b.ГОСТ 12414-94, конец с фаской
Dкон — Диаметр торца концаТорец с фаской	—	—	—	Меньше внутреннего диаметра резьбы; точные длина и угол фаски не назначены.ГОСТ 12414-94
d₂ рез — Средний диаметр резьбыИсходный метрический профиль	10,863	10,593	10,829	Δ− -0,27; Δ+ -0,034. Основной размер вычислен по профилю; пределы 8g.ГОСТ 16093-2004, таблицы 3, 5, 7; ГОСТ 24705-2004, п.4.2
d₁ рез — Внутренний диаметр исходного профиляИсходный метрический профиль	10,106	—	—	Не назначает двусторонний допуск изготовленной впадины.ГОСТ 16093-2004, таблицы 3, 5, 7; ГОСТ 24705-2004, п.4.2
d₃ рез — Диаметр впадины исходного профиляИсходный профиль	9,853	—	—	Справочный расчёт, не производственный номинал.ГОСТ 16093-2004, таблицы 3, 5, 7; ГОСТ 24705-2004, п.4.2
H — Высота исходного треугольникаИсходный профиль	1,51554	—	—	H=√3P/2.ГОСТ 16093-2004, таблицы 3, 5, 7; ГОСТ 24705-2004, п.4.2
Lₖ — Соосность головки и стержняОсь головки относительно оси стержня	—	—	1,68	Диаметральный допуск 2IT15 по D.ГОСТ 1759.1-82, таблица 2, поз.6
Lᵣ — Перпендикулярность опоры головкиОпорная поверхность относительно оси стержня	—	—	0,78	0,0349×0,8D; округлено до 0,01 мм.ГОСТ 1759.1-82, таблица 2, поз.6
Ra — Шероховатость поверхностейПоверхности без отдельного обозначения	—	—	25	По общему знаку чертежа.ГОСТ 7802-81, чертёж

Применение стандарта в РФ

Статус документа в фонде: Действует.

В просмотренной карточке Росстандарта ограничения применения в РФ и предписание пользоваться другим документом не указаны. Проверено 2026-09-20.

Начало указанного режима: 1982-01-01.

Проверка источника статуса: 2026-09-20. Росстандарт ↗

Изменения, поправки и даты

Введение в действие
Дата введения и реквизиты приказа по основной карточке Росстандарта.
Введено: 1982-01-01; зарегистрировано: 1981-01-15. Документ: 2. Росстандарт ↗
Текстовое изменение; Изменено заглавие № 1 · ИУС 9-1986
Cм. зaглaвиe
Введено: 1987-01-01; зарегистрировано: 1986-06-23. Документ: 1643. Росстандарт ↗
Текстовое изменение № 2 · ИУС 8-1987
Перечислено в основной карточке фонда. Отдельная карточка не получена; даты и реквизиты не подтверждены.
Введено: дата не подтверждена; зарегистрировано: дата не подтверждена. Росстандарт ↗

Проверенные таблицы и охват

Полные таблицы стандарта

Все размеры — мм. Прочерк означает отсутствие значения. Минимум, максимум и справочная величина не являются производственным номиналом. Размеры в скобках сохранены, но их применение не рекомендуется.

ГОСТ 7802-81 · класс С

Издание с изменениями № 1, 2 (ИУС 9-1986, 8-1987). Размер l от опорной плоскости головки до конца; головка в l не входит. Пустые ячейки матрицы не разрешают размер.

ГОСТ 7802-81, таблица 1. R сферы приблизительный, r под головкой имеет отдельный минимум.
d	P основной	D js16	k js16	R сферы ≈	V js16 (сторона)	f min (вдоль оси)	b при l≤120	b при l>120
5	0,8	11	2,5	8	5	3	16	—
6	1	14	3	11	6	4	18	—
8	1,25	18	4	14	8	5	22	—
10	1,5	23	5	18	10	6	26	32
12	1,75	28	6	22	12	8	30	36
16	2	35	8	26	16	10	38	44
20	2,5	44	10	32	20	12	46	52
24	3	52	12	39	24	15	54	60

Таблица 2: все 248 ячеек

ГОСТ 7802-81: пустая ячейка не разрешает размер. Граница полной резьбы сверена по собственному чертежу таблицы; прочерк b длинных М8 требует согласования.
d	l	Резьба	b	Примечание
5	12	полная до недореза	—
6	12	полная до недореза	—
8	12	—	—
10	12	—	—
12	12	—	—
16	12	—	—
20	12	—	—
24	12	—	—
5	14	полная до недореза	—
6	14	полная до недореза	—
8	14	полная до недореза	—
10	14	—	—
12	14	—	—
16	14	—	—
20	14	—	—
24	14	—	—
5	16	полная до недореза	—
6	16	полная до недореза	—
8	16	полная до недореза	—
10	16	полная до недореза	—
12	16	—	—
16	16	—	—
20	16	—	—
24	16	—	—
5	20	полная до недореза	—
6	20	полная до недореза	—
8	20	полная до недореза	—
10	20	полная до недореза	—
12	20	полная до недореза	—
16	20	—	—
20	20	—	—
24	20	—	—
5	25	полная до недореза	—
6	25	полная до недореза	—
8	25	полная до недореза	—
10	25	полная до недореза	—
12	25	полная до недореза	—
16	25	полная до недореза	—
20	25	полная до недореза	—
24	25	—	—
5	30	полная до недореза	—
6	30	полная до недореза	—
8	30	полная до недореза	—
10	30	полная до недореза	—
12	30	полная до недореза	—
16	30	полная до недореза	—
20	30	полная до недореза	—
24	30	—	—
5	35	неполная	16
6	35	полная до недореза	—
8	35	полная до недореза	—
10	35	полная до недореза	—
12	35	полная до недореза	—
16	35	полная до недореза	—
20	35	полная до недореза	—
24	35	—	—
5	40	неполная	16
6	40	неполная	18
8	40	неполная	22
10	40	полная до недореза	—
12	40	полная до недореза	—
16	40	полная до недореза	—
20	40	полная до недореза	—
24	40	—	—
5	45	неполная	16
6	45	неполная	18
8	45	неполная	22
10	45	неполная	26
12	45	полная до недореза	—
16	45	полная до недореза	—
20	45	полная до недореза	—
24	45	—	—
5	50	неполная	16
6	50	неполная	18
8	50	неполная	22
10	50	неполная	26
12	50	неполная	30
16	50	полная до недореза	—
20	50	полная до недореза	—
24	50	—	—
5	55	неполная	16
6	55	неполная	18
8	55	неполная	22
10	55	неполная	26
12	55	неполная	30
16	55	полная до недореза	—
20	55	полная до недореза	—
24	55	—	—
5	60	неполная	16
6	60	неполная	18
8	60	неполная	22
10	60	неполная	26
12	60	неполная	30
16	60	неполная	38
20	60	полная до недореза	—
24	60	—	—
5	65	неполная	16
6	65	неполная	18
8	65	неполная	22
10	65	неполная	26
12	65	неполная	30
16	65	неполная	38
20	65	полная до недореза	—
24	65	—	—
5	70	неполная	16
6	70	неполная	18
8	70	неполная	22
10	70	неполная	26
12	70	неполная	30
16	70	неполная	38
20	70	неполная	46
24	70	—	—
5	75	—	—
6	75	неполная	18
8	75	неполная	22
10	75	неполная	26
12	75	неполная	30
16	75	неполная	38
20	75	неполная	46
24	75	полная до недореза	—
5	80	—	—
6	80	неполная	18
8	80	неполная	22
10	80	неполная	26
12	80	неполная	30
16	80	неполная	38
20	80	неполная	46
24	80	полная до недореза	—
5	90	—	—
6	90	неполная	18
8	90	неполная	22
10	90	неполная	26
12	90	неполная	30
16	90	неполная	38
20	90	неполная	46
24	90	полная до недореза	—
5	100	—	—
6	100	неполная	18
8	100	неполная	22
10	100	неполная	26
12	100	неполная	30
16	100	неполная	38
20	100	неполная	46
24	100	неполная	54
5	110	—	—
6	110	—	—
8	110	неполная	22
10	110	неполная	26
12	110	неполная	30
16	110	неполная	38
20	110	неполная	46
24	110	неполная	54
5	120	—	—
6	120	—	—
8	120	неполная	22
10	120	неполная	26
12	120	неполная	30
16	120	неполная	38
20	120	неполная	46
24	120	неполная	54
5	130	—	—
6	130	—	—
8	130	неполная	—	ГОСТ 7802-81, таблица 1: для М8 при l>120 напечатан прочерк b; размер допускается таблицей 2. Длину резьбы согласовать по чертежу.
10	130	неполная	32
12	130	неполная	36
16	130	неполная	44
20	130	неполная	52
24	130	неполная	60
5	140	—	—
6	140	—	—
8	140	неполная	—	ГОСТ 7802-81, таблица 1: для М8 при l>120 напечатан прочерк b; размер допускается таблицей 2. Длину резьбы согласовать по чертежу.
10	140	неполная	32
12	140	неполная	36
16	140	неполная	44
20	140	неполная	52
24	140	неполная	60
5	150	—	—
6	150	—	—
8	150	неполная	—	ГОСТ 7802-81, таблица 1: для М8 при l>120 напечатан прочерк b; размер допускается таблицей 2. Длину резьбы согласовать по чертежу.
10	150	неполная	32
12	150	неполная	36
16	150	неполная	44
20	150	неполная	52
24	150	неполная	60
5	160	—	—
6	160	—	—
8	160	неполная	—	ГОСТ 7802-81, таблица 1: для М8 при l>120 напечатан прочерк b; размер допускается таблицей 2. Длину резьбы согласовать по чертежу.
10	160	неполная	32
12	160	неполная	36
16	160	неполная	44
20	160	неполная	52
24	160	неполная	60
5	170	—	—
6	170	—	—
8	170	неполная	—	ГОСТ 7802-81, таблица 1: для М8 при l>120 напечатан прочерк b; размер допускается таблицей 2. Длину резьбы согласовать по чертежу.
10	170	неполная	32
12	170	неполная	36
16	170	неполная	44
20	170	неполная	52
24	170	неполная	60
5	180	—	—
6	180	—	—
8	180	неполная	—	ГОСТ 7802-81, таблица 1: для М8 при l>120 напечатан прочерк b; размер допускается таблицей 2. Длину резьбы согласовать по чертежу.
10	180	неполная	32
12	180	неполная	36
16	180	неполная	44
20	180	неполная	52
24	180	неполная	60
5	190	—	—
6	190	—	—
8	190	неполная	—	ГОСТ 7802-81, таблица 1: для М8 при l>120 напечатан прочерк b; размер допускается таблицей 2. Длину резьбы согласовать по чертежу.
10	190	неполная	32
12	190	неполная	36
16	190	неполная	44
20	190	неполная	52
24	190	неполная	60
5	200	—	—
6	200	—	—
8	200	неполная	—	ГОСТ 7802-81, таблица 1: для М8 при l>120 напечатан прочерк b; размер допускается таблицей 2. Длину резьбы согласовать по чертежу.
10	200	неполная	32
12	200	неполная	36
16	200	неполная	44
20	200	неполная	52
24	200	неполная	60
5	220	—	—
6	220	—	—
8	220	неполная	—	ГОСТ 7802-81, таблица 1: для М8 при l>120 напечатан прочерк b; размер допускается таблицей 2. Длину резьбы согласовать по чертежу.
10	220	неполная	32
12	220	неполная	36
16	220	неполная	44
20	220	неполная	52
24	220	неполная	60
5	240	—	—
6	240	—	—
8	240	—	—
10	240	неполная	32
12	240	неполная	36
16	240	неполная	44
20	240	неполная	52
24	240	неполная	60
5	260	—	—
6	260	—	—
8	260	—	—
10	260	неполная	32
12	260	неполная	36
16	260	неполная	44
20	260	неполная	52
24	260	неполная	60

Приложение: справочная масса

ГОСТ 7802-81: теоретическая масса стальных болтов; не масса заказа.
d	l	кг / 1000 шт.	Примечание
5	12	2,699
6	12	4,612
8	12	—
10	12	—
12	12	—
16	12	—
20	12	—
24	12	—
5	14	2,936
6	14	4,95
8	14	10,1
10	14	—
12	14	—
16	14	—
20	14	—
24	14	—
5	16	3,172
6	16	5,288
8	16	10,71
10	16	19,39
12	16	—
16	16	—
20	16	—
24	16	—
5	20	3,644
6	20	5,964
8	20	11,94
10	20	21,34
12	20	34,76
16	20	—
20	20	—
24	20	—
5	25	4,235
6	25	6,809
8	25	13,48
10	25	23,79
12	25	38,3
16	25	75,6
20	25	133,4
24	25	—
5	30	4,825
6	30	7,655
8	30	15,02
10	30	26,22
12	30	41,84
16	30	82,13
20	30	143,6
24	30	—
5	35	5,416
6	35	8,5
8	35	16,56
10	35	28,67
12	35	45,38
16	35	88,66
20	35	153,8
24	35	—
5	40	6,006
6	40	9,345
8	40	18,1
10	40	31,11
12	40	48,92
16	40	95,18
20	40	164,1
24	40	—
5	45	6,596
6	45	10,196
8	45	19,64
10	45	33,55
12	45	52,46
16	45	101,71
20	45	174,3
24	45	—
5	50	7,187
6	50	11,036
8	50	21,18
10	50	35,99
12	50	56
16	50	108,24
20	50	184,5
24	50	—
5	55	7,746
6	55	11,881
8	55	22,72
10	55	38,44
12	55	59,54
16	55	114,77
20	55	194,8
24	55	—
5	60	8,336
6	60	12,726
8	60	24,26
10	60	40,88
12	60	63,08
16	60	121,23
20	60	205
24	60	—
5	65	8,926
6	65	13,574
8	65	25,8
10	65	43,32
12	65	66,62
16	65	127,82
20	65	215,2
24	65	—
5	70	9,516
6	70	14,417
8	70	27,34
10	70	45,76
12	70	70,17
16	70	134,35
20	70	225,5
24	70	—
5	75	—
6	75	15,262
8	75	28,88
10	75	48,2
12	75	73,71
16	75	140,87
20	75	235,7
24	75	366,4
5	80	—
6	80	16,107
8	80	30,42
10	80	50,65
12	80	77,25
16	80	147,4
20	80	245,9
24	80	381,2
5	90	—
6	90	17,798
8	90	33,5
10	90	55,53
12	90	84,33
16	90	160,45
20	90	266,4
24	90	410,6
5	100	—
6	100	19,488
8	100	36,57
10	100	60,41
12	100	91,41
16	100	173,51
20	100	286,9
24	100	440,1
5	110	—
6	110	—
8	110	39,65
10	110	65,3
12	110	98,49
16	110	186,56
20	110	307,4
24	110	469,6
5	120	—
6	120	—
8	120	42,73
10	120	70,18
12	120	105,57
16	120	199,62
20	120	327,8
24	120	499
5	130	—
6	130	—
8	130	45,81
10	130	75,1
12	130	112,65
16	130	212,67
20	130	348,3
24	130	528,5
5	140	—
6	140	—
8	140	48,89
10	140	79,95
12	140	119,73
16	140	225,72
20	140	368,8
24	140	558
5	150	—
6	150	—
8	150	51,97
10	150	84,84
12	150	126,81
16	150	238,78
20	150	389,2
24	150	587,4
5	160	—
6	160	—
8	160	55,05
10	160	89,72
12	160	133,89
16	160	251,83
20	160	409,7
24	160	616,9
5	170	—
6	170	—
8	170	58,13
10	170	94,61
12	170	140,97
16	170	264,87
20	170	430,2
24	170	646,4
5	180	—
6	180	—
8	180	61,21
10	180	99,49
12	180	148,05
16	180	277,94
20	180	450,6
24	180	675,8
5	190	—
6	190	—
8	190	64,29
10	190	104,37
12	190	155,13
16	190	290,99
20	190	471,1
24	190	705,3
5	200	—
6	200	—
8	200	67,37
10	200	109,26
12	200	162,22
16	200	304,04
20	200	491,6
24	200	734,8
5	220	—
6	220	—
8	220	73,53
10	220	119,02
12	220	176,38
16	220	330,15
20	220	532,6
24	220	793,8
5	240	—
6	240	—
8	240	—
10	240	128,79
12	240	190,54
16	240	366,26	Буквальное значение 366,26 сохранено; не заменено интерполяцией.
20	240	573,6
24	240	852,8
5	260	—
6	260	—
8	260	—
10	260	138,56
12	260	204,7
16	260	382,37
20	260	614,6
24	260	911,8

ГОСТ 7802-81, п.3: основной (крупный) шаг по ГОСТ 24705-2004; сбег и недорез по ГОСТ 27148-86; конец с фаской по ГОСТ 12414-94.
ГОСТ 7802-81, п.3а: радиус под головкой по ГОСТ 24670-81; это не приблизительный радиус сферы R таблицы 1.
ГОСТ 7802-81, п.3б: допуски и контроль ГОСТ 1759.1-82; резьба 8g, по соглашению допускается 6e. Стадия контроля покрытия фиксируется отдельно.
ГОСТ 7802-81, п.3в: дефекты поверхности и контроль ГОСТ 1759.2-82.
ГОСТ 7802-81, п.4: гладкий стержень примерно равен среднему или номинальному диаметру резьбы.
ГОСТ 7802-81, п.5: ГОСТ 1759.0-87; прочность 3.6, 4.6, 4.8, 5.6, 5.8, 8.8.
ГОСТ 1759.1-82, таблица 2, поз.6: D и k — js16; соосность головки 2IT15 по D; перпендикулярность опорной поверхности 0,0349×0,8D.
ГОСТ 1759.1-82, таблица 2, поз.12: l js17 до 150 мм; поле удваивается при l>150. Числовая b: +2P. Полная резьба не означает b=l.
V — сторона квадрата, не диагональ. По ГОСТ 1759.1, таблица 2, поз.8: V js16. f — минимум осевой высоты от опоры головки; угол перехода не более 30°.

Отдельные конструкции: ГОСТ 7801 — ус, ГОСТ 7802 — квадрат, DIN 603. Сходство формы не устанавливает взаимозаменяемость.

Источники и редакции

ГОСТ 7802-81 — Полный текст: чертёж, таблицы 1/2 и приложение, PDF 2–4
ГОСТ 7802-81 — Библиография; регистрация; ссылочные данные; изменения и поправки.
ГОСТ 7802-81 — Текстовое изменение; Изменено заглавие — Регистрация изменения; содержание изменения; издательские характеристики.

Задание не подготовлено

Откройте выбор и нажмите «Отдать в изготовление».
