ГОСТ 7801-81 — Болты с увеличенной полукруглой головкой и усом класса точности С

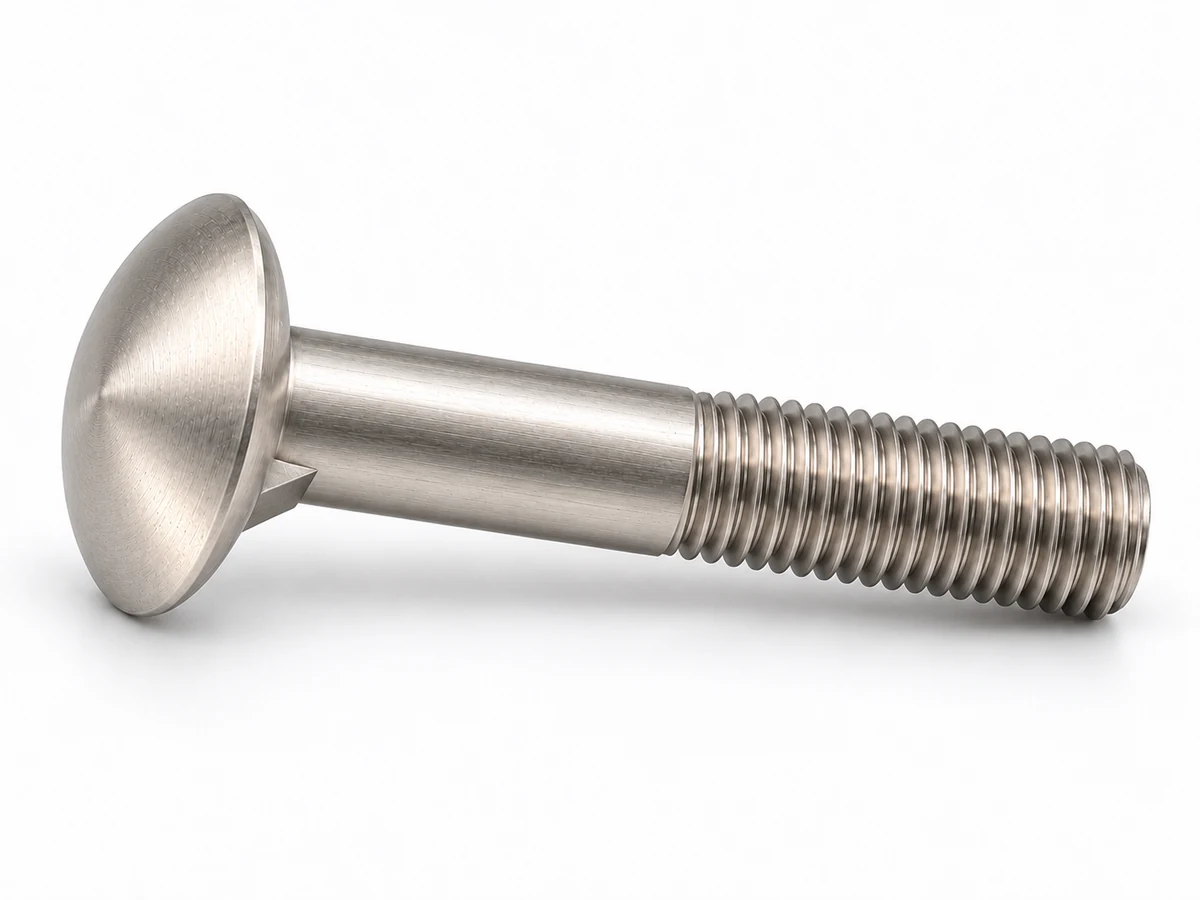

ГОСТ 7801-81 — Болты с увеличенной полукруглой головкой и усом

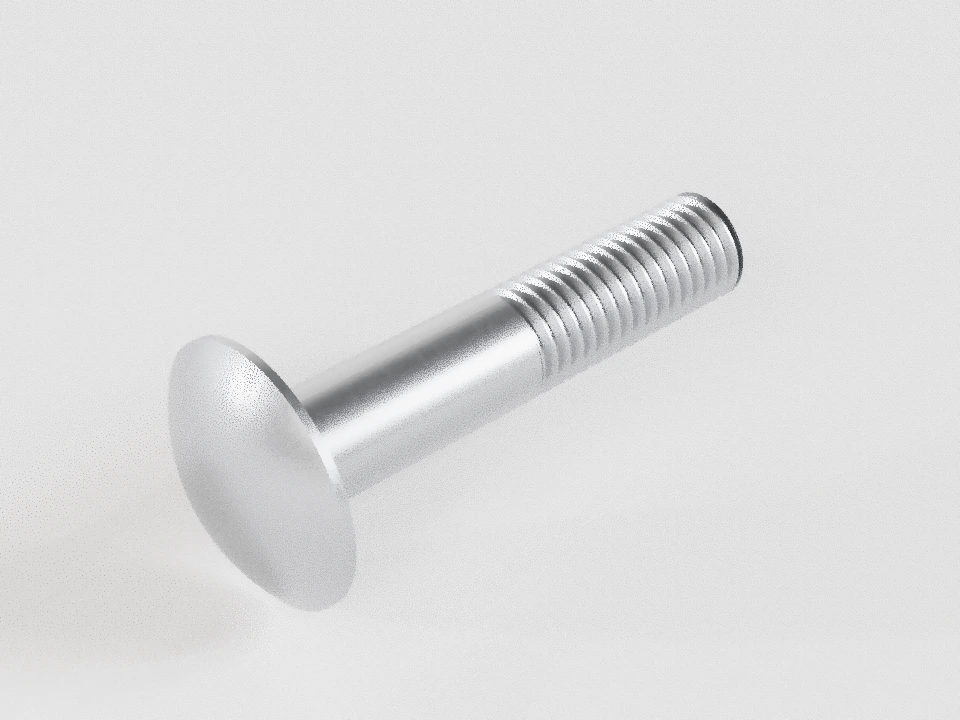

Болт М12×60 ГОСТ 7801-81

Издание с изменениями № 1, 2 (ИУС 9-1986, 8-1987)

Размер l от опорной плоскости головки до конца; головка в l не входит. Пустые ячейки матрицы не разрешают размер.
Класс точности С не является классом прочности. Поле резьбы 8g.
R сферы приблизительный; r под головкой имеет отдельный минимум.

Выберите размер для пояснения базы.

Размеры в мм; углы — в градусах. Прочерк не означает ноль.
Размер / база	Номинал	Минимум	Максимум	Отклонения / источник
d — Номинальный диаметр резьбыНаружный диаметр резьбы	12	11,541	11,966	Δ− -0,459; Δ+ -0,034. Поле 8g до покрытия; основное.ГОСТ 16093-2004, таблицы 3, 5, 7; ГОСТ 24705-2004, п.4.2
P — Основной (крупный) шагОсевое расстояние соседних витков	1,75	—	—	Мелкий шаг первичным стандартом не предусмотрен.ГОСТ 7801-81, п.3
l — Длина от опоры головки до концаОпорная плоскость головки → торец конца	60	58,5	61,5	Δ− -1,5; Δ+ 1,5. Головка не входит в l. Подголовок / ус входят.ГОСТ 7801-81, чертёж; ГОСТ 1759.1-82, таблица 2, поз.12
D — Диаметр полукруглой головкиВнешняя кромка головки	28	27,35	28,65	Δ− -0,65; Δ+ 0,65. Для класса С: js16.ГОСТ 7801-81, таблица 1; ГОСТ 1759.1-82, таблица 2, поз.6
k — Высота головкиВершина головки → опорная плоскость	6	5,625	6,375	Δ− -0,375; Δ+ 0,375. Головка исключена из l; не включает квадрат / ус.ГОСТ 7801-81, таблица 1; ГОСТ 1759.1-82, таблица 2, поз.6
R — Радиус сферы, приблизительноСферическая поверхность головки	≈ 22	—	—	R≈ по таблице. Не назначает точный производственный радиус.ГОСТ 7801-81, таблица 1
W — Высота уса вдоль осиОпорная плоскость головки → указанная граница уса вдоль оси	—	6	—	W — осевой размер по чертежу. Не радиальное выступание и не ширина уса.ГОСТ 7801-81, таблица 1
αу — Угол усаУказанные грани уса в главном виде	45	—	—	Частный угол 45° по чертежу; допуск и точный контур уточняются.ГОСТ 7801-81, чертёж
vу — Ширина усаПоперечное сечение А–А	уточнить	—	—	Номинал ширины в этом стандарте не задан. Общий h16 ГОСТ 1759.1 нельзя вычислить без номинала.ГОСТ 7801-81, чертёж; ГОСТ 1759.1-82, таблица 2, поз.8
d₁ — Диаметр гладкого стержняГладкий цилиндрический участок	12	11,3	12	Δ− -0,7; Δ+ 0. Выбран разрешённый вариант d₁=d.ГОСТ 7801-81, п.4; ГОСТ 1759.1-82, таблица 2, поз.12
b — Длина резьбового концаНачало полного профиля → торец конца	30	30	33,5	Δ− 0; Δ+ 3,5. Сбег не входит в b, неполный профиль конца входит.ГОСТ 7801-81, таблица 1; ГОСТ 1759.1-82, таблица 2, поз.12
r — Минимальный радиус под головкойСопряжение под опорной плоскостью головки	—	0,6	—	Не путать с приблизительным радиусом сферы R.ГОСТ 7801-81, п.3а; ГОСТ 24670-81, класс С
dₐ — Диаметр границы сопряженияГраница перехода у опорной плоскости	—	—	15,2	Предел по ссылочному стандарту, не точный диаметр шейки.ГОСТ 24670-81, таблица, класс С
x — Сбег резьбыНачало полного профиля → конец сбега со стороны головки	—	—	4,3	Представительский контур в пределах максимума.ГОСТ 27148-86, таблица 1
u — Неполный профиль на концеТорец → полный профиль	3,5	—	—	Входит в l и b.ГОСТ 12414-94, конец с фаской
Dкон — Диаметр торца концаТорец с фаской	—	—	—	Меньше внутреннего диаметра резьбы; точные длина и угол фаски не назначены.ГОСТ 12414-94
d₂ рез — Средний диаметр резьбыИсходный метрический профиль	10,863	10,593	10,829	Δ− -0,27; Δ+ -0,034. Основной размер вычислен по профилю; пределы 8g.ГОСТ 16093-2004, таблицы 3, 5, 7; ГОСТ 24705-2004, п.4.2
d₁ рез — Внутренний диаметр исходного профиляИсходный метрический профиль	10,106	—	—	Не назначает двусторонний допуск изготовленной впадины.ГОСТ 16093-2004, таблицы 3, 5, 7; ГОСТ 24705-2004, п.4.2
d₃ рез — Диаметр впадины исходного профиляИсходный профиль	9,853	—	—	Справочный расчёт, не производственный номинал.ГОСТ 16093-2004, таблицы 3, 5, 7; ГОСТ 24705-2004, п.4.2
H — Высота исходного треугольникаИсходный профиль	1,51554	—	—	H=√3P/2.ГОСТ 16093-2004, таблицы 3, 5, 7; ГОСТ 24705-2004, п.4.2
Lₖ — Соосность головки и стержняОсь головки относительно оси стержня	—	—	1,68	Диаметральный допуск 2IT15 по D.ГОСТ 1759.1-82, таблица 2, поз.6
Lᵣ — Перпендикулярность опоры головкиОпорная поверхность относительно оси стержня	—	—	0,78	0,0349×0,8D; округлено до 0,01 мм.ГОСТ 1759.1-82, таблица 2, поз.6
Ra — Шероховатость поверхностейПоверхности без отдельного обозначения	—	—	25	По общему знаку чертежа.ГОСТ 7801-81, чертёж

Применение стандарта в РФ

Статус документа в фонде: Действует.

Действует. В просмотренной карточке Росстандарта ограничения применения в РФ не указаны.

Начало указанного режима: 1982-01-01.

Проверка источника статуса: 2026-10-13. Росстандарт ↗

Проверенные таблицы и охват

Полные таблицы стандарта

Все размеры — мм. Прочерк означает отсутствие значения. Минимум, максимум и справочная величина не являются производственным номиналом. Размеры в скобках сохранены, но их применение не рекомендуется.

ГОСТ 7801-81 · класс С

Издание с изменениями № 1, 2 (ИУС 9-1986, 8-1987). Размер l от опорной плоскости головки до конца; головка в l не входит. Пустые ячейки матрицы не разрешают размер.

ГОСТ 7801-81, таблица 1. R сферы приблизительный, r под головкой имеет отдельный минимум.
d	P основной	D js16	k js16	R сферы ≈	W min (вдоль оси)	b при l≤120	b при l>120
6	1	14	3	11	3	18	—
8	1,25	18	4	14	3,5	22	—
10	1,5	23	5	18	5	26	32
12	1,75	28	6	22	6	30	36
16	2	35	8	26	8	38	44
20	2,5	44	10	32	9	46	52

Таблица 2: все 144 ячеек

ГОСТ 7801-81: пустая ячейка не разрешает размер. Граница полной резьбы сверена по собственному чертежу таблицы; прочерк b длинных М8 требует согласования.
d	l	Резьба	b	Примечание
6	25	полная до недореза	—
8	25	—	—
10	25	—	—
12	25	—	—
16	25	—	—
20	25	—	—
6	30	полная до недореза	—
8	30	полная до недореза	—
10	30	—	—
12	30	—	—
16	30	—	—
20	30	—	—
6	35	полная до недореза	—
8	35	полная до недореза	—
10	35	полная до недореза	—
12	35	—	—
16	35	—	—
20	35	—	—
6	40	неполная	18
8	40	неполная	22
10	40	полная до недореза	—
12	40	полная до недореза	—
16	40	полная до недореза	—
20	40	—	—
6	45	неполная	18
8	45	неполная	22
10	45	неполная	26
12	45	полная до недореза	—
16	45	полная до недореза	—
20	45	—	—
6	50	неполная	18
8	50	неполная	22
10	50	неполная	26
12	50	полная до недореза	—
16	50	полная до недореза	—
20	50	—	—
6	55	неполная	18
8	55	неполная	22
10	55	неполная	26
12	55	неполная	30
16	55	полная до недореза	—
20	55	полная до недореза	—
6	60	неполная	18
8	60	неполная	22
10	60	неполная	26
12	60	неполная	30
16	60	полная до недореза	—
20	60	полная до недореза	—
6	65	неполная	18
8	65	неполная	22
10	65	неполная	26
12	65	неполная	30
16	65	неполная	38
20	65	полная до недореза	—
6	70	неполная	18
8	70	неполная	22
10	70	неполная	26
12	70	неполная	30
16	70	неполная	38
20	70	полная до недореза	—
6	75	неполная	18
8	75	неполная	22
10	75	неполная	26
12	75	неполная	30
16	75	неполная	38
20	75	неполная	46
6	80	неполная	18
8	80	неполная	22
10	80	неполная	26
12	80	неполная	30
16	80	неполная	38
20	80	неполная	46
6	90	неполная	18
8	90	неполная	22
10	90	неполная	26
12	90	неполная	30
16	90	неполная	38
20	90	неполная	46
6	100	неполная	18
8	100	неполная	22
10	100	неполная	26
12	100	неполная	30
16	100	неполная	38
20	100	неполная	46
6	110	—	—
8	110	неполная	22
10	110	неполная	26
12	110	неполная	30
16	110	неполная	38
20	110	неполная	46
6	120	—	—
8	120	неполная	22
10	120	неполная	26
12	120	неполная	30
16	120	неполная	38
20	120	неполная	46
6	130	—	—
8	130	неполная	—	ГОСТ 7801-81, таблица 1: для М8 при l>120 напечатан прочерк b; размер допускается таблицей 2. Длину резьбы согласовать по чертежу.
10	130	неполная	32
12	130	неполная	36
16	130	неполная	44
20	130	неполная	52
6	140	—	—
8	140	неполная	—	ГОСТ 7801-81, таблица 1: для М8 при l>120 напечатан прочерк b; размер допускается таблицей 2. Длину резьбы согласовать по чертежу.
10	140	неполная	32
12	140	неполная	36
16	140	неполная	44
20	140	неполная	52
6	150	—	—
8	150	неполная	—	ГОСТ 7801-81, таблица 1: для М8 при l>120 напечатан прочерк b; размер допускается таблицей 2. Длину резьбы согласовать по чертежу.
10	150	неполная	32
12	150	неполная	36
16	150	неполная	44
20	150	неполная	52
6	160	—	—
8	160	—	—
10	160	неполная	32
12	160	неполная	36
16	160	неполная	44
20	160	неполная	52
6	170	—	—
8	170	—	—
10	170	неполная	32
12	170	неполная	36
16	170	неполная	44
20	170	неполная	52
6	180	—	—
8	180	—	—
10	180	неполная	32
12	180	неполная	36
16	180	неполная	44
20	180	неполная	52
6	190	—	—
8	190	—	—
10	190	неполная	32
12	190	неполная	36
16	190	неполная	44
20	190	неполная	52
6	200	—	—
8	200	—	—
10	200	неполная	32
12	200	неполная	36
16	200	неполная	44
20	200	неполная	52

Приложение: справочная масса

ГОСТ 7801-81: теоретическая масса стальных болтов; не масса заказа.
d	l	кг / 1000 шт.
6	25	6,501
8	25	—
10	25	—
12	25	—
16	25	—
20	25	—
6	30	7,346
8	30	14,34
10	30	—
12	30	—
16	30	—
20	30	—
6	35	8,191
8	35	15,88
10	35	27,16
12	35	—
16	35	—
20	35	—
6	40	9,035
8	40	17,42
10	40	29,87
12	40	46,53
16	40	90,15
20	40	—
6	45	9,88
8	45	18,95
10	45	32,32
12	45	50,08
16	45	96,67
20	45	—
6	50	10,725
8	50	20,48
10	50	34,76
12	50	53,62
16	50	103,2
20	50	—
6	55	11,57
8	55	22,03
10	55	37,2
12	55	57,16
16	55	109,73
20	55	188,2
6	60	12,415
8	60	23,57
10	60	39,64
12	60	60,7
16	60	116,25
20	60	198,5
6	65	13,26
8	65	25,11
10	65	42,08
12	65	64,24
16	65	122,78
20	65	208,7
6	70	14,105
8	70	26,65
10	70	44,53
12	70	67,78
16	70	129,31
20	70	219
6	75	14,95
8	75	28,19
10	75	46,97
12	75	71,32
16	75	135,83
20	75	229,2
6	80	15,795
8	80	29,73
10	80	49,41
12	80	74,86
16	80	142,36
20	80	239,5
6	90	17,484
8	90	32,8
10	90	54,3
12	90	81,94
16	90	155,42
20	90	259,9
6	100	19,174
8	100	35,89
10	100	59,19
12	100	89,01
16	100	168,47
20	100	280,4
6	110	—
8	110	38,97
10	110	64,06
12	110	96,09
16	110	181,52
20	110	300,9
6	120	—
8	120	42,04
10	120	68,95
12	120	103,17
16	120	194,58
20	120	321,3
6	130	—
8	130	45,12
10	130	73,83
12	130	110,25
16	130	207,63
20	130	341,8
6	140	—
8	140	48,2
10	140	78,72
12	140	117,33
16	140	220,69
20	140	362,3
6	150	—
8	150	51,28
10	150	83,6
12	150	124,41
16	150	233,74
20	150	382,7
6	160	—
8	160	—
10	160	88,49
12	160	131,49
16	160	246,79
20	160	403,2
6	170	—
8	170	—
10	170	93,37
12	170	138,57
16	170	259,85
20	170	422,9
6	180	—
8	180	—
10	180	98,25
12	180	145,65
16	180	272,9
20	180	443,4
6	190	—
8	190	—
10	190	103,14
12	190	152,73
16	190	285,95
20	190	463,8
6	200	—
8	200	—
10	200	108,02
12	200	159,81
16	200	299,01
20	200	484,3

ГОСТ 7801-81, п.3: основной (крупный) шаг по ГОСТ 24705-2004; сбег и недорез по ГОСТ 27148-86; конец с фаской по ГОСТ 12414-94.
ГОСТ 7801-81, п.3а: радиус под головкой по ГОСТ 24670-81; это не приблизительный радиус сферы R таблицы 1.
ГОСТ 7801-81, п.3б: допуски и контроль ГОСТ 1759.1-82; резьба 8g, по соглашению допускается 6e. Стадия контроля покрытия фиксируется отдельно.
ГОСТ 7801-81, п.3в: дефекты поверхности и контроль ГОСТ 1759.2-82.
ГОСТ 7801-81, п.4: гладкий стержень примерно равен среднему диаметру резьбы или равен номинальному диаметру.
ГОСТ 7801-81, п.5: ГОСТ 1759.0-87; прочность 3.6, 4.6, 4.8, 5.6, 5.8.
ГОСТ 1759.1-82, таблица 2, поз.6: D и k — js16; соосность головки 2IT15 по D; перпендикулярность опорной поверхности 0,0349×0,8D.
ГОСТ 1759.1-82, таблица 2, поз.12: l js17 до 150 мм; поле удваивается при l>150. Числовая b: +2P. Полная резьба не означает b=l.
W ГОСТ 7801 отложена вдоль оси от опорной плоскости головки, не радиально. Точная ширина уса не задана. Угол по главному виду 45°.

Отдельные конструкции: ГОСТ 7801 — ус, ГОСТ 7802 — квадрат, DIN 603. Сходство формы не устанавливает взаимозаменяемость.
