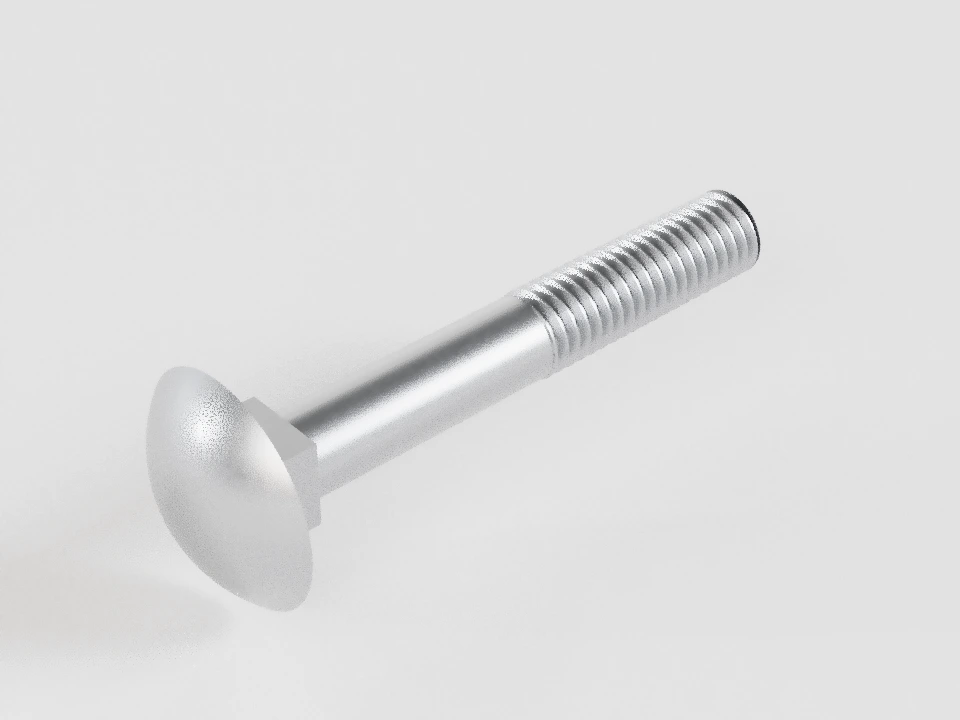

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Карточка стандарта / Болты

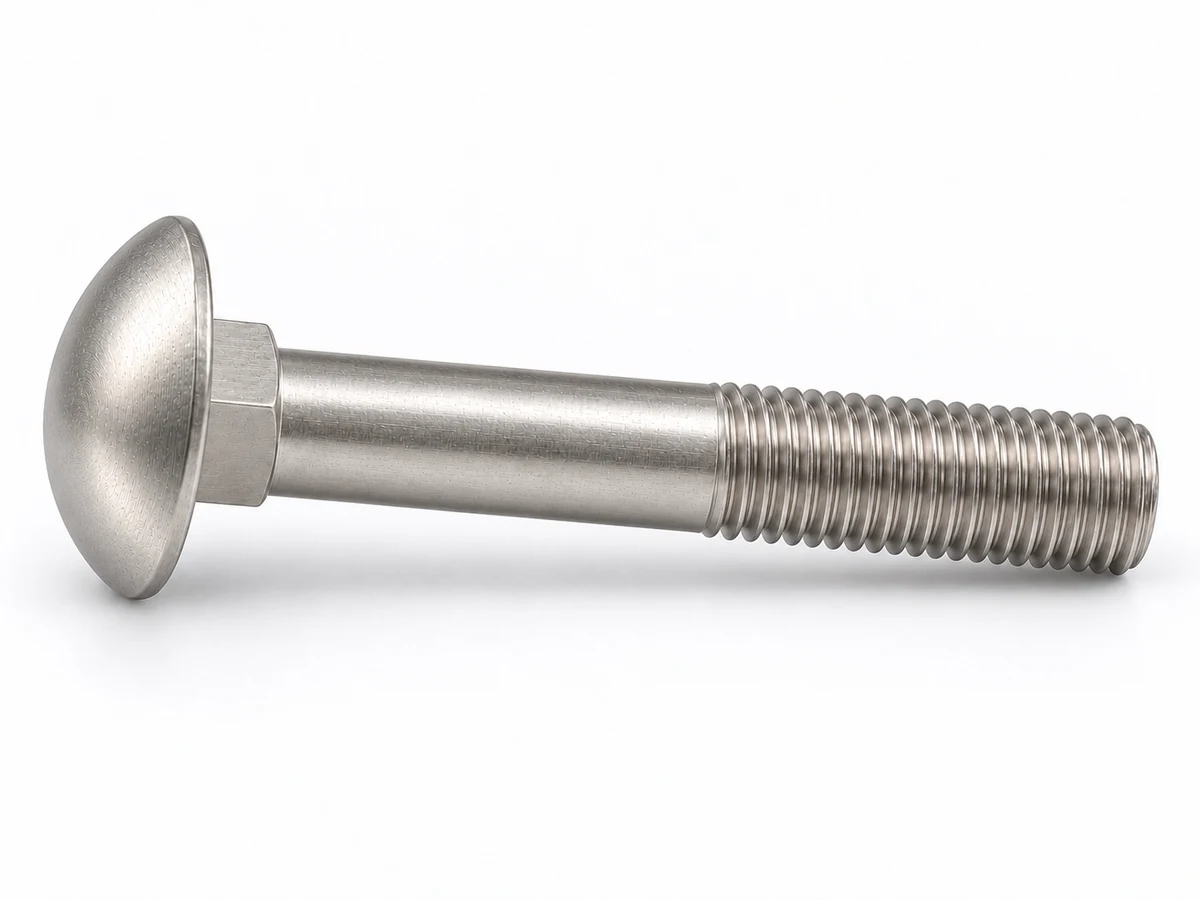

DIN 603 Болты с полукруглой головкой и квадратным подголовком
Квадратный подголовок требует согласованного посадочного места. Проверена редакция августа 2026 года; размеры и технические условия прежних изданий автоматически не переносятся.
Статус документа у издателя
Статус указанной редакции: Действует.
DIN Media указывает опубликованный действующий документ: DIN 603:2026-08. Это статус у издателя, а не подтверждение режима применения в РФ.
Проверка источника статуса: 2026-09-20. DIN Media ↗
Подбор по размерам
Выберите изделие и проверьте геометрию
Каталожная выборка с размерной основой DIN 603:2017-05. Статус DIN 603:2026-08 указан отдельно; размеры автоматически на новую редакцию не перенесены.
DIN 603 · М5 · l=35 · частичная резьба
Выберите обозначение на чертеже или в таблице, чтобы увидеть смысл и статус размера.
| Обозначение | Параметр | Значение | Пределы | Основание и пояснение |
|---|---|---|---|---|
| Номинал резьбы | 5 мм | табличное | ||
| Шаг, основной (крупный) | 0,8 мм | табличное | ||
| Длина под головкой | 35 мм | min 33,75 · max 36,25 | табличное | |
| Диаметр головки | не задано мм | min 12,45 · max 13,55 | табличное. геометрия: середина интервала | |
| Высота головки | не задано мм | min 2,7 · max 3,3 | табличное. геометрия: середина интервала | |
| Сторона квадрата | не задано мм | min 4,52 · max 5,48 | табличное. геометрия: середина интервала | |
| Высота квадрата | не задано мм | min 2,9 · max 4,1 | табличное. геометрия: середина интервала | |
| Диаметр стержня | не задано мм | min 4,52 · max 5 | табличное. геометрия: середина интервала | |
| Длина резьбы: ориентир | не задано мм | min 16 | каталожный ориентир. подтвердить фактическое изделие; для коротких длин см. lₛ и l𝗀 | |
| Гладкая часть | не задано мм | min 15 | каталожный ориентир | |
| До полной резьбы | не задано мм | max 19 | каталожный ориентир | |
| Переход под головкой | не задано мм | max 0,5 | табличное | |
| Радиус угла квадрата | не задано мм | max 0,75 | табличное | |
| Неполная резьба у торца | не задано мм | max 1,6 | табличное |
Сравнение в одном масштабе
Как используется изделие
Последовательность переключается вручную. Размер выбранного изделия сохранён; соседние детали показаны условно.
Основание размеров и ограничения
- l — от опорной плоскости головки до торца. Размеры головки, квадрата и стержня имеют пределы; на схеме использована середина интервала.
- Для частичной резьбы b min, lₛ min и l𝗀 max — каталожный ориентир по старой редакции. Фактическую длину резьбы выбранного изделия нужно подтвердить при заказе.
- Для каталожной полной резьбы резьба начинается после квадратного подголовка; длина перехода отдельно не задана. Нельзя нарезать условную резьбу через квадрат.
- M20: спорный радиус r₃ из таблицы 2017-05 не назначен. На схеме углы квадрата условно острые. Сходство с ГОСТ 7802 не подтверждает взаимозаменяемость.
Печатный лист выбранного изделия
ПКФ «Стандарт» · /catalog/bolts/din-603/
Лист выбранного изделия
DIN 603 · М5 · l=35 · частичная резьба
Каталожная выборка с размерной основой DIN 603:2017-05. Статус DIN 603:2026-08 указан отдельно; размеры автоматически на новую редакцию не перенесены.
| Обозначение | Параметр | Значение | Пределы | Основание и пояснение |
|---|---|---|---|---|
| Номинал резьбы | 5 мм | табличное | ||
| Шаг, основной (крупный) | 0,8 мм | табличное | ||
| Длина под головкой | 35 мм | min 33,75 · max 36,25 | табличное | |
| Диаметр головки | не задано мм | min 12,45 · max 13,55 | табличное. геометрия: середина интервала | |
| Высота головки | не задано мм | min 2,7 · max 3,3 | табличное. геометрия: середина интервала | |
| Сторона квадрата | не задано мм | min 4,52 · max 5,48 | табличное. геометрия: середина интервала | |
| Высота квадрата | не задано мм | min 2,9 · max 4,1 | табличное. геометрия: середина интервала | |
| Диаметр стержня | не задано мм | min 4,52 · max 5 | табличное. геометрия: середина интервала | |
| Длина резьбы: ориентир | не задано мм | min 16 | каталожный ориентир. подтвердить фактическое изделие; для коротких длин см. lₛ и l𝗀 | |
| Гладкая часть | не задано мм | min 15 | каталожный ориентир | |
| До полной резьбы | не задано мм | max 19 | каталожный ориентир | |
| Переход под головкой | не задано мм | max 0,5 | табличное | |
| Радиус угла квадрата | не задано мм | max 0,75 | табличное | |
| Неполная резьба у торца | не задано мм | max 1,6 | табличное |
Требования к заказу
- Количество
- не задано
- Материал
- не задано
- Прочность
- не задано
- Покрытие
- не задано
- Комментарий
- не задано
Условия применения данных
- l — от опорной плоскости головки до торца. Размеры головки, квадрата и стержня имеют пределы; на схеме использована середина интервала.
- Для частичной резьбы b min, lₛ min и l𝗀 max — каталожный ориентир по старой редакции. Фактическую длину резьбы выбранного изделия нужно подтвердить при заказе.
- Для каталожной полной резьбы резьба начинается после квадратного подголовка; длина перехода отдельно не задана. Нельзя нарезать условную резьбу через квадрат.
- M20: спорный радиус r₃ из таблицы 2017-05 не назначен. На схеме углы квадрата условно острые. Сходство с ГОСТ 7802 не подтверждает взаимозаменяемость.
Параметры для согласования. Геометрия не подтверждает наличие, характеристики партии или пригодность конкретного соединения. Выбранные поля допусков и пределы не заменяются величинами, использованными для рисунка.
ПКФ «Стандарт» · /catalog/bolts/din-603/
Лист выбранного изделия
DIN 603 · М5 · l=35 · частичная резьба
Каталожная выборка с размерной основой DIN 603:2017-05. Статус DIN 603:2026-08 указан отдельно; размеры автоматически на новую редакцию не перенесены.
| Обозначение | Параметр | Значение | Пределы | Основание и пояснение |
|---|---|---|---|---|
| Номинал резьбы | 5 мм | табличное | ||
| Шаг, основной (крупный) | 0,8 мм | табличное | ||
| Длина под головкой | 35 мм | min 33,75 · max 36,25 | табличное | |
| Диаметр головки | не задано мм | min 12,45 · max 13,55 | табличное. геометрия: середина интервала | |
| Высота головки | не задано мм | min 2,7 · max 3,3 | табличное. геометрия: середина интервала | |
| Сторона квадрата | не задано мм | min 4,52 · max 5,48 | табличное. геометрия: середина интервала | |
| Высота квадрата | не задано мм | min 2,9 · max 4,1 | табличное. геометрия: середина интервала | |
| Диаметр стержня | не задано мм | min 4,52 · max 5 | табличное. геометрия: середина интервала | |
| Длина резьбы: ориентир | не задано мм | min 16 | каталожный ориентир. подтвердить фактическое изделие; для коротких длин см. lₛ и l𝗀 | |
| Гладкая часть | не задано мм | min 15 | каталожный ориентир | |
| До полной резьбы | не задано мм | max 19 | каталожный ориентир | |
| Переход под головкой | не задано мм | max 0,5 | табличное | |
| Радиус угла квадрата | не задано мм | max 0,75 | табличное | |
| Неполная резьба у торца | не задано мм | max 1,6 | табличное |
Требования к заказу
- Количество
- не задано
- Материал
- не задано
- Прочность
- не задано
- Покрытие
- не задано
- Комментарий
- не задано
Условия применения данных
- l — от опорной плоскости головки до торца. Размеры головки, квадрата и стержня имеют пределы; на схеме использована середина интервала.
- Для частичной резьбы b min, lₛ min и l𝗀 max — каталожный ориентир по старой редакции. Фактическую длину резьбы выбранного изделия нужно подтвердить при заказе.
- Для каталожной полной резьбы резьба начинается после квадратного подголовка; длина перехода отдельно не задана. Нельзя нарезать условную резьбу через квадрат.
- M20: спорный радиус r₃ из таблицы 2017-05 не назначен. На схеме углы квадрата условно острые. Сходство с ГОСТ 7802 не подтверждает взаимозаменяемость.
Параметры для согласования. Геометрия не подтверждает наличие, характеристики партии или пригодность конкретного соединения. Выбранные поля допусков и пределы не заменяются величинами, использованными для рисунка.
Нормативная геометрия
Стандарт предусматривает
- Конструкция и область
- Квадратный подголовок; метрическая резьба М5–М20; класс точности C
DIN 603:2026-08. Проверка содержания: проверена только часть. Проверена техническая основа выбранных размеров и параметрической схемы. Каталожная выборка с размерной основой DIN 603:2017-05. Статус DIN 603:2026-08 указан отдельно; размеры автоматически на новую редакцию не перенесены. Характеристики партии и полный ряд за пределами этой области не подтверждены.
Область документа подтверждена в указанном объёме. Размеры выбранной каталожной серии приведены в блоке подбора; принадлежность конкретной партии требует согласования.
Размеры по стандарту
Каталожные сочетания и размерные пределы доступны в выборе выше. Выборка не является полным рядом стандарта.
Размерная выборка
Каталожная выборка с размерной основой DIN 603:2017-05. Статус DIN 603:2026-08 указан отдельно; размеры автоматически на новую редакцию не перенесены.
Головка, квадрат и стержень
| d | P | dₖ min | dₖ max | k min | k max | vₙ min | vₙ max | fₙ min | fₙ max | dₛ min | dₛ max |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 0,8 | 12,45 | 13,55 | 2,7 | 3,3 | 4,52 | 5,48 | 2,9 | 4,1 | 4,52 | 5 |
| 6 | 1 | 15,45 | 16,55 | 3,12 | 3,88 | 5,52 | 6,48 | 3,4 | 4,6 | 5,52 | 6 |
| 8 | 1,25 | 19,35 | 20,65 | 4,12 | 4,88 | 7,42 | 8,58 | 4,4 | 5,6 | 7,42 | 8 |
| 10 | 1,5 | 23,35 | 24,65 | 4,65 | 5,38 | 9,42 | 10,58 | 5,4 | 6,6 | 9,42 | 10 |
| 12 | 1,75 | 29,35 | 30,65 | 6,05 | 6,95 | 11,3 | 12,7 | 7,25 | 8,75 | 11,3 | 12 |
| 16 | 2 | 37,2 | 38,8 | 8,05 | 8,95 | 15,3 | 16,7 | 11,1 | 12,9 | 15,3 | 16 |
| 20 | 2,5 | 45,2 | 46,8 | 9,95 | 11,05 | 19,16 | 20,84 | 14,1 | 15,9 | 19,16 | 20 |
Проверенные каталожные сочетания
| d | Исполнение | Длины l |
|---|---|---|
| 5 | частичная резьба | 35, 40, 45, 50, 60 |
| 5 | полная после квадрата | 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 70, 75, 80 |
| 6 | частичная резьба | 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100, 110 |
| 6 | полная после квадрата | 12, 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100, 110, 120, 130, 140 |
| 8 | частичная резьба | 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200 |
| 8 | полная после квадрата | 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100, 110, 120, 130, 140, 150, 160, 170, 200 |
| 10 | частичная резьба | 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200, 220, 240, 260, 280, 300 |
| 10 | полная после квадрата | 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200, 220 |
| 12 | частичная резьба | 60, 70, 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 190, 200, 220, 240, 260, 280, 300 |
| 12 | полная после квадрата | 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200 |
| 16 | частичная резьба | 70, 75, 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 190, 200, 240, 260 |
| 16 | полная после квадрата | 35, 40, 45, 50, 60, 65, 70, 80, 90, 100, 120, 140, 150 |
Исполнения по стандарту
Подтверждённые для этой выборки исполнения доступны в блоке подбора. Другие исполнения рассматриваются по согласованному чертежу.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, шаг резьбы, поля допуска, класс точности и требования конкретной редакции документа.
Согласование поставки
Исполнение для вашей задачи
Класс прочности, марка материала, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Материал, прочность, покрытие и дополнительные операции согласуются по техническому заданию. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- DIN 603. Официальная карточка: проверены обозначение, редакция, статус и доступные сведения о замене. Библиография, область применения, жизненный цикл и изменения; проверка на указанную дату. Проверено: 2026-09-20. Официальная запись ↗
- DIN 603:2026-08. Открытое название и аннотация нормативного документа у издателя. Полный текст, таблицы и чертежи не изучались и не воспроизводятся. Title / Abstract / Overview; только назначение и перечисленные факты области применения. Проверено: 2026-09-20. Нормативный источник и область проверки ↗
- DIN 603. Размерная основа проверена в объёме, указанном у таблицы и выбранного изделия. Техническая основа карточки Проверено: 2026-10-15
Что ещё требует проверки
- Характеристики конкретной партии, материал, покрытие и поставка подтверждаются отдельно.
