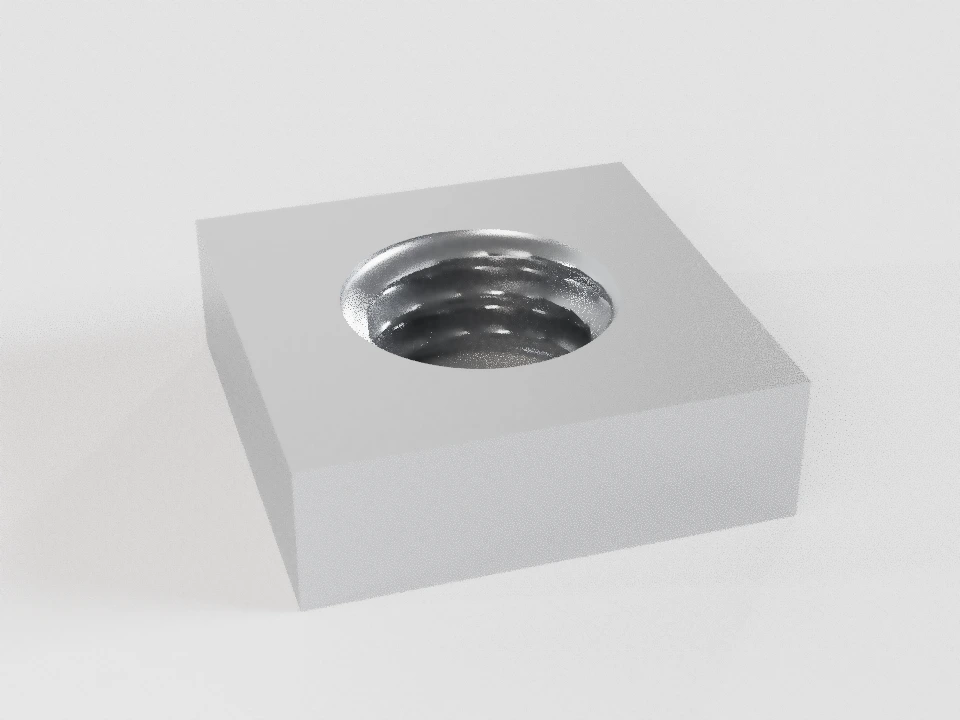

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

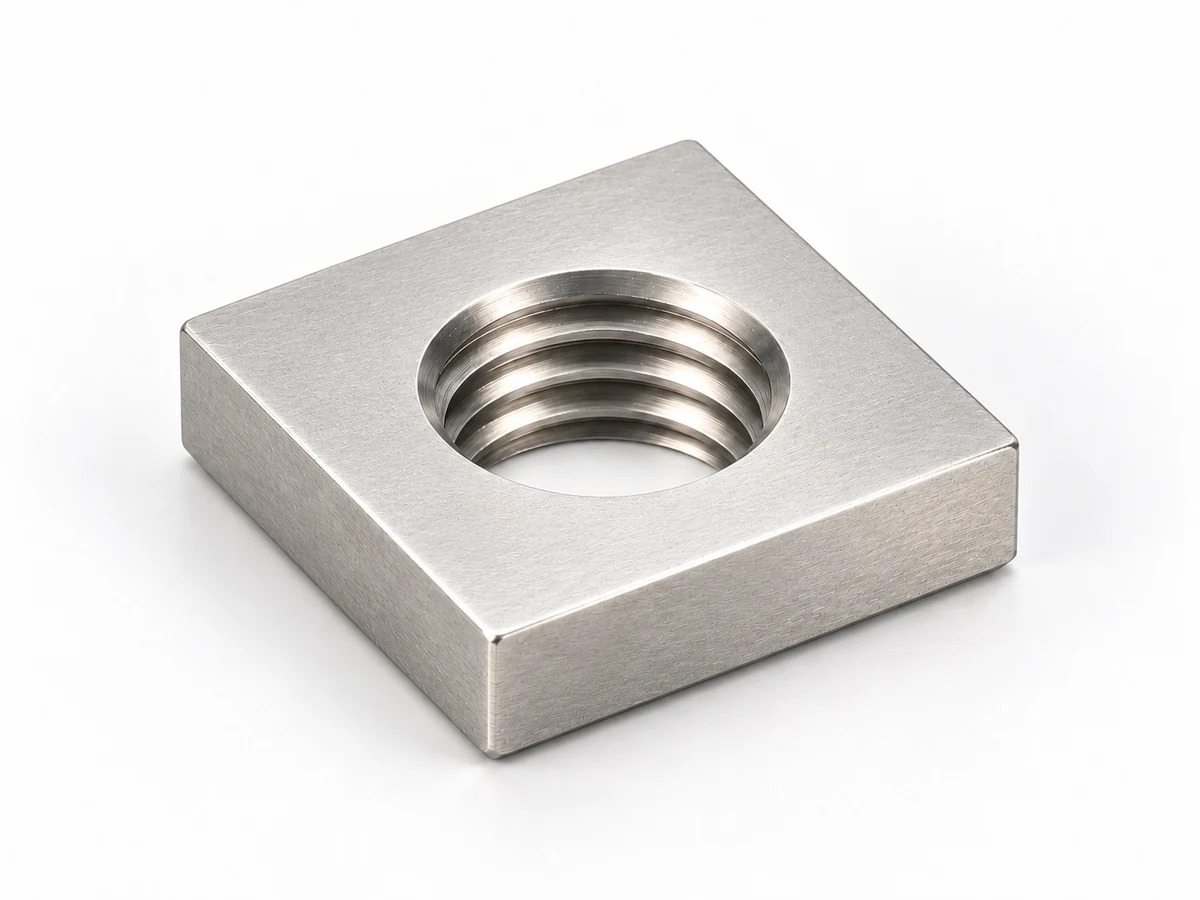

DIN 562 — Квадратные гайки низкие без фасок
Низкие квадратные гайки М1,6–М10 для удержания в кармане или пазу.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М4×0,7 (S7) DIN 562 — каталожный ряд
Гайка М4×0,7 (S7) DIN 562 — каталожный ряд
- Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
- Размерный ряд каталожный; отдельные требования уточняются.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 4 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Шаг резьбы | 0,7 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Высота | 2,2 | — | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Сторона квадрата | 7 | — | — | — | мм | Расстояние между двумя противоположными параллельными гранями. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Размер между противоположными углами | 8,9 | — | — | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Внутренний диаметр резьбы | 3,242 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 3,545 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 4 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
Применение
Удержание в кармане
Параллельные грани опираются на стенки кармана и препятствуют провороту.
Карман показан условно. Его допуски и удержание гайки не выводятся из одного размера под ключ.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
DIN 562 — каталожный ряд · точность Не установлена
Редакция не установлена
| d | Основной (крупный) P | Мелкие P | m | s | e |
|---|---|---|---|---|---|
| 1,6 | 0,35 | — | 1 | 3,2 | 4 |
| 2 | 0,4 | — | 1,2 | 4 | 5 |
| 2,5 | 0,45 | — | 1,6 | 5 | 6,3 |
| 3 | 0,5 | — | 1,8 | 5,5 | 7 |
| 4 | 0,7 | — | 2,2 | 7 | 8,9 |
| 5 | 0,8 | — | 2,7 | 8 | 10,2 |
| 6 | 1 | — | 3,2 | 10 | 12,7 |
| 8 | 1,25 | — | 4 | 13 | 16,5 |
| 10 | 1,5 | — | 5 | 16 | 20,2 |
Выбрать строку DIN 562 — каталожный ряд
- m
- Высота.
- s
- Сторона квадрата.
- e
- Размер между противоположными углами.
Исполнения
- Основная форма
Требования и конструкция
- Низкая форма без наружных фасок для удержания в квадратном кармане. Карман условный; его допуски задаются отдельно.
- Низкая гайка не является универсальной силовой заменой нормальной.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Редакция не установлена; Размерная таблица и схема.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
