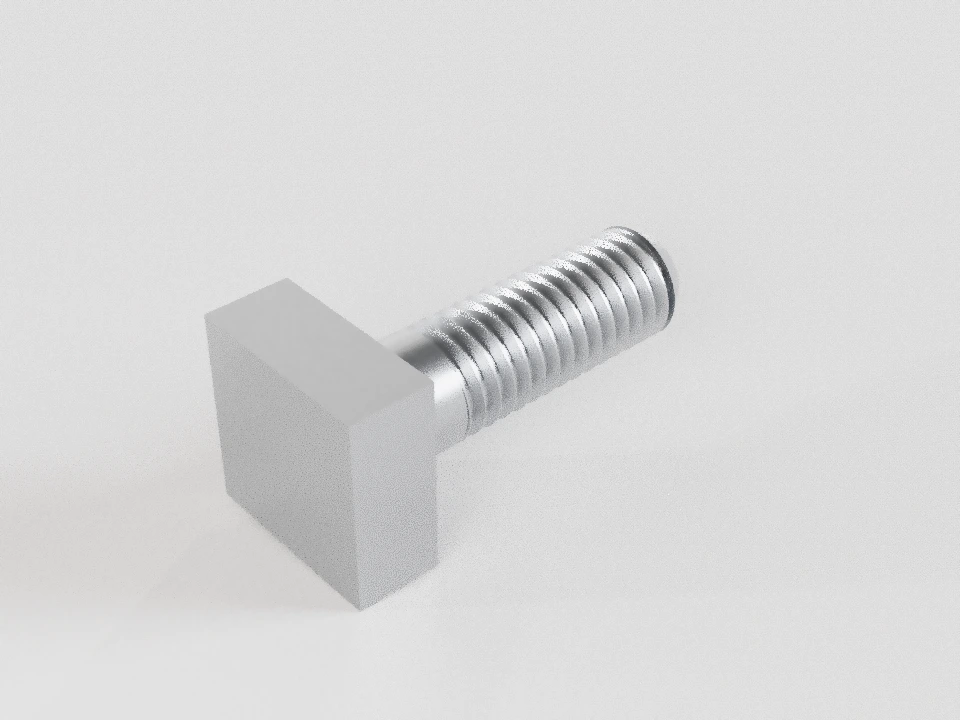

Пример: ГОСТ 13152-67 · М8×20 — предметная 3D-модель
Пример: ГОСТ 13152-67 · М8×20

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

ГОСТ 13152-67 — Болты к пазам станочным обработанным

Болт для закрепления приспособлений в станочном пазу. Выбирайте изделие по полному табличному коду или по ширине паза, резьбе и длине.

Квадратная головка и круглая головка с лысками относятся к исполнениям 1 и 2 и имеют разные нормативные коды. Размер b — ширина головки.

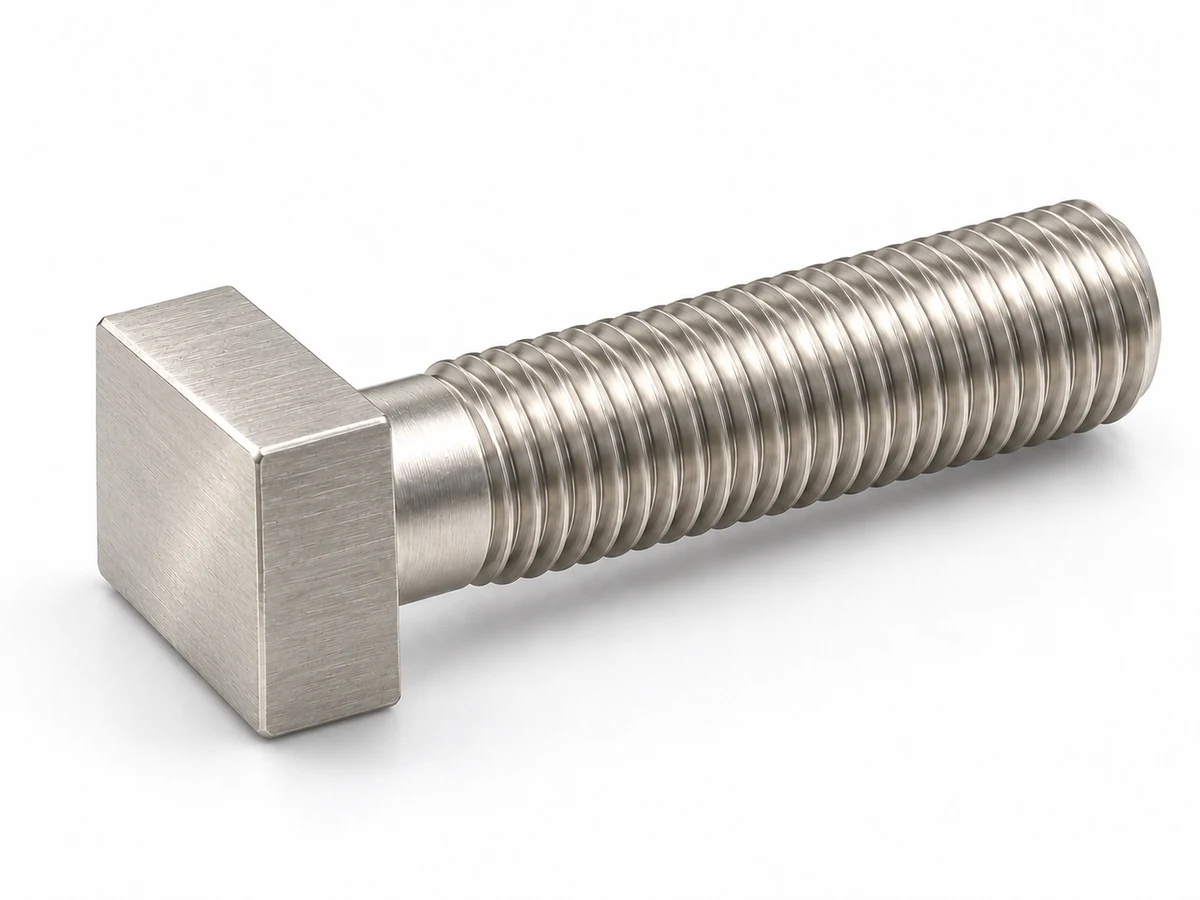

ГОСТ 13152-67 — Болты к пазам станочным обработанным — предметная иллюстрация
ГОСТ 13152-67 — Болты к пазам станочным обработаннымПредметная иллюстрация

Начальный пример и полная таблица доступны без JavaScript. Выбор загружается…

Начальный пример: Болт 7002-2461 ГОСТ 13152-67

Болт 7002-2461 ГОСТ 13152-67 — Квадратная головкаМ8 × 25 · исполнение 1 · паз 10 мм. Собственная параметрическая схема; все линейные размеры в мм. Геометрия по нормативным номиналам; фаска головки показана условно.ГОСТ 13152-67 · 7002-2461М8 × 25 · исполнение 1 · паз 10 ммL 25l 20H 6d₁ 8r 1 [0,9…1,1]Вид головкиФаска головки условная; размеры — в мм. Для деталей конца выберите «Резьба и конец».

Выберите размер на схеме или в таблице.

Болт 7002-2461 ГОСТ 13152-67

Табличное обозначение · ГОСТ 13152-67

7002-2461

М8 × 25 · исполнение 1 · паз 10 мм

Болт 7002-2461 ГОСТ 13152-67

Квадратная головка · Масса, не более: 0,017 кг

Размеры выбранного болта; пределы в квадратных скобках
ОбозначениеЗначениеРазмер и базы
10 ммсопряжениеШирина станочного паза. Ширина верхней части паза. Это размер сопрягающей детали, не диаметр болта и не ширина головки. Допуски самого паза здесь не заданы.
8 мм6gНоминал резьбы. Номинальный диаметр метрической резьбы. Фактические наружный и средний диаметры имеют собственные пределы 6g.
25 [24,8…25,2] мм±t₂/2Длина болта. От опорной плоскости под головкой до торца стержня; головка в L не входит. Размер уступа.
20 [19,8…20,2] мм±t₂/2Резьбовой участок. От границы полного профиля резьбы до торца, включая фаску конца. Сбег x находится со стороны гладкого стержня; l не равно длине свинчивания.
8 [7,64…8] ммh14Гладкий стержень. Между противоположными образующими гладкой цилиндрической части. Не внутренний диаметр резьбы.
14 [13,82…14] ммh12Ширина головки. Исполнение 1: сторона квадрата; исполнение 2: расстояние между лысками. Это не длина резьбы.
6 [5,7…6] ммh14Толщина головки. Между торцом головки и опорной плоскостью.
≥ 13,3 ммminТорцевая площадка головки. D₁ ≥ 0,95b. На схеме условно D₁=b; глубина и угол фаски головки не назначены.
1 [0,9…1,1] ммГОСТ 25670, табл.5Подголовочное скругление. Радиус перехода от стержня к опорной плоскости.
1,25 ммноминалОсновной (крупный) шаг. Расстояние вдоль оси между соседними одноимёнными точками профиля. Мелкий шаг в этой таблице не предусмотрен.
8 [7,76…7,972] мм6gНаружный диаметр резьбы. Пределы d+es−Td … d+es. Поле до нанесения покрытия; измерение наружного диаметра не заменяет контроль резьбы.
7,188 [7,042…7,16] мм6gСредний диаметр резьбы. Основной d₂=d−0,649519053P; пределы основного d₂+es−Td₂ … d₂+es. Округление основного диаметра до 0,001 мм по таблице.
6,647 ммосновной профильОсновной внутренний диаметр резьбы. Расчёт d−1,082531755P. Не гладкий стержень d₁ основной таблицы. Отдельный допуск внутреннего диаметра наружной резьбы не устанавливается ГОСТ16093, п.1.4.
≤ 2,2 ммmaxПредельный сбег. Предельный сбег для угла заборной части инструмента 20°. Это не угол фаски болта. Без выделения показан условный сбег для 30°; при выборе — предел выбранного угла; технология изготовления выбирается отдельно.
≤ 1,5 ммmaxПредельный сбег. Предельный сбег для угла заборной части инструмента 30°. Это не угол фаски болта. Без выделения показан условный сбег для 30°; при выборе — предел выбранного угла; технология изготовления выбирается отдельно.
≤ 0,9 ммmaxПредельный сбег. Предельный сбег для угла заборной части инструмента 45°. Это не угол фаски болта. Без выделения показан условный сбег для 30°; при выборе — предел выбранного угла; технология изготовления выбирается отдельно.
1,6 [1,4…1,8] ммГОСТ 25670, табл.5Фаска конца резьбы. Катет фаски конца по ГОСТ10549, табл.1, колонка «для остальных случаев». Схема при 45°; стандарт допускает 60°. Проточка головки не добавляется.

Все нормативные коды и размеры

Линейные размеры в мм. Код является обозначением по ГОСТ, не артикулом компании. Масса в кг, не более. Всего 260 строк. У исполнений 1 и 2 отдельные коды; тире D у исполнения 1 означает неприменимость.

ГОСТ 13152-67 · полная основная таблица
КодИсп.Паз ммd ммL ммd₁ ммb ммD ммH ммl ммr ммМасса кг ≤PDF
110825814—62010,0174
2108258142062010,024
110830814—62010,0194
2108308142062010,0225
110835814—62010,0215
2108358142062010,0245
110840814—62010,0235
2108408142062010,0265
110845814—62010,0255
2108458142062010,0285
110850814—62010,0275
2108508142062010,035
110855814—62510,0295
2108558142062510,0315
110860814—62510,0315
2108608142062510,0335
110865814—62510,0335
2108658142062510,0355
110870814—62510,0355
2108708142062510,0375
110875814—62510,0375
2108758142062510,0395
110880814—62510,0395
2108808142062510,0415
11210301018—72510,0345
212103010182572510,0365
11210351018—72510,0375
212103510182572510,0395
11210401018—72510,045
212104010182572510,0425
11210451018—72510,0436
212104510182572510,0456
11210501018—72510,0466
212105010182572510,0486
11210551018—73010,0486
212105510182573010,0516
11210601018—73010,0516
212106010182573010,0546
11210651018—73010,0546
212106510182573010,0576
11210701018—73010,0576
212107010182573010,066
11210751018—73010,066
212107510182573010,0636
11210801018—73010,0636
212108010182573010,0666
11210901018—73010,076
212109010182573010,0726
112101001018—73010,0766
2121010010182573010,0796
112101101018—73010,0826
2121011010182573010,0856
112101201018—73010,0886
2121012010182573010,0916
11412401222—82510,0626
214124012222882510,0656
11412451222—82510,0666
214124512222882510,0697
11412501222—82510,077
214125012222882510,0747
11412551222—83010,0737
214125512222883010,0777
11412601222—83010,0767
214126012222883010,0827
11412651222—83010,0827
214126512222883010,0867
11412701222—83010,0867
214127012222883010,0917
11412751222—83010,0917
214127512222883010,0957
11412801222—83010,0957
214128012222883010,17
11412901222—84010,1037
214129012222884010,1077
114121001222—84010,1127
2141210012222884010,1167
114121101222—84010,1217
2141211012222884010,1257
114121201222—84010,137
2141212012222884010,1347
114121301222—84010,1387
2141213012222884010,1427
114121401222—84010,1477
2141214012222884010,1517
114121501222—84010,1568
2141215012222884010,168
11816501628—103510,1328
2181650162836103510,148
11816551628—103510,148
2181655162836103510,1488
11816601628—103510,1488
2181660162836103510,1568
11816651628—103510,1568
2181665162836103510,1648
11816701628—103510,1648
2181670162836103510,1718
11816751628—103510,1728
2181675162836103510,1798
11816801628—103510,188
2181680162836103510,1878
11816901628—105010,1938
2181690162836105010,28
118161001628—105010,2098
21816100162836105010,2168
118161101628—105010,2258
21816110162836105010,2328
118161201628—105010,248
21816120162836105010,2478
118161301628—105010,2568
21816130162836105010,2638
118161401628—105010,2728
21816140162836105010,2799
118161501628—105010,2889
21816150162836105010,2959
118161601628—105010,3039
21816160162836105010,319
118161801628—105010,3359
21816180162836105010,3429
118162001628—105010,3679
21816200162836105010,3749
12220602034—144010,2549
2222060203442144010,2649
12220652034—144010,2669
2222065203442144010,2769
12220702034—144010,2789
2222070203442144010,2889
12220752034—144010,2919
2222075203442144010,3019
12220802034—144010,3039
2222080203442144010,3139
12220902034—145010,3249
2222090203442145010,3339
122201002034—145010,3499
22220100203442145010,3589
122201102034—145010,3739
22220110203442145010,3849
122201202034—145010,3989
22220120203442145010,4079
122201302034—145010,42310
22220130203442145010,43210
122201402034—145010,44710
22220140203442145010,45610
122201502034—145010,47210
22220150203442145010,48110
122201602034—145010,49710
22220160203442145010,50610
122201802034—146010,5410
22220180203442146010,5510
122202002034—146010,58910
22220200203442146010,610
12824702444—18501,60,48910
228247024445518501,60,51610
12824752444—18501,60,50610
228247524445518501,60,53410
12824802444—18501,60,52410
228248024445518501,60,55110
12824902444—18601,60,55410
228249024445518601,60,58110
128241002444—18601,60,58910
2282410024445518601,60,61710
128241102444—18601,60,62510
2282411024445518601,60,65310
128241202444—18601,60,6610
2282412024445518601,60,68810
128241302444—18601,60,69610
2282413024445518601,60,72411
128241402444—18601,60,73111
2282414024445518601,60,75911
128241502444—18601,60,76711
2282415024445518601,60,79411
128241602444—18601,60,80211
2282416024445518601,60,8311
128241802444—18801,60,86211
2282418024445518801,60,8911
128242002444—18801,60,93311
2282420024445518801,60,9611
136301003054—22702,5111
2363010030546522702,51,03111
136301103054—22702,51,05511
2363011030546522702,51,08611
136301203054—22702,51,11111
2363012030546522702,51,14211
136301303054—22702,51,16611
2363013030546522702,51,19711
136301403054—22702,51,22911
2363014030546522702,51,25311
136301503054—22702,51,27711
2363015030546522702,51,30811
136301603054—22702,51,33311
2363016030546522702,51,36411
136301803054—22802,51,43711
2363018030546522802,51,46811
136302003054—22802,51,54812
2363020030546522802,51,57912
136302203054—22802,51,65912
2363022030546522802,51,6912
136302503054—22802,51,82512
2363025030546522802,51,85612
136302803054—22802,51,99212
2363028030546522802,52,02312
142361203665—26802,51,70612
2423612036658026802,51,77612
142361303665—26802,51,78612
2423613036658026802,51,85612
142361403665—26802,51,86612
2423614036658026802,51,93612
142361503665—26802,51,94612
2423615036658026802,52,01612
142361603665—26802,52,02512
2423616036658026802,52,09512
142361803665—261002,52,15912
24236180366580261002,52,2312
142362003665—261002,52,31912
24236200366580261002,52,3912
142362203665—261002,52,47912
24236220366580261002,52,5512
142362503665—261002,52,71912
24236250366580261002,52,7912
142362803665—261002,52,95812
24236280366580261002,53,02913
142363203665—261002,53,27813
24236320366580261002,53,34913
142363603665—261002,53,59713
24236360366580261002,53,66813
148421504275—30802,52,81213
2484215042759530802,52,9613
148421604275—30802,52,91913
2484216042759530802,53,06713
148421804275—301002,53,10713
24842180427595301002,53,25513
148422004275—301002,53,32713
24842200427595301002,53,47513
148422204275—301002,53,54213
24842220427595301002,53,6913
148422504275—301252,53,83113
24842250427595301252,53,97913
148422804275—301252,54,15713
24842280427595301252,54,30513
148423204275—301252,54,59213
24842320427595301252,54,7413
148423604275—301252,55,02713
24842360427595301252,55,17513
154481604885—341003413
2544816048851053410034,16413
154481804885—3410034,28413
2544818048851053410034,44813
154482004885—3410034,56814
2544820048851053410034,73314
154482204885—3410034,85214
2544822048851053410035,01614
154482504885—3412535,23914
2544825048851053412535,40414
154482804885—3412535,66514
2544828048851053412535,8314
154483204885—3412536,23414
2544832048851053412536,39914
154483604885—3412536,80214
2544836048851053412536,96714
154484004885—3412537,3614
2544840048851053412537,52514

Головка и применение

Болт 7002-2461 ГОСТ 13152-67 — Квадратная головкаМ8 × 25 · исполнение 1 · паз 10 мм. Собственная параметрическая схема; все линейные размеры в мм. Геометрия по нормативным номиналам; фаска головки показана условно.ГОСТ 13152-67 · 7002-2461М8 × 25 · исполнение 1 · паз 10 ммD₁ ≥ 13,3b 14
Болт 7002-2461 ГОСТ 13152-67 — Квадратная головкаМ8 × 25 · исполнение 1 · паз 10 мм. Собственная параметрическая схема; все линейные размеры в мм. Размеры сечения паза, кроме его ширины, показаны условно.ГОСТ 13152-67 · 7002-2461М8 × 25 · исполнение 1 · паз 10 ммПаз 10Сечение по широкой стороне головки. Опора — под полками паза.Нижняя ширина, глубина паза и зазоры показаны условно; их проверяют по сборке.Одна ширина верхнего паза не подтверждает совместимость соединения.

Схема приложения объясняет опорные поверхности и ширину паза. Размеры нижней части паза и зазоры не назначаются по этой картинке. Совместимость проверяют по чертежу сборки.

Технические требования

  • Материал — сталь 35 по ГОСТ 1050-88. Допускается другая сталь с механическими свойствами не ниже стали 35.
  • Класс прочности 8.8 по ГОСТ 1759.4-87; допускаются 5.6 и 6.6.
  • Метрическая резьба по ГОСТ 24705-81, поле допуска 6g по ГОСТ 16093-81. Для табличного обозначения М указан основной (крупный) шаг.
  • Сбеги и фаски резьбы — по ГОСТ 10549-80.
  • Покрытие Хим.Окс.прм по ГОСТ 9.306-85. По соглашению допускаются другие защитные покрытия.
  • Остальные технические требования — ГОСТ 1759.0-87; упаковка и маркировка — ГОСТ 18160-72.
  • Материал, покрытие, механические свойства и фактическая возможность поставки подтверждаются при согласовании заявки.

Допуски и измерительные базы

Общая запись h14, ±t₂/2: h14 относится к внешним размерам типа вала, включая толщину и ширину головки; ±t₂/2 — к размерам уступов и координатам. Основание: ГОСТ 2.307-68, п.3.1, таблица 1; ГОСТ 25670-83, таблицы 1–2. Для радиусов и фасок применяется отдельная таблица 5. Номинальные интервалы выбираются по самому размеру, а не диаметру резьбы.

Ширина b имеет явное поле h12. Диаметр гладкого стержня d₁ — h14. D₁ ≥ 0,95b; показанная фаска головки условная, её глубина и угол не заданы.

L отсчитывается от опорной плоскости до торца, l — от границы полного профиля до торца с фаской. Сбег находится со стороны гладкой части. Длина свинчивания соединения не равна l автоматически. Резьба 6g контролируется отдельно по наружному и среднему диаметрам; значения в карточке относятся к детали до покрытия.

Шероховатость: Ra 6,3 мкм. Сбег и фаска конца показаны по ГОСТ 10549-80, чертежу 1 и таблице 1. Угол заборной части инструмента 20°/30°/45° определяет предел сбега, а не угол головки.

Источник

Переиздание, май 1990; изменения 1, 2, 3. Скан ГОСТ 13152-67: Таблица; PDF 4–14, чертёж и технические требования.

Табличная масса воспроизводится в смысле исходного стандарта; расчёт прочности, нагрузки и момента затяжки не выполняется.

Болт 7002-2461 ГОСТ 13152-67

М8 × 25 · исполнение 1 · паз 10 мм · Квадратная головка · Масса, не более: 0,017 кг

Болт 7002-2461 ГОСТ 13152-67 — Квадратная головкаМ8 × 25 · исполнение 1 · паз 10 мм. Собственная параметрическая схема; все линейные размеры в мм. Геометрия по нормативным номиналам; фаска головки показана условно.ГОСТ 13152-67 · 7002-2461М8 × 25 · исполнение 1 · паз 10 ммL 25l 20H 6d₁ 8r 1 [0,9…1,1]Вид головкиФаска головки условная; размеры — в мм. Для деталей конца выберите «Резьба и конец».Болт 7002-2461 ГОСТ 13152-67 — Квадратная головкаМ8 × 25 · исполнение 1 · паз 10 мм. Собственная параметрическая схема; все линейные размеры в мм. Геометрия по нормативным номиналам; фаска головки показана условно.ГОСТ 13152-67 · 7002-2461М8 × 25 · исполнение 1 · паз 10 ммD₁ ≥ 13,3b 14
Размеры выбранного болта; пределы в квадратных скобках
ОбозначениеЗначениеРазмер и базы
10 ммсопряжениеШирина станочного паза. Ширина верхней части паза. Это размер сопрягающей детали, не диаметр болта и не ширина головки. Допуски самого паза здесь не заданы.
8 мм6gНоминал резьбы. Номинальный диаметр метрической резьбы. Фактические наружный и средний диаметры имеют собственные пределы 6g.
25 [24,8…25,2] мм±t₂/2Длина болта. От опорной плоскости под головкой до торца стержня; головка в L не входит. Размер уступа.
20 [19,8…20,2] мм±t₂/2Резьбовой участок. От границы полного профиля резьбы до торца, включая фаску конца. Сбег x находится со стороны гладкого стержня; l не равно длине свинчивания.
8 [7,64…8] ммh14Гладкий стержень. Между противоположными образующими гладкой цилиндрической части. Не внутренний диаметр резьбы.
14 [13,82…14] ммh12Ширина головки. Исполнение 1: сторона квадрата; исполнение 2: расстояние между лысками. Это не длина резьбы.
6 [5,7…6] ммh14Толщина головки. Между торцом головки и опорной плоскостью.
≥ 13,3 ммminТорцевая площадка головки. D₁ ≥ 0,95b. На схеме условно D₁=b; глубина и угол фаски головки не назначены.
1 [0,9…1,1] ммГОСТ 25670, табл.5Подголовочное скругление. Радиус перехода от стержня к опорной плоскости.
1,25 ммноминалОсновной (крупный) шаг. Расстояние вдоль оси между соседними одноимёнными точками профиля. Мелкий шаг в этой таблице не предусмотрен.
8 [7,76…7,972] мм6gНаружный диаметр резьбы. Пределы d+es−Td … d+es. Поле до нанесения покрытия; измерение наружного диаметра не заменяет контроль резьбы.
7,188 [7,042…7,16] мм6gСредний диаметр резьбы. Основной d₂=d−0,649519053P; пределы основного d₂+es−Td₂ … d₂+es. Округление основного диаметра до 0,001 мм по таблице.
6,647 ммосновной профильОсновной внутренний диаметр резьбы. Расчёт d−1,082531755P. Не гладкий стержень d₁ основной таблицы. Отдельный допуск внутреннего диаметра наружной резьбы не устанавливается ГОСТ16093, п.1.4.
≤ 2,2 ммmaxПредельный сбег. Предельный сбег для угла заборной части инструмента 20°. Это не угол фаски болта. Без выделения показан условный сбег для 30°; при выборе — предел выбранного угла; технология изготовления выбирается отдельно.
≤ 1,5 ммmaxПредельный сбег. Предельный сбег для угла заборной части инструмента 30°. Это не угол фаски болта. Без выделения показан условный сбег для 30°; при выборе — предел выбранного угла; технология изготовления выбирается отдельно.
≤ 0,9 ммmaxПредельный сбег. Предельный сбег для угла заборной части инструмента 45°. Это не угол фаски болта. Без выделения показан условный сбег для 30°; при выборе — предел выбранного угла; технология изготовления выбирается отдельно.
1,6 [1,4…1,8] ммГОСТ 25670, табл.5Фаска конца резьбы. Катет фаски конца по ГОСТ10549, табл.1, колонка «для остальных случаев». Схема при 45°; стандарт допускает 60°. Проточка головки не добавляется.

Переиздание, май 1990; изменения 1, 2, 3

  • Материал — сталь 35 по ГОСТ 1050-88. Допускается другая сталь с механическими свойствами не ниже стали 35.
  • Класс прочности 8.8 по ГОСТ 1759.4-87; допускаются 5.6 и 6.6.
  • Метрическая резьба по ГОСТ 24705-81, поле допуска 6g по ГОСТ 16093-81. Для табличного обозначения М указан основной (крупный) шаг.
  • Сбеги и фаски резьбы — по ГОСТ 10549-80.
  • Покрытие Хим.Окс.прм по ГОСТ 9.306-85. По соглашению допускаются другие защитные покрытия.
  • Остальные технические требования — ГОСТ 1759.0-87; упаковка и маркировка — ГОСТ 18160-72.
  • Материал, покрытие, механические свойства и фактическая возможность поставки подтверждаются при согласовании заявки.
