Винты · размеры и применение
DIN 404

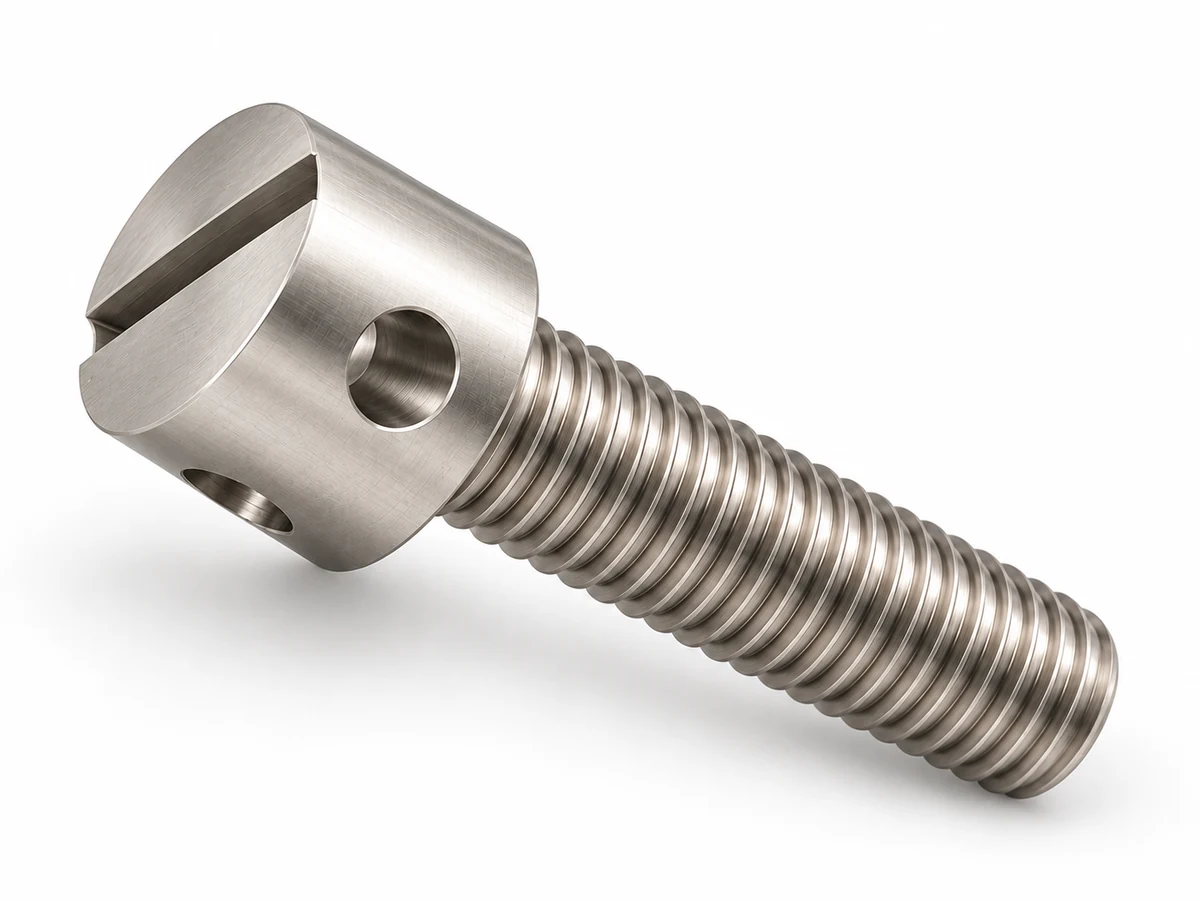

Винты с двумя сквозными отверстиями в головке и прямым шлицем
Выберите документ и размер. Подготовьте лист для согласования изготовления или добавьте выбранное исполнение в заявку.
Размер и исполнение
Исходный пример; таблицы доступны без JavaScript.
DIN 404:2006-08 + поправка 2007-06 · М6×1 · l=20 мм · Два сквозных отверстия · прямой шлиц · A · 6g
Длина l — от опоры под головкой до конца винта; k в неё не входит. w — от той же опоры до осей двух сквозных отверстий. Оси взаимно перпендикулярны и повёрнуты на 45° относительно шлица.
Основной (крупный) шаг P=1 мм. Ступень таблицы определяет полную и частичную резьбу. Для полной b≈l−a₁; численное a₁ требует проверки DIN 76-1. Конец CH или RN по ISO 4753 согласуется отдельно.
Выберите размер на схеме или в таблице для подсветки и пояснения.
| Параметр | Номинал | Минимум | Максимум | Основание и пояснение |
|---|---|---|---|---|
| dНоминальный диаметр · мм | 6 | — | — | Таблица 1/рисунок 1, М6 |
| PШаг резьбы · мм | 1 | — | — | Таблица 1/рисунок 1, М6 |
| lДлина от опоры головки · мм | 20 | 19,6 | 20,4 | Таблица 1: заполненная клетка, ступень b |
| dₖДиаметр головки · мм | 10 | 9,85 | 10 | DIN 404:2006, рисунок 1/таблица 1 |
| kПолная высота головки · мм | 8 | 7,55 | 8,45 | DIN 404:2006, рисунок 1/таблица 1 |
| fВысота выпуклой части · мм | ≈ 0,9 | — | — | DIN 404:2006, рисунок 1/таблица 1 |
| r_fРадиус выпуклой части · мм | ≈ 16 | — | — | DIN 404:2006, рисунок 1/таблица 1 |
| d_sДиаметр гладкой части · мм | не применяется | — | — | Отдельный гладкий стержень для этого исполнения не задан.DIN 404:2006, рисунок 1/таблица 1 |
| d_hДиаметр поперечных отверстий · мм | 3 | 3 | 3,14 | Два сквозных диаметральных отверстия; их оси взаимно перпендикулярны. Четыре выхода на поверхности не означают четыре независимых сверления.DIN 404:2006, рисунок 1/таблица 1 |
| wОт опоры головки до осей отверстий · мм | 3 | 2,88 | 3,12 | База — плоскость под головкой, не выпуклая вершина.DIN 404:2006, рисунок 1/таблица 1 |
| αОси отверстий относительно прямого шлица · ° | 45 | — | — | В торцевой проекции: две взаимно перпендикулярные оси под ±45° к шлицу.DIN 404:2006, рисунок 1/таблица 1 |
| n₀Базовый размер ширины шлица · мм | 1,6 | — | — | Номинал таблицы; фактические пределы n расположены выше базового размера.DIN 404:2006, рисунок 1/таблица 1 |
| nПредельная ширина шлица · мм | — | 1,66 | 1,91 | По официальной поправке DIN 404 Berichtigung 1:2007-06: в исходной таблице 2006 подписи min/max были переставлены.DIN 404:2006, рисунок 1/таблица 1; поправка 2007 |
| tГлубина прямого шлица · мм | — | 2,2 | 2,6 | DIN 404:2006, рисунок 1/таблица 1 |
| rРадиус под головкой · мм | — | 0,25 | — | DIN 404:2006, рисунок 1/таблица 1 |
| d_aПредельный диаметр перехода · мм | — | — | 6,8 | DIN 404:2006, рисунок 1/таблица 1 |
| xПредельный сбег резьбы · мм | — | — | 2,5 | DIN 404:2006, рисунок 1/таблица 1 |
| a₁Недорез по DIN 76-1 · мм | — | — | — | Нужен для b≈l−a₁ выше ступени. Численная таблица DIN 76-1 в этой карточке не проверена.DIN 404:2006, рисунок 1/таблица 1 |
| uНеполная резьба на конце · мм | — | — | 2 | u≤2P, рисунок 1.DIN 404:2006, рисунок 1/таблица 1 |
| RzШероховатость поверхности · мкм | — | — | 25 | Общее обозначение рисунка 1; не Ra.DIN 404:2006, рисунок 1/таблица 1 |
| bДлина резьбового участка · мм | — | — | — | Выше ступени b≈l−a₁ по DIN 76-1. Полная резьба не означает профиль до самой опоры.Таблица 1: заполненная клетка, ступень b |
| l−bОт опоры до начала участка b · мм | не применяется | — | — | Разность номиналов; не самостоятельный допуск гладкой части.Таблица 1: заполненная клетка, ступень b |
| lsПрямая гладкая часть · мм | не применяется | — | — | Переходы и сбег проверяют отдельно; разность l−b не подменяет ls.Таблица 1: заполненная клетка, ступень b |
Как применяется
Крышка прибора и пломбировочная проволока
Винт прижимает условную крышку. Проволока проходит через сквозное отверстие головки и проушину крышки; её маршрут, диаметр и пломба согласуются отдельно.
Условные детали узла не входят в размерные таблицы винта.
Сравнение размерных ветвей
Совпадение отдельных размеров не устанавливает взаимозаменяемость, прочность и требования контроля.
Полный ряд принятой основы
DIN 404:2006-08 + поправка 2007-06 · Два сквозных отверстия · прямой шлиц · A · 6g — таблицы всего принятого ряда
Все заполненные клетки матрицы 2006: М2–М10, длины 4–60 в собственных границах. М3,5 исключён. Длины свыше 60 с шагом 10 упомянуты стандартом, но без верхней границы и заполненных клеток не достроены.
| d | P | dₖДиаметр головки | kПолная высота головки | fВысота выпуклой части | r_fРадиус выпуклой части | d_sДиаметр гладкой части | d_hДиаметр поперечных отверстий | wОт опоры головки до осей отверстий | αОси отверстий относительно прямого шлица | n₀Базовый размер ширины шлица | nПредельная ширина шлица | tГлубина прямого шлица | rРадиус под головкой | d_aПредельный диаметр перехода | xПредельный сбег резьбы | a₁Недорез по DIN 76-1 | uНеполная резьба на конце | RzШероховатость поверхности | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 0,4 | 3,8min 3,68; max 3,8 | 3min 2,7; max 3,3 | ≈ 0,3min —; max — | ≈ 6min —; max — | 2min 1,86; max 2 | 1,2min 1,2; max 1,34 | 1,2min 1,08; max 1,32 | 45min —; max — | 0,5min —; max — | 0,56…0,7min 0,56; max 0,7 | 0,7…0,9min 0,7; max 0,9 | ≥ 0,1min 0,1; max — | ≤ 2,6min —; max 2,6 | ≤ 1min —; max 1 | не установленоmin —; max — | ≤ 0,8min —; max 0,8 | ≤ 25min —; max 25 | 5; 6; 8; 10; 12; 14 *; 16; 18 * |
| 2,5 | 0,45 | 4,5min 4,38; max 4,5 | 3,5min 3,12; max 3,88 | ≈ 0,4min —; max — | ≈ 6min —; max — | 2,5min 2,36; max 2,5 | 1,2min 1,2; max 1,34 | 1,2min 1,08; max 1,32 | 45min —; max — | 0,6min —; max — | 0,66…0,8min 0,66; max 0,8 | 0,8…1min 0,8; max 1 | ≥ 0,1min 0,1; max — | ≤ 3,1min —; max 3,1 | ≤ 1,1min —; max 1,1 | не установленоmin —; max — | ≤ 0,9min —; max 0,9 | ≤ 25min —; max 25 | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25 |
| 3 | 0,5 | 5,5min 5,38; max 5,5 | 4min 3,62; max 4,38 | ≈ 0,5min —; max — | ≈ 8min —; max — | 3min 2,86; max 3 | 1,5min 1,5; max 1,64 | 1,5min 1,38; max 1,62 | 45min —; max — | 0,8min —; max — | 0,86…1min 0,86; max 1 | 1…1,25min 1; max 1,25 | ≥ 0,1min 0,1; max — | ≤ 3,6min —; max 3,6 | ≤ 1,25min —; max 1,25 | не установленоmin —; max — | ≤ 1min —; max 1 | ≤ 25min —; max 25 | 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30 |
| 4 | 0,7 | 7min 6,85; max 7 | 5min 4,62; max 5,38 | ≈ 0,6min —; max — | ≈ 10min —; max — | 4min 3,82; max 4 | 2min 2; max 2,14 | 2min 1,88; max 2,12 | 45min —; max — | 1min —; max — | 1,06…1,2min 1,06; max 1,2 | 1,4…1,7min 1,4; max 1,7 | ≥ 0,2min 0,2; max — | ≤ 4,7min —; max 4,7 | ≤ 1,75min —; max 1,75 | не установленоmin —; max — | ≤ 1,4min —; max 1,4 | ≤ 25min —; max 25 | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 35; 40 |
| 5 | 0,8 | 8,5min 8,35; max 8,5 | 6,5min 6,05; max 6,95 | ≈ 0,7min —; max — | ≈ 16min —; max — | 5min 4,82; max 5 | 2,5min 2,5; max 2,64 | 2,5min 2,38; max 2,62 | 45min —; max — | 1,2min —; max — | 1,26…1,51min 1,26; max 1,51 | 1,7…2min 1,7; max 2 | ≥ 0,2min 0,2; max — | ≤ 5,7min —; max 5,7 | ≤ 2min —; max 2 | не установленоmin —; max — | ≤ 1,6min —; max 1,6 | ≤ 25min —; max 25 | 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 35; 40; 45; 50 |
| 6 | 1 | 10min 9,85; max 10 | 8min 7,55; max 8,45 | ≈ 0,9min —; max — | ≈ 16min —; max — | 6min 5,82; max 6 | 3min 3; max 3,14 | 3min 2,88; max 3,12 | 45min —; max — | 1,6min —; max — | 1,66…1,91min 1,66; max 1,91 | 2,2…2,6min 2,2; max 2,6 | ≥ 0,25min 0,25; max — | ≤ 6,8min —; max 6,8 | ≤ 2,5min —; max 2,5 | не установленоmin —; max — | ≤ 2min —; max 2 | ≤ 25min —; max 25 | 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 35; 40; 45; 50 |
| 8 | 1,25 | 13min 12,82; max 13 | 10min 9,55; max 10,45 | ≈ 1min —; max — | ≈ 20min —; max — | 8min 7,78; max 8 | 4min 4; max 4,18 | 4min 3,85; max 4,15 | 45min —; max — | 2min —; max — | 2,06…2,31min 2,06; max 2,31 | 2,7…3,2min 2,7; max 3,2 | ≥ 0,4min 0,4; max — | ≤ 9,2min —; max 9,2 | ≤ 3,2min —; max 3,2 | не установленоmin —; max — | ≤ 2,5min —; max 2,5 | ≤ 25min —; max 25 | 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 35; 40; 45; 50; 55 |
| 10 | 1,5 | 16min 15,82; max 16 | 12,5min 11,95; max 13,05 | ≈ 1,3min —; max — | ≈ 25min —; max — | 10min 9,78; max 10 | 5min 5; max 5,18 | 5min 4,85; max 5,15 | 45min —; max — | 2,5min —; max — | 2,56…2,81min 2,56; max 2,81 | 3,5…4,1min 3,5; max 4,1 | ≥ 0,4min 0,4; max — | ≤ 11,2min —; max 11,2 | ≤ 3,8min —; max 3,8 | не установленоmin —; max — | ≤ 3min —; max 3 | ≤ 25min —; max 25 | 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 35; 40; 45; 50; 55; 60 |
Длины, пределы, ls и lg по каждой строке
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М2×0,4 | 5 | 4,8 | 5,2 | До головки | не установлено | не применяется | не применяется |
| М2×0,4 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не применяется |
| М2×0,4 | 8 | 7,7 | 8,3 | До головки | не установлено | не применяется | не применяется |
| М2×0,4 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не применяется |
| М2×0,4 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не применяется |
| М2×0,4 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не применяется |
| М2×0,4 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не применяется |
| М2×0,4 | 18 | 17,7 | 18,3 | До головки | не установлено | не применяется | не применяется |
| М2,5×0,45 | 5 | 4,8 | 5,2 | До головки | не установлено | не применяется | не применяется |
| М2,5×0,45 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не применяется |
| М2,5×0,45 | 8 | 7,7 | 8,3 | До головки | не установлено | не применяется | не применяется |
| М2,5×0,45 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не применяется |
| М2,5×0,45 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не применяется |
| М2,5×0,45 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не применяется |
| М2,5×0,45 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не применяется |
| М2,5×0,45 | 18 | 17,7 | 18,3 | До головки | не установлено | не применяется | не применяется |
| М2,5×0,45 | 20 | 19,6 | 20,4 | До головки | не установлено | не применяется | не применяется |
| М2,5×0,45 | 22 | 21,6 | 22,4 | До головки | не установлено | не применяется | не применяется |
| М2,5×0,45 | 25 | 24,6 | 25,4 | Частичная | 18 | не установлено | 7 |
| М3×0,5 | 4 | 3,8 | 4,2 | До головки | не установлено | не применяется | не применяется |
| М3×0,5 | 5 | 4,8 | 5,2 | До головки | не установлено | не применяется | не применяется |
| М3×0,5 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не применяется |
| М3×0,5 | 8 | 7,7 | 8,3 | До головки | не установлено | не применяется | не применяется |
| М3×0,5 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не применяется |
| М3×0,5 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не применяется |
| М3×0,5 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не применяется |
| М3×0,5 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не применяется |
| М3×0,5 | 18 | 17,7 | 18,3 | До головки | не установлено | не применяется | не применяется |
| М3×0,5 | 20 | 19,6 | 20,4 | До головки | не установлено | не применяется | не применяется |
| М3×0,5 | 22 | 21,6 | 22,4 | До головки | не установлено | не применяется | не применяется |
| М3×0,5 | 25 | 24,6 | 25,4 | До головки | не установлено | не применяется | не применяется |
| М3×0,5 | 28 | 27,6 | 28,4 | Частичная | 19 | не установлено | 9 |
| М3×0,5 | 30 | 29,6 | 30,4 | Частичная | 19 | не установлено | 11 |
| М4×0,7 | 5 | 4,8 | 5,2 | До головки | не установлено | не применяется | не применяется |
| М4×0,7 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не применяется |
| М4×0,7 | 8 | 7,7 | 8,3 | До головки | не установлено | не применяется | не применяется |
| М4×0,7 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не применяется |
| М4×0,7 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не применяется |
| М4×0,7 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не применяется |
| М4×0,7 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не применяется |
| М4×0,7 | 18 | 17,7 | 18,3 | До головки | не установлено | не применяется | не применяется |
| М4×0,7 | 20 | 19,6 | 20,4 | До головки | не установлено | не применяется | не применяется |
| М4×0,7 | 22 | 21,6 | 22,4 | До головки | не установлено | не применяется | не применяется |
| М4×0,7 | 25 | 24,6 | 25,4 | До головки | не установлено | не применяется | не применяется |
| М4×0,7 | 28 | 27,6 | 28,4 | До головки | не установлено | не применяется | не применяется |
| М4×0,7 | 30 | 29,6 | 30,4 | Частичная | 22 | не установлено | 8 |
| М4×0,7 | 35 | 34,5 | 35,5 | Частичная | 22 | не установлено | 13 |
| М4×0,7 | 40 | 39,5 | 40,5 | Частичная | 22 | не установлено | 18 |
| М5×0,8 | 6 | 5,8 | 6,2 | До головки | не установлено | не применяется | не применяется |
| М5×0,8 | 8 | 7,7 | 8,3 | До головки | не установлено | не применяется | не применяется |
| М5×0,8 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не применяется |
| М5×0,8 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не применяется |
| М5×0,8 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не применяется |
| М5×0,8 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не применяется |
| М5×0,8 | 18 | 17,7 | 18,3 | До головки | не установлено | не применяется | не применяется |
| М5×0,8 | 20 | 19,6 | 20,4 | До головки | не установлено | не применяется | не применяется |
| М5×0,8 | 22 | 21,6 | 22,4 | До головки | не установлено | не применяется | не применяется |
| М5×0,8 | 25 | 24,6 | 25,4 | До головки | не установлено | не применяется | не применяется |
| М5×0,8 | 28 | 27,6 | 28,4 | До головки | не установлено | не применяется | не применяется |
| М5×0,8 | 30 | 29,6 | 30,4 | До головки | не установлено | не применяется | не применяется |
| М5×0,8 | 35 | 34,5 | 35,5 | Частичная | 25 | не установлено | 10 |
| М5×0,8 | 40 | 39,5 | 40,5 | Частичная | 25 | не установлено | 15 |
| М5×0,8 | 45 | 44,5 | 45,5 | Частичная | 25 | не установлено | 20 |
| М5×0,8 | 50 | 49,5 | 50,5 | Частичная | 25 | не установлено | 25 |
| М6×1 | 8 | 7,7 | 8,3 | До головки | не установлено | не применяется | не применяется |
| М6×1 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не применяется |
| М6×1 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не применяется |
| М6×1 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не применяется |
| М6×1 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не применяется |
| М6×1 | 18 | 17,7 | 18,3 | До головки | не установлено | не применяется | не применяется |
| М6×1 | 20 | 19,6 | 20,4 | До головки | не установлено | не применяется | не применяется |
| М6×1 | 22 | 21,6 | 22,4 | До головки | не установлено | не применяется | не применяется |
| М6×1 | 25 | 24,6 | 25,4 | До головки | не установлено | не применяется | не применяется |
| М6×1 | 28 | 27,6 | 28,4 | До головки | не установлено | не применяется | не применяется |
| М6×1 | 30 | 29,6 | 30,4 | До головки | не установлено | не применяется | не применяется |
| М6×1 | 35 | 34,5 | 35,5 | До головки | не установлено | не применяется | не применяется |
| М6×1 | 40 | 39,5 | 40,5 | До головки | не установлено | не применяется | не применяется |
| М6×1 | 45 | 44,5 | 45,5 | Частичная | 28 | не установлено | 17 |
| М6×1 | 50 | 49,5 | 50,5 | Частичная | 28 | не установлено | 22 |
| М8×1,25 | 10 | 9,7 | 10,3 | До головки | не установлено | не применяется | не применяется |
| М8×1,25 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не применяется |
| М8×1,25 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не применяется |
| М8×1,25 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не применяется |
| М8×1,25 | 18 | 17,7 | 18,3 | До головки | не установлено | не применяется | не применяется |
| М8×1,25 | 20 | 19,6 | 20,4 | До головки | не установлено | не применяется | не применяется |
| М8×1,25 | 22 | 21,6 | 22,4 | До головки | не установлено | не применяется | не применяется |
| М8×1,25 | 25 | 24,6 | 25,4 | До головки | не установлено | не применяется | не применяется |
| М8×1,25 | 28 | 27,6 | 28,4 | До головки | не установлено | не применяется | не применяется |
| М8×1,25 | 30 | 29,6 | 30,4 | До головки | не установлено | не применяется | не применяется |
| М8×1,25 | 35 | 34,5 | 35,5 | До головки | не установлено | не применяется | не применяется |
| М8×1,25 | 40 | 39,5 | 40,5 | До головки | не установлено | не применяется | не применяется |
| М8×1,25 | 45 | 44,5 | 45,5 | До головки | не установлено | не применяется | не применяется |
| М8×1,25 | 50 | 49,5 | 50,5 | Частичная | 34 | не установлено | 16 |
| М8×1,25 | 55 | 54,4 | 55,6 | Частичная | 34 | не установлено | 21 |
| М10×1,5 | 12 | 11,7 | 12,3 | До головки | не установлено | не применяется | не применяется |
| М10×1,5 | 14 | 13,7 | 14,3 | До головки | не установлено | не применяется | не применяется |
| М10×1,5 | 16 | 15,7 | 16,3 | До головки | не установлено | не применяется | не применяется |
| М10×1,5 | 18 | 17,7 | 18,3 | До головки | не установлено | не применяется | не применяется |
| М10×1,5 | 20 | 19,6 | 20,4 | До головки | не установлено | не применяется | не применяется |
| М10×1,5 | 22 | 21,6 | 22,4 | До головки | не установлено | не применяется | не применяется |
| М10×1,5 | 25 | 24,6 | 25,4 | До головки | не установлено | не применяется | не применяется |
| М10×1,5 | 28 | 27,6 | 28,4 | До головки | не установлено | не применяется | не применяется |
| М10×1,5 | 30 | 29,6 | 30,4 | До головки | не установлено | не применяется | не применяется |
| М10×1,5 | 35 | 34,5 | 35,5 | До головки | не установлено | не применяется | не применяется |
| М10×1,5 | 40 | 39,5 | 40,5 | До головки | не установлено | не применяется | не применяется |
| М10×1,5 | 45 | 44,5 | 45,5 | До головки | не установлено | не применяется | не применяется |
| М10×1,5 | 50 | 49,5 | 50,5 | До головки | не установлено | не применяется | не применяется |
| М10×1,5 | 55 | 54,4 | 55,6 | Частичная | 40 | не установлено | 15 |
| М10×1,5 | 60 | 59,4 | 60,6 | Частичная | 40 | не установлено | 20 |
* Непредпочтительный размер. Прочерк не является нулём.
Отдать в изготовление
Лист сохраняет выбранные размеры и отдельные требования заказа. Заполните известные требования; пустые поля останутся «не задано».
Изготовитель проверяет ссылочные требования, профиль углубления и технологию. Этот лист не заменяет согласованный рабочий чертёж.
Добавить в заявку
Документы и область проверки
DIN 404:2006-08 + поправка 2007-06
Все заполненные клетки матрицы 2006: М2–М10, длины 4–60 в собственных границах. М3,5 исключён. Длины свыше 60 с шагом 10 упомянуты стандартом, но без верхней границы и заполненных клеток не достроены.
Класс точности A. Поле резьбы: 6g, таблица 2.
Действующая редакция DIN 404:2017-08 подтверждена издателем. Здесь самостоятельная историческая размерная основа 2006 с поправкой 2007; её данные не переименованы в 2017. Поправка 2007 исправляет подписи min/max ширины шлица n. Базовый n₀ показан отдельно от фактических пределов. Таблица 2: класс точности A, резьба 6g; сталь St по EN 10087/EN 10277-3, нержавеющая A1/A2 по ISO 3506-1 либо цветной сплав CU3 по EN 28839. Это требования документа, а не свойства выбранного заказа. Для нержавеющей стали/цветных сплавов стандарт не требует подтверждения механических свойств. Поверхность Rz25; покрытия по ISO 4042/EN 12476, приёмка ISO 3269. Конкретные материал, покрытие и контроль задаются заказом. Отверстия могут служить для вращения штифтом или пломбировочной проволоки. Пломбирование само по себе не доказывает защиту от самоотвинчивания.
Официальная запись документа: обозначение и статусКрышка, проушина, проволока и пломба условные, их размеры не входят в таблицу винта.
Пломба показывает вмешательство; расчётная контровка, момент и вибростойкость не заявлены.
