Винты · размеры и применение

ГОСТ 13429-68

Нажимные винты с концом под пяту для станочных приспособлений

Выберите документ и размер. Подготовьте лист для согласования изготовления или добавьте выбранное исполнение в заявку.

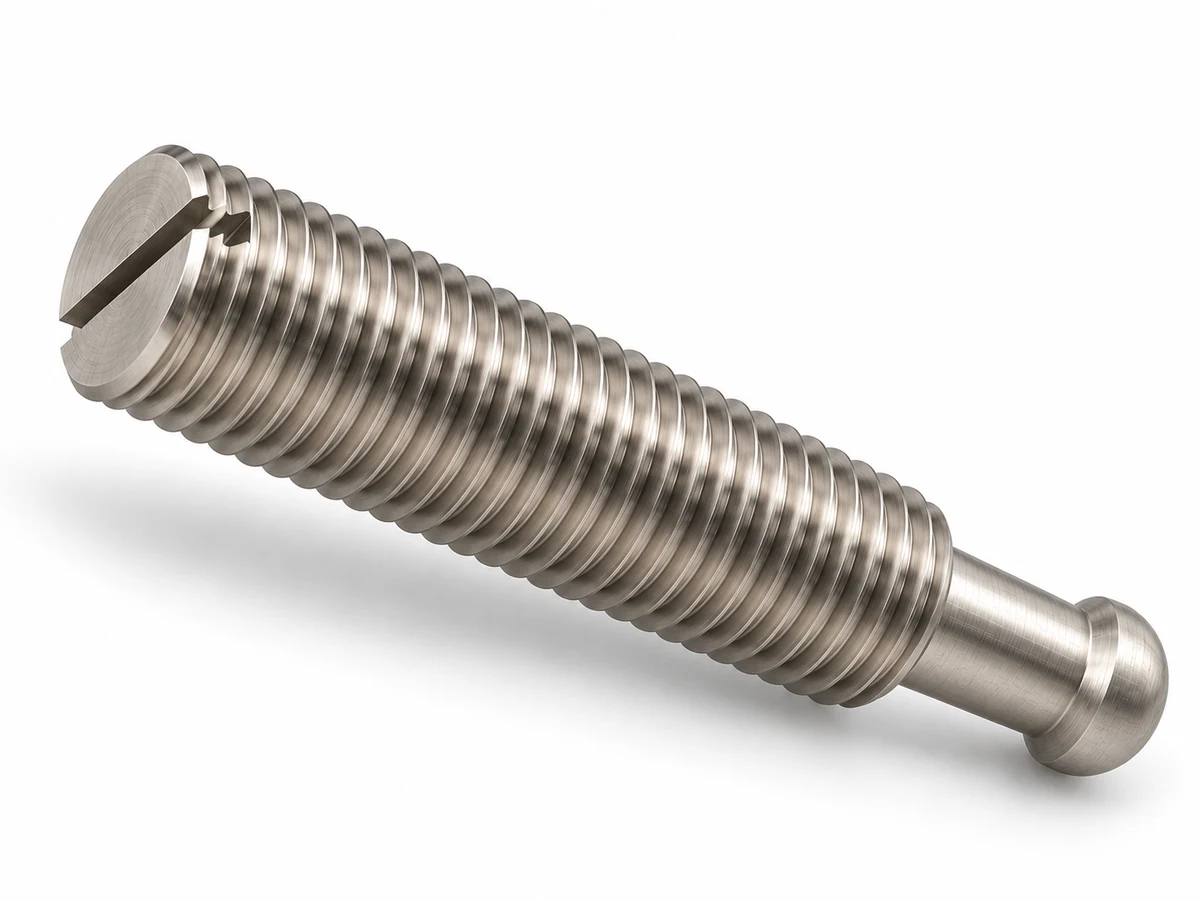

ГОСТ 13429-68 — предметная иллюстрация
ГОСТ 13429-68Предметная иллюстрация

Размер и исполнение

Исходный пример; таблицы доступны без JavaScript.

ГОСТ 13429-68 · изменения №1/2 · М10×1,5 · l=50 мм · Плоский торец привода

Длина l — общая, от торца привода до вершины нажимного конца; конец включён. Размер шейки и наружный размер конца различаются. Ответная пята в размеры винта не входит.

Основной (крупный) шаг P=1,5 мм. Резьбовой корпус отделён от нажимного конца шейкой. Длина полного профиля резьбы отдельно не установлена.

Нажимной винт · ГОСТ 13429-68 · изменения №1/2l 50l₁ 13d 10d₁ 7 · l₂ 5 · d₂ не установленоНаружный диаметр конца отдельно задан только у М30/М36.
Торец привода · ГОСТ 13429-68 · изменения №1/2b 1,6d 10h 3,75 · r₂ не применяется
Разрез привода и нажимного конца · ГОСТ 13429-68 · изменения №1/2l 50l₁ 13d 10b 1,6 · h 3,75 · r₂ не применяетсяНаружный диаметр конца отдельно задан только у М30/М36.
Увеличенный нажимной конец · ГОСТ 13429-68 · изменения №1/2l₁ 13l₂ 5d₁ 7r₁ 6 · r 0,5Наружный диаметр конца отдельно задан только у М30/М36.

Выберите размер на схеме или в таблице для подсветки и пояснения.

ПараметрНоминалМинимумМаксимумОснование и пояснение
dНоминальный диаметр · мм10——Рисунок, таблица; изменение №2
PШаг резьбы · мм1,5——Рисунок, таблица; изменение №2
lПолная длина винта · мм50——Номинал источника; численные предельные отклонения отдельно не установлены.ГОСТ13429, таблица; изменение №2
d₁Диаметр уменьшенной шейки · мм7——Не наружный диаметр сферического конца. Неуказанные отклонения — H14/h14/±t₂/2 по характеру размера; численные пределы требуют согласования.Рисунок, таблица; изменение №2
d₂Наружный диаметр нажимного конца · мм———Отдельный d₂ задан только для М30/М36. При меньшем d внешний контур на схеме условный.Рисунок, таблица; изменение №2
l₁Длина всего нажимного конца · мм13——Номинал источника; численные предельные отклонения отдельно не установлены.Рисунок, таблица; изменение №2
l₂Длина концевого утолщения · мм5——Номинал источника; численные предельные отклонения отдельно не установлены.Рисунок, таблица; изменение №2
r₁Радиус нажимной сферической поверхности · мм6——Номинал источника; численные предельные отклонения отдельно не установлены.Рисунок, таблица; изменение №2
rРадиус перехода к шейке · мм0,5——Номинал источника; численные предельные отклонения отдельно не установлены.Рисунок, таблица; изменение №2
αУгол перехода к радиальному направлению · °30——Угол рисунка к радиальному направлению; 60° к оси.Рисунок, таблица; изменение №2
bШирина прямого шлица · мм1,6——Изменение №2: М16 b=2,5. Это ширина шлица, не длина резьбы.Рисунок, таблица; изменение №2
hГлубина шлица · мм3,75——Изменение №2: исправлены пять первых глубин.Рисунок, таблица; изменение №2
r₂Радиус альтернативного торца привода · ммне применяется——Допускаемая форма сферического торца; это не радиус нажимного конца.Рисунок, таблица; изменение №2
HRCэНормативная твёрдость · HRCэ—3539,5Изменение №2. Требование стандарта; выполнение на конкретном изделии и термообработка заказа ещё не подтверждены.Рисунок, таблица; изменение №2
RaШероховатость рабочей сферы · мкм1,6——По изменению №2; общие обозначения рисунка заменены на Ra6,3 и Ra12,5.Рисунок, таблица; изменение №2
bрДлина резьбы полного профиля · мм———Не равна автоматически l−l₁ / l−z₁: концевые фаски и сбег требуют отдельного задания.ГОСТ13429, таблица; изменение №2
lsОтдельный гладкий стержень · ммне применяется——ГОСТ13429, таблица; изменение №2
l−zОт торца привода до начала конца · мм37——Разность номиналов l и l₁ (ГОСТ) / z₁ (DIN). Положение перехода, не длина полного профиля резьбы.ГОСТ13429, таблица; изменение №2
Отдать в изготовление

Как применяется

Нажим через отдельную пяту

Винт перемещается в резьбовом корпусе. Его сферический рабочий конец передаёт нажим отдельной пяте, а та — заготовке. Пята показана условно; её посадка, удержание, угол поворота и нагрузка рассчитываются отдельно.

Работа с отдельной пятой · ГОСТ 13429-68 · изменения №1/2Подвод винта через резьбовой корпус к отдельной пяте.Посадка, удержание, угол поворота и нагрузка требуют расчёта.Пята условная; в поставку винта автоматически не входит.

Условные детали узла не входят в размерные таблицы винта.

Полный ряд принятой основы

ГОСТ 13429-68 · изменения №1/2 · Плоский торец привода — таблицы всего принятого ряда

Вся таблица:64 сочетания М5–М36, l25–220; два допускаемых торца привода. Основной (крупный) шаг. Редакция с изменениями №1/2.

dPd₁Диаметр уменьшенной шейкиd₂Наружный диаметр нажимного концаl₁Длина всего нажимного концаl₂Длина концевого утолщенияr₁Радиус нажимной сферической поверхностиrРадиус перехода к шейкеαУгол перехода к радиальному направлениюbШирина прямого шлицаhГлубина шлицаr₂Радиус альтернативного торца приводаHRCэНормативная твёрдостьRaШероховатость рабочей сферыДлины l
50,83,5min —; max —не установленоmin —; max —9min —; max —3min —; max —3min —; max —0,3min —; max —30min —; max —0,8min —; max —2min —; max —не применяетсяmin —; max —35…39,5min 35; max 39,51,6min —; max —25; 30; 35; 40; 45; 50
614,5min —; max —не установленоmin —; max —9min —; max —3min —; max —4min —; max —0,4min —; max —30min —; max —1min —; max —2,5min —; max —не применяетсяmin —; max —35…39,5min 35; max 39,51,6min —; max —30; 35; 40; 45; 50; 55; 60
81,256min —; max —не установленоmin —; max —10,5min —; max —4min —; max —6min —; max —0,4min —; max —30min —; max —1,2min —; max —3,1min —; max —не применяетсяmin —; max —35…39,5min 35; max 39,51,6min —; max —40; 45; 50; 55; 60; 70; 80
101,57min —; max —не установленоmin —; max —13min —; max —5min —; max —6min —; max —0,5min —; max —30min —; max —1,6min —; max —3,75min —; max —не применяетсяmin —; max —35…39,5min 35; max 39,51,6min —; max —45; 50; 55; 60; 70; 80; 90
121,759min —; max —не установленоmin —; max —14,5min —; max —6,5min —; max —8min —; max —0,6min —; max —30min —; max —2min —; max —3,75min —; max —не применяетсяmin —; max —35…39,5min 35; max 39,51,6min —; max —55; 60; 70; 80; 90; 100; 110
16212min —; max —не установленоmin —; max —17min —; max —8min —; max —12min —; max —0,8min —; max —30min —; max —2,5min —; max —4,5min —; max —не применяетсяmin —; max —35…39,5min 35; max 39,51,6min —; max —70; 80; 90; 100; 110; 125
202,515min —; max —не установленоmin —; max —18,5min —; max —9min —; max —16min —; max —1min —; max —30min —; max —3min —; max —6min —; max —не применяетсяmin —; max —35…39,5min 35; max 39,51,6min —; max —80; 90; 100; 110; 125; 140
24318min —; max —не установленоmin —; max —22min —; max —11min —; max —16min —; max —1min —; max —30min —; max —3min —; max —6min —; max —не применяетсяmin —; max —35…39,5min 35; max 39,51,6min —; max —90; 100; 110; 125; 140; 160
303,518min —; max —24min 23,79; max 2424min —; max —11min —; max —16min —; max —1,2min —; max —30min —; max —4min —; max —8min —; max —не применяетсяmin —; max —35…39,5min 35; max 39,51,6min —; max —100; 110; 125; 140; 160; 180
36420min —; max —27min 26,79; max 2728min —; max —12min —; max —20min —; max —1,6min —; max —30min —; max —4min —; max —8min —; max —не применяетсяmin —; max —35…39,5min 35; max 39,51,6min —; max —125; 140; 160; 180; 200; 220
Длины, пределы, ls и lg по каждой строке
d / PlminmaxИсполнение резьбыblslg
М5×0,825——Корпус с концевыми переходамине установленоне применяется16
М5×0,830——Корпус с концевыми переходамине установленоне применяется21
М5×0,835——Корпус с концевыми переходамине установленоне применяется26
М5×0,840——Корпус с концевыми переходамине установленоне применяется31
М5×0,845——Корпус с концевыми переходамине установленоне применяется36
М5×0,850——Корпус с концевыми переходамине установленоне применяется41
М6×130——Корпус с концевыми переходамине установленоне применяется21
М6×135——Корпус с концевыми переходамине установленоне применяется26
М6×140——Корпус с концевыми переходамине установленоне применяется31
М6×145——Корпус с концевыми переходамине установленоне применяется36
М6×150——Корпус с концевыми переходамине установленоне применяется41
М6×155——Корпус с концевыми переходамине установленоне применяется46
М6×160——Корпус с концевыми переходамине установленоне применяется51
М8×1,2540——Корпус с концевыми переходамине установленоне применяется29,5
М8×1,2545——Корпус с концевыми переходамине установленоне применяется34,5
М8×1,2550——Корпус с концевыми переходамине установленоне применяется39,5
М8×1,2555——Корпус с концевыми переходамине установленоне применяется44,5
М8×1,2560——Корпус с концевыми переходамине установленоне применяется49,5
М8×1,2570——Корпус с концевыми переходамине установленоне применяется59,5
М8×1,2580——Корпус с концевыми переходамине установленоне применяется69,5
М10×1,545——Корпус с концевыми переходамине установленоне применяется32
М10×1,550——Корпус с концевыми переходамине установленоне применяется37
М10×1,555——Корпус с концевыми переходамине установленоне применяется42
М10×1,560——Корпус с концевыми переходамине установленоне применяется47
М10×1,570——Корпус с концевыми переходамине установленоне применяется57
М10×1,580——Корпус с концевыми переходамине установленоне применяется67
М10×1,590——Корпус с концевыми переходамине установленоне применяется77
М12×1,7555——Корпус с концевыми переходамине установленоне применяется40,5
М12×1,7560——Корпус с концевыми переходамине установленоне применяется45,5
М12×1,7570——Корпус с концевыми переходамине установленоне применяется55,5
М12×1,7580——Корпус с концевыми переходамине установленоне применяется65,5
М12×1,7590——Корпус с концевыми переходамине установленоне применяется75,5
М12×1,75100——Корпус с концевыми переходамине установленоне применяется85,5
М12×1,75110——Корпус с концевыми переходамине установленоне применяется95,5
М16×270——Корпус с концевыми переходамине установленоне применяется53
М16×280——Корпус с концевыми переходамине установленоне применяется63
М16×290——Корпус с концевыми переходамине установленоне применяется73
М16×2100——Корпус с концевыми переходамине установленоне применяется83
М16×2110——Корпус с концевыми переходамине установленоне применяется93
М16×2125——Корпус с концевыми переходамине установленоне применяется108
М20×2,580——Корпус с концевыми переходамине установленоне применяется61,5
М20×2,590——Корпус с концевыми переходамине установленоне применяется71,5
М20×2,5100——Корпус с концевыми переходамине установленоне применяется81,5
М20×2,5110——Корпус с концевыми переходамине установленоне применяется91,5
М20×2,5125——Корпус с концевыми переходамине установленоне применяется106,5
М20×2,5140——Корпус с концевыми переходамине установленоне применяется121,5
М24×390——Корпус с концевыми переходамине установленоне применяется68
М24×3100——Корпус с концевыми переходамине установленоне применяется78
М24×3110——Корпус с концевыми переходамине установленоне применяется88
М24×3125——Корпус с концевыми переходамине установленоне применяется103
М24×3140——Корпус с концевыми переходамине установленоне применяется118
М24×3160——Корпус с концевыми переходамине установленоне применяется138
М30×3,5100——Корпус с концевыми переходамине установленоне применяется76
М30×3,5110——Корпус с концевыми переходамине установленоне применяется86
М30×3,5125——Корпус с концевыми переходамине установленоне применяется101
М30×3,5140——Корпус с концевыми переходамине установленоне применяется116
М30×3,5160——Корпус с концевыми переходамине установленоне применяется136
М30×3,5180——Корпус с концевыми переходамине установленоне применяется156
М36×4125——Корпус с концевыми переходамине установленоне применяется97
М36×4140——Корпус с концевыми переходамине установленоне применяется112
М36×4160——Корпус с концевыми переходамине установленоне применяется132
М36×4180——Корпус с концевыми переходамине установленоне применяется152
М36×4200——Корпус с концевыми переходамине установленоне применяется172
М36×4220——Корпус с концевыми переходамине установленоне применяется192

* Непредпочтительный размер. Прочерк не является нулём.

ГОСТ 13429-68 · изменения №1/2 · Допускаемый сферический торец привода — таблицы всего принятого ряда

Вся таблица:64 сочетания М5–М36, l25–220; два допускаемых торца привода. Основной (крупный) шаг. Редакция с изменениями №1/2.

dPd₁Диаметр уменьшенной шейкиd₂Наружный диаметр нажимного концаl₁Длина всего нажимного концаl₂Длина концевого утолщенияr₁Радиус нажимной сферической поверхностиrРадиус перехода к шейкеαУгол перехода к радиальному направлениюbШирина прямого шлицаhГлубина шлицаr₂Радиус альтернативного торца приводаHRCэНормативная твёрдостьRaШероховатость рабочей сферыДлины l
50,83,5min —; max —не установленоmin —; max —9min —; max —3min —; max —3min —; max —0,3min —; max —30min —; max —0,8min —; max —2min —; max —5min —; max —35…39,5min 35; max 39,51,6min —; max —25; 30; 35; 40; 45; 50
614,5min —; max —не установленоmin —; max —9min —; max —3min —; max —4min —; max —0,4min —; max —30min —; max —1min —; max —2,5min —; max —6min —; max —35…39,5min 35; max 39,51,6min —; max —30; 35; 40; 45; 50; 55; 60
81,256min —; max —не установленоmin —; max —10,5min —; max —4min —; max —6min —; max —0,4min —; max —30min —; max —1,2min —; max —3,1min —; max —8min —; max —35…39,5min 35; max 39,51,6min —; max —40; 45; 50; 55; 60; 70; 80
101,57min —; max —не установленоmin —; max —13min —; max —5min —; max —6min —; max —0,5min —; max —30min —; max —1,6min —; max —3,75min —; max —10min —; max —35…39,5min 35; max 39,51,6min —; max —45; 50; 55; 60; 70; 80; 90
121,759min —; max —не установленоmin —; max —14,5min —; max —6,5min —; max —8min —; max —0,6min —; max —30min —; max —2min —; max —3,75min —; max —12min —; max —35…39,5min 35; max 39,51,6min —; max —55; 60; 70; 80; 90; 100; 110
16212min —; max —не установленоmin —; max —17min —; max —8min —; max —12min —; max —0,8min —; max —30min —; max —2,5min —; max —4,5min —; max —16min —; max —35…39,5min 35; max 39,51,6min —; max —70; 80; 90; 100; 110; 125
202,515min —; max —не установленоmin —; max —18,5min —; max —9min —; max —16min —; max —1min —; max —30min —; max —3min —; max —6min —; max —20min —; max —35…39,5min 35; max 39,51,6min —; max —80; 90; 100; 110; 125; 140
24318min —; max —не установленоmin —; max —22min —; max —11min —; max —16min —; max —1min —; max —30min —; max —3min —; max —6min —; max —25min —; max —35…39,5min 35; max 39,51,6min —; max —90; 100; 110; 125; 140; 160
303,518min —; max —24min 23,79; max 2424min —; max —11min —; max —16min —; max —1,2min —; max —30min —; max —4min —; max —8min —; max —32min —; max —35…39,5min 35; max 39,51,6min —; max —100; 110; 125; 140; 160; 180
36420min —; max —27min 26,79; max 2728min —; max —12min —; max —20min —; max —1,6min —; max —30min —; max —4min —; max —8min —; max —32min —; max —35…39,5min 35; max 39,51,6min —; max —125; 140; 160; 180; 200; 220
Длины, пределы, ls и lg по каждой строке
d / PlminmaxИсполнение резьбыblslg
М5×0,825——Корпус с концевыми переходамине установленоне применяется16
М5×0,830——Корпус с концевыми переходамине установленоне применяется21
М5×0,835——Корпус с концевыми переходамине установленоне применяется26
М5×0,840——Корпус с концевыми переходамине установленоне применяется31
М5×0,845——Корпус с концевыми переходамине установленоне применяется36
М5×0,850——Корпус с концевыми переходамине установленоне применяется41
М6×130——Корпус с концевыми переходамине установленоне применяется21
М6×135——Корпус с концевыми переходамине установленоне применяется26
М6×140——Корпус с концевыми переходамине установленоне применяется31
М6×145——Корпус с концевыми переходамине установленоне применяется36
М6×150——Корпус с концевыми переходамине установленоне применяется41
М6×155——Корпус с концевыми переходамине установленоне применяется46
М6×160——Корпус с концевыми переходамине установленоне применяется51
М8×1,2540——Корпус с концевыми переходамине установленоне применяется29,5
М8×1,2545——Корпус с концевыми переходамине установленоне применяется34,5
М8×1,2550——Корпус с концевыми переходамине установленоне применяется39,5
М8×1,2555——Корпус с концевыми переходамине установленоне применяется44,5
М8×1,2560——Корпус с концевыми переходамине установленоне применяется49,5
М8×1,2570——Корпус с концевыми переходамине установленоне применяется59,5
М8×1,2580——Корпус с концевыми переходамине установленоне применяется69,5
М10×1,545——Корпус с концевыми переходамине установленоне применяется32
М10×1,550——Корпус с концевыми переходамине установленоне применяется37
М10×1,555——Корпус с концевыми переходамине установленоне применяется42
М10×1,560——Корпус с концевыми переходамине установленоне применяется47
М10×1,570——Корпус с концевыми переходамине установленоне применяется57
М10×1,580——Корпус с концевыми переходамине установленоне применяется67
М10×1,590——Корпус с концевыми переходамине установленоне применяется77
М12×1,7555——Корпус с концевыми переходамине установленоне применяется40,5
М12×1,7560——Корпус с концевыми переходамине установленоне применяется45,5
М12×1,7570——Корпус с концевыми переходамине установленоне применяется55,5
М12×1,7580——Корпус с концевыми переходамине установленоне применяется65,5
М12×1,7590——Корпус с концевыми переходамине установленоне применяется75,5
М12×1,75100——Корпус с концевыми переходамине установленоне применяется85,5
М12×1,75110——Корпус с концевыми переходамине установленоне применяется95,5
М16×270——Корпус с концевыми переходамине установленоне применяется53
М16×280——Корпус с концевыми переходамине установленоне применяется63
М16×290——Корпус с концевыми переходамине установленоне применяется73
М16×2100——Корпус с концевыми переходамине установленоне применяется83
М16×2110——Корпус с концевыми переходамине установленоне применяется93
М16×2125——Корпус с концевыми переходамине установленоне применяется108
М20×2,580——Корпус с концевыми переходамине установленоне применяется61,5
М20×2,590——Корпус с концевыми переходамине установленоне применяется71,5
М20×2,5100——Корпус с концевыми переходамине установленоне применяется81,5
М20×2,5110——Корпус с концевыми переходамине установленоне применяется91,5
М20×2,5125——Корпус с концевыми переходамине установленоне применяется106,5
М20×2,5140——Корпус с концевыми переходамине установленоне применяется121,5
М24×390——Корпус с концевыми переходамине установленоне применяется68
М24×3100——Корпус с концевыми переходамине установленоне применяется78
М24×3110——Корпус с концевыми переходамине установленоне применяется88
М24×3125——Корпус с концевыми переходамине установленоне применяется103
М24×3140——Корпус с концевыми переходамине установленоне применяется118
М24×3160——Корпус с концевыми переходамине установленоне применяется138
М30×3,5100——Корпус с концевыми переходамине установленоне применяется76
М30×3,5110——Корпус с концевыми переходамине установленоне применяется86
М30×3,5125——Корпус с концевыми переходамине установленоне применяется101
М30×3,5140——Корпус с концевыми переходамине установленоне применяется116
М30×3,5160——Корпус с концевыми переходамине установленоне применяется136
М30×3,5180——Корпус с концевыми переходамине установленоне применяется156
М36×4125——Корпус с концевыми переходамине установленоне применяется97
М36×4140——Корпус с концевыми переходамине установленоне применяется112
М36×4160——Корпус с концевыми переходамине установленоне применяется132
М36×4180——Корпус с концевыми переходамине установленоне применяется152
М36×4200——Корпус с концевыми переходамине установленоне применяется172
М36×4220——Корпус с концевыми переходамине установленоне применяется192

* Непредпочтительный размер. Прочерк не является нулём.

Отдать в изготовление

Лист сохраняет выбранные размеры и отдельные требования заказа. Заполните известные требования; пустые поля останутся «не задано».

Изготовитель проверяет ссылочные требования, профиль углубления и технологию. Этот лист не заменяет согласованный рабочий чертёж.

Добавить в заявку

Сначала подготовьте и проверьте выбранное исполнение.

Документы и область проверки

ГОСТ 13429-68 · изменения №1/2

Вся таблица:64 сочетания М5–М36, l25–220; два допускаемых торца привода. Основной (крупный) шаг. Редакция с изменениями №1/2.

Класс точности не обозначен отдельным классом. Поле резьбы: 6g по изменению №2.

Материал по стандарту — сталь45 ГОСТ1050-88; допускается другая сталь со свойствами не ниже. Твёрдость35,0…39,5HRCэ по изменению №2. Это требования основы, не подтверждение свойств заказа. Неуказанные отклонения H14/h14/±t₂/2; резьба6g по ГОСТ24705, фаска по ГОСТ10549. Численные пределы неуказанных размеров требуют проверки при изготовлении. Покрытие по стандарту Хим.Окс.прм ГОСТ9.306-85; иное по соглашению. Остальные требования ГОСТ1759.0-87, маркировка ГОСТ18160. Справочное приложение показывает отдельную пяту. Она не входит автоматически в поставку; DIN6332 не объявлен эквивалентом.

Официальная запись документа: обозначение и статус

Пята не входит автоматически в поставку и не получает неподтверждённых размеров.

DIN6332 и ГОСТ13429 — самостоятельные изделия; взаимозаменяемость не заявлена.
