DIN 11023

Чеки с откидным пружинным кольцом

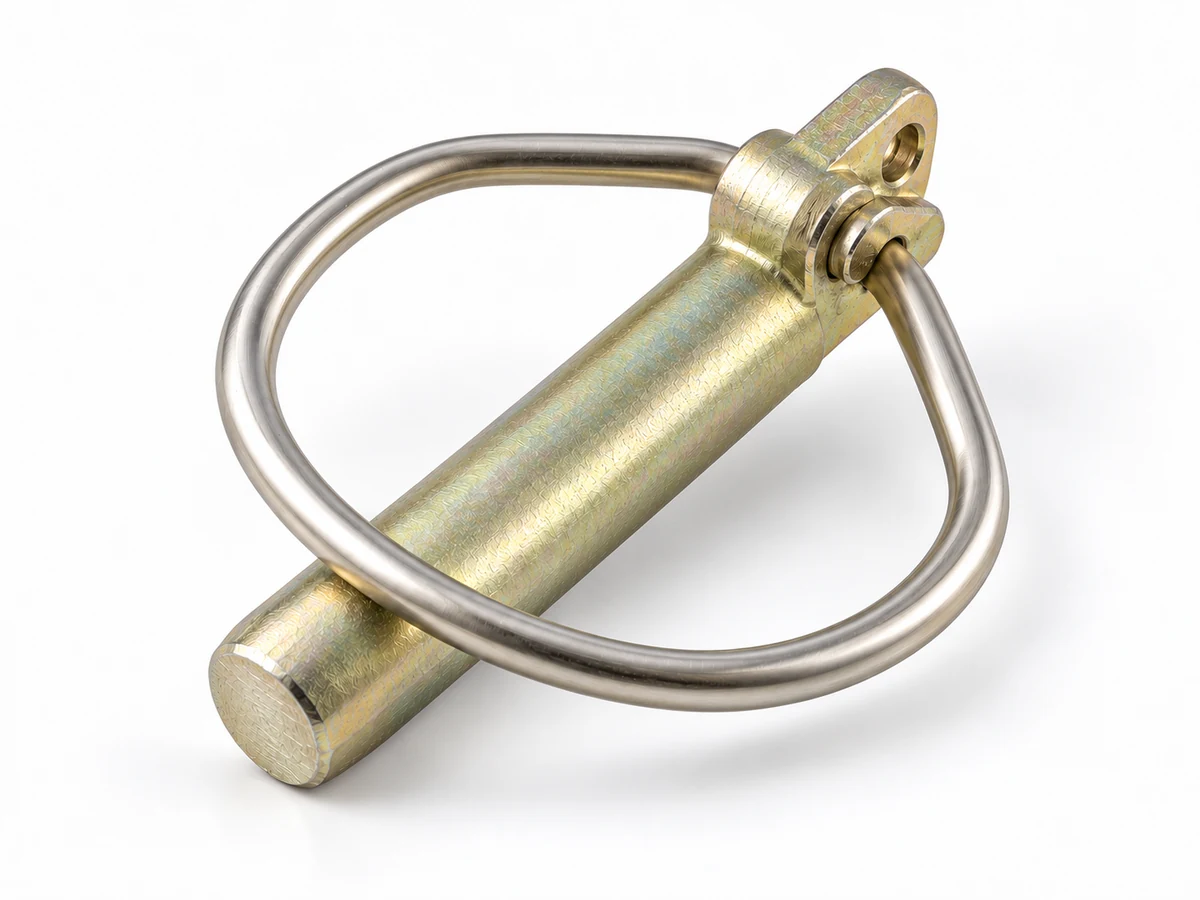

Чека удерживает соединение стержнем и откидным пружинным кольцом. Отдельное отверстие в головке может использоваться для удерживающей цепи.

Нормативная ветка DIN 11023:1979-10 и размерная основа изготовителя RÜBIG разделены. Доступны 27 проверенных каталожных типоразмеров; они не объявлены полным нормативным рядом DIN.

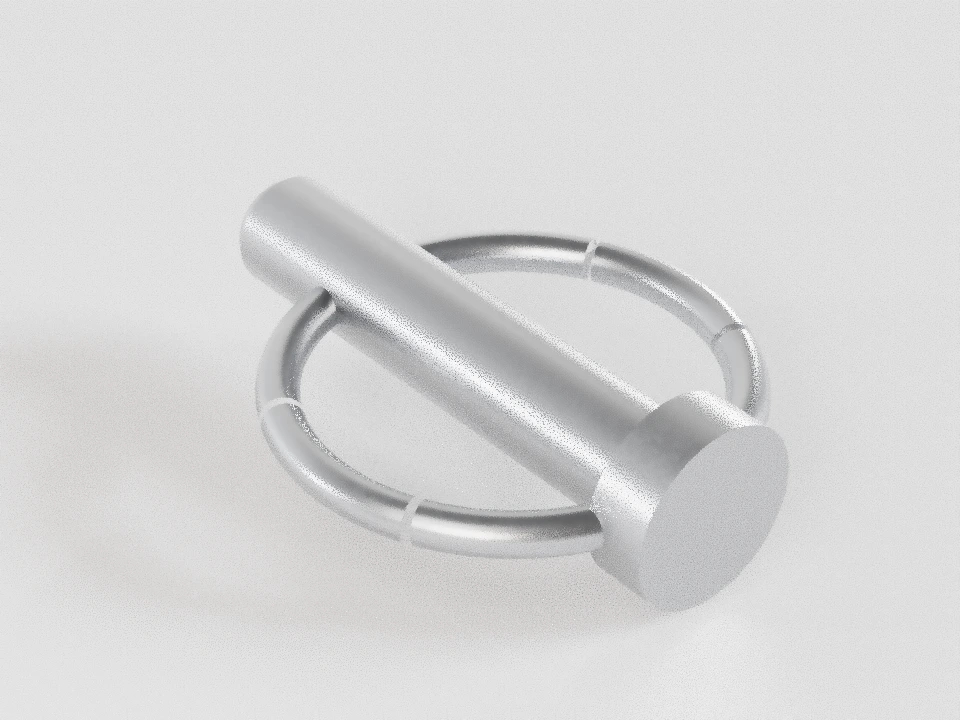

DIN 11023 — предметная иллюстрация — **DIN 11023**Предметная иллюстрация

Подбор исполнения

Загрузка подбора. Ниже доступны исходный пример и проверенные таблицы.

Исходный пример: Чека с откидным кольцом; каталожная геометрия RÜBIG DIN-KLAPPSTECKER; 10×45. Выберите нужную строку после загрузки.

Размерная основа — каталог изготовителя RÜBIG DIN-KLAPPSTECKER. Это не визуально проверенная таблица DIN 11023 и не подтверждение поставки ПКФ именно изделия RÜBIG. Номиналы и исполнение согласуются.

Пояснения выбранной строки

d₂ обозначает штриховую вписанную окружность на схеме источника. Это не диаметр проволоки, не наружный диаметр кольца и не автоматически диаметр сопряжённого пальца D.
Знаки + и − у 12×45 / 12×55 — разные каталожные варианты; они не являются предельными отклонениями.
Проволока, точные отверстия и ненормированные кривые показаны условно. Сечение стержня не установлено по этому листу.

Дополнительный вид / сечение

Узел и измерительные базы

Выберите обозначение на схеме или в таблице для пояснения измерительной базы.

Размеры выбранного исполнения
Параметр	Номинал	Минимум	Максимум	Ед.	Пояснение
Размер стержня d₁ в основной проекции	9,5	—	—	мм	Не назначать круговое сечение только по букве d: сечение и второй размер стержня в этом листе не заданы.
Диаметр штриховой вписанной окружности d₂	32	—	—	мм	Показан внутри кольца; не является наружным или внутренним диаметром кольца. Сопряжённый палец дополнительно задан рисунком/таблицей D,d,c,f на с. 2. Для 17x60 основной d₂=53, но сопряжённый D=45; не отождествлять эти колонки.
Длина стержня l₁	45	—	—	мм	В боковом виде от нижней опорной границы головки до торца стержня; не длина вместе с головкой и не от оси шарнира.
Полная длина стержня с головкой l₂	62	—	—	мм	В боковом виде между верхом головки и нижним торцом стержня.
Размер головки b₁ в боковой проекции	15	—	—	мм	Линейный размер рисунка изготовителя; не диаметр кольца и не размер цепного отверстия.
Наружная ширина кольца b₂	49	—	—	мм	Между крайними внешними точками кольца в основной проекции; форма кольца не является точной окружностью.

Показан исходный пример. Полные проверенные таблицы доступны ниже. Для интерактивного выбора включите JavaScript.

Как читать размеры

l₁ отсчитывается от нижней опорной границы головки до торца стержня; l₂ включает головку. Кольцо поворачивается в креплениях головки; это не деформация стержня.

d₁ — размер стержня в проекции изготовителя. Круговое сечение, фаски и допуски по одной букве d не назначаются.

b₂ — наружная ширина кольца; d₂ — вписанная штриховая окружность. Например, для 17×60 основной d₂=53 мм, а отдельный сопряжённый D в каталоге равен 45 мм; это разные колонки.

Отверстия концов кольца и отдельное отверстие для цепи различаются. Диаметры и координаты этих отверстий источник не табулирует.

Проверенный размерный ряд

Документы и изготовители разделены. Размеры источника не являются остатками или подтверждёнными исполнениями поставки. «—» не означает ноль.

DIN 11023 · 1979-10

Таблица 1 и размерные рисунки оригинала DIN 11023:1979-10 пока не получены в визуально читаемом виде. Числовой подбор DIN не опубликован; геометрия RÜBIG вынесена отдельно и не подменяет норму.

RÜBIG DIN-KLAPPSTECKER · Технический лист без даты редакции; проверен 08.10.2026

RÜBIG DIN-KLAPPSTECKER — размерный ряд
Типоразмер	d1, мм	d2, мм	l1, мм	l2, мм	b1, мм	b2, мм
4×27	3,8	20	27	42	11	29
5×32	4,7	25	32	48	11	34
5×42	4,5	32	42	63	13,5	50
6×27	5,8	20	27	43	11	29
6×32	5,7	25	32	48	11	34
6×42	5,5	32	42	63	13,5	49
6×55	5,5	45	55	72	15	59
6×62	5,5	53	62	83	20	69
8×32	7,7	25	32	48	11	34
8×42	7,5	32	42	63	13,5	49
8×55	7,5	45	55	72	15	59
8×62	7,5	53	62	83	20	69
8×75	7,5	60	75	95	21,5	81
10×45	9,5	32	45	62	15	49
10×55	9,5	45	55	72	15	59
10×65	9,5	53	65	85	21,5	67
10×75	9,5	60	75	95	21,5	81
10×100	9,5	80	100	124	25	100
10×125	9,5	105	125	155	30	132
12×45-	10,5	32	45	62	15	50
12×45+	11,5	32	45	62	15	50
12×55+	11,5	45	55	72	15	59
12×65	11,5	53	65	85	21,5	67
12×75	11,5	60	75	95	21,5	81
12×100	11,5	80	100	124	25	100
17×60	15,5	53	60	80	20	67,5
17×75	15,5	60	75	95	21,5	81

Обозначения в таблице

d1: Размер стержня d₁ в основной проекции
d2: Диаметр штриховой вписанной окружности d₂
l1: Длина стержня l₁
l2: Полная длина стержня с головкой l₂
b1: Размер головки b₁ в боковой проекции
b2: Наружная ширина кольца b₂

Требования и пояснения нормативного источника

Сведения относятся к указанному документу, не подтверждают испытания партии и не являются допустимой нагрузкой узла. На отдельную каталожную ветку изготовителя автоматически не переносятся.

Обозначение: Номинальный размер × длина стержня; пример стандарта 10 × 45
Стержень 5 × 32 — 10 × 45: Минимум 500 Н/мм² по прочности и 150 HV 10 по поверхностной твёрдости
Стержень 12 × 45 — 17 × 60: Минимум 600 Н/мм² и 180 HV 10; специальная термообработка согласуется
Контроль: Изгиб стержня и измерение предварительного усилия кольца; внешний вид не заменяет эти проверки

Область проверки

Проблема читаемости нормативной таблицы DIN 11023:1979-10 остаётся открытой: нужны с. 2–3, рисунок 1 и таблица 1; испытания — с. 3–4, рисунки 2–4 и п. 5.

Требуются полные применимые редакции ссылочных DIN 7168-1 и DIN 17223-1. Современные допуски автоматически не подставляются.

Прочность материала, преднатяг кольца, испытательная сила и допустимая нагрузка узла не равнозначны. Результаты испытаний партии не заявляются.

Заявка на исполнение

Подготовьте выбранный типоразмер или отдельный запрос по согласованию. Источник, форма и размеры попадут в позицию вместе; наличие и возможность поставки подтверждаются отдельно.

Чека с откидным кольцом; каталожная геометрия RÜBIG DIN-KLAPPSTECKER; 10×45

Технический лист без даты редакции; проверен 08.10.2026

Исходный пример. Справочный лист, не рабочий чертёж для изготовления.

Выбранный размер
Параметр	Номинал	Минимум	Максимум	Ед.	Пояснение
Размер стержня d₁ в основной проекции	9,5	—	—	мм	Не назначать круговое сечение только по букве d: сечение и второй размер стержня в этом листе не заданы.
Диаметр штриховой вписанной окружности d₂	32	—	—	мм	Показан внутри кольца; не является наружным или внутренним диаметром кольца. Сопряжённый палец дополнительно задан рисунком/таблицей D,d,c,f на с. 2. Для 17x60 основной d₂=53, но сопряжённый D=45; не отождествлять эти колонки.
Длина стержня l₁	45	—	—	мм	В боковом виде от нижней опорной границы головки до торца стержня; не длина вместе с головкой и не от оси шарнира.
Полная длина стержня с головкой l₂	62	—	—	мм	В боковом виде между верхом головки и нижним торцом стержня.
Размер головки b₁ в боковой проекции	15	—	—	мм	Линейный размер рисунка изготовителя; не диаметр кольца и не размер цепного отверстия.
Наружная ширина кольца b₂	49	—	—	мм	Между крайними внешними точками кольца в основной проекции; форма кольца не является точной окружностью.

Все 27 строк основной размерной таблицы RÜBIG, с. 1–2. Подтверждены шесть габаритных размеров каждой строки. Численные допуски, сечение стержня, проволока и координаты отверстий этим листом не установлены. Размерная основа — каталог изготовителя RÜBIG DIN-KLAPPSTECKER. Это не визуально проверенная таблица DIN 11023 и не подтверждение поставки ПКФ именно изделия RÜBIG. Номиналы и исполнение согласуются. d₂ обозначает штриховую вписанную окружность на схеме источника. Это не диаметр проволоки, не наружный диаметр кольца и не автоматически диаметр сопряжённого пальца D. Знаки + и − у 12×45 / 12×55 — разные каталожные варианты; они не являются предельными отклонениями. Проволока, точные отверстия и ненормированные кривые показаны условно. Сечение стержня не установлено по этому листу.
