Шплинты · геометрия и подбор
DIN 94 / ГОСТ 397-79
Разводные шплинты

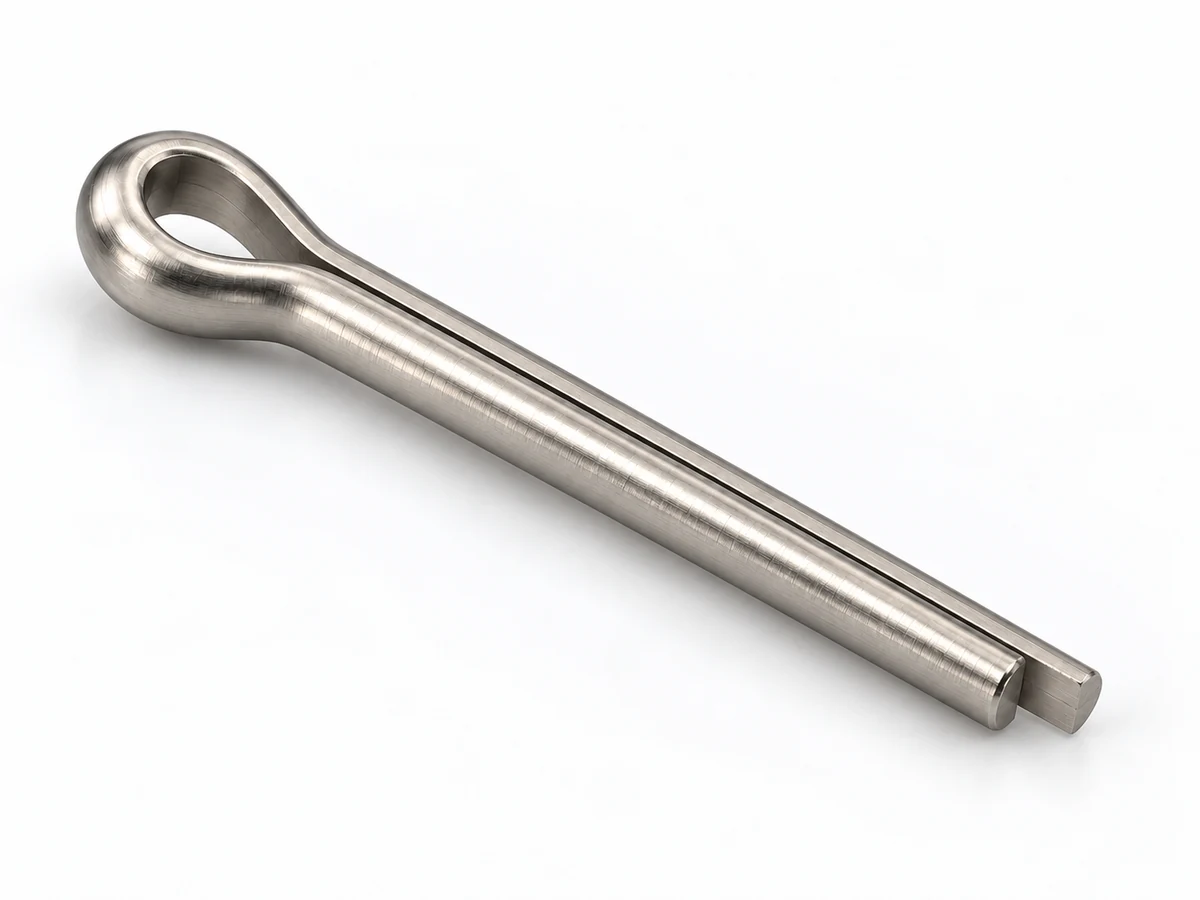

Разводной шплинт стопорит соединение после установки в отверстие и разведения ветвей. Условный размер соответствует номиналу отверстия, а не диаметру исходной проволоки.
В одной карточке сохранены самостоятельные ветки ГОСТ 397-79 и DIN 94:1983-09. Полный проверенный подбор сейчас доступен по ГОСТ; числовая ветка DIN требует читаемого оригинала.
Подбор исполнения
Загрузка подбора. Ниже доступны исходный пример и проверенные таблицы.

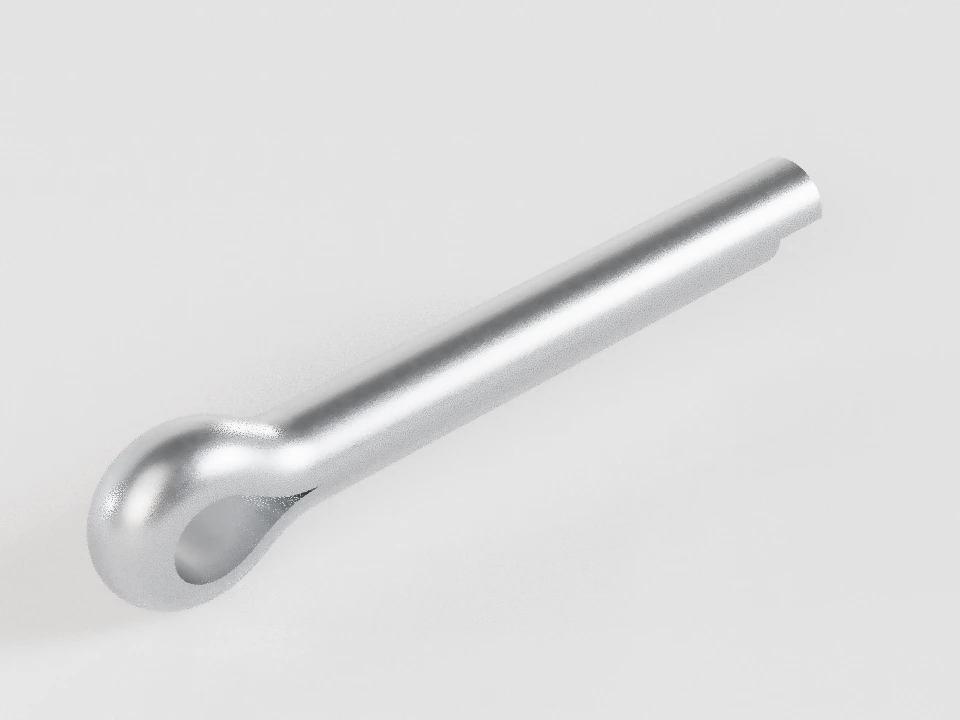

Исходный пример: Шплинт ГОСТ 397-79; d₀ = 5 мм; l = 28 мм. Выберите нужную строку после загрузки.
Пояснения выбранной строки
- Два полукруглых сечения сложенных ветвей образуют круг; d₀ не обозначает диаметр исходной проволоки.
- На чертеже 1 показаны три варианта концов; их углы и радиусы численно не заданы.
- Диаметры болтов, штифтов и осей в таблице 1 являются рекомендуемыми диапазонами; выбор конкретного узла требует проверки его чертежа.
- Разрешённые зазор и перекос ветвей не должны выводить размер за d₀; диаметр со сжатыми ветвями должен соответствовать пределам d.
- Материал, покрытие и фактическую возможность поставки согласуют при заказе. Таблица не подтверждает наличие.
Выберите обозначение на схеме или в таблице для пояснения измерительной базы.
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Условный диаметр шплинта и номинал отверстия | 5 | — | — | мм | Не является диаметром проволоки или фактическим диаметром сложенных ветвей. |
| Диаметр шплинта со сжатыми ветвями | — | 4,4 | 4,6 | мм | |
| Наружный размер головки | — | 8 | 9,2 | мм | |
| Длина головки | ≈ 10 | — | — | мм | В таблице дано приближённое значение; предельные отклонения не указаны. |
| Разность длин ветвей | — | 2 | 4 | мм | |
| Рекомендуемый диаметр болта | — | 20 | 27 | мм | Рекомендация табл. 1: свыше нижней границы, до верхней включительно. Прочерк означает отсутствие указанной границы. |
| Рекомендуемый диаметр штифта или оси | — | 17 | 23 | мм | Рекомендация табл. 1: свыше нижней границы, до верхней включительно. Прочерк означает отсутствие указанной границы. |
| Длина до конца короткой ветви | 28 | 26,8 | 29,2 | мм | От посадочной базы головки до конца короткой ветви; головка l₁ и выступ длинной ветви l₂ не входят. |
| Теоретическая масса 1000 стальных шплинтов | ≈ 4,93 | — | — | кг/1000 шт. | Табличная теоретическая масса для стали, не масса конкретной партии. |
Как читать размеры
d₀ — условный размер и номинал отверстия; d — фактический диаметр сложенных ветвей.
Длина l измеряется от посадочной базы головки до конца короткой ветви.
Проверенный размерный ряд
Документы и изготовители разделены. Размеры источника не являются остатками или подтверждёнными исполнениями поставки. «—» не означает ноль.
ГОСТ 397-79 · С Изменениями № 1, 2, 3, 4
Полный условный ряд 0,6–20 мм и все 181 заполненное сочетание d₀ × l таблицы 2. Пределы длины 45 мм и две отмеченные табличные массы требуют уточнения.
| Типоразмер | d₀, мм | d, мм | D, мм | l₁, мм | l₂, мм | dб, мм | dш, мм |
|---|---|---|---|---|---|---|---|
| d₀ = 0,6 мм | 0,6 | 0,4…0,5 | 0,9…1 | ≈ 2 | 0,8…1,6 | ≤ 2,5 | ≤ 2 |
| d₀ = 0,8 мм | 0,8 | 0,6…0,7 | 1,2…1,4 | ≈ 2,4 | 0,8…1,6 | 2,5…3,5 | 2…3 |
| d₀ = 1 мм | 1 | 0,8…0,9 | 1,6…1,8 | ≈ 3 | 0,8…1,6 | 3,5…4,5 | 3…4 |
| d₀ = 1,2 мм | 1,2 | 0,9…1 | 1,7…2 | ≈ 3 | 1,3…2,5 | 4,5…5,5 | 4…5 |
| d₀ = 1,6 мм | 1,6 | 1,3…1,4 | 2,4…2,8 | ≈ 3,2 | 1,3…2,5 | 5,5…7 | 5…6 |
| d₀ = 2 мм | 2 | 1,7…1,8 | 3,2…3,6 | ≈ 4 | 1,3…2,5 | 7…9 | 6…8 |
| d₀ = 2,5 мм | 2,5 | 2,1…2,3 | 4…4,6 | ≈ 5 | 1,3…2,5 | 9…11 | 8…9 |
| d₀ = 3,2 мм | 3,2 | 2,7…2,9 | 5,1…5,8 | ≈ 6,4 | 1,6…3,2 | 11…14 | 9…12 |
| d₀ = 4 мм | 4 | 3,5…3,7 | 6,5…7,4 | ≈ 8 | 2…4 | 14…20 | 12…17 |
| d₀ = 5 мм | 5 | 4,4…4,6 | 8…9,2 | ≈ 10 | 2…4 | 20…27 | 17…23 |
| d₀ = 6,3 мм | 6,3 | 5,7…5,9 | 10,3…11,8 | ≈ 12,6 | 2…4 | 27…39 | 23…29 |
| d₀ = 8 мм | 8 | 7,3…7,5 | 13,1…15 | ≈ 16 | 2…4 | 39…56 | 29…44 |
| d₀ = 10 мм | 10 | 9,3…9,5 | 16,6…19 | ≈ 20 | 3,2…6,3 | 56…80 | 44…69 |
| d₀ = 13 мм | 13 | 12,1…12,4 | 21,7…24,8 | ≈ 26 | 3,2…6,3 | 80…120 | 69…110 |
| d₀ = 16 мм | 16 | 15,1…15,4 | 27…30,8 | ≈ 32 | 3,2…6,3 | 120…170 | 110…160 |
| d₀ = 20 мм | 20 | 19…19,3 | 33,8…38,6 | ≈ 40 | 3,2…6,3 | ≥ 170 | ≥ 160 |
Обозначения в таблице
- d₀
- Условный диаметр шплинта и номинал отверстия
- d
- Диаметр шплинта со сжатыми ветвями
- D
- Наружный размер головки
- l₁
- Длина головки
- l₂
- Разность длин ветвей
- dб
- Рекомендуемый диаметр болта
- dш
- Рекомендуемый диаметр штифта или оси
Матрица разрешённых длин (181 сочетаний)
| Типоразмер | l, мм | l, мм | m₁₀₀₀, кг/1000 шт. | Примечание |
|---|---|---|---|---|
| d₀ = 0,6 мм | 4 | 4 (3,5…4,5) | ≈ 0,008 | |
| d₀ = 0,6 мм | 5 | 5 (4,5…5,5) | ≈ 0,01 | |
| d₀ = 0,6 мм | 6 | 6 (5,5…6,5) | ≈ 0,011 | |
| d₀ = 0,6 мм | 8 | 8 (7,5…8,5) | ≈ 0,013 | |
| d₀ = 0,6 мм | 10 | 10 (9,2…10,8) | ≈ 0,016 | |
| d₀ = 0,6 мм | 12 | 12 (11,2…12,8) | ≈ 0,018 | |
| d₀ = 0,8 мм | 5 | 5 (4,5…5,5) | ≈ 0,021 | |
| d₀ = 0,8 мм | 6 | 6 (5,5…6,5) | ≈ 0,024 | |
| d₀ = 0,8 мм | 8 | 8 (7,5…8,5) | ≈ 0,029 | |
| d₀ = 0,8 мм | 10 | 10 (9,2…10,8) | ≈ 0,034 | |
| d₀ = 0,8 мм | 12 | 12 (11,2…12,8) | ≈ 0,039 | |
| d₀ = 0,8 мм | 14 | 14 (13,2…14,8) | ≈ 0,044 | |
| d₀ = 0,8 мм | 16 | 16 (15,2…16,8) | ≈ 0,05 | |
| d₀ = 1 мм | 6 | 6 (5,5…6,5) | ≈ 0,042 | |
| d₀ = 1 мм | 8 | 8 (7,5…8,5) | ≈ 0,053 | |
| d₀ = 1 мм | 10 | 10 (9,2…10,8) | ≈ 0,061 | |
| d₀ = 1 мм | 12 | 12 (11,2…12,8) | ≈ 0,07 | |
| d₀ = 1 мм | 14 | 14 (13,2…14,8) | ≈ 0,079 | |
| d₀ = 1 мм | 16 | 16 (15,2…16,8) | ≈ 0,088 | |
| d₀ = 1 мм | 18 | 18 (17,2…18,8) | ≈ 0,097 | |
| d₀ = 1 мм | 20 | 20 (19,2…20,8) | ≈ 0,106 | |
| d₀ = 1,2 мм | 8 | 8 (7,5…8,5) | ≈ 0,068 | |
| d₀ = 1,2 мм | 10 | 10 (9,2…10,8) | ≈ 0,079 | |
| d₀ = 1,2 мм | 12 | 12 (11,2…12,8) | ≈ 0,09 | |
| d₀ = 1,2 мм | 14 | 14 (13,2…14,8) | ≈ 0,101 | |
| d₀ = 1,2 мм | 16 | 16 (15,2…16,8) | ≈ 0,112 | |
| d₀ = 1,2 мм | 18 | 18 (17,2…18,8) | ≈ 0,123 | |
| d₀ = 1,2 мм | 20 | 20 (19,2…20,8) | ≈ 0,134 | |
| d₀ = 1,2 мм | 22 | 22 (21,2…22,8) | ≈ 0,146 | |
| d₀ = 1,2 мм | 25 | 25 (23,8…26,2) | ≈ 0,162 | |
| d₀ = 1,6 мм | 8 | 8 (7,5…8,5) | ≈ 0,14 | |
| d₀ = 1,6 мм | 10 | 10 (9,2…10,8) | ≈ 0,162 | |
| d₀ = 1,6 мм | 12 | 12 (11,2…12,8) | ≈ 0,185 | |
| d₀ = 1,6 мм | 14 | 14 (13,2…14,8) | ≈ 0,207 | |
| d₀ = 1,6 мм | 16 | 16 (15,2…16,8) | ≈ 0,23 | |
| d₀ = 1,6 мм | 18 | 18 (17,2…18,8) | ≈ 0,252 | |
| d₀ = 1,6 мм | 20 | 20 (19,2…20,8) | ≈ 0,275 | |
| d₀ = 1,6 мм | 22 | 22 (21,2…22,8) | ≈ 0,279 | Табличная масса этого сочетания требует уточнения; значение сохранено буквально. |
| d₀ = 1,6 мм | 25 | 25 (23,8…26,2) | ≈ 0,331 | |
| d₀ = 1,6 мм | 28 | 28 (26,8…29,2) | ≈ 0,365 | |
| d₀ = 1,6 мм | 32 | 32 (30,8…33,2) | ≈ 0,41 | |
| d₀ = 2 мм | 10 | 10 (9,2…10,8) | ≈ 0,268 | |
| d₀ = 2 мм | 12 | 12 (11,2…12,8) | ≈ 0,324 | |
| d₀ = 2 мм | 14 | 14 (13,2…14,8) | ≈ 0,362 | |
| d₀ = 2 мм | 16 | 16 (15,2…16,8) | ≈ 0,4 | |
| d₀ = 2 мм | 18 | 18 (17,2…18,8) | ≈ 0,441 | |
| d₀ = 2 мм | 20 | 20 (19,2…20,8) | ≈ 0,479 | |
| d₀ = 2 мм | 22 | 22 (21,2…22,8) | ≈ 0,517 | |
| d₀ = 2 мм | 25 | 25 (23,8…26,2) | ≈ 0,573 | |
| d₀ = 2 мм | 28 | 28 (26,8…29,2) | ≈ 0,63 | |
| d₀ = 2 мм | 32 | 32 (30,8…33,2) | ≈ 0,705 | |
| d₀ = 2 мм | 36 | 36 (34,8…37,2) | ≈ 0,781 | |
| d₀ = 2 мм | 40 | 40 (38,8…41,2) | ≈ 0,856 | |
| d₀ = 2,5 мм | 12 | 12 (11,2…12,8) | ≈ 0,544 | |
| d₀ = 2,5 мм | 14 | 14 (13,2…14,8) | ≈ 0,603 | |
| d₀ = 2,5 мм | 16 | 16 (15,2…16,8) | ≈ 0,663 | |
| d₀ = 2,5 мм | 18 | 18 (17,2…18,8) | ≈ 0,723 | |
| d₀ = 2,5 мм | 20 | 20 (19,2…20,8) | ≈ 0,782 | |
| d₀ = 2,5 мм | 22 | 22 (21,2…22,8) | ≈ 0,842 | |
| d₀ = 2,5 мм | 25 | 25 (23,8…26,2) | ≈ 0,931 | |
| d₀ = 2,5 мм | 28 | 28 (26,8…29,2) | ≈ 1,021 | |
| d₀ = 2,5 мм | 32 | 32 (30,8…33,2) | ≈ 1,14 | |
| d₀ = 2,5 мм | 36 | 36 (34,8…37,2) | ≈ 1,268 | |
| d₀ = 2,5 мм | 40 | 40 (38,8…41,2) | ≈ 1,387 | |
| d₀ = 2,5 мм | 45 | 45 | ≈ 1,536 | Для длины 45 мм подтверждён номинал; предельные отклонения требуют уточнения. |
| d₀ = 2,5 мм | 50 | 50 (48,8…51,2) | ≈ 1,685 | |
| d₀ = 3,2 мм | 14 | 14 (13,2…14,8) | ≈ 1,08 | |
| d₀ = 3,2 мм | 16 | 16 (15,2…16,8) | ≈ 1,17 | |
| d₀ = 3,2 мм | 18 | 18 (17,2…18,8) | ≈ 1,27 | |
| d₀ = 3,2 мм | 20 | 20 (19,2…20,8) | ≈ 1,37 | |
| d₀ = 3,2 мм | 22 | 22 (21,2…22,8) | ≈ 1,46 | |
| d₀ = 3,2 мм | 25 | 25 (23,8…26,2) | ≈ 1,61 | |
| d₀ = 3,2 мм | 28 | 28 (26,8…29,2) | ≈ 1,75 | |
| d₀ = 3,2 мм | 32 | 32 (30,8…33,2) | ≈ 1,95 | |
| d₀ = 3,2 мм | 36 | 36 (34,8…37,2) | ≈ 2,14 | |
| d₀ = 3,2 мм | 40 | 40 (38,8…41,2) | ≈ 2,33 | |
| d₀ = 3,2 мм | 45 | 45 | ≈ 2,58 | Для длины 45 мм подтверждён номинал; предельные отклонения требуют уточнения. |
| d₀ = 3,2 мм | 50 | 50 (48,8…51,2) | ≈ 2,82 | |
| d₀ = 3,2 мм | 56 | 56 (54,8…57,2) | ≈ 3,11 | |
| d₀ = 3,2 мм | 63 | 63 (61…65) | ≈ 3,44 | |
| d₀ = 4 мм | 16 | 16 (15,2…16,8) | ≈ 2,07 | |
| d₀ = 4 мм | 18 | 18 (17,2…18,8) | ≈ 2,23 | |
| d₀ = 4 мм | 20 | 20 (19,2…20,8) | ≈ 2,39 | |
| d₀ = 4 мм | 22 | 22 (21,2…22,8) | ≈ 2,55 | |
| d₀ = 4 мм | 25 | 25 (23,8…26,2) | ≈ 2,79 | |
| d₀ = 4 мм | 28 | 28 (26,8…29,2) | ≈ 3,03 | |
| d₀ = 4 мм | 32 | 32 (30,8…33,2) | ≈ 3,35 | |
| d₀ = 4 мм | 36 | 36 (34,8…37,2) | ≈ 3,67 | |
| d₀ = 4 мм | 40 | 40 (38,8…41,2) | ≈ 3,99 | |
| d₀ = 4 мм | 45 | 45 | ≈ 4,39 | Для длины 45 мм подтверждён номинал; предельные отклонения требуют уточнения. |
| d₀ = 4 мм | 50 | 50 (48,8…51,2) | ≈ 4,79 | |
| d₀ = 4 мм | 56 | 56 (54,8…57,2) | ≈ 5,27 | |
| d₀ = 4 мм | 63 | 63 (61…65) | ≈ 5,83 | |
| d₀ = 4 мм | 71 | 71 (69…73) | ≈ 6,47 | |
| d₀ = 4 мм | 80 | 80 (77…83) | ≈ 7,18 | |
| d₀ = 5 мм | 20 | 20 (19,2…20,8) | ≈ 3,93 | |
| d₀ = 5 мм | 22 | 22 (21,2…22,8) | ≈ 4,18 | |
| d₀ = 5 мм | 25 | 25 (23,8…26,2) | ≈ 4,55 | |
| d₀ = 5 мм | 28 | 28 (26,8…29,2) | ≈ 4,93 | |
| d₀ = 5 мм | 32 | 32 (30,8…33,2) | ≈ 5,43 | |
| d₀ = 5 мм | 36 | 36 (34,8…37,2) | ≈ 5,93 | |
| d₀ = 5 мм | 40 | 40 (38,8…41,2) | ≈ 6,43 | |
| d₀ = 5 мм | 45 | 45 | ≈ 7,05 | Для длины 45 мм подтверждён номинал; предельные отклонения требуют уточнения. |
| d₀ = 5 мм | 50 | 50 (48,8…51,2) | ≈ 7,8 | |
| d₀ = 5 мм | 56 | 56 (54,8…57,2) | ≈ 8,55 | |
| d₀ = 5 мм | 63 | 63 (61…65) | ≈ 9,43 | |
| d₀ = 5 мм | 71 | 71 (69…73) | ≈ 10,42 | |
| d₀ = 5 мм | 80 | 80 (77…83) | ≈ 11,55 | |
| d₀ = 5 мм | 90 | 90 (87…93) | ≈ 12,8 | |
| d₀ = 5 мм | 100 | 100 (97…103) | ≈ 14,04 | |
| d₀ = 6,3 мм | 20 | 20 (19,2…20,8) | ≈ 7,3 | |
| d₀ = 6,3 мм | 22 | 22 (21,2…22,8) | ≈ 7,7 | |
| d₀ = 6,3 мм | 25 | 25 (23,8…26,2) | ≈ 8,4 | |
| d₀ = 6,3 мм | 28 | 28 (26,8…29,2) | ≈ 9 | |
| d₀ = 6,3 мм | 32 | 32 (30,8…33,2) | ≈ 9,8 | |
| d₀ = 6,3 мм | 36 | 36 (34,8…37,2) | ≈ 10,7 | |
| d₀ = 6,3 мм | 40 | 40 (38,8…41,2) | ≈ 11,5 | |
| d₀ = 6,3 мм | 45 | 45 | ≈ 12,5 | Для длины 45 мм подтверждён номинал; предельные отклонения требуют уточнения. |
| d₀ = 6,3 мм | 50 | 50 (48,8…51,2) | ≈ 13,6 | |
| d₀ = 6,3 мм | 56 | 56 (54,8…57,2) | ≈ 14,8 | |
| d₀ = 6,3 мм | 63 | 63 (61…65) | ≈ 16,3 | |
| d₀ = 6,3 мм | 71 | 71 (69…73) | ≈ 17,9 | |
| d₀ = 6,3 мм | 80 | 80 (77…83) | ≈ 19,8 | |
| d₀ = 6,3 мм | 90 | 90 (87…93) | ≈ 21,9 | |
| d₀ = 6,3 мм | 100 | 100 (97…103) | ≈ 23,9 | |
| d₀ = 6,3 мм | 112 | 112 (109…115) | ≈ 26,4 | |
| d₀ = 6,3 мм | 125 | 125 (122…128) | ≈ 29,1 | |
| d₀ = 8 мм | 40 | 40 (38,8…41,2) | ≈ 19,7 | |
| d₀ = 8 мм | 45 | 45 | ≈ 21,7 | Для длины 45 мм подтверждён номинал; предельные отклонения требуют уточнения. |
| d₀ = 8 мм | 50 | 50 (48,8…51,2) | ≈ 23,3 | |
| d₀ = 8 мм | 56 | 56 (54,8…57,2) | ≈ 25,4 | |
| d₀ = 8 мм | 63 | 63 (61…65) | ≈ 27,7 | |
| d₀ = 8 мм | 71 | 71 (69…73) | ≈ 30,4 | |
| d₀ = 8 мм | 80 | 80 (77…83) | ≈ 33,5 | |
| d₀ = 8 мм | 90 | 90 (87…93) | ≈ 36,8 | |
| d₀ = 8 мм | 100 | 100 (97…103) | ≈ 40,2 | |
| d₀ = 8 мм | 112 | 112 (109…115) | ≈ 44,3 | |
| d₀ = 8 мм | 125 | 125 (122…128) | ≈ 48,7 | |
| d₀ = 8 мм | 140 | 140 (137…143) | ≈ 53,7 | |
| d₀ = 8 мм | 160 | 160 (157…163) | ≈ 60,6 | |
| d₀ = 10 мм | 45 | 45 | ≈ 37,9 | Для длины 45 мм подтверждён номинал; предельные отклонения требуют уточнения. |
| d₀ = 10 мм | 50 | 50 (48,8…51,2) | ≈ 40,6 | |
| d₀ = 10 мм | 56 | 56 (54,8…57,2) | ≈ 43,9 | |
| d₀ = 10 мм | 63 | 63 (61…65) | ≈ 47,7 | |
| d₀ = 10 мм | 71 | 71 (69…73) | ≈ 52 | |
| d₀ = 10 мм | 80 | 80 (77…83) | ≈ 57 | |
| d₀ = 10 мм | 90 | 90 (87…93) | ≈ 62,4 | |
| d₀ = 10 мм | 100 | 100 (97…103) | ≈ 67,8 | |
| d₀ = 10 мм | 112 | 112 (109…115) | ≈ 74,3 | |
| d₀ = 10 мм | 125 | 125 (122…128) | ≈ 81,4 | |
| d₀ = 10 мм | 140 | 140 (137…143) | ≈ 89,6 | |
| d₀ = 10 мм | 160 | 160 (157…163) | ≈ 100,5 | |
| d₀ = 10 мм | 180 | 180 (177…183) | ≈ 111,4 | |
| d₀ = 10 мм | 200 | 200 (197…203) | ≈ 122,3 | |
| d₀ = 13 мм | 71 | 71 (69…73) | ≈ 97 | |
| d₀ = 13 мм | 80 | 80 (77…83) | ≈ 105 | |
| d₀ = 13 мм | 90 | 90 (87…93) | ≈ 115 | |
| d₀ = 13 мм | 100 | 100 (97…103) | ≈ 124 | |
| d₀ = 13 мм | 112 | 112 (109…115) | ≈ 136 | |
| d₀ = 13 мм | 125 | 125 (122…128) | ≈ 148 | |
| d₀ = 13 мм | 140 | 140 (137…143) | ≈ 162 | |
| d₀ = 13 мм | 160 | 160 (157…163) | ≈ 181 | |
| d₀ = 13 мм | 180 | 180 (177…183) | ≈ 200 | |
| d₀ = 13 мм | 200 | 200 (197…203) | ≈ 219 | |
| d₀ = 13 мм | 224 | 224 (221…227) | ≈ 261 | Табличная масса этого сочетания требует уточнения; значение сохранено буквально. |
| d₀ = 13 мм | 250 | 250 (247…253) | ≈ 266 | |
| d₀ = 16 мм | 112 | 112 (109…115) | ≈ 215 | |
| d₀ = 16 мм | 125 | 125 (122…128) | ≈ 233 | |
| d₀ = 16 мм | 140 | 140 (137…143) | ≈ 255 | |
| d₀ = 16 мм | 160 | 160 (157…163) | ≈ 284 | |
| d₀ = 16 мм | 180 | 180 (177…183) | ≈ 312 | |
| d₀ = 16 мм | 200 | 200 (197…203) | ≈ 341 | |
| d₀ = 16 мм | 224 | 224 (221…227) | ≈ 375 | |
| d₀ = 16 мм | 250 | 250 (247…253) | ≈ 413 | |
| d₀ = 16 мм | 280 | 280 (277…283) | ≈ 456 | |
| d₀ = 20 мм | 160 | 160 (157…163) | ≈ 467 | |
| d₀ = 20 мм | 180 | 180 (177…183) | ≈ 512 | |
| d₀ = 20 мм | 200 | 200 (197…203) | ≈ 558 | |
| d₀ = 20 мм | 224 | 224 (221…227) | ≈ 612 | |
| d₀ = 20 мм | 250 | 250 (247…253) | ≈ 671 | |
| d₀ = 20 мм | 280 | 280 (277…283) | ≈ 738 |
DIN 94 · 1983-09
Редакция DIN 94:1983-09 подтверждена каталогом издателя. Полный читаемый первичный документ для визуальной сверки таблиц не получен; числовой подбор DIN пока недоступен. Размеры ГОСТ и ISO сюда не перенесены.
Редакция DIN 94:1983-09 подтверждена каталогом издателя. Полный читаемый первичный документ для визуальной сверки таблиц не получен; числовой подбор DIN пока недоступен. Размеры ГОСТ и ISO сюда не перенесены.
Требования и пояснения нормативного источника
Сведения относятся к указанному документу, не подтверждают испытания партии и не являются допустимой нагрузкой узла. На отдельную каталожную ветку изготовителя автоматически не переносятся.
- Размеры
- l — длина от основания головки; l₁ — приблизительная длина головки; l₂ — разность длин ветвей; D — наружный размер головки
- Материал
- Низкоуглеродистая сталь; допускаются коррозионностойкая сталь, цветные металлы и сплавы
- Покрытие
- По требованию потребителя; материал и вид покрытия задаются совместно
Область проверки
Номинальная геометрия не подтверждает наличие, материал и покрытие конкретной партии.
Наружная форма головки и концов показана схематично: неуказанные радиусы и углы не нормируются этим справочником.
Ветка DIN 94:1983-09 ожидает визуальной проверки полного первичного документа.
Геометрия ГОСТ и DIN учитывается раздельно. Совпадение коммерческого назначения не доказывает полную взаимозаменяемость.
Заявка на исполнение
Подготовьте выбранный типоразмер или отдельный запрос по согласованию. Источник, форма и размеры попадут в позицию вместе; наличие и возможность поставки подтверждаются отдельно.
Шплинт ГОСТ 397-79; d₀ = 5 мм; l = 28 мм
С Изменениями № 1, 2, 3, 4
Исходный пример. Справочный лист, не рабочий чертёж для изготовления.
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Условный диаметр шплинта и номинал отверстия | 5 | — | — | мм | Не является диаметром проволоки или фактическим диаметром сложенных ветвей. |
| Диаметр шплинта со сжатыми ветвями | — | 4,4 | 4,6 | мм | |
| Наружный размер головки | — | 8 | 9,2 | мм | |
| Длина головки | ≈ 10 | — | — | мм | В таблице дано приближённое значение; предельные отклонения не указаны. |
| Разность длин ветвей | — | 2 | 4 | мм | |
| Рекомендуемый диаметр болта | — | 20 | 27 | мм | Рекомендация табл. 1: свыше нижней границы, до верхней включительно. Прочерк означает отсутствие указанной границы. |
| Рекомендуемый диаметр штифта или оси | — | 17 | 23 | мм | Рекомендация табл. 1: свыше нижней границы, до верхней включительно. Прочерк означает отсутствие указанной границы. |
| Длина до конца короткой ветви | 28 | 26,8 | 29,2 | мм | От посадочной базы головки до конца короткой ветви; головка l₁ и выступ длинной ветви l₂ не входят. |
| Теоретическая масса 1000 стальных шплинтов | ≈ 4,93 | — | — | кг/1000 шт. | Табличная теоретическая масса для стали, не масса конкретной партии. |
Полный условный ряд 0,6–20 мм и все 181 заполненное сочетание d₀ × l таблицы 2. Пределы длины 45 мм и две отмеченные табличные массы требуют уточнения. Два полукруглых сечения сложенных ветвей образуют круг; d₀ не обозначает диаметр исходной проволоки. На чертеже 1 показаны три варианта концов; их углы и радиусы численно не заданы. Диаметры болтов, штифтов и осей в таблице 1 являются рекомендуемыми диапазонами; выбор конкретного узла требует проверки его чертежа. Разрешённые зазор и перекос ветвей не должны выводить размер за d₀; диаметр со сжатыми ветвями должен соответствовать пределам d. Материал, покрытие и фактическую возможность поставки согласуют при заказе. Таблица не подтверждает наличие.
