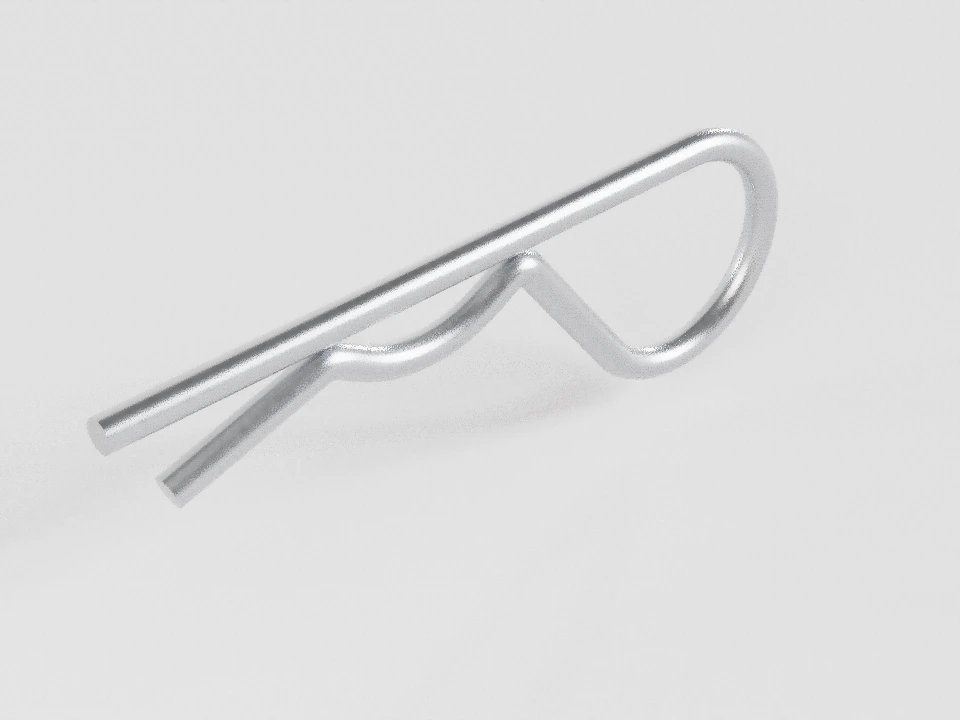

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Шплинты · геометрия и подбор
DIN 11024 Form E

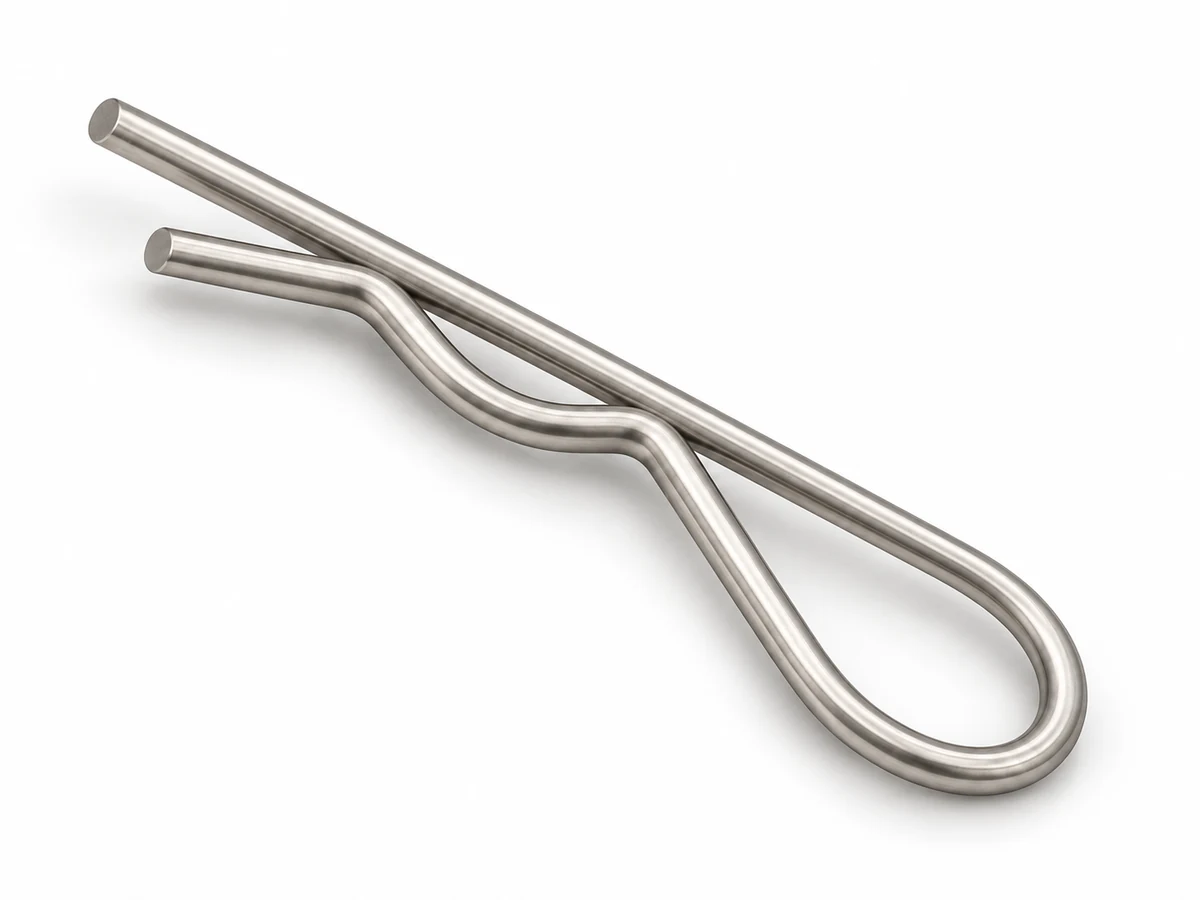

Пружинные шплинты с одним витком
Разъёмный пружинный фиксатор для осей и пальцев. Один виток и собственный контур пружинной ветви; размеры двойного витка сюда не перенесены.
Все 6 строк Type E в едином первичном листе Elesa+Ganter GN1024, 11/2025, p.4. Это каталог изготовителя, а не подтверждённая норма DIN11024. Номиналы и базы размеров проверены визуально; радиусы, углы и производственные допуски не заданы.
Подбор исполнения
Загрузка подбора. Ниже доступны исходный пример и проверенные таблицы.
Исходный пример: Пружинный шплинт Form E; каталожная геометрия Elesa+Ganter GN 1024; d₁ = 3 мм. Выберите нужную строку после загрузки.
Размерная основа — каталог изготовителя Elesa+Ganter GN 1024, Type E, 11/2025. Это не таблица DIN 11024 и не подтверждение поставки ПКФ именно изделия этого изготовителя; исполнение согласуется.
Пояснения выбранной строки
- Коммерческое название карточки DIN11024 Form E сохраняется отдельно от фактического источника таблицы GN1024.
- Сопоставление с D возможно по явно названным размерным величинам, без утверждения взаимозаменяемости.
- Вид установки поясняющий, без моделирования упругого натяга и расчёта сил.
- Диапазон оси приводится ровно как каталог; включённость границ отдельно не определена.
- Каталог GN1024 не является таблицей DIN11024 и не подтверждает поставку именно изделия Ganter.
- Выбирается целая строка изготовителя; произвольных комбинаций d1/l1 нет.
Выберите обозначение на схеме или в таблице для пояснения измерительной базы.
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Диаметр проволоки | 3 | — | — | мм | Номинал типоразмера GN1024 равен проволоке; не номиналу DIN11024. |
| Рекомендуемый диаметр монтажного отверстия | 3,5 | — | — | мм | Рекомендация каталога; поле допуска не указано. Не назначать H13 автоматически. |
| От оси прямой ножки до верхней наружной точки петли | 23 | — | — | мм | Нижняя база — осевая линия ножки, а не нижняя поверхность проволоки; не полный вертикальный габарит. |
| Общая продольная длина | 72 | — | — | мм | От торца прямой ножки до крайней наружной точки петли; l1=l2+l3. |
| От оси пружинного изгиба до края петли | 42 | — | — | мм | Продольный размер от вертикали вершины малого изгиба до крайней наружной точки петли. |
| От торца до оси пружинного изгиба | 30 | — | — | мм | От торца прямой ножки до вертикали вершины малого пружинного изгиба. |
| Наклонный размер от оси изгиба до петли | 44 | — | — | мм | Начальная база на оси прямой ножки под вершиной малого изгиба; конечная выносная линия касается наружной петли. Угол направления не проставлен; не длина развёртки проволоки. |
| Внутренний диаметр петли | — | — | — | мм | Не задан числом; не вычислять как h или переносить d4 DIN11024. Численно не задано. |
| Радиус пружинной дуги | — | — | — | мм | На листе нет численных радиусов и углов сопряжения. Кривизна собственной поясняющей схемы условна. Численно не задано. |
| Радиус переходного изгиба | — | — | — | мм | На листе нет численного радиуса; не заимствовать из двойного исполнения. Численно не задано. |
| Угол свободного конца | — | — | — | ° | Численный угол не указан; не переносить 35° DIN11024. Численно не задано. |
| Боковое смещение концов | — | — | — | мм | Численный допуск не указан. Конструктивно показано одновитковое исполнение. Численно не задано. |
| Допуск диаметра проволоки | — | — | — | мм | В выбранном листе производственные допуски не приведены. Численно не задано. |
| Пространственная ширина петли | — | — | — | мм | Колонка s у E содержит прочерк, а не 0; показан одновитковый вид с круглым сечением. Численно не задано. |
| Диаметр сопряжённой оси по источнику | — | 10 | 16 | мм | Каталожный интервал; включённость граничных значений отдельно не оговорена. На границе требуется согласование. |
Как читать размеры
В выбранном каталоге Form E размер d₁ — диаметр круглой проволоки, d₂ — интервал оси, d₃ — рекомендуемое монтажное отверстие.
l₁ — габарит от торца прямой ножки до крайней точки петли; l₂ и l₃ делят его по вертикали малого изгиба. h отсчитывается от оси прямой ножки до верха наружной петли.
Свободное изделие и положение после установки различаются. Схема не вычисляет деформацию, усилие установки, удержания или ресурс.
Переход к другой форме открывает отдельную карточку; размер автоматически не переносится.
Проверенный размерный ряд
Документы и изготовители разделены. Размеры источника не являются остатками или подтверждёнными исполнениями поставки. «—» не означает ноль.
GN 1024 Type E (Elesa+Ganter) · 11/2025
Все 6 строк Type E в едином первичном листе Elesa+Ganter GN1024, 11/2025, p.4. Это каталог изготовителя, а не подтверждённая норма DIN11024. Номиналы и базы размеров проверены визуально; радиусы, углы и производственные допуски не заданы.
Размерная основа — каталог изготовителя Elesa+Ganter GN 1024, Type E, 11/2025. Это не таблица DIN 11024 и не подтверждение поставки ПКФ именно изделия этого изготовителя; исполнение согласуется.
| Типоразмер | d₁, мм | d₃, мм | h, мм | l₁, мм | l₂, мм | l₃, мм | l₄, мм | Dᵢ, мм | R₁, мм | R₂, мм | α, ° | Δy, мм | T, мм | B, мм | d₂, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d₁ = 1,5 мм | 1,5 | 2 | 9 | 45 | 25 | 20 | 25 | Численно не задано | Численно не задано | Численно не задано | Численно не задано | Численно не задано | Численно не задано | Численно не задано | 7…12 |
| d₁ = 2 мм | 2 | 2,5 | 13 | 57 | 32 | 25 | 34 | Численно не задано | Численно не задано | Численно не задано | Численно не задано | Численно не задано | Численно не задано | Численно не задано | 9…14 |
| d₁ = 3 мм | 3 | 3,5 | 23 | 72 | 42 | 30 | 44 | Численно не задано | Численно не задано | Численно не задано | Численно не задано | Численно не задано | Численно не задано | Численно не задано | 10…16 |
| d₁ = 4 мм | 4 | 4,5 | 27 | 74 | 44 | 30 | 48 | Численно не задано | Численно не задано | Численно не задано | Численно не задано | Численно не задано | Численно не задано | Численно не задано | 16…20 |
| d₁ = 5 мм | 5 | 5,5 | 32 | 102 | 57 | 45 | 61 | Численно не задано | Численно не задано | Численно не задано | Численно не задано | Численно не задано | Численно не задано | Численно не задано | 20…28 |
| d₁ = 6 мм | 6 | 6,5 | 42 | 126 | 73 | 53 | 77 | Численно не задано | Численно не задано | Численно не задано | Численно не задано | Численно не задано | Численно не задано | Численно не задано | 28…40 |
Обозначения в таблице
- d₁
- Диаметр проволоки
- d₃
- Рекомендуемый диаметр монтажного отверстия
- h
- От оси прямой ножки до верхней наружной точки петли
- l₁
- Общая продольная длина
- l₂
- От оси пружинного изгиба до края петли
- l₃
- От торца до оси пружинного изгиба
- l₄
- Наклонный размер от оси изгиба до петли
- Dᵢ
- Внутренний диаметр петли
- R₁
- Радиус пружинной дуги
- R₂
- Радиус переходного изгиба
- α
- Угол свободного конца
- Δy
- Боковое смещение концов
- T
- Допуск диаметра проволоки
- B
- Пространственная ширина петли
- d₂
- Диаметр сопряжённой оси по источнику
Область проверки
Источник не задаёт производственные допуски.
Не табулированы радиусы, угол конца, точная кривизна и координаты переходов; геометрия этих участков на схеме условная.
Для диапазонов d2 не определена включённость границ.
Нормативная принадлежность этой таблицы к DIN11024 не подтверждена и не утверждается.
Размерная основа — каталог изготовителя Elesa+Ganter GN 1024, Type E, 11/2025. Это не таблица DIN 11024 и не подтверждение поставки ПКФ именно изделия этого изготовителя; исполнение согласуется.
Неполная нормативная идентификация не скрывает отдельную карточку Form E. Все шесть строк относятся только к указанному источнику.
Заявка на исполнение
Подготовьте выбранный типоразмер или отдельный запрос по согласованию. Источник, форма и размеры попадут в позицию вместе; наличие и возможность поставки подтверждаются отдельно.
Пружинный шплинт Form E; каталожная геометрия Elesa+Ganter GN 1024; d₁ = 3 мм
11/2025
Исходный пример. Справочный лист, не рабочий чертёж для изготовления.
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Диаметр проволоки | 3 | — | — | мм | Номинал типоразмера GN1024 равен проволоке; не номиналу DIN11024. |
| Рекомендуемый диаметр монтажного отверстия | 3,5 | — | — | мм | Рекомендация каталога; поле допуска не указано. Не назначать H13 автоматически. |
| От оси прямой ножки до верхней наружной точки петли | 23 | — | — | мм | Нижняя база — осевая линия ножки, а не нижняя поверхность проволоки; не полный вертикальный габарит. |
| Общая продольная длина | 72 | — | — | мм | От торца прямой ножки до крайней наружной точки петли; l1=l2+l3. |
| От оси пружинного изгиба до края петли | 42 | — | — | мм | Продольный размер от вертикали вершины малого изгиба до крайней наружной точки петли. |
| От торца до оси пружинного изгиба | 30 | — | — | мм | От торца прямой ножки до вертикали вершины малого пружинного изгиба. |
| Наклонный размер от оси изгиба до петли | 44 | — | — | мм | Начальная база на оси прямой ножки под вершиной малого изгиба; конечная выносная линия касается наружной петли. Угол направления не проставлен; не длина развёртки проволоки. |
| Внутренний диаметр петли | — | — | — | мм | Не задан числом; не вычислять как h или переносить d4 DIN11024. Численно не задано. |
| Радиус пружинной дуги | — | — | — | мм | На листе нет численных радиусов и углов сопряжения. Кривизна собственной поясняющей схемы условна. Численно не задано. |
| Радиус переходного изгиба | — | — | — | мм | На листе нет численного радиуса; не заимствовать из двойного исполнения. Численно не задано. |
| Угол свободного конца | — | — | — | ° | Численный угол не указан; не переносить 35° DIN11024. Численно не задано. |
| Боковое смещение концов | — | — | — | мм | Численный допуск не указан. Конструктивно показано одновитковое исполнение. Численно не задано. |
| Допуск диаметра проволоки | — | — | — | мм | В выбранном листе производственные допуски не приведены. Численно не задано. |
| Пространственная ширина петли | — | — | — | мм | Колонка s у E содержит прочерк, а не 0; показан одновитковый вид с круглым сечением. Численно не задано. |
| Диаметр сопряжённой оси по источнику | — | 10 | 16 | мм | Каталожный интервал; включённость граничных значений отдельно не оговорена. На границе требуется согласование. |
