Шплинты · геометрия и подбор
DIN 11024 Form D

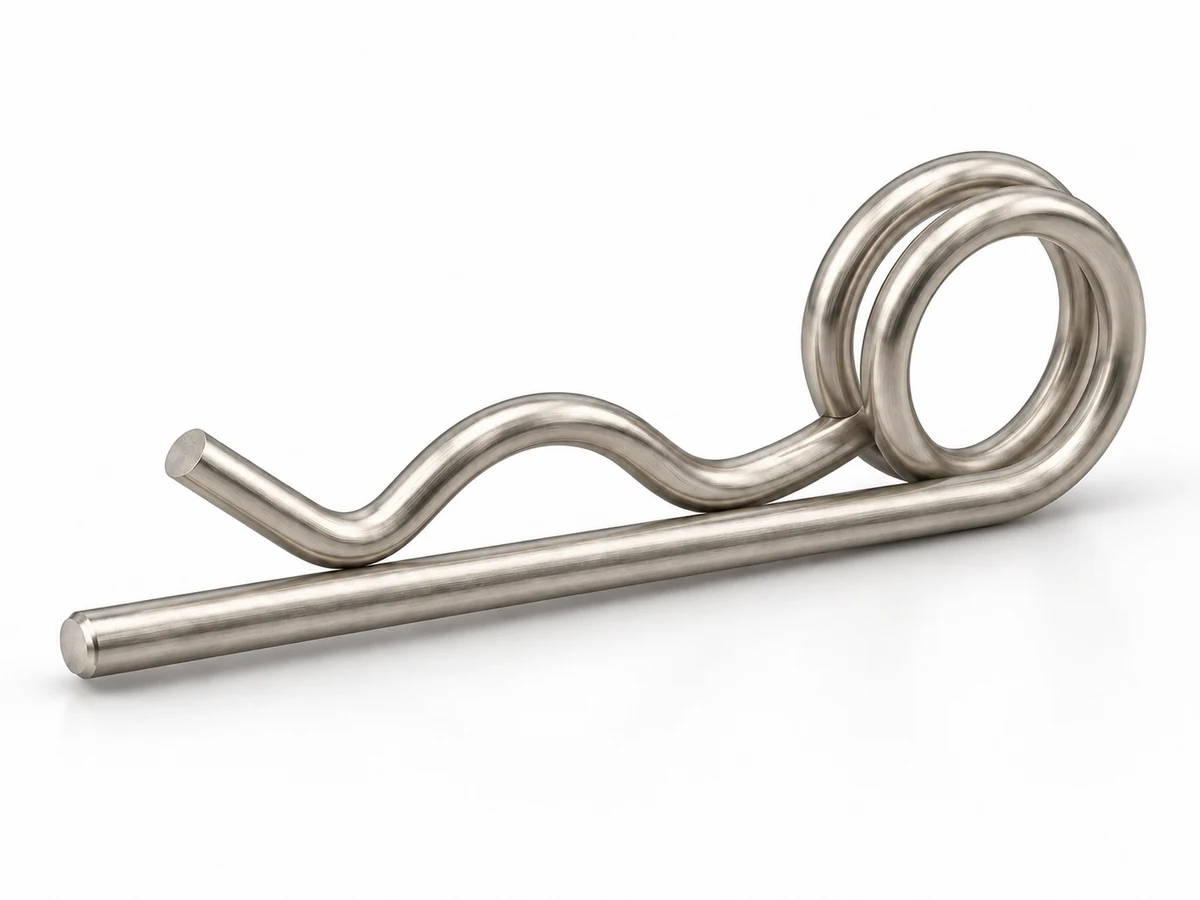

Пружинные шплинты с двойным витком
Разъёмный пружинный фиксатор для осей и пальцев. Двойной виток отличается пространственным расположением проволоки.
Все 7 строк одностраничной таблицы DIN11024:1973-01. Численные номиналы и показанные базы прочитаны по полному оригиналу. Расшифровка ссылочных допусков не завершена. Коммерческое имя Form D в тексте стандарта отсутствует.
Подбор исполнения
Загрузка подбора. Ниже доступны исходный пример и проверенные таблицы.
Исходный пример: Шплинт DIN 11024:1973-01, двойной виток (каталожное имя Form D); d₁ = 5 мм. Выберите нужную строку после загрузки.
Пояснения выбранной строки
- Номинальный d1 относится к отверстию H13; d3 — фактический номинал круглой проволоки.

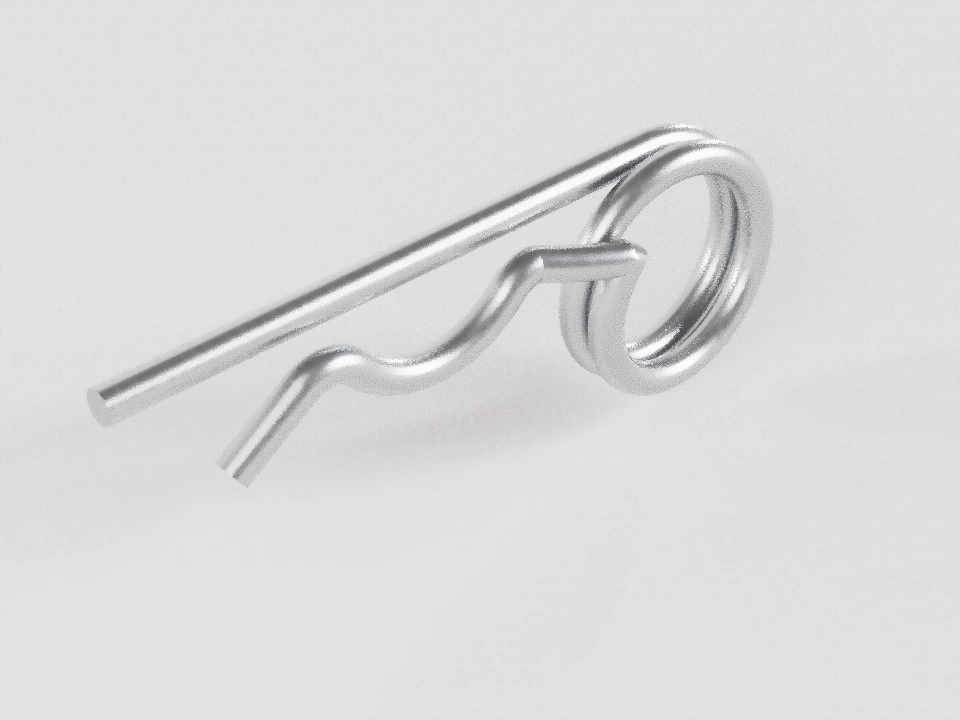

- Двойной виток имеет пространственный переход согласно нижнему виду; нельзя изображать плоское кольцо толщиной в два диаметра проволоки.
- Геометрия дана в свободном состоянии; изображение установки — поясняющий пример. Усилия, удерживающая нагрузка, ресурс и деформация не рассчитаны.
- Выбирается целая строка; длины не являются свободно комбинируемыми вариантами.
- Данные стандарта не подтверждают материал или покрытие поставляемой партии.
Выберите обозначение на схеме или в таблице для пояснения измерительной базы.
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Диаметр монтажного отверстия H13 | 5 | — | — | мм | Номинальный диаметр шплинта в DIN равен диаметру отверстия, а не проволоки. Численные пределы H13 в одностраничном DIN11024 не приведены; до сверки ссылочной нормы не вычислены. |
| Диаметр проволоки | 4,5 | — | — | мм | Проволока указана по DIN2076; численные отклонения требуют отдельного полного ссылочного источника. |
| Диаметр петли по внутреннему контуру | 25 | — | — | мм | На главном виде размер между внутренними поверхностями витка. Допустимые отклонения: grob по DIN2095; численно не расшифрованы. |
| От торца прямой ножки до оси петли | 80 | — | — | мм | Не является общим продольным габаритом изделия. |
| От оси пружинной дуги до оси петли | 39 | — | — | мм | Измеряется вдоль прямой ножки между вертикальными осями дуги r1 и петли. |
| Высота оси свободного конца над осью прямой ножки | 12,5 | — | — | мм | Верхняя выносная линия проходит через ось косого торца; нижняя — ось прямой ножки. Это не габаритная высота. |
| Внутренний просвет пружинной дуги | 7 | — | — | мм | Между верхней поверхностью прямой ножки и вершиной внутреннего контура дуги r1; на исходном чертеже базы вынесены наклонными параллельными линиями. |
| Внутренний радиус пружинной дуги | 13 | — | — | мм | Стрелка указывает на внутренний верхний контур дуги; не радиус осевой линии проволоки. |
| Радиус изгиба у прямой ножки | 8 | — | — | мм | Две выноски к нижнему наружному контуру переходных изгибов; не считать автоматически радиусом осевой линии. |
| Угол свободного конца к оси прямой ножки | 35 | — | — | ° | Буквенный символ α введён для пояснения; в оригинале только 35° без численного допуска. |
| Приблизительный зазор у возвратного участка петли | ≈ 1 | — | — | мм | Буква a введена для пояснения; в оригинале только ≈1. Не допуск и не гарантированный монтажный зазор. |
| Боковое смещение двух концов | 0 | -1,8 | 1,8 | мм | Пределы получены прямой подстановкой табличного d3 в указанное стандартом ±0,4d3; не полная ширина двойного витка. Расчёт: Δy = ±0,4 d₃ по нижнему виду DIN 11024:1973-01; табличный номинал d₃. |
| Приблизительная масса 100 штук | ≈ 3,54 | — | — | кг/100 шт. | Табличная приблизительная масса, не результат расчёта по SVG. |
| Общий продольный габарит | — | — | — | мм | Отдельного табличного размера нет. l1 нельзя переименовывать в общую длину. Численно не задано. |
| Пространственная ширина витков | — | — | — | мм | Численно не задана; боковой вид задаёт пространственное расположение двух витков, но не допускает произвольной численной толщины 2d3. Численно не задано. |
| Диаметр сопряжённой оси по источнику | — | 20 | 26 | мм | Интервал über 20 bis 26. Нижняя граница исключена, верхняя включена; не диаметр самого шплинта. |
Как читать размеры
Условный размер Form D равен отверстию d₁; проволока d₃ и ось d₂ — отдельные размеры.
l₁ заканчивается на оси петли и не является полной длиной. l₂ — между осями дуги и петли; h — внутренний просвет дуги.
Свободное изделие и положение после установки различаются. Схема не вычисляет деформацию, усилие установки, удержания или ресурс.
Переход к другой форме открывает отдельную карточку; размер автоматически не переносится.
Проверенный размерный ряд
Документы и изготовители разделены. Размеры источника не являются остатками или подтверждёнными исполнениями поставки. «—» не означает ноль.
DIN 11024:1973-01 (двойной виток) · 1973-01
Все 7 строк одностраничной таблицы DIN11024:1973-01. Численные номиналы и показанные базы прочитаны по полному оригиналу. Расшифровка ссылочных допусков не завершена. Коммерческое имя Form D в тексте стандарта отсутствует.
| Типоразмер | d₁, мм | d₃, мм | d₄, мм | l₁, мм | l₂, мм | l₃, мм | h, мм | r₁, мм | r₂, мм | α, ° | a≈, мм | Δy, мм | m≈, кг/100 шт. | L, мм | B, мм | d₂, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d₁ = 2,5 мм | 2,5 | 2,25 | 20 | 42 | 24 | 5,5 | 2,5 | 5,6 | 4 | 35 | ≈ 1 | 0 (-0,9…0,9) | ≈ 0,59 | Численно не задано | Численно не задано | 9…11,2 |
| d₁ = 3,2 мм | 3,2 | 2,8 | 20 | 48 | 26 | 7 | 3 | 7 | 5 | 35 | ≈ 1 | 0 (-1,12…1,12) | ≈ 0,99 | Численно не задано | Численно не задано | 11,2…14 |
| d₁ = 4 мм | 4 | 3,6 | 20 | 64 | 32 | 10 | 4,5 | 10 | 6,5 | 35 | ≈ 1 | 0 (-1,44…1,44) | ≈ 1,89 | Численно не задано | Численно не задано | 14…20 |
| d₁ = 5 мм | 5 | 4,5 | 25 | 80 | 39 | 12,5 | 7 | 13 | 8 | 35 | ≈ 1 | 0 (-1,8…1,8) | ≈ 3,54 | Численно не задано | Численно не задано | 20…26 |
| d₁ = 6,3 мм | 6,3 | 5,6 | 25 | 97 | 45 | 16 | 9 | 17 | 10 | 35 | ≈ 1 | 0 (-2,24…2,24) | ≈ 6,18 | Численно не задано | Численно не задано | 26…34 |
| d₁ = 7 мм | 7 | 6,3 | 30 | 125 | 56 | 21 | 12,5 | 22,5 | 11,5 | 35 | ≈ 1 | 0 (-2,52…2,52) | ≈ 9,7 | Численно не задано | Численно не задано | 34…45 |
| d₁ = 8 мм | 8 | 7 | 30 | 150 | 63 | 25,5 | 17,5 | 28 | 12,5 | 35 | ≈ 1 | 0 (-2,8…2,8) | ≈ 13,4 | Численно не задано | Численно не задано | 45…56 |
Обозначения в таблице
- d₁
- Диаметр монтажного отверстия H13
- d₃
- Диаметр проволоки
- d₄
- Диаметр петли по внутреннему контуру
- l₁
- От торца прямой ножки до оси петли
- l₂
- От оси пружинной дуги до оси петли
- l₃
- Высота оси свободного конца над осью прямой ножки
- h
- Внутренний просвет пружинной дуги
- r₁
- Внутренний радиус пружинной дуги
- r₂
- Радиус изгиба у прямой ножки
- α
- Угол свободного конца к оси прямой ножки
- a≈
- Приблизительный зазор у возвратного участка петли
- Δy
- Боковое смещение двух концов
- m≈
- Приблизительная масса 100 штук
- L
- Общий продольный габарит
- B
- Пространственная ширина витков
- d₂
- Диаметр сопряжённой оси по источнику
Требования и пояснения нормативного источника
Сведения относятся к указанному документу, не подтверждают испытания партии и не являются допустимой нагрузкой узла. На отдельную каталожную ветку изготовителя автоматически не переносятся.
- Материал
- Проволока A по DIN 2076; требования качества DIN 17223 — ссылки издания 1973 года
- Концы
- Обрезаны без заусенцев; допустимое боковое смещение концов ±0,4d₃
- Подбор
- Проверять одновременно отверстие d₁, наружный диаметр оси d₂ и проволоку d₃. Общая габаритная длина не равна l₁: этот размер заканчивается на оси витка
Область проверки
Полная применимая редакция DIN2076 для численных отклонений проволоки класса A.
Полная применимая историческая DIN2095 для grob: редакция 1973-05 опубликована после DIN11024:1973-01 и не подставлена автоматически.
Численные пределы поля H13 по прослеживаемой применимой таблице допусков.
Полная пространственная ширина и точная форма перехода двойного витка численно не табулированы.
Проверенный DIN 11024:1973-01 содержит двойной виток, но не буквенные имена D и E. Form D сохранено как каталожное название.
Заявка на исполнение
Подготовьте выбранный типоразмер или отдельный запрос по согласованию. Источник, форма и размеры попадут в позицию вместе; наличие и возможность поставки подтверждаются отдельно.
Шплинт DIN 11024:1973-01, двойной виток (каталожное имя Form D); d₁ = 5 мм
1973-01
Исходный пример. Справочный лист, не рабочий чертёж для изготовления.
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Диаметр монтажного отверстия H13 | 5 | — | — | мм | Номинальный диаметр шплинта в DIN равен диаметру отверстия, а не проволоки. Численные пределы H13 в одностраничном DIN11024 не приведены; до сверки ссылочной нормы не вычислены. |
| Диаметр проволоки | 4,5 | — | — | мм | Проволока указана по DIN2076; численные отклонения требуют отдельного полного ссылочного источника. |
| Диаметр петли по внутреннему контуру | 25 | — | — | мм | На главном виде размер между внутренними поверхностями витка. Допустимые отклонения: grob по DIN2095; численно не расшифрованы. |
| От торца прямой ножки до оси петли | 80 | — | — | мм | Не является общим продольным габаритом изделия. |
| От оси пружинной дуги до оси петли | 39 | — | — | мм | Измеряется вдоль прямой ножки между вертикальными осями дуги r1 и петли. |
| Высота оси свободного конца над осью прямой ножки | 12,5 | — | — | мм | Верхняя выносная линия проходит через ось косого торца; нижняя — ось прямой ножки. Это не габаритная высота. |
| Внутренний просвет пружинной дуги | 7 | — | — | мм | Между верхней поверхностью прямой ножки и вершиной внутреннего контура дуги r1; на исходном чертеже базы вынесены наклонными параллельными линиями. |
| Внутренний радиус пружинной дуги | 13 | — | — | мм | Стрелка указывает на внутренний верхний контур дуги; не радиус осевой линии проволоки. |
| Радиус изгиба у прямой ножки | 8 | — | — | мм | Две выноски к нижнему наружному контуру переходных изгибов; не считать автоматически радиусом осевой линии. |
| Угол свободного конца к оси прямой ножки | 35 | — | — | ° | Буквенный символ α введён для пояснения; в оригинале только 35° без численного допуска. |
| Приблизительный зазор у возвратного участка петли | ≈ 1 | — | — | мм | Буква a введена для пояснения; в оригинале только ≈1. Не допуск и не гарантированный монтажный зазор. |
| Боковое смещение двух концов | 0 | -1,8 | 1,8 | мм | Пределы получены прямой подстановкой табличного d3 в указанное стандартом ±0,4d3; не полная ширина двойного витка. Расчёт: Δy = ±0,4 d₃ по нижнему виду DIN 11024:1973-01; табличный номинал d₃. |
| Приблизительная масса 100 штук | ≈ 3,54 | — | — | кг/100 шт. | Табличная приблизительная масса, не результат расчёта по SVG. |
| Общий продольный габарит | — | — | — | мм | Отдельного табличного размера нет. l1 нельзя переименовывать в общую длину. Численно не задано. |
| Пространственная ширина витков | — | — | — | мм | Численно не задана; боковой вид задаёт пространственное расположение двух витков, но не допускает произвольной численной толщины 2d3. Численно не задано. |
| Диаметр сопряжённой оси по источнику | — | 20 | 26 | мм | Интервал über 20 bis 26. Нижняя граница исключена, верхняя включена; не диаметр самого шплинта. |
