DIN 928 — Гайки квадратные приварные
Квадратные приварные гайки класса А: крупная резьба М4–М16 и мелкая резьба диаметром 8–16 мм. Выступы предназначены для сварки гайки с деталью.
В этой редакции класс прочности самой гайки не назначен: заданы материал и отдельные пробные нагрузки. Не переносите обозначение класса 8 из старой редакции 1970 года.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М12×1,75-6G (S19) DIN 928
Гайка М12×1,75-6G (S19) DIN 928

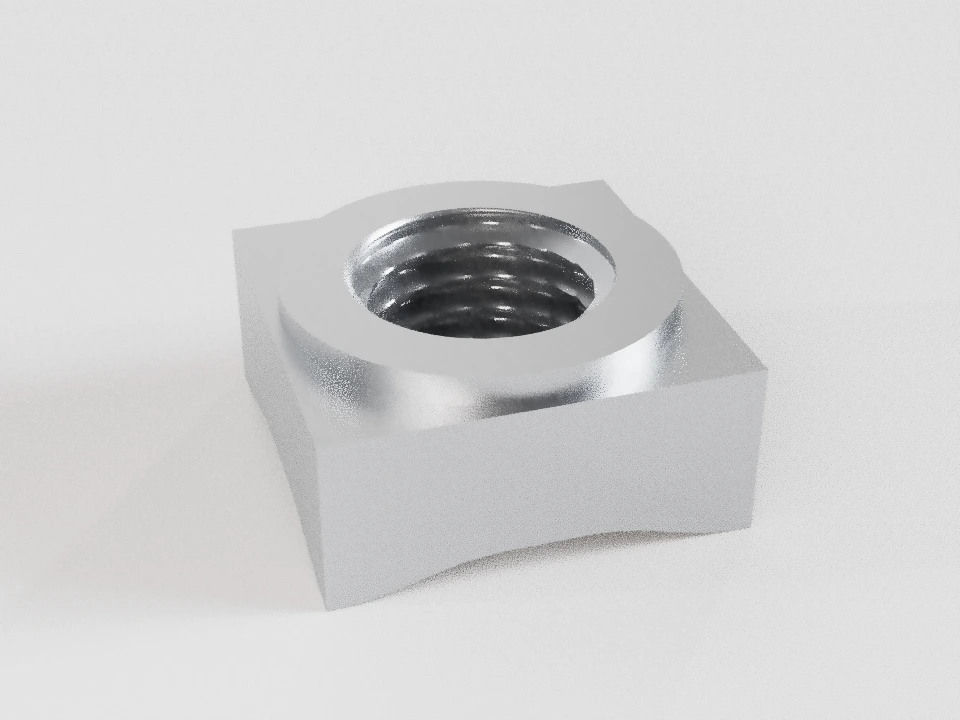

- Квадратный корпус и четыре сварочных выступа. m — высота корпуса, выступы условные. Обозначения размеров каталожной ветви нельзя переносить между редакциями автоматически.
- Размерный ряд по DIN 928.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 12 | M / 6G | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. DIN 928; DIN 928:2013-12; проверенная размерная таблица; Размерная таблица и конструктивная схема |
| Шаг резьбы | 1,75 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. DIN 928; DIN 928:2013-12; проверенная размерная таблица; Размерная таблица и конструктивная схема |
| Высота корпуса | 9,5 | h14 | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. DIN 928; DIN 928:2013-12; проверенная размерная таблица; Размерная таблица и конструктивная схема |
| Сторона квадратного корпуса | 19 | h14 | — | — | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. DIN 928; DIN 928:2013-12; проверенная размерная таблица; Размерная таблица и конструктивная схема |
| Диагональный размер | — | — | 25 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. DIN 928; DIN 928:2013-12; проверенная размерная таблица; Размерная таблица и конструктивная схема |
| Внутренний диаметр резьбы | 10,106 | 6G | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 10,863 | 6G | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 12 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. DIN 928; DIN 928:2013-12; проверенная размерная таблица; Размерная таблица и конструктивная схема |
Применение
Приварная гайка
Центрирующий элемент располагают в отверстии листа, выступы обращены к поверхности соединения.
Проверить форму, толщину листа и подготовку соединения. Режим сварки и прочность шва задаются технологией.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
DIN 928 · точность А
DIN 928:2013-12; проверенная размерная таблица
| d | Основной (крупный) P | Мелкие P | h | S | e |
|---|---|---|---|---|---|
| 4 | 0,7 | — | 3,5 | 7 | ≥ 9 |
| 5 | 0,8 | — | 4,2 | 9 | ≥ 12 |
| 6 | 1 | — | 5 | 10 | ≥ 13 |
| 8 | 1,25 | 1 | 6,5 | 14 | ≥ 18 |
| 10 | 1,5 | 1,25, 1 | 8 | 17 | ≥ 22 |
| 12 | 1,75 | 1,25, 1,5 | 9,5 | 19 | ≥ 25 |
| 14 | 2 | 1,5 | 11 | 22 | ≥ 28 |
| 16 | 2 | 1,5 | 13 | 24 | ≥ 32 |
Выбрать строку DIN 928
- h
- Высота корпуса.
- S
- Сторона квадратного корпуса.
- e
- Диагональный размер.
Исполнения
- Основное исполнение
Требования и конструкция
- Метрический ряд М4–М16. М14 и М16 в скобках исходной таблицы; их рекомендуется избегать.
- Поле допуска внутренней резьбы 6G; пределы 6H к этой ветви не применяются.
- Геометрия сварных выступов показана условно. Числовые параметры выступов для этой редакции не перенесены без визуальной сверки оригинала.
- Режим сварки, толщина детали и свойства соединения определяются технологией; размерная таблица не задаёт ток, время или давление.
Квадратный корпус и четыре сварочных выступа. m — высота корпуса, выступы условные. Обозначения размеров каталожной ветви нельзя переносить между редакциями автоматически.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: DIN 928, DIN 928:2013-12; проверенная размерная таблица; Размерная таблица и конструктивная схема.
DIN 928 — каталожная геометрия выступов · точность уточняется
Каталожное исполнение; редакция не установлена
| d | Основной (крупный) P | Мелкие P | h | S | b | h₁ | h₂ | d₄ |
|---|---|---|---|---|---|---|---|---|
| 4 | 0,7 | — | 3,5 | 7 | 0,8 | 0,6 | ≥ 0,4 | ≥ 6,4 |
| 5 | 0,8 | — | 4,2 | 9 | 1 | 0,8 | ≥ 0,6 | ≥ 8,2 |
| 6 | 1 | — | 5 | 10 | 1,2 | 0,8 | ≥ 0,7 | ≥ 9,1 |
| 8 | 1,25 | — | 6,5 | 14 | 1,5 | 1 | ≥ 1,1 | ≥ 12,8 |
| 10 | 1,5 | — | 8 | 17 | 1,8 | 1,2 | ≥ 1,25 | ≥ 15,6 |
| 12 | 1,75 | — | 9,5 | 19 | 2 | 1,4 | ≥ 1,75 | ≥ 17,4 |
Выбрать строку DIN 928 — каталожная геометрия выступов
- h
- Высота корпуса.
- S
- Сторона квадратного корпуса.
- b
- Ширина сварочного выступа.
- h₁
- Высота сварочного выступа.
- h₂
- Осевой размер торцевого участка.
- d₄
- Минимальный диаметр по схеме.
Исполнения
- Основное исполнение
Требования и конструкция
- Полная каталожная таблица М4–М12. Числовые размеры и их обозначения принадлежат этой каталожной схеме.
- Режим сварки и прочность готового соединения по геометрии не вычисляются.

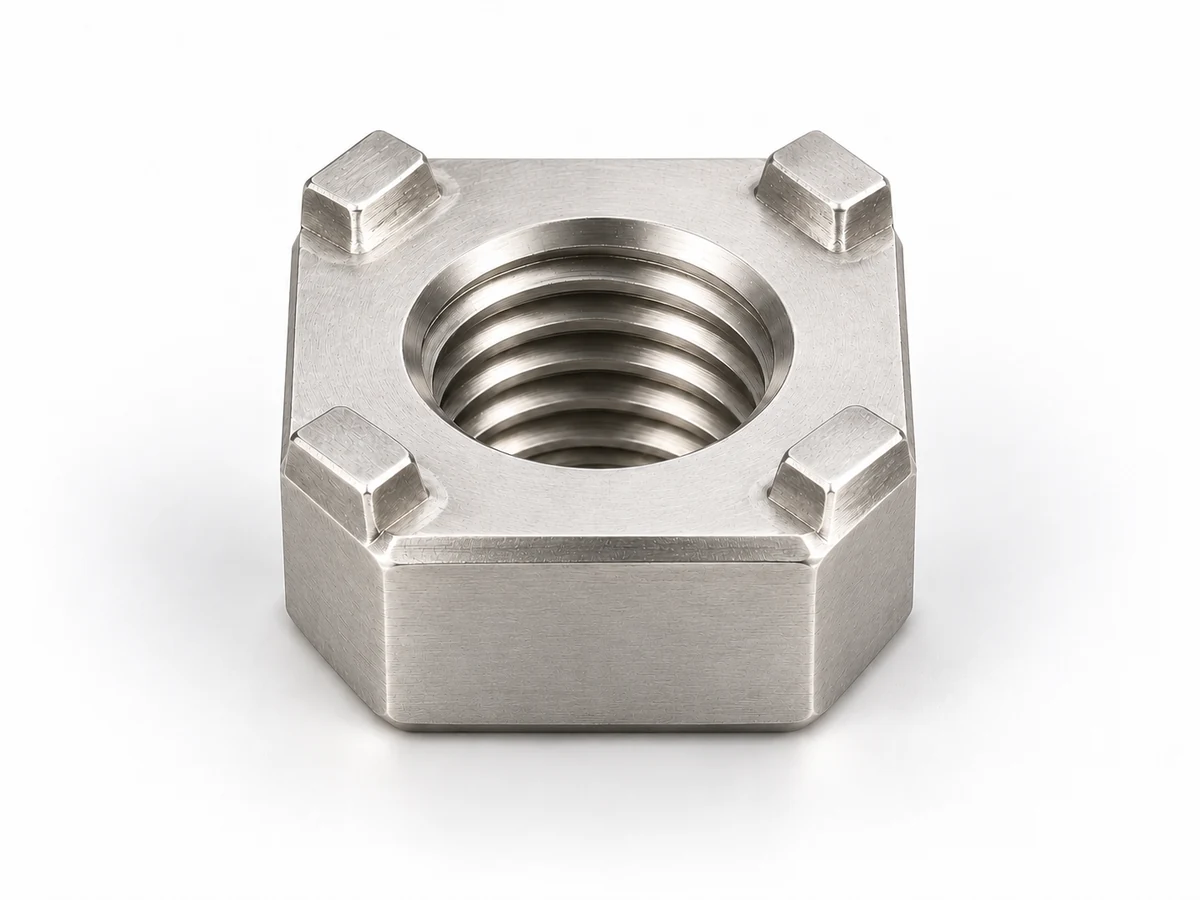

Четыре сварочных выступа: b — ширина, h₁ — высота от плоскости корпуса; h₂ — минимальный осевой размер торцевого участка со стороны входа. d₄ — минимальный диаметр по схеме. Цилиндрический пилот не добавляется.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Каталожное исполнение; редакция не установлена; Размерная таблица и конструктивная схема.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М12×1,75-6G (S19) DIN 928
Начальный пример. DIN 928:2013-12; проверенная размерная таблица
