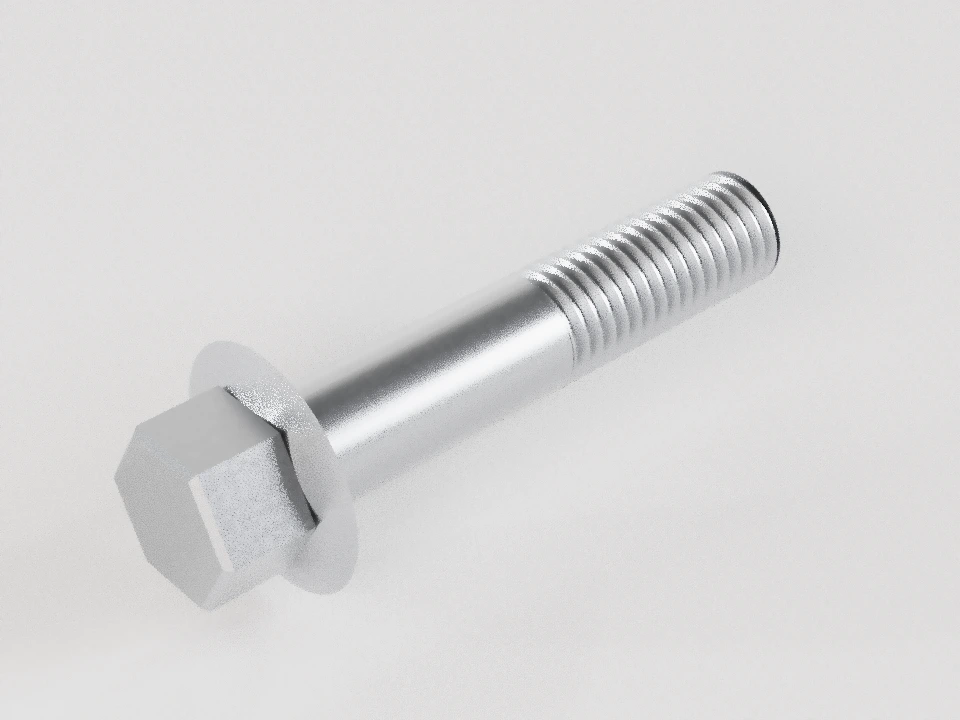

Пример: ГОСТ Р 50274-92 · М14×70 · исполнение 1 — предметная 3D-модель
Пример: ГОСТ Р 50274-92 · М14×70 · исполнение 1

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

Болты · размеры и подбор

DIN 6921 / ГОСТ Р 50274-92

Болты с шестигранной головкой и фланцем

Для соединений, где нужна развитая опорная поверхность под головкой. Выберите одну размерную базу и проверьте место в узле.

DIN 6921 / ГОСТ Р 50274-92 — предметная иллюстрация

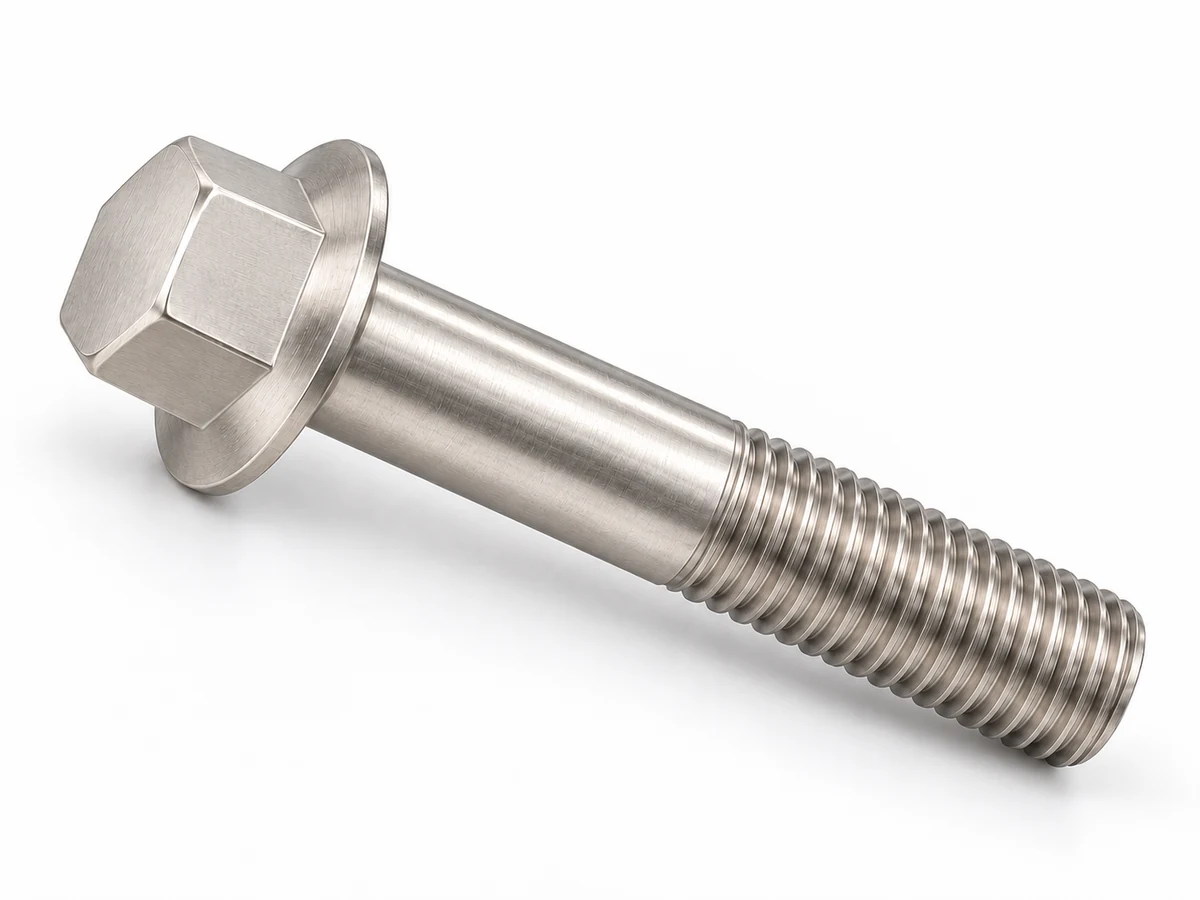

DIN 6921 / ГОСТ Р 50274-92Предметная иллюстрация

Размер и поверхность

Дополнительные исполнения

Насечка — свойство поставки. Типы F/U и исполнение стержня 1/2 — разные признаки ГОСТ. DIN Ho означает выточку. Подтверждённых данных для сочетания выточки с насечкой пока нет.

ГОСТ Р 50274-92 · М14×2 · l 70 · S 17,57…18 · dc ≤ 28,6 мм

ГОСТ Р 50274-92 · М14×2 · l 70 — main — serratedl 69,4…70,6d 14k ≤ 12,9dc ≤ 28,6ls ≥ 26lg ≤ 36P 2 · 6g · частичная резьбаПропорциональная схема; показан один допустимый контур, не измеренное изделие

Чертёж можно прокрутить по горизонтали.

Насечка показана условно; исполнение уточняется при заказе Пределы размеров указаны отдельно от условного контура.

ГОСТ Р 50274-92 · М14×2 · l 70 — top — serratedS 17,57…18e ≥ 19,68Вид сверху
ГОСТ Р 50274-92 · М14×2 · l 70 — under — serrateddw ≥ 26,4dc ≤ 28,6Опорная сторона

Размеры выбранного болта

Наведите указатель или установите фокус на строку — соответствующий элемент выделится на схеме. Все размеры в мм, углы в градусах.

ГОСТ Р 50274-92 (ИСО 4162-90) · размеры в мм, углы в °
ПараметрНоминалМинимумМаксимумСправочноПримечание
dНоминальный диаметр резьбы14———Метрическая резьба; поле 6gТаблица 1 · мм
PШаг резьбы2———основной (крупный)Таблица 1 · мм
lОт опорной плоскости до торца7069,470,6—Насечка не изменяет базу длиныТаблица 2 · мм
SПод ключ—17,5718—Таблица 1 · мм
eМежду углами шестигранника—19,68——Таблица 1 · мм
dcНаружный диаметр фланца——28,6—Верхний предел, не номиналТаблица 1 · мм
dwДиаметр опорной поверхности—26,4——Отдельный параметр, не наружный диаметрТаблица 1 · мм
kПолная высота головки——12,9—Таблица 1 · мм
k′Минимальная высота под ключ—5,6——Таблица 1 · мм
cТолщина края фланца—2,1——Измеряется при dw minТаблица 1 · мм
bСправочная длина резьбы———≈ 34Резьбовая граница определяется таблицей 2; b не заменяет ls / lgТаблица 1 · мм
lsМинимальная длина гладкой части—26——Таблица 2 · мм
lgМаксимальная длина до полной резьбы——36—Таблица 2 · мм
dsДиаметр обычного стержня—13,7314—Таблица 1 · мм
daПереход у опорной поверхности——15,7—Тип FТаблица 1 · мм
lfДлина перехода под головкой——2,1—Таблица 1 · мм
r1Радиус перехода без выточки—0,6——Таблица 1 · мм
r2Скругление шестигранника——0,9—Таблица 1 · мм
t⊥Перпендикулярность опоры——0,4004—0,0175 × 0,8dc; расчёт по dc maxТаблица 1 · мм
uНеполная резьба у конца——4—u ≤ 2PРисунок 1 · мм
d фаскиДиаметр начала фаски головки—15,3——0,85 SmaxРисунок 1 · мм
Угол скатаУгол ската фланца—1525—Рисунок 1 · °
Наклон опорыНаклон опорной поверхности—01,5—0…1°30′Рисунок 1 · °
ФаскаФаска головки—1530—Рисунок 1 · °
Головка, фланец и переход крупно
ГОСТ Р 50274-92 · М14×2 · l 70 — detail — serratedc ≥ 2,1k′ ≥ 5,6Переход F · da ≤ 15,7r1 ≥ 0,6 · r2 ≤ 0,9Увеличение головки; стержень обрезан для показа перехода
Полные таблицы выбранной ветви
ГОСТ Р 50274-92 (ИСО 4162-90) · таблица 1; max — не более, min — не менее, ref — справочно
dP основнойP мелкиеb, l ≤125b, l >125SmaxSminemindcmaxdwminkmaxk′ mincminda max Fda max Udsmindvmaxlfmaxr1minr2maxr3minr3maxr4refVminVmax
50,8—16—76,647,4411,49,45,62,315,76,24,825,51,40,20,30,10,2540,050,15
61—18—87,648,5613,611,66,82,91,16,87,55,826,61,60,250,40,110,264,40,050,2
81,2512228109,6410,81714,98,53,81,29,2107,788,82,10,40,50,160,365,70,10,25
101,51,25; 126321312,5714,0820,818,79,74,31,511,212,59,7810,82,10,40,60,20,455,70,150,3
121,751,2530361514,5716,3224,722,511,95,41,813,715,211,7312,82,10,60,70,240,545,70,150,35
1421,534401817,5719,6828,626,412,95,62,115,717,713,7314,82,10,60,90,280,635,70,20,45
1621,538442120,1622,5832,830,615,16,72,417,720,515,7317,23,20,610,320,728,80,250,5
Таблица 2 · ls min / lg max, мм. Нажмите ячейку для выбора.
l ↓ / d →min…maxМ5М6М8М10М12М14М16
109,71…10,29нет строкинет строкинет строкинет строкинет строкинет строки
1211,65…12,35нет строкинет строкинет строкинет строкинет строки
1615,65…16,35нет строкинет строкинет строкинет строки
2019,58…20,42нет строкинет строки
2524,58…25,42нет строки
3029,58…30,42нет строки
3534,5…35,5
4039,5…40,5
4544,5…45,5
5049,5…50,5
5554,4…55,6нет строки
6059,4…60,6нет строки
6564,4…65,6нет строкинет строки
7069,4…70,6нет строкинет строки
8079,4…80,6нет строкинет строки
9089,3…90,7нет строкинет строкинет строки
10099,3…100,7нет строкинет строкинет строки
110109,3…110,7нет строкинет строкинет строкинет строки
120119,3…120,7нет строкинет строкинет строкинет строки
130129,2…130,8нет строкинет строкинет строкинет строкинет строки
140139,2…140,8нет строкинет строкинет строкинет строкинет строки
150149,2…150,8нет строкинет строкинет строкинет строкинет строкинет строки
160159,2…160,8нет строкинет строкинет строкинет строкинет строкинет строки

Пустая исходная ячейка — сочетание не задано таблицей. Прочерк ls/lg не равен нулю. В ГОСТ длины над сплошной ступенчатой линией имеют резьбу до головки; исполнение 2 разрешено ниже пунктирной линии. Справочный b не заменяет эти границы. Табличные ls/lg сохраняются при выборе мелкого шага; для DIN это прямо оговорено под таблицей 2.

Калибры головки — приложения 1 и 2

Калибр А устанавливают до упора во фланец, Б — на вершину головки. Калибры не должны касаться друг друга. Это данные проверки головки, не размеры болта.

Таблица 4; мм
dWa minWa maxTa minTa maxWb minWb maxTb min
58,088,092,292,37,427,433
69,249,252,892,98,548,553
811,5511,563,793,810,7810,794
1015,0115,024,294,314,0614,074
1217,3217,335,395,416,316,315
1420,7820,795,595,619,6619,675
1624,2524,266,696,722,5722,586
Таблица 5: дополнительный М12 S17
dWa minWa maxTa minTa maxWb minWb maxTb min
1219,6419,655,395,418,5418,555

Приложение 2 также допускает уменьшение dw напротив граней на 0,1d. Этот местный вариант не подменяет основную опорную окружность.

Как работает фланец в узле

ГОСТ Р 50274-92 · М14×2 · l 70 — application — serratedКронштейнРезьбовой корпусУсловный узел — толщина деталей и зацепление не являются расчётом прочности

Проверьте d, шаг P, длину от опоры l, размер под ключ S, фланец dc и высоту k. Также нужны длина гладкой части, резьба и вид опоры.

Фланец передаёт нагрузку через опорную поверхность. Насечка может взаимодействовать с поверхностью детали, но не гарантирует стопорение при любых вибрациях и не заменяет автоматически шайбу. Момент затяжки и прочность узла здесь не рассчитываются.

ГОСТ и DIN: различия головки

Головки ГОСТ и DIN в одном масштабеГОСТ Р 50274-92 · S 17,57…18DIN 6921 · S 17,73…18dc ≤ 28,6 · k ≤ 12,9dc ≤ 30,5 · k ≤ 12,8
Сопоставление выбранной и второй ветви
БазаdPlSdcke
ГОСТ Р 50274-921427017,57…18≤ 28,6≤ 12,9≥ 19,68
DIN 69211427017,73…18≤ 30,5≤ 12,8≥ 19,86

Головки показаны в одном масштабе. Совпадение d, P и l не гарантирует место для ключа, проход фланца или одинаковую опору. При отсутствии исходного шага/длины во второй ветви в сравнении указан её доступный вариант.

Требования к поставке

Выбранный документ задаёт размерную базу запроса. Материал, покрытие и соответствие конкретной партии согласуются отдельно.

Размерная база: ГОСТ Р 50274-92 (ИСО 4162-90). ГОСТ Р 50274-92 · М14×2 · l 70. Исполнение 1 — обычный стержень. Опора: F. S 17,57…18 мм; dc ≤ 28,6 мм (верхний предел); k ≤ 12,9 мм. Резьба частичная, 6g. С насечкой. Насечка показана условно; исполнение уточняется при заказе. Соответствие изделия выбранному документу и исполнение поставки подлежат согласованию.

Открыть заявку

Документы и область проверки

Размеры: ГОСТ Р 50274-92, рисунок 1, таблицы 1–5 и приложение 2; DIN 6921:1983-06, рисунок и таблицы 1–2, технические условия. Сверка 14.10.2026. Чертежи выполнены самостоятельно. Проверка геометрии не равна подтверждению всех требований стандарта для изделия.

Статус и официальные записи

ГОСТ Р 50274-92 отменён с 01.01.2017; в РФ пользоваться ГОСТ ISO 4162-2014. Эта связь не делает редакции полностью взаимозаменяемыми.

DIN 6921:1983-06 отменён; DIN Media указывает DIN EN 1665:1998-02 и 1998-11. Официальные ссылки подтверждают библиографию и статус; числовые таблицы сверены по полным текстам, экземпляры сохранены во внутреннем отчёте.

ГОСТ: сталь, 8.8/9.8/10.9; приложение 2 допускает 6.8. Класс точности А, S и e — В. DIN: сталь 8.8/10.9/12.9 либо A2-70; класс А. Резьба 6g. Покрытие и другие материалы — по соглашению с указанием документа.

Гайки с фланцем DIN 6923 — отдельный подбор

Лист подбора и согласования

ГОСТ Р 50274-92 · М14×2 · l 70

Размерная база: ГОСТ Р 50274-92 (ИСО 4162-90). Исполнение 1 — обычный стержень. Опора F. Насечка показана условно; исполнение уточняется при заказе

Схемы условные; документ не является утверждённым рабочим чертежом и не подтверждает соответствие поставляемого изделия стандарту.

ГОСТ Р 50274-92 · М14×2 · l 70 — main — serratedl 69,4…70,6d 14k ≤ 12,9dc ≤ 28,6ls ≥ 26lg ≤ 36P 2 · 6g · частичная резьбаПропорциональная схема; показан один допустимый контур, не измеренное изделие
ГОСТ Р 50274-92 · М14×2 · l 70 — top — serratedS 17,57…18e ≥ 19,68Вид сверхуГОСТ Р 50274-92 · М14×2 · l 70 — under — serrateddw ≥ 26,4dc ≤ 28,6Опорная сторона
ГОСТ Р 50274-92 (ИСО 4162-90) · размеры в мм, углы в °
ПараметрНоминалМинимумМаксимумСправочноПримечание
dНоминальный диаметр резьбы14———Метрическая резьба; поле 6gТаблица 1 · мм
PШаг резьбы2———основной (крупный)Таблица 1 · мм
lОт опорной плоскости до торца7069,470,6—Насечка не изменяет базу длиныТаблица 2 · мм
SПод ключ—17,5718—Таблица 1 · мм
eМежду углами шестигранника—19,68——Таблица 1 · мм
dcНаружный диаметр фланца——28,6—Верхний предел, не номиналТаблица 1 · мм
dwДиаметр опорной поверхности—26,4——Отдельный параметр, не наружный диаметрТаблица 1 · мм
kПолная высота головки——12,9—Таблица 1 · мм
k′Минимальная высота под ключ—5,6——Таблица 1 · мм
cТолщина края фланца—2,1——Измеряется при dw minТаблица 1 · мм
bСправочная длина резьбы———≈ 34Резьбовая граница определяется таблицей 2; b не заменяет ls / lgТаблица 1 · мм
lsМинимальная длина гладкой части—26——Таблица 2 · мм
lgМаксимальная длина до полной резьбы——36—Таблица 2 · мм
dsДиаметр обычного стержня—13,7314—Таблица 1 · мм
daПереход у опорной поверхности——15,7—Тип FТаблица 1 · мм
lfДлина перехода под головкой——2,1—Таблица 1 · мм
r1Радиус перехода без выточки—0,6——Таблица 1 · мм
r2Скругление шестигранника——0,9—Таблица 1 · мм
t⊥Перпендикулярность опоры——0,4004—0,0175 × 0,8dc; расчёт по dc maxТаблица 1 · мм
uНеполная резьба у конца——4—u ≤ 2PРисунок 1 · мм
d фаскиДиаметр начала фаски головки—15,3——0,85 SmaxРисунок 1 · мм
Угол скатаУгол ската фланца—1525—Рисунок 1 · °
Наклон опорыНаклон опорной поверхности—01,5—0…1°30′Рисунок 1 · °
ФаскаФаска головки—1530—Рисунок 1 · °
