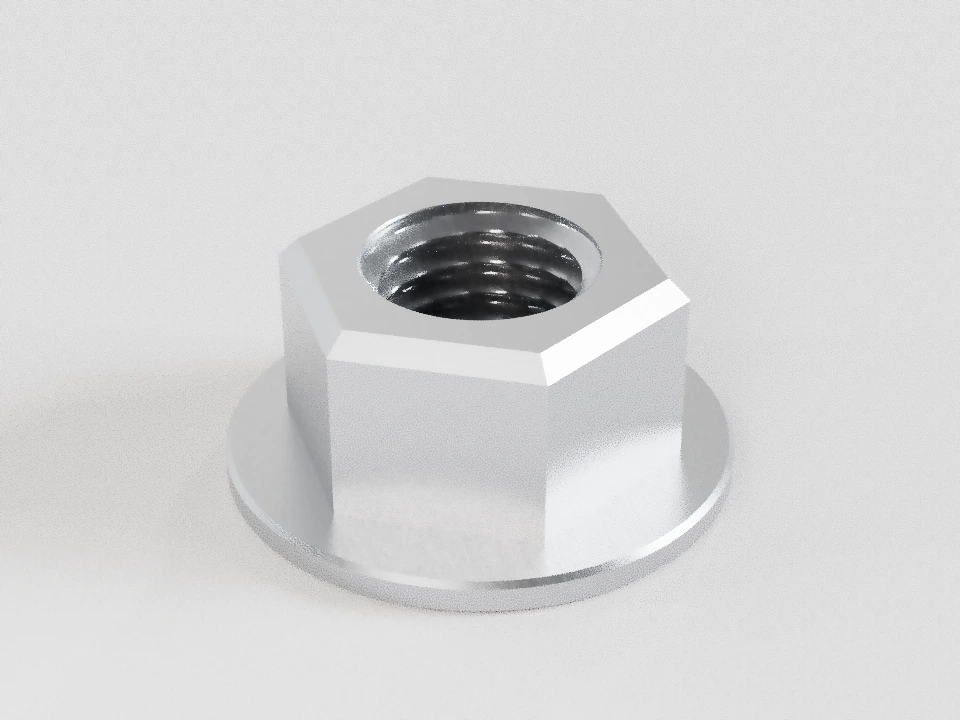

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
ГОСТ Р 50592-93 / DIN 6923 — Шестигранные гайки с фланцем
Гайки с фланцем класса точности А по ГОСТ Р 50592-93: весь ряд М5–М20 и допустимые мелкие шаги с отдельными требованиями к прочности.
Наружный диаметр фланца, опорная поверхность и рабочая высота под ключ показаны отдельно. Запрос DIN 6923 сохраняется для проверки применимости.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М10×1,5-6H (S15) ГОСТ Р 50592-93
Гайка М10×1,5-6H (S15) ГОСТ Р 50592-93
- Гладкая опора по рисунку ГОСТ; насечки и зубья не определены этим нормативом. Профиль ненормированных переходов условный, размеры c/dᵥ/dc не отождествлены.
- Размерный ряд по ГОСТ Р 50592-93.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 10 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Шаг резьбы | 1,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Размер под ключ | 15 | табл.1 | 14,73 | 15 | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Полная высота | — | табл.1 | 9,6 | 10 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Высота под ключ | — | — | 5,5 | — | мм | Минимальная рабочая высота граней; контролируется кольцами А и В. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Толщина фланца | — | — | 1,5 | — | мм | Толщина фланца в нормированном сечении узла А; контроль калибрами приложения В. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Наружный диаметр фланца | — | — | — | 21,8 | мм | По наружному контуру фланца, нормирован только максимум. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Диаметр опорной поверхности | — | — | 19,6 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Диаметр описанной окружности | — | — | 16,64 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Диаметр входной фаски | — | — | 10 | 10,8 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Радиус углов шестигранника | — | — | — | 0,6 | мм | Сопряжение угла с гранями на торце; не переход к фланцу. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Фаска шестигранника | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Вход резьбы | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Наклон перехода фланца | — | — | 15 | 25 | ° | Между образующей перехода и плоскостью опоры, узел А. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Угол опорной поверхности | — | — | 0 | 1,5 | ° | К плоскости, перпендикулярной оси; 1°30′ = 1,5°. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Внутренний диаметр резьбы | 8,376 | 6H | 8,376 | 8,676 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 9,026 | 6H | 9,026 | 9,206 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 10 | — | 10 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Симметричность граней | — | — | — | 0,86 | мм | Ось внутренней резьбы; диаметральный допуск 2IT14(S), А и В. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Перпендикулярность граней опоре | — | — | — | 0,18 | мм | Грани относительно опорной поверхности; номинальная высота шестигранной части 10 мм. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Перпендикулярность опоры | — | — | — | 0,21 | мм | Опорная плоскость к оси резьбы на диаметре 0,8S. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Калибр: Отверстие кольца А | — | — | 17,32 | 17,33 | мм | Размер средства контроля из приложения В; не размер гайки. ГОСТ Р 50592-93, таблица В.1. Наружные габариты колец на схеме условные. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Калибр: Толщина кольца А | — | — | 5,49 | 5,5 | мм | Размер средства контроля из приложения В; не размер гайки. ГОСТ Р 50592-93, таблица В.1. Наружные габариты колец на схеме условные. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Калибр: Отверстие кольца В | — | — | 16,62 | 16,63 | мм | Размер средства контроля из приложения В; не размер гайки. ГОСТ Р 50592-93, таблица В.1. Наружные габариты колец на схеме условные. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Калибр: Толщина кольца В | — | — | 5 | — | мм | Размер средства контроля из приложения В; не размер гайки. ГОСТ Р 50592-93, таблица В.1. Наружные габариты колец на схеме условные. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Калибр: Проём толщиномера С | — | — | 24 | — | мм | Размер средства контроля из приложения В; не размер гайки. ГОСТ Р 50592-93, таблица В.1. Наружные габариты колец на схеме условные. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Калибр: Толщина толщиномера С | — | — | 1,8 | 1,81 | мм | Размер средства контроля из приложения В; не размер гайки. ГОСТ Р 50592-93, таблица В.1. Наружные габариты колец на схеме условные. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
Применение
Фланцевая опора
Увеличенный фланец передаёт прижим детали. Рифление показывается только в подтверждённом исполнении.
Проверить опорную площадку, покрытие и выбранную стопорящую конструкцию.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ Р 50592-93 · точность А
Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004
| d | Основной (крупный) P | Мелкие P | S | m | m′ | c | dс | dᵥ | e | dₐ | r |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 0,8 | — | 8 [7,78…8] | 4,7…5 | ≥ 2,2 | ≥ 1 | ≤ 11,8 | ≥ 9,8 | ≥ 8,79 | 5…5,75 | ≤ 0,3 |
| 6 | 1 | — | 10 [9,78…10] | 5,7…6 | ≥ 3,1 | ≥ 1,1 | ≤ 14,2 | ≥ 12,2 | ≥ 11,05 | 6…6,75 | ≤ 0,36 |
| 8 | 1,25 | 1 — по соглашению | 13 [12,73…13] | 7,6…8 | ≥ 4,5 | ≥ 1,2 | ≤ 17,9 | ≥ 16,8 | ≥ 14,38 | 8…8,75 | ≤ 0,48 |
| 10 | 1,5 | 1,25 — по соглашению | 15 [14,73…15] | 9,6…10 | ≥ 5,5 | ≥ 1,5 | ≤ 21,8 | ≥ 19,6 | ≥ 16,64 | 10…10,8 | ≤ 0,6 |
| 12 | 1,75 | 1,25 — по соглашению | 18 [17,73…18] | 11,6…12 | ≥ 6,7 | ≥ 1,8 | ≤ 26 | ≥ 23,8 | ≥ 20,03 | 12…13 | ≤ 0,72 |
| (14) | 2 | 1,5 — по соглашению | 21 [20,67…21] | 13,3…14 | ≥ 7,8 | ≥ 2,1 | ≤ 29,9 | ≥ 27,6 | ≥ 23,36 | 14…15,1 | ≤ 0,88 |
| 16 | 2 | 1,5 — по соглашению | 24 [23,67…24] | 15,3…16 | ≥ 9 | ≥ 2,4 | ≤ 34,5 | ≥ 31,9 | ≥ 26,75 | 16…17,3 | ≤ 0,96 |
| 20 | 2,5 | — | 30 [29,16…30] | 18,9…20 | ≥ 11,1 | ≥ 3 | ≤ 42,8 | ≥ 39,9 | ≥ 32,95 | 20…21,6 | ≤ 1,2 |
Выбрать строку ГОСТ Р 50592-93
- S
- Размер под ключ.
- m
- Полная высота.
- m′
- Высота под ключ.
- c
- Толщина фланца.
- dс
- Наружный диаметр фланца.
- dᵥ
- Диаметр опорной поверхности.
- e
- Диаметр описанной окружности.
- dₐ
- Диаметр входной фаски.
- r
- Радиус углов шестигранника.
Исполнения
- Основное исполнение — гладкая опора
| d | Wₐ min | Wₐ max | Tₐ min | Tₐ max | Wᵦ min | Wᵦ max | Tᵦ min | Wс min | Tс min | Tс max |
|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 9,24 | 9,25 | 2,19 | 2,2 | 8,77 | 8,78 | 3 | 14 | 1,07 | 1,08 |
| 6 | 11,55 | 11,56 | 3,09 | 3,1 | 11,03 | 11,04 | 4 | 16 | 1,18 | 1,19 |
| 8 | 15,01 | 15,02 | 4,49 | 4,5 | 14,36 | 14,37 | 4 | 20 | 1,3 | 1,31 |
| 10 | 17,32 | 17,33 | 5,49 | 5,5 | 16,62 | 16,63 | 5 | 24 | 1,8 | 1,81 |
| 12 | 20,78 | 20,79 | 6,69 | 6,7 | 20,01 | 20,02 | 5 | 29 | 2,19 | 2,2 |
| 14 | 24,25 | 24,26 | 7,79 | 7,8 | 23,34 | 23,35 | 6 | 32,5 | 2,54 | 2,55 |
| 16 | 27,71 | 27,72 | 8,99 | 9 | 26,73 | 26,74 | 6 | 37 | 2,95 | 2,96 |
| 20 | 34,64 | 34,65 | 11,09 | 11,1 | 32,93 | 32,94 | 6 | 45 | 3,69 | 3,7 |
Требования и конструкция
- Сталь. Для основного (крупного) шага таблица 2 задаёт классы прочности 8, 10 и 12 по ГОСТ 1759.5; конкретная применимость проверяется по механическим требованиям.
- Мелкие резьбы М8×1, М10×1,25, М12×1,25, М14×1,5 и М16×1,5 разрешены для класса прочности 6. Другие сочетания мелкого шага и класса этой карточкой не подтверждены.
- Класс точности А; первичны явные min/max таблицы 1. В частности, для М20 S=29,16…30 и m=18,9…20 — их нельзя заменять общей формулой h13/h14.
- Внутренняя резьба 6H: ГОСТ 16093 и ГОСТ 24705. Левая резьба — по соглашению по ГОСТ 1759.0.
- Покрытия — ГОСТ 1759.0, ГОСТ 9.301, ГОСТ 9.303; дефекты поверхности — ГОСТ 1759.3. Приемка — ГОСТ 17769. Упаковка, маркировка тары, транспортирование и хранение — ГОСТ 18160.
- Приложение В обязательно: кольцо А устанавливают до упора во фланец; кольцо В — на верхнюю часть перпендикулярно оси. Кольца не должны касаться. При опоре гайки на плоскую плиту толщиномер С должен входить без контакта под А.
- Размеры калибров — отдельная таблица; они не являются размерами гайки. Разрешены другие методы, обеспечивающие достоверность и необходимую точность измерений.
- r ограничивает сопряжение углов и граней шестигранника; это не радиус перехода шестигранника во фланец. Высота m′ — минимальная рабочая высота под ключ, не полная высота и не длина резьбы.
- DIN 6923 — отдельный запрашиваемый стандарт. Подробная геометрия по ГОСТ Р 50592-93 не устанавливает взаимозаменяемость; зубчатая опора требует документации конкретного исполнения.
Гладкая опора по рисунку ГОСТ; насечки и зубья не определены этим нормативом. Профиль ненормированных переходов условный, размеры c/dᵥ/dc не отождествлены.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Фаска шестигранника | 15…30 | ° |
| β | Вход резьбы | 90…120 | ° |
| θ | Наклон перехода фланца | 15…25 | ° |
| δ | Угол опорной поверхности | 0…1,5 | ° |
Источник размеров: ГОСТ Р 50592-93, Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В.
Теоретическая масса — ГОСТ Р 50592-93
Справочная теоретическая масса 1000 стальных гаек с основным (крупным) шагом из приложения А. Не масса поставки.
| d | Исполнение | кг / 1000 шт. | Примечание |
|---|---|---|---|
| 5 | 1 | 1,39 | |
| 6 | 1 | 3,45 | |
| 8 | 1 | 7,06 | |
| 10 | 1 | 11,08 | |
| 12 | 1 | 18,78 | |
| 14 | 1 | 29,19 | |
| 16 | 1 | 43,01 | |
| 20 | 1 | 83,47 |
DIN 6923 · точность уточняется
Каталожная геометрия DIN 6923
| d | Основной (крупный) P | Мелкие P | h | S | d꜀ | dᵥ | e | m′ | c | dₐ | r |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 0,8 | — | 5 [4,7…5] | 8 [7,78…8] | ≤ 11,8 | ≥ 9,8 | ≥ 8,79 | ≥ 2,2 | ≥ 1 | ≤ 5,75 | ≤ 0,3 |
| 6 | 1 | — | 6 [5,7…6] | 10 [9,78…10] | ≤ 14,2 | ≥ 12,2 | ≥ 11,05 | ≥ 3,1 | ≥ 1,1 | ≤ 6,75 | ≤ 0,36 |
| 8 | 1,25 | 1 | 8 [7,6…8] | 13 [12,73…13] | ≤ 17,9 | ≥ 15,8 | ≥ 14,38 | ≥ 4,5 | ≥ 1,2 | ≤ 8,75 | ≤ 0,48 |
| 10 | 1,5 | 1,25, 1 | 10 [9,6…10] | 15 [14,73…15] | ≤ 21,8 | ≥ 19,6 | ≥ 16,64 | ≥ 5,5 | ≥ 1,5 | ≤ 10,8 | ≤ 0,6 |
| 12 | 1,75 | 1,5 | 12 [11,6…12] | 18 [17,73…18] | ≤ 26 | ≥ 23,8 | ≥ 20,03 | ≥ 6,7 | ≥ 1,8 | ≤ 13 | ≤ 0,72 |
| 14 | 2 | 1,5 | 14 [13,3…14] | 21 [20,67…21] | ≤ 29,9 | ≥ 27,6 | ≥ 23,36 | ≥ 7,8 | ≥ 2,1 | ≤ 15,1 | ≤ 0,88 |
| 16 | 2 | 1,5 | 16 [15,3…16] | 24 [23,67…24] | ≤ 34,5 | ≥ 31,9 | ≥ 26,75 | ≥ 9 | ≥ 2,4 | ≤ 17,3 | ≤ 0,96 |
| 20 | 2,5 | 1,5 | 20 [18,9…20] | 30 [29,67…30] | ≤ 42,8 | ≥ 39,9 | ≥ 32,95 | ≥ 11,1 | ≥ 3 | ≤ 21,6 | ≤ 1,2 |
Выбрать строку DIN 6923
- h
- Полная высота.
- S
- Размер под ключ.
- d꜀
- Диаметр фланца.
- dᵥ
- Диаметр опорной поверхности.
- e
- Размер между противоположными углами.
- m′
- Минимальная высота под ключ.
- c
- Толщина края фланца.
- dₐ
- Диаметр входной фаски резьбы.
- r
- Радиус перехода к фланцу.
Исполнения
- Гладкая опорная поверхность
- Каталожное исполнение с насечкой
Требования и конструкция
- Диаметр, числовой шаг, материал, класс прочности и покрытие задаются отдельно.
- Геометрия этой ветви не подтверждает взаимозаменяемость с другими стандартами.
- S для М12 — 18 мм, для М16 — 24 мм. Вариант с насечкой имеет отдельное исполнение; геометрия зубьев не выдумывается.
Фланец и опорный диаметр различаются. Насечка исполнения 2 условна; её шаг, глубина и число зубьев не заданы.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Каталожная геометрия DIN 6923; Размерная таблица и конструктивная схема.
DIN 6926 · точность уточняется
Каталожная геометрия DIN 6926
| d | Основной (крупный) P | Мелкие P | h | S | d꜀ | e | m |
|---|---|---|---|---|---|---|---|
| 5 | 0,8 | — | 7,1 | 8 | 11,8 | ≥ 8,79 | ≥ 4,7 |
| 6 | 1 | — | 9,1 | 10 | 14,2 | ≥ 11,05 | ≥ 5,7 |
| 8 | 1,25 | 1 | 11,1 | 13 | 17,9 | ≥ 14,38 | ≥ 7,6 |
| 10 | 1,5 | 1,25, 1 | 13,5 | 16 | 21,8 | ≥ 17,77 | ≥ 9,6 |
| 12 | 1,75 | 1,25, 1,5 | 16,1 | 18 | 26 | ≥ 20,03 | ≥ 11,6 |
| 14 | 2 | 1,5 | 18,2 | 21 | 29,9 | ≥ 23,36 | ≥ 13,3 |
| 16 | 2 | 1,5 | 20,3 | 24 | 34,5 | ≥ 26,75 | ≥ 15,3 |
| 20 | 2,5 | 1,5 | 24,8 | 30 | 42,8 | ≥ 32,95 | ≥ 18,7 |
Выбрать строку DIN 6926
- h
- Полная высота.
- S
- Размер под ключ.
- d꜀
- Диаметр фланца.
- e
- Размер между противоположными углами.
- m
- Минимальная высота под ключ.
Исполнения
- С неметаллической вставкой
Требования и конструкция
- Диаметр, числовой шаг, материал, класс прочности и покрытие задаются отдельно.
- Геометрия этой ветви не подтверждает взаимозаменяемость с другими стандартами.
- Материал стопорящего элемента и условия применения подтверждаются отдельно; ресурс повторного использования по геометрии не назначается.
Фланцевая самостопорящаяся гайка. h — полная высота, m — минимальная высота под ключ. Зона стопорения показана условно; точная высота резьбового металлического участка не задана.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Каталожная геометрия DIN 6926; Размерная таблица и конструктивная схема.
DIN 6927 · точность уточняется
Каталожная геометрия DIN 6927
| d | Основной (крупный) P | Мелкие P | h | S | d꜀ | e | m |
|---|---|---|---|---|---|---|---|
| 5 | 0,8 | — | 6,2 | 8 | 11,8 | ≥ 8,79 | ≥ 4,7 |
| 6 | 1 | — | 7,3 | 10 | 14,2 | ≥ 11,05 | ≥ 5,7 |
| 8 | 1,25 | 1 | 9,4 | 13 | 17,9 | ≥ 14,38 | ≥ 7,6 |
| 10 | 1,5 | 1,25, 1 | 11,4 | 16 | 21,8 | ≥ 17,77 | ≥ 9,6 |
| 12 | 1,75 | 1,25, 1,5 | 13,8 | 18 | 26 | ≥ 20,03 | ≥ 11,6 |
| 14 | 2 | 1,5 | 15,9 | 21 | 29,9 | ≥ 23,36 | ≥ 13,3 |
| 16 | 2 | 1,5 | 18,3 | 24 | 34,5 | ≥ 26,75 | ≥ 15,3 |
| 20 | 2,5 | 1,5 | 22,4 | 30 | 42,8 | ≥ 32,95 | ≥ 18,7 |
Выбрать строку DIN 6927
- h
- Полная высота.
- S
- Размер под ключ.
- d꜀
- Диаметр фланца.
- e
- Размер между противоположными углами.
- m
- Минимальная высота под ключ.
Исполнения
- Цельнометаллическое стопорение
Требования и конструкция
- Диаметр, числовой шаг, материал, класс прочности и покрытие задаются отдельно.
- Геометрия этой ветви не подтверждает взаимозаменяемость с другими стандартами.
- Материал стопорящего элемента и условия применения подтверждаются отдельно; ресурс повторного использования по геометрии не назначается.
Фланцевая самостопорящаяся гайка. h — полная высота, m — минимальная высота под ключ. Зона стопорения показана условно; точная высота резьбового металлического участка не задана.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Каталожная геометрия DIN 6927; Размерная таблица и конструктивная схема.
ГОСТ Р ИСО 4161-2013 · точность A до М16; B свыше М16
ГОСТ Р ИСО 4161-2013
| d | Основной (крупный) P | Мелкие P | h | S | d꜀ | dᵥ | e | m′ | c | dₐ | r |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 0,8 | — | 5 [4,7…5] | 8 [7,78…8] | ≤ 11,8 | ≥ 9,8 | ≥ 8,79 | ≥ 2,5 | ≥ 1 | ≤ 5,75 | ≤ 0,3 |
| 6 | 1 | — | 6 [5,7…6] | 10 [9,78…10] | ≤ 14,2 | ≥ 12,2 | ≥ 11,05 | ≥ 3,1 | ≥ 1,1 | ≤ 6,75 | ≤ 0,4 |
| 8 | 1,25 | — | 8 [7,64…8] | 13 [12,73…13] | ≤ 17,9 | ≥ 15,8 | ≥ 14,38 | ≥ 4,6 | ≥ 1,2 | ≤ 8,75 | ≤ 0,5 |
| 10 | 1,5 | — | 10 [9,64…10] | 15 [14,73…15] | ≤ 21,8 | ≥ 19,6 | ≥ 16,64 | ≥ 5,6 | ≥ 1,5 | ≤ 10,8 | ≤ 0,6 |
| 12 | 1,75 | — | 12 [11,57…12] | ≥ 17,73 | ≤ 26 | ≥ 23,8 | ≥ 20,03 | ≥ 6,8 | ≥ 1,8 | ≤ 13 | ≤ 0,7 |
| 14 | 2 | — | 14 [13,3…14] | 21 [20,67…21] | ≤ 29,9 | ≥ 27,6 | ≥ 23,36 | ≥ 7,7 | ≥ 2,1 | ≤ 15,1 | ≤ 0,9 |
| 16 | 2 | — | 16 [15,3…16] | 24 [23,67…24] | ≤ 34,5 | ≥ 31,9 | ≥ 26,75 | ≥ 8,9 | ≥ 2,4 | ≤ 17,3 | ≤ 1 |
| 20 | 2,5 | — | 20 [18,7…20] | 30 [29,16…30] | ≤ 42,8 | ≥ 39,9 | ≥ 32,95 | ≥ 10,7 | ≥ 3 | ≤ 21,6 | ≤ 1,2 |
Выбрать строку ГОСТ Р ИСО 4161-2013
- h
- Полная высота.
- S
- Размер под ключ.
- d꜀
- Диаметр фланца.
- dᵥ
- Диаметр опорной поверхности.
- e
- Размер между противоположными углами.
- m′
- Минимальная высота под ключ.
- c
- Толщина края фланца.
- dₐ
- Диаметр входной фаски резьбы.
- r
- Радиус перехода к фланцу.
Исполнения
- Основное исполнение
Требования и конструкция
- Диаметр, числовой шаг, материал, класс прочности и покрытие задаются отдельно.
- Геометрия этой ветви не подтверждает взаимозаменяемость с другими стандартами.
- В доступных копиях стандарта верхний предел S для М12 повреждён; номинал и верхний предел не используются. Нижний предел 17,73 мм сохранён.
Гайка с гладким фланцем, тип 2, только основной шаг. Для М12 номинальный S не подтверждён; контур условный.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: ГОСТ Р ИСО 4161-2013, ГОСТ Р ИСО 4161-2013; Размерная таблица и конструктивная схема.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.

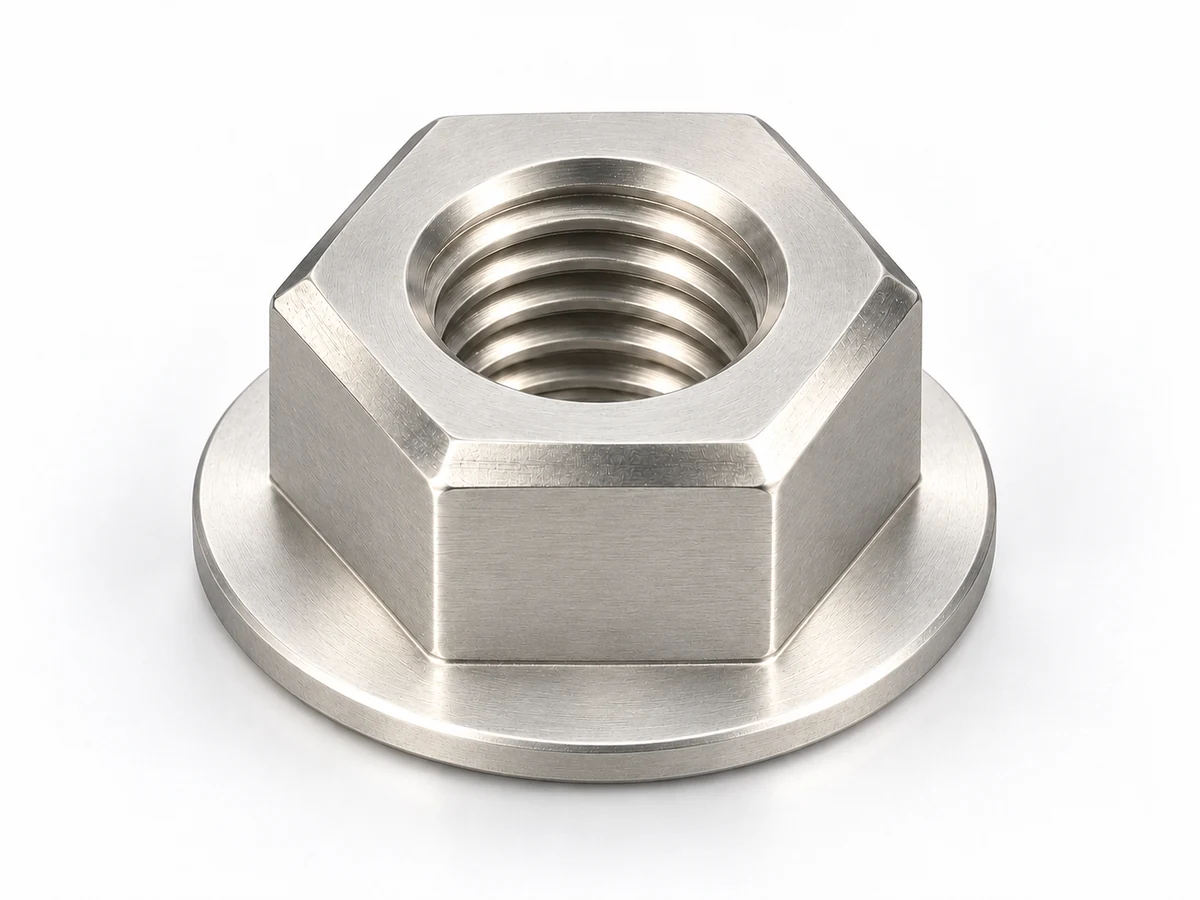

Гайка М10×1,5-6H (S15) ГОСТ Р 50592-93
Начальный пример. Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 10 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Шаг резьбы | 1,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Размер под ключ | 15 | табл.1 | 14,73 | 15 | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Полная высота | — | табл.1 | 9,6 | 10 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Высота под ключ | — | — | 5,5 | — | мм | Минимальная рабочая высота граней; контролируется кольцами А и В. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Толщина фланца | — | — | 1,5 | — | мм | Толщина фланца в нормированном сечении узла А; контроль калибрами приложения В. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Наружный диаметр фланца | — | — | — | 21,8 | мм | По наружному контуру фланца, нормирован только максимум. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Диаметр опорной поверхности | — | — | 19,6 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Диаметр описанной окружности | — | — | 16,64 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Диаметр входной фаски | — | — | 10 | 10,8 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Радиус углов шестигранника | — | — | — | 0,6 | мм | Сопряжение угла с гранями на торце; не переход к фланцу. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Фаска шестигранника | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Вход резьбы | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Наклон перехода фланца | — | — | 15 | 25 | ° | Между образующей перехода и плоскостью опоры, узел А. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Угол опорной поверхности | — | — | 0 | 1,5 | ° | К плоскости, перпендикулярной оси; 1°30′ = 1,5°. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Внутренний диаметр резьбы | 8,376 | 6H | 8,376 | 8,676 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 9,026 | 6H | 9,026 | 9,206 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 10 | — | 10 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Симметричность граней | — | — | — | 0,86 | мм | Ось внутренней резьбы; диаметральный допуск 2IT14(S), А и В. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Перпендикулярность граней опоре | — | — | — | 0,18 | мм | Грани относительно опорной поверхности; номинальная высота шестигранной части 10 мм. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Перпендикулярность опоры | — | — | — | 0,21 | мм | Опорная плоскость к оси резьбы на диаметре 0,8S. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Калибр: Отверстие кольца А | — | — | 17,32 | 17,33 | мм | Размер средства контроля из приложения В; не размер гайки. ГОСТ Р 50592-93, таблица В.1. Наружные габариты колец на схеме условные. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Калибр: Толщина кольца А | — | — | 5,49 | 5,5 | мм | Размер средства контроля из приложения В; не размер гайки. ГОСТ Р 50592-93, таблица В.1. Наружные габариты колец на схеме условные. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Калибр: Отверстие кольца В | — | — | 16,62 | 16,63 | мм | Размер средства контроля из приложения В; не размер гайки. ГОСТ Р 50592-93, таблица В.1. Наружные габариты колец на схеме условные. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Калибр: Толщина кольца В | — | — | 5 | — | мм | Размер средства контроля из приложения В; не размер гайки. ГОСТ Р 50592-93, таблица В.1. Наружные габариты колец на схеме условные. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Калибр: Проём толщиномера С | — | — | 24 | — | мм | Размер средства контроля из приложения В; не размер гайки. ГОСТ Р 50592-93, таблица В.1. Наружные габариты колец на схеме условные. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
| Калибр: Толщина толщиномера С | — | — | 1,8 | 1,81 | мм | Размер средства контроля из приложения В; не размер гайки. ГОСТ Р 50592-93, таблица В.1. Наружные габариты колец на схеме условные. Нормативный. ГОСТ Р 50592-93; Переиздание со ссылками ГОСТ 24705-2004 и ГОСТ 16093-2004; Рисунок 1, таблицы 1–2; приложения А и В |
