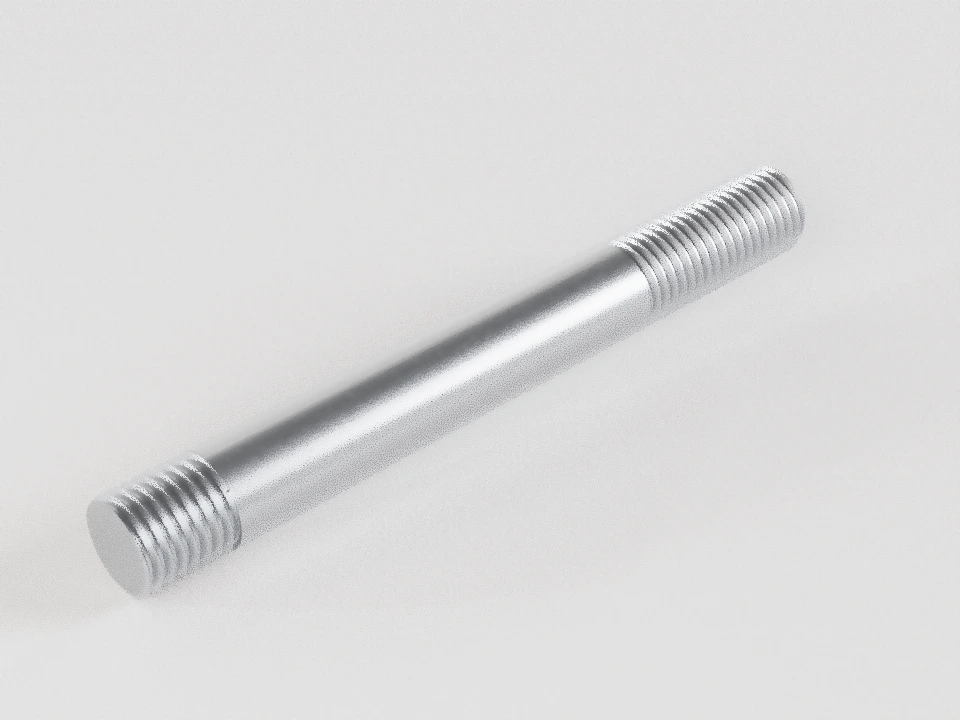

Пример: ГОСТ 22033-76 · М16×120 · исполнение 1

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

Шпильки · геометрия и контроль

ГОСТ 22033-76

Шпильки с ввинчиваемым концом 1d, класс точности А

Длина l не включает ввинчиваемый конец b₁. Общая длина по номиналам: l + b₁.

ГОСТ 22033-76 — предметная иллюстрация — **ГОСТ 22033-76**Предметная иллюстрация

Выбрать геометрию

Исходный пример М16×120, исполнение 1; выбор для просмотра.

P ввинчиваемого: 2 — основной (крупный); P гаечного: 2 — основной (крупный)

Увеличенные узлы и условия изображения

Контур по номиналам; приблизительный средний диаметр остаётся приблизительным. Фаски и локальные переходы без численной базы не назначены.
Пунктирные переходы используют предел x нормального сбега каждого конца. Точная форма зависит от технологии; l − b не выдана за чистую гладкую длину.

Пропорциональная схема; пределы — в таблице. Геометрия построена по выбранным размерам.

ГОСТ 22033-76 · М16×120
Параметр	Значение	Основание
d / P, мм	16 / 2	Табл.1
l, мм	120; без ввинчиваемого конца	Чертёж, табл.2
b₁, мм	16	Табл.1
b, мм	38	Табл.2
Lобщ по номиналам, мм	136	Расчёт l + b₁
Масса 1000 шт., кг	201,4	Приложение 1; сталь, основной (крупный) шаг

Полные таблицы и правила доступны ниже. Для интерактивного выбора включите JavaScript. Заявку можно оформить через общую форму.

Полная матрица размеров

X — b = l − 0,5d − 2P; — — сочетание не задано. Число — табличный b. Скобки — применять не рекомендуется, но не запрещено. Масса не расширяет матрицу. Выберите ячейку; стрелки перемещают фокус, Enter выбирает.

ГОСТ 22033-76 · таблица 2 полностью · b в мм
l ↓ / d →	2	2,5	3	4	5	6	8	10	12	(14)	16	(18)	20	(22)	24	(27)	30	(33)	36	(39)	42	(45)	48
10				—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
12							—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
14								—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
16									—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
(18)									—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
20									—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
(22)											—	—	—	—	—	—	—	—	—	—	—	—	—
25												—	—	—	—	—	—	—	—	—	—	—	—
(28)													—	—	—	—	—	—	—	—	—	—	—
30													—	—	—	—	—	—	—	—	—	—	—
(32)													—	—	—	—	—	—	—	—	—	—	—
35													—	—	—	—	—	—	—	—	—	—	—
(38)													—	—	—	—	—	—	—	—	—	—	—
40														—	—	—	—	—	—	—	—	—	—
(42)														—	—	—	—	—	—	—	—	—	—
45																—	—	—	—	—	—	—	—
(48)																—	—	—	—	—	—	—	—
50																—	—	—	—	—	—	—	—
55																	—	—	—	—	—	—	—
60																		—	—	—	—	—	—
65																		—	—	—	—	—	—
70																				—	—	—	—
75																				—	—	—	—
80																						—
85	—																					—
90	—
(95)	—
100	—
(105)	—
110	—
(115)	—
120	—
130	—
140	—
150	—
160	—
170	—	—	—	—	—	—
180	—	—	—	—	—	—
190	—	—	—	—	—	—
200	—	—	—	—	—	—
220	—	—	—	—	—	—	—	—
240	—	—	—	—	—	—	—	—	—	—	—	—
260	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
280	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
300	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—

Все диаметры, шаги и b₁ — таблица 1

ГОСТ 22033-76 · таблица 1 полностью · мм
d	P основной (крупный)	P мелкий	d₁	b₁
2	0,4	—	2	3
2,5	0,45	—	2,5	3
3	0,5	—	3	3
4	0,7	—	4	4
5	0,8	—	5	5
6	1	—	6	6
8	1,25	1	8	8
10	1,5	1,25	10	10
12	1,75	1,25	12	12
(14)	2	1,5	14	14
16	2	1,5	16	16
(18)	2,5	1,5	18	18
20	2,5	1,5	20	20
(22)	2,5	1,5	22	22
24	3	2	24	24
(27)	3	2	27	27
30	3,5	2	30	30
(33)	3,5	2	33	33
36	4	3	36	36
(39)	4	3	39	39
42	4,5	3	42	42
(45)	4,5	3	45	45
48	5	3	48	48

Схемы обоих исполнений

P ввинчиваемого: 2 — основной (крупный); P гаечного: 2 — основной (крупный)

Увеличенные узлы и условия изображения

Контур по номиналам; приблизительный средний диаметр остаётся приблизительным. Фаски и локальные переходы без численной базы не назначены.
Пунктирные переходы используют предел x нормального сбега каждого конца. Точная форма зависит от технологии; l − b не выдана за чистую гладкую длину.

P ввинчиваемого: 2 — основной (крупный); P гаечного: 2 — основной (крупный)

Увеличенные узлы и условия изображения

Контур по номиналам; приблизительный средний диаметр остаётся приблизительным. Фаски и локальные переходы без численной базы не назначены.
Пунктирные переходы используют предел x нормального сбега каждого конца. Точная форма зависит от технологии; l − b не выдана за чистую гладкую длину.

Сравнить шпильки семейства

До трёх стандартов. Только точные табличные сочетания; ближайшие размеры не подставляются. Сравнение не подтверждает взаимозаменяемость.

Основание сравненияВторой стандартТретий стандарт

Для сравнения выбранного размера включите JavaScript.

Допуски, переходы и контроль

Две разные длины

l отсчитывают от границы ввинчиваемого конца до гаечного торца. b₁ берут из таблицы 1. Lобщ = l + b₁ — расчётная номинальная длина между торцами, отдельной строки сортамента нет. Пределы l и b₁ приведены раздельно; допуск общей длины без анализа размерной цепи не назначается. l − b — расстояние между границами полной резьбы, не точная длина гладкого цилиндра: сбеги не вычтены.

Источник: Чертёж и табл.1–2

Что означает X

Только в ячейках X: b = l − 0,5d − 2P. Это не сплошная резьба из ГОСТ 22042/22043. При разных шагах на концах примечание не уточняет, какой P подставлять; численное b для такого случая не выдаётся без согласования. Числовые ячейки и прочерки формулой не заменяются.

Источник: Табл.2, прим.2

Шаг и допуск каждого конца

Разрешены основной (крупный) и мелкий шаг на обоих концах и оба сочетания разных шагов. Базовое поле наружной резьбы 6g определяется ссылочными требованиями ГОСТ 1759.1, а класс А/В относится к точности изделия. Ввинчиваемая резьба с натягом по ГОСТ 4608-81 требует соглашения; сортировочную группу маркируют на гаечном торце. Выбранное заказчиком поле, включая 8g, сохраняется как отдельное требование и не объявляется автоматически нормативным.

Источник: Пп.1, 3, 6 с изменением №4

Исполнения и диаметр стержня

Исполнение 1: d₁ = d, h13 для А / h14 для В. Исполнение 2: d₂ приблизительно равен среднему диаметру резьбы. d − 0,649519053P показывает базовый средний диаметр, но не задаёт точный допуск. При разных P правило выбора единственного d₂ в рассмотренном тексте не установлено; требуется уточнить чертёж. Накатывание без редуцирования — отдельное технологическое условие по ГОСТ 19256, не автоматическое свойство исполнения 2.

Источник: Табл.2, п.13; чертёж основного стандарта

Предельные размеры и контроль

l: js15 (А), js17 (В). b₁: js16 (А), js17 (В). b: 0…+2P гаечного конца; для смешанного шага и X сначала нужно определить номинал b. Соосность осей концов: диаметральный допуск 2IT13 (А), 2IT14 (В) по номинальному d. База — только гладкая либо только резьбовая поверхность длиной d; при коротком гладком участке допускается уменьшение базы до 3P. Условные неуказанные отклонения не заменяют явные.

Источник: Табл.2, п.13; примечания; приложение

Переходы и выход резьбы

Сбег x и недорез a выбирают для шага соответствующего конца. Нормальный недорез — класс А, длинный — В; короткий допускается при технической необходимости. Проточка не предполагается автоматически. Числа проточки применяют лишь при наличии такого условия на чертеже; размеры фаски и угол не назначаются по внешнему виду схемы.

Источник: Табл.1, примечания; черт.1–6

Измерение длины и резьбы

Длину контролируют по обозначенным на нормативном чертеже базам. Контроль длины полной резьбы учитывает требования стандарта к резьбовым калибрам и измерению на концах; видимая линия сбега не заменяет базу измерения. Схема на странице условная, не рабочий чертёж.

Источник: Пп.3.7–3.8, 3.12

Сбег, недорез, нормальная проточка

Размеры ниже относятся к выбранному шагу, а наличие проточки и вид выхода требуют выбора условия. d_g = d − Δ; d_g: h12 при d ≤ 3, иначе h13. r — радиус проточки.

ГОСТ 27148-86, табл.1 · справочные значения шагов · мм
P	x норм. max	x корот. max	a норм. max	a корот. max	a длин. max	Δ для d_g	g₁ min	g₂ max	r
0,4	1	0,5	1,2	0,8	1,6	0,7	0,6	1,2	0,2
0,45	1,1	0,6	1,35	0,9	1,8	0,7	0,7	1,35	0,2
0,5	1,25	0,7	1,5	1	2	0,8	0,8	1,5	0,2
0,7	1,75	0,9	2,1	1,4	2,8	1,1	1,1	2,1	0,4
0,8	2	1	2,4	1,6	3,2	1,3	1,3	2,4	0,4
1	2,5	1,25	3	2	4	1,6	1,6	3	0,6
1,25	3,2	1,6	3,75	2,5	5	2	2	3,75	0,6
1,5	3,8	1,9	4,5	3	6	2,3	2,5	4,5	0,8
1,75	4,3	2,2	5,25	3,5	7	2,6	3	5,25	1
2	5	2,5	6	4	8	3	3,4	6	1
2,5	6,3	3,2	7,5	5	10	3,6	4,4	7,5	1,2
3	7,5	3,8	9	6	12	4,4	5,2	9	1,6
3,5	9	4,5	10,5	7	14	5	6,2	10,5	1,6
4	10	5	12	8	16	5,7	7	12	2
4,5	11	5,5	13,5	9	18	6,4	8	13,5	2
5	12,5	6,3	15	10	20	7	9	15	2,5

Альтернативные проточки: узкая и широкая

ГОСТ 27148-86, приложение, табл.3; разрешение — примечание 4 к табл.1 · мм
P	Узкая g₁ min	Узкая g₂ max	Широкая g₁ min	Широкая g₂ max
0,4	0,5	1	0,8	1,4
0,45	0,5	1,1	1	1,6
0,5	0,5	1,25	1,1	1,75
0,7	0,8	1,75	1,5	2,45
0,8	0,9	2	1,7	2,8
1	1,1	2,5	2,1	3,5
1,25	1,5	3,2	2,7	4,4
1,5	1,8	3,8	3,2	5,2
1,75	2,1	4,3	3,9	6,1
2	2,5	5	4,5	7
2,5	3,2	6,3	5,6	8,7
3	3,7	7,5	6,7	10,5
3,5	4,7	9	7,7	12
4	5	10	9	14
4,5	5,5	11	10,5	16
5	6,5	12,5	11,5	17,5

Стержни под накатывание без редуцирования — условная таблица 6g

Эти номиналы и отклонения применяются при указанном технологическом условии, а не назначаются автоматически любому исполнению 2. Издание ГОСТ 19256-73, 1974.

ГОСТ 19256-73, табл.1–2; ГОСТ 1759.1-82, примечания к табл.2 · мм
d	P	Номинал	Нижнее откл.	Предел min	Предел max
2	0,4	1,71	-0,04	1,67	1,71
2,5	0,45	2,18	-0,05	2,13	2,18
3	0,5	2,65	-0,05	2,6	2,65
4	0,7	3,52	-0,06	3,46	3,52
5	0,8	4,45	-0,06	4,39	4,45
6	1	5,32	-0,07	5,25	5,32
8	1	7,28	-0,07	7,21	7,28
8	1,25	7,15	-0,07	7,08	7,15
10	1,25	9,11	-0,07	9,04	9,11
10	1,5	8,99	-0,08	8,91	8,99
12	1,25	11,11	-0,08	11,03	11,11
12	1,75	10,83	-0,09	10,74	10,83
14	1,5	12,98	-0,09	12,89	12,98
14	2	12,66	-0,1	12,56	12,66
16	1,5	14,98	-0,09	14,89	14,98
16	2	14,66	-0,1	14,56	14,66
18	1,5	16,98	-0,09	16,89	16,98
18	2,5	16,31	-0,1	16,21	16,31
20	1,5	18,98	-0,09	18,89	18,98
20	2,5	18,31	-0,1	18,21	18,31
22	1,5	20,98	-0,09	20,89	20,98
22	2,5	20,31	-0,1	20,21	20,31
24	2	22,66	-0,11	22,55	22,66
24	3	22	-0,13	21,87	22
27	2	25,66	-0,11	25,55	25,66
27	3	25	-0,13	24,87	25
30	2	28,67	-0,11	28,56	28,67
30	3,5	27,68	-0,13	27,55	27,68
33	2	31,65	-0,11	31,54	31,65
33	3,5	30,68	-0,13	30,55	30,68
36	3	33,98	-0,13	33,85	33,98
36	4	33,35	-0,13	33,22	33,35
39	3	37	-0,13	36,87	37
39	4	36,35	-0,13	36,22	36,35
42	3	39	-0,13	38,87	39
42	4,5	39,05	-0,14	38,91	39,05
45	3	43	-0,13	42,87	43
45	4,5	42,03	-0,14	41,89	42,03
48	3	45,99	-0,14	45,85	45,99
48	5	44,7	-0,15	44,55	44,7

Численные IT и неуказанные отклонения

Интервалы: свыше нижней границы до верхней включительно. IT здесь в миллиметрах. h: −IT…0; js: −IT/2…+IT/2.

ГОСТ 25346-89, табл.1; приложение ГОСТ 1759.1-82 · мм
Свыше	До включ.	IT12	IT13	IT14	IT15	IT16	IT17
0	3	0,1	0,14	0,25	0,4	0,6	1
3	6	0,12	0,18	0,3	0,48	0,75	1,2
6	10	0,15	0,22	0,36	0,58	0,9	1,5
10	18	0,18	0,27	0,43	0,7	1,1	1,8
18	30	0,21	0,33	0,52	0,84	1,3	2,1
30	50	0,25	0,39	0,62	1	1,6	2,5
50	80	0,3	0,46	0,74	1,2	1,9	3
80	120	0,35	0,54	0,87	1,4	2,2	3,5
120	180	0,4	0,63	1	1,6	2,5	4
180	250	0,46	0,72	1,15	1,85	2,9	4,6
250	315	0,52	0,81	1,3	2,1	3,2	5,2
315	400	0,57	0,89	1,4	2,3	3,6	5,7
400	500	0,63	0,97	1,55	2,5	4	6,3

Неуказанные линейные размеры — средний класс

ГОСТ 25670-83, табл.2–3 · только для уже заданных номиналов; не замена явным допускам
Свыше	До включ.	±t₂/2	t₂ (односторонний)
0,5	3	0,1	0,2
3	6	0,1	0,2
6	30	0,2	0,4
30	120	0,3	0,6
120	315	0,5	1
315	1000	0,8	1,6

Неуказанные отклонения фасок и радиусов

ГОСТ 25670-83, табл.5 · первый интервал от 0,3 включительно, следующие свыше · мм
Нижняя граница	До включ.	Отклонение ±
0,3	1	0,1
1	3	0,2
3	6	0,3
6	30	0,5
30	120	1
120	315	2
315	1000	4

ГОСТ 25670-83, табл.4 · средний класс, кроме углов 90°
Меньшая сторона свыше, мм	До включ., мм	Отклонение ±, угл. мин
0	10	60
10	40	30
40	160	20
160	630	10
630	2500	5

Неуказанное торцовое биение — выбор по условиям

Интервал определяется диаметром торца, столбец — квалитетом осевого размера, определяющего положение торца. При нескольких определяющих размерах берут более точный. База по п.4.3. Таблица не отменяет явно нормированную соосность концов.

ГОСТ 25069-81, табл.4 · интервалы, охватывающие диаметры 2–48 мм · мм
d свыше	До включ.	IT12 и точнее	IT13–14	IT15–16	IT17
0	10	0,025	0,04	0,1	0,16
10	16	0,03	0,05	0,12	0,2
16	25	0,04	0,06	0,16	0,25
25	40	0,05	0,08	0,2	0,3
40	63	0,06	0,1	0,25	0,4

Неуказанное радиальное биение — выбор по условиям

Берут больший диаметр рассматриваемого и базового элементов и более грубый квалитет их диаметров; база по п.4.3. Значения не подменяют явно заданную соосность концов 2IT13 / 2IT14.

ГОСТ 25069-81, табл.2, пп.3.3, 4.1 · интервалы для диапазона 2–48 мм · мм
Диаметр свыше	До включ.	IT12 и точнее	IT13–14	IT15–16	IT17
0	3	0,05	0,12	0,2	0,3
3	10	0,06	0,16	0,25	0,4
10	18	0,08	0,2	0,3	0,5
18	30	0,1	0,25	0,4	0,6
30	50	0,12	0,3	0,5	0,8

Справочная масса

Справочная теоретическая масса 1000 стальных шпилек с основным (крупным) шагом, кг, по приложению соответствующего исполнения. Прочерк — масса в издании не указана. На мелкий или смешанный шаг значения не переносятся. Напечатанная масса не расширяет матрицу допустимых d×l. Коэффициенты приложения для иных материалов: алюминиевый сплав 0,356; бронза 0,970; латунь 1,080. Фактическая масса партии может отличаться.

Звёздочкой отмечены расхождения печатных значений; пояснения ниже. Эти значения сохранены по печатным страницам, а не исправлены по формуле. Это справочные значения; точную массу отгрузки уточняют.

Исполнение 1 — полное приложение (45 строки)

ГОСТ 22033-76 · Приложение 1 полностью; изменение №4 · кг/1000 шт., основной (крупный) шаг
l / d	2	2,5	3	4	5	6	8	10	12	(14)	16	(18)	20	(22)	24	(27)	30	(33)	36	(39)	42	(45)	48
10	0,255	0,408	0,596	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
12	0,304	0,485	0,707	1,345	2,3	3,45	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
14	0,341	0,536	0,784	1,459	2,56	3,807	7,69	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
16	0,391	0,613	0,884	1,635	2,72	4,064	7,949	13,52	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
(18)	0,44	0,69	0,995	1,79	2,968	4,417	8,586	14,52	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
20	0,489	0,768	1,106	1,987	3,215	4,77	9,223	15,52	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
(22)	0,539	0,845	1,217	2,185	3,523	5,214	10,01	16,76	27,48	38,16	—	—	—	—	—	—	—	—	—	—	—	—	—
25	0,613	0,96	1,383	2,48	3,986	5,789	11,04	18,38	28,04	40,28	57,5	—	—	—	—	—	—	—	—	—	—	—	—
(28)	0,687	1,076	1,549	2,776	4,448	6,455	12,08	20	30,38	43,48	61,53	81,06	—	—	—	—	—	—	—	—	—	—	—
30	0,736	1,153	1,661	2,974	4,756	6,899	12,71	21	31,84	45,47	64,19	84,38	—	—	—	—	—	—	—	—	—	—	—
(32)	0,785	1,23	1,772	3,171	5,065	7,343	13,5	22,01	33,29	47,46	—	—	—	—	—	—	—	—	—	—	—	—	—
35	0,859	1,346	1,938	3,467	5,527	8,008	14,69	23,63	35,64	50,66	70,17	90,73	—	—	—	—	—	—	—	—	—	—	—
(38)	0,933	1,461	2,104	3,763	5,989	8,674	15,87	25,48	37,98	53,85	74,41	96,03	—	—	—	—	—	—	—	—	—	—	—
40	0,982	1,538	2,215	3,96	6,298	9,118	16,66	26,71	39,43	55,84	77,08	99,34	128,7	—	—	—	—	—	—	—	—	—	—
(42)	1,032	1,615	2,326	4,157	6,606	9,562	17,45	27,95	41,21	57,83	79,74	102,6	132,9	—	—	—	—	—	—	—	—	—	—
45	1,106	1,731	2,493	4,453	7,068	10,23	18,63	29,8	43,87	61,03	83,98	107,9	139,5	176,2	212,9	—	—	—	—	—	—	—	—
(48)	1,18	1,846	2,659	4,749	7,531	10,89	19,82	31,65	46,54	64,66	87,73	112,6	145,4	183,4	221,4	—	—	—	—	—	—	—	—
50	1,229	1,924	2,77	4,947	7,839	11,34	20,6	32,88	48,31	67,07	90,89	116,5	150,3	189,4	228,4	—	—	—	—	—	—	—	—
55	1,352	2,116	3,048	5,439	8,61	12,45	22,58	35,96	52,75	73,12	98,78	125,2	161,1	202,6	244	325,4	—	—	—	—	—	—	—
60	1,476	2,309	3,325	5,933	9,38	13,56	24,55	39,04	57,19	79,16	105,7 *	135,1	171,9	215,8	259,6	345,4	437,9	—	—	—	—	—	—
65	1,599	2,502	3,603	6,426	10,15	14,67	26,52	42,13	61,63	85,2	114,6	145,1	184,2	229	275,1	365,3	462,4	—	—	—	—	—	—
70	1,722	2,694	3,88	6,919	10,92	15,78	28,5	45,21	66,07	91,24	122,4	155,1	196,6	243,9	290,6	385,3	486,9	629,2	746,9	—	—	—	—
75	1,846	2,887	4,158	7,413	11,69	16,89	30,47	48,29	70,51	97,28	130,3	165,1	208,9	258,9	308,4	404	509,8	655	780,2	—	—	—	—
80	1,969	3,08	4,435	7,906	12,46	17,99	32,44	51,37	74,95	103,3	138,2	175,1	221,2	273,8	326,2	426,5	537,6	684,1	820,2	1007	1178	1430	1618 *
85	—	3,272	4,712	8,399	13,23	19,11	34,42	54,46	79,39	109,4	146,1	185,1	233,6	288,7	343,9	448,9	550,4 *	713,1	853,4	1048	1223	1475	1677
90	—	3,465	4,99	8,892	14	20,22	36,39	57,54	83,82	115,4	154 *	195,1	245,9	303,7	361,6	471,4	588,2	742,2	886,7	1089	1269	1530	1737
(95)	—	3,658	5,267	9,386	14,77	21,32	38,36	60,62	88,26	121,4	161,9	205,1	258,3	318,6	379,4	493,9	615,9	771,2	923,3	1130	1319	1584	1803
100	—	3,85	5,545	9,879	15,55	22,43	40,33	63,7	92,7	127,5	169,8	215,1	270,5	333,5	397,2	516,4	643,7	800,3	959,9	1171	1366	1639	1865
(105)	—	4,043	5,822	10,37	16,32	23,54	42,31	66,79	97,14	133,5	177,7	225,1	282,9	348,4	414,9	538,9	671,4	829,3	1000	1216	1413	1694	1926
110	—	4,236	6,1	10,86	17,09	24,65	44,28	69,87	101,6	139,6	185,6	235,1	295,2	363,3 *	432,7	561,3	699,2	858,4	1039	1253	1460	1748	1988
(115)	—	4,428	6,378	11,36	17,85 *	25,76	46,25	72,95	106	145,6	193,5	245,1	307,5	378,3	450,5	583,8	726,9	887,4	1080	1294	1515	1803	2059
120	—	4,621	6,654	11,85	18,63	26,87	48,22	76,04	110,4	151,6	201,4	255,1	319,9	393,2	468,2	606,3	754,7	916,5	1120	1334	1569	1857	2111
130	—	5,006	7,209	12,84	20,17	29,09	52,17	82,2	119,3	163,7	217,2	274,9	344,5	423	503,7	651,2	810,1	976,4	1200	1416	1678	1967	2250
140	—	5,392	7,764	13,82	21,71	31,31	56,12	88,37	128,2	175,8	232,9	294,9	369,2	452,9	539,2	696,2	865,6	1034,2	1279	1487 *	1786	2076	2392
150	—	5,777	8,319	14,81	23,25	33,53	60,06	94,53	137,1	187,9	248,7	314,9	393,9	482,7	574,7	741,1	921,1	1092,5	1359	1579	1895	2185	2534
160	—	6,162	8,874	15,8	24,79	35,75	64,01	100	145	198,7	263	332,8	416,2	510	606,9	782,3	971,8	1150,7	1433	1660	1995	2295	2665
170	—	—	—	—	—	—	67,95	106,2	153,9	210,8	278,8	352,8	440,9	539,8	642,4	827,2	1027	1208	1513	1742	2104	2404	2807
180	—	—	—	—	—	—	71,9	112,3	162,8	222,9	294,6	372,8	465,5	569,6	678	872,2	1083	1266,9	1592	1824	2213	2513	2948
190	—	—	—	—	—	—	75,85	118,5	171,7	234,9	310,4	392,8	490,2	599,5	713,5	917,1	1138	1325	1672	1906	2321	2622	3091
200	—	—	—	—	—	—	79,79	124,7	180,5	247	326,2	412,7	514,9	629,4	748,9	962,1	1194	1383,1	1752	1988	2430	2732	3233
220	—	—	—	—	—	—	—	—	198,3	271,2	357,7	452,7	564,2	689	820	1052	1305	1497,6	1912	2151	2648	2950	3517
240	—	—	—	—	—	—	—	—	—	—	—	—	613,5	748,7	891	1142	1416	1613,8	2072	2314	2865	3169	3801
260	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1232	1527	1730	2232	2478	3083	3394	4085
280	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1846	2391	2641	3300	3606	4369
300	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1962	2551	2845 *	3518	3825	4653

Исполнение 2 — полное приложение (45 строки)

ГОСТ 22033-76 · Приложение 2 полностью; изменение №4 · кг/1000 шт., основной (крупный) шаг
l / d	2	2,5	3	4	5	6	8	10	12	(14)	16	(18)	20	(22)	24	(27)	30	(33)	36	(39)	42	(45)	48
10	0,243	0,39	0,573	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
12	0,28	0,451	0,661	1,243	2,103	3,236	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
14	0,317	0,511	0,75	1,394	2,351	3,596	7,03	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
16	0,354	0,571	0,838	1,549	2,597	3,88	7,641	13,05	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
(18)	0,392	0,631	0,926	1,704	2,845	4,233	8,278	14,06	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
20	0,429	0,691	1,014	1,859	3,092	4,586	8,915	15,06	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
(22)	0,466	0,751	1,102	2,014	3,339	4,939	9,552	16,07	26,37	35,79	—	—	—	—	—	—	—	—	—	—	—	—	—
25	0,522	0,841	1,235	2,246	3,71	5,468	10,507	17,57	26,91	38,77	54,62	—	—	—	—	—	—	—	—	—	—	—	—
(28)	0,578	0,931	1,367	2,478	4,081	5,997	11,462	19,08	29,09	41,75	58,62	76,27	—	—	—	—	—	—	—	—	—	—	—
30	0,616	0,991	1,455	2,633	4,329	6,35	12,099	20,08	30,54	43,74	61,28	79,59	—	—	—	—	—	—	—	—	—	—	—
(32)	0,653	1,052	1,543	2,788	4,576	6,702	12,735	21,09	32	45,73	—	—	—	—	—	—	—	—	—	—	—	—	—
35	0,709	1,142	1,676	3,02	4,947	7,232	13,691	22,59	34,18	48,71	67,92	87,59	—	—	—	—	—	—	—	—	—	—	—
(38)	0,765	1,232	1,808	3,253	5,318	7,761	14,646	24,1	36,36	51,69	71,92	92,54	—	—	—	—	—	—	—	—	—	—	—
40	0,802	1,292	1,896	3,407	5,566	8,113	15,283	25,1	37,81	53,68	74,58	95,85	124,9	—	—	—	—	—	—	—	—	—	—
(42)	0,84	1,352	1,984	3,562	5,813	8,466	15,919	26,11	39,27	55,67	77,24	99,15	129	—	—	—	—	—	—	—	—	—	—
45	0,896	1,442	2,117	3,795	6,184	8,995	16,875	27,61	41,45	58,65	81,24	104,11	135,3	171,4	206,8	—	—	—	—	—	—	—	—
(48)	0,952	1,532	2,249	4,027	6,555	9,525	17,83	29,12	43,68 *	61,63	85,23	109,07	141,5	179,1	215,7	—	—	—	—	—	—	—	—
50	0,989	1,592	2,337	4,182	6,802	9,877	18,467	30,12	45,09	63,62	87,9	112,37	145,7	184,2	221,7	—	—	—	—	—	—	—	—
55	1,082	1,743	2,558	4,569	7,421	10,759	20,058	32,63	48,72	68,59	94,56	120,64	156,1	197	236,7	317,1	—	—	—	—	—	—	—
60	1,175	1,893	2,778	4,956	8,039	11,641	21,65	35,14	52,36	73,56	101,22	128,9	166,5	209,8	251,7	336,4	426,4 *	—	—	—	—	—	—
65	1,269	2,043	2,998	5,343	8,658	12,523	23,242	37,65	55,99	78,53	107,87	137,16	176,9	222,6	266,7	355,8	450,1	—	—	—	—	—	—
70	1,362	2,193	3,219	5,731	9,276	13,405	24,834	40,16	59,63	83,5	114,53	145,43	187,3	235,4	281,7	375,1	473,8	611	728,8	—	—	—	—
75	1,455	2,343	3,439	6,118	9,894	14,287	26,426	42,67	63,26	88,47	121,19	153,69	197,7	248,2	296,6	394,5	497,4	627,5	763,2	—	—	—	—
80	1,549	2,494	3,66	6,505	10,513	15,169	28,018	45,18	66,9	93,44	127,85	161,95	208,1	261	311,6	413,8	521,1	656,6	797,5	972	1148	1366	1580
85	—	2,644	3,88	6,892	11,131	16,05	29,61	47,69	70,54	98,41	134,51	170,21	218,5	273,8	326,6	433,1	544,8	685,7	831,9	1013	1195	1421	1641
90	—	2,794	4,101	7,28	11,749	16,932	31,202	50,2	74,17	103,38	141,17	178,48	228,9	286,6	341,6	452,5	568,5	714,7	866,3	1054	1242	1475	1703
(95)	—	2,944	4,321	7,667	12,368	17,814	32,794	52,71	77,81	108,35	147,83	186,74	239,3	299,3	356,6	471,8	592,2	743,8	900,7	1095	1289	1530	1765
100	—	3,094	4,542	8,054	12,986	18,696	34,386	55,22	81,44	113,32	154,49	195	249,7	312,1	371,6	491,1	615,9	972,8 *	935	1135	1336	1585	1827
(105)	—	3,245	4,762	8,441	13,605	19,578	35,978	57,73	85,08	118,29	161,15	203,26	260,1	324,9	386,5	510,5	639,6	802,9	969,4	1176	1383	1639	1888
110	—	3,395	4,983	8,828	14,223	20,46	37,57	60,24	88,72	123,26	167,81	211,53	270,5	337,7	401,5	529,8	663,2	830,9	1003,8	1217	1430	1694	1950
(115)	—	3,545	5,203	9,216	14,841	21,342	39,162	62,75	92,35	128,24	174,46	219,79	280,9	350,5	416,5	549,1	686,9	860	1038,2	1258	1477	1748	2012
120	—	3,695	5,424	9,603	15,46	22,224	40,754	65,26	95,99	133,21	181,12	228,05	291,3	363,3	431,5	568,5	710,6 *	889,1	1072,5	1299	1524	1803	2073
130	—	3,996	5,865	10,377 *	16,697	23,988	43,937	70,28	103,26	143,15	194,44	244,58	312,1	388,9	461,4	607,1	758,1 *	947,1	1141,3	1381	1619	1912	2197
140	—	4,296	6,306	11,152	17,933	25,751	47,121	75,31	110,53	153,09	207,76	261,1	332,9	414,5	491,4	645,8	805,4	1005,2	1210	1462	1713	2022	2320
150	—	4,597	6,747	11,926	19,17	27,515	50,305	80,33	117,8	163,03	221,08	277,63	353,8	440,1	521,4	684,5	852,7	1063,4	1278,8	1544	1807	2131	2444
160	—	4,897	7,187	12,7	20,407	29,279	53,489	85,35	125,07	172,97	234,39	294,15	374,6	465,6	551,3	723,2	900,1	1121,4	1347,5	1626	1901	2240	2567
170	—	—	—	—	—	—	56,673	90,37	132,35	182,91	247,71	310,68	395,4	491,2	581,3	761,8	947,5	1179,6	1416,3	1707	1995	2349	2690
180	—	—	—	—	—	—	59,857	95,39	139,62	192,85	261,03	327,21	416,2	516,8	611,3	800,5	994,9	1237,7	1485	1789	2089	2459	2814
190	—	—	—	—	—	—	63,041	100,41	146,89	202,79	274,35	343,73	437	542,4	641,2	839,2	1042,2	1295,8	1553,8	1872	2183	2568	2937
200	—	—	—	—	—	—	66,225	105,43	154,16	212,73	287,67	360,26	457,8	568	671,2	877,8	1089,6	1353,9	1622,5	1952	2277	2677	3061
220	—	—	—	—	—	—	—	—	168,71	232,61	314,3	393,31	499,4	619,2	731,1	955,2	1184,4	1470,1	1760	2116	2465	2896	3308
240	—	—	—	—	—	—	—	—	—	—	—	—	541	670,3	691 *	1032,5	1279,1	1586,4	1897,6	2279	2654	3114	3554
260	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1109,9	1373,9	1703	2035,1	2442	2842	3333	3801
280	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1820	2172,6	2606	3030	3551	4048
300	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1935	2310,1	2769	3218	3770	4295

Замечания к напечатанным значениям массы

Исп. 1, d = 16, l = 60: Как напечатано в выбранном издании; расхождение с другим изданием или соседними значениями. Не исправлено по формуле. Для точной массы требуется уточнение.
Исп. 1, d = 48, l = 80: Как напечатано в выбранном издании; расхождение с другим изданием или соседними значениями. Не исправлено по формуле. Для точной массы требуется уточнение.
Исп. 1, d = 30, l = 85: Как напечатано в выбранном издании; расхождение с другим изданием или соседними значениями. Не исправлено по формуле. Для точной массы требуется уточнение.
Исп. 1, d = 16, l = 90: Как напечатано в выбранном издании; расхождение с другим изданием или соседними значениями. Не исправлено по формуле. Для точной массы требуется уточнение.
Исп. 1, d = 22, l = 110: Как напечатано в выбранном издании; расхождение с другим изданием или соседними значениями. Не исправлено по формуле. Для точной массы требуется уточнение.
Исп. 2, d = 30, l = 60: Как напечатано в выбранном издании; расхождение с другим изданием или соседними значениями. Не исправлено по формуле. Для точной массы требуется уточнение.
Исп. 2, d = 4, l = 130: Как напечатано в выбранном издании; расхождение с другим изданием или соседними значениями. Не исправлено по формуле. Для точной массы требуется уточнение.
Исп. 1, d = 5, l = 115: Как напечатано в выбранном издании; расхождение с другим изданием или соседними значениями. Не исправлено по формуле. Для точной массы требуется уточнение.
Исп. 2, d = 12, l = 48: Как напечатано в выбранном издании; расхождение с другим изданием или соседними значениями. Не исправлено по формуле. Для точной массы требуется уточнение.
Исп. 2, d = 30, l = 120: Как напечатано в выбранном издании; расхождение с другим изданием или соседними значениями. Не исправлено по формуле. Для точной массы требуется уточнение.
Исп. 2, d = 30, l = 130: Как напечатано в выбранном издании; расхождение с другим изданием или соседними значениями. Не исправлено по формуле. Для точной массы требуется уточнение.
Исп. 2, d = 24, l = 240: Как напечатано в выбранном издании; расхождение с другим изданием или соседними значениями. Не исправлено по формуле. Для точной массы требуется уточнение.
Исп. 1, d = 39, l = 140: Как напечатано в выбранном издании; расхождение с другим изданием или соседними значениями. Не исправлено по формуле. Для точной массы требуется уточнение.
Исп. 1, d = 39, l = 300: Как напечатано в выбранном издании; расхождение с другим изданием или соседними значениями. Не исправлено по формуле. Для точной массы требуется уточнение.
Исп. 2, d = 33, l = 100: Как напечатано в выбранном издании; расхождение с другим изданием или соседними значениями. Не исправлено по формуле. Для точной массы требуется уточнение.

Обозначение и требования заказа

Пример М16–6g×120 означает основной (крупный) шаг, l = 120 мм без ввинчиваемого конца. Исполнение 1 не записывают; для исполнения 2 добавляют «2» перед М. Это часть обозначения: прочность, материал и покрытие задаются отдельно.

При разных концах дробь описывает в числителе ввинчиваемую резьбу, в знаменателе гаечную. В примере изменения №4: ввинчиваемый шаг 1,5 и поле 3n(3), гаечный основной (крупный) шаг 2 и поле 6g; основной (крупный) шаг в исправленном обозначении опущен. Это пример согласованной посадки, а не значение для любой заявки.

Передать размер в заявку

Подготовьте размер кнопкой выше, проверьте оба конца и подтвердите выбор. Геометрия не означает наличие.

Размер вне таблицы — отдельный запрос. Табличные варианты поставки не создаются автоматически.

Источники и редакция требований

Издательство стандартов, сентябрь 1983, изменения №1–3; отдельное изменение №4, ИУС 7-1988

Полные таблицы этого издания с изменением №4. l не включает ввинчиваемый конец. Класс точности, допуск резьбы и прочность — разные требования.

Справочник для сопоставления геометрии. В РФ применение ГОСТ 1759.1-82 в части требований заменено ГОСТ ISO 4759-1-2015; выбранная историческая база не подменяется автоматически современной. Редакцию требований к поставке согласуют отдельно.

Что изменило изменение №4

ГОСТ 22033-76 · изменение применено один раз
Было	Стало	Поле / контроль
l₀, l₁; прежние подписи допусков	b, b₁; допуски по 1759.1-82	symbols, rules; M16×120: l=120,b₁=16,b=38,Lобщ=136
старое описание исполнения 2	отдельный чертёж исполнения 2; d₂ приблизительный	execution; оба исполнения, смешанные P без единственного d₂
область применения предыдущей редакции	четыре сочетания крупного/мелкого шага концов	pitch_stud, pitch_nut; M16: 2/2,1.5/1.5,2/1.5,1.5/2
1759-70; нет ссылок 27148/1759.1/1759.2	1759.0-87; 27148-86; 1759.1-82; 1759.2-82	sources, rules; численные js/h/IT; не старые удалённые подписи
старые примеры обозначений	исполнения 1/2, поле 6g, исправленная дробь разных концов	designation, order; 6g не перезаписывает требование заказчика 8g
20 диаметров	33,39,45 добавлены в таблицы 1–2 и приложения	diameters,matrix,masses; M45×85 — геометрия не задана, хотя масса напечатана
X при d48,l115/120; прочерки d27l280,d30l280/300	102;79;85 соответственно	matrix; 5 точных ячеек изменения №4
короткие сочетания не заданы / b=12 при M3×16	перечисленные в изменении №4 X; добавленные массы	matrix,masses; M3×16 X; M4×12 X

ГОСТ 22033-76 — Издательство стандартов, сентябрь 1983, изменения №1–3; отдельное изменение №4, ИУС 7-1988. Чертёж, таблицы 1–2 полностью, приложения 1–2; отдельное изменение №4. Проверено 2026-10-04.
ГОСТ 22033-76 — Росстандарт: библиография и изменения. Библиография; изменения и поправки. Проверено 2026-10-04.
ГОСТ 1759.1-82 — Стандартинформ, 2009; изменение № 1. Табл.1; табл.2, п.13 и примечания; пп.2.2–2.3, 3.1–3.2, 3.7–3.8, 3.12; приложение. Проверено 2026-10-04.
ГОСТ 27148-86 — Стандартинформ, 2011. Пп.1–2, черт.1–6, табл.1 и приложение (наружная резьба). Проверено 2026-10-04.
ГОСТ 24705-81 — Издание 1982. Основные размеры; средний диаметр d₂ = d − 0,649519053P. Проверено 2026-10-04.
ГОСТ 1759.0-87 — Издание с изменениями № 1–2. Пп.1.1–1.2, 4.6; приложение 2, п.15. Проверено 2026-10-04.
ГОСТ 19256-73 — Издательство стандартов, 1974. Пп.1–3; табл.1–2, поля 6g, основной (крупный)/мелкий шаг. Проверено 2026-10-04.
ГОСТ 25346-89 — Издание с изменением № 1. Таблица 1; интервалы IT12–IT17. Проверено 2026-10-04.
ГОСТ 25670-83 — Официальное переиздание, с.107–117 сборника; год переиздания в файле не указан; текст со ссылкой на ГОСТ 25346-89. Неуказанные предельные отклонения; средний класс по ссылке 1759.1, п.2.2. Проверено 2026-10-04.
ГОСТ 25069-81 — Издание 1982. Пп.1.1–1.5, 2.1–2.2, 3.1–3.6, 4.1–4.4; табл.2 (PDF 6), табл.4 (PDF 9). Проверено 2026-10-04.
