DIN 258:2012-05
- St · незакалённая автоматная сталь · 125–245 HV

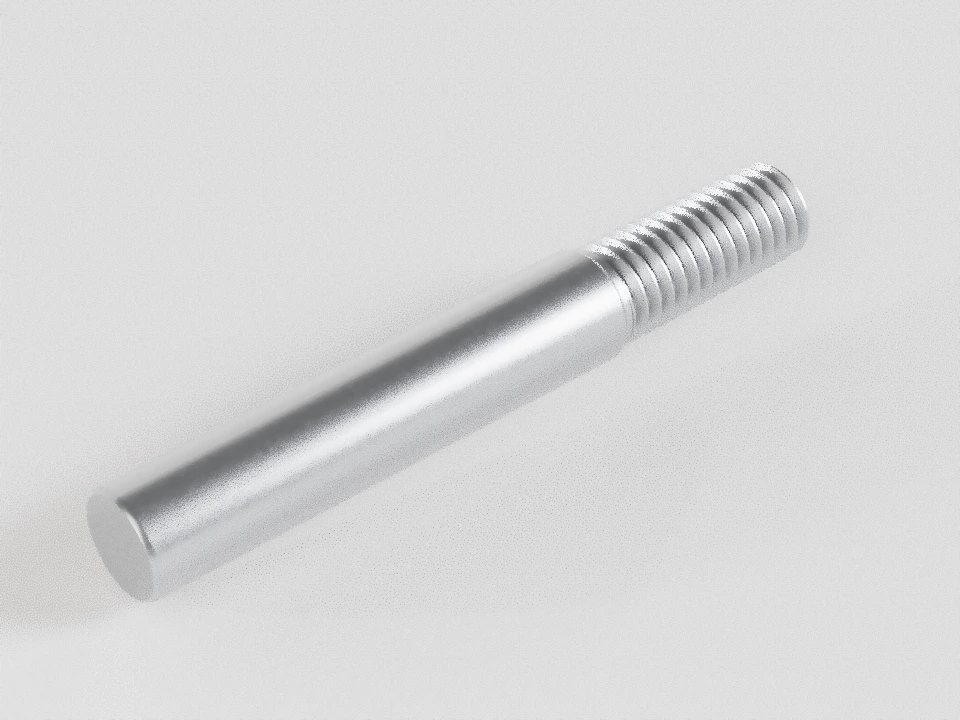

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Карточка стандарта / Штифты

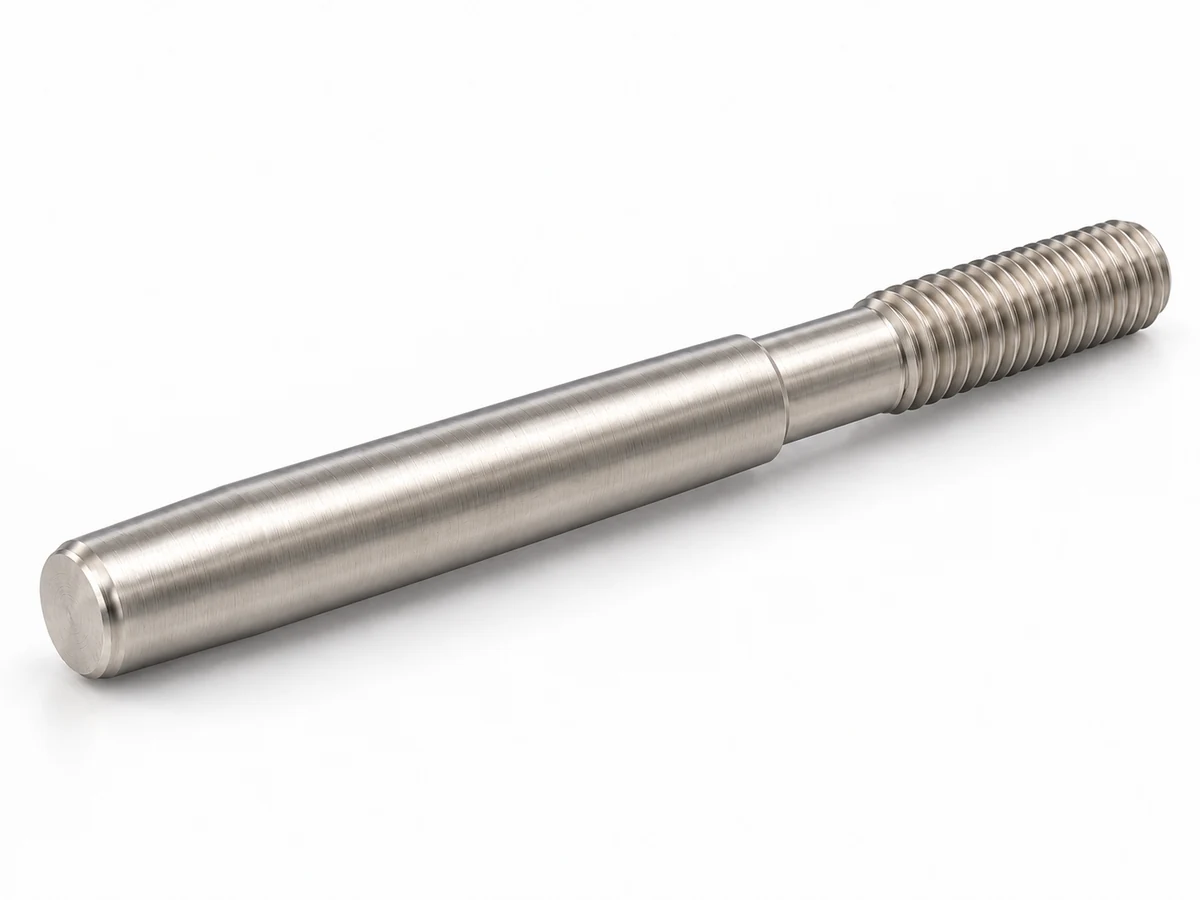

DIN 258 Конические штифты с цапфой и постоянной длиной конуса
Конические штифты с цапфой и постоянной длиной конуса. Собственная матрица DIN 258:2012-05 и явно отмеченные ограничения для короткой резьбовой части.
Статус документа и изменения
Статус документа у издателя
Статус указанной редакции: Не проверен.
Размеры приведены по указанному изданию. Текущий статус и применимость в РФ требуют отдельной проверки официального фонда.
Проверка источника статуса: 2026-10-13.
Геометрия и исполнение
Выбрать штифт
Перетаскивайте увеличенный чертёж; стрелки перемещают вид. Нажмите размер на чертеже или в таблице, чтобы подсветить его. Размеры в миллиметрах, если не указано иное.
| Параметр | Номинал / пределы | Условие |
|---|
Материал, обработка и контроль
Работа в узле
Схема узла объясняет принцип действия. Посадку, прочность и способ закрепления проверяют для конкретного соединения. Движение включается только кнопками.
Подобрать по измеренному образцу
Пустое поле — неизвестный размер. Все введённые размеры должны относиться к одному варианту. Погрешность измерения ±u не заменяет допуск.
Для конуса d измеряют у малого основания рабочей конической части, dₖ — у большого; Для двух промежуточных сечений заполните все четыре поля D₁, D₂, x₁, L₁₂. Сечения должны лежать на гладком конусе вне фасок, сферы, резьбы и разреза. x₁ отсчитывают от теоретического малого основания вдоль оси; второе сечение расположено ближе к большому основанию. Пересчёт по идеальному конусу 1:50 не подтверждает допуск его угла. Материал, твёрдость и состояние обработки из размеров не определяются.
Редактируемое задание для производства
Это локальный проект задания. Кнопка печати открывает стандартный диалог браузера. При изменении размеров соответствие исходному стандарту не заявляется.
Краткие сведения основного документа
Нормативная геометрия
Стандарт предусматривает
- Конструкция
- Конические штифты с цапфой и постоянной длиной конуса
DIN 258:2012-05, исправленная редакция; DIN Handbook 43. Проверка содержания: проверена только часть. Проверена конечная матрица сочетаний указанного издания. Прочерки сохранены; неизвестные пределы и спорные значения отмечены отдельно. Справочные и приблизительные размеры не являются интервалами допуска.
Область документа подтверждена в указанном объёме. Геометрия конкретного изделия требует проверки; размерная таблица пока не опубликована.
Допустимые сочетания размеров
DIN 258:2012-05 · все сочетания d × l (50)
Проверена конечная матрица сочетаний указанного издания. Прочерки сохранены; неизвестные пределы и спорные значения отмечены отдельно. Справочные и приблизительные размеры не являются интервалами допуска.
| d, мм | Разрешённые длины l, мм — выбрать |
|---|---|
| 5 | |
| 6 | |
| 8 | |
| 10 | |
| 12 | |
| 14 | |
| 16 | |
| 20 | |
| 25 | |
| 30 | |
| 40 | |
| 50 |
Исполнения и обработка
Связанные стандарты и различия
| Документ | Диаметры / сочетания d × l | Исполнения | Особенности |
|---|---|---|---|
| DIN 258:2012-05 | 12 / 50 | St · незакалённая автоматная сталь | Разные общие длины при одном d сохраняют длину рабочего конуса; это отличает DIN 258 от DIN 7977 / ISO 8737. |
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, наличие резьбы, поля допуска, класс точности и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Материал, прочность, покрытие и дополнительные операции согласуются по техническому заданию. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Допуски и посадки ↗Покрытия и обозначения ↗Материал и условия эксплуатации ↗Доработка и чертежи ↗Памятка для подготовки заявки ↗
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- DIN 258:2012-05. Прочитанный нормативный текст; проверенные части и ограничения указаны в карточке. С. 5: рисунок 1; с. 6: таблица 1 и обе ступенчатые границы; с. 7: таблица 2; приложение A. Проверено: 2026-10-13. Нормативный источник и область проверки ↗
Что ещё требует проверки
- Нужна численная таблица сбега x₁ DIN 76-1 и размеров короткого цилиндрического конца; без неё короткое b остаётся формулой.
- Специальное примечание о d₁ после покрытия и общий текст до покрытия требуют согласования базы контроля.
