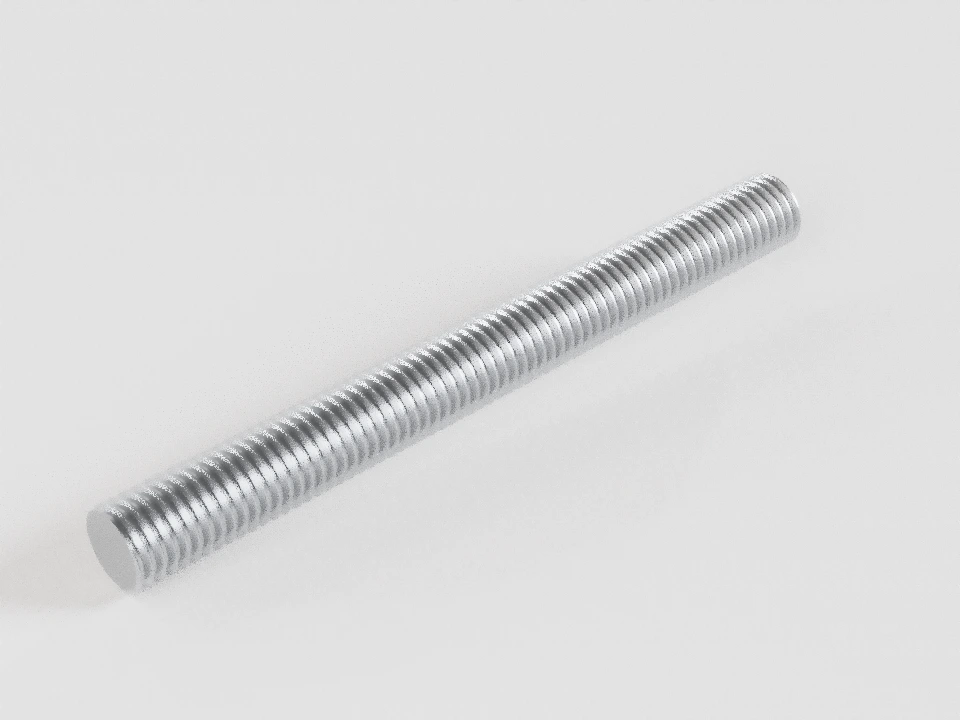

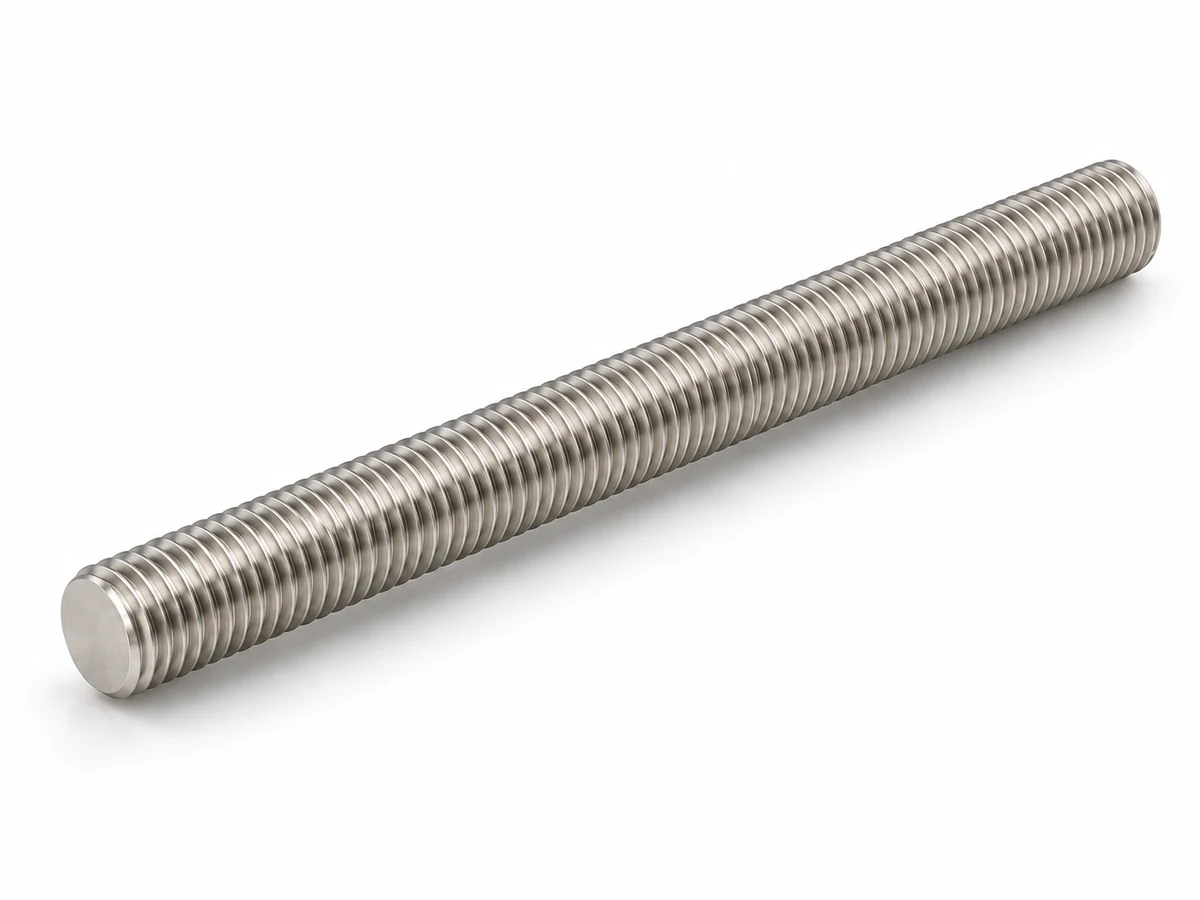

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Шпильки · резьба по всей длине
DIN 975 / DIN 976 — шпильки полнорезьбовые
Резьбовые штанги М3–М64, длина 1000 и 2000 мм
Для соединений с гайками с обеих сторон и крепления деталей. Выберите размеры и требования к исполнению.
Вид с разрывом · середина условно сокращена · торцы схематичные
Профиль резьбы и общий вид
Увеличенный основной профиль по ГОСТ 9150. Масштаб подстроен для чтения; допуски и форма впадины изделия не показаны.
Для тонких штанг толщина увеличена до читаемой. По длине 2000 мм всегда вдвое больше 1000 мм.
Выберите размер на чертеже: d, P или lₜ — появится пояснение.
Диаметры и шаги
Размерный ряд для запроса ПКФ «Стандарт». Для каждого диаметра доступны обе длины и все семь вариантов материала/прочности.
| Диаметр d | Шаг P, мм | Длина lₜ, мм | Выбрать |
|---|---|---|---|
| М3 | 0,5 | 1000 / 2000 | |
| М4 | 0,7 | 1000 / 2000 | |
| М5 | 0,8 | 1000 / 2000 | |
| М6 | 1 | 1000 / 2000 | |
| М8 | 1,25 | 1000 / 2000 | |
| М10 | 1,5 | 1000 / 2000 | |
| М12 | 1,75 | 1000 / 2000 | |
| М14 | 2 | 1000 / 2000 | |
| М16 | 2 | 1000 / 2000 | |
| М18 | 2,5 | 1000 / 2000 | |
| М20 | 2,5 | 1000 / 2000 | |
| М22 | 2,5 | 1000 / 2000 | |
| М24 | 3 | 1000 / 2000 | |
| М27 | 3 | 1000 / 2000 | |
| М30 | 3,5 | 1000 / 2000 | |
| М33 | 3,5 | 1000 / 2000 | |
| М36 | 4 | 1000 / 2000 | |
| М39 | 4 | 1000 / 2000 | |
| М42 | 4,5 | 1000 / 2000 | |
| М45 | 4,5 | 1000 / 2000 | |
| М48 | 5 | 1000 / 2000 | |
| М52 | 5 | 1000 / 2000 | |
| М56 | 5,5 | 1000 / 2000 | |
| М60 | 5,5 | 1000 / 2000 | |
| М64 | 6 | 1000 / 2000 |
Пример применения
Соединение двух деталей с гайками и шайбами. Иллюстрация не задаёт нагрузку или пригодность конкретного соединения.
Шпилька: резьба по всей длине даёт возможность установить гайки с обеих сторон.
DIN 975 и DIN 976-1: технические сведения и источники
В предисловии DIN 976-1:2016-09 среди предыдущих изданий перечислены DIN 975:1970-01 и 1986-09, DIN 976 тех же дат и DIN 976-1:1995-02 и 2002-12. Это подтверждает историческую связь обозначений, но не полное совпадение изделий.
DIN 975:1986-09 отменён. Его таблица на странице 1 заканчивается М52; номинальная длина — 1000 мм. Расширенный ряд на этой странице предназначен для запроса ПКФ «Стандарт».
DIN 976 для метрической резьбы здесь означает DIN 976-1. DIN 976-2 с резьбой MFS к этой карточке не относится. В редакции DIN 976-1:2016-09 полная длина обозначена lₜ.
Совместное название группы не является подтверждением двойного соответствия партии. Исходный стандарт, редакцию и дополнительные требования можно сохранить в заявке.
Основной (крупный) шаг определяется диаметром. Мелкий шаг запрашивается отдельно. М14×1,25 исключена из выбора: по примечанию 1 ГОСТ 8724 это резьба для свечей зажигания. Шаг 3 мм для М30 и М33 заключён в таблице в скобки — по возможности его не применяют.
Узел резьбы показывает основной профиль 60° по ГОСТ 9150: H = √3·P/2, рабочая высота основного профиля 5H/8. Это номинальная схема; допуски, фактическая впадина, фаски и форма торцов конкретного изделия не заданы.
Стали 4.8, 5.8, 8.8, 10.9, 12.9 и нержавеющие А2-70, А4-70 доступны как параметры запроса. Класс прочности не определяет марку стали автоматически. Для цинка способ нанесения и дополнительные требования согласуются отдельно.
Визуально сверены выбранные диаметры и шаги по ГОСТ 8724-2002, таблица 1; основной профиль по ГОСТ 9150-2002, рисунок 1. DIN 975:1986-09, страница 1: ряд до М52, номинальная длина 1000 мм. М3–М64, две длины и семь материалов/классов — ассортимент запросов ПКФ, не полный нормативный ряд и не подтверждённый склад. Полные требования DIN 976-1:2016-09 и соответствие партии не подтверждены.
- DIN 976-1 — Статус и дата издания.
- DIN 976-1:2016-09, английский перевод — Preview, PDF-страницы 1–4; предисловие на стр. 3. Полных таблиц здесь нет..
- ГОСТ 8724-2002, поправки ИУС 10-2004 и 4-2006 — Таблица 1, PDF-страницы 5–7 и 10, примечания на странице 14.
- ГОСТ 9150-2002 (ИСО 68-1-98) — Пункты 4.1–4.2, рисунок 1; H=√3/2 P, высота основного профиля 5H/8.
- DIN 975:1986-09 — Страница 1, разделы 1 и 2, размерный ряд до М52 и номинальная длина 1000 мм.
- DIN 975 — Карточка издателя.
Раскрой шпилек и прутка
Длины деталей, пропил, торцовка и складские остатки — в одной карте резов. Рассчитайте раскрой, распечатайте карту или подготовьте заявку на нарезку.
Рассчитать раскройМатериал для специального исполнения
Укажите выбранные размеры и направьте запрос по материалу. Возможность поставки сочетания и соответствие стандарту рассматриваются отдельно; неподтверждённые исполнения не добавляются в ассортимент.
