DIN 316

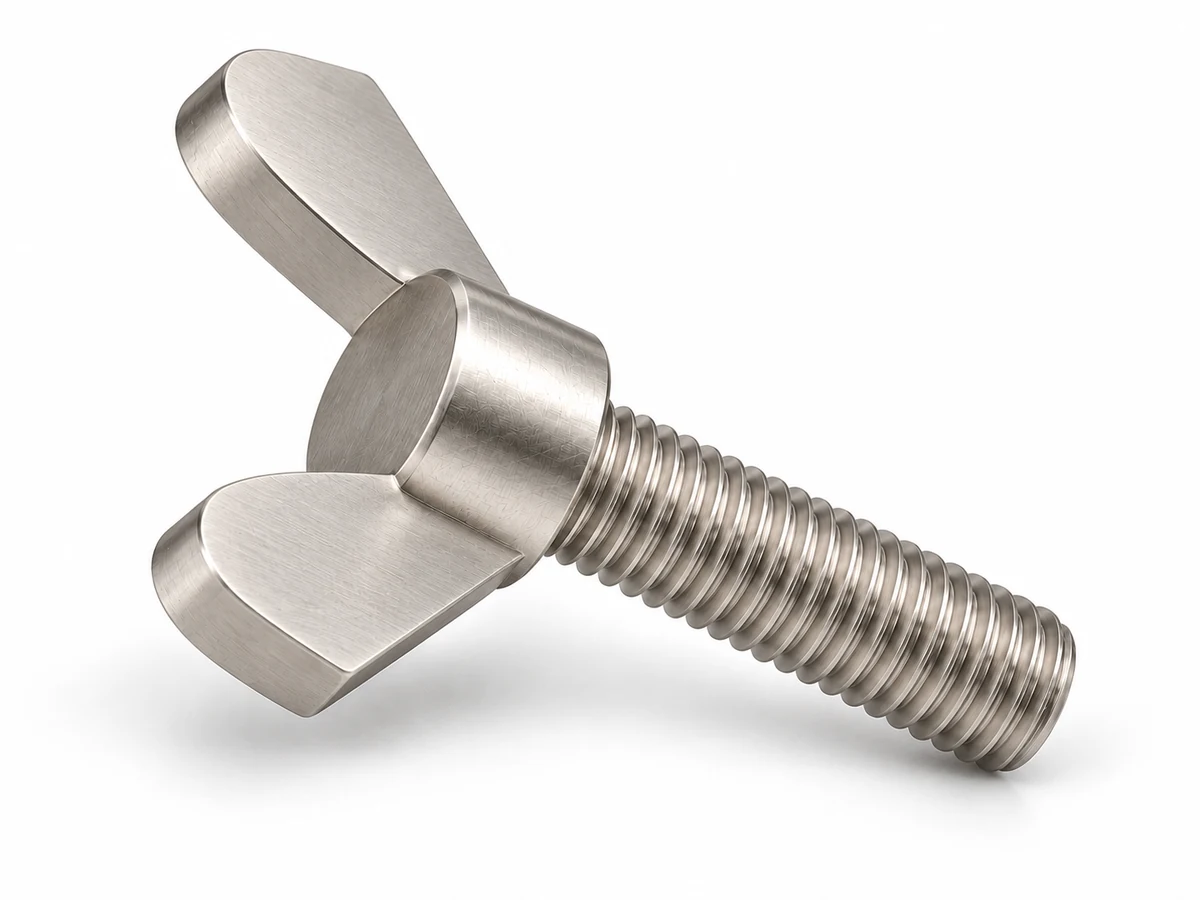

Винты-барашки с округлыми лепестками
Выберите документ и размер. Подготовьте лист для согласования изготовления или добавьте выбранное исполнение в заявку.
Размер и исполнение
Исходный пример; таблицы доступны без JavaScript.

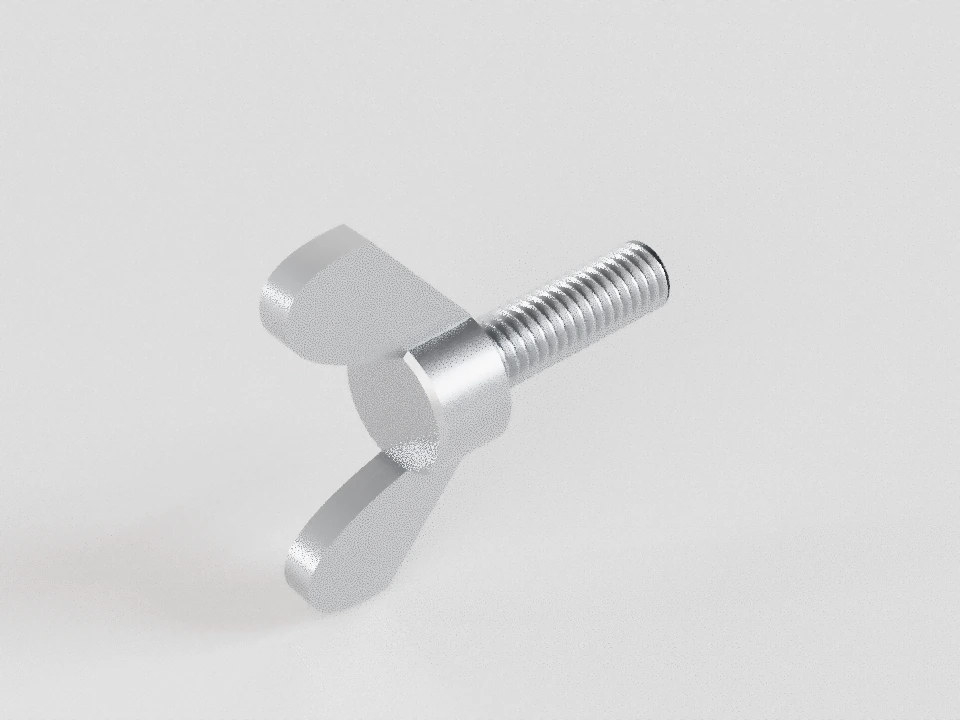

DIN 316 · округлая каталожная форма · М6×1 · l=20 мм · Округлые лепестки · каталожная основа
Длина l — от опорной плоскости под головкой до конца; головка высотой h в l не входит. e — размах двух лепестков; g₁/g₂ — их толщины.
Основной (крупный) шаг P=1 мм. Ручное вращение двумя округлыми лепестками. Геометрия полного профиля резьбы и переходов требует согласования.
Выберите размер на схеме или в таблице для подсветки и пояснения.
| Параметр | Номинал | Минимум | Максимум | Основание и пояснение |
|---|---|---|---|---|
| dНоминальный диаметр · мм | 6 | — | — | Округлая каталожная форма |
| PШаг резьбы · мм | 1 | — | — | Округлая каталожная форма |
| lДлина от опоры головки · мм | 20 | — | — | Номинал источника; численные предельные отклонения отдельно не установлены.Каталог округлой формы, все заполненные клетки |
| eРазмах округлых лепестков · мм | — | 30 | 33 | Каталожная округлая форма, М6 |
| hПолная высота головки · мм | — | 15 | 17 | Каталожная округлая форма, М6 |
| mВысота центральной части головки · мм | — | 5 | 8 | Каталожная округлая форма, М6 |
| d₂Диаметр основания головки · мм | — | 10 | 13 | Каталожная округлая форма, М6 |
| d₃Диаметр верхней центральной части · мм | — | 9 | 11 | Каталожная округлая форма, М6 |
| g₁Толщина лепестка у вершины · мм | 1,9 | 1,5 | 2,3 | Каталожное g±0,4; пределы согласуются с отдельной спецификацией округлой формы.Каталожная округлая форма, М6 |
| g₂Толщина лепестка у корня · мм | — | 2,7 | 3,3 | Каталожная округлая форма, М6 |
| aНедорез под головкой · мм | — | — | 3 | Каталожная округлая форма, М6 |
| r₁…r₄Радиусы контура лепестков · мм | — | — | — | Схема округлой формы; конкретные радиусы не включены без визуально проверенного чертежа. Не прямоугольная американская форма.Каталожная округлая форма, М6 |
| bДлина полного профиля резьбы · мм | — | — | — | Матрица длин не задаёт длину полного профиля. Недорез a проверяют отдельно.Каталог округлой формы, все заполненные клетки |
| lsГладкий участок · мм | — | — | — | Каталог округлой формы, все заполненные клетки |
| lgГраница полного профиля · мм | — | — | — | Каталог округлой формы, все заполненные клетки |
Как применяется
Ручное крепление крышки
Лепестки вращаются рукой; центральная опора головки прижимает крышку к резьбовому корпусу.
Условные детали узла не входят в размерные таблицы винта.
Сравнение размерных ветвей
Совпадение отдельных размеров не устанавливает взаимозаменяемость, прочность и требования контроля.
Полный ряд принятой основы
DIN 316 · округлая каталожная форма · Округлые лепестки · каталожная основа — таблицы всего принятого ряда
24 заполненные клетки принятого каталога: М5/М6/М8/М10, l16/20/25/30/35/40. Габариты и толщины дополнены согласующейся первичной спецификацией округлой формы. Это не полный нормативный ряд М4–М24.
| d | P | eРазмах округлых лепестков | hПолная высота головки | mВысота центральной части головки | d₂Диаметр основания головки | d₃Диаметр верхней центральной части | g₁Толщина лепестка у вершины | g₂Толщина лепестка у корня | aНедорез под головкой | r₁…r₄Радиусы контура лепестков | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 0,8 | 24…26min 24; max 26 | 11…13min 11; max 13 | 4…6,5min 4; max 6,5 | 8…11min 8; max 11 | 7,5…9min 7,5; max 9 | 1,9min 1,5; max 2,3 | 2,3…2,8min 2,3; max 2,8 | ≤ 2,4min —; max 2,4 | не установленоmin —; max — | 16; 20; 25; 30; 35; 40 |
| 6 | 1 | 30…33min 30; max 33 | 15…17min 15; max 17 | 5…8min 5; max 8 | 10…13min 10; max 13 | 9…11min 9; max 11 | 1,9min 1,5; max 2,3 | 2,7…3,3min 2,7; max 3,3 | ≤ 3min —; max 3 | не установленоmin —; max — | 16; 20; 25; 30; 35; 40 |
| 8 | 1,25 | 36…39min 36; max 39 | 18…20min 18; max 20 | 6,5…10min 6,5; max 10 | 13…16min 13; max 16 | 10,5…12,5min 10,5; max 12,5 | 2,4min 2; max 2,8 | 3,6…4,4min 3,6; max 4,4 | ≤ 4min —; max 4 | не установленоmin —; max — | 16; 20; 25; 30; 35; 40 |
| 10 | 1,5 | 48…51min 48; max 51 | 23…25min 23; max 25 | 8…12min 8; max 12 | 17…20min 17; max 20 | 14,5…16,5min 14,5; max 16,5 | 4min 3,6; max 4,4 | 4,6…5,4min 4,6; max 5,4 | ≤ 4,5min —; max 4,5 | не установленоmin —; max — | 16; 20; 25; 30; 35; 40 |
Длины, пределы, ls и lg по каждой строке
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М5×0,8 | 16 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 20 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 25 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 30 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 35 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 40 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 16 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 20 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 25 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 30 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 35 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 40 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 16 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 20 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 25 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 30 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 35 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 40 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М10×1,5 | 16 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М10×1,5 | 20 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М10×1,5 | 25 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М10×1,5 | 30 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М10×1,5 | 35 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М10×1,5 | 40 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
Отдать в изготовление
Лист сохраняет выбранные размеры и отдельные требования заказа. Заполните известные требования; пустые поля останутся «не задано».
Изготовитель проверяет ссылочные требования, профиль углубления и технологию. Этот лист не заменяет согласованный рабочий чертёж.
Добавить в заявку
Документы и область проверки
DIN 316 · округлая каталожная форма
24 заполненные клетки принятого каталога: М5/М6/М8/М10, l16/20/25/30/35/40. Габариты и толщины дополнены согласующейся первичной спецификацией округлой формы. Это не полный нормативный ряд М4–М24.
Класс точности каталожная основа; отдельно согласовать. Поле резьбы: Не переносится между каталогами; согласовать.
DIN 316:2016-12 действует и предусматривает округлые лепестки. Полный текст 2016 не прочитан; представлен собственный каталожный ряд без присвоения ему нормативной редакции. Матрица 24 клетки проверена по каталогу округлой формы. e/h/m/g согласуются со спецификацией 11/2020; от неё отдельно приняты d₂/d₃/g₂/a и верхние пределы. В спецификации 2020 для A2 указано поле 6g. Оно не подменяет поле 8g, указанное издателем среди изменений DIN 316:2016. Поле и свойства конкретного заказа должны быть явно согласованы. Точная форма радиусов и переходов, нагрузка и момент не установлены по одному внешнему сходству. Американская прямоугольная форма не включена.
Официальная запись документа: обозначение и статусКрышка, отверстия и корпус условные; их размеры не входят в таблицу винта.
Усилие, момент и вибростойкость не назначаются по форме головки.
