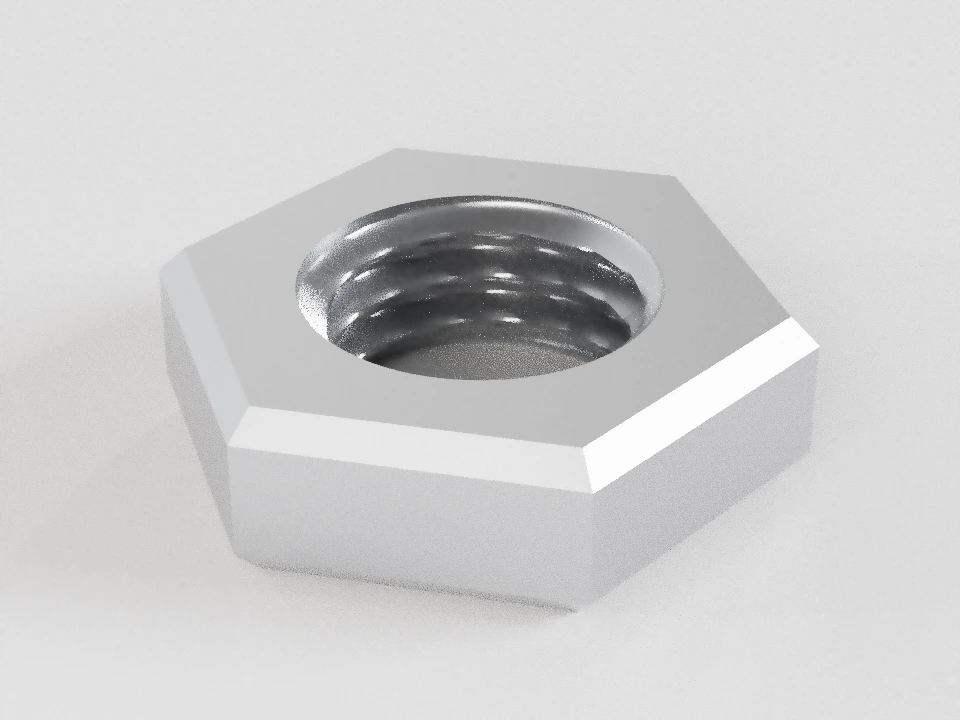

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

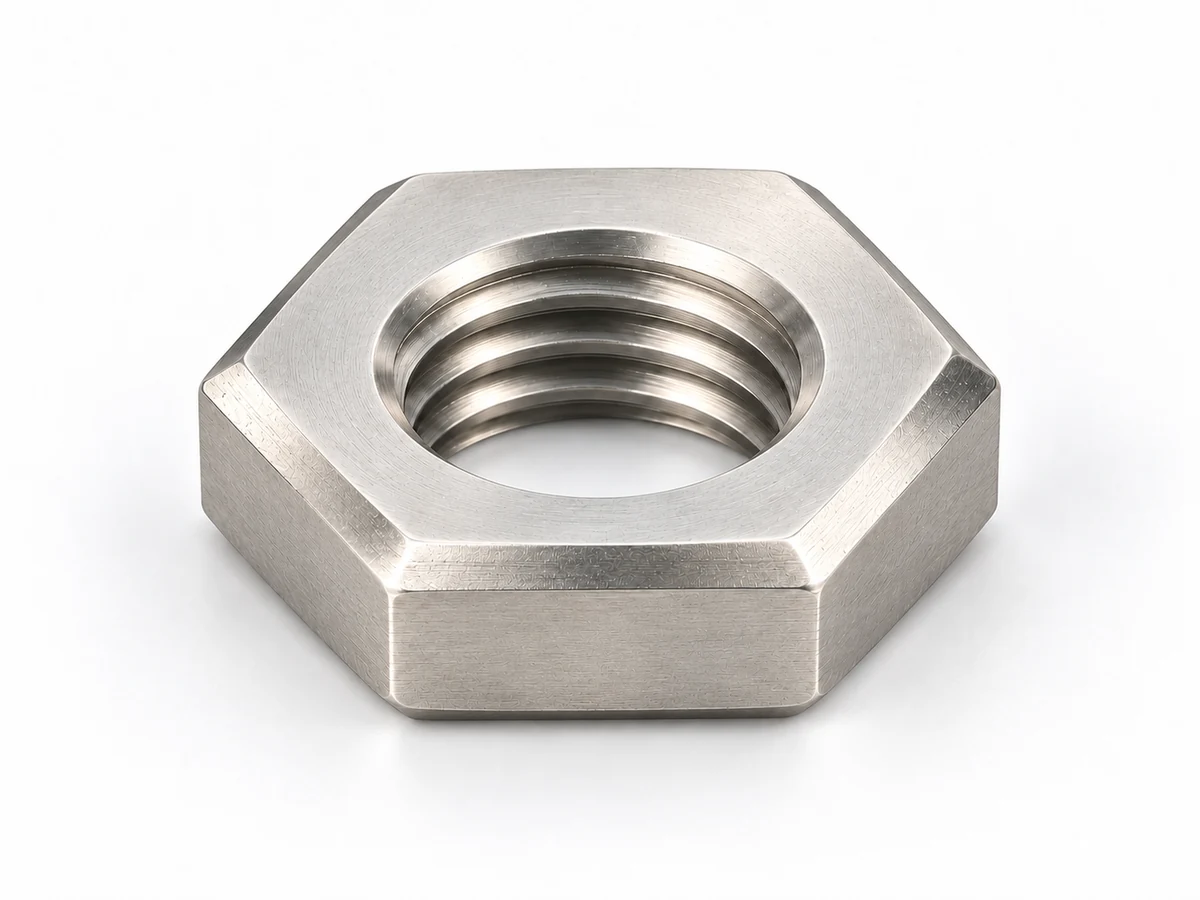

ГОСТ 5916-70 / DIN 439 — Гайки шестигранные низкие
Низкие шестигранные гайки класса точности В по ГОСТ 5916-70: полный ряд М1–М48, два исполнения, основной (крупный) и предусмотренные мелкие шаги.
Выбор приложения 2 меняет S, e и dᵥ согласованным набором. Размеры, схема и таблицы относятся к ГОСТ; DIN 439 представлен как аналог по назначению для отдельной проверки заказа.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М10×1,5-6H (S16) ГОСТ 5916-70
Гайка М10×1,5-6H (S16) ГОСТ 5916-70
- Наружный профиль показан по собственному нормативному рисунку; незаданные переходы условные. Высота m не задаёт точную длину полного профиля резьбы.
- Размерный ряд по ГОСТ 5916-70.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 10 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Шаг резьбы | 1,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Размер под ключ | 16 | h14 | 15,57 | 16 | мм | Расстояние между двумя противоположными параллельными гранями. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Полная высота гайки | 5 | h14 | 4,7 | 5 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Размер между углами | — | — | 17,6 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Диаметр опорной поверхности | — | — | 14,5 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Диаметр входа резьбы | — | — | 10 | 10,8 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Угол входа резьбы | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Внутренний диаметр резьбы | 8,376 | 6H | 8,376 | 8,676 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 9,026 | 6H | 9,026 | 9,206 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 10 | — | 10 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Симметричность граней | — | — | — | 0,86 | мм | Ось внутренней резьбы; диаметральный допуск 2IT14(S), А и В. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Перпендикулярность граней опоре | — | — | — | 0,17 | мм | Грани относительно опорной поверхности; номинальная высота шестигранной части 5 мм. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Перпендикулярность опоры | — | — | — | 0,34 | мм | Опорная плоскость к оси резьбы на диаметре 0,8S. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Резьба | — | — | — | 6,3 | мкм | Резьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Опорные поверхности | — | — | — | 6,3 | мкм | Опорные поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Прочие поверхности | — | — | — | 12,5 | мкм | Прочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
Применение
Ограниченная высота
Низкая гайка занимает меньше места по оси. Возможность контрения определяется выбранной конструкцией соединения.
Проверить доступную длину резьбы. Низкую гайку нельзя автоматически заменить нормальной или назначить ей момент затяжки.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ 5916-70 · точность В
Издание февраля 2010 года, изменения № 2–7
| d | Основной (крупный) P | Мелкие P | S | m | e | dᵥ | dₐ |
|---|---|---|---|---|---|---|---|
| (1) | 0,25 | — | 3,2 | 0,8 | ≥ 3,3 | ≥ 2,9 | 1…1,15 |
| (1,4) | 0,3 | — | 3,2 | 1 | ≥ 3,3 | ≥ 2,9 | 1,4…1,61 |
| 1,6 | 0,35 | — | 3,2 | 1 | ≥ 3,3 | ≥ 2,9 | 1,6…1,84 |
| 2 | 0,4 | — | 4 | 1,2 | ≥ 4,2 | ≥ 3,6 | 2…2,3 |
| 2,5 | 0,45 | — | 5 | 1,6 | ≥ 5,3 | ≥ 4,5 | 2,5…2,9 |
| 3 | 0,5 | — | 5,5 | 1,8 | ≥ 5,9 | ≥ 5 | 3…3,45 |
| (3,5) | 0,6 | — | 6 | 2 | ≥ 6,4 | ≥ 5,4 | 3,5…4 |
| 4 | 0,7 | — | 7 | 2,2 | ≥ 7,5 | ≥ 6,3 | 4…4,6 |
| 5 | 0,8 | — | 8 | 2,7 | ≥ 8,6 | ≥ 7,2 | 5…5,75 |
| 6 | 1 | — | 10 | 3,2 | ≥ 10,9 | ≥ 9 | 6…6,75 |
| 8 | 1,25 | 1 | 13 | 4 | ≥ 14,2 | ≥ 11,7 | 8…8,75 |
| 10 | 1,5 | 1,25 | 16 | 5 | ≥ 17,6 | ≥ 14,5 | 10…10,8 |
| 12 | 1,75 | 1,25 | 18 | 6 | ≥ 19,9 | ≥ 16,5 | 12…13 |
| (14) | 2 | 1,5 | 21 | 7 | ≥ 22,8 | ≥ 19,2 | 14…15,1 |
| 16 | 2 | 1,5 | 24 | 8 | ≥ 26,2 | ≥ 22 | 16…17,3 |
| (18) | 2,5 | 1,5 | 27 | 9 | ≥ 29,6 | ≥ 24,8 | 18…19,4 |
| 20 | 2,5 | 1,5 | 30 | 10 | ≥ 33 | ≥ 27,7 | 20…21,6 |
| (22) | 2,5 | 1,5 | 34 | 11 | ≥ 37,3 | ≥ 31,4 | 22…23,8 |
| 24 | 3 | 2 | 36 | 12 | ≥ 39,6 | ≥ 33,2 | 24…25,9 |
| (27) | 3 | 2 | 41 | 13,5 | ≥ 45,2 | ≥ 38 | 27…29,2 |
| 30 | 3,5 | 2 | 46 | 15 | ≥ 50,9 | ≥ 42,7 | 30…32,4 |
| 36 | 4 | 3 | 55 | 18 | ≥ 60,8 | ≥ 51,1 | 36…38,9 |
| 42 | 4,5 | 3 | 65 | 21 | ≥ 71,3 | ≥ 59,9 | 42…45,4 |
| 48 | 5 | 3 | 75 | 24 | ≥ 82,6 | ≥ 69,4 | 48…51,8 |
Выбрать строку ГОСТ 5916-70
- S
- Размер под ключ.
- m
- Полная высота гайки.
- e
- Размер между углами.
- dᵥ
- Диаметр опорной поверхности.
- dₐ
- Диаметр входа резьбы.
Исполнения
- Исполнение 1 — две фаски
- Исполнение 2 — одна фаска; до М6 без наружных фасок
| d | S | e ≥ | dᵥ ≥ | кг / 1000 шт. |
|---|---|---|---|---|
| 10 | 17 | ≥ 18,7 | ≥ 15,5 | 6,11 |
| 12 | 19 | ≥ 20,9 | ≥ 17,2 | 8,304 |
| 14 | 22 | ≥ 23,9 | ≥ 20,1 | 13,66 |
| 22 | 32 | ≥ 35 | ≥ 29,5 | 40,43 |
Требования и конструкция
- Все подробные размеры и допуски этой карточки относятся к ГОСТ 5916-70. Запрос DIN сохраняется отдельно и требует проверки размеров, формы опоры и применимости.
- Внутренняя метрическая резьба: ГОСТ 24705, 6H по ГОСТ 16093. Левая резьба — по соглашению по ГОСТ 1759.0 п.1.4.
- ГОСТ 1759.1 задаёт неустановленные допуски и контроль; первичны специальные требования размерного стандарта. Дефекты поверхности — ГОСТ 1759.3. Технические требования — ГОСТ 1759.0.
- Размеры в круглых скобках применять не рекомендуется. Приложение 2 задаёт совместную замену S/e/dᵥ, отдельное смешивание столбцов не допускается.
- Высота m не равна полной или эффективной длине резьбы. Выбор прочности требует выполнения условий ГОСТ 1759.5 по высоте, эффективной длине и материалу; наличие не подтверждено.
- Исполнение 2 при d≤6 мм имеет наружный профиль без фасок; при d>6 мм — одну наружную фаску. Это не отдельный ряд диаметров.
- Высота m: h14 для d≤12; h15 для 12<d≤18; h16 для d>18. Для М1–М6 из прутка предельные отклонения высоты назначает соответствующий стандарт на материал; приведённый выбор показывает основной вариант, особое изготовление задаётся в требованиях.
- Для низких гаек с 0,5d≤m<0,8d предусмотрены классы 04/05; ведущий ноль значащий. Условия эффективной длины резьбы проверяются независимо; по одной высоте класс не назначается.
Наружный профиль показан по собственному нормативному рисунку; незаданные переходы условные. Высота m не задаёт точную длину полного профиля резьбы.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол наружной фаски | 15…30 | ° |
| β | Угол входа резьбы | 90…120 | ° |
| Ra | Резьба | 6,3 | мкм |
| Ra | Опора | 6,3 | мкм |
| Ra | Прочие поверхности | 12,5 | мкм |
Источник размеров: ГОСТ 5916-70, Издание февраля 2010 года, изменения № 2–7; Чертёж, таблица, примечания и приложения 1–2.
Теоретическая масса — ГОСТ 5916-70
Справочная теоретическая масса 1000 стальных гаек с основным (крупным) шагом исполнения 1. Алюминиевый сплав: коэффициент 0,356; латунь: 1,080. Не масса поставки.
| d | Исполнение | кг / 1000 шт. | Примечание |
|---|---|---|---|
| 1 | 1 | 0,037 | |
| 1,4 | 1 | 0,038 | |
| 1,6 | 1 | 0,057 | |
| 2 | 1 | 0,074 | |
| 2,5 | 1 | 0,163 | |
| 3 | 1 | 0,218 | |
| 3,5 | 1 | 0,276 | |
| 4 | 1 | 0,431 | |
| 5 | 1 | 0,656 | |
| 6 | 1 | 1,254 | |
| 8 | 1 | 2,667 | |
| 10 | 1 | 5,02 | |
| 12 | 1 | 6,84 | |
| 14 | 1 | 11,67 | |
| 16 | 1 | 17,68 | |
| 18 | 1 | 25,98 | |
| 20 | 1 | 35,53 | |
| 22 | 1 | 50,01 | |
| 24 | 1 | 59,79 | |
| 27 | 1 | 88,06 | |
| 30 | 1 | 127,15 | |
| 36 | 1 | 216,99 | |
| 42 | 1 | 360,63 | |
| 48 | 1 | 558,12 |
DIN 439-2 · точность A до М16; B свыше М16
DIN 439-2:1987-10; размерная таблица русского перевода
| d | Основной (крупный) P | Мелкие P | h | S | e |
|---|---|---|---|---|---|
| 1,6 | 0,35 | — | 1 [0,75…1] | 3,2 [3,08…3,2] | — |
| 1,8 | 0,35 | — | 1,1 [0,85…1,1] | 3,5 [3,38…3,5] | — |
| 2 | 0,4 | — | 1,2 [0,95…1,2] | 4 [3,82…4] | — |
| 2,5 | 0,45 | — | 1,6 [1,35…1,6] | 5 [4,82…5] | — |
| 3 | 0,5 | — | 1,8 [1,55…1,8] | 5,5 [5,32…5,5] | — |
| 3,5 | 0,6 | — | 2 [1,75…2] | 6 [5,82…6] | — |
| 4 | 0,7 | — | 2,2 [1,95…2,2] | 7 [6,78…7] | — |
| 5 | 0,8 | — | 2,7 [2,45…2,7] | 8 [7,78…8] | — |
| 6 | 1 | — | 3,2 [2,9…3,2] | 10 [9,78…10] | — |
| 8 | 1,25 | 1 | 4 [3,7…4] | 13 [12,73…13] | ≥ 14,38 |
| 10 | 1,5 | 1, 1,25 | 5 [4,7…5] | 17 [16,73…17] | ≥ 18,9 |
| 12 | 1,75 | 1,25, 1,5 | 6 [5,7…6] | 19 [18,67…19] | ≥ 21,1 |
| 14 | 2 | 1,5 | 7 [6,42…7] | 22 [21,67…22] | ≥ 24,49 |
| 16 | 2 | 1,5 | 8 [7,42…8] | 24 [23,67…24] | ≥ 26,75 |
| 18 | 2,5 | 1,5, 2 | 9 [8,42…9] | 27 [26,16…27] | ≥ 29,56 |
| 20 | 2,5 | 1,5, 2 | 10 [9,1…10] | 30 [29,16…30] | ≥ 32,95 |
| 22 | 2,5 | 1,5, 2 | 11 [9,9…11] | 32 [31…32] | ≥ 35,03 |
| 24 | 3 | 1,5, 2 | 12 [10,9…12] | 36 [35…36] | ≥ 39,55 |
| 27 | 3 | 1,5, 2 | 13,5 [12,4…13,5] | 41 [40…41] | ≥ 45,2 |
| 30 | 3,5 | 1,5, 2 | 15 [13,9…15] | 46 [45…46] | ≥ 50,85 |
| 33 | 3,5 | 1,5, 2 | 16,5 [15,4…16,5] | 50 [49…50] | ≥ 55,37 |
| 36 | 4 | 1,5, 2, 3 | 18 [16,9…18] | 55 [53,8…55] | ≥ 60,79 |
| 39 | 4 | 1,5, 2, 3 | 19,5 [18,2…19,5] | 60 [58,8…60] | ≥ 66,44 |
| 42 | 4,5 | 1,5, 2, 3 | 21 [19,7…21] | 65 [63,1…65] | ≥ 71,3 |
| 45 | 4,5 | 1,5, 2, 3 | 22,5 [21,2…22,5] | 70 [68,1…70] | ≥ 76,95 |
| 48 | 5 | 1,5, 2, 3 | 24 [22,7…24] | 75 [73,1…75] | ≥ 82,6 |
| 52 | 5 | 1,5, 2, 3 | 26 [24,7…26] | 80 [78,1…80] | ≥ 88,25 |
Выбрать строку DIN 439-2
- h
- Полная высота.
- S
- Размер под ключ.
- e
- Размер между противоположными углами.
Исполнения
- Основное исполнение
Требования и конструкция
- Диаметр, числовой шаг, материал, класс прочности и покрытие задаются отдельно.
- Геометрия этой ветви не подтверждает взаимозаменяемость с другими стандартами.
- DIN 439-2 — с фаской. Высоты и S не подменяются DIN 936 или ISO 4035.
- Для стальных изделий меньше М3 в переводе указана твёрдость 14H; М3–М39 — классы 04/05, свыше — по согласованию.
- Нечёткие и противоречивые ячейки e для М1,6–М6 в доступном переводе исключены.
Чертёж построен по размерам выбранной ветви. Фаски показаны условно, если их размеры не заданы.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, DIN 439-2:1987-10; размерная таблица русского перевода; Размерная таблица и конструктивная схема.
DIN 439-1 · точность В
Каталожная геометрия DIN 439-1:1987-10
| d | Основной (крупный) P | Мелкие P | h | S | e |
|---|---|---|---|---|---|
| 1,6 | 0,35 | — | 1 [0,6…1] | 3,2 [≤ 3,2] | ≥ 3,28 |
| 2 | 0,4 | — | 1,2 [0,8…1,2] | 4 [≤ 4] | ≥ 4,18 |
| 2,5 | 0,45 | — | 1,6 [1,2…1,6] | 5 [≤ 5] | ≥ 5,31 |
| 3 | 0,5 | — | 1,8 [1,4…1,8] | 5,5 [≤ 5,5] | — |
| 3,5 | 0,6 | — | 2 [1,6…2] | 6 [≤ 6] | ≥ 6,44 |
| 4 | 0,7 | — | 2,2 [1,8…2,2] | 7 [≤ 7] | ≥ 7,5 |
| 5 | 0,8 | — | 2,7 [2,3…2,7] | 8 [≤ 8] | ≥ 8,63 |
| 6 | 1 | — | 3,2 [2,72…3,2] | 10 [≤ 10] | ≥ 10,89 |
| 8 | 1,25 | 1 | 4 [3,52…4] | 13 [≤ 13] | ≥ 14,2 |
| 10 | 1,5 | 1 | 5 [4,52…5] | 17 [≤ 17] | ≥ 18,72 |
Выбрать строку DIN 439-1
- h
- Полная высота.
- S
- Размер под ключ.
- e
- Размер между противоположными углами.
Исполнения
- Без наружной фаски
Требования и конструкция
- Диаметр, числовой шаг, материал, класс прочности и покрытие задаются отдельно.
- Геометрия этой ветви не подтверждает взаимозаменяемость с другими стандартами.
- В каталожных источниках e для М3 различается на 0,01 мм; эта ячейка исключена.
- Поле допуска резьбы не установлено просмотренной размерной таблицей; 6H автоматически не назначается.
Низкая гайка без наружной фаски, отдельное исполнение DIN 439-1. Вход резьбы условный; размеры фаски не назначаются.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Каталожная геометрия DIN 439-1:1987-10; Размерная таблица и конструктивная схема.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Для шестигранных гаек по ГОСТ 1759.1: S класса А — h13 до 32 мм, далее h14; класса В — h14 до 19 мм, h15 до 60 мм, далее h16. Высота m класса А — h14 при m ≥ 1 мм, ниже h13; класса В — h16, если в размерном стандарте не указано иное. ГОСТ 5916 задаёт специальные поля высоты по диаметру резьбы (см. требования выше). Поле назначается по номиналу самого размера. Геометрические допуски относятся к указанным в таблице базам.
ГОСТ 1759.0 разделяет класс точности, механические свойства, материал и покрытие. Применимость ГОСТ 1759.5 определяется диаметром, высотой и типом изделия; самостопорящиеся и специальные гайки имеют отдельные требования. Обозначения классов низких гаек 04 и 05 сохраняют начальный ноль.
Механические требования: ГОСТ 1759.5-87
Углеродистые нелегированные и легированные стали; метрическая резьба М1–М48, 6H, размер под ключ по ГОСТ 24671, номинальная высота не менее 0,5d. Самостопорящиеся гайки, специальная свариваемость, повышенная коррозионная стойкость и работа вне −50…+300 °C (автоматная сталь выше +250 °C) не входят в эту область.
| Классы гайки | Номинальная высота | Эффективная длина резьбы |
|---|---|---|
| 04, 05 | 0,5d ≤ m < 0,8d | 0,4d ≤ l < 0,6d |
| 4, 5, 6, 8, 9, 10, 12 | m ≥ 0,8d | l ≥ 0,6d |
- Высота гайки и эффективная длина резьбы — независимые условия; выбор класса по одному значению m не выполняется.
- Числа 04 и 05 — классы гаек; ведущий ноль значащий. Болтовые классы 8.8 и 10.9 не являются классами гайки.
- Твёрдость таблицы 4 относится только к основному (крупному) шагу. Минимумы обязательны для термообработанных гаек и гаек, не испытываемых пробной нагрузкой; для остальных приведены справочно.
- Классы 05, 8 при d>16, 10, 12 подлежат закалке и отпуску; для 8/10 при высоте не менее 0,9d допускается исключение по п.2.2.
- Нагрузки и моменты затяжки здесь не рассчитываются; механические свойства конкретного заказа подтверждаются испытаниями и документами.
- Контроль по разделу 4: осевую пробную нагрузку выдерживают 15 с; после испытания гайка должна отвинчиваться вручную (допустим предварительный поворот ключом до 1/2 оборота). Для d≥5 испытание пробной нагрузкой является решающим.
- Твёрдость проверяют по трём точкам опорной поверхности через 120°; при разногласиях — продольное сечение, метод Виккерса является решающим. Рекомендуемые марки приложения не являются обязательным назначением стали.
Поверхность: ГОСТ 1759.3-83
Шестигранные гайки М1–М48; распространение на другие формы допускается стандартом, но не принимается автоматически.
- Трещины напряжения недопустимы независимо от размера.
- Штамповочные трещины: на каждой опоре не более двух на всю ширину; переход в резьбу не далее одного витка; глубина ≤0,5P и ширина ≤0,3 мм. На внутренней фаске со стороны фланца допустима трещина, не заходящая на резьбу.
- Трещины сдвига, раскатанные пузыри и рванины не выходят на опорную поверхность шестигранника. Сохраняются минимальные S и e; ширина ≤0,025S+0,25 мм, глубина ≤0,04d. Для боковой поверхности фланца/бурта не более одной шириной 0,08dc; остальные ≤0,04dc.
- Трещины от рисок: ширина ≤0,013d до М36 включительно, выше ≤0,02d.
- Складки недопустимы на опоре гайки с фланцем/буртом и одновременно на обеих опорах остальных гаек.
- Заусенцы и вмятины не должны мешать проходному резьбовому калибру; выкрашивание не длиннее половины витка.
- Следы инструмента по таблице 2: Ra на опоре А ≤6,3 мкм, В ≤12,5; на боковом профиле резьбы ≤12,5; на гранях А ≤25, В не регламентируется этим пунктом. Более строгие требования чертежа сохраняются.
| Диаметр | Глубина рябизны ≤ | Доля опорной поверхности ≤ |
|---|---|---|
| до М14 | 0,25 мм | 5 % |
| св. М14 до М24 | 0,017d | 7 % |
| св. М24 до М48 | 0,02d | 10 % |
Оценка вида дефекта выполняется по нормативу. При необходимости глубину определяют металлографическим шлифом; допускаются магнитные методы. Геометрическая схема карточки не является контролем качества поставленной детали.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М10×1,5-6H (S16) ГОСТ 5916-70
Начальный пример. Издание февраля 2010 года, изменения № 2–7
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 10 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Шаг резьбы | 1,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Размер под ключ | 16 | h14 | 15,57 | 16 | мм | Расстояние между двумя противоположными параллельными гранями. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Полная высота гайки | 5 | h14 | 4,7 | 5 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Размер между углами | — | — | 17,6 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Диаметр опорной поверхности | — | — | 14,5 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Диаметр входа резьбы | — | — | 10 | 10,8 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Угол входа резьбы | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Внутренний диаметр резьбы | 8,376 | 6H | 8,376 | 8,676 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 9,026 | 6H | 9,026 | 9,206 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 10 | — | 10 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Симметричность граней | — | — | — | 0,86 | мм | Ось внутренней резьбы; диаметральный допуск 2IT14(S), А и В. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Перпендикулярность граней опоре | — | — | — | 0,17 | мм | Грани относительно опорной поверхности; номинальная высота шестигранной части 5 мм. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Перпендикулярность опоры | — | — | — | 0,34 | мм | Опорная плоскость к оси резьбы на диаметре 0,8S. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Резьба | — | — | — | 6,3 | мкм | Резьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Опорные поверхности | — | — | — | 6,3 | мкм | Опорные поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Прочие поверхности | — | — | — | 12,5 | мкм | Прочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 5916-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
