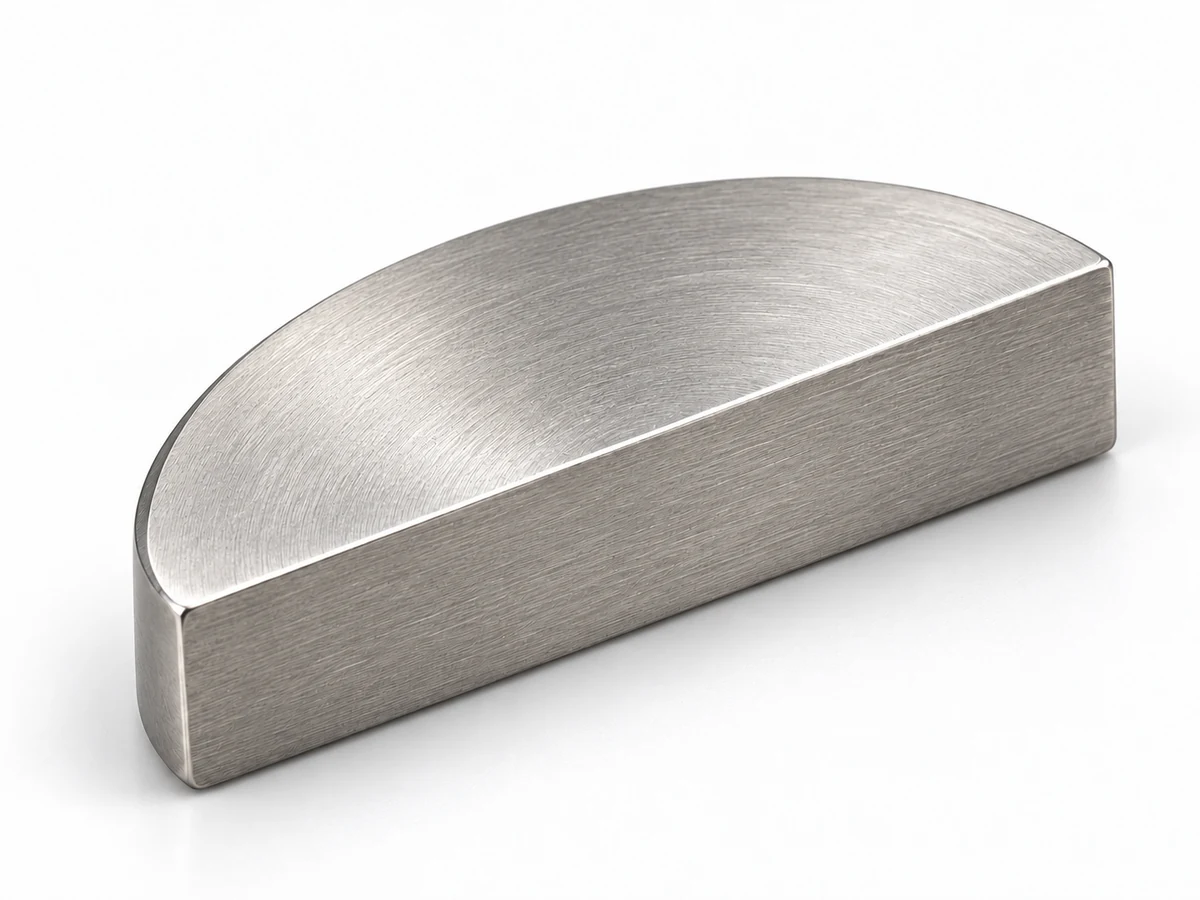

ГОСТ 24071-97 Сегментные шпонки нормальной и низкой формы
Сегментные шпонки и соответствующие пазы для цилиндрических валов общего назначения. Ширина b, высота h₁ и диаметр сегмента D совместно определяют размер шпонки.
Нормальная и низкая формы различаются высотой; низкая применяется по согласованию. Для заказа укажите b × h₁ × D и форму, а не длину болта или класс прочности резьбового крепежа.
Применение стандарта в РФ
Статус документа в фонде: Действует.
Действует по просмотренной карточке Росстандарта; сведений об ограничении применения в ней не обнаружено.
Проверка источника статуса: 2026-10-01. Росстандарт ↗
Изменения, поправки и даты
- Поправка · ИУС 4-2010
Для шпонки 6 × 9 × 22 в таблице 2 радиус R не менее исправлен с 0,25 на 0,16 мм. Таблица 1 не изменяется.
Введено: 2010-04-29; зарегистрировано: 2010-04-29. Росстандарт ↗
Подбор по размерам
Выберите изделие и проверьте геометрию

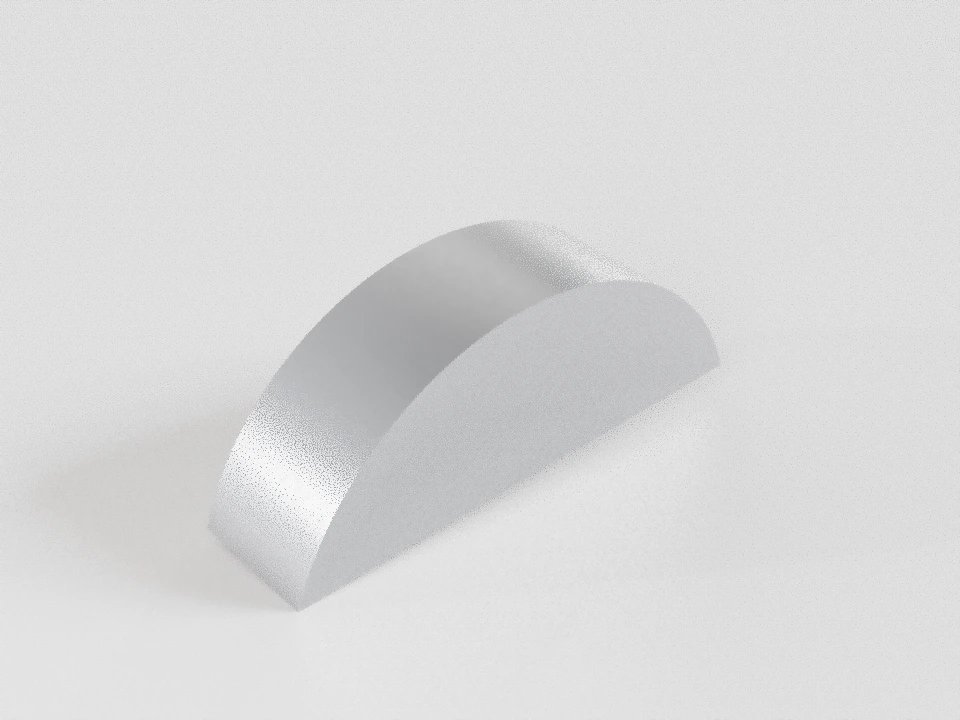

ГОСТ 24071-97, таблицы 1–3; учтена поправка ИУС 4-2010. Все 16 исходных сечений сохранены.
ГОСТ 24071-97 · 1 × 1,4 × D4 · нормальная
Выберите обозначение на чертеже или в таблице, чтобы увидеть смысл и статус размера.
| Обозначение | Параметр | Значение | Пределы | Основание и пояснение |
|---|---|---|---|---|
| Ширина шпонки | 1 мм | табличное. h9 | ||
| Высота нормальной формы | 1,4 мм | табличное. h11 | ||
| Диаметр исходной окружности | 4 мм | табличное. h12 | ||
| Фаска | не задано мм | min 0,16 · max 0,25 | табличное | |
| Радиус кромок паза | не задано мм | min 0,08 · max 0,16 | табличное | |
| Глубина паза вала | 1 мм | табличное | ||
| Глубина паза втулки | 0,6 мм | табличное | ||
| Рекомендуемый диаметр вала | не задано мм | min 3 · max 4 | табличное. нижняя граница исключена; верхняя включена. Ряд 1 | |
| Выбранный вал для схемы | 3,5 мм | выбранный внутри интервала | ||
| Поле ширины паза вала | N9 | табличное | ||
| Поле ширины паза втулки | Js9 | табличное | ||
| База контроля вала | 2,5 мм | расчёт | ||
| База контроля втулки | 4,1 мм | расчёт | ||
| Верхний зазор номинальной сборки | 0,2 мм | расчёт t₁+t₂−h |
Сравнение в одном масштабе
Как используется изделие
Последовательность переключается вручную. Размер выбранного изделия сохранён; соседние детали показаны условно.
Основание размеров и ограничения
- Нормальная форма задаётся окружностью D и высотой h₁. Низкая форма имеет h₂ = 0,8h₁ с допустимым округлением до 0,1 мм; снизу удалён сегмент, верхняя хорда сохранена.
- У низкой формы ось исходной окружности и положение верхней поверхности в сборке не меняются. Между плоским низом и круглым дном паза остаётся зазор.
- Ряд 1 диаметров вала — соединение с передачей момента шпонкой. Ряд 2 — передача момента силами трения при натяге; шпонка обеспечивает положение деталей.
- Шпонка: b h9, h₁ h11, D h12. Нормальное соединение: паз вала N9, втулки Js9; плотное: P9 и P9.
- Для 6×9×22 минимальный радиус R паза равен 0,16 мм по поправке ИУС 4-2010; ошибочные 0,25 мм не применяются.
Печатный лист выбранного изделия
ПКФ «Стандарт» · /catalog/keys/gost-24071-97/
Лист выбранного изделия
ГОСТ 24071-97 · 1 × 1,4 × D4 · нормальная
ГОСТ 24071-97, таблицы 1–3; учтена поправка ИУС 4-2010. Все 16 исходных сечений сохранены.
| Обозначение | Параметр | Значение | Пределы | Основание и пояснение |
|---|---|---|---|---|
| Ширина шпонки | 1 мм | табличное. h9 | ||
| Высота нормальной формы | 1,4 мм | табличное. h11 | ||
| Диаметр исходной окружности | 4 мм | табличное. h12 | ||
| Фаска | не задано мм | min 0,16 · max 0,25 | табличное | |
| Радиус кромок паза | не задано мм | min 0,08 · max 0,16 | табличное | |
| Глубина паза вала | 1 мм | табличное | ||
| Глубина паза втулки | 0,6 мм | табличное | ||
| Рекомендуемый диаметр вала | не задано мм | min 3 · max 4 | табличное. нижняя граница исключена; верхняя включена. Ряд 1 | |
| Выбранный вал для схемы | 3,5 мм | выбранный внутри интервала | ||
| Поле ширины паза вала | N9 | табличное | ||
| Поле ширины паза втулки | Js9 | табличное | ||
| База контроля вала | 2,5 мм | расчёт | ||
| База контроля втулки | 4,1 мм | расчёт | ||
| Верхний зазор номинальной сборки | 0,2 мм | расчёт t₁+t₂−h |
Требования к заказу
- Количество
- не задано
- Материал
- не задано
- Прочность
- не задано
- Покрытие
- не задано
- Комментарий
- не задано
Условия применения данных
- Нормальная форма задаётся окружностью D и высотой h₁. Низкая форма имеет h₂ = 0,8h₁ с допустимым округлением до 0,1 мм; снизу удалён сегмент, верхняя хорда сохранена.
- У низкой формы ось исходной окружности и положение верхней поверхности в сборке не меняются. Между плоским низом и круглым дном паза остаётся зазор.
- Ряд 1 диаметров вала — соединение с передачей момента шпонкой. Ряд 2 — передача момента силами трения при натяге; шпонка обеспечивает положение деталей.
- Шпонка: b h9, h₁ h11, D h12. Нормальное соединение: паз вала N9, втулки Js9; плотное: P9 и P9.
- Для 6×9×22 минимальный радиус R паза равен 0,16 мм по поправке ИУС 4-2010; ошибочные 0,25 мм не применяются.
Параметры для согласования. Геометрия не подтверждает наличие, характеристики партии или пригодность конкретного соединения. Выбранные поля допусков и пределы не заменяются величинами, использованными для рисунка.
ПКФ «Стандарт» · /catalog/keys/gost-24071-97/
Лист выбранного изделия
ГОСТ 24071-97 · 1 × 1,4 × D4 · нормальная
ГОСТ 24071-97, таблицы 1–3; учтена поправка ИУС 4-2010. Все 16 исходных сечений сохранены.
| Обозначение | Параметр | Значение | Пределы | Основание и пояснение |
|---|---|---|---|---|
| Ширина шпонки | 1 мм | табличное. h9 | ||
| Высота нормальной формы | 1,4 мм | табличное. h11 | ||
| Диаметр исходной окружности | 4 мм | табличное. h12 | ||
| Фаска | не задано мм | min 0,16 · max 0,25 | табличное | |
| Радиус кромок паза | не задано мм | min 0,08 · max 0,16 | табличное | |
| Глубина паза вала | 1 мм | табличное | ||
| Глубина паза втулки | 0,6 мм | табличное | ||
| Рекомендуемый диаметр вала | не задано мм | min 3 · max 4 | табличное. нижняя граница исключена; верхняя включена. Ряд 1 | |
| Выбранный вал для схемы | 3,5 мм | выбранный внутри интервала | ||
| Поле ширины паза вала | N9 | табличное | ||
| Поле ширины паза втулки | Js9 | табличное | ||
| База контроля вала | 2,5 мм | расчёт | ||
| База контроля втулки | 4,1 мм | расчёт | ||
| Верхний зазор номинальной сборки | 0,2 мм | расчёт t₁+t₂−h |
Требования к заказу
- Количество
- не задано
- Материал
- не задано
- Прочность
- не задано
- Покрытие
- не задано
- Комментарий
- не задано
Условия применения данных
- Нормальная форма задаётся окружностью D и высотой h₁. Низкая форма имеет h₂ = 0,8h₁ с допустимым округлением до 0,1 мм; снизу удалён сегмент, верхняя хорда сохранена.
- У низкой формы ось исходной окружности и положение верхней поверхности в сборке не меняются. Между плоским низом и круглым дном паза остаётся зазор.
- Ряд 1 диаметров вала — соединение с передачей момента шпонкой. Ряд 2 — передача момента силами трения при натяге; шпонка обеспечивает положение деталей.
- Шпонка: b h9, h₁ h11, D h12. Нормальное соединение: паз вала N9, втулки Js9; плотное: P9 и P9.
- Для 6×9×22 минимальный радиус R паза равен 0,16 мм по поправке ИУС 4-2010; ошибочные 0,25 мм не применяются.
Параметры для согласования. Геометрия не подтверждает наличие, характеристики партии или пригодность конкретного соединения. Выбранные поля допусков и пределы не заменяются величинами, использованными для рисунка.
Нормативная геометрия
Стандарт предусматривает
- Материал
- Сталь после окончательной обработки с временным сопротивлением не ниже 590 Н/мм², если стороны не договорились иначе
- Допуски
- b — h9 (иной допуск по соглашению), h₁ — h11, D — h12
- Выбор соединения
- Серия 1 — передача крутящего момента; серия 2 — фиксация при неподвижной посадке, где момент передаётся трением
ИПК Издательство стандартов, 2000; поправка ИУС 4-2010 проверена отдельно. Проверка содержания: проверена только часть. Проверена техническая основа выбранных размеров и параметрической схемы. ГОСТ 24071-97, таблицы 1–3; учтена поправка ИУС 4-2010. Все 16 исходных сечений сохранены. Характеристики партии и полный ряд за пределами этой области не подтверждены.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Размеры по стандарту
Обозначения в этих таблицах
- b
- Ширина, мм
- h₁
- Высота нормальной формы, мм
- D
- Диаметр сегмента, мм
- s min
- Фаска, не менее, мм
- s max
- Фаска, не более, мм
min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.
Проверенная выборка размеров
Сегментные шпонки нормальной и низкой формы — размеры
Таблица относится к нормальной форме. Одинаковая ширина b встречается у нескольких высот и диаметров; выбирать только по b нельзя.
Проверка этой таблицы: 2026-10-01. Все 16 строк и 5 показанных геометрических колонок таблицы 1 сверены визуально. Численные отклонения, низкая форма и таблицы пазов сюда не перенесены.
ИПК Издательство стандартов, 2000; поправка ИУС 4-2010 проверена отдельно. Источник: ГОСТ 24071-97. Таблица 1, с. 2 (PDF 4)
| b ммШирина | h₁ ммВысота нормальной формы | D ммДиаметр сегмента | s min ммФаска, не менее | s max ммФаска, не более |
|---|---|---|---|---|
| 1 | 1,4 | 4 | 0,16 | 0,25 |
| 1,5 | 2,6 | 7 | 0,16 | 0,25 |
| 2 | 2,6 | 7 | 0,16 | 0,25 |
| 2 | 3,7 | 10 | 0,16 | 0,25 |
| 2,5 | 3,7 | 10 | 0,16 | 0,25 |
| 3 | 5 | 13 | 0,16 | 0,25 |
| 3 | 6,5 | 16 | 0,16 | 0,25 |
| 4 | 6,5 | 16 | 0,25 | 0,4 |
| 4 | 7,5 | 19 | 0,25 | 0,4 |
| 5 | 6,5 | 16 | 0,25 | 0,4 |
| 5 | 7,5 | 19 | 0,25 | 0,4 |
| 5 | 9 | 22 | 0,25 | 0,4 |
| 6 | 9 | 22 | 0,25 | 0,4 |
| 6 | 10 | 25 | 0,25 | 0,4 |
| 8 | 11 | 28 | 0,4 | 0,6 |
| 10 | 13 | 32 | 0,4 | 0,6 |
