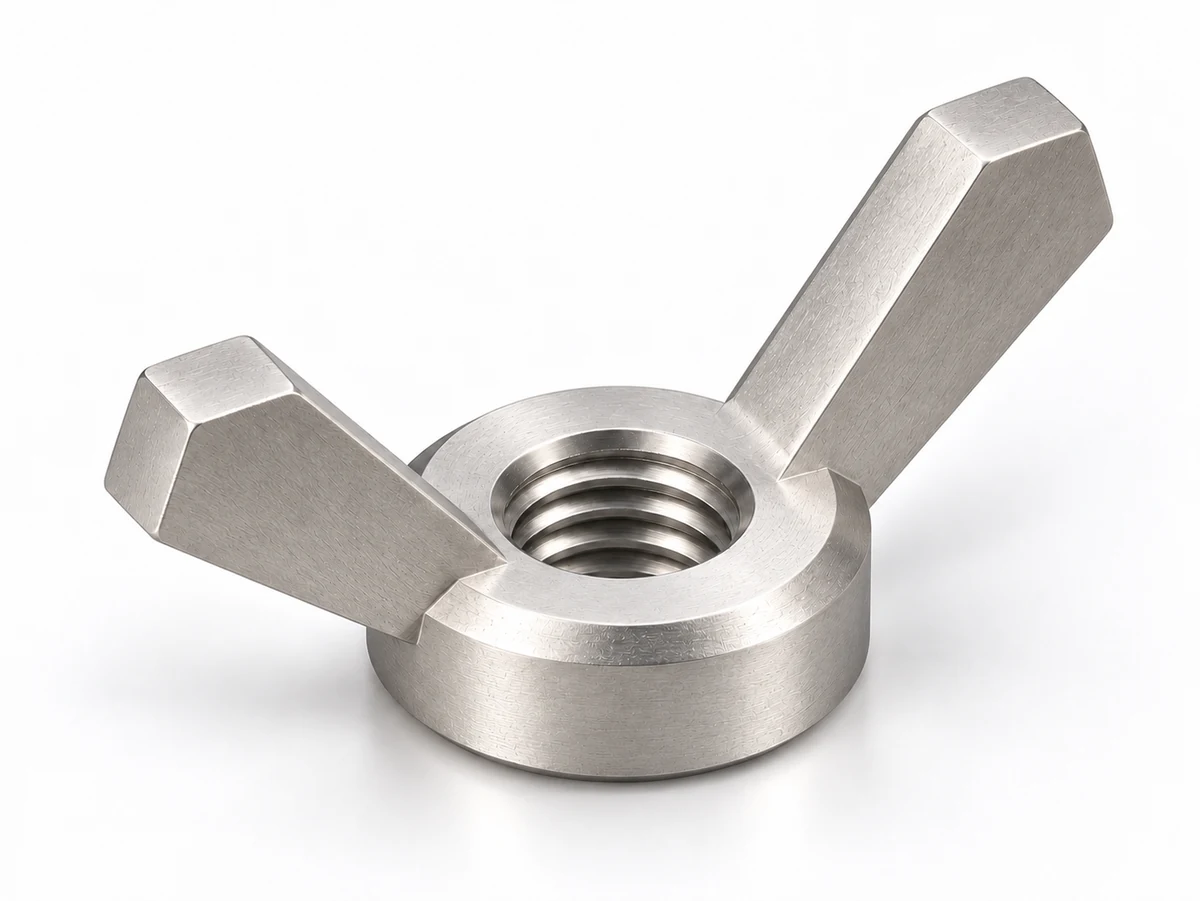

DIN 315 — Барашковые гайки
Две самостоятельные каталожные формы лепестков DIN 315: прямоугольные М3–М12 и округлые М3–М24.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.

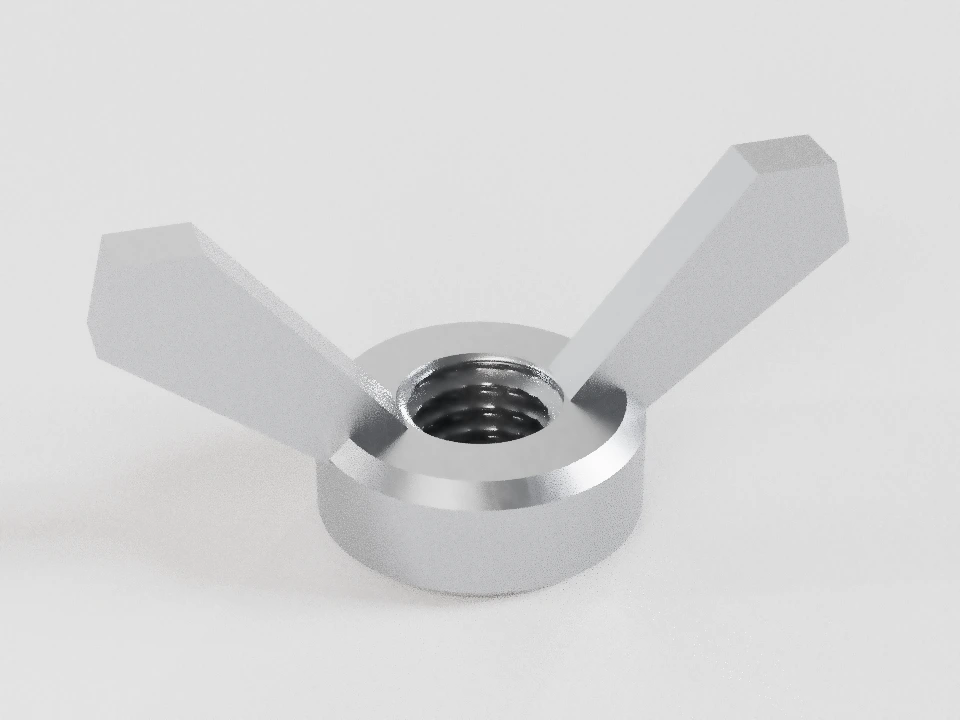

Гайка М6×1 DIN 315 — прямоугольные лепестки
Гайка М6×1 DIN 315 — прямоугольные лепестки
- Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
- Размерный ряд каталожный; отдельные требования уточняются.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 6 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Шаг резьбы | 1 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Диаметр основания корпуса | 11,9 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Размах лепестков | 26,8 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Полная высота | 12,9 | — | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Высота резьбового корпуса | 4,9 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Внутренний диаметр резьбы | 4,917 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 5,35 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 6 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
Применение
Ручное крепление
Ушки позволяют перемещать гайку рукой при креплении съёмной детали.
Проверить доступ, форму ушек и условия соединения. Универсальное ручное усилие не назначается.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
DIN 315 — прямоугольные лепестки · точность Не установлена
Редакция не установлена
| d | Основной (крупный) P | Мелкие P | D | e | h | m |
|---|---|---|---|---|---|---|
| 3 | 0,5 | — | 7,8 | 18,5 | 8,8 | 3 |
| 4 | 0,7 | — | 7,8 | 18,5 | 8,8 | 3 |
| 5 | 0,8 | — | 9,5 | 22 | 10,5 | 4 |
| 6 | 1 | — | 11,9 | 26,8 | 12,9 | 4,9 |
| 8 | 1,25 | — | 13,5 | 30,3 | 14,8 | 5,4 |
| 10 | 1,5 | — | 15,3 | 35,3 | 17,3 | 6,3 |
| 12 | 1,75 | — | 20,5 | 47,5 | 22,5 | 7,9 |
Выбрать строку DIN 315 — прямоугольные лепестки
- D
- Диаметр основания корпуса.
- e
- Размах лепестков.
- h
- Полная высота.
- m
- Высота резьбового корпуса.
Исполнения
- Прямоугольные лепестки
Требования и конструкция
- Ручное крепление съёмной детали без назначения универсального ручного момента.
- Размах лепестков, полная высота и высота резьбового корпуса различаются. Контур лепестка вне табличных размеров показан условно.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Редакция не установлена; Размерная таблица и схема.
DIN 315 — округлые лепестки · точность Не установлена
Редакция не установлена
| d | Основной (крупный) P | Мелкие P | d₂ | e | h | m | d₃ |
|---|---|---|---|---|---|---|---|
| 3 | 0,5 | — | 7 | 19 | 9,5 | 3,9 | 6 |
| 4 | 0,7 | — | 8 | 20 | 10,5 | 4,6 | 7 |
| 5 | 0,8 | — | 11 | 26 | 13 | 6,5 | 9 |
| 6 | 1 | — | 13 | 33 | 17 | 8 | 11 |
| 8 | 1,25 | — | 16 | 39 | 20 | 10 | 12,5 |
| 10 | 1,5 | — | 20 | 51 | 25 | 12 | 16,5 |
| 12 | 1,75 | — | 23 | 65 | 33,5 | 14 | 19,5 |
| 14 | 2 | — | 21,5 | 63,5 | 32,3 | 12 | — |
| 16 | 2 | — | 29 | 73 | 37,5 | 17 | 23 |
| 20 | 2,5 | — | 35 | 90 | 46,5 | 21 | 29 |
| 24 | 3 | — | 44 | 110 | 56,5 | 25 | 37,5 |
Выбрать строку DIN 315 — округлые лепестки
- d₂
- Диаметр основания корпуса.
- e
- Размах лепестков.
- h
- Полная высота.
- m
- Высота резьбового корпуса.
- d₃
- Верхний диаметр корпуса.
Исполнения
- Округлые лепестки
Требования и конструкция
- Ручное крепление съёмной детали без назначения универсального ручного момента.
- Размах лепестков, полная высота и высота резьбового корпуса различаются. Контур лепестка вне табличных размеров показан условно.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Редакция не установлена; Размерная таблица и схема.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М6×1 DIN 315 — прямоугольные лепестки
Начальный пример. Редакция не установлена
