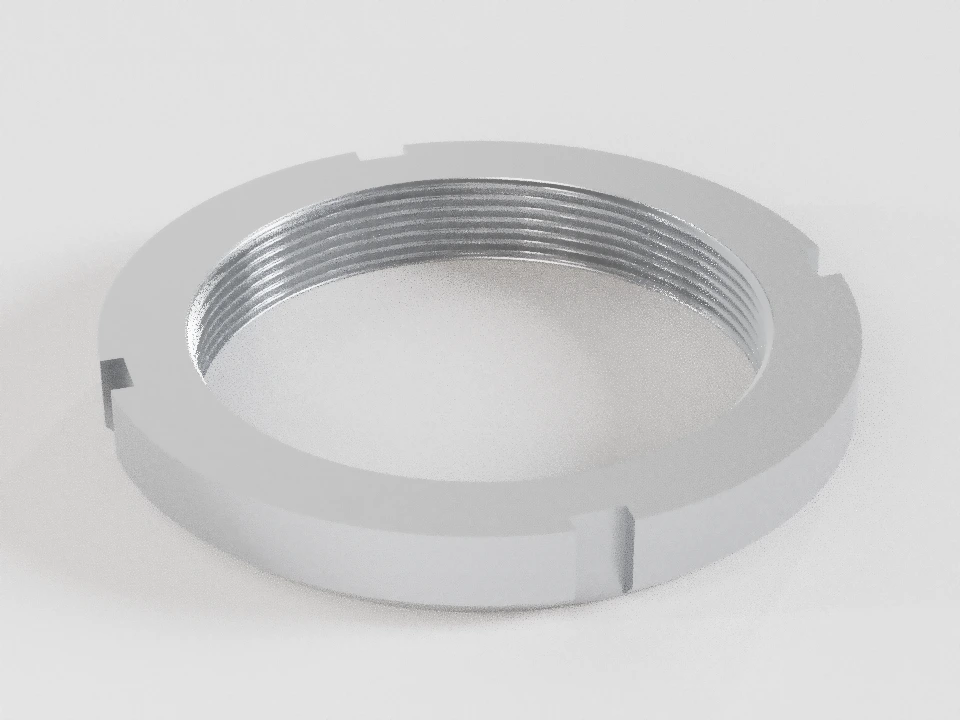

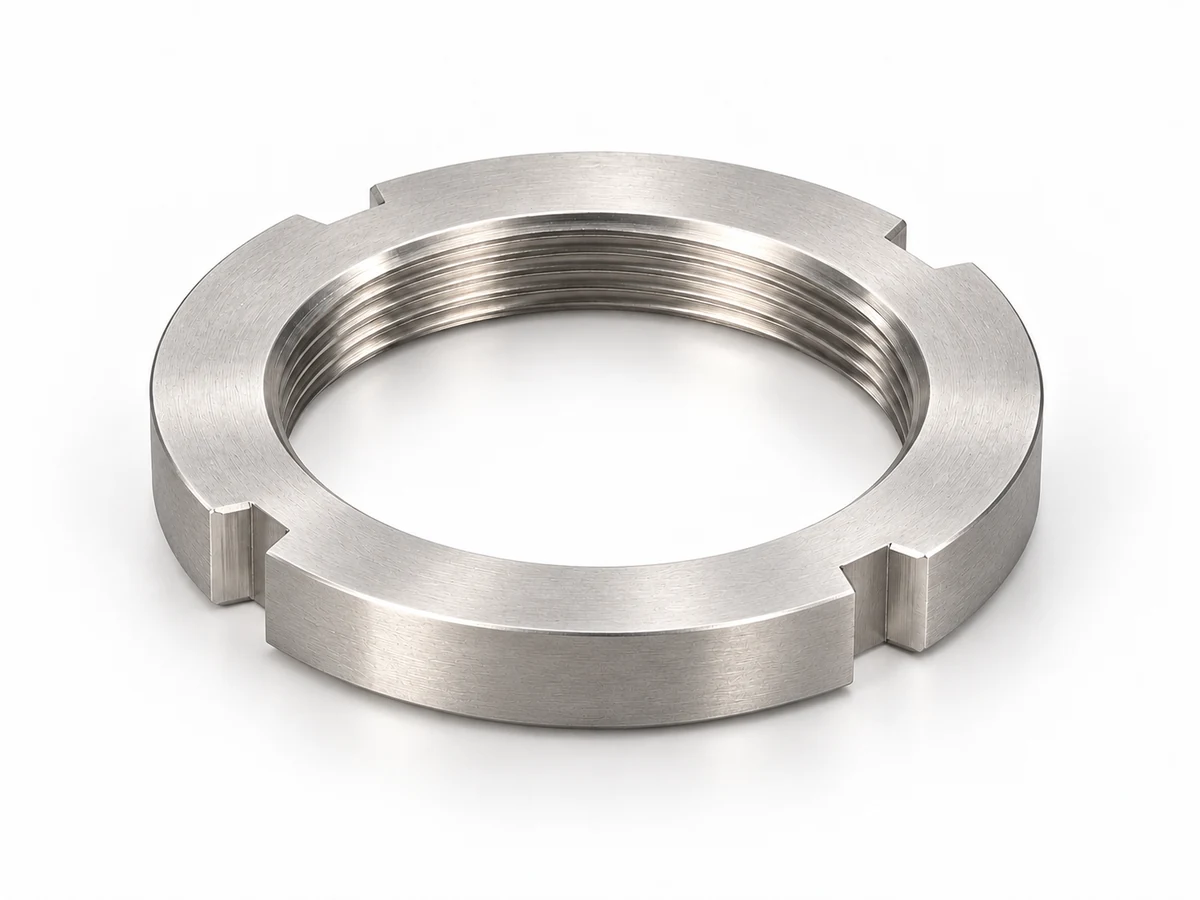

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
DIN 981 — Подшипниковые круглые шлицевые гайки
Круглые шлицевые гайки М10×0,75–М165×3 для подшипникового узла с собственным размерным рядом.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М85×2 DIN 981 — каталожный ряд
Гайка М85×2 DIN 981 — каталожный ряд
- Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
- Размерный ряд каталожный; отдельные требования уточняются.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 85 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Шаг резьбы | 2 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. мелкий шаг. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Наружный диаметр | 110 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Диаметр узкого торца | 102 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Высота | 15 | — | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Ширина шлица | 8 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Радиальная глубина шлица | 3,5 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Число шлицев | 4 | — | — | — | шт. | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Внутренний диаметр резьбы | 82,835 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 83,701 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 85 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
Применение
Крепление на валу
Гайка перемещается по резьбе вала или втулки к опорному элементу. Стопорящая деталь показана принципиально.
Проверить резьбу, опору и подтверждённую пару шайбы/скобы. Номер KM не назначает номер MB автоматически.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
DIN 981 — каталожный ряд · точность Не установлена
Редакция не установлена
| d | Основной (крупный) P | Мелкие P | d₂ | d₁ | h | b | t | n (шт.) |
|---|---|---|---|---|---|---|---|---|
| 10 | — | 0,75 | 18 | 13,5 | 4 | 3 | 2 | 4 |
| 12 | — | 1 | 22 | 17 | 4 | 3 | 2 | 4 |
| 15 | — | 1 | 25 | 21 | 5 | 4 | 2 | 4 |
| 17 | — | 1 | 28 | 24 | 5 | 4 | 2 | 4 |
| 20 | — | 1 | 32 | 26 | 6 | 4 | 2 | 4 |
| 25 | — | 1,5 | 38 | 32 | 7 | 5 | 2 | 4 |
| 30 | — | 1,5 | 45 | 38 | 7 | 5 | 2 | 4 |
| 35 | — | 1,5 | 52 | 44 | 8 | 5 | 2 | 4 |
| 40 | — | 1,5 | 58 | 50 | 9 | 6 | 2,5 | 4 |
| 45 | — | 1,5 | 65 | 56 | 10 | 6 | 2,5 | 4 |
| 50 | — | 1,5 | 70 | 61 | 11 | 6 | 2,5 | 4 |
| 55 | — | 2 | 75 | 67 | 11 | 7 | 3 | 4 |
| 60 | — | 2 | 80 | 73 | 11 | 7 | 3 | 4 |
| 65 | — | 2 | 85 | 79 | 12 | 7 | 3 | 4 |
| 70 | — | 2 | 92 | 85 | 12 | 8 | 3,5 | 4 |
| 75 | — | 2 | 98 | 90 | 13 | 8 | 3,5 | 4 |
| 80 | — | 2 | 105 | 95 | 15 | 8 | 3,5 | 4 |
| 85 | — | 2 | 110 | 102 | 15 | 8 | 3,5 | 4 |
| 90 | — | 2 | 120 | 108 | 16 | 10 | 4 | 4 |
| 95 | — | 2 | 125 | 113 | 17 | 10 | 4 | 4 |
| 100 | — | 2 | 130 | 120 | 18 | 10 | 4 | 4 |
| 105 | — | 2 | 140 | 126 | 18 | 12 | 5 | 4 |
| 110 | — | 2 | 145 | 133 | 19 | 12 | 5 | 4 |
| 115 | — | 2 | 150 | 137 | 19 | 12 | 5 | 4 |
| 120 | — | 2 | 155 | 138 | 20 | 12 | 5 | 4 |
| 125 | — | 2 | 160 | 148 | 21 | 12 | 5 | 4 |
| 130 | — | 2 | 165 | 149 | 21 | 12 | 5 | 4 |
| 135 | — | 2 | 175 | 160 | 22 | 14 | 6 | 4 |
| 140 | — | 2 | 180 | 160 | 22 | 14 | 6 | 4 |
| 145 | — | 2 | 190 | 171 | 24 | 14 | 6 | 4 |
| 150 | — | 2 | 195 | 171 | 24 | 14 | 6 | 4 |
| 155 | — | 3 | 200 | 182 | 25 | 16 | 7 | 4 |
| 160 | — | 3 | 210 | 182 | 25 | 16 | 7 | 4 |
| 165 | — | 3 | 210 | 193 | 26 | 16 | 7 | 4 |
Выбрать строку DIN 981 — каталожный ряд
- d₂
- Наружный диаметр.
- d₁
- Диаметр узкого торца.
- h
- Высота.
- b
- Ширина шлица.
- t
- Радиальная глубина шлица.
- n
- Число шлицев.
Исполнения
- Основная форма
Требования и конструкция
- Подшипниковая гайка опирается на внутреннее кольцо или втулку; ключ вводится в наружные шлицы.
- Стопорная шайба показана как принцип: конкретная пара и паз вала проверяются отдельно, автоматического назначения MB по номеру KM нет.
- Индекс KM не используется для выбора: первичны указанные d и P.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Редакция не установлена; Размерная таблица и схема.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М85×2 DIN 981 — каталожный ряд
Начальный пример. Редакция не установлена
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 85 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Шаг резьбы | 2 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. мелкий шаг. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Наружный диаметр | 110 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Диаметр узкого торца | 102 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Высота | 15 | — | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Ширина шлица | 8 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Радиальная глубина шлица | 3,5 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Число шлицев | 4 | — | — | — | шт. | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Внутренний диаметр резьбы | 82,835 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 83,701 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 85 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
