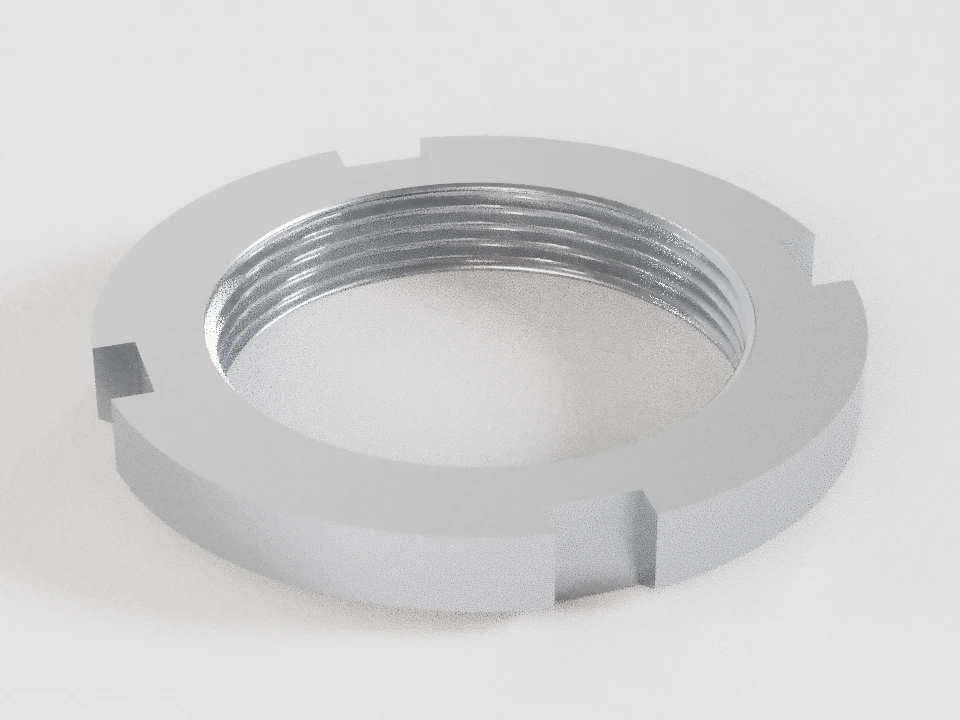

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
DIN 70852 — Круглые шлицевые гайки с узким торцом
Низкие круглые шлицевые гайки М10×1–М95×1,5; табличные высота, шлицы и узкий торец.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.

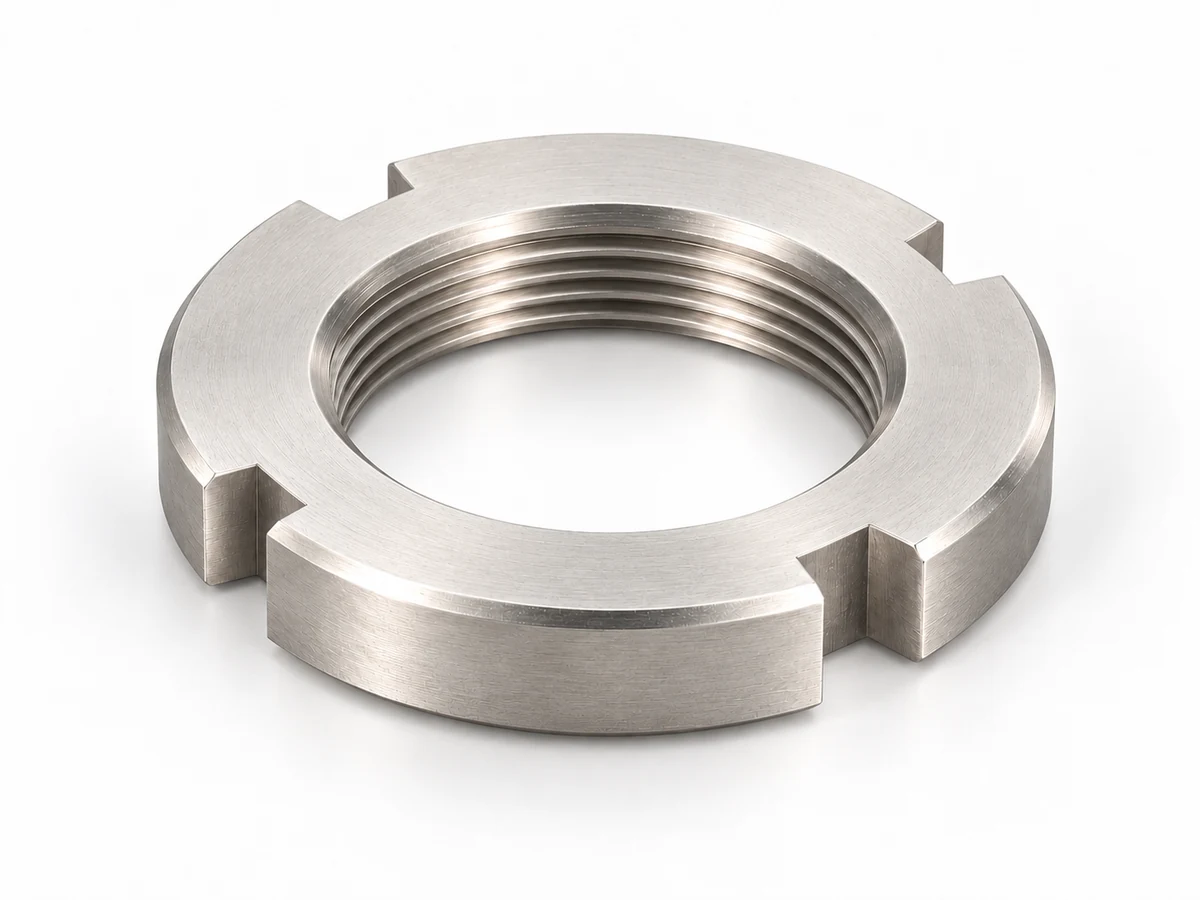

Гайка М40×1,5 DIN 70852 — каталожный ряд
Гайка М40×1,5 DIN 70852 — каталожный ряд
- Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
- Размерный ряд каталожный; отдельные требования уточняются.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 40 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Шаг резьбы | 1,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. мелкий шаг. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Высота | 8 | — | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Ширина шлица | 7 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Радиальная глубина шлица | 3,3 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Наружный диаметр | 56 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Диаметр узкого торца | 49 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Число шлицев | 4 | — | — | — | шт. | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Угол торцевого скоса | 30 | — | — | — | ° | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Внутренний диаметр резьбы | 38,376 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 39,026 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 40 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
Применение
Крепление на валу
Гайка перемещается по резьбе вала или втулки к опорному элементу. Стопорящая деталь показана принципиально.
Проверить резьбу, опору и подтверждённую пару шайбы/скобы. Номер KM не назначает номер MB автоматически.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
DIN 70852 — каталожный ряд · точность Не установлена
Редакция не установлена
| d | Основной (крупный) P | Мелкие P | a | b | c | d₂ | d₃ | n (шт.) |
|---|---|---|---|---|---|---|---|---|
| 10 | — | 1 | 5 | 4,5 | 1,8 | 20 | 18 | 4 |
| 12 | — | 1,5 | 6 | 4,5 | 1,8 | 22 | 18 | 4 |
| 14 | — | 1,5 | 6 | 4,5 | 1,8 | 24 | 20 | 4 |
| 16 | — | 1,5 | 6 | 5,5 | 2,3 | 28 | 23 | 4 |
| 18 | — | 1,5 | 6 | 5,5 | 2,3 | 30 | 25 | 4 |
| 20 | — | 1,5 | 6 | 5,5 | 2,3 | 32 | 27 | 4 |
| 22 | — | 1,5 | 7 | 6,5 | 2,8 | 36 | 30 | 4 |
| 24 | — | 1,5 | 7 | 6,5 | 2,8 | 38 | 32 | 4 |
| 26 | — | 1,5 | 7 | 6,5 | 2,8 | 40 | 34 | 4 |
| 28 | — | 1,5 | 7 | 6,5 | 2,8 | 42 | 36 | 4 |
| 30 | — | 1,5 | 7 | 6,5 | 2,8 | 44 | 38 | 4 |
| 32 | — | 1,5 | 8 | 7 | 3,3 | 48 | 41 | 4 |
| 35 | — | 1,5 | 8 | 7 | 3,3 | 50 | 43 | 4 |
| 38 | — | 1,5 | 8 | 7 | 3,3 | 54 | 47 | 4 |
| 40 | — | 1,5 | 8 | 7 | 3,3 | 56 | 49 | 4 |
| 42 | — | 1,5 | 8 | 8 | 3,3 | 60 | 52 | 4 |
| 45 | — | 1,5 | 8 | 8 | 3,3 | 62 | 54 | 6 |
| 48 | — | 1,5 | 8 | 8 | 3,3 | 65 | 57 | 6 |
| 50 | — | 1,5 | 8 | 8 | 3,3 | 68 | 60 | 6 |
| 52 | — | 1,5 | 8 | 8 | 3,3 | 70 | 62 | 6 |
| 55 | — | 1,5 | 8 | 8 | 3,3 | 75 | 67 | 6 |
| 60 | — | 1,5 | 9 | 11 | 4,3 | 80 | 71 | 6 |
| 65 | — | 1,5 | 9 | 11 | 4,3 | 85 | 76 | 6 |
| 70 | — | 1,5 | 9 | 11 | 4,3 | 90 | 81 | 6 |
| 75 | — | 1,5 | 10 | 11 | 4,3 | 95 | 86 | 6 |
| 80 | — | 1,5 | 10 | 11 | 4,3 | 100 | 91 | 6 |
| 85 | — | 1,5 | 10 | 11 | 4,3 | 108 | 99 | 6 |
| 90 | — | 1,5 | 10 | 11 | 4,3 | 112 | 103 | 6 |
| 95 | — | 1,5 | 10 | 11 | 4,3 | 118 | 109 | 6 |
Выбрать строку DIN 70852 — каталожный ряд
- a
- Высота.
- b
- Ширина шлица.
- c
- Радиальная глубина шлица.
- d₂
- Наружный диаметр.
- d₃
- Диаметр узкого торца.
- n
- Число шлицев.
Исполнения
- Основная форма
Требования и конструкция
- Шлицевая гайка для фиксации на резьбовом валу; четыре шлица до М42 и шесть начиная с М45.
- Конкретная стопорная шайба и паз вала согласуются отдельно. Указание типа DIN 70952 не заменяет проверку сопряжения.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол торцевого скоса | 30 | ° |
Источник размеров: Каталожная геометрия, Редакция не установлена; Размерная таблица и схема.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М40×1,5 DIN 70852 — каталожный ряд
Начальный пример. Редакция не установлена
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 40 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Шаг резьбы | 1,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. мелкий шаг. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Высота | 8 | — | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Ширина шлица | 7 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Радиальная глубина шлица | 3,3 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Наружный диаметр | 56 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Диаметр узкого торца | 49 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Число шлицев | 4 | — | — | — | шт. | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Угол торцевого скоса | 30 | — | — | — | ° | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Внутренний диаметр резьбы | 38,376 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 39,026 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 40 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
