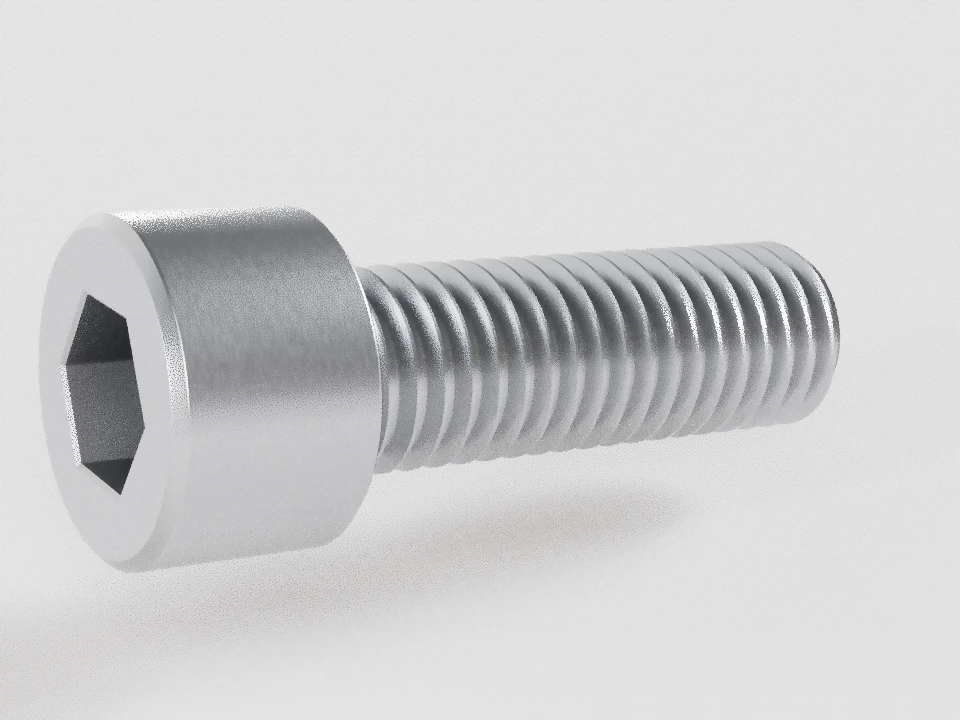

Пример: DIN 912 М10×30 — предметная 3D-модель
Пример: DIN 912 М10×30

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

Винты · подбор и размеры

DIN 912 / ГОСТ 11738-84

Винты с цилиндрической головкой и внутренним шестигранником

Основной (крупный) и мелкий шаг. Выберите конкретный документ, диаметр, числовой шаг P и длину.

Винт DIN 912 — предметная иллюстрация
Винт DIN 912Предметная иллюстрация

Выбранный размер

Ограничения по габаритам

Ограничения проверяются по наибольшим размерам выбранной таблицы, включая максимум головки с рифлением, если он задан. Отсутствующее предельное значение не считается подтверждённым соответствием.

Загрузка подбора. Ниже доступен исходный пример и полные таблицы.

Исходный пример: DIN 912 · М12×1,75×60.

Справочная геометрия; соответствие DIN уточняется. Основной диаметр гладкой части стержня d₁=d; при частичной резьбе отдельно приведён допустимый вариант под накатывание по п. 7. Выбор изготовления согласуется при заказе.

Продольный вид — DIN 912DIN 912:1983-12. М12, шаг 1.75, длина 60. Схема без масштаба; значения и пределы приведены в таблице. Для подсветки размера выберите его обозначение.Продольный видk 12D 18d₁ 12b 36l 60d 12Без масштаба; осевая длина показана условно
Вид со стороны ключа — DIN 912DIN 912:1983-12. М12, шаг 1.75, длина 60. Схема без масштаба; значения и пределы приведены в таблице. Для подсветки размера выберите его обозначение.Вид со стороны ключаD₁ 12S 10e ≥11,45Размер под ключ относится к винту
Шестигранное углубление и переход под головкой — DIN 912DIN 912:1983-12. М12, шаг 1.75, длина 60. Схема без масштаба; значения и пределы приведены в таблице. Для подсветки размера выберите его обозначение.Шестигранное углубление и переход под головкойt ≥6S 10β ≥120°R ≥0,6w ≥4,8Условный разрез головки; детали перехода — в таблицеКонтур дна условный; численная глубина дна не назначена
Увеличенный конец — DIN 912DIN 912:1983-12. М12, шаг 1.75, длина 60. Схема без масштаба; значения и пределы приведены в таблице. Для подсветки размера выберите его обозначение.Увеличенный конецc 1,6α 45°Контур условный; численные размеры — только по источникуУвеличенный фрагмент, без масштаба

Пример применения

Головка опирается на дно цилиндрической выборки, стержень проходит через пластину, резьба входит в основание. Доступ к внутреннему шестиграннику нужен со стороны головки. Размеры выборки и глубину резьбового отверстия согласуйте по узлу.

Условная сборочная схема выбранного винта. Ответные детали и инструмент показаны для объяснения; их размеры, нагрузка, затяжка и посадка здесь не назначаются.

Собрано · Основной (крупный) — P = 1,75 мм

Крепление пластины: головка в цилиндрическом углубленииКрепление пластины: головка в цилиндрическом углубленииl = 60d = 12P = 1,75Винт — по выбранным данным; ответные детали и инструмент условны
Контактная поверхность крупнее
Рабочая поверхность · увеличенный фрагментРабочая поверхность · увеличенный фрагментКонтакт выделен цветом; локальные переходы условны

Схема не является расчётом соединения. Шаговое перемещение не изображает вращение резьбы.

Выберите обозначение на схеме или в таблице, чтобы увидеть пояснение.

Длина l измеряется от опорной поверхности головки до торца винта.

Неполная резьба. Поле резьбы: 6g; численные пределы наружного и среднего диаметров по ГОСТ 16093-2004..

Размеры выбранного исполнения; мм, углы в градусах
ПараметрНоминалМинимумМаксимумЕд.Пояснение
Номинальный диаметр12——мм
Основной (крупный) — P = 1,75 мм1,75——мм
Длина от опорной поверхности головки6059,460,6ммПоле допуска js15. Численные пределы получены из проверенной таблицы допусков. Расчёт: js15: нижнее отклонение -0.6 мм, верхнее 0.6 мм
Диаметр головки1817,8218ммПоле допуска h12. Численные пределы получены из проверенной таблицы допусков. Расчёт: h12: нижнее отклонение -0.18 мм, верхнее 0 мм
Диаметр гладкого стержня1211,7312ммПоле допуска h13. Численные пределы получены из проверенной таблицы допусков. По п. 7 допускается вариант стержня под накатывание по ГОСТ 19256; показанные пределы относятся к основному стержню d₁=d. Расчёт: h13: нижнее отклонение -0.27 мм, верхнее 0 мм
Высота головки1211,5712ммПоле допуска h14. Численные пределы получены из проверенной таблицы допусков. Расчёт: h14: нижнее отклонение -0.43 мм, верхнее 0 мм
Размер внутреннего шестигранника под ключ1010,0410,13ммПоле допуска D11. Численные пределы получены из проверенной таблицы допусков. Расчёт: D11: нижнее отклонение 0.04 мм, верхнее 0.13 мм
Диаметр фаски у входа в углубление1211,112,9ммПоле допуска Js17. Численные пределы получены из проверенной таблицы допусков. Расчёт: Js17: нижнее отклонение -0.9 мм, верхнее 0.9 мм
Диаметр описанной окружности углубления—11,45—мм
Толщина основания головки—4,8—мм
Глубина шестигранного углубления—6—мм
Радиус под головкой—0,6—мм
Диаметр опорной поверхности—17,23—мм
Длина перехода под головкой——1,87мм
Диаметр перехода под головкой——14,2мм
Фаска или радиус наружной кромки головки——1,2ммАльтернативные варианты изготовления головки, а не одновременно две кромки.
Фаска конца1,6——ммФаска конца c×45°. Самостоятельные численные предельные отклонения c в основной таблице не даны.
Угол фаски конца45——°Неуказанный допуск угла ±AT17/2 по п. 5; без отдельного проверенного численного AT17.
Угол входа в углубление—120—°Угол входа по чертежу. По п. 9 форма дна шестигранного углубления произвольная.
Наружный диаметр резьбы 6g1211,70111,966ммПоле 6g по ГОСТ 1759.1-82, таблица 1. Основной средний диаметр рассчитан по ГОСТ 24705-2004, п. 4.2, с округлением до 0,001 мм. Расчёт: 6g: es=-0.034 мм, T=0.265 мм; min=основной размер+es−T, max=основной размер+es
Средний диаметр резьбы 6g10,86310,67910,829ммПоле 6g по ГОСТ 1759.1-82, таблица 1. Основной средний диаметр рассчитан по ГОСТ 24705-2004, п. 4.2, с округлением до 0,001 мм. Расчёт: 6g: es=-0.034 мм, T=0.15 мм; min=основной размер+es−T, max=основной размер+es
Нормальный сбег резьбы——4,3ммПо п. 3 требуется нормальный размер; короткое исполнение не подставляется. Сбег входит в недорез, прибавлять их нельзя.
Нормальный недорез резьбы——5,25ммПо п. 3 требуется нормальный размер; короткое исполнение не подставляется. Сбег входит в недорез, прибавлять их нельзя.
Соосность головки и стержня——0,54мм Расчёт: 2IT13(D), диаметральное выражение
Перпендикулярность опорной поверхности——0,25мм Расчёт: 0,0175×0,8D; округление до 0,01 мм по п. 2.1
Соосность резьбы и стержня——0,54мм Расчёт: 2IT13(d), диаметральное выражение
Шероховатость резьбы——3,2мкм
Прочие обработанные поверхности——6,3мкм
Вариант стержня под накатывание, 6g10,8310,7410,83ммДопустимый альтернативный диаметр гладкого стержня под накатывание резьбы 6g по п. 7. Не заменяет основной d₁=d и не подтверждает исполнение поставки. Расчёт: Табличный номинал 10.83 мм; верхнее отклонение 0, нижнее -0.09 мм
Длина резьбы363639,5ммЧастичная резьба; допуск +2P по ГОСТ 1759.1-82, таблица 2, элемент 12. Расчёт: b_max = b_nom + 2P; b_min = b_nom

Сопоставление DIN и ГОСТ

Общая карточка объединяет тип изделия. Совпадение отдельных чисел не подтверждает полную взаимозаменяемость документов.

Выберите размер для сравнения.

Полная таблица и ряд длин

Таблицы разделены по редакциям. В скобках после номинала — предельные значения; «—» не означает ноль.

DIN 912 · DIN 912:1983-12

Справочные размеры семейства. Соответствие конкретной редакции DIN не проверено по полному тексту и требует подтверждения перед заказом.

DIN 912 — геометрия по диаметрам
d, ммP, ммdₖ, ммdₛ, ммk, ммs, ммD₁, ммe, ммw, ммt, ммr, ммd_w, ммl_f, ммdₐ, ммv, ммc, ммα, °β, °d, ммd₂, ммx, ммa, ммt, ммt, ммt, ммRa, мкмRa, мкмdₖ, ммr, ммu, ммα, °t, ммt, ммt, ммt, ммt, мм
3Основной (крупный) — P = 0,5 мм5,5 (5,38…5,5)3 (2,86…3)3 (2,86…3)2,5 (2,52…2,58)3,2 (2,6…3,8)≥ 2,87≥ 1,15≥ 1,3≥ 0,1≥ 5,07≤ 0,51≤ 3,6≤ 0,30,545≥ 1203 (2,874…2,98)2,675 (2,58…2,655)≤ 1,25≤ 1,5≤ 0,36≤ 0,08≤ 0,28≤ 3,2≤ 6,3—————————
4Основной (крупный) — P = 0,7 мм7 (6,85…7)4 (3,82…4)4 (3,82…4)3 (3,02…3,08)3,8 (3,2…4,4)≥ 3,44≥ 1,4≥ 2≥ 0,2≥ 6,53≤ 0,6≤ 4,7≤ 0,40,545≥ 1204 (3,838…3,978)3,545 (3,433…3,523)≤ 1,75≤ 2,1≤ 0,44≤ 0,1≤ 0,36≤ 3,2≤ 6,3—————————
5Основной (крупный) — P = 0,8 мм8,5 (8,35…8,5)5 (4,82…5)5 (4,82…5)4 (4,03…4,105)4,9 (4,3…5,5)≥ 4,59≥ 1,9≥ 2,5≥ 0,2≥ 8,03≤ 0,6≤ 5,7≤ 0,5145≥ 1205 (4,826…4,976)4,48 (4,361…4,456)≤ 2≤ 2,4≤ 0,44≤ 0,12≤ 0,36≤ 3,2≤ 6,3—————————
6Основной (крупный) — P = 1 мм10 (9,85…10)6 (5,82…6)6 (5,7…6)5 (5,03…5,105)6,1 (5,35…6,85)≥ 5,73≥ 2,3≥ 3≥ 0,25≥ 9,38≤ 0,68≤ 6,8≤ 0,6145≥ 1206 (5,794…5,974)5,35 (5,212…5,324)≤ 2,5≤ 3≤ 0,44≤ 0,14≤ 0,36≤ 3,2≤ 6,3—————————
8Основной (крупный) — P = 1,25 мм13 (12,82…13)8 (7,78…8)8 (7,64…8)6 (6,03…6,105)7,2 (6,45…7,95)≥ 6,87≥ 3≥ 4≥ 0,4≥ 12,33≤ 1,02≤ 9,2≤ 0,81,645≥ 1208 (7,76…7,972)7,188 (7,042…7,16)≤ 3,2≤ 3,75≤ 0,54≤ 0,18≤ 0,44≤ 3,2≤ 6,3—————————
10Основной (крупный) — P = 1,5 мм16 (15,82…16)10 (9,78…10)10 (9,64…10)8 (8,04…8,13)9,7 (8,95…10,45)≥ 9,17≥ 4≥ 5≥ 0,4≥ 15,33≤ 1,02≤ 11,2≤ 11,645≥ 12010 (9,732…9,968)9,026 (8,862…8,994)≤ 3,8≤ 4,5≤ 0,54≤ 0,22≤ 0,44≤ 3,2≤ 6,3—————————
12Основной (крупный) — P = 1,75 мм18 (17,82…18)12 (11,73…12)12 (11,57…12)10 (10,04…10,13)12 (11,1…12,9)≥ 11,45≥ 4,8≥ 6≥ 0,6≥ 17,23≤ 1,87≤ 14,2≤ 1,21,645≥ 12012 (11,701…11,966)10,863 (10,679…10,829)≤ 4,3≤ 5,25≤ 0,54≤ 0,25≤ 0,54≤ 3,2≤ 6,3—————————
14Основной (крупный) — P = 2 мм21 (20,79…21)14 (13,73…14)14 (13,57…14)12 (12,05…12,16)14,3 (13,4…15,2)≥ 13,74≥ 5,8≥ 7≥ 0,6≥ 20,17≤ 1,87≤ 16,2≤ 1,4245≥ 12014 (13,682…13,962)12,701 (12,503…12,663)≤ 5≤ 6≤ 0,66≤ 0,29≤ 0,54≤ 3,2≤ 6,3—————————
16Основной (крупный) — P = 2 мм24 (23,79…24)16 (15,73…16)16 (15,57…16)14 (14,05…14,16)16,7 (15,8…17,6)≥ 16,02≥ 6,8≥ 8≥ 0,6≥ 23,17≤ 1,87≤ 18,2≤ 1,6245≥ 12016 (15,682…15,962)14,701 (14,503…14,663)≤ 5≤ 6≤ 0,66≤ 0,34≤ 0,54≤ 3,2≤ 6,3—————————
18Основной (крупный) — P = 2,5 мм27 (26,79…27)18 (17,73…18)18 (17,57…18)14 (14,05…14,16)16,7 (15,8…17,6)≥ 16,02≥ 7,8≥ 9≥ 0,6≥ 26,02≤ 1,87≤ 20,2≤ 1,82,545≥ 12018 (17,623…17,958)16,376 (16,164…16,334)≤ 6,3≤ 7,5≤ 0,66≤ 0,38≤ 0,54≤ 3,2≤ 6,3—————————
20Основной (крупный) — P = 2,5 мм30 (29,79…30)20 (19,67…20)20 (19,48…20)17 (17,05…17,16)20,4 (19,35…21,45)≥ 19,44≥ 8,6≥ 10≥ 0,8≥ 28,87≤ 2,04≤ 22,4≤ 22,545≥ 12020 (19,623…19,958)18,376 (18,164…18,334)≤ 6,3≤ 7,5≤ 0,66≤ 0,42≤ 0,66≤ 3,2≤ 6,3—————————
22Основной (крупный) — P = 2,5 мм33 (32,75…33)22 (21,67…22)22 (21,48…22)17 (17,05…17,16)20,4 (19,35…21,45)≥ 19,44≥ 9,4≥ 11≥ 0,8≥ 31,85≤ 2,04≤ 24,4≤ 2,22,545≥ 12022 (21,623…21,958)20,376 (20,164…20,334)≤ 6,3≤ 7,5≤ 0,78≤ 0,46≤ 0,66≤ 3,2≤ 6,3—————————
24Основной (крупный) — P = 3 мм36 (35,75…36)24 (23,67…24)24 (23,48…24)19 (19,065…19,195)22,7 (21,65…23,75)≥ 21,73≥ 10,4≥ 12≥ 0,8≥ 34,81≤ 2,04≤ 26,4≤ 2,42,545≥ 12024 (23,577…23,952)22,051 (21,803…22,003)≤ 7,5≤ 9≤ 0,78≤ 0,5≤ 0,66≤ 3,2≤ 6,3—————————
27Основной (крупный) — P = 3 мм40 (39,75…40)27 (26,67…27)27 (26,48…27)19 (19,065…19,195)22,7 (21,65…23,75)≥ 21,73≥ 11,9≥ 13,5≥ 1≥ 38,72≤ 2,89≤ 30,4≤ 2,72,545≥ 12027 (26,577…26,952)25,051 (24,803…25,003)≤ 7,5≤ 9≤ 0,78≤ 0,56≤ 0,66≤ 3,2≤ 6,3—————————
30Основной (крупный) — P = 3,5 мм45 (44,75…45)30 (29,67…30)30 (29,48…30)22 (22,065…22,195)26,2 (25,15…27,25)≥ 25,15≥ 12,9≥ 15,5≥ 1≥ 43,61≤ 2,89≤ 33,4≤ 32,545≥ 12030 (29,522…29,947)27,727 (27,462…27,674)≤ 9≤ 10,5≤ 0,78≤ 0,63≤ 0,66≤ 3,2≤ 6,3—————————
33Основной (крупный) — P = 3,5 мм50 (49,75…50)33 (32,61…33)33 (32,38…33)24 (24,065…24,195)28,5 (27,45…29,55)≥ 27,43≥ 13,8≥ 17,5≥ 1≥ 48,62≤ 2,89≤ 36,4≤ 3,32,545≥ 12033 (32,522…32,947)30,727 (30,462…30,674)≤ 9≤ 10,5≤ 0,78≤ 0,7≤ 0,78≤ 3,2≤ 6,3—————————
36Основной (крупный) — P = 4 мм54 (53,7…54)36 (35,61…36)36 (35,38…36)27 (27,065…27,195)32 (30,75…33,25)≥ 30,85≥ 15,3≥ 19≥ 1≥ 52,54≤ 2,89≤ 39,4≤ 3,6345≥ 12036 (35,465…35,94)33,402 (33,118…33,342)≤ 10≤ 12≤ 0,92≤ 0,76≤ 0,78≤ 3,2≤ 6,3—————————
8Мелкий — P = 1 мм12,73…137,78…87,64…86 (6,02…6,14)—≥ 6,863≥ 3,3≥ 4≥ 0,4≥ 12,33≤ 1,02≤ 9,2≤ 0,8————————————≤ 13,27≤ 0,6≤ 2≥ 120≤ 0,44≤ 0,54≤ 0≤ 0,17≤ 0,22
10Мелкий — P = 1 мм15,73…169,78…109,64…108 (8,025…8,175)—≥ 9,149≥ 4≥ 5≥ 0,4≥ 15,33≤ 1,02≤ 11,2≤ 1————————————≤ 16,27≤ 0,6≤ 2≥ 120≤ 0,44≤ 0,54≤ 0≤ 0,21≤ 0,22
10Мелкий — P = 1,25 мм15,73…169,78…109,64…108 (8,025…8,175)—≥ 9,149≥ 4≥ 5≥ 0,4≥ 15,33≤ 1,02≤ 11,2≤ 1————————————≤ 16,27≤ 0,6≤ 2,5≥ 120≤ 0,44≤ 0,54≤ 0≤ 0,21≤ 0,22
12Мелкий — P = 1,5 мм17,73…1811,73…1211,57…1210 (10,025…10,175)—≥ 11,429≥ 4,8≥ 6≥ 0,6≥ 17,23≤ 1,45≤ 13,7≤ 1,2————————————≤ 18,27≤ 0,85≤ 3≥ 120≤ 0,54≤ 0,54≤ 0≤ 0,25≤ 0,27
12Мелкий — P = 1,25 мм17,73…1811,73…1211,57…1210 (10,025…10,175)—≥ 11,429≥ 4,8≥ 6≥ 0,6≥ 17,23≤ 1,45≤ 13,7≤ 1,2————————————≤ 18,27≤ 0,85≤ 2,5≥ 120≤ 0,54≤ 0,54≤ 0≤ 0,25≤ 0,27
14Мелкий — P = 1,5 мм20,67…2113,73…1413,57…1412 (12,032…12,212)—≥ 13,716≥ 5,8≥ 7≥ 0,6≥ 20,17≤ 1,45≤ 15,7≤ 1,4————————————≤ 21,33≤ 0,85≤ 3≥ 120≤ 0,54≤ 0,66≤ 0≤ 0,29≤ 0,27
16Мелкий — P = 1,5 мм23,67…2415,73…1615,57…1614 (14,032…14,212)—≥ 15,996≥ 6,8≥ 8≥ 0,6≥ 23,17≤ 1,45≤ 17,7≤ 1,6————————————≤ 24,33≤ 0,85≤ 3≥ 120≤ 0,54≤ 0,66≤ 0≤ 0,34≤ 0,27
20Мелкий — P = 1,5 мм29,67…3019,67…2019,48…2017 (17,05…17,23)—≥ 19,437≥ 8,6≥ 10≥ 0,8≥ 28,87≤ 2,04≤ 22,4≤ 2————————————≤ 30,333≤ 1,2≤ 3≥ 120≤ 0,66≤ 0,66≤ 0≤ 0,42≤ 0,33
20Мелкий — P = 2 мм29,67…3019,67…2019,48…2017 (17,05…17,23)—≥ 19,437≥ 8,6≥ 10≥ 0,8≥ 28,87≤ 2,04≤ 22,4≤ 2————————————≤ 30,333≤ 1,2≤ 4≥ 120≤ 0,66≤ 0,66≤ 0≤ 0,42≤ 0,33
24Мелкий — P = 2 мм35,61…3623,67…2423,48…2419 (19,065…19,275)—≥ 21,734≥ 10,4≥ 12≥ 0,8≥ 34,81≤ 2,04≤ 26,4≤ 2,4————————————≤ 36,39≤ 1,2≤ 4≥ 120≤ 0,66≤ 0,78≤ 0≤ 0,5≤ 0,33
30Мелкий — P = 2 мм44,61…4529,67…3029,48…3022 (22,065…22,275)—≥ 25,154≥ 13,1≥ 15,5≥ 1≥ 43,61≤ 2,89≤ 33,4≤ 3————————————≤ 45,39≤ 1,7≤ 4≥ 120≤ 0,66≤ 0,78≤ 0≤ 0,63≤ 0,33
36Мелкий — P = 3 мм53,54…5435,61…3635,38…3627 (27,065…27,275)—≥ 30,854≥ 15,3≥ 19≥ 1≥ 52,54≤ 2,89≤ 39,4≤ 3,6————————————≤ 54,46≤ 1,7≤ 6≥ 120≤ 0,78≤ 0,92≤ 0≤ 0,76≤ 0,39
Обозначения колонок
dₖ, мм
Диаметр гладкой головки
dₛ, мм
Диаметр гладкого стержня
k, мм
Высота головки
s, мм
Размер внутреннего шестигранника под ключ
D₁, мм
Диаметр фаски у входа в углубление
e, мм
Диаметр описанной окружности углубления
w, мм
Толщина основания головки
t, мм
Глубина шестигранного углубления
r, мм
Радиус под головкой
d_w, мм
Диаметр опорной поверхности
l_f, мм
Длина перехода под головкой
dₐ, мм
Диаметр перехода под головкой
v, мм
Фаска или скругление верхней кромки
c, мм
Фаска конца
α, °
Угол фаски конца
β, °
Угол входа в углубление
d, мм
Наружный диаметр резьбы 6g
d₂, мм
Средний диаметр резьбы 6g
x, мм
Нормальный сбег резьбы
a, мм
Нормальный недорез резьбы
t, мм
Соосность головки и стержня
t, мм
Перпендикулярность опорной поверхности
t, мм
Соосность резьбы и стержня
Ra, мкм
Шероховатость резьбы
Ra, мкм
Прочие обработанные поверхности
dₖ, мм
Диаметр головки с рифлением
r, мм
Максимальный радиус перехода
u, мм
Неполная резьба на конце
α, °
Угол дна углубления показанного варианта
t, мм
Позиционный допуск шестигранного углубления
t, мм
Позиционный допуск цилиндрической головки
t, мм
Допуск формы шестигранного углубления
t, мм
Полное биение опорной поверхности
t, мм
Биение конической поверхности конца
Все допустимые длины и зависимые размеры (500)
DIN 912 — матрица d × P × l
d, ммP, ммl, ммl, ммb, ммd₁, ммt, мм3P, ммt, ммl_g, ммl_s, ммРезьбаПримечание
3Основной (крупный) — P = 0,5 мм55 (4,76…5,24)Численно не задано——————Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм66 (5,76…6,24)Численно не задано——————Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм88 (7,71…8,29)Численно не задано——————Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм1010 (9,71…10,29)Численно не задано——————Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм1212 (11,65…12,35)Численно не задано——————Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм1414 (13,65…14,35)Численно не задано——————Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм1616 (15,65…16,35)Численно не задано——————Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм2020 (19,58…20,42)Численно не задано——————Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм2525 (24,58…25,42)18 (18…19)2,65 (2,6…2,65)—————Неполная резьба
3Основной (крупный) — P = 0,5 мм3030 (29,58…30,42)18 (18…19)2,65 (2,6…2,65)—————Неполная резьба
4Основной (крупный) — P = 0,7 мм66 (5,76…6,24)Численно не задано——————Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм88 (7,71…8,29)Численно не задано——————Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм1010 (9,71…10,29)Численно не задано——————Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм1212 (11,65…12,35)Численно не задано——————Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм1414 (13,65…14,35)Численно не задано——————Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм1616 (15,65…16,35)Численно не задано——————Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм2020 (19,58…20,42)Численно не задано——————Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм2525 (24,58…25,42)Численно не задано——————Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм3030 (29,58…30,42)20 (20…21,4)3,52 (3,46…3,52)—————Неполная резьба
4Основной (крупный) — P = 0,7 мм3535 (34,5…35,5)20 (20…21,4)3,52 (3,46…3,52)—————Неполная резьба
4Основной (крупный) — P = 0,7 мм4040 (39,5…40,5)20 (20…21,4)3,52 (3,46…3,52)—————Неполная резьба
5Основной (крупный) — P = 0,8 мм88 (7,71…8,29)Численно не задано——————Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм1010 (9,71…10,29)Численно не задано——————Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм1212 (11,65…12,35)Численно не задано——————Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм1414 (13,65…14,35)Численно не задано——————Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм1616 (15,65…16,35)Численно не задано——————Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм2020 (19,58…20,42)Численно не задано——————Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм2525 (24,58…25,42)Численно не задано——————Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм3030 (29,58…30,42)22 (22…23,6)4,45 (4,39…4,45)—————Неполная резьба
5Основной (крупный) — P = 0,8 мм3535 (34,5…35,5)22 (22…23,6)4,45 (4,39…4,45)—————Неполная резьба
5Основной (крупный) — P = 0,8 мм4040 (39,5…40,5)22 (22…23,6)4,45 (4,39…4,45)—————Неполная резьба
5Основной (крупный) — P = 0,8 мм4545 (44,5…45,5)22 (22…23,6)4,45 (4,39…4,45)—————Неполная резьба
5Основной (крупный) — P = 0,8 мм5050 (49,5…50,5)22 (22…23,6)4,45 (4,39…4,45)—————Неполная резьба
6Основной (крупный) — P = 1 мм1010 (9,71…10,29)Численно не задано——————Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм1212 (11,65…12,35)Численно не задано——————Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм1414 (13,65…14,35)Численно не задано——————Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм1616 (15,65…16,35)Численно не задано——————Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм2020 (19,58…20,42)Численно не задано——————Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм2525 (24,58…25,42)Численно не задано——————Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм3030 (29,58…30,42)Численно не задано——————Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм3535 (34,5…35,5)24 (24…26)5,32 (5,25…5,32)—————Неполная резьба
6Основной (крупный) — P = 1 мм4040 (39,5…40,5)24 (24…26)5,32 (5,25…5,32)—————Неполная резьба
6Основной (крупный) — P = 1 мм4545 (44,5…45,5)24 (24…26)5,32 (5,25…5,32)—————Неполная резьба
6Основной (крупный) — P = 1 мм5050 (49,5…50,5)24 (24…26)5,32 (5,25…5,32)—————Неполная резьба
6Основной (крупный) — P = 1 мм5555 (54,4…55,6)24 (24…26)5,32 (5,25…5,32)—————Неполная резьба
6Основной (крупный) — P = 1 мм6060 (59,4…60,6)24 (24…26)5,32 (5,25…5,32)—————Неполная резьба
8Основной (крупный) — P = 1,25 мм1212 (11,65…12,35)Численно не задано——————Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм1414 (13,65…14,35)Численно не задано——————Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм1616 (15,65…16,35)Численно не задано——————Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм2020 (19,58…20,42)Численно не задано——————Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм2525 (24,58…25,42)Численно не задано——————Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм3030 (29,58…30,42)Численно не задано——————Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм3535 (34,5…35,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм4040 (39,5…40,5)28 (28…30,5)7,15 (7,08…7,15)—————Неполная резьба
8Основной (крупный) — P = 1,25 мм4545 (44,5…45,5)28 (28…30,5)7,15 (7,08…7,15)—————Неполная резьба
8Основной (крупный) — P = 1,25 мм5050 (49,5…50,5)28 (28…30,5)7,15 (7,08…7,15)—————Неполная резьба
8Основной (крупный) — P = 1,25 мм5555 (54,4…55,6)28 (28…30,5)7,15 (7,08…7,15)—————Неполная резьба
8Основной (крупный) — P = 1,25 мм6060 (59,4…60,6)28 (28…30,5)7,15 (7,08…7,15)—————Неполная резьба
8Основной (крупный) — P = 1,25 мм6565 (64,4…65,6)28 (28…30,5)7,15 (7,08…7,15)—————Неполная резьба
8Основной (крупный) — P = 1,25 мм7070 (69,4…70,6)28 (28…30,5)7,15 (7,08…7,15)—————Неполная резьба
8Основной (крупный) — P = 1,25 мм7575 (74,4…75,6)28 (28…30,5)7,15 (7,08…7,15)—————Неполная резьба
8Основной (крупный) — P = 1,25 мм8080 (79,4…80,6)28 (28…30,5)7,15 (7,08…7,15)—————Неполная резьба
10Основной (крупный) — P = 1,5 мм1414 (13,65…14,35)Численно не задано——————Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм1616 (15,65…16,35)Численно не задано——————Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм2020 (19,58…20,42)Численно не задано——————Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм2525 (24,58…25,42)Численно не задано——————Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм3030 (29,58…30,42)Численно не задано——————Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм3535 (34,5…35,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм4040 (39,5…40,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм4545 (44,5…45,5)32 (32…35)8,99 (8,91…8,99)—————Неполная резьба
10Основной (крупный) — P = 1,5 мм5050 (49,5…50,5)32 (32…35)8,99 (8,91…8,99)—————Неполная резьба
10Основной (крупный) — P = 1,5 мм5555 (54,4…55,6)32 (32…35)8,99 (8,91…8,99)—————Неполная резьба
10Основной (крупный) — P = 1,5 мм6060 (59,4…60,6)32 (32…35)8,99 (8,91…8,99)—————Неполная резьба
10Основной (крупный) — P = 1,5 мм6565 (64,4…65,6)32 (32…35)8,99 (8,91…8,99)—————Неполная резьба
10Основной (крупный) — P = 1,5 мм7070 (69,4…70,6)32 (32…35)8,99 (8,91…8,99)—————Неполная резьба
10Основной (крупный) — P = 1,5 мм7575 (74,4…75,6)32 (32…35)8,99 (8,91…8,99)—————Неполная резьба
10Основной (крупный) — P = 1,5 мм8080 (79,4…80,6)32 (32…35)8,99 (8,91…8,99)—————Неполная резьба
10Основной (крупный) — P = 1,5 мм9090 (89,3…90,7)32 (32…35)8,99 (8,91…8,99)—————Неполная резьба
10Основной (крупный) — P = 1,5 мм100100 (99,3…100,7)32 (32…35)8,99 (8,91…8,99)—————Неполная резьба
12Основной (крупный) — P = 1,75 мм2020 (19,58…20,42)Численно не задано——————Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм2525 (24,58…25,42)Численно не задано——————Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм3030 (29,58…30,42)Численно не задано——————Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм3535 (34,5…35,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм4040 (39,5…40,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм4545 (44,5…45,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм5050 (49,5…50,5)36 (36…39,5)10,83 (10,74…10,83)—————Неполная резьба
12Основной (крупный) — P = 1,75 мм5555 (54,4…55,6)36 (36…39,5)10,83 (10,74…10,83)—————Неполная резьба
12Основной (крупный) — P = 1,75 мм6060 (59,4…60,6)36 (36…39,5)10,83 (10,74…10,83)—————Неполная резьба
12Основной (крупный) — P = 1,75 мм6565 (64,4…65,6)36 (36…39,5)10,83 (10,74…10,83)—————Неполная резьба
12Основной (крупный) — P = 1,75 мм7070 (69,4…70,6)36 (36…39,5)10,83 (10,74…10,83)—————Неполная резьба
12Основной (крупный) — P = 1,75 мм7575 (74,4…75,6)36 (36…39,5)10,83 (10,74…10,83)—————Неполная резьба
12Основной (крупный) — P = 1,75 мм8080 (79,4…80,6)36 (36…39,5)10,83 (10,74…10,83)—————Неполная резьба
12Основной (крупный) — P = 1,75 мм9090 (89,3…90,7)36 (36…39,5)10,83 (10,74…10,83)—————Неполная резьба
12Основной (крупный) — P = 1,75 мм100100 (99,3…100,7)36 (36…39,5)10,83 (10,74…10,83)—————Неполная резьба
12Основной (крупный) — P = 1,75 мм110110 (109,3…110,7)36 (36…39,5)10,83 (10,74…10,83)—————Неполная резьба
12Основной (крупный) — P = 1,75 мм120120 (119,3…120,7)36 (36…39,5)10,83 (10,74…10,83)—————Неполная резьба
12Основной (крупный) — P = 1,75 мм130130 (129,2…130,8)36 (36…39,5)10,83 (10,74…10,83)—————Неполная резьба
14Основной (крупный) — P = 2 мм2525 (24,58…25,42)Численно не задано——————Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм3030 (29,58…30,42)Численно не задано——————Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм3535 (34,5…35,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм4040 (39,5…40,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм4545 (44,5…45,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм5050 (49,5…50,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм5555 (54,4…55,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм6060 (59,4…60,6)40 (40…44)12,66 (12,56…12,66)—————Неполная резьба
14Основной (крупный) — P = 2 мм6565 (64,4…65,6)40 (40…44)12,66 (12,56…12,66)—————Неполная резьба
14Основной (крупный) — P = 2 мм7070 (69,4…70,6)40 (40…44)12,66 (12,56…12,66)—————Неполная резьба
14Основной (крупный) — P = 2 мм7575 (74,4…75,6)40 (40…44)12,66 (12,56…12,66)—————Неполная резьба
14Основной (крупный) — P = 2 мм8080 (79,4…80,6)40 (40…44)12,66 (12,56…12,66)—————Неполная резьба
14Основной (крупный) — P = 2 мм9090 (89,3…90,7)40 (40…44)12,66 (12,56…12,66)—————Неполная резьба
14Основной (крупный) — P = 2 мм100100 (99,3…100,7)40 (40…44)12,66 (12,56…12,66)—————Неполная резьба
14Основной (крупный) — P = 2 мм110110 (109,3…110,7)40 (40…44)12,66 (12,56…12,66)—————Неполная резьба
14Основной (крупный) — P = 2 мм120120 (119,3…120,7)40 (40…44)12,66 (12,56…12,66)—————Неполная резьба
14Основной (крупный) — P = 2 мм130130 (129,2…130,8)40 (40…44)12,66 (12,56…12,66)—————Неполная резьба
14Основной (крупный) — P = 2 мм140140 (139,2…140,8)40 (40…44)12,66 (12,56…12,66)—————Неполная резьба
16Основной (крупный) — P = 2 мм2525 (24,58…25,42)Численно не задано——————Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм3030 (29,58…30,42)Численно не задано——————Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм3535 (34,5…35,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм4040 (39,5…40,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм4545 (44,5…45,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм5050 (49,5…50,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм5555 (54,4…55,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм6060 (59,4…60,6)44 (44…48)14,66 (14,56…14,66)—————Неполная резьба
16Основной (крупный) — P = 2 мм6565 (64,4…65,6)44 (44…48)14,66 (14,56…14,66)—————Неполная резьба
16Основной (крупный) — P = 2 мм7070 (69,4…70,6)44 (44…48)14,66 (14,56…14,66)—————Неполная резьба
16Основной (крупный) — P = 2 мм7575 (74,4…75,6)44 (44…48)14,66 (14,56…14,66)—————Неполная резьба
16Основной (крупный) — P = 2 мм8080 (79,4…80,6)44 (44…48)14,66 (14,56…14,66)—————Неполная резьба
16Основной (крупный) — P = 2 мм9090 (89,3…90,7)44 (44…48)14,66 (14,56…14,66)—————Неполная резьба
16Основной (крупный) — P = 2 мм100100 (99,3…100,7)44 (44…48)14,66 (14,56…14,66)—————Неполная резьба
16Основной (крупный) — P = 2 мм110110 (109,3…110,7)44 (44…48)14,66 (14,56…14,66)—————Неполная резьба
16Основной (крупный) — P = 2 мм120120 (119,3…120,7)44 (44…48)14,66 (14,56…14,66)—————Неполная резьба
16Основной (крупный) — P = 2 мм130130 (129,2…130,8)44 (44…48)14,66 (14,56…14,66)—————Неполная резьба
16Основной (крупный) — P = 2 мм140140 (139,2…140,8)44 (44…48)14,66 (14,56…14,66)—————Неполная резьба
16Основной (крупный) — P = 2 мм150150 (149,2…150,8)44 (44…48)14,66 (14,56…14,66)—————Неполная резьба
16Основной (крупный) — P = 2 мм160160 (159,2…160,8)44 (44…48)14,66 (14,56…14,66)—————Неполная резьба
18Основной (крупный) — P = 2,5 мм3030 (29,58…30,42)Численно не задано——————Резьба по длине, кроме нормируемых переходов
18Основной (крупный) — P = 2,5 мм3535 (34,5…35,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
18Основной (крупный) — P = 2,5 мм4040 (39,5…40,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
18Основной (крупный) — P = 2,5 мм4545 (44,5…45,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
18Основной (крупный) — P = 2,5 мм5050 (49,5…50,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
18Основной (крупный) — P = 2,5 мм5555 (54,4…55,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
18Основной (крупный) — P = 2,5 мм6060 (59,4…60,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
18Основной (крупный) — P = 2,5 мм6565 (64,4…65,6)48 (48…53)16,34 (16,24…16,34)—————Неполная резьба
18Основной (крупный) — P = 2,5 мм7070 (69,4…70,6)48 (48…53)16,34 (16,24…16,34)—————Неполная резьба
18Основной (крупный) — P = 2,5 мм7575 (74,4…75,6)48 (48…53)16,34 (16,24…16,34)—————Неполная резьба
18Основной (крупный) — P = 2,5 мм8080 (79,4…80,6)48 (48…53)16,34 (16,24…16,34)—————Неполная резьба
18Основной (крупный) — P = 2,5 мм9090 (89,3…90,7)48 (48…53)16,34 (16,24…16,34)—————Неполная резьба
18Основной (крупный) — P = 2,5 мм100100 (99,3…100,7)48 (48…53)16,34 (16,24…16,34)—————Неполная резьба
18Основной (крупный) — P = 2,5 мм110110 (109,3…110,7)48 (48…53)16,34 (16,24…16,34)—————Неполная резьба
18Основной (крупный) — P = 2,5 мм120120 (119,3…120,7)48 (48…53)16,34 (16,24…16,34)—————Неполная резьба
18Основной (крупный) — P = 2,5 мм130130 (129,2…130,8)48 (48…53)16,34 (16,24…16,34)—————Неполная резьба
18Основной (крупный) — P = 2,5 мм140140 (139,2…140,8)48 (48…53)16,34 (16,24…16,34)—————Неполная резьба
18Основной (крупный) — P = 2,5 мм150150 (149,2…150,8)48 (48…53)16,34 (16,24…16,34)—————Неполная резьба
18Основной (крупный) — P = 2,5 мм160160 (159,2…160,8)48 (48…53)16,34 (16,24…16,34)—————Неполная резьба
20Основной (крупный) — P = 2,5 мм3030 (29,58…30,42)Численно не задано——————Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм3535 (34,5…35,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм4040 (39,5…40,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм4545 (44,5…45,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм5050 (49,5…50,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм5555 (54,4…55,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм6060 (59,4…60,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм6565 (64,4…65,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм7070 (69,4…70,6)52 (52…57)18,34 (18,24…18,34)—————Неполная резьба
20Основной (крупный) — P = 2,5 мм7575 (74,4…75,6)52 (52…57)18,34 (18,24…18,34)—————Неполная резьба
20Основной (крупный) — P = 2,5 мм8080 (79,4…80,6)52 (52…57)18,34 (18,24…18,34)—————Неполная резьба
20Основной (крупный) — P = 2,5 мм9090 (89,3…90,7)52 (52…57)18,34 (18,24…18,34)—————Неполная резьба
20Основной (крупный) — P = 2,5 мм100100 (99,3…100,7)52 (52…57)18,34 (18,24…18,34)—————Неполная резьба
20Основной (крупный) — P = 2,5 мм110110 (109,3…110,7)52 (52…57)18,34 (18,24…18,34)—————Неполная резьба
20Основной (крупный) — P = 2,5 мм120120 (119,3…120,7)52 (52…57)18,34 (18,24…18,34)—————Неполная резьба
20Основной (крупный) — P = 2,5 мм130130 (129,2…130,8)52 (52…57)18,34 (18,24…18,34)—————Неполная резьба
20Основной (крупный) — P = 2,5 мм140140 (139,2…140,8)52 (52…57)18,34 (18,24…18,34)—————Неполная резьба
20Основной (крупный) — P = 2,5 мм150150 (149,2…150,8)52 (52…57)18,34 (18,24…18,34)—————Неполная резьба
20Основной (крупный) — P = 2,5 мм160160 (159,2…160,8)52 (52…57)18,34 (18,24…18,34)—————Неполная резьба
20Основной (крупный) — P = 2,5 мм170170 (169,2…170,8)52 (52…57)18,34 (18,24…18,34)—————Неполная резьба
20Основной (крупный) — P = 2,5 мм180180 (179,2…180,8)52 (52…57)18,34 (18,24…18,34)—————Неполная резьба
20Основной (крупный) — P = 2,5 мм190190 (189,075…190,925)52 (52…57)18,34 (18,24…18,34)—————Неполная резьба
20Основной (крупный) — P = 2,5 мм200200 (199,075…200,925)52 (52…57)18,34 (18,24…18,34)—————Неполная резьба
22Основной (крупный) — P = 2,5 мм3535 (34,5…35,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
22Основной (крупный) — P = 2,5 мм4040 (39,5…40,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
22Основной (крупный) — P = 2,5 мм4545 (44,5…45,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
22Основной (крупный) — P = 2,5 мм5050 (49,5…50,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
22Основной (крупный) — P = 2,5 мм5555 (54,4…55,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
22Основной (крупный) — P = 2,5 мм6060 (59,4…60,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
22Основной (крупный) — P = 2,5 мм6565 (64,4…65,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
22Основной (крупный) — P = 2,5 мм7070 (69,4…70,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
22Основной (крупный) — P = 2,5 мм7575 (74,4…75,6)56 (56…61)20,34 (20,24…20,34)—————Неполная резьба
22Основной (крупный) — P = 2,5 мм8080 (79,4…80,6)56 (56…61)20,34 (20,24…20,34)—————Неполная резьба
22Основной (крупный) — P = 2,5 мм9090 (89,3…90,7)56 (56…61)20,34 (20,24…20,34)—————Неполная резьба
22Основной (крупный) — P = 2,5 мм100100 (99,3…100,7)56 (56…61)20,34 (20,24…20,34)—————Неполная резьба
22Основной (крупный) — P = 2,5 мм110110 (109,3…110,7)56 (56…61)20,34 (20,24…20,34)—————Неполная резьба
22Основной (крупный) — P = 2,5 мм120120 (119,3…120,7)56 (56…61)20,34 (20,24…20,34)—————Неполная резьба
22Основной (крупный) — P = 2,5 мм130130 (129,2…130,8)56 (56…61)20,34 (20,24…20,34)—————Неполная резьба
22Основной (крупный) — P = 2,5 мм140140 (139,2…140,8)56 (56…61)20,34 (20,24…20,34)—————Неполная резьба
22Основной (крупный) — P = 2,5 мм150150 (149,2…150,8)56 (56…61)20,34 (20,24…20,34)—————Неполная резьба
22Основной (крупный) — P = 2,5 мм160160 (159,2…160,8)56 (56…61)20,34 (20,24…20,34)—————Неполная резьба
22Основной (крупный) — P = 2,5 мм170170 (169,2…170,8)56 (56…61)20,34 (20,24…20,34)—————Неполная резьба
22Основной (крупный) — P = 2,5 мм180180 (179,2…180,8)56 (56…61)20,34 (20,24…20,34)—————Неполная резьба
22Основной (крупный) — P = 2,5 мм190190 (189,075…190,925)56 (56…61)20,34 (20,24…20,34)—————Неполная резьба
22Основной (крупный) — P = 2,5 мм200200 (199,075…200,925)56 (56…61)20,34 (20,24…20,34)—————Неполная резьба
24Основной (крупный) — P = 3 мм4040 (39,5…40,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм4545 (44,5…45,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм5050 (49,5…50,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм5555 (54,4…55,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм6060 (59,4…60,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм6565 (64,4…65,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм7070 (69,4…70,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм7575 (74,4…75,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм8080 (79,4…80,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм9090 (89,3…90,7)60 (60…66)22 (21,87…22)—————Неполная резьба
24Основной (крупный) — P = 3 мм100100 (99,3…100,7)60 (60…66)22 (21,87…22)—————Неполная резьба
24Основной (крупный) — P = 3 мм110110 (109,3…110,7)60 (60…66)22 (21,87…22)—————Неполная резьба
24Основной (крупный) — P = 3 мм120120 (119,3…120,7)60 (60…66)22 (21,87…22)—————Неполная резьба
24Основной (крупный) — P = 3 мм130130 (129,2…130,8)60 (60…66)22 (21,87…22)—————Неполная резьба
24Основной (крупный) — P = 3 мм140140 (139,2…140,8)60 (60…66)22 (21,87…22)—————Неполная резьба
24Основной (крупный) — P = 3 мм150150 (149,2…150,8)60 (60…66)22 (21,87…22)—————Неполная резьба
24Основной (крупный) — P = 3 мм160160 (159,2…160,8)60 (60…66)22 (21,87…22)—————Неполная резьба
24Основной (крупный) — P = 3 мм170170 (169,2…170,8)60 (60…66)22 (21,87…22)—————Неполная резьба
24Основной (крупный) — P = 3 мм180180 (179,2…180,8)60 (60…66)22 (21,87…22)—————Неполная резьба
24Основной (крупный) — P = 3 мм190190 (189,075…190,925)60 (60…66)22 (21,87…22)—————Неполная резьба
24Основной (крупный) — P = 3 мм200200 (199,075…200,925)60 (60…66)22 (21,87…22)—————Неполная резьба
27Основной (крупный) — P = 3 мм4040 (39,5…40,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
27Основной (крупный) — P = 3 мм4545 (44,5…45,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
27Основной (крупный) — P = 3 мм5050 (49,5…50,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
27Основной (крупный) — P = 3 мм5555 (54,4…55,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
27Основной (крупный) — P = 3 мм6060 (59,4…60,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
27Основной (крупный) — P = 3 мм6565 (64,4…65,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
27Основной (крупный) — P = 3 мм7070 (69,4…70,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
27Основной (крупный) — P = 3 мм7575 (74,4…75,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
27Основной (крупный) — P = 3 мм8080 (79,4…80,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
27Основной (крупный) — P = 3 мм9090 (89,3…90,7)Численно не задано——————Резьба по длине, кроме нормируемых переходов
27Основной (крупный) — P = 3 мм100100 (99,3…100,7)66 (66…72)25 (24,87…25)—————Неполная резьба
27Основной (крупный) — P = 3 мм110110 (109,3…110,7)66 (66…72)25 (24,87…25)—————Неполная резьба
27Основной (крупный) — P = 3 мм120120 (119,3…120,7)66 (66…72)25 (24,87…25)—————Неполная резьба
27Основной (крупный) — P = 3 мм130130 (129,2…130,8)66 (66…72)25 (24,87…25)—————Неполная резьба
27Основной (крупный) — P = 3 мм140140 (139,2…140,8)66 (66…72)25 (24,87…25)—————Неполная резьба
27Основной (крупный) — P = 3 мм150150 (149,2…150,8)66 (66…72)25 (24,87…25)—————Неполная резьба
27Основной (крупный) — P = 3 мм160160 (159,2…160,8)66 (66…72)25 (24,87…25)—————Неполная резьба
27Основной (крупный) — P = 3 мм170170 (169,2…170,8)66 (66…72)25 (24,87…25)—————Неполная резьба
27Основной (крупный) — P = 3 мм180180 (179,2…180,8)66 (66…72)25 (24,87…25)—————Неполная резьба
27Основной (крупный) — P = 3 мм190190 (189,075…190,925)66 (66…72)25 (24,87…25)—————Неполная резьба
27Основной (крупный) — P = 3 мм200200 (199,075…200,925)66 (66…72)25 (24,87…25)—————Неполная резьба
30Основной (крупный) — P = 3,5 мм4545 (44,5…45,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм5050 (49,5…50,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм5555 (54,4…55,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм6060 (59,4…60,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм6565 (64,4…65,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм7070 (69,4…70,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм7575 (74,4…75,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм8080 (79,4…80,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм9090 (89,3…90,7)Численно не задано——————Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм100100 (99,3…100,7)72 (72…79)27,68 (27,55…27,68)—————Неполная резьба
30Основной (крупный) — P = 3,5 мм110110 (109,3…110,7)72 (72…79)27,68 (27,55…27,68)—————Неполная резьба
30Основной (крупный) — P = 3,5 мм120120 (119,3…120,7)72 (72…79)27,68 (27,55…27,68)—————Неполная резьба
30Основной (крупный) — P = 3,5 мм130130 (129,2…130,8)72 (72…79)27,68 (27,55…27,68)—————Неполная резьба
30Основной (крупный) — P = 3,5 мм140140 (139,2…140,8)72 (72…79)27,68 (27,55…27,68)—————Неполная резьба
30Основной (крупный) — P = 3,5 мм150150 (149,2…150,8)72 (72…79)27,68 (27,55…27,68)—————Неполная резьба
30Основной (крупный) — P = 3,5 мм160160 (159,2…160,8)72 (72…79)27,68 (27,55…27,68)—————Неполная резьба
30Основной (крупный) — P = 3,5 мм170170 (169,2…170,8)72 (72…79)27,68 (27,55…27,68)—————Неполная резьба
30Основной (крупный) — P = 3,5 мм180180 (179,2…180,8)72 (72…79)27,68 (27,55…27,68)—————Неполная резьба
30Основной (крупный) — P = 3,5 мм190190 (189,075…190,925)72 (72…79)27,68 (27,55…27,68)—————Неполная резьба
30Основной (крупный) — P = 3,5 мм200200 (199,075…200,925)72 (72…79)27,68 (27,55…27,68)—————Неполная резьба
33Основной (крупный) — P = 3,5 мм5050 (49,5…50,5)Численно не задано——————Резьба по длине, кроме нормируемых переходов
33Основной (крупный) — P = 3,5 мм5555 (54,4…55,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
33Основной (крупный) — P = 3,5 мм6060 (59,4…60,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
33Основной (крупный) — P = 3,5 мм6565 (64,4…65,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
33Основной (крупный) — P = 3,5 мм7070 (69,4…70,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
33Основной (крупный) — P = 3,5 мм7575 (74,4…75,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
33Основной (крупный) — P = 3,5 мм8080 (79,4…80,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
33Основной (крупный) — P = 3,5 мм9090 (89,3…90,7)Численно не задано——————Резьба по длине, кроме нормируемых переходов
33Основной (крупный) — P = 3,5 мм100100 (99,3…100,7)Численно не задано——————Резьба по длине, кроме нормируемых переходов
33Основной (крупный) — P = 3,5 мм110110 (109,3…110,7)Численно не задано——————Резьба по длине, кроме нормируемых переходов
33Основной (крупный) — P = 3,5 мм120120 (119,3…120,7)78 (78…85)30,68 (30,55…30,68)—————Неполная резьба
33Основной (крупный) — P = 3,5 мм130130 (129,2…130,8)78 (78…85)30,68 (30,55…30,68)—————Неполная резьба
33Основной (крупный) — P = 3,5 мм140140 (139,2…140,8)78 (78…85)30,68 (30,55…30,68)—————Неполная резьба
33Основной (крупный) — P = 3,5 мм150150 (149,2…150,8)78 (78…85)30,68 (30,55…30,68)—————Неполная резьба
33Основной (крупный) — P = 3,5 мм160160 (159,2…160,8)78 (78…85)30,68 (30,55…30,68)—————Неполная резьба
33Основной (крупный) — P = 3,5 мм170170 (169,2…170,8)78 (78…85)30,68 (30,55…30,68)—————Неполная резьба
33Основной (крупный) — P = 3,5 мм180180 (179,2…180,8)78 (78…85)30,68 (30,55…30,68)—————Неполная резьба
33Основной (крупный) — P = 3,5 мм190190 (189,075…190,925)78 (78…85)30,68 (30,55…30,68)—————Неполная резьба
33Основной (крупный) — P = 3,5 мм200200 (199,075…200,925)78 (78…85)30,68 (30,55…30,68)—————Неполная резьба
36Основной (крупный) — P = 4 мм5555 (54,4…55,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм6060 (59,4…60,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм6565 (64,4…65,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм7070 (69,4…70,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм7575 (74,4…75,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм8080 (79,4…80,6)Численно не задано——————Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм9090 (89,3…90,7)Численно не задано——————Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм100100 (99,3…100,7)Численно не задано——————Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм110110 (109,3…110,7)Численно не задано——————Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм120120 (119,3…120,7)84 (84…92)33,35 (33,22…33,35)—————Неполная резьба
36Основной (крупный) — P = 4 мм130130 (129,2…130,8)84 (84…92)33,35 (33,22…33,35)—————Неполная резьба
36Основной (крупный) — P = 4 мм140140 (139,2…140,8)84 (84…92)33,35 (33,22…33,35)—————Неполная резьба
36Основной (крупный) — P = 4 мм150150 (149,2…150,8)84 (84…92)33,35 (33,22…33,35)—————Неполная резьба
36Основной (крупный) — P = 4 мм160160 (159,2…160,8)84 (84…92)33,35 (33,22…33,35)—————Неполная резьба
36Основной (крупный) — P = 4 мм170170 (169,2…170,8)84 (84…92)33,35 (33,22…33,35)—————Неполная резьба
36Основной (крупный) — P = 4 мм180180 (179,2…180,8)84 (84…92)33,35 (33,22…33,35)—————Неполная резьба
36Основной (крупный) — P = 4 мм190190 (189,075…190,925)84 (84…92)33,35 (33,22…33,35)—————Неполная резьба
36Основной (крупный) — P = 4 мм200200 (199,075…200,925)84 (84…92)33,35 (33,22…33,35)—————Неполная резьба
8Мелкий — P = 1 мм1212 (11,65…12,35)Численно не задано—≤ 0,074≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Мелкий — P = 1 мм1616 (15,65…16,35)Численно не задано—≤ 0,082≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Мелкий — P = 1 мм2020 (19,58…20,42)Численно не задано—≤ 0,09≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Мелкий — P = 1 мм2525 (24,58…25,42)Численно не задано—≤ 0,1≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Мелкий — P = 1 мм3030 (29,58…30,42)Численно не задано—≤ 0,11≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Мелкий — P = 1 мм3535 (34,5…35,5)Численно не задано—≤ 0,12≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Мелкий — P = 1 мм4040 (39,5…40,5)≈ 28—≤ 0,13—≤ 0,22≤ 12≥ 5,75Неполная резьба
8Мелкий — P = 1 мм4545 (44,5…45,5)≈ 28—≤ 0,14—≤ 0,22≤ 17≥ 10,75Неполная резьба
8Мелкий — P = 1 мм5050 (49,5…50,5)≈ 28—≤ 0,15—≤ 0,22≤ 22≥ 15,75Неполная резьба
8Мелкий — P = 1 мм5555 (54,4…55,6)≈ 28—≤ 0,16—≤ 0,22≤ 27≥ 20,75Неполная резьба
8Мелкий — P = 1 мм6060 (59,4…60,6)≈ 28—≤ 0,17—≤ 0,22≤ 32≥ 25,75Неполная резьба
8Мелкий — P = 1 мм6565 (64,4…65,6)≈ 28—≤ 0,18—≤ 0,22≤ 37≥ 30,75Неполная резьба
8Мелкий — P = 1 мм7070 (69,4…70,6)≈ 28—≤ 0,19—≤ 0,22≤ 42≥ 35,75Неполная резьба
8Мелкий — P = 1 мм8080 (79,4…80,6)≈ 28—≤ 0,21—≤ 0,22≤ 52≥ 45,75Неполная резьба
10Мелкий — P = 1 мм1616 (15,65…16,35)Численно не задано—≤ 0,09≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1 мм2020 (19,58…20,42)Численно не задано—≤ 0,1≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1 мм2525 (24,58…25,42)Численно не задано—≤ 0,1125≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1 мм3030 (29,58…30,42)Численно не задано—≤ 0,125≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1 мм3535 (34,5…35,5)Численно не задано—≤ 0,1375≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1 мм4040 (39,5…40,5)Численно не задано—≤ 0,15≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1 мм4545 (44,5…45,5)≈ 32—≤ 0,1625—≤ 0,22≤ 13≥ 5,5Неполная резьба
10Мелкий — P = 1 мм5050 (49,5…50,5)≈ 32—≤ 0,175—≤ 0,22≤ 18≥ 10,5Неполная резьба
10Мелкий — P = 1 мм5555 (54,4…55,6)≈ 32—≤ 0,1875—≤ 0,22≤ 23≥ 15,5Неполная резьба
10Мелкий — P = 1 мм6060 (59,4…60,6)≈ 32—≤ 0,2—≤ 0,22≤ 28≥ 20,5Неполная резьба
10Мелкий — P = 1 мм6565 (64,4…65,6)≈ 32—≤ 0,2125—≤ 0,22≤ 33≥ 25,5Неполная резьба
10Мелкий — P = 1 мм7070 (69,4…70,6)≈ 32—≤ 0,225—≤ 0,22≤ 38≥ 30,5Неполная резьба
10Мелкий — P = 1 мм8080 (79,4…80,6)≈ 32—≤ 0,25—≤ 0,22≤ 48≥ 40,5Неполная резьбаl_s,min = 40,5 мм: учтена поправка ИУС 5-2015, исправляющая 45 мм.
10Мелкий — P = 1 мм9090 (89,3…90,7)≈ 32—≤ 0,275—≤ 0,22≤ 58≥ 50,5Неполная резьба
10Мелкий — P = 1 мм100100 (99,3…100,7)≈ 32—≤ 0,3—≤ 0,22≤ 68≥ 60,5Неполная резьба
10Мелкий — P = 1,25 мм1616 (15,65…16,35)Численно не задано—≤ 0,09≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1,25 мм2020 (19,58…20,42)Численно не задано—≤ 0,1≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1,25 мм2525 (24,58…25,42)Численно не задано—≤ 0,1125≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1,25 мм3030 (29,58…30,42)Численно не задано—≤ 0,125≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1,25 мм3535 (34,5…35,5)Численно не задано—≤ 0,1375≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1,25 мм4040 (39,5…40,5)Численно не задано—≤ 0,15≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1,25 мм4545 (44,5…45,5)≈ 32—≤ 0,1625—≤ 0,22≤ 13≥ 5,5Неполная резьба
10Мелкий — P = 1,25 мм5050 (49,5…50,5)≈ 32—≤ 0,175—≤ 0,22≤ 18≥ 10,5Неполная резьба
10Мелкий — P = 1,25 мм5555 (54,4…55,6)≈ 32—≤ 0,1875—≤ 0,22≤ 23≥ 15,5Неполная резьба
10Мелкий — P = 1,25 мм6060 (59,4…60,6)≈ 32—≤ 0,2—≤ 0,22≤ 28≥ 20,5Неполная резьба
10Мелкий — P = 1,25 мм6565 (64,4…65,6)≈ 32—≤ 0,2125—≤ 0,22≤ 33≥ 25,5Неполная резьба
10Мелкий — P = 1,25 мм7070 (69,4…70,6)≈ 32—≤ 0,225—≤ 0,22≤ 38≥ 30,5Неполная резьба
10Мелкий — P = 1,25 мм8080 (79,4…80,6)≈ 32—≤ 0,25—≤ 0,22≤ 48≥ 40,5Неполная резьбаl_s,min = 40,5 мм: учтена поправка ИУС 5-2015, исправляющая 45 мм.
10Мелкий — P = 1,25 мм9090 (89,3…90,7)≈ 32—≤ 0,275—≤ 0,22≤ 58≥ 50,5Неполная резьба
10Мелкий — P = 1,25 мм100100 (99,3…100,7)≈ 32—≤ 0,3—≤ 0,22≤ 68≥ 60,5Неполная резьба
12Мелкий — P = 1,5 мм2020 (19,58…20,42)Численно не задано—≤ 0,1≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,5 мм2525 (24,58…25,42)Численно не задано—≤ 0,1125≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,5 мм3030 (29,58…30,42)Численно не задано—≤ 0,125≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,5 мм3535 (34,5…35,5)Численно не задано—≤ 0,1375≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,5 мм4040 (39,5…40,5)Численно не задано—≤ 0,15≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,5 мм4545 (44,5…45,5)Численно не задано—≤ 0,1625≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,5 мм5050 (49,5…50,5)Численно не задано—≤ 0,175≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,5 мм5555 (54,4…55,6)≈ 36—≤ 0,1875—≤ 0,27≤ 19≥ 10,25Неполная резьба
12Мелкий — P = 1,5 мм6060 (59,4…60,6)≈ 36—≤ 0,2—≤ 0,27≤ 24≥ 15,25Неполная резьба
12Мелкий — P = 1,5 мм6565 (64,4…65,6)≈ 36—≤ 0,2125—≤ 0,27≤ 29≥ 20,25Неполная резьба
12Мелкий — P = 1,5 мм7070 (69,4…70,6)≈ 36—≤ 0,225—≤ 0,27≤ 34≥ 25,25Неполная резьба
12Мелкий — P = 1,5 мм8080 (79,4…80,6)≈ 36—≤ 0,25—≤ 0,27≤ 44≥ 35,25Неполная резьба
12Мелкий — P = 1,5 мм9090 (89,3…90,7)≈ 36—≤ 0,275—≤ 0,27≤ 54≥ 45,25Неполная резьба
12Мелкий — P = 1,5 мм100100 (99,3…100,7)≈ 36—≤ 0,3—≤ 0,27≤ 64≥ 55,25Неполная резьба
12Мелкий — P = 1,5 мм110110 (109,3…110,7)≈ 36—≤ 0,325—≤ 0,27≤ 74≥ 65,25Неполная резьба
12Мелкий — P = 1,5 мм120120 (119,3…120,7)≈ 36—≤ 0,35—≤ 0,27≤ 84≥ 75,25Неполная резьба
12Мелкий — P = 1,25 мм2020 (19,58…20,42)Численно не задано—≤ 0,1≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,25 мм2525 (24,58…25,42)Численно не задано—≤ 0,1125≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,25 мм3030 (29,58…30,42)Численно не задано—≤ 0,125≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,25 мм3535 (34,5…35,5)Численно не задано—≤ 0,1375≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,25 мм4040 (39,5…40,5)Численно не задано—≤ 0,15≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,25 мм4545 (44,5…45,5)Численно не задано—≤ 0,1625≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,25 мм5050 (49,5…50,5)Численно не задано—≤ 0,175≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,25 мм5555 (54,4…55,6)≈ 36—≤ 0,1875—≤ 0,27≤ 19≥ 10,25Неполная резьба
12Мелкий — P = 1,25 мм6060 (59,4…60,6)≈ 36—≤ 0,2—≤ 0,27≤ 24≥ 15,25Неполная резьба
12Мелкий — P = 1,25 мм6565 (64,4…65,6)≈ 36—≤ 0,2125—≤ 0,27≤ 29≥ 20,25Неполная резьба
12Мелкий — P = 1,25 мм7070 (69,4…70,6)≈ 36—≤ 0,225—≤ 0,27≤ 34≥ 25,25Неполная резьба
12Мелкий — P = 1,25 мм8080 (79,4…80,6)≈ 36—≤ 0,25—≤ 0,27≤ 44≥ 35,25Неполная резьба
12Мелкий — P = 1,25 мм9090 (89,3…90,7)≈ 36—≤ 0,275—≤ 0,27≤ 54≥ 45,25Неполная резьба
12Мелкий — P = 1,25 мм100100 (99,3…100,7)≈ 36—≤ 0,3—≤ 0,27≤ 64≥ 55,25Неполная резьба
12Мелкий — P = 1,25 мм110110 (109,3…110,7)≈ 36—≤ 0,325—≤ 0,27≤ 74≥ 65,25Неполная резьба
12Мелкий — P = 1,25 мм120120 (119,3…120,7)≈ 36—≤ 0,35—≤ 0,27≤ 84≥ 75,25Неполная резьба
14Мелкий — P = 1,5 мм2525 (24,58…25,42)Численно не задано—≤ 0,1125≤ 6———Резьба по длине, кроме нормируемых переходов
14Мелкий — P = 1,5 мм3030 (29,58…30,42)Численно не задано—≤ 0,125≤ 6———Резьба по длине, кроме нормируемых переходов
14Мелкий — P = 1,5 мм3535 (34,5…35,5)Численно не задано—≤ 0,1375≤ 6———Резьба по длине, кроме нормируемых переходов
14Мелкий — P = 1,5 мм4040 (39,5…40,5)Численно не задано—≤ 0,15≤ 6———Резьба по длине, кроме нормируемых переходов
14Мелкий — P = 1,5 мм4545 (44,5…45,5)Численно не задано—≤ 0,1625≤ 6———Резьба по длине, кроме нормируемых переходов
14Мелкий — P = 1,5 мм5050 (49,5…50,5)Численно не задано—≤ 0,175≤ 6———Резьба по длине, кроме нормируемых переходов
14Мелкий — P = 1,5 мм5555 (54,4…55,6)Численно не задано—≤ 0,1875≤ 6———Резьба по длине, кроме нормируемых переходов
14Мелкий — P = 1,5 мм6060 (59,4…60,6)≈ 40—≤ 0,2—≤ 0,27≤ 20≥ 10Неполная резьба
14Мелкий — P = 1,5 мм6565 (64,4…65,6)≈ 40—≤ 0,2125—≤ 0,27≤ 25≥ 15Неполная резьба
14Мелкий — P = 1,5 мм7070 (69,4…70,6)≈ 40—≤ 0,225—≤ 0,27≤ 30≥ 20Неполная резьба
14Мелкий — P = 1,5 мм8080 (79,4…80,6)≈ 40—≤ 0,25—≤ 0,27≤ 40≥ 30Неполная резьба
14Мелкий — P = 1,5 мм9090 (89,3…90,7)≈ 40—≤ 0,275—≤ 0,27≤ 50≥ 40Неполная резьба
14Мелкий — P = 1,5 мм100100 (99,3…100,7)≈ 40—≤ 0,3—≤ 0,27≤ 60≥ 50Неполная резьба
14Мелкий — P = 1,5 мм110110 (109,3…110,7)≈ 40—≤ 0,325—≤ 0,27≤ 70≥ 60Неполная резьба
14Мелкий — P = 1,5 мм120120 (119,3…120,7)≈ 40—≤ 0,35—≤ 0,27≤ 80≥ 70Неполная резьба
14Мелкий — P = 1,5 мм130130 (129,2…130,8)≈ 40—≤ 0,375—≤ 0,27≤ 90≥ 80Неполная резьба
14Мелкий — P = 1,5 мм140140 (139,2…140,8)≈ 40—≤ 0,4—≤ 0,27≤ 100≥ 90Неполная резьба
16Мелкий — P = 1,5 мм2525 (24,58…25,42)Численно не задано—≤ 0,1125≤ 6———Резьба по длине, кроме нормируемых переходов
16Мелкий — P = 1,5 мм3030 (29,58…30,42)Численно не задано—≤ 0,125≤ 6———Резьба по длине, кроме нормируемых переходов
16Мелкий — P = 1,5 мм3535 (34,5…35,5)Численно не задано—≤ 0,1375≤ 6———Резьба по длине, кроме нормируемых переходов
16Мелкий — P = 1,5 мм4040 (39,5…40,5)Численно не задано—≤ 0,15≤ 6———Резьба по длине, кроме нормируемых переходов
16Мелкий — P = 1,5 мм4545 (44,5…45,5)Численно не задано—≤ 0,1625≤ 6———Резьба по длине, кроме нормируемых переходов
16Мелкий — P = 1,5 мм5050 (49,5…50,5)Численно не задано—≤ 0,175≤ 6———Резьба по длине, кроме нормируемых переходов
16Мелкий — P = 1,5 мм5555 (54,4…55,6)Численно не задано—≤ 0,1875≤ 6———Резьба по длине, кроме нормируемых переходов
16Мелкий — P = 1,5 мм6060 (59,4…60,6)Численно не задано—≤ 0,2≤ 6———Резьба по длине, кроме нормируемых переходов
16Мелкий — P = 1,5 мм6565 (64,4…65,6)≈ 44—≤ 0,2125—≤ 0,27≤ 21≥ 11Неполная резьба
16Мелкий — P = 1,5 мм7070 (69,4…70,6)≈ 44—≤ 0,225—≤ 0,27≤ 26≥ 16Неполная резьба
16Мелкий — P = 1,5 мм8080 (79,4…80,6)≈ 44—≤ 0,25—≤ 0,27≤ 36≥ 26Неполная резьба
16Мелкий — P = 1,5 мм9090 (89,3…90,7)≈ 44—≤ 0,275—≤ 0,27≤ 46≥ 36Неполная резьба
16Мелкий — P = 1,5 мм100100 (99,3…100,7)≈ 44—≤ 0,3—≤ 0,27≤ 56≥ 46Неполная резьба
16Мелкий — P = 1,5 мм110110 (109,3…110,7)≈ 44—≤ 0,325—≤ 0,27≤ 66≥ 56Неполная резьба
16Мелкий — P = 1,5 мм120120 (119,3…120,7)≈ 44—≤ 0,35—≤ 0,27≤ 76≥ 66Неполная резьба
16Мелкий — P = 1,5 мм130130 (129,2…130,8)≈ 44—≤ 0,375—≤ 0,27≤ 86≥ 76Неполная резьба
16Мелкий — P = 1,5 мм140140 (139,2…140,8)≈ 44—≤ 0,4—≤ 0,27≤ 96≥ 86Неполная резьба
16Мелкий — P = 1,5 мм150150 (149,2…150,8)≈ 44—≤ 0,425—≤ 0,27≤ 106≥ 96Неполная резьба
16Мелкий — P = 1,5 мм160160 (159,2…160,8)≈ 44—≤ 0,45—≤ 0,27≤ 116≥ 106Неполная резьба
20Мелкий — P = 1,5 мм3030 (29,58…30,42)Численно не задано—≤ 0,125≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм3535 (34,5…35,5)Численно не задано—≤ 0,1375≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм4040 (39,5…40,5)Численно не задано—≤ 0,15≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм4545 (44,5…45,5)Численно не задано—≤ 0,1625≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм5050 (49,5…50,5)Численно не задано—≤ 0,175≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм5555 (54,4…55,6)Численно не задано—≤ 0,1875≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм6060 (59,4…60,6)Численно не задано—≤ 0,2≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм6565 (64,4…65,6)Численно не задано—≤ 0,2125≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм7070 (69,4…70,6)Численно не задано—≤ 0,225≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм8080 (79,4…80,6)≈ 52—≤ 0,25—≤ 0,33≤ 28≥ 15,5Неполная резьба
20Мелкий — P = 1,5 мм9090 (89,3…90,7)≈ 52—≤ 0,275—≤ 0,33≤ 38≥ 25,5Неполная резьба
20Мелкий — P = 1,5 мм100100 (99,3…100,7)≈ 52—≤ 0,3—≤ 0,33≤ 48≥ 35,5Неполная резьба
20Мелкий — P = 1,5 мм110110 (109,3…110,7)≈ 52—≤ 0,325—≤ 0,33≤ 58≥ 45,5Неполная резьба
20Мелкий — P = 1,5 мм120120 (119,3…120,7)≈ 52—≤ 0,35—≤ 0,33≤ 68≥ 55,5Неполная резьба
20Мелкий — P = 1,5 мм130130 (129,2…130,8)≈ 52—≤ 0,375—≤ 0,33≤ 78≥ 65,5Неполная резьба
20Мелкий — P = 1,5 мм140140 (139,2…140,8)≈ 52—≤ 0,4—≤ 0,33≤ 88≥ 75,5Неполная резьба
20Мелкий — P = 1,5 мм150150 (149,2…150,8)≈ 52—≤ 0,425—≤ 0,33≤ 98≥ 85,5Неполная резьба
20Мелкий — P = 1,5 мм160160 (159,2…160,8)≈ 52—≤ 0,45—≤ 0,33≤ 108≥ 95,5Неполная резьба
20Мелкий — P = 1,5 мм180180 (179,2…180,8)≈ 52—≤ 0,5—≤ 0,33≤ 128≥ 115,5Неполная резьба
20Мелкий — P = 1,5 мм200200 (199,1…200,9)≈ 52—≤ 0,55—≤ 0,33≤ 148≥ 135,5Неполная резьба
20Мелкий — P = 2 мм3030 (29,58…30,42)Численно не задано—≤ 0,125≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм3535 (34,5…35,5)Численно не задано—≤ 0,1375≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм4040 (39,5…40,5)Численно не задано—≤ 0,15≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм4545 (44,5…45,5)Численно не задано—≤ 0,1625≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм5050 (49,5…50,5)Численно не задано—≤ 0,175≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм5555 (54,4…55,6)Численно не задано—≤ 0,1875≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм6060 (59,4…60,6)Численно не задано—≤ 0,2≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм6565 (64,4…65,6)Численно не задано—≤ 0,2125≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм7070 (69,4…70,6)Численно не задано—≤ 0,225≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм8080 (79,4…80,6)≈ 52—≤ 0,25—≤ 0,33≤ 28≥ 15,5Неполная резьба
20Мелкий — P = 2 мм9090 (89,3…90,7)≈ 52—≤ 0,275—≤ 0,33≤ 38≥ 25,5Неполная резьба
20Мелкий — P = 2 мм100100 (99,3…100,7)≈ 52—≤ 0,3—≤ 0,33≤ 48≥ 35,5Неполная резьба
20Мелкий — P = 2 мм110110 (109,3…110,7)≈ 52—≤ 0,325—≤ 0,33≤ 58≥ 45,5Неполная резьба
20Мелкий — P = 2 мм120120 (119,3…120,7)≈ 52—≤ 0,35—≤ 0,33≤ 68≥ 55,5Неполная резьба
20Мелкий — P = 2 мм130130 (129,2…130,8)≈ 52—≤ 0,375—≤ 0,33≤ 78≥ 65,5Неполная резьба
20Мелкий — P = 2 мм140140 (139,2…140,8)≈ 52—≤ 0,4—≤ 0,33≤ 88≥ 75,5Неполная резьба
20Мелкий — P = 2 мм150150 (149,2…150,8)≈ 52—≤ 0,425—≤ 0,33≤ 98≥ 85,5Неполная резьба
20Мелкий — P = 2 мм160160 (159,2…160,8)≈ 52—≤ 0,45—≤ 0,33≤ 108≥ 95,5Неполная резьба
20Мелкий — P = 2 мм180180 (179,2…180,8)≈ 52—≤ 0,5—≤ 0,33≤ 128≥ 115,5Неполная резьба
20Мелкий — P = 2 мм200200 (199,1…200,9)≈ 52—≤ 0,55—≤ 0,33≤ 148≥ 135,5Неполная резьба
24Мелкий — P = 2 мм4040 (39,5…40,5)Численно не задано—≤ 0,15≤ 9———Резьба по длине, кроме нормируемых переходов
24Мелкий — P = 2 мм4545 (44,5…45,5)Численно не задано—≤ 0,1625≤ 9———Резьба по длине, кроме нормируемых переходов
24Мелкий — P = 2 мм5050 (49,5…50,5)Численно не задано—≤ 0,175≤ 9———Резьба по длине, кроме нормируемых переходов
24Мелкий — P = 2 мм5555 (54,4…55,6)Численно не задано—≤ 0,1875≤ 9———Резьба по длине, кроме нормируемых переходов
24Мелкий — P = 2 мм6060 (59,4…60,6)Численно не задано—≤ 0,2≤ 9———Резьба по длине, кроме нормируемых переходов
24Мелкий — P = 2 мм6565 (64,4…65,6)Численно не задано—≤ 0,2125≤ 9———Резьба по длине, кроме нормируемых переходов
24Мелкий — P = 2 мм7070 (69,4…70,6)Численно не задано—≤ 0,225≤ 9———Резьба по длине, кроме нормируемых переходов
24Мелкий — P = 2 мм8080 (79,4…80,6)Численно не задано—≤ 0,25≤ 9———Резьба по длине, кроме нормируемых переходов
24Мелкий — P = 2 мм9090 (89,3…90,7)≈ 60—≤ 0,275—≤ 0,33≤ 30≥ 15Неполная резьба
24Мелкий — P = 2 мм100100 (99,3…100,7)≈ 60—≤ 0,3—≤ 0,33≤ 40≥ 25Неполная резьба
24Мелкий — P = 2 мм110110 (109,3…110,7)≈ 60—≤ 0,325—≤ 0,33≤ 50≥ 35Неполная резьба
24Мелкий — P = 2 мм120120 (119,3…120,7)≈ 60—≤ 0,35—≤ 0,33≤ 60≥ 45Неполная резьба
24Мелкий — P = 2 мм130130 (129,2…130,8)≈ 60—≤ 0,375—≤ 0,33≤ 70≥ 55Неполная резьба
24Мелкий — P = 2 мм140140 (139,2…140,8)≈ 60—≤ 0,4—≤ 0,33≤ 80≥ 65Неполная резьба
24Мелкий — P = 2 мм150150 (149,2…150,8)≈ 60—≤ 0,425—≤ 0,33≤ 90≥ 75Неполная резьба
24Мелкий — P = 2 мм160160 (159,2…160,8)≈ 60—≤ 0,45—≤ 0,33≤ 100≥ 85Неполная резьба
24Мелкий — P = 2 мм180180 (179,2…180,8)≈ 60—≤ 0,5—≤ 0,33≤ 120≥ 105Неполная резьба
24Мелкий — P = 2 мм200200 (199,1…200,9)≈ 60—≤ 0,55—≤ 0,33≤ 140≥ 125Неполная резьба
30Мелкий — P = 2 мм4545 (44,5…45,5)Численно не задано—≤ 0,1625≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм5050 (49,5…50,5)Численно не задано—≤ 0,175≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм5555 (54,4…55,6)Численно не задано—≤ 0,1875≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм6060 (59,4…60,6)Численно не задано—≤ 0,2≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм6565 (64,4…65,6)Численно не задано—≤ 0,2125≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм7070 (69,4…70,6)Численно не задано—≤ 0,225≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм8080 (79,4…80,6)Численно не задано—≤ 0,25≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм9090 (89,3…90,7)Численно не задано—≤ 0,275≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм100100 (99,3…100,7)Численно не задано—≤ 0,3≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм110110 (109,3…110,7)≈ 72—≤ 0,325—≤ 0,33≤ 38≥ 20,5Неполная резьба
30Мелкий — P = 2 мм120120 (119,3…120,7)≈ 72—≤ 0,35—≤ 0,33≤ 48≥ 30,5Неполная резьба
30Мелкий — P = 2 мм130130 (129,2…130,8)≈ 72—≤ 0,375—≤ 0,33≤ 58≥ 40,5Неполная резьба
30Мелкий — P = 2 мм140140 (139,2…140,8)≈ 72—≤ 0,4—≤ 0,33≤ 68≥ 50,5Неполная резьба
30Мелкий — P = 2 мм150150 (149,2…150,8)≈ 72—≤ 0,425—≤ 0,33≤ 78≥ 60,5Неполная резьба
30Мелкий — P = 2 мм160160 (159,2…160,8)≈ 72—≤ 0,45—≤ 0,33≤ 88≥ 70,5Неполная резьба
30Мелкий — P = 2 мм180180 (179,2…180,8)≈ 72—≤ 0,5—≤ 0,33≤ 108≥ 90,5Неполная резьба
30Мелкий — P = 2 мм200200 (199,1…200,9)≈ 72—≤ 0,55—≤ 0,33≤ 128≥ 110,5Неполная резьба
36Мелкий — P = 3 мм5555 (54,4…55,6)Численно не задано—≤ 0,1875≤ 12———Резьба по длине, кроме нормируемых переходов
36Мелкий — P = 3 мм6060 (59,4…60,6)Численно не задано—≤ 0,2≤ 12———Резьба по длине, кроме нормируемых переходов
36Мелкий — P = 3 мм6565 (64,4…65,6)Численно не задано—≤ 0,2125≤ 12———Резьба по длине, кроме нормируемых переходов
36Мелкий — P = 3 мм7070 (69,4…70,6)Численно не задано—≤ 0,225≤ 12———Резьба по длине, кроме нормируемых переходов
36Мелкий — P = 3 мм8080 (79,4…80,6)Численно не задано—≤ 0,25≤ 12———Резьба по длине, кроме нормируемых переходов
36Мелкий — P = 3 мм9090 (89,3…90,7)Численно не задано—≤ 0,275≤ 12———Резьба по длине, кроме нормируемых переходов
36Мелкий — P = 3 мм100100 (99,3…100,7)Численно не задано—≤ 0,3≤ 12———Резьба по длине, кроме нормируемых переходов
36Мелкий — P = 3 мм110110 (109,3…110,7)Численно не задано—≤ 0,325≤ 12———Резьба по длине, кроме нормируемых переходов
36Мелкий — P = 3 мм120120 (119,3…120,7)≈ 84—≤ 0,35—≤ 0,39≤ 36≥ 16Неполная резьба
36Мелкий — P = 3 мм130130 (129,2…130,8)≈ 84—≤ 0,375—≤ 0,39≤ 46≥ 26Неполная резьба
36Мелкий — P = 3 мм140140 (139,2…140,8)≈ 84—≤ 0,4—≤ 0,39≤ 56≥ 36Неполная резьба
36Мелкий — P = 3 мм150150 (149,2…150,8)≈ 84—≤ 0,425—≤ 0,39≤ 66≥ 46Неполная резьба
36Мелкий — P = 3 мм160160 (159,2…160,8)≈ 84—≤ 0,45—≤ 0,39≤ 76≥ 56Неполная резьба
36Мелкий — P = 3 мм180180 (179,2…180,8)≈ 84—≤ 0,5—≤ 0,39≤ 96≥ 76Неполная резьба
36Мелкий — P = 3 мм200200 (199,1…200,9)≈ 84—≤ 0,55—≤ 0,39≤ 116≥ 96Неполная резьба
ГОСТ 11738-84 · 1984; изменение № 1; поправка ИУС 1-2024

Проверены все 17 диаметров основной таблицы, основные (крупные) шаги, полная исправленная матрица стандартных длин, полная/частичная резьба, численные размерные и основные геометрические допуски по ссылочным документам, вариант стержня под накатывание по ГОСТ 19256. Численный AT17, контроль углубления и дополнительные мелкие шаги отдельно не раскрыты; полная независимая нормативная спецификация пока не заявляется.

ГОСТ 11738-84 — геометрия по диаметрам
d, ммP, ммD, ммd₁, ммk, ммS, ммD₁, ммe, ммw, ммt, ммR, ммd_w, ммf, ммdₐ, ммc₁ / R₁, ммc, ммα, °β, °d, ммd₂, ммx, ммa, ммt, ммt, ммt, ммRa, мкмRa, мкм
3Основной (крупный) — P = 0,5 мм5,5 (5,38…5,5)3 (2,86…3)3 (2,86…3)2,5 (2,52…2,58)3,2 (2,6…3,8)≥ 2,87≥ 1,15≥ 1,3≥ 0,1≥ 5,07≤ 0,51≤ 3,6≤ 0,30,545≥ 1203 (2,874…2,98)2,675 (2,58…2,655)≤ 1,25≤ 1,5≤ 0,36≤ 0,08≤ 0,28≤ 3,2≤ 6,3
4Основной (крупный) — P = 0,7 мм7 (6,85…7)4 (3,82…4)4 (3,82…4)3 (3,02…3,08)3,8 (3,2…4,4)≥ 3,44≥ 1,4≥ 2≥ 0,2≥ 6,53≤ 0,6≤ 4,7≤ 0,40,545≥ 1204 (3,838…3,978)3,545 (3,433…3,523)≤ 1,75≤ 2,1≤ 0,44≤ 0,1≤ 0,36≤ 3,2≤ 6,3
5Основной (крупный) — P = 0,8 мм8,5 (8,35…8,5)5 (4,82…5)5 (4,82…5)4 (4,03…4,105)4,9 (4,3…5,5)≥ 4,59≥ 1,9≥ 2,5≥ 0,2≥ 8,03≤ 0,6≤ 5,7≤ 0,5145≥ 1205 (4,826…4,976)4,48 (4,361…4,456)≤ 2≤ 2,4≤ 0,44≤ 0,12≤ 0,36≤ 3,2≤ 6,3
6Основной (крупный) — P = 1 мм10 (9,85…10)6 (5,82…6)6 (5,7…6)5 (5,03…5,105)6,1 (5,35…6,85)≥ 5,73≥ 2,3≥ 3≥ 0,25≥ 9,38≤ 0,68≤ 6,8≤ 0,6145≥ 1206 (5,794…5,974)5,35 (5,212…5,324)≤ 2,5≤ 3≤ 0,44≤ 0,14≤ 0,36≤ 3,2≤ 6,3
8Основной (крупный) — P = 1,25 мм13 (12,82…13)8 (7,78…8)8 (7,64…8)6 (6,03…6,105)7,2 (6,45…7,95)≥ 6,87≥ 3≥ 4≥ 0,4≥ 12,33≤ 1,02≤ 9,2≤ 0,81,645≥ 1208 (7,76…7,972)7,188 (7,042…7,16)≤ 3,2≤ 3,75≤ 0,54≤ 0,18≤ 0,44≤ 3,2≤ 6,3
10Основной (крупный) — P = 1,5 мм16 (15,82…16)10 (9,78…10)10 (9,64…10)8 (8,04…8,13)9,7 (8,95…10,45)≥ 9,17≥ 4≥ 5≥ 0,4≥ 15,33≤ 1,02≤ 11,2≤ 11,645≥ 12010 (9,732…9,968)9,026 (8,862…8,994)≤ 3,8≤ 4,5≤ 0,54≤ 0,22≤ 0,44≤ 3,2≤ 6,3
12Основной (крупный) — P = 1,75 мм18 (17,82…18)12 (11,73…12)12 (11,57…12)10 (10,04…10,13)12 (11,1…12,9)≥ 11,45≥ 4,8≥ 6≥ 0,6≥ 17,23≤ 1,87≤ 14,2≤ 1,21,645≥ 12012 (11,701…11,966)10,863 (10,679…10,829)≤ 4,3≤ 5,25≤ 0,54≤ 0,25≤ 0,54≤ 3,2≤ 6,3
14Основной (крупный) — P = 2 мм21 (20,79…21)14 (13,73…14)14 (13,57…14)12 (12,05…12,16)14,3 (13,4…15,2)≥ 13,74≥ 5,8≥ 7≥ 0,6≥ 20,17≤ 1,87≤ 16,2≤ 1,4245≥ 12014 (13,682…13,962)12,701 (12,503…12,663)≤ 5≤ 6≤ 0,66≤ 0,29≤ 0,54≤ 3,2≤ 6,3
16Основной (крупный) — P = 2 мм24 (23,79…24)16 (15,73…16)16 (15,57…16)14 (14,05…14,16)16,7 (15,8…17,6)≥ 16,02≥ 6,8≥ 8≥ 0,6≥ 23,17≤ 1,87≤ 18,2≤ 1,6245≥ 12016 (15,682…15,962)14,701 (14,503…14,663)≤ 5≤ 6≤ 0,66≤ 0,34≤ 0,54≤ 3,2≤ 6,3
18Основной (крупный) — P = 2,5 мм27 (26,79…27)18 (17,73…18)18 (17,57…18)14 (14,05…14,16)16,7 (15,8…17,6)≥ 16,02≥ 7,8≥ 9≥ 0,6≥ 26,02≤ 1,87≤ 20,2≤ 1,82,545≥ 12018 (17,623…17,958)16,376 (16,164…16,334)≤ 6,3≤ 7,5≤ 0,66≤ 0,38≤ 0,54≤ 3,2≤ 6,3
20Основной (крупный) — P = 2,5 мм30 (29,79…30)20 (19,67…20)20 (19,48…20)17 (17,05…17,16)20,4 (19,35…21,45)≥ 19,44≥ 8,6≥ 10≥ 0,8≥ 28,87≤ 2,04≤ 22,4≤ 22,545≥ 12020 (19,623…19,958)18,376 (18,164…18,334)≤ 6,3≤ 7,5≤ 0,66≤ 0,42≤ 0,66≤ 3,2≤ 6,3
22Основной (крупный) — P = 2,5 мм33 (32,75…33)22 (21,67…22)22 (21,48…22)17 (17,05…17,16)20,4 (19,35…21,45)≥ 19,44≥ 9,4≥ 11≥ 0,8≥ 31,85≤ 2,04≤ 24,4≤ 2,22,545≥ 12022 (21,623…21,958)20,376 (20,164…20,334)≤ 6,3≤ 7,5≤ 0,78≤ 0,46≤ 0,66≤ 3,2≤ 6,3
24Основной (крупный) — P = 3 мм36 (35,75…36)24 (23,67…24)24 (23,48…24)19 (19,065…19,195)22,7 (21,65…23,75)≥ 21,73≥ 10,4≥ 12≥ 0,8≥ 34,81≤ 2,04≤ 26,4≤ 2,42,545≥ 12024 (23,577…23,952)22,051 (21,803…22,003)≤ 7,5≤ 9≤ 0,78≤ 0,5≤ 0,66≤ 3,2≤ 6,3
27Основной (крупный) — P = 3 мм40 (39,75…40)27 (26,67…27)27 (26,48…27)19 (19,065…19,195)22,7 (21,65…23,75)≥ 21,73≥ 11,9≥ 13,5≥ 1≥ 38,72≤ 2,89≤ 30,4≤ 2,72,545≥ 12027 (26,577…26,952)25,051 (24,803…25,003)≤ 7,5≤ 9≤ 0,78≤ 0,56≤ 0,66≤ 3,2≤ 6,3
30Основной (крупный) — P = 3,5 мм45 (44,75…45)30 (29,67…30)30 (29,48…30)22 (22,065…22,195)26,2 (25,15…27,25)≥ 25,15≥ 12,9≥ 15,5≥ 1≥ 43,61≤ 2,89≤ 33,4≤ 32,545≥ 12030 (29,522…29,947)27,727 (27,462…27,674)≤ 9≤ 10,5≤ 0,78≤ 0,63≤ 0,66≤ 3,2≤ 6,3
33Основной (крупный) — P = 3,5 мм50 (49,75…50)33 (32,61…33)33 (32,38…33)24 (24,065…24,195)28,5 (27,45…29,55)≥ 27,43≥ 13,8≥ 17,5≥ 1≥ 48,62≤ 2,89≤ 36,4≤ 3,32,545≥ 12033 (32,522…32,947)30,727 (30,462…30,674)≤ 9≤ 10,5≤ 0,78≤ 0,7≤ 0,78≤ 3,2≤ 6,3
36Основной (крупный) — P = 4 мм54 (53,7…54)36 (35,61…36)36 (35,38…36)27 (27,065…27,195)32 (30,75…33,25)≥ 30,85≥ 15,3≥ 19≥ 1≥ 52,54≤ 2,89≤ 39,4≤ 3,6345≥ 12036 (35,465…35,94)33,402 (33,118…33,342)≤ 10≤ 12≤ 0,92≤ 0,76≤ 0,78≤ 3,2≤ 6,3
Обозначения колонок
D, мм
Диаметр головки
d₁, мм
Диаметр гладкого стержня
k, мм
Высота головки
S, мм
Размер внутреннего шестигранника под ключ
D₁, мм
Диаметр фаски у входа в углубление
e, мм
Диаметр описанной окружности углубления
w, мм
Толщина основания головки
t, мм
Глубина шестигранного углубления
R, мм
Радиус под головкой
d_w, мм
Диаметр опорной поверхности
f, мм
Длина перехода под головкой
dₐ, мм
Диаметр перехода под головкой
c₁ / R₁, мм
Фаска или радиус наружной кромки головки
c, мм
Фаска конца
α, °
Угол фаски конца
β, °
Угол входа в углубление
d, мм
Наружный диаметр резьбы 6g
d₂, мм
Средний диаметр резьбы 6g
x, мм
Нормальный сбег резьбы
a, мм
Нормальный недорез резьбы
t, мм
Соосность головки и стержня
t, мм
Перпендикулярность опорной поверхности
t, мм
Соосность резьбы и стержня
Ra, мкм
Шероховатость резьбы
Ra, мкм
Прочие обработанные поверхности
Все допустимые длины и зависимые размеры (298)
ГОСТ 11738-84 — матрица d × P × l
d, ммP, ммl, ммl, ммb, ммd₁, ммРезьбаПримечание
3Основной (крупный) — P = 0,5 мм55 (4,76…5,24)Численно не задано—Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм66 (5,76…6,24)Численно не задано—Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм88 (7,71…8,29)Численно не задано—Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм1010 (9,71…10,29)Численно не задано—Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм1212 (11,65…12,35)Численно не задано—Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм1414 (13,65…14,35)Численно не задано—Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм1616 (15,65…16,35)Численно не задано—Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм2020 (19,58…20,42)Численно не задано—Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм2525 (24,58…25,42)18 (18…19)2,65 (2,6…2,65)Неполная резьба
3Основной (крупный) — P = 0,5 мм3030 (29,58…30,42)18 (18…19)2,65 (2,6…2,65)Неполная резьба
4Основной (крупный) — P = 0,7 мм66 (5,76…6,24)Численно не задано—Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм88 (7,71…8,29)Численно не задано—Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм1010 (9,71…10,29)Численно не задано—Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм1212 (11,65…12,35)Численно не задано—Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм1414 (13,65…14,35)Численно не задано—Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм1616 (15,65…16,35)Численно не задано—Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм2020 (19,58…20,42)Численно не задано—Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм2525 (24,58…25,42)Численно не задано—Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм3030 (29,58…30,42)20 (20…21,4)3,52 (3,46…3,52)Неполная резьба
4Основной (крупный) — P = 0,7 мм3535 (34,5…35,5)20 (20…21,4)3,52 (3,46…3,52)Неполная резьба
4Основной (крупный) — P = 0,7 мм4040 (39,5…40,5)20 (20…21,4)3,52 (3,46…3,52)Неполная резьба
5Основной (крупный) — P = 0,8 мм88 (7,71…8,29)Численно не задано—Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм1010 (9,71…10,29)Численно не задано—Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм1212 (11,65…12,35)Численно не задано—Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм1414 (13,65…14,35)Численно не задано—Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм1616 (15,65…16,35)Численно не задано—Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм2020 (19,58…20,42)Численно не задано—Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм2525 (24,58…25,42)Численно не задано—Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм3030 (29,58…30,42)22 (22…23,6)4,45 (4,39…4,45)Неполная резьба
5Основной (крупный) — P = 0,8 мм3535 (34,5…35,5)22 (22…23,6)4,45 (4,39…4,45)Неполная резьба
5Основной (крупный) — P = 0,8 мм4040 (39,5…40,5)22 (22…23,6)4,45 (4,39…4,45)Неполная резьба
5Основной (крупный) — P = 0,8 мм4545 (44,5…45,5)22 (22…23,6)4,45 (4,39…4,45)Неполная резьба
5Основной (крупный) — P = 0,8 мм5050 (49,5…50,5)22 (22…23,6)4,45 (4,39…4,45)Неполная резьба
6Основной (крупный) — P = 1 мм1010 (9,71…10,29)Численно не задано—Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм1212 (11,65…12,35)Численно не задано—Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм1414 (13,65…14,35)Численно не задано—Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм1616 (15,65…16,35)Численно не задано—Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм2020 (19,58…20,42)Численно не задано—Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм2525 (24,58…25,42)Численно не задано—Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм3030 (29,58…30,42)Численно не задано—Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм3535 (34,5…35,5)24 (24…26)5,32 (5,25…5,32)Неполная резьба
6Основной (крупный) — P = 1 мм4040 (39,5…40,5)24 (24…26)5,32 (5,25…5,32)Неполная резьба
6Основной (крупный) — P = 1 мм4545 (44,5…45,5)24 (24…26)5,32 (5,25…5,32)Неполная резьба
6Основной (крупный) — P = 1 мм5050 (49,5…50,5)24 (24…26)5,32 (5,25…5,32)Неполная резьба
6Основной (крупный) — P = 1 мм5555 (54,4…55,6)24 (24…26)5,32 (5,25…5,32)Неполная резьба
6Основной (крупный) — P = 1 мм6060 (59,4…60,6)24 (24…26)5,32 (5,25…5,32)Неполная резьба
8Основной (крупный) — P = 1,25 мм1212 (11,65…12,35)Численно не задано—Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм1414 (13,65…14,35)Численно не задано—Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм1616 (15,65…16,35)Численно не задано—Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм2020 (19,58…20,42)Численно не задано—Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм2525 (24,58…25,42)Численно не задано—Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм3030 (29,58…30,42)Численно не задано—Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм3535 (34,5…35,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм4040 (39,5…40,5)28 (28…30,5)7,15 (7,08…7,15)Неполная резьба
8Основной (крупный) — P = 1,25 мм4545 (44,5…45,5)28 (28…30,5)7,15 (7,08…7,15)Неполная резьба
8Основной (крупный) — P = 1,25 мм5050 (49,5…50,5)28 (28…30,5)7,15 (7,08…7,15)Неполная резьба
8Основной (крупный) — P = 1,25 мм5555 (54,4…55,6)28 (28…30,5)7,15 (7,08…7,15)Неполная резьба
8Основной (крупный) — P = 1,25 мм6060 (59,4…60,6)28 (28…30,5)7,15 (7,08…7,15)Неполная резьба
8Основной (крупный) — P = 1,25 мм6565 (64,4…65,6)28 (28…30,5)7,15 (7,08…7,15)Неполная резьба
8Основной (крупный) — P = 1,25 мм7070 (69,4…70,6)28 (28…30,5)7,15 (7,08…7,15)Неполная резьба
8Основной (крупный) — P = 1,25 мм7575 (74,4…75,6)28 (28…30,5)7,15 (7,08…7,15)Неполная резьба
8Основной (крупный) — P = 1,25 мм8080 (79,4…80,6)28 (28…30,5)7,15 (7,08…7,15)Неполная резьба
10Основной (крупный) — P = 1,5 мм1414 (13,65…14,35)Численно не задано—Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм1616 (15,65…16,35)Численно не задано—Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм2020 (19,58…20,42)Численно не задано—Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм2525 (24,58…25,42)Численно не задано—Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм3030 (29,58…30,42)Численно не задано—Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм3535 (34,5…35,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм4040 (39,5…40,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм4545 (44,5…45,5)32 (32…35)8,99 (8,91…8,99)Неполная резьба
10Основной (крупный) — P = 1,5 мм5050 (49,5…50,5)32 (32…35)8,99 (8,91…8,99)Неполная резьба
10Основной (крупный) — P = 1,5 мм5555 (54,4…55,6)32 (32…35)8,99 (8,91…8,99)Неполная резьба
10Основной (крупный) — P = 1,5 мм6060 (59,4…60,6)32 (32…35)8,99 (8,91…8,99)Неполная резьба
10Основной (крупный) — P = 1,5 мм6565 (64,4…65,6)32 (32…35)8,99 (8,91…8,99)Неполная резьба
10Основной (крупный) — P = 1,5 мм7070 (69,4…70,6)32 (32…35)8,99 (8,91…8,99)Неполная резьба
10Основной (крупный) — P = 1,5 мм7575 (74,4…75,6)32 (32…35)8,99 (8,91…8,99)Неполная резьба
10Основной (крупный) — P = 1,5 мм8080 (79,4…80,6)32 (32…35)8,99 (8,91…8,99)Неполная резьба
10Основной (крупный) — P = 1,5 мм9090 (89,3…90,7)32 (32…35)8,99 (8,91…8,99)Неполная резьба
10Основной (крупный) — P = 1,5 мм100100 (99,3…100,7)32 (32…35)8,99 (8,91…8,99)Неполная резьба
12Основной (крупный) — P = 1,75 мм2020 (19,58…20,42)Численно не задано—Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм2525 (24,58…25,42)Численно не задано—Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм3030 (29,58…30,42)Численно не задано—Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм3535 (34,5…35,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм4040 (39,5…40,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм4545 (44,5…45,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм5050 (49,5…50,5)36 (36…39,5)10,83 (10,74…10,83)Неполная резьба
12Основной (крупный) — P = 1,75 мм5555 (54,4…55,6)36 (36…39,5)10,83 (10,74…10,83)Неполная резьба
12Основной (крупный) — P = 1,75 мм6060 (59,4…60,6)36 (36…39,5)10,83 (10,74…10,83)Неполная резьба
12Основной (крупный) — P = 1,75 мм6565 (64,4…65,6)36 (36…39,5)10,83 (10,74…10,83)Неполная резьба
12Основной (крупный) — P = 1,75 мм7070 (69,4…70,6)36 (36…39,5)10,83 (10,74…10,83)Неполная резьба
12Основной (крупный) — P = 1,75 мм7575 (74,4…75,6)36 (36…39,5)10,83 (10,74…10,83)Неполная резьба
12Основной (крупный) — P = 1,75 мм8080 (79,4…80,6)36 (36…39,5)10,83 (10,74…10,83)Неполная резьба
12Основной (крупный) — P = 1,75 мм9090 (89,3…90,7)36 (36…39,5)10,83 (10,74…10,83)Неполная резьба
12Основной (крупный) — P = 1,75 мм100100 (99,3…100,7)36 (36…39,5)10,83 (10,74…10,83)Неполная резьба
12Основной (крупный) — P = 1,75 мм110110 (109,3…110,7)36 (36…39,5)10,83 (10,74…10,83)Неполная резьба
12Основной (крупный) — P = 1,75 мм120120 (119,3…120,7)36 (36…39,5)10,83 (10,74…10,83)Неполная резьба
12Основной (крупный) — P = 1,75 мм130130 (129,2…130,8)36 (36…39,5)10,83 (10,74…10,83)Неполная резьба
14Основной (крупный) — P = 2 мм2525 (24,58…25,42)Численно не задано—Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм3030 (29,58…30,42)Численно не задано—Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм3535 (34,5…35,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм4040 (39,5…40,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм4545 (44,5…45,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм5050 (49,5…50,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм5555 (54,4…55,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм6060 (59,4…60,6)40 (40…44)12,66 (12,56…12,66)Неполная резьба
14Основной (крупный) — P = 2 мм6565 (64,4…65,6)40 (40…44)12,66 (12,56…12,66)Неполная резьба
14Основной (крупный) — P = 2 мм7070 (69,4…70,6)40 (40…44)12,66 (12,56…12,66)Неполная резьба
14Основной (крупный) — P = 2 мм7575 (74,4…75,6)40 (40…44)12,66 (12,56…12,66)Неполная резьба
14Основной (крупный) — P = 2 мм8080 (79,4…80,6)40 (40…44)12,66 (12,56…12,66)Неполная резьба
14Основной (крупный) — P = 2 мм9090 (89,3…90,7)40 (40…44)12,66 (12,56…12,66)Неполная резьба
14Основной (крупный) — P = 2 мм100100 (99,3…100,7)40 (40…44)12,66 (12,56…12,66)Неполная резьба
14Основной (крупный) — P = 2 мм110110 (109,3…110,7)40 (40…44)12,66 (12,56…12,66)Неполная резьба
14Основной (крупный) — P = 2 мм120120 (119,3…120,7)40 (40…44)12,66 (12,56…12,66)Неполная резьба
14Основной (крупный) — P = 2 мм130130 (129,2…130,8)40 (40…44)12,66 (12,56…12,66)Неполная резьба
14Основной (крупный) — P = 2 мм140140 (139,2…140,8)40 (40…44)12,66 (12,56…12,66)Неполная резьба
16Основной (крупный) — P = 2 мм2525 (24,58…25,42)Численно не задано—Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм3030 (29,58…30,42)Численно не задано—Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм3535 (34,5…35,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм4040 (39,5…40,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм4545 (44,5…45,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм5050 (49,5…50,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм5555 (54,4…55,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм6060 (59,4…60,6)44 (44…48)14,66 (14,56…14,66)Неполная резьба
16Основной (крупный) — P = 2 мм6565 (64,4…65,6)44 (44…48)14,66 (14,56…14,66)Неполная резьба
16Основной (крупный) — P = 2 мм7070 (69,4…70,6)44 (44…48)14,66 (14,56…14,66)Неполная резьба
16Основной (крупный) — P = 2 мм7575 (74,4…75,6)44 (44…48)14,66 (14,56…14,66)Неполная резьба
16Основной (крупный) — P = 2 мм8080 (79,4…80,6)44 (44…48)14,66 (14,56…14,66)Неполная резьба
16Основной (крупный) — P = 2 мм9090 (89,3…90,7)44 (44…48)14,66 (14,56…14,66)Неполная резьба
16Основной (крупный) — P = 2 мм100100 (99,3…100,7)44 (44…48)14,66 (14,56…14,66)Неполная резьба
16Основной (крупный) — P = 2 мм110110 (109,3…110,7)44 (44…48)14,66 (14,56…14,66)Неполная резьба
16Основной (крупный) — P = 2 мм120120 (119,3…120,7)44 (44…48)14,66 (14,56…14,66)Неполная резьба
16Основной (крупный) — P = 2 мм130130 (129,2…130,8)44 (44…48)14,66 (14,56…14,66)Неполная резьба
16Основной (крупный) — P = 2 мм140140 (139,2…140,8)44 (44…48)14,66 (14,56…14,66)Неполная резьба
16Основной (крупный) — P = 2 мм150150 (149,2…150,8)44 (44…48)14,66 (14,56…14,66)Неполная резьба
16Основной (крупный) — P = 2 мм160160 (159,2…160,8)44 (44…48)14,66 (14,56…14,66)Неполная резьба
18Основной (крупный) — P = 2,5 мм3030 (29,58…30,42)Численно не задано—Резьба по длине, кроме нормируемых переходов
18Основной (крупный) — P = 2,5 мм3535 (34,5…35,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
18Основной (крупный) — P = 2,5 мм4040 (39,5…40,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
18Основной (крупный) — P = 2,5 мм4545 (44,5…45,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
18Основной (крупный) — P = 2,5 мм5050 (49,5…50,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
18Основной (крупный) — P = 2,5 мм5555 (54,4…55,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
18Основной (крупный) — P = 2,5 мм6060 (59,4…60,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
18Основной (крупный) — P = 2,5 мм6565 (64,4…65,6)48 (48…53)16,34 (16,24…16,34)Неполная резьба
18Основной (крупный) — P = 2,5 мм7070 (69,4…70,6)48 (48…53)16,34 (16,24…16,34)Неполная резьба
18Основной (крупный) — P = 2,5 мм7575 (74,4…75,6)48 (48…53)16,34 (16,24…16,34)Неполная резьба
18Основной (крупный) — P = 2,5 мм8080 (79,4…80,6)48 (48…53)16,34 (16,24…16,34)Неполная резьба
18Основной (крупный) — P = 2,5 мм9090 (89,3…90,7)48 (48…53)16,34 (16,24…16,34)Неполная резьба
18Основной (крупный) — P = 2,5 мм100100 (99,3…100,7)48 (48…53)16,34 (16,24…16,34)Неполная резьба
18Основной (крупный) — P = 2,5 мм110110 (109,3…110,7)48 (48…53)16,34 (16,24…16,34)Неполная резьба
18Основной (крупный) — P = 2,5 мм120120 (119,3…120,7)48 (48…53)16,34 (16,24…16,34)Неполная резьба
18Основной (крупный) — P = 2,5 мм130130 (129,2…130,8)48 (48…53)16,34 (16,24…16,34)Неполная резьба
18Основной (крупный) — P = 2,5 мм140140 (139,2…140,8)48 (48…53)16,34 (16,24…16,34)Неполная резьба
18Основной (крупный) — P = 2,5 мм150150 (149,2…150,8)48 (48…53)16,34 (16,24…16,34)Неполная резьба
18Основной (крупный) — P = 2,5 мм160160 (159,2…160,8)48 (48…53)16,34 (16,24…16,34)Неполная резьба
20Основной (крупный) — P = 2,5 мм3030 (29,58…30,42)Численно не задано—Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм3535 (34,5…35,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм4040 (39,5…40,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм4545 (44,5…45,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм5050 (49,5…50,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм5555 (54,4…55,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм6060 (59,4…60,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм6565 (64,4…65,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм7070 (69,4…70,6)52 (52…57)18,34 (18,24…18,34)Неполная резьба
20Основной (крупный) — P = 2,5 мм7575 (74,4…75,6)52 (52…57)18,34 (18,24…18,34)Неполная резьба
20Основной (крупный) — P = 2,5 мм8080 (79,4…80,6)52 (52…57)18,34 (18,24…18,34)Неполная резьба
20Основной (крупный) — P = 2,5 мм9090 (89,3…90,7)52 (52…57)18,34 (18,24…18,34)Неполная резьба
20Основной (крупный) — P = 2,5 мм100100 (99,3…100,7)52 (52…57)18,34 (18,24…18,34)Неполная резьба
20Основной (крупный) — P = 2,5 мм110110 (109,3…110,7)52 (52…57)18,34 (18,24…18,34)Неполная резьба
20Основной (крупный) — P = 2,5 мм120120 (119,3…120,7)52 (52…57)18,34 (18,24…18,34)Неполная резьба
20Основной (крупный) — P = 2,5 мм130130 (129,2…130,8)52 (52…57)18,34 (18,24…18,34)Неполная резьба
20Основной (крупный) — P = 2,5 мм140140 (139,2…140,8)52 (52…57)18,34 (18,24…18,34)Неполная резьба
20Основной (крупный) — P = 2,5 мм150150 (149,2…150,8)52 (52…57)18,34 (18,24…18,34)Неполная резьба
20Основной (крупный) — P = 2,5 мм160160 (159,2…160,8)52 (52…57)18,34 (18,24…18,34)Неполная резьба
20Основной (крупный) — P = 2,5 мм170170 (169,2…170,8)52 (52…57)18,34 (18,24…18,34)Неполная резьба
20Основной (крупный) — P = 2,5 мм180180 (179,2…180,8)52 (52…57)18,34 (18,24…18,34)Неполная резьба
20Основной (крупный) — P = 2,5 мм190190 (189,075…190,925)52 (52…57)18,34 (18,24…18,34)Неполная резьба
20Основной (крупный) — P = 2,5 мм200200 (199,075…200,925)52 (52…57)18,34 (18,24…18,34)Неполная резьба
22Основной (крупный) — P = 2,5 мм3535 (34,5…35,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
22Основной (крупный) — P = 2,5 мм4040 (39,5…40,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
22Основной (крупный) — P = 2,5 мм4545 (44,5…45,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
22Основной (крупный) — P = 2,5 мм5050 (49,5…50,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
22Основной (крупный) — P = 2,5 мм5555 (54,4…55,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
22Основной (крупный) — P = 2,5 мм6060 (59,4…60,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
22Основной (крупный) — P = 2,5 мм6565 (64,4…65,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
22Основной (крупный) — P = 2,5 мм7070 (69,4…70,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
22Основной (крупный) — P = 2,5 мм7575 (74,4…75,6)56 (56…61)20,34 (20,24…20,34)Неполная резьба
22Основной (крупный) — P = 2,5 мм8080 (79,4…80,6)56 (56…61)20,34 (20,24…20,34)Неполная резьба
22Основной (крупный) — P = 2,5 мм9090 (89,3…90,7)56 (56…61)20,34 (20,24…20,34)Неполная резьба
22Основной (крупный) — P = 2,5 мм100100 (99,3…100,7)56 (56…61)20,34 (20,24…20,34)Неполная резьба
22Основной (крупный) — P = 2,5 мм110110 (109,3…110,7)56 (56…61)20,34 (20,24…20,34)Неполная резьба
22Основной (крупный) — P = 2,5 мм120120 (119,3…120,7)56 (56…61)20,34 (20,24…20,34)Неполная резьба
22Основной (крупный) — P = 2,5 мм130130 (129,2…130,8)56 (56…61)20,34 (20,24…20,34)Неполная резьба
22Основной (крупный) — P = 2,5 мм140140 (139,2…140,8)56 (56…61)20,34 (20,24…20,34)Неполная резьба
22Основной (крупный) — P = 2,5 мм150150 (149,2…150,8)56 (56…61)20,34 (20,24…20,34)Неполная резьба
22Основной (крупный) — P = 2,5 мм160160 (159,2…160,8)56 (56…61)20,34 (20,24…20,34)Неполная резьба
22Основной (крупный) — P = 2,5 мм170170 (169,2…170,8)56 (56…61)20,34 (20,24…20,34)Неполная резьба
22Основной (крупный) — P = 2,5 мм180180 (179,2…180,8)56 (56…61)20,34 (20,24…20,34)Неполная резьба
22Основной (крупный) — P = 2,5 мм190190 (189,075…190,925)56 (56…61)20,34 (20,24…20,34)Неполная резьба
22Основной (крупный) — P = 2,5 мм200200 (199,075…200,925)56 (56…61)20,34 (20,24…20,34)Неполная резьба
24Основной (крупный) — P = 3 мм4040 (39,5…40,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм4545 (44,5…45,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм5050 (49,5…50,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм5555 (54,4…55,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм6060 (59,4…60,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм6565 (64,4…65,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм7070 (69,4…70,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм7575 (74,4…75,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм8080 (79,4…80,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм9090 (89,3…90,7)60 (60…66)22 (21,87…22)Неполная резьба
24Основной (крупный) — P = 3 мм100100 (99,3…100,7)60 (60…66)22 (21,87…22)Неполная резьба
24Основной (крупный) — P = 3 мм110110 (109,3…110,7)60 (60…66)22 (21,87…22)Неполная резьба
24Основной (крупный) — P = 3 мм120120 (119,3…120,7)60 (60…66)22 (21,87…22)Неполная резьба
24Основной (крупный) — P = 3 мм130130 (129,2…130,8)60 (60…66)22 (21,87…22)Неполная резьба
24Основной (крупный) — P = 3 мм140140 (139,2…140,8)60 (60…66)22 (21,87…22)Неполная резьба
24Основной (крупный) — P = 3 мм150150 (149,2…150,8)60 (60…66)22 (21,87…22)Неполная резьба
24Основной (крупный) — P = 3 мм160160 (159,2…160,8)60 (60…66)22 (21,87…22)Неполная резьба
24Основной (крупный) — P = 3 мм170170 (169,2…170,8)60 (60…66)22 (21,87…22)Неполная резьба
24Основной (крупный) — P = 3 мм180180 (179,2…180,8)60 (60…66)22 (21,87…22)Неполная резьба
24Основной (крупный) — P = 3 мм190190 (189,075…190,925)60 (60…66)22 (21,87…22)Неполная резьба
24Основной (крупный) — P = 3 мм200200 (199,075…200,925)60 (60…66)22 (21,87…22)Неполная резьба
27Основной (крупный) — P = 3 мм4040 (39,5…40,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
27Основной (крупный) — P = 3 мм4545 (44,5…45,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
27Основной (крупный) — P = 3 мм5050 (49,5…50,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
27Основной (крупный) — P = 3 мм5555 (54,4…55,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
27Основной (крупный) — P = 3 мм6060 (59,4…60,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
27Основной (крупный) — P = 3 мм6565 (64,4…65,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
27Основной (крупный) — P = 3 мм7070 (69,4…70,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
27Основной (крупный) — P = 3 мм7575 (74,4…75,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
27Основной (крупный) — P = 3 мм8080 (79,4…80,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
27Основной (крупный) — P = 3 мм9090 (89,3…90,7)Численно не задано—Резьба по длине, кроме нормируемых переходов
27Основной (крупный) — P = 3 мм100100 (99,3…100,7)66 (66…72)25 (24,87…25)Неполная резьба
27Основной (крупный) — P = 3 мм110110 (109,3…110,7)66 (66…72)25 (24,87…25)Неполная резьба
27Основной (крупный) — P = 3 мм120120 (119,3…120,7)66 (66…72)25 (24,87…25)Неполная резьба
27Основной (крупный) — P = 3 мм130130 (129,2…130,8)66 (66…72)25 (24,87…25)Неполная резьба
27Основной (крупный) — P = 3 мм140140 (139,2…140,8)66 (66…72)25 (24,87…25)Неполная резьба
27Основной (крупный) — P = 3 мм150150 (149,2…150,8)66 (66…72)25 (24,87…25)Неполная резьба
27Основной (крупный) — P = 3 мм160160 (159,2…160,8)66 (66…72)25 (24,87…25)Неполная резьба
27Основной (крупный) — P = 3 мм170170 (169,2…170,8)66 (66…72)25 (24,87…25)Неполная резьба
27Основной (крупный) — P = 3 мм180180 (179,2…180,8)66 (66…72)25 (24,87…25)Неполная резьба
27Основной (крупный) — P = 3 мм190190 (189,075…190,925)66 (66…72)25 (24,87…25)Неполная резьба
27Основной (крупный) — P = 3 мм200200 (199,075…200,925)66 (66…72)25 (24,87…25)Неполная резьба
30Основной (крупный) — P = 3,5 мм4545 (44,5…45,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм5050 (49,5…50,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм5555 (54,4…55,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм6060 (59,4…60,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм6565 (64,4…65,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм7070 (69,4…70,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм7575 (74,4…75,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм8080 (79,4…80,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм9090 (89,3…90,7)Численно не задано—Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм100100 (99,3…100,7)72 (72…79)27,68 (27,55…27,68)Неполная резьба
30Основной (крупный) — P = 3,5 мм110110 (109,3…110,7)72 (72…79)27,68 (27,55…27,68)Неполная резьба
30Основной (крупный) — P = 3,5 мм120120 (119,3…120,7)72 (72…79)27,68 (27,55…27,68)Неполная резьба
30Основной (крупный) — P = 3,5 мм130130 (129,2…130,8)72 (72…79)27,68 (27,55…27,68)Неполная резьба
30Основной (крупный) — P = 3,5 мм140140 (139,2…140,8)72 (72…79)27,68 (27,55…27,68)Неполная резьба
30Основной (крупный) — P = 3,5 мм150150 (149,2…150,8)72 (72…79)27,68 (27,55…27,68)Неполная резьба
30Основной (крупный) — P = 3,5 мм160160 (159,2…160,8)72 (72…79)27,68 (27,55…27,68)Неполная резьба
30Основной (крупный) — P = 3,5 мм170170 (169,2…170,8)72 (72…79)27,68 (27,55…27,68)Неполная резьба
30Основной (крупный) — P = 3,5 мм180180 (179,2…180,8)72 (72…79)27,68 (27,55…27,68)Неполная резьба
30Основной (крупный) — P = 3,5 мм190190 (189,075…190,925)72 (72…79)27,68 (27,55…27,68)Неполная резьба
30Основной (крупный) — P = 3,5 мм200200 (199,075…200,925)72 (72…79)27,68 (27,55…27,68)Неполная резьба
33Основной (крупный) — P = 3,5 мм5050 (49,5…50,5)Численно не задано—Резьба по длине, кроме нормируемых переходов
33Основной (крупный) — P = 3,5 мм5555 (54,4…55,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
33Основной (крупный) — P = 3,5 мм6060 (59,4…60,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
33Основной (крупный) — P = 3,5 мм6565 (64,4…65,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
33Основной (крупный) — P = 3,5 мм7070 (69,4…70,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
33Основной (крупный) — P = 3,5 мм7575 (74,4…75,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
33Основной (крупный) — P = 3,5 мм8080 (79,4…80,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
33Основной (крупный) — P = 3,5 мм9090 (89,3…90,7)Численно не задано—Резьба по длине, кроме нормируемых переходов
33Основной (крупный) — P = 3,5 мм100100 (99,3…100,7)Численно не задано—Резьба по длине, кроме нормируемых переходов
33Основной (крупный) — P = 3,5 мм110110 (109,3…110,7)Численно не задано—Резьба по длине, кроме нормируемых переходов
33Основной (крупный) — P = 3,5 мм120120 (119,3…120,7)78 (78…85)30,68 (30,55…30,68)Неполная резьба
33Основной (крупный) — P = 3,5 мм130130 (129,2…130,8)78 (78…85)30,68 (30,55…30,68)Неполная резьба
33Основной (крупный) — P = 3,5 мм140140 (139,2…140,8)78 (78…85)30,68 (30,55…30,68)Неполная резьба
33Основной (крупный) — P = 3,5 мм150150 (149,2…150,8)78 (78…85)30,68 (30,55…30,68)Неполная резьба
33Основной (крупный) — P = 3,5 мм160160 (159,2…160,8)78 (78…85)30,68 (30,55…30,68)Неполная резьба
33Основной (крупный) — P = 3,5 мм170170 (169,2…170,8)78 (78…85)30,68 (30,55…30,68)Неполная резьба
33Основной (крупный) — P = 3,5 мм180180 (179,2…180,8)78 (78…85)30,68 (30,55…30,68)Неполная резьба
33Основной (крупный) — P = 3,5 мм190190 (189,075…190,925)78 (78…85)30,68 (30,55…30,68)Неполная резьба
33Основной (крупный) — P = 3,5 мм200200 (199,075…200,925)78 (78…85)30,68 (30,55…30,68)Неполная резьба
36Основной (крупный) — P = 4 мм5555 (54,4…55,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм6060 (59,4…60,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм6565 (64,4…65,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм7070 (69,4…70,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм7575 (74,4…75,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм8080 (79,4…80,6)Численно не задано—Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм9090 (89,3…90,7)Численно не задано—Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм100100 (99,3…100,7)Численно не задано—Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм110110 (109,3…110,7)Численно не задано—Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм120120 (119,3…120,7)84 (84…92)33,35 (33,22…33,35)Неполная резьба
36Основной (крупный) — P = 4 мм130130 (129,2…130,8)84 (84…92)33,35 (33,22…33,35)Неполная резьба
36Основной (крупный) — P = 4 мм140140 (139,2…140,8)84 (84…92)33,35 (33,22…33,35)Неполная резьба
36Основной (крупный) — P = 4 мм150150 (149,2…150,8)84 (84…92)33,35 (33,22…33,35)Неполная резьба
36Основной (крупный) — P = 4 мм160160 (159,2…160,8)84 (84…92)33,35 (33,22…33,35)Неполная резьба
36Основной (крупный) — P = 4 мм170170 (169,2…170,8)84 (84…92)33,35 (33,22…33,35)Неполная резьба
36Основной (крупный) — P = 4 мм180180 (179,2…180,8)84 (84…92)33,35 (33,22…33,35)Неполная резьба
36Основной (крупный) — P = 4 мм190190 (189,075…190,925)84 (84…92)33,35 (33,22…33,35)Неполная резьба
36Основной (крупный) — P = 4 мм200200 (199,075…200,925)84 (84…92)33,35 (33,22…33,35)Неполная резьба
ГОСТ Р ИСО 4762-2012 · 2012; Стандартинформ, 2014; IDT ISO 4762:2004

Полностью проверены рисунок 1, все 20 диаметров таблицы 1, предпочтительная матрица длин и формулы b/l_s/l_g. Добавлены применимые допуски формы, положения, биения и прямолинейности по ISO 4759-1:2000 через идентичный ГОСТ ISO 4759-1-2015. Численные предельные диаметры резьбы по ISO 965 и калибры углубления ISO 23429 пока отдельно не раскрыты.

ГОСТ Р ИСО 4762-2012 — геометрия по диаметрам
d, ммP, ммdₖ, ммdₐ, ммdₛ, ммe, ммl_f, ммk, ммr, ммs, ммt, ммv, ммd_w, ммw, ммdₖ, ммr, ммu, ммα, °t, ммt, ммt, ммt, ммt, мм
1,6Основной (крупный) — P = 0,35 мм2,86…3≤ 21,46…1,6≥ 1,733≤ 0,341,46…1,6≥ 0,11,5 (1,52…1,58)≥ 0,7≤ 0,16≥ 2,72≥ 0,55≤ 3,14≤ 0,2≤ 0,7≥ 120≤ 0,28≤ 0,28≤ 0≤ 0,04≤ 0,14
2Основной (крупный) — P = 0,4 мм3,62…3,8≤ 2,61,86…2≥ 1,733≤ 0,511,86…2≥ 0,11,5 (1,52…1,58)≥ 1≤ 0,2≥ 3,48≥ 0,55≤ 3,98≤ 0,3≤ 0,8≥ 120≤ 0,28≤ 0,36≤ 0≤ 0,04≤ 0,14
2,5Основной (крупный) — P = 0,45 мм4,32…4,5≤ 3,12,36…2,5≥ 2,303≤ 0,512,36…2,5≥ 0,12 (2,02…2,08)≥ 1,1≤ 0,25≥ 4,18≥ 0,85≤ 4,68≤ 0,3≤ 0,9≥ 120≤ 0,28≤ 0,36≤ 0≤ 0,08≤ 0,14
3Основной (крупный) — P = 0,5 мм5,32…5,5≤ 3,62,86…3≥ 2,873≤ 0,512,86…3≥ 0,12,5 (2,52…2,58)≥ 1,3≤ 0,3≥ 5,07≥ 1,15≤ 5,68≤ 0,3≤ 1≥ 120≤ 0,28≤ 0,36≤ 0≤ 0,08≤ 0,14
4Основной (крупный) — P = 0,7 мм6,78…7≤ 4,73,82…4≥ 3,443≤ 0,63,82…4≥ 0,23 (3,02…3,08)≥ 2≤ 0,4≥ 6,53≥ 1,4≤ 7,22≤ 0,35≤ 1,4≥ 120≤ 0,36≤ 0,44≤ 0≤ 0,08≤ 0,18
5Основной (крупный) — P = 0,8 мм8,28…8,5≤ 5,74,82…5≥ 4,583≤ 0,64,82…5≥ 0,24 (4,02…4,095)≥ 2,5≤ 0,5≥ 8,03≥ 1,9≤ 8,72≤ 0,35≤ 1,6≥ 120≤ 0,36≤ 0,44≤ 0≤ 0,15≤ 0,18
6Основной (крупный) — P = 1 мм9,78…10≤ 6,85,82…6≥ 5,723≤ 0,685,7…6≥ 0,255 (5,02…5,14)≥ 3≤ 0,6≥ 9,38≥ 2,3≤ 10,22≤ 0,4≤ 2≥ 120≤ 0,36≤ 0,44≤ 0≤ 0,15≤ 0,18
8Основной (крупный) — P = 1,25 мм12,73…13≤ 9,27,78…8≥ 6,863≤ 1,027,64…8≥ 0,46 (6,02…6,14)≥ 4≤ 0,8≥ 12,33≥ 3,3≤ 13,27≤ 0,6≤ 2,5≥ 120≤ 0,44≤ 0,54≤ 0≤ 0,17≤ 0,22
10Основной (крупный) — P = 1,5 мм15,73…16≤ 11,29,78…10≥ 9,149≤ 1,029,64…10≥ 0,48 (8,025…8,175)≥ 5≤ 1≥ 15,33≥ 4≤ 16,27≤ 0,6≤ 3≥ 120≤ 0,44≤ 0,54≤ 0≤ 0,21≤ 0,22
12Основной (крупный) — P = 1,75 мм17,73…18≤ 13,711,73…12≥ 11,429≤ 1,4511,57…12≥ 0,610 (10,025…10,175)≥ 6≤ 1,2≥ 17,23≥ 4,8≤ 18,27≤ 0,85≤ 3,5≥ 120≤ 0,54≤ 0,54≤ 0≤ 0,25≤ 0,27
14Основной (крупный) — P = 2 мм20,67…21≤ 15,713,73…14≥ 13,716≤ 1,4513,57…14≥ 0,612 (12,032…12,212)≥ 7≤ 1,4≥ 20,17≥ 5,8≤ 21,33≤ 0,85≤ 4≥ 120≤ 0,54≤ 0,66≤ 0≤ 0,29≤ 0,27
16Основной (крупный) — P = 2 мм23,57…24≤ 17,715,73…16≥ 15,996≤ 1,4515,57…16≥ 0,614 (14,032…14,212)≥ 8≤ 1,6≥ 23,17≥ 6,8≤ 24,33≤ 0,85≤ 4≥ 120≤ 0,54≤ 0,66≤ 0≤ 0,34≤ 0,27
20Основной (крупный) — P = 2,5 мм29,67…30≤ 22,419,67…20≥ 19,437≤ 2,0419,48…20≥ 0,817 (17,05…17,23)≥ 10≤ 2≥ 28,87≥ 8,6≤ 30,33≤ 1,2≤ 5≥ 120≤ 0,66≤ 0,66≤ 0≤ 0,42≤ 0,33
24Основной (крупный) — P = 3 мм35,61…36≤ 26,423,67…24≥ 21,734≤ 2,0423,48…24≥ 0,819 (19,065…19,275)≥ 12≤ 2,4≥ 34,81≥ 10,4≤ 36,39≤ 1,2≤ 6≥ 120≤ 0,66≤ 0,78≤ 0≤ 0,5≤ 0,33
30Основной (крупный) — P = 3,5 мм44,61…45≤ 33,429,67…30≥ 25,154≤ 2,8929,48…30≥ 122 (22,065…22,275)≥ 15,5≤ 3≥ 43,61≥ 13,1≤ 45,39≤ 1,7≤ 7≥ 120≤ 0,66≤ 0,78≤ 0≤ 0,63≤ 0,33
36Основной (крупный) — P = 4 мм53,54…54≤ 39,435,61…36≥ 30,854≤ 2,8935,38…36≥ 127 (27,065…27,275)≥ 19≤ 3,6≥ 52,54≥ 15,3≤ 54,46≤ 1,7≤ 8≥ 120≤ 0,78≤ 0,92≤ 0≤ 0,76≤ 0,39
42Основной (крупный) — P = 4,5 мм62,54…63≤ 45,641,61…42≥ 36,571≤ 3,0641,38…42≥ 1,232 (32,08…32,33)≥ 24≤ 4,2≥ 61,34≥ 16,3≤ 63,46≤ 1,8≤ 9≥ 120≤ 0,78≤ 0,92≤ 0≤ 0,44≤ 0,39
48Основной (крупный) — P = 5 мм71,54…72≤ 52,647,61…48≥ 41,131≤ 3,9147,38…48≥ 1,636 (36,08…36,33)≥ 28≤ 4,8≥ 70,34≥ 17,5≤ 72,46≤ 2,3≤ 10≥ 120≤ 0,78≤ 0,92≤ 0≤ 0,5≤ 0,39
56Основной (крупный) — P = 5,5 мм83,46…84≤ 6355,54…56≥ 46,831≤ 5,9555,26…56≥ 241 (41,08…41,33)≥ 34≤ 5,6≥ 82,26≥ 19≤ 84,54≤ 3,5≤ 11≥ 120≤ 0,92≤ 1,08≤ 0≤ 0,59≤ 0,46
64Основной (крупный) — P = 6 мм95,46…96≤ 7163,54…64≥ 52,531≤ 5,9563,26…64≥ 246 (46,08…46,33)≥ 38≤ 6,4≥ 94,26≥ 22≤ 96,54≤ 3,5≤ 12≥ 120≤ 0,92≤ 1,08≤ 0≤ 0,67≤ 0,46
Обозначения колонок
dₖ, мм
Диаметр гладкой головки
dₐ, мм
Диаметр перехода под головкой
dₛ, мм
Диаметр гладкого стержня
e, мм
Диаметр описанной окружности углубления
l_f, мм
Длина перехода под головкой
k, мм
Высота головки
r, мм
Радиус под головкой
s, мм
Размер внутреннего шестигранника под ключ
t, мм
Глубина шестигранного углубления
v, мм
Фаска или скругление верхней кромки
d_w, мм
Диаметр опорной поверхности
w, мм
Толщина основания головки
dₖ, мм
Диаметр головки с рифлением
r, мм
Максимальный радиус перехода
u, мм
Неполная резьба на конце
α, °
Угол дна углубления показанного варианта
t, мм
Позиционный допуск шестигранного углубления
t, мм
Позиционный допуск цилиндрической головки
t, мм
Допуск формы шестигранного углубления
t, мм
Полное биение опорной поверхности
t, мм
Биение конической поверхности конца
Все допустимые длины и зависимые размеры (287)
ГОСТ Р ИСО 4762-2012 — матрица d × P × l
d, ммP, ммl, ммl, ммt, ммb, мм3P, ммt, ммl_g, ммl_s, ммРезьбаПримечание
1,6Основной (крупный) — P = 0,35 мм2,52,5 (2,3…2,7)≤ 0,055Численно не задано≤ 1,05———Резьба по длине, кроме нормируемых переходов
1,6Основной (крупный) — P = 0,35 мм33 (2,8…3,2)≤ 0,056Численно не задано≤ 1,05———Резьба по длине, кроме нормируемых переходов
1,6Основной (крупный) — P = 0,35 мм44 (3,76…4,24)≤ 0,058Численно не задано≤ 1,05———Резьба по длине, кроме нормируемых переходов
1,6Основной (крупный) — P = 0,35 мм55 (4,76…5,24)≤ 0,06Численно не задано≤ 1,05———Резьба по длине, кроме нормируемых переходов
1,6Основной (крупный) — P = 0,35 мм66 (5,76…6,24)≤ 0,062Численно не задано≤ 1,05———Резьба по длине, кроме нормируемых переходов
1,6Основной (крупный) — P = 0,35 мм88 (7,71…8,29)≤ 0,066Численно не задано≤ 1,05———Резьба по длине, кроме нормируемых переходов
1,6Основной (крупный) — P = 0,35 мм1010 (9,71…10,29)≤ 0,07Численно не задано≤ 1,05———Резьба по длине, кроме нормируемых переходов
1,6Основной (крупный) — P = 0,35 мм1212 (11,65…12,35)≤ 0,074Численно не задано≤ 1,05———Резьба по длине, кроме нормируемых переходов
1,6Основной (крупный) — P = 0,35 мм1616 (15,65…16,35)≤ 0,082Численно не задано≤ 1,05———Резьба по длине, кроме нормируемых переходов
2Основной (крупный) — P = 0,4 мм33 (2,8…3,2)≤ 0,056Численно не задано≤ 1,2———Резьба по длине, кроме нормируемых переходов
2Основной (крупный) — P = 0,4 мм44 (3,76…4,24)≤ 0,058Численно не задано≤ 1,2———Резьба по длине, кроме нормируемых переходов
2Основной (крупный) — P = 0,4 мм55 (4,76…5,24)≤ 0,06Численно не задано≤ 1,2———Резьба по длине, кроме нормируемых переходов
2Основной (крупный) — P = 0,4 мм66 (5,76…6,24)≤ 0,062Численно не задано≤ 1,2———Резьба по длине, кроме нормируемых переходов
2Основной (крупный) — P = 0,4 мм88 (7,71…8,29)≤ 0,066Численно не задано≤ 1,2———Резьба по длине, кроме нормируемых переходов
2Основной (крупный) — P = 0,4 мм1010 (9,71…10,29)≤ 0,07Численно не задано≤ 1,2———Резьба по длине, кроме нормируемых переходов
2Основной (крупный) — P = 0,4 мм1212 (11,65…12,35)≤ 0,074Численно не задано≤ 1,2———Резьба по длине, кроме нормируемых переходов
2Основной (крупный) — P = 0,4 мм1616 (15,65…16,35)≤ 0,082Численно не задано≤ 1,2———Резьба по длине, кроме нормируемых переходов
2Основной (крупный) — P = 0,4 мм2020 (19,58…20,42)≤ 0,09≈ 16—≤ 0,14≤ 4≥ 2Неполная резьба
2,5Основной (крупный) — P = 0,45 мм44 (3,76…4,24)≤ 0,058Численно не задано≤ 1,35———Резьба по длине, кроме нормируемых переходов
2,5Основной (крупный) — P = 0,45 мм55 (4,76…5,24)≤ 0,06Численно не задано≤ 1,35———Резьба по длине, кроме нормируемых переходов
2,5Основной (крупный) — P = 0,45 мм66 (5,76…6,24)≤ 0,062Численно не задано≤ 1,35———Резьба по длине, кроме нормируемых переходов
2,5Основной (крупный) — P = 0,45 мм88 (7,71…8,29)≤ 0,066Численно не задано≤ 1,35———Резьба по длине, кроме нормируемых переходов
2,5Основной (крупный) — P = 0,45 мм1010 (9,71…10,29)≤ 0,07Численно не задано≤ 1,35———Резьба по длине, кроме нормируемых переходов
2,5Основной (крупный) — P = 0,45 мм1212 (11,65…12,35)≤ 0,074Численно не задано≤ 1,35———Резьба по длине, кроме нормируемых переходов
2,5Основной (крупный) — P = 0,45 мм1616 (15,65…16,35)≤ 0,082Численно не задано≤ 1,35———Резьба по длине, кроме нормируемых переходов
2,5Основной (крупный) — P = 0,45 мм2020 (19,58…20,42)≤ 0,09Численно не задано≤ 1,35———Резьба по длине, кроме нормируемых переходов
2,5Основной (крупный) — P = 0,45 мм2525 (24,58…25,42)≤ 0,1≈ 17—≤ 0,14≤ 8≥ 5,75Неполная резьба
3Основной (крупный) — P = 0,5 мм55 (4,76…5,24)≤ 0,06Численно не задано≤ 1,5———Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм66 (5,76…6,24)≤ 0,062Численно не задано≤ 1,5———Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм88 (7,71…8,29)≤ 0,066Численно не задано≤ 1,5———Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм1010 (9,71…10,29)≤ 0,07Численно не задано≤ 1,5———Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм1212 (11,65…12,35)≤ 0,074Численно не задано≤ 1,5———Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм1616 (15,65…16,35)≤ 0,082Численно не задано≤ 1,5———Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм2020 (19,58…20,42)≤ 0,09Численно не задано≤ 1,5———Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм2525 (24,58…25,42)≤ 0,1≈ 18—≤ 0,14≤ 7≥ 4,5Неполная резьба
3Основной (крупный) — P = 0,5 мм3030 (29,58…30,42)≤ 0,11≈ 18—≤ 0,14≤ 12≥ 9,5Неполная резьба
4Основной (крупный) — P = 0,7 мм66 (5,76…6,24)≤ 0,062Численно не задано≤ 2,1———Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм88 (7,71…8,29)≤ 0,066Численно не задано≤ 2,1———Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм1010 (9,71…10,29)≤ 0,07Численно не задано≤ 2,1———Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм1212 (11,65…12,35)≤ 0,074Численно не задано≤ 2,1———Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм1616 (15,65…16,35)≤ 0,082Численно не задано≤ 2,1———Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм2020 (19,58…20,42)≤ 0,09Численно не задано≤ 2,1———Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм2525 (24,58…25,42)≤ 0,1Численно не задано≤ 2,1———Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм3030 (29,58…30,42)≤ 0,11≈ 20—≤ 0,18≤ 10≥ 6,5Неполная резьба
4Основной (крупный) — P = 0,7 мм3535 (34,5…35,5)≤ 0,12≈ 20—≤ 0,18≤ 15≥ 11,5Неполная резьба
4Основной (крупный) — P = 0,7 мм4040 (39,5…40,5)≤ 0,13≈ 20—≤ 0,18≤ 20≥ 16,5Неполная резьба
5Основной (крупный) — P = 0,8 мм88 (7,71…8,29)≤ 0,066Численно не задано≤ 2,4———Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм1010 (9,71…10,29)≤ 0,07Численно не задано≤ 2,4———Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм1212 (11,65…12,35)≤ 0,074Численно не задано≤ 2,4———Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм1616 (15,65…16,35)≤ 0,082Численно не задано≤ 2,4———Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм2020 (19,58…20,42)≤ 0,09Численно не задано≤ 2,4———Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм2525 (24,58…25,42)≤ 0,1Численно не задано≤ 2,4———Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм3030 (29,58…30,42)≤ 0,11≈ 22—≤ 0,18≤ 8≥ 4Неполная резьба
5Основной (крупный) — P = 0,8 мм3535 (34,5…35,5)≤ 0,12≈ 22—≤ 0,18≤ 13≥ 9Неполная резьба
5Основной (крупный) — P = 0,8 мм4040 (39,5…40,5)≤ 0,13≈ 22—≤ 0,18≤ 18≥ 14Неполная резьба
5Основной (крупный) — P = 0,8 мм4545 (44,5…45,5)≤ 0,14≈ 22—≤ 0,18≤ 23≥ 19Неполная резьба
5Основной (крупный) — P = 0,8 мм5050 (49,5…50,5)≤ 0,15≈ 22—≤ 0,18≤ 28≥ 24Неполная резьба
6Основной (крупный) — P = 1 мм1010 (9,71…10,29)≤ 0,07Численно не задано≤ 3———Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм1212 (11,65…12,35)≤ 0,074Численно не задано≤ 3———Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм1616 (15,65…16,35)≤ 0,082Численно не задано≤ 3———Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм2020 (19,58…20,42)≤ 0,09Численно не задано≤ 3———Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм2525 (24,58…25,42)≤ 0,1Численно не задано≤ 3———Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм3030 (29,58…30,42)≤ 0,11Численно не задано≤ 3———Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм3535 (34,5…35,5)≤ 0,12≈ 24—≤ 0,18≤ 11≥ 6Неполная резьба
6Основной (крупный) — P = 1 мм4040 (39,5…40,5)≤ 0,13≈ 24—≤ 0,18≤ 16≥ 11Неполная резьба
6Основной (крупный) — P = 1 мм4545 (44,5…45,5)≤ 0,14≈ 24—≤ 0,18≤ 21≥ 16Неполная резьба
6Основной (крупный) — P = 1 мм5050 (49,5…50,5)≤ 0,15≈ 24—≤ 0,18≤ 26≥ 21Неполная резьба
6Основной (крупный) — P = 1 мм5555 (54,4…55,6)≤ 0,16≈ 24—≤ 0,18≤ 31≥ 26Неполная резьба
6Основной (крупный) — P = 1 мм6060 (59,4…60,6)≤ 0,17≈ 24—≤ 0,18≤ 36≥ 31Неполная резьба
8Основной (крупный) — P = 1,25 мм1212 (11,65…12,35)≤ 0,074Численно не задано≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм1616 (15,65…16,35)≤ 0,082Численно не задано≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм2020 (19,58…20,42)≤ 0,09Численно не задано≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм2525 (24,58…25,42)≤ 0,1Численно не задано≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм3030 (29,58…30,42)≤ 0,11Численно не задано≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм3535 (34,5…35,5)≤ 0,12Численно не задано≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм4040 (39,5…40,5)≤ 0,13≈ 28—≤ 0,22≤ 12≥ 5,75Неполная резьба
8Основной (крупный) — P = 1,25 мм4545 (44,5…45,5)≤ 0,14≈ 28—≤ 0,22≤ 17≥ 10,75Неполная резьба
8Основной (крупный) — P = 1,25 мм5050 (49,5…50,5)≤ 0,15≈ 28—≤ 0,22≤ 22≥ 15,75Неполная резьба
8Основной (крупный) — P = 1,25 мм5555 (54,4…55,6)≤ 0,16≈ 28—≤ 0,22≤ 27≥ 20,75Неполная резьба
8Основной (крупный) — P = 1,25 мм6060 (59,4…60,6)≤ 0,17≈ 28—≤ 0,22≤ 32≥ 25,75Неполная резьба
8Основной (крупный) — P = 1,25 мм6565 (64,4…65,6)≤ 0,18≈ 28—≤ 0,22≤ 37≥ 30,75Неполная резьба
8Основной (крупный) — P = 1,25 мм7070 (69,4…70,6)≤ 0,19≈ 28—≤ 0,22≤ 42≥ 35,75Неполная резьба
8Основной (крупный) — P = 1,25 мм8080 (79,4…80,6)≤ 0,21≈ 28—≤ 0,22≤ 52≥ 45,75Неполная резьба
10Основной (крупный) — P = 1,5 мм1616 (15,65…16,35)≤ 0,09Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм2020 (19,58…20,42)≤ 0,1Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм2525 (24,58…25,42)≤ 0,1125Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм4545 (44,5…45,5)≤ 0,1625≈ 32—≤ 0,22≤ 13≥ 5,5Неполная резьба
10Основной (крупный) — P = 1,5 мм5050 (49,5…50,5)≤ 0,175≈ 32—≤ 0,22≤ 18≥ 10,5Неполная резьба
10Основной (крупный) — P = 1,5 мм5555 (54,4…55,6)≤ 0,1875≈ 32—≤ 0,22≤ 23≥ 15,5Неполная резьба
10Основной (крупный) — P = 1,5 мм6060 (59,4…60,6)≤ 0,2≈ 32—≤ 0,22≤ 28≥ 20,5Неполная резьба
10Основной (крупный) — P = 1,5 мм6565 (64,4…65,6)≤ 0,2125≈ 32—≤ 0,22≤ 33≥ 25,5Неполная резьба
10Основной (крупный) — P = 1,5 мм7070 (69,4…70,6)≤ 0,225≈ 32—≤ 0,22≤ 38≥ 30,5Неполная резьба
10Основной (крупный) — P = 1,5 мм8080 (79,4…80,6)≤ 0,25≈ 32—≤ 0,22≤ 48≥ 40,5Неполная резьба
10Основной (крупный) — P = 1,5 мм9090 (89,3…90,7)≤ 0,275≈ 32—≤ 0,22≤ 58≥ 50,5Неполная резьба
10Основной (крупный) — P = 1,5 мм100100 (99,3…100,7)≤ 0,3≈ 32—≤ 0,22≤ 68≥ 60,5Неполная резьба
12Основной (крупный) — P = 1,75 мм2020 (19,58…20,42)≤ 0,1Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм2525 (24,58…25,42)≤ 0,1125Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм5555 (54,4…55,6)≤ 0,1875≈ 36—≤ 0,27≤ 19≥ 10,25Неполная резьба
12Основной (крупный) — P = 1,75 мм6060 (59,4…60,6)≤ 0,2≈ 36—≤ 0,27≤ 24≥ 15,25Неполная резьба
12Основной (крупный) — P = 1,75 мм6565 (64,4…65,6)≤ 0,2125≈ 36—≤ 0,27≤ 29≥ 20,25Неполная резьба
12Основной (крупный) — P = 1,75 мм7070 (69,4…70,6)≤ 0,225≈ 36—≤ 0,27≤ 34≥ 25,25Неполная резьба
12Основной (крупный) — P = 1,75 мм8080 (79,4…80,6)≤ 0,25≈ 36—≤ 0,27≤ 44≥ 35,25Неполная резьба
12Основной (крупный) — P = 1,75 мм9090 (89,3…90,7)≤ 0,275≈ 36—≤ 0,27≤ 54≥ 45,25Неполная резьба
12Основной (крупный) — P = 1,75 мм100100 (99,3…100,7)≤ 0,3≈ 36—≤ 0,27≤ 64≥ 55,25Неполная резьба
12Основной (крупный) — P = 1,75 мм110110 (109,3…110,7)≤ 0,325≈ 36—≤ 0,27≤ 74≥ 65,25Неполная резьба
12Основной (крупный) — P = 1,75 мм120120 (119,3…120,7)≤ 0,35≈ 36—≤ 0,27≤ 84≥ 75,25Неполная резьба
14Основной (крупный) — P = 2 мм2525 (24,58…25,42)≤ 0,1125Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм6060 (59,4…60,6)≤ 0,2≈ 40—≤ 0,27≤ 20≥ 10Неполная резьба
14Основной (крупный) — P = 2 мм6565 (64,4…65,6)≤ 0,2125≈ 40—≤ 0,27≤ 25≥ 15Неполная резьба
14Основной (крупный) — P = 2 мм7070 (69,4…70,6)≤ 0,225≈ 40—≤ 0,27≤ 30≥ 20Неполная резьба
14Основной (крупный) — P = 2 мм8080 (79,4…80,6)≤ 0,25≈ 40—≤ 0,27≤ 40≥ 30Неполная резьба
14Основной (крупный) — P = 2 мм9090 (89,3…90,7)≤ 0,275≈ 40—≤ 0,27≤ 50≥ 40Неполная резьба
14Основной (крупный) — P = 2 мм100100 (99,3…100,7)≤ 0,3≈ 40—≤ 0,27≤ 60≥ 50Неполная резьба
14Основной (крупный) — P = 2 мм110110 (109,3…110,7)≤ 0,325≈ 40—≤ 0,27≤ 70≥ 60Неполная резьба
14Основной (крупный) — P = 2 мм120120 (119,3…120,7)≤ 0,35≈ 40—≤ 0,27≤ 80≥ 70Неполная резьба
14Основной (крупный) — P = 2 мм130130 (129,2…130,8)≤ 0,375≈ 40—≤ 0,27≤ 90≥ 80Неполная резьба
14Основной (крупный) — P = 2 мм140140 (139,2…140,8)≤ 0,4≈ 40—≤ 0,27≤ 100≥ 90Неполная резьба
16Основной (крупный) — P = 2 мм2525 (24,58…25,42)≤ 0,1125Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм6060 (59,4…60,6)≤ 0,2Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм6565 (64,4…65,6)≤ 0,2125≈ 44—≤ 0,27≤ 21≥ 11Неполная резьба
16Основной (крупный) — P = 2 мм7070 (69,4…70,6)≤ 0,225≈ 44—≤ 0,27≤ 26≥ 16Неполная резьба
16Основной (крупный) — P = 2 мм8080 (79,4…80,6)≤ 0,25≈ 44—≤ 0,27≤ 36≥ 26Неполная резьба
16Основной (крупный) — P = 2 мм9090 (89,3…90,7)≤ 0,275≈ 44—≤ 0,27≤ 46≥ 36Неполная резьба
16Основной (крупный) — P = 2 мм100100 (99,3…100,7)≤ 0,3≈ 44—≤ 0,27≤ 56≥ 46Неполная резьба
16Основной (крупный) — P = 2 мм110110 (109,3…110,7)≤ 0,325≈ 44—≤ 0,27≤ 66≥ 56Неполная резьба
16Основной (крупный) — P = 2 мм120120 (119,3…120,7)≤ 0,35≈ 44—≤ 0,27≤ 76≥ 66Неполная резьба
16Основной (крупный) — P = 2 мм130130 (129,2…130,8)≤ 0,375≈ 44—≤ 0,27≤ 86≥ 76Неполная резьба
16Основной (крупный) — P = 2 мм140140 (139,2…140,8)≤ 0,4≈ 44—≤ 0,27≤ 96≥ 86Неполная резьба
16Основной (крупный) — P = 2 мм150150 (149,2…150,8)≤ 0,425≈ 44—≤ 0,27≤ 106≥ 96Неполная резьба
16Основной (крупный) — P = 2 мм160160 (159,2…160,8)≤ 0,45≈ 44—≤ 0,27≤ 116≥ 106Неполная резьба
20Основной (крупный) — P = 2,5 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм6060 (59,4…60,6)≤ 0,2Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм6565 (64,4…65,6)≤ 0,2125Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм7070 (69,4…70,6)≤ 0,225Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм8080 (79,4…80,6)≤ 0,25≈ 52—≤ 0,33≤ 28≥ 15,5Неполная резьба
20Основной (крупный) — P = 2,5 мм9090 (89,3…90,7)≤ 0,275≈ 52—≤ 0,33≤ 38≥ 25,5Неполная резьба
20Основной (крупный) — P = 2,5 мм100100 (99,3…100,7)≤ 0,3≈ 52—≤ 0,33≤ 48≥ 35,5Неполная резьба
20Основной (крупный) — P = 2,5 мм110110 (109,3…110,7)≤ 0,325≈ 52—≤ 0,33≤ 58≥ 45,5Неполная резьба
20Основной (крупный) — P = 2,5 мм120120 (119,3…120,7)≤ 0,35≈ 52—≤ 0,33≤ 68≥ 55,5Неполная резьба
20Основной (крупный) — P = 2,5 мм130130 (129,2…130,8)≤ 0,375≈ 52—≤ 0,33≤ 78≥ 65,5Неполная резьба
20Основной (крупный) — P = 2,5 мм140140 (139,2…140,8)≤ 0,4≈ 52—≤ 0,33≤ 88≥ 75,5Неполная резьба
20Основной (крупный) — P = 2,5 мм150150 (149,2…150,8)≤ 0,425≈ 52—≤ 0,33≤ 98≥ 85,5Неполная резьба
20Основной (крупный) — P = 2,5 мм160160 (159,2…160,8)≤ 0,45≈ 52—≤ 0,33≤ 108≥ 95,5Неполная резьба
20Основной (крупный) — P = 2,5 мм180180 (179,2…180,8)≤ 0,5≈ 52—≤ 0,33≤ 128≥ 115,5Неполная резьба
20Основной (крупный) — P = 2,5 мм200200 (199,075…200,925)≤ 0,55≈ 52—≤ 0,33≤ 148≥ 135,5Неполная резьба
24Основной (крупный) — P = 3 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм6060 (59,4…60,6)≤ 0,2Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм6565 (64,4…65,6)≤ 0,2125Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм7070 (69,4…70,6)≤ 0,225Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм8080 (79,4…80,6)≤ 0,25Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм9090 (89,3…90,7)≤ 0,275≈ 60—≤ 0,33≤ 30≥ 15Неполная резьба
24Основной (крупный) — P = 3 мм100100 (99,3…100,7)≤ 0,3≈ 60—≤ 0,33≤ 40≥ 25Неполная резьба
24Основной (крупный) — P = 3 мм110110 (109,3…110,7)≤ 0,325≈ 60—≤ 0,33≤ 50≥ 35Неполная резьба
24Основной (крупный) — P = 3 мм120120 (119,3…120,7)≤ 0,35≈ 60—≤ 0,33≤ 60≥ 45Неполная резьба
24Основной (крупный) — P = 3 мм130130 (129,2…130,8)≤ 0,375≈ 60—≤ 0,33≤ 70≥ 55Неполная резьба
24Основной (крупный) — P = 3 мм140140 (139,2…140,8)≤ 0,4≈ 60—≤ 0,33≤ 80≥ 65Неполная резьба
24Основной (крупный) — P = 3 мм150150 (149,2…150,8)≤ 0,425≈ 60—≤ 0,33≤ 90≥ 75Неполная резьба
24Основной (крупный) — P = 3 мм160160 (159,2…160,8)≤ 0,45≈ 60—≤ 0,33≤ 100≥ 85Неполная резьба
24Основной (крупный) — P = 3 мм180180 (179,2…180,8)≤ 0,5≈ 60—≤ 0,33≤ 120≥ 105Неполная резьба
24Основной (крупный) — P = 3 мм200200 (199,075…200,925)≤ 0,55≈ 60—≤ 0,33≤ 140≥ 125Неполная резьба
30Основной (крупный) — P = 3,5 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм6060 (59,4…60,6)≤ 0,2Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм6565 (64,4…65,6)≤ 0,2125Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм7070 (69,4…70,6)≤ 0,225Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм8080 (79,4…80,6)≤ 0,25Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм9090 (89,3…90,7)≤ 0,275Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм100100 (99,3…100,7)≤ 0,3Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм110110 (109,3…110,7)≤ 0,325≈ 72—≤ 0,33≤ 38≥ 20,5Неполная резьба
30Основной (крупный) — P = 3,5 мм120120 (119,3…120,7)≤ 0,35≈ 72—≤ 0,33≤ 48≥ 30,5Неполная резьба
30Основной (крупный) — P = 3,5 мм130130 (129,2…130,8)≤ 0,375≈ 72—≤ 0,33≤ 58≥ 40,5Неполная резьба
30Основной (крупный) — P = 3,5 мм140140 (139,2…140,8)≤ 0,4≈ 72—≤ 0,33≤ 68≥ 50,5Неполная резьба
30Основной (крупный) — P = 3,5 мм150150 (149,2…150,8)≤ 0,425≈ 72—≤ 0,33≤ 78≥ 60,5Неполная резьба
30Основной (крупный) — P = 3,5 мм160160 (159,2…160,8)≤ 0,45≈ 72—≤ 0,33≤ 88≥ 70,5Неполная резьба
30Основной (крупный) — P = 3,5 мм180180 (179,2…180,8)≤ 0,5≈ 72—≤ 0,33≤ 108≥ 90,5Неполная резьба
30Основной (крупный) — P = 3,5 мм200200 (199,075…200,925)≤ 0,55≈ 72—≤ 0,33≤ 128≥ 110,5Неполная резьба
36Основной (крупный) — P = 4 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм6060 (59,4…60,6)≤ 0,2Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм6565 (64,4…65,6)≤ 0,2125Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм7070 (69,4…70,6)≤ 0,225Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм8080 (79,4…80,6)≤ 0,25Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм9090 (89,3…90,7)≤ 0,275Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм100100 (99,3…100,7)≤ 0,3Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм110110 (109,3…110,7)≤ 0,325Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм120120 (119,3…120,7)≤ 0,35≈ 84—≤ 0,39≤ 36≥ 16Неполная резьба
36Основной (крупный) — P = 4 мм130130 (129,2…130,8)≤ 0,375≈ 84—≤ 0,39≤ 46≥ 26Неполная резьба
36Основной (крупный) — P = 4 мм140140 (139,2…140,8)≤ 0,4≈ 84—≤ 0,39≤ 56≥ 36Неполная резьба
36Основной (крупный) — P = 4 мм150150 (149,2…150,8)≤ 0,425≈ 84—≤ 0,39≤ 66≥ 46Неполная резьба
36Основной (крупный) — P = 4 мм160160 (159,2…160,8)≤ 0,45≈ 84—≤ 0,39≤ 76≥ 56Неполная резьба
36Основной (крупный) — P = 4 мм180180 (179,2…180,8)≤ 0,5≈ 84—≤ 0,39≤ 96≥ 76Неполная резьба
36Основной (крупный) — P = 4 мм200200 (199,075…200,925)≤ 0,55≈ 84—≤ 0,39≤ 116≥ 96Неполная резьба
42Основной (крупный) — P = 4,5 мм6060 (59,4…60,6)≤ 0,2Численно не задано≤ 13,5———Резьба по длине, кроме нормируемых переходов
42Основной (крупный) — P = 4,5 мм6565 (64,4…65,6)≤ 0,2125Численно не задано≤ 13,5———Резьба по длине, кроме нормируемых переходов
42Основной (крупный) — P = 4,5 мм7070 (69,4…70,6)≤ 0,225Численно не задано≤ 13,5———Резьба по длине, кроме нормируемых переходов
42Основной (крупный) — P = 4,5 мм8080 (79,4…80,6)≤ 0,25Численно не задано≤ 13,5———Резьба по длине, кроме нормируемых переходов
42Основной (крупный) — P = 4,5 мм9090 (89,3…90,7)≤ 0,275Численно не задано≤ 13,5———Резьба по длине, кроме нормируемых переходов
42Основной (крупный) — P = 4,5 мм100100 (99,3…100,7)≤ 0,3Численно не задано≤ 13,5———Резьба по длине, кроме нормируемых переходов
42Основной (крупный) — P = 4,5 мм110110 (109,3…110,7)≤ 0,325Численно не задано≤ 13,5———Резьба по длине, кроме нормируемых переходов
42Основной (крупный) — P = 4,5 мм120120 (119,3…120,7)≤ 0,35Численно не задано≤ 13,5———Резьба по длине, кроме нормируемых переходов
42Основной (крупный) — P = 4,5 мм130130 (129,2…130,8)≤ 0,375Численно не задано≤ 13,5———Резьба по длине, кроме нормируемых переходов
42Основной (крупный) — P = 4,5 мм140140 (139,2…140,8)≤ 0,4≈ 96—≤ 0,39≤ 44≥ 21,5Неполная резьба
42Основной (крупный) — P = 4,5 мм150150 (149,2…150,8)≤ 0,425≈ 96—≤ 0,39≤ 54≥ 31,5Неполная резьба
42Основной (крупный) — P = 4,5 мм160160 (159,2…160,8)≤ 0,45≈ 96—≤ 0,39≤ 64≥ 41,5Неполная резьба
42Основной (крупный) — P = 4,5 мм180180 (179,2…180,8)≤ 0,5≈ 96—≤ 0,39≤ 84≥ 61,5Неполная резьба
42Основной (крупный) — P = 4,5 мм200200 (199,075…200,925)≤ 0,55≈ 96—≤ 0,39≤ 104≥ 81,5Неполная резьба
42Основной (крупный) — P = 4,5 мм220220 (219,075…220,925)≤ 0,6≈ 96—≤ 0,39≤ 124≥ 101,5Неполная резьба
42Основной (крупный) — P = 4,5 мм240240 (239,075…240,925)≤ 0,65≈ 96—≤ 0,39≤ 144≥ 121,5Неполная резьба
42Основной (крупный) — P = 4,5 мм260260 (258,95…261,05)≤ 0,7≈ 96—≤ 0,39≤ 164≥ 141,5Неполная резьба
42Основной (крупный) — P = 4,5 мм280280 (278,95…281,05)≤ 0,75≈ 96—≤ 0,39≤ 184≥ 161,5Неполная резьба
42Основной (крупный) — P = 4,5 мм300300 (298,95…301,05)≤ 0,8≈ 96—≤ 0,39≤ 204≥ 181,5Неполная резьба
48Основной (крупный) — P = 5 мм7070 (69,4…70,6)≤ 0,225Численно не задано≤ 15———Резьба по длине, кроме нормируемых переходов
48Основной (крупный) — P = 5 мм8080 (79,4…80,6)≤ 0,25Численно не задано≤ 15———Резьба по длине, кроме нормируемых переходов
48Основной (крупный) — P = 5 мм9090 (89,3…90,7)≤ 0,275Численно не задано≤ 15———Резьба по длине, кроме нормируемых переходов
48Основной (крупный) — P = 5 мм100100 (99,3…100,7)≤ 0,3Численно не задано≤ 15———Резьба по длине, кроме нормируемых переходов
48Основной (крупный) — P = 5 мм110110 (109,3…110,7)≤ 0,325Численно не задано≤ 15———Резьба по длине, кроме нормируемых переходов
48Основной (крупный) — P = 5 мм120120 (119,3…120,7)≤ 0,35Численно не задано≤ 15———Резьба по длине, кроме нормируемых переходов
48Основной (крупный) — P = 5 мм130130 (129,2…130,8)≤ 0,375Численно не задано≤ 15———Резьба по длине, кроме нормируемых переходов
48Основной (крупный) — P = 5 мм140140 (139,2…140,8)≤ 0,4Численно не задано≤ 15———Резьба по длине, кроме нормируемых переходов
48Основной (крупный) — P = 5 мм150150 (149,2…150,8)≤ 0,425Численно не задано≤ 15———Резьба по длине, кроме нормируемых переходов
48Основной (крупный) — P = 5 мм160160 (159,2…160,8)≤ 0,45≈ 108—≤ 0,39≤ 52≥ 27Неполная резьба
48Основной (крупный) — P = 5 мм180180 (179,2…180,8)≤ 0,5≈ 108—≤ 0,39≤ 72≥ 47Неполная резьба
48Основной (крупный) — P = 5 мм200200 (199,075…200,925)≤ 0,55≈ 108—≤ 0,39≤ 92≥ 67Неполная резьба
48Основной (крупный) — P = 5 мм220220 (219,075…220,925)≤ 0,6≈ 108—≤ 0,39≤ 112≥ 87Неполная резьба
48Основной (крупный) — P = 5 мм240240 (239,075…240,925)≤ 0,65≈ 108—≤ 0,39≤ 132≥ 107Неполная резьба
48Основной (крупный) — P = 5 мм260260 (258,95…261,05)≤ 0,7≈ 108—≤ 0,39≤ 152≥ 127Неполная резьба
48Основной (крупный) — P = 5 мм280280 (278,95…281,05)≤ 0,75≈ 108—≤ 0,39≤ 172≥ 147Неполная резьба
48Основной (крупный) — P = 5 мм300300 (298,95…301,05)≤ 0,8≈ 108—≤ 0,39≤ 192≥ 167Неполная резьба
56Основной (крупный) — P = 5,5 мм8080 (79,4…80,6)≤ 0,25Численно не задано≤ 16,5———Резьба по длине, кроме нормируемых переходов
56Основной (крупный) — P = 5,5 мм9090 (89,3…90,7)≤ 0,275Численно не задано≤ 16,5———Резьба по длине, кроме нормируемых переходов
56Основной (крупный) — P = 5,5 мм100100 (99,3…100,7)≤ 0,3Численно не задано≤ 16,5———Резьба по длине, кроме нормируемых переходов
56Основной (крупный) — P = 5,5 мм110110 (109,3…110,7)≤ 0,325Численно не задано≤ 16,5———Резьба по длине, кроме нормируемых переходов
56Основной (крупный) — P = 5,5 мм120120 (119,3…120,7)≤ 0,35Численно не задано≤ 16,5———Резьба по длине, кроме нормируемых переходов
56Основной (крупный) — P = 5,5 мм130130 (129,2…130,8)≤ 0,375Численно не задано≤ 16,5———Резьба по длине, кроме нормируемых переходов
56Основной (крупный) — P = 5,5 мм140140 (139,2…140,8)≤ 0,4Численно не задано≤ 16,5———Резьба по длине, кроме нормируемых переходов
56Основной (крупный) — P = 5,5 мм150150 (149,2…150,8)≤ 0,425Численно не задано≤ 16,5———Резьба по длине, кроме нормируемых переходов
56Основной (крупный) — P = 5,5 мм160160 (159,2…160,8)≤ 0,45Численно не задано≤ 16,5———Резьба по длине, кроме нормируемых переходов
56Основной (крупный) — P = 5,5 мм180180 (179,2…180,8)≤ 0,5≈ 124—≤ 0,46≤ 56≥ 28,5Неполная резьба
56Основной (крупный) — P = 5,5 мм200200 (199,075…200,925)≤ 0,55≈ 124—≤ 0,46≤ 76≥ 48,5Неполная резьба
56Основной (крупный) — P = 5,5 мм220220 (219,075…220,925)≤ 0,6≈ 124—≤ 0,46≤ 96≥ 68,5Неполная резьба
56Основной (крупный) — P = 5,5 мм240240 (239,075…240,925)≤ 0,65≈ 124—≤ 0,46≤ 116≥ 88,5Неполная резьба
56Основной (крупный) — P = 5,5 мм260260 (258,95…261,05)≤ 0,7≈ 124—≤ 0,46≤ 136≥ 108,5Неполная резьба
56Основной (крупный) — P = 5,5 мм280280 (278,95…281,05)≤ 0,75≈ 124—≤ 0,46≤ 156≥ 128,5Неполная резьба
56Основной (крупный) — P = 5,5 мм300300 (298,95…301,05)≤ 0,8≈ 124—≤ 0,46≤ 176≥ 148,5Неполная резьба
64Основной (крупный) — P = 6 мм9090 (89,3…90,7)≤ 0,275Численно не задано≤ 18———Резьба по длине, кроме нормируемых переходов
64Основной (крупный) — P = 6 мм100100 (99,3…100,7)≤ 0,3Численно не задано≤ 18———Резьба по длине, кроме нормируемых переходов
64Основной (крупный) — P = 6 мм110110 (109,3…110,7)≤ 0,325Численно не задано≤ 18———Резьба по длине, кроме нормируемых переходов
64Основной (крупный) — P = 6 мм120120 (119,3…120,7)≤ 0,35Численно не задано≤ 18———Резьба по длине, кроме нормируемых переходов
64Основной (крупный) — P = 6 мм130130 (129,2…130,8)≤ 0,375Численно не задано≤ 18———Резьба по длине, кроме нормируемых переходов
64Основной (крупный) — P = 6 мм140140 (139,2…140,8)≤ 0,4Численно не задано≤ 18———Резьба по длине, кроме нормируемых переходов
64Основной (крупный) — P = 6 мм150150 (149,2…150,8)≤ 0,425Численно не задано≤ 18———Резьба по длине, кроме нормируемых переходов
64Основной (крупный) — P = 6 мм160160 (159,2…160,8)≤ 0,45Численно не задано≤ 18———Резьба по длине, кроме нормируемых переходов
64Основной (крупный) — P = 6 мм180180 (179,2…180,8)≤ 0,5Численно не задано≤ 18———Резьба по длине, кроме нормируемых переходов
64Основной (крупный) — P = 6 мм200200 (199,075…200,925)≤ 0,55≈ 140—≤ 0,46≤ 60≥ 30Неполная резьба
64Основной (крупный) — P = 6 мм220220 (219,075…220,925)≤ 0,6≈ 140—≤ 0,46≤ 80≥ 50Неполная резьба
64Основной (крупный) — P = 6 мм240240 (239,075…240,925)≤ 0,65≈ 140—≤ 0,46≤ 100≥ 70Неполная резьба
64Основной (крупный) — P = 6 мм260260 (258,95…261,05)≤ 0,7≈ 140—≤ 0,46≤ 120≥ 90Неполная резьба
64Основной (крупный) — P = 6 мм280280 (278,95…281,05)≤ 0,75≈ 140—≤ 0,46≤ 140≥ 110Неполная резьба
64Основной (крупный) — P = 6 мм300300 (298,95…301,05)≤ 0,8≈ 140—≤ 0,46≤ 160≥ 130Неполная резьба
ГОСТ Р ИСО 12474-2012 · 2012; Стандартинформ, 2014; IDT ISO 12474:2010; поправка ИУС 5-2015

Полностью проверены рисунок 1, все 12 сочетаний d×P таблицы 1, предпочтительная матрица длин и все 12 исправленных значений поправки ИУС 5-2015. Добавлены применимые допуски формы, положения, биения и прямолинейности по ISO 4759-1:2000 через идентичный ГОСТ ISO 4759-1-2015. Численные предельные диаметры резьбы по ISO 965 и калибры углубления ISO 23429 пока отдельно не раскрыты.

ГОСТ Р ИСО 12474-2012 — геометрия по диаметрам
d, ммP, ммdₖ, ммdₐ, ммdₛ, ммe, ммl_f, ммk, ммr, ммs, ммt, ммv, ммd_w, ммw, ммdₖ, ммr, ммu, ммα, °t, ммt, ммt, ммt, ммt, мм
8Мелкий — P = 1 мм12,73…13≤ 9,27,78…8≥ 6,863≤ 1,027,64…8≥ 0,46 (6,02…6,14)≥ 4≤ 0,8≥ 12,33≥ 3,3≤ 13,27≤ 0,6≤ 2≥ 120≤ 0,44≤ 0,54≤ 0≤ 0,17≤ 0,22
10Мелкий — P = 1 мм15,73…16≤ 11,29,78…10≥ 9,149≤ 1,029,64…10≥ 0,48 (8,025…8,175)≥ 5≤ 1≥ 15,33≥ 4≤ 16,27≤ 0,6≤ 2≥ 120≤ 0,44≤ 0,54≤ 0≤ 0,21≤ 0,22
10Мелкий — P = 1,25 мм15,73…16≤ 11,29,78…10≥ 9,149≤ 1,029,64…10≥ 0,48 (8,025…8,175)≥ 5≤ 1≥ 15,33≥ 4≤ 16,27≤ 0,6≤ 2,5≥ 120≤ 0,44≤ 0,54≤ 0≤ 0,21≤ 0,22
12Мелкий — P = 1,5 мм17,73…18≤ 13,711,73…12≥ 11,429≤ 1,4511,57…12≥ 0,610 (10,025…10,175)≥ 6≤ 1,2≥ 17,23≥ 4,8≤ 18,27≤ 0,85≤ 3≥ 120≤ 0,54≤ 0,54≤ 0≤ 0,25≤ 0,27
12Мелкий — P = 1,25 мм17,73…18≤ 13,711,73…12≥ 11,429≤ 1,4511,57…12≥ 0,610 (10,025…10,175)≥ 6≤ 1,2≥ 17,23≥ 4,8≤ 18,27≤ 0,85≤ 2,5≥ 120≤ 0,54≤ 0,54≤ 0≤ 0,25≤ 0,27
14Мелкий — P = 1,5 мм20,67…21≤ 15,713,73…14≥ 13,716≤ 1,4513,57…14≥ 0,612 (12,032…12,212)≥ 7≤ 1,4≥ 20,17≥ 5,8≤ 21,33≤ 0,85≤ 3≥ 120≤ 0,54≤ 0,66≤ 0≤ 0,29≤ 0,27
16Мелкий — P = 1,5 мм23,67…24≤ 17,715,73…16≥ 15,996≤ 1,4515,57…16≥ 0,614 (14,032…14,212)≥ 8≤ 1,6≥ 23,17≥ 6,8≤ 24,33≤ 0,85≤ 3≥ 120≤ 0,54≤ 0,66≤ 0≤ 0,34≤ 0,27
20Мелкий — P = 1,5 мм29,67…30≤ 22,419,67…20≥ 19,437≤ 2,0419,48…20≥ 0,817 (17,05…17,23)≥ 10≤ 2≥ 28,87≥ 8,6≤ 30,333≤ 1,2≤ 3≥ 120≤ 0,66≤ 0,66≤ 0≤ 0,42≤ 0,33
20Мелкий — P = 2 мм29,67…30≤ 22,419,67…20≥ 19,437≤ 2,0419,48…20≥ 0,817 (17,05…17,23)≥ 10≤ 2≥ 28,87≥ 8,6≤ 30,333≤ 1,2≤ 4≥ 120≤ 0,66≤ 0,66≤ 0≤ 0,42≤ 0,33
24Мелкий — P = 2 мм35,61…36≤ 26,423,67…24≥ 21,734≤ 2,0423,48…24≥ 0,819 (19,065…19,275)≥ 12≤ 2,4≥ 34,81≥ 10,4≤ 36,39≤ 1,2≤ 4≥ 120≤ 0,66≤ 0,78≤ 0≤ 0,5≤ 0,33
30Мелкий — P = 2 мм44,61…45≤ 33,429,67…30≥ 25,154≤ 2,8929,48…30≥ 122 (22,065…22,275)≥ 15,5≤ 3≥ 43,61≥ 13,1≤ 45,39≤ 1,7≤ 4≥ 120≤ 0,66≤ 0,78≤ 0≤ 0,63≤ 0,33
36Мелкий — P = 3 мм53,54…54≤ 39,435,61…36≥ 30,854≤ 2,8935,38…36≥ 127 (27,065…27,275)≥ 19≤ 3,6≥ 52,54≥ 15,3≤ 54,46≤ 1,7≤ 6≥ 120≤ 0,78≤ 0,92≤ 0≤ 0,76≤ 0,39
Обозначения колонок
dₖ, мм
Диаметр гладкой головки
dₐ, мм
Диаметр перехода под головкой
dₛ, мм
Диаметр гладкого стержня
e, мм
Диаметр описанной окружности углубления
l_f, мм
Длина перехода под головкой
k, мм
Высота головки
r, мм
Радиус под головкой
s, мм
Размер внутреннего шестигранника под ключ
t, мм
Глубина шестигранного углубления
v, мм
Фаска или скругление верхней кромки
d_w, мм
Диаметр опорной поверхности
w, мм
Толщина основания головки
dₖ, мм
Диаметр головки с рифлением
r, мм
Максимальный радиус перехода
u, мм
Неполная резьба на конце
α, °
Угол дна углубления показанного варианта
t, мм
Позиционный допуск шестигранного углубления
t, мм
Позиционный допуск цилиндрической головки
t, мм
Допуск формы шестигранного углубления
t, мм
Полное биение опорной поверхности
t, мм
Биение конической поверхности конца
Все допустимые длины и зависимые размеры (202)
ГОСТ Р ИСО 12474-2012 — матрица d × P × l
d, ммP, ммl, ммl, ммt, ммb, мм3P, ммt, ммl_g, ммl_s, ммРезьбаПримечание
8Мелкий — P = 1 мм1212 (11,65…12,35)≤ 0,074Численно не задано≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Мелкий — P = 1 мм1616 (15,65…16,35)≤ 0,082Численно не задано≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Мелкий — P = 1 мм2020 (19,58…20,42)≤ 0,09Численно не задано≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Мелкий — P = 1 мм2525 (24,58…25,42)≤ 0,1Численно не задано≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Мелкий — P = 1 мм3030 (29,58…30,42)≤ 0,11Численно не задано≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Мелкий — P = 1 мм3535 (34,5…35,5)≤ 0,12Численно не задано≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Мелкий — P = 1 мм4040 (39,5…40,5)≤ 0,13≈ 28—≤ 0,22≤ 12≥ 5,75Неполная резьба
8Мелкий — P = 1 мм4545 (44,5…45,5)≤ 0,14≈ 28—≤ 0,22≤ 17≥ 10,75Неполная резьба
8Мелкий — P = 1 мм5050 (49,5…50,5)≤ 0,15≈ 28—≤ 0,22≤ 22≥ 15,75Неполная резьба
8Мелкий — P = 1 мм5555 (54,4…55,6)≤ 0,16≈ 28—≤ 0,22≤ 27≥ 20,75Неполная резьба
8Мелкий — P = 1 мм6060 (59,4…60,6)≤ 0,17≈ 28—≤ 0,22≤ 32≥ 25,75Неполная резьба
8Мелкий — P = 1 мм6565 (64,4…65,6)≤ 0,18≈ 28—≤ 0,22≤ 37≥ 30,75Неполная резьба
8Мелкий — P = 1 мм7070 (69,4…70,6)≤ 0,19≈ 28—≤ 0,22≤ 42≥ 35,75Неполная резьба
8Мелкий — P = 1 мм8080 (79,4…80,6)≤ 0,21≈ 28—≤ 0,22≤ 52≥ 45,75Неполная резьба
10Мелкий — P = 1 мм1616 (15,65…16,35)≤ 0,09Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1 мм2020 (19,58…20,42)≤ 0,1Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1 мм2525 (24,58…25,42)≤ 0,1125Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1 мм4545 (44,5…45,5)≤ 0,1625≈ 32—≤ 0,22≤ 13≥ 5,5Неполная резьба
10Мелкий — P = 1 мм5050 (49,5…50,5)≤ 0,175≈ 32—≤ 0,22≤ 18≥ 10,5Неполная резьба
10Мелкий — P = 1 мм5555 (54,4…55,6)≤ 0,1875≈ 32—≤ 0,22≤ 23≥ 15,5Неполная резьба
10Мелкий — P = 1 мм6060 (59,4…60,6)≤ 0,2≈ 32—≤ 0,22≤ 28≥ 20,5Неполная резьба
10Мелкий — P = 1 мм6565 (64,4…65,6)≤ 0,2125≈ 32—≤ 0,22≤ 33≥ 25,5Неполная резьба
10Мелкий — P = 1 мм7070 (69,4…70,6)≤ 0,225≈ 32—≤ 0,22≤ 38≥ 30,5Неполная резьба
10Мелкий — P = 1 мм8080 (79,4…80,6)≤ 0,25≈ 32—≤ 0,22≤ 48≥ 40,5Неполная резьбаl_s,min = 40,5 мм: учтена поправка ИУС 5-2015, исправляющая 45 мм.
10Мелкий — P = 1 мм9090 (89,3…90,7)≤ 0,275≈ 32—≤ 0,22≤ 58≥ 50,5Неполная резьба
10Мелкий — P = 1 мм100100 (99,3…100,7)≤ 0,3≈ 32—≤ 0,22≤ 68≥ 60,5Неполная резьба
10Мелкий — P = 1,25 мм1616 (15,65…16,35)≤ 0,09Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1,25 мм2020 (19,58…20,42)≤ 0,1Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1,25 мм2525 (24,58…25,42)≤ 0,1125Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1,25 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1,25 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1,25 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1,25 мм4545 (44,5…45,5)≤ 0,1625≈ 32—≤ 0,22≤ 13≥ 5,5Неполная резьба
10Мелкий — P = 1,25 мм5050 (49,5…50,5)≤ 0,175≈ 32—≤ 0,22≤ 18≥ 10,5Неполная резьба
10Мелкий — P = 1,25 мм5555 (54,4…55,6)≤ 0,1875≈ 32—≤ 0,22≤ 23≥ 15,5Неполная резьба
10Мелкий — P = 1,25 мм6060 (59,4…60,6)≤ 0,2≈ 32—≤ 0,22≤ 28≥ 20,5Неполная резьба
10Мелкий — P = 1,25 мм6565 (64,4…65,6)≤ 0,2125≈ 32—≤ 0,22≤ 33≥ 25,5Неполная резьба
10Мелкий — P = 1,25 мм7070 (69,4…70,6)≤ 0,225≈ 32—≤ 0,22≤ 38≥ 30,5Неполная резьба
10Мелкий — P = 1,25 мм8080 (79,4…80,6)≤ 0,25≈ 32—≤ 0,22≤ 48≥ 40,5Неполная резьбаl_s,min = 40,5 мм: учтена поправка ИУС 5-2015, исправляющая 45 мм.
10Мелкий — P = 1,25 мм9090 (89,3…90,7)≤ 0,275≈ 32—≤ 0,22≤ 58≥ 50,5Неполная резьба
10Мелкий — P = 1,25 мм100100 (99,3…100,7)≤ 0,3≈ 32—≤ 0,22≤ 68≥ 60,5Неполная резьба
12Мелкий — P = 1,5 мм2020 (19,58…20,42)≤ 0,1Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,5 мм2525 (24,58…25,42)≤ 0,1125Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,5 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,5 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,5 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,5 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,5 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,5 мм5555 (54,4…55,6)≤ 0,1875≈ 36—≤ 0,27≤ 19≥ 10,25Неполная резьба
12Мелкий — P = 1,5 мм6060 (59,4…60,6)≤ 0,2≈ 36—≤ 0,27≤ 24≥ 15,25Неполная резьба
12Мелкий — P = 1,5 мм6565 (64,4…65,6)≤ 0,2125≈ 36—≤ 0,27≤ 29≥ 20,25Неполная резьба
12Мелкий — P = 1,5 мм7070 (69,4…70,6)≤ 0,225≈ 36—≤ 0,27≤ 34≥ 25,25Неполная резьба
12Мелкий — P = 1,5 мм8080 (79,4…80,6)≤ 0,25≈ 36—≤ 0,27≤ 44≥ 35,25Неполная резьба
12Мелкий — P = 1,5 мм9090 (89,3…90,7)≤ 0,275≈ 36—≤ 0,27≤ 54≥ 45,25Неполная резьба
12Мелкий — P = 1,5 мм100100 (99,3…100,7)≤ 0,3≈ 36—≤ 0,27≤ 64≥ 55,25Неполная резьба
12Мелкий — P = 1,5 мм110110 (109,3…110,7)≤ 0,325≈ 36—≤ 0,27≤ 74≥ 65,25Неполная резьба
12Мелкий — P = 1,5 мм120120 (119,3…120,7)≤ 0,35≈ 36—≤ 0,27≤ 84≥ 75,25Неполная резьба
12Мелкий — P = 1,25 мм2020 (19,58…20,42)≤ 0,1Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,25 мм2525 (24,58…25,42)≤ 0,1125Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,25 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,25 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,25 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,25 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,25 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,25 мм5555 (54,4…55,6)≤ 0,1875≈ 36—≤ 0,27≤ 19≥ 10,25Неполная резьба
12Мелкий — P = 1,25 мм6060 (59,4…60,6)≤ 0,2≈ 36—≤ 0,27≤ 24≥ 15,25Неполная резьба
12Мелкий — P = 1,25 мм6565 (64,4…65,6)≤ 0,2125≈ 36—≤ 0,27≤ 29≥ 20,25Неполная резьба
12Мелкий — P = 1,25 мм7070 (69,4…70,6)≤ 0,225≈ 36—≤ 0,27≤ 34≥ 25,25Неполная резьба
12Мелкий — P = 1,25 мм8080 (79,4…80,6)≤ 0,25≈ 36—≤ 0,27≤ 44≥ 35,25Неполная резьба
12Мелкий — P = 1,25 мм9090 (89,3…90,7)≤ 0,275≈ 36—≤ 0,27≤ 54≥ 45,25Неполная резьба
12Мелкий — P = 1,25 мм100100 (99,3…100,7)≤ 0,3≈ 36—≤ 0,27≤ 64≥ 55,25Неполная резьба
12Мелкий — P = 1,25 мм110110 (109,3…110,7)≤ 0,325≈ 36—≤ 0,27≤ 74≥ 65,25Неполная резьба
12Мелкий — P = 1,25 мм120120 (119,3…120,7)≤ 0,35≈ 36—≤ 0,27≤ 84≥ 75,25Неполная резьба
14Мелкий — P = 1,5 мм2525 (24,58…25,42)≤ 0,1125Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Мелкий — P = 1,5 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Мелкий — P = 1,5 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Мелкий — P = 1,5 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Мелкий — P = 1,5 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Мелкий — P = 1,5 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Мелкий — P = 1,5 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Мелкий — P = 1,5 мм6060 (59,4…60,6)≤ 0,2≈ 40—≤ 0,27≤ 20≥ 10Неполная резьба
14Мелкий — P = 1,5 мм6565 (64,4…65,6)≤ 0,2125≈ 40—≤ 0,27≤ 25≥ 15Неполная резьба
14Мелкий — P = 1,5 мм7070 (69,4…70,6)≤ 0,225≈ 40—≤ 0,27≤ 30≥ 20Неполная резьба
14Мелкий — P = 1,5 мм8080 (79,4…80,6)≤ 0,25≈ 40—≤ 0,27≤ 40≥ 30Неполная резьба
14Мелкий — P = 1,5 мм9090 (89,3…90,7)≤ 0,275≈ 40—≤ 0,27≤ 50≥ 40Неполная резьба
14Мелкий — P = 1,5 мм100100 (99,3…100,7)≤ 0,3≈ 40—≤ 0,27≤ 60≥ 50Неполная резьба
14Мелкий — P = 1,5 мм110110 (109,3…110,7)≤ 0,325≈ 40—≤ 0,27≤ 70≥ 60Неполная резьба
14Мелкий — P = 1,5 мм120120 (119,3…120,7)≤ 0,35≈ 40—≤ 0,27≤ 80≥ 70Неполная резьба
14Мелкий — P = 1,5 мм130130 (129,2…130,8)≤ 0,375≈ 40—≤ 0,27≤ 90≥ 80Неполная резьба
14Мелкий — P = 1,5 мм140140 (139,2…140,8)≤ 0,4≈ 40—≤ 0,27≤ 100≥ 90Неполная резьба
16Мелкий — P = 1,5 мм2525 (24,58…25,42)≤ 0,1125Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Мелкий — P = 1,5 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Мелкий — P = 1,5 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Мелкий — P = 1,5 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Мелкий — P = 1,5 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Мелкий — P = 1,5 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Мелкий — P = 1,5 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Мелкий — P = 1,5 мм6060 (59,4…60,6)≤ 0,2Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Мелкий — P = 1,5 мм6565 (64,4…65,6)≤ 0,2125≈ 44—≤ 0,27≤ 21≥ 11Неполная резьба
16Мелкий — P = 1,5 мм7070 (69,4…70,6)≤ 0,225≈ 44—≤ 0,27≤ 26≥ 16Неполная резьба
16Мелкий — P = 1,5 мм8080 (79,4…80,6)≤ 0,25≈ 44—≤ 0,27≤ 36≥ 26Неполная резьба
16Мелкий — P = 1,5 мм9090 (89,3…90,7)≤ 0,275≈ 44—≤ 0,27≤ 46≥ 36Неполная резьба
16Мелкий — P = 1,5 мм100100 (99,3…100,7)≤ 0,3≈ 44—≤ 0,27≤ 56≥ 46Неполная резьба
16Мелкий — P = 1,5 мм110110 (109,3…110,7)≤ 0,325≈ 44—≤ 0,27≤ 66≥ 56Неполная резьба
16Мелкий — P = 1,5 мм120120 (119,3…120,7)≤ 0,35≈ 44—≤ 0,27≤ 76≥ 66Неполная резьба
16Мелкий — P = 1,5 мм130130 (129,2…130,8)≤ 0,375≈ 44—≤ 0,27≤ 86≥ 76Неполная резьба
16Мелкий — P = 1,5 мм140140 (139,2…140,8)≤ 0,4≈ 44—≤ 0,27≤ 96≥ 86Неполная резьба
16Мелкий — P = 1,5 мм150150 (149,2…150,8)≤ 0,425≈ 44—≤ 0,27≤ 106≥ 96Неполная резьба
16Мелкий — P = 1,5 мм160160 (159,2…160,8)≤ 0,45≈ 44—≤ 0,27≤ 116≥ 106Неполная резьба
20Мелкий — P = 1,5 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм6060 (59,4…60,6)≤ 0,2Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм6565 (64,4…65,6)≤ 0,2125Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм7070 (69,4…70,6)≤ 0,225Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм8080 (79,4…80,6)≤ 0,25≈ 52—≤ 0,33≤ 28≥ 15,5Неполная резьба
20Мелкий — P = 1,5 мм9090 (89,3…90,7)≤ 0,275≈ 52—≤ 0,33≤ 38≥ 25,5Неполная резьба
20Мелкий — P = 1,5 мм100100 (99,3…100,7)≤ 0,3≈ 52—≤ 0,33≤ 48≥ 35,5Неполная резьба
20Мелкий — P = 1,5 мм110110 (109,3…110,7)≤ 0,325≈ 52—≤ 0,33≤ 58≥ 45,5Неполная резьба
20Мелкий — P = 1,5 мм120120 (119,3…120,7)≤ 0,35≈ 52—≤ 0,33≤ 68≥ 55,5Неполная резьба
20Мелкий — P = 1,5 мм130130 (129,2…130,8)≤ 0,375≈ 52—≤ 0,33≤ 78≥ 65,5Неполная резьба
20Мелкий — P = 1,5 мм140140 (139,2…140,8)≤ 0,4≈ 52—≤ 0,33≤ 88≥ 75,5Неполная резьба
20Мелкий — P = 1,5 мм150150 (149,2…150,8)≤ 0,425≈ 52—≤ 0,33≤ 98≥ 85,5Неполная резьба
20Мелкий — P = 1,5 мм160160 (159,2…160,8)≤ 0,45≈ 52—≤ 0,33≤ 108≥ 95,5Неполная резьба
20Мелкий — P = 1,5 мм180180 (179,2…180,8)≤ 0,5≈ 52—≤ 0,33≤ 128≥ 115,5Неполная резьба
20Мелкий — P = 1,5 мм200200 (199,1…200,9)≤ 0,55≈ 52—≤ 0,33≤ 148≥ 135,5Неполная резьба
20Мелкий — P = 2 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм6060 (59,4…60,6)≤ 0,2Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм6565 (64,4…65,6)≤ 0,2125Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм7070 (69,4…70,6)≤ 0,225Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм8080 (79,4…80,6)≤ 0,25≈ 52—≤ 0,33≤ 28≥ 15,5Неполная резьба
20Мелкий — P = 2 мм9090 (89,3…90,7)≤ 0,275≈ 52—≤ 0,33≤ 38≥ 25,5Неполная резьба
20Мелкий — P = 2 мм100100 (99,3…100,7)≤ 0,3≈ 52—≤ 0,33≤ 48≥ 35,5Неполная резьба
20Мелкий — P = 2 мм110110 (109,3…110,7)≤ 0,325≈ 52—≤ 0,33≤ 58≥ 45,5Неполная резьба
20Мелкий — P = 2 мм120120 (119,3…120,7)≤ 0,35≈ 52—≤ 0,33≤ 68≥ 55,5Неполная резьба
20Мелкий — P = 2 мм130130 (129,2…130,8)≤ 0,375≈ 52—≤ 0,33≤ 78≥ 65,5Неполная резьба
20Мелкий — P = 2 мм140140 (139,2…140,8)≤ 0,4≈ 52—≤ 0,33≤ 88≥ 75,5Неполная резьба
20Мелкий — P = 2 мм150150 (149,2…150,8)≤ 0,425≈ 52—≤ 0,33≤ 98≥ 85,5Неполная резьба
20Мелкий — P = 2 мм160160 (159,2…160,8)≤ 0,45≈ 52—≤ 0,33≤ 108≥ 95,5Неполная резьба
20Мелкий — P = 2 мм180180 (179,2…180,8)≤ 0,5≈ 52—≤ 0,33≤ 128≥ 115,5Неполная резьба
20Мелкий — P = 2 мм200200 (199,1…200,9)≤ 0,55≈ 52—≤ 0,33≤ 148≥ 135,5Неполная резьба
24Мелкий — P = 2 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Мелкий — P = 2 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Мелкий — P = 2 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Мелкий — P = 2 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Мелкий — P = 2 мм6060 (59,4…60,6)≤ 0,2Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Мелкий — P = 2 мм6565 (64,4…65,6)≤ 0,2125Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Мелкий — P = 2 мм7070 (69,4…70,6)≤ 0,225Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Мелкий — P = 2 мм8080 (79,4…80,6)≤ 0,25Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Мелкий — P = 2 мм9090 (89,3…90,7)≤ 0,275≈ 60—≤ 0,33≤ 30≥ 15Неполная резьба
24Мелкий — P = 2 мм100100 (99,3…100,7)≤ 0,3≈ 60—≤ 0,33≤ 40≥ 25Неполная резьба
24Мелкий — P = 2 мм110110 (109,3…110,7)≤ 0,325≈ 60—≤ 0,33≤ 50≥ 35Неполная резьба
24Мелкий — P = 2 мм120120 (119,3…120,7)≤ 0,35≈ 60—≤ 0,33≤ 60≥ 45Неполная резьба
24Мелкий — P = 2 мм130130 (129,2…130,8)≤ 0,375≈ 60—≤ 0,33≤ 70≥ 55Неполная резьба
24Мелкий — P = 2 мм140140 (139,2…140,8)≤ 0,4≈ 60—≤ 0,33≤ 80≥ 65Неполная резьба
24Мелкий — P = 2 мм150150 (149,2…150,8)≤ 0,425≈ 60—≤ 0,33≤ 90≥ 75Неполная резьба
24Мелкий — P = 2 мм160160 (159,2…160,8)≤ 0,45≈ 60—≤ 0,33≤ 100≥ 85Неполная резьба
24Мелкий — P = 2 мм180180 (179,2…180,8)≤ 0,5≈ 60—≤ 0,33≤ 120≥ 105Неполная резьба
24Мелкий — P = 2 мм200200 (199,1…200,9)≤ 0,55≈ 60—≤ 0,33≤ 140≥ 125Неполная резьба
30Мелкий — P = 2 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм6060 (59,4…60,6)≤ 0,2Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм6565 (64,4…65,6)≤ 0,2125Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм7070 (69,4…70,6)≤ 0,225Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм8080 (79,4…80,6)≤ 0,25Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм9090 (89,3…90,7)≤ 0,275Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм100100 (99,3…100,7)≤ 0,3Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм110110 (109,3…110,7)≤ 0,325≈ 72—≤ 0,33≤ 38≥ 20,5Неполная резьба
30Мелкий — P = 2 мм120120 (119,3…120,7)≤ 0,35≈ 72—≤ 0,33≤ 48≥ 30,5Неполная резьба
30Мелкий — P = 2 мм130130 (129,2…130,8)≤ 0,375≈ 72—≤ 0,33≤ 58≥ 40,5Неполная резьба
30Мелкий — P = 2 мм140140 (139,2…140,8)≤ 0,4≈ 72—≤ 0,33≤ 68≥ 50,5Неполная резьба
30Мелкий — P = 2 мм150150 (149,2…150,8)≤ 0,425≈ 72—≤ 0,33≤ 78≥ 60,5Неполная резьба
30Мелкий — P = 2 мм160160 (159,2…160,8)≤ 0,45≈ 72—≤ 0,33≤ 88≥ 70,5Неполная резьба
30Мелкий — P = 2 мм180180 (179,2…180,8)≤ 0,5≈ 72—≤ 0,33≤ 108≥ 90,5Неполная резьба
30Мелкий — P = 2 мм200200 (199,1…200,9)≤ 0,55≈ 72—≤ 0,33≤ 128≥ 110,5Неполная резьба
36Мелкий — P = 3 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Мелкий — P = 3 мм6060 (59,4…60,6)≤ 0,2Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Мелкий — P = 3 мм6565 (64,4…65,6)≤ 0,2125Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Мелкий — P = 3 мм7070 (69,4…70,6)≤ 0,225Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Мелкий — P = 3 мм8080 (79,4…80,6)≤ 0,25Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Мелкий — P = 3 мм9090 (89,3…90,7)≤ 0,275Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Мелкий — P = 3 мм100100 (99,3…100,7)≤ 0,3Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Мелкий — P = 3 мм110110 (109,3…110,7)≤ 0,325Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Мелкий — P = 3 мм120120 (119,3…120,7)≤ 0,35≈ 84—≤ 0,39≤ 36≥ 16Неполная резьба
36Мелкий — P = 3 мм130130 (129,2…130,8)≤ 0,375≈ 84—≤ 0,39≤ 46≥ 26Неполная резьба
36Мелкий — P = 3 мм140140 (139,2…140,8)≤ 0,4≈ 84—≤ 0,39≤ 56≥ 36Неполная резьба
36Мелкий — P = 3 мм150150 (149,2…150,8)≤ 0,425≈ 84—≤ 0,39≤ 66≥ 46Неполная резьба
36Мелкий — P = 3 мм160160 (159,2…160,8)≤ 0,45≈ 84—≤ 0,39≤ 76≥ 56Неполная резьба
36Мелкий — P = 3 мм180180 (179,2…180,8)≤ 0,5≈ 84—≤ 0,39≤ 96≥ 76Неполная резьба
36Мелкий — P = 3 мм200200 (199,1…200,9)≤ 0,55≈ 84—≤ 0,39≤ 116≥ 96Неполная резьба
ISO 4762 · ISO 4762:2004

Размеры прочитаны по идентичному национальному принятию ГОСТ Р ИСО 4762-2012. Прямой текст ISO отдельно не сверялся. Полностью проверены рисунок 1, все 20 диаметров таблицы 1, предпочтительная матрица длин и формулы b/l_s/l_g. Добавлены применимые допуски формы, положения, биения и прямолинейности по ISO 4759-1:2000 через идентичный ГОСТ ISO 4759-1-2015. Численные предельные диаметры резьбы по ISO 965 и калибры углубления ISO 23429 пока отдельно не раскрыты.

ISO 4762 — геометрия по диаметрам
d, ммP, ммdₖ, ммdₐ, ммdₛ, ммe, ммl_f, ммk, ммr, ммs, ммt, ммv, ммd_w, ммw, ммdₖ, ммr, ммu, ммα, °t, ммt, ммt, ммt, ммt, мм
1,6Основной (крупный) — P = 0,35 мм2,86…3≤ 21,46…1,6≥ 1,733≤ 0,341,46…1,6≥ 0,11,5 (1,52…1,58)≥ 0,7≤ 0,16≥ 2,72≥ 0,55≤ 3,14≤ 0,2≤ 0,7≥ 120≤ 0,28≤ 0,28≤ 0≤ 0,04≤ 0,14
2Основной (крупный) — P = 0,4 мм3,62…3,8≤ 2,61,86…2≥ 1,733≤ 0,511,86…2≥ 0,11,5 (1,52…1,58)≥ 1≤ 0,2≥ 3,48≥ 0,55≤ 3,98≤ 0,3≤ 0,8≥ 120≤ 0,28≤ 0,36≤ 0≤ 0,04≤ 0,14
2,5Основной (крупный) — P = 0,45 мм4,32…4,5≤ 3,12,36…2,5≥ 2,303≤ 0,512,36…2,5≥ 0,12 (2,02…2,08)≥ 1,1≤ 0,25≥ 4,18≥ 0,85≤ 4,68≤ 0,3≤ 0,9≥ 120≤ 0,28≤ 0,36≤ 0≤ 0,08≤ 0,14
3Основной (крупный) — P = 0,5 мм5,32…5,5≤ 3,62,86…3≥ 2,873≤ 0,512,86…3≥ 0,12,5 (2,52…2,58)≥ 1,3≤ 0,3≥ 5,07≥ 1,15≤ 5,68≤ 0,3≤ 1≥ 120≤ 0,28≤ 0,36≤ 0≤ 0,08≤ 0,14
4Основной (крупный) — P = 0,7 мм6,78…7≤ 4,73,82…4≥ 3,443≤ 0,63,82…4≥ 0,23 (3,02…3,08)≥ 2≤ 0,4≥ 6,53≥ 1,4≤ 7,22≤ 0,35≤ 1,4≥ 120≤ 0,36≤ 0,44≤ 0≤ 0,08≤ 0,18
5Основной (крупный) — P = 0,8 мм8,28…8,5≤ 5,74,82…5≥ 4,583≤ 0,64,82…5≥ 0,24 (4,02…4,095)≥ 2,5≤ 0,5≥ 8,03≥ 1,9≤ 8,72≤ 0,35≤ 1,6≥ 120≤ 0,36≤ 0,44≤ 0≤ 0,15≤ 0,18
6Основной (крупный) — P = 1 мм9,78…10≤ 6,85,82…6≥ 5,723≤ 0,685,7…6≥ 0,255 (5,02…5,14)≥ 3≤ 0,6≥ 9,38≥ 2,3≤ 10,22≤ 0,4≤ 2≥ 120≤ 0,36≤ 0,44≤ 0≤ 0,15≤ 0,18
8Основной (крупный) — P = 1,25 мм12,73…13≤ 9,27,78…8≥ 6,863≤ 1,027,64…8≥ 0,46 (6,02…6,14)≥ 4≤ 0,8≥ 12,33≥ 3,3≤ 13,27≤ 0,6≤ 2,5≥ 120≤ 0,44≤ 0,54≤ 0≤ 0,17≤ 0,22
10Основной (крупный) — P = 1,5 мм15,73…16≤ 11,29,78…10≥ 9,149≤ 1,029,64…10≥ 0,48 (8,025…8,175)≥ 5≤ 1≥ 15,33≥ 4≤ 16,27≤ 0,6≤ 3≥ 120≤ 0,44≤ 0,54≤ 0≤ 0,21≤ 0,22
12Основной (крупный) — P = 1,75 мм17,73…18≤ 13,711,73…12≥ 11,429≤ 1,4511,57…12≥ 0,610 (10,025…10,175)≥ 6≤ 1,2≥ 17,23≥ 4,8≤ 18,27≤ 0,85≤ 3,5≥ 120≤ 0,54≤ 0,54≤ 0≤ 0,25≤ 0,27
14Основной (крупный) — P = 2 мм20,67…21≤ 15,713,73…14≥ 13,716≤ 1,4513,57…14≥ 0,612 (12,032…12,212)≥ 7≤ 1,4≥ 20,17≥ 5,8≤ 21,33≤ 0,85≤ 4≥ 120≤ 0,54≤ 0,66≤ 0≤ 0,29≤ 0,27
16Основной (крупный) — P = 2 мм23,57…24≤ 17,715,73…16≥ 15,996≤ 1,4515,57…16≥ 0,614 (14,032…14,212)≥ 8≤ 1,6≥ 23,17≥ 6,8≤ 24,33≤ 0,85≤ 4≥ 120≤ 0,54≤ 0,66≤ 0≤ 0,34≤ 0,27
20Основной (крупный) — P = 2,5 мм29,67…30≤ 22,419,67…20≥ 19,437≤ 2,0419,48…20≥ 0,817 (17,05…17,23)≥ 10≤ 2≥ 28,87≥ 8,6≤ 30,33≤ 1,2≤ 5≥ 120≤ 0,66≤ 0,66≤ 0≤ 0,42≤ 0,33
24Основной (крупный) — P = 3 мм35,61…36≤ 26,423,67…24≥ 21,734≤ 2,0423,48…24≥ 0,819 (19,065…19,275)≥ 12≤ 2,4≥ 34,81≥ 10,4≤ 36,39≤ 1,2≤ 6≥ 120≤ 0,66≤ 0,78≤ 0≤ 0,5≤ 0,33
30Основной (крупный) — P = 3,5 мм44,61…45≤ 33,429,67…30≥ 25,154≤ 2,8929,48…30≥ 122 (22,065…22,275)≥ 15,5≤ 3≥ 43,61≥ 13,1≤ 45,39≤ 1,7≤ 7≥ 120≤ 0,66≤ 0,78≤ 0≤ 0,63≤ 0,33
36Основной (крупный) — P = 4 мм53,54…54≤ 39,435,61…36≥ 30,854≤ 2,8935,38…36≥ 127 (27,065…27,275)≥ 19≤ 3,6≥ 52,54≥ 15,3≤ 54,46≤ 1,7≤ 8≥ 120≤ 0,78≤ 0,92≤ 0≤ 0,76≤ 0,39
42Основной (крупный) — P = 4,5 мм62,54…63≤ 45,641,61…42≥ 36,571≤ 3,0641,38…42≥ 1,232 (32,08…32,33)≥ 24≤ 4,2≥ 61,34≥ 16,3≤ 63,46≤ 1,8≤ 9≥ 120≤ 0,78≤ 0,92≤ 0≤ 0,44≤ 0,39
48Основной (крупный) — P = 5 мм71,54…72≤ 52,647,61…48≥ 41,131≤ 3,9147,38…48≥ 1,636 (36,08…36,33)≥ 28≤ 4,8≥ 70,34≥ 17,5≤ 72,46≤ 2,3≤ 10≥ 120≤ 0,78≤ 0,92≤ 0≤ 0,5≤ 0,39
56Основной (крупный) — P = 5,5 мм83,46…84≤ 6355,54…56≥ 46,831≤ 5,9555,26…56≥ 241 (41,08…41,33)≥ 34≤ 5,6≥ 82,26≥ 19≤ 84,54≤ 3,5≤ 11≥ 120≤ 0,92≤ 1,08≤ 0≤ 0,59≤ 0,46
64Основной (крупный) — P = 6 мм95,46…96≤ 7163,54…64≥ 52,531≤ 5,9563,26…64≥ 246 (46,08…46,33)≥ 38≤ 6,4≥ 94,26≥ 22≤ 96,54≤ 3,5≤ 12≥ 120≤ 0,92≤ 1,08≤ 0≤ 0,67≤ 0,46
Обозначения колонок
dₖ, мм
Диаметр гладкой головки
dₐ, мм
Диаметр перехода под головкой
dₛ, мм
Диаметр гладкого стержня
e, мм
Диаметр описанной окружности углубления
l_f, мм
Длина перехода под головкой
k, мм
Высота головки
r, мм
Радиус под головкой
s, мм
Размер внутреннего шестигранника под ключ
t, мм
Глубина шестигранного углубления
v, мм
Фаска или скругление верхней кромки
d_w, мм
Диаметр опорной поверхности
w, мм
Толщина основания головки
dₖ, мм
Диаметр головки с рифлением
r, мм
Максимальный радиус перехода
u, мм
Неполная резьба на конце
α, °
Угол дна углубления показанного варианта
t, мм
Позиционный допуск шестигранного углубления
t, мм
Позиционный допуск цилиндрической головки
t, мм
Допуск формы шестигранного углубления
t, мм
Полное биение опорной поверхности
t, мм
Биение конической поверхности конца
Все допустимые длины и зависимые размеры (287)
ISO 4762 — матрица d × P × l
d, ммP, ммl, ммl, ммt, ммb, мм3P, ммt, ммl_g, ммl_s, ммРезьбаПримечание
1,6Основной (крупный) — P = 0,35 мм2,52,5 (2,3…2,7)≤ 0,055Численно не задано≤ 1,05———Резьба по длине, кроме нормируемых переходов
1,6Основной (крупный) — P = 0,35 мм33 (2,8…3,2)≤ 0,056Численно не задано≤ 1,05———Резьба по длине, кроме нормируемых переходов
1,6Основной (крупный) — P = 0,35 мм44 (3,76…4,24)≤ 0,058Численно не задано≤ 1,05———Резьба по длине, кроме нормируемых переходов
1,6Основной (крупный) — P = 0,35 мм55 (4,76…5,24)≤ 0,06Численно не задано≤ 1,05———Резьба по длине, кроме нормируемых переходов
1,6Основной (крупный) — P = 0,35 мм66 (5,76…6,24)≤ 0,062Численно не задано≤ 1,05———Резьба по длине, кроме нормируемых переходов
1,6Основной (крупный) — P = 0,35 мм88 (7,71…8,29)≤ 0,066Численно не задано≤ 1,05———Резьба по длине, кроме нормируемых переходов
1,6Основной (крупный) — P = 0,35 мм1010 (9,71…10,29)≤ 0,07Численно не задано≤ 1,05———Резьба по длине, кроме нормируемых переходов
1,6Основной (крупный) — P = 0,35 мм1212 (11,65…12,35)≤ 0,074Численно не задано≤ 1,05———Резьба по длине, кроме нормируемых переходов
1,6Основной (крупный) — P = 0,35 мм1616 (15,65…16,35)≤ 0,082Численно не задано≤ 1,05———Резьба по длине, кроме нормируемых переходов
2Основной (крупный) — P = 0,4 мм33 (2,8…3,2)≤ 0,056Численно не задано≤ 1,2———Резьба по длине, кроме нормируемых переходов
2Основной (крупный) — P = 0,4 мм44 (3,76…4,24)≤ 0,058Численно не задано≤ 1,2———Резьба по длине, кроме нормируемых переходов
2Основной (крупный) — P = 0,4 мм55 (4,76…5,24)≤ 0,06Численно не задано≤ 1,2———Резьба по длине, кроме нормируемых переходов
2Основной (крупный) — P = 0,4 мм66 (5,76…6,24)≤ 0,062Численно не задано≤ 1,2———Резьба по длине, кроме нормируемых переходов
2Основной (крупный) — P = 0,4 мм88 (7,71…8,29)≤ 0,066Численно не задано≤ 1,2———Резьба по длине, кроме нормируемых переходов
2Основной (крупный) — P = 0,4 мм1010 (9,71…10,29)≤ 0,07Численно не задано≤ 1,2———Резьба по длине, кроме нормируемых переходов
2Основной (крупный) — P = 0,4 мм1212 (11,65…12,35)≤ 0,074Численно не задано≤ 1,2———Резьба по длине, кроме нормируемых переходов
2Основной (крупный) — P = 0,4 мм1616 (15,65…16,35)≤ 0,082Численно не задано≤ 1,2———Резьба по длине, кроме нормируемых переходов
2Основной (крупный) — P = 0,4 мм2020 (19,58…20,42)≤ 0,09≈ 16—≤ 0,14≤ 4≥ 2Неполная резьба
2,5Основной (крупный) — P = 0,45 мм44 (3,76…4,24)≤ 0,058Численно не задано≤ 1,35———Резьба по длине, кроме нормируемых переходов
2,5Основной (крупный) — P = 0,45 мм55 (4,76…5,24)≤ 0,06Численно не задано≤ 1,35———Резьба по длине, кроме нормируемых переходов
2,5Основной (крупный) — P = 0,45 мм66 (5,76…6,24)≤ 0,062Численно не задано≤ 1,35———Резьба по длине, кроме нормируемых переходов
2,5Основной (крупный) — P = 0,45 мм88 (7,71…8,29)≤ 0,066Численно не задано≤ 1,35———Резьба по длине, кроме нормируемых переходов
2,5Основной (крупный) — P = 0,45 мм1010 (9,71…10,29)≤ 0,07Численно не задано≤ 1,35———Резьба по длине, кроме нормируемых переходов
2,5Основной (крупный) — P = 0,45 мм1212 (11,65…12,35)≤ 0,074Численно не задано≤ 1,35———Резьба по длине, кроме нормируемых переходов
2,5Основной (крупный) — P = 0,45 мм1616 (15,65…16,35)≤ 0,082Численно не задано≤ 1,35———Резьба по длине, кроме нормируемых переходов
2,5Основной (крупный) — P = 0,45 мм2020 (19,58…20,42)≤ 0,09Численно не задано≤ 1,35———Резьба по длине, кроме нормируемых переходов
2,5Основной (крупный) — P = 0,45 мм2525 (24,58…25,42)≤ 0,1≈ 17—≤ 0,14≤ 8≥ 5,75Неполная резьба
3Основной (крупный) — P = 0,5 мм55 (4,76…5,24)≤ 0,06Численно не задано≤ 1,5———Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм66 (5,76…6,24)≤ 0,062Численно не задано≤ 1,5———Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм88 (7,71…8,29)≤ 0,066Численно не задано≤ 1,5———Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм1010 (9,71…10,29)≤ 0,07Численно не задано≤ 1,5———Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм1212 (11,65…12,35)≤ 0,074Численно не задано≤ 1,5———Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм1616 (15,65…16,35)≤ 0,082Численно не задано≤ 1,5———Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм2020 (19,58…20,42)≤ 0,09Численно не задано≤ 1,5———Резьба по длине, кроме нормируемых переходов
3Основной (крупный) — P = 0,5 мм2525 (24,58…25,42)≤ 0,1≈ 18—≤ 0,14≤ 7≥ 4,5Неполная резьба
3Основной (крупный) — P = 0,5 мм3030 (29,58…30,42)≤ 0,11≈ 18—≤ 0,14≤ 12≥ 9,5Неполная резьба
4Основной (крупный) — P = 0,7 мм66 (5,76…6,24)≤ 0,062Численно не задано≤ 2,1———Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм88 (7,71…8,29)≤ 0,066Численно не задано≤ 2,1———Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм1010 (9,71…10,29)≤ 0,07Численно не задано≤ 2,1———Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм1212 (11,65…12,35)≤ 0,074Численно не задано≤ 2,1———Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм1616 (15,65…16,35)≤ 0,082Численно не задано≤ 2,1———Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм2020 (19,58…20,42)≤ 0,09Численно не задано≤ 2,1———Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм2525 (24,58…25,42)≤ 0,1Численно не задано≤ 2,1———Резьба по длине, кроме нормируемых переходов
4Основной (крупный) — P = 0,7 мм3030 (29,58…30,42)≤ 0,11≈ 20—≤ 0,18≤ 10≥ 6,5Неполная резьба
4Основной (крупный) — P = 0,7 мм3535 (34,5…35,5)≤ 0,12≈ 20—≤ 0,18≤ 15≥ 11,5Неполная резьба
4Основной (крупный) — P = 0,7 мм4040 (39,5…40,5)≤ 0,13≈ 20—≤ 0,18≤ 20≥ 16,5Неполная резьба
5Основной (крупный) — P = 0,8 мм88 (7,71…8,29)≤ 0,066Численно не задано≤ 2,4———Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм1010 (9,71…10,29)≤ 0,07Численно не задано≤ 2,4———Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм1212 (11,65…12,35)≤ 0,074Численно не задано≤ 2,4———Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм1616 (15,65…16,35)≤ 0,082Численно не задано≤ 2,4———Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм2020 (19,58…20,42)≤ 0,09Численно не задано≤ 2,4———Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм2525 (24,58…25,42)≤ 0,1Численно не задано≤ 2,4———Резьба по длине, кроме нормируемых переходов
5Основной (крупный) — P = 0,8 мм3030 (29,58…30,42)≤ 0,11≈ 22—≤ 0,18≤ 8≥ 4Неполная резьба
5Основной (крупный) — P = 0,8 мм3535 (34,5…35,5)≤ 0,12≈ 22—≤ 0,18≤ 13≥ 9Неполная резьба
5Основной (крупный) — P = 0,8 мм4040 (39,5…40,5)≤ 0,13≈ 22—≤ 0,18≤ 18≥ 14Неполная резьба
5Основной (крупный) — P = 0,8 мм4545 (44,5…45,5)≤ 0,14≈ 22—≤ 0,18≤ 23≥ 19Неполная резьба
5Основной (крупный) — P = 0,8 мм5050 (49,5…50,5)≤ 0,15≈ 22—≤ 0,18≤ 28≥ 24Неполная резьба
6Основной (крупный) — P = 1 мм1010 (9,71…10,29)≤ 0,07Численно не задано≤ 3———Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм1212 (11,65…12,35)≤ 0,074Численно не задано≤ 3———Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм1616 (15,65…16,35)≤ 0,082Численно не задано≤ 3———Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм2020 (19,58…20,42)≤ 0,09Численно не задано≤ 3———Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм2525 (24,58…25,42)≤ 0,1Численно не задано≤ 3———Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм3030 (29,58…30,42)≤ 0,11Численно не задано≤ 3———Резьба по длине, кроме нормируемых переходов
6Основной (крупный) — P = 1 мм3535 (34,5…35,5)≤ 0,12≈ 24—≤ 0,18≤ 11≥ 6Неполная резьба
6Основной (крупный) — P = 1 мм4040 (39,5…40,5)≤ 0,13≈ 24—≤ 0,18≤ 16≥ 11Неполная резьба
6Основной (крупный) — P = 1 мм4545 (44,5…45,5)≤ 0,14≈ 24—≤ 0,18≤ 21≥ 16Неполная резьба
6Основной (крупный) — P = 1 мм5050 (49,5…50,5)≤ 0,15≈ 24—≤ 0,18≤ 26≥ 21Неполная резьба
6Основной (крупный) — P = 1 мм5555 (54,4…55,6)≤ 0,16≈ 24—≤ 0,18≤ 31≥ 26Неполная резьба
6Основной (крупный) — P = 1 мм6060 (59,4…60,6)≤ 0,17≈ 24—≤ 0,18≤ 36≥ 31Неполная резьба
8Основной (крупный) — P = 1,25 мм1212 (11,65…12,35)≤ 0,074Численно не задано≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм1616 (15,65…16,35)≤ 0,082Численно не задано≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм2020 (19,58…20,42)≤ 0,09Численно не задано≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм2525 (24,58…25,42)≤ 0,1Численно не задано≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм3030 (29,58…30,42)≤ 0,11Численно не задано≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм3535 (34,5…35,5)≤ 0,12Численно не задано≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Основной (крупный) — P = 1,25 мм4040 (39,5…40,5)≤ 0,13≈ 28—≤ 0,22≤ 12≥ 5,75Неполная резьба
8Основной (крупный) — P = 1,25 мм4545 (44,5…45,5)≤ 0,14≈ 28—≤ 0,22≤ 17≥ 10,75Неполная резьба
8Основной (крупный) — P = 1,25 мм5050 (49,5…50,5)≤ 0,15≈ 28—≤ 0,22≤ 22≥ 15,75Неполная резьба
8Основной (крупный) — P = 1,25 мм5555 (54,4…55,6)≤ 0,16≈ 28—≤ 0,22≤ 27≥ 20,75Неполная резьба
8Основной (крупный) — P = 1,25 мм6060 (59,4…60,6)≤ 0,17≈ 28—≤ 0,22≤ 32≥ 25,75Неполная резьба
8Основной (крупный) — P = 1,25 мм6565 (64,4…65,6)≤ 0,18≈ 28—≤ 0,22≤ 37≥ 30,75Неполная резьба
8Основной (крупный) — P = 1,25 мм7070 (69,4…70,6)≤ 0,19≈ 28—≤ 0,22≤ 42≥ 35,75Неполная резьба
8Основной (крупный) — P = 1,25 мм8080 (79,4…80,6)≤ 0,21≈ 28—≤ 0,22≤ 52≥ 45,75Неполная резьба
10Основной (крупный) — P = 1,5 мм1616 (15,65…16,35)≤ 0,09Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм2020 (19,58…20,42)≤ 0,1Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм2525 (24,58…25,42)≤ 0,1125Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Основной (крупный) — P = 1,5 мм4545 (44,5…45,5)≤ 0,1625≈ 32—≤ 0,22≤ 13≥ 5,5Неполная резьба
10Основной (крупный) — P = 1,5 мм5050 (49,5…50,5)≤ 0,175≈ 32—≤ 0,22≤ 18≥ 10,5Неполная резьба
10Основной (крупный) — P = 1,5 мм5555 (54,4…55,6)≤ 0,1875≈ 32—≤ 0,22≤ 23≥ 15,5Неполная резьба
10Основной (крупный) — P = 1,5 мм6060 (59,4…60,6)≤ 0,2≈ 32—≤ 0,22≤ 28≥ 20,5Неполная резьба
10Основной (крупный) — P = 1,5 мм6565 (64,4…65,6)≤ 0,2125≈ 32—≤ 0,22≤ 33≥ 25,5Неполная резьба
10Основной (крупный) — P = 1,5 мм7070 (69,4…70,6)≤ 0,225≈ 32—≤ 0,22≤ 38≥ 30,5Неполная резьба
10Основной (крупный) — P = 1,5 мм8080 (79,4…80,6)≤ 0,25≈ 32—≤ 0,22≤ 48≥ 40,5Неполная резьба
10Основной (крупный) — P = 1,5 мм9090 (89,3…90,7)≤ 0,275≈ 32—≤ 0,22≤ 58≥ 50,5Неполная резьба
10Основной (крупный) — P = 1,5 мм100100 (99,3…100,7)≤ 0,3≈ 32—≤ 0,22≤ 68≥ 60,5Неполная резьба
12Основной (крупный) — P = 1,75 мм2020 (19,58…20,42)≤ 0,1Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм2525 (24,58…25,42)≤ 0,1125Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Основной (крупный) — P = 1,75 мм5555 (54,4…55,6)≤ 0,1875≈ 36—≤ 0,27≤ 19≥ 10,25Неполная резьба
12Основной (крупный) — P = 1,75 мм6060 (59,4…60,6)≤ 0,2≈ 36—≤ 0,27≤ 24≥ 15,25Неполная резьба
12Основной (крупный) — P = 1,75 мм6565 (64,4…65,6)≤ 0,2125≈ 36—≤ 0,27≤ 29≥ 20,25Неполная резьба
12Основной (крупный) — P = 1,75 мм7070 (69,4…70,6)≤ 0,225≈ 36—≤ 0,27≤ 34≥ 25,25Неполная резьба
12Основной (крупный) — P = 1,75 мм8080 (79,4…80,6)≤ 0,25≈ 36—≤ 0,27≤ 44≥ 35,25Неполная резьба
12Основной (крупный) — P = 1,75 мм9090 (89,3…90,7)≤ 0,275≈ 36—≤ 0,27≤ 54≥ 45,25Неполная резьба
12Основной (крупный) — P = 1,75 мм100100 (99,3…100,7)≤ 0,3≈ 36—≤ 0,27≤ 64≥ 55,25Неполная резьба
12Основной (крупный) — P = 1,75 мм110110 (109,3…110,7)≤ 0,325≈ 36—≤ 0,27≤ 74≥ 65,25Неполная резьба
12Основной (крупный) — P = 1,75 мм120120 (119,3…120,7)≤ 0,35≈ 36—≤ 0,27≤ 84≥ 75,25Неполная резьба
14Основной (крупный) — P = 2 мм2525 (24,58…25,42)≤ 0,1125Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Основной (крупный) — P = 2 мм6060 (59,4…60,6)≤ 0,2≈ 40—≤ 0,27≤ 20≥ 10Неполная резьба
14Основной (крупный) — P = 2 мм6565 (64,4…65,6)≤ 0,2125≈ 40—≤ 0,27≤ 25≥ 15Неполная резьба
14Основной (крупный) — P = 2 мм7070 (69,4…70,6)≤ 0,225≈ 40—≤ 0,27≤ 30≥ 20Неполная резьба
14Основной (крупный) — P = 2 мм8080 (79,4…80,6)≤ 0,25≈ 40—≤ 0,27≤ 40≥ 30Неполная резьба
14Основной (крупный) — P = 2 мм9090 (89,3…90,7)≤ 0,275≈ 40—≤ 0,27≤ 50≥ 40Неполная резьба
14Основной (крупный) — P = 2 мм100100 (99,3…100,7)≤ 0,3≈ 40—≤ 0,27≤ 60≥ 50Неполная резьба
14Основной (крупный) — P = 2 мм110110 (109,3…110,7)≤ 0,325≈ 40—≤ 0,27≤ 70≥ 60Неполная резьба
14Основной (крупный) — P = 2 мм120120 (119,3…120,7)≤ 0,35≈ 40—≤ 0,27≤ 80≥ 70Неполная резьба
14Основной (крупный) — P = 2 мм130130 (129,2…130,8)≤ 0,375≈ 40—≤ 0,27≤ 90≥ 80Неполная резьба
14Основной (крупный) — P = 2 мм140140 (139,2…140,8)≤ 0,4≈ 40—≤ 0,27≤ 100≥ 90Неполная резьба
16Основной (крупный) — P = 2 мм2525 (24,58…25,42)≤ 0,1125Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм6060 (59,4…60,6)≤ 0,2Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Основной (крупный) — P = 2 мм6565 (64,4…65,6)≤ 0,2125≈ 44—≤ 0,27≤ 21≥ 11Неполная резьба
16Основной (крупный) — P = 2 мм7070 (69,4…70,6)≤ 0,225≈ 44—≤ 0,27≤ 26≥ 16Неполная резьба
16Основной (крупный) — P = 2 мм8080 (79,4…80,6)≤ 0,25≈ 44—≤ 0,27≤ 36≥ 26Неполная резьба
16Основной (крупный) — P = 2 мм9090 (89,3…90,7)≤ 0,275≈ 44—≤ 0,27≤ 46≥ 36Неполная резьба
16Основной (крупный) — P = 2 мм100100 (99,3…100,7)≤ 0,3≈ 44—≤ 0,27≤ 56≥ 46Неполная резьба
16Основной (крупный) — P = 2 мм110110 (109,3…110,7)≤ 0,325≈ 44—≤ 0,27≤ 66≥ 56Неполная резьба
16Основной (крупный) — P = 2 мм120120 (119,3…120,7)≤ 0,35≈ 44—≤ 0,27≤ 76≥ 66Неполная резьба
16Основной (крупный) — P = 2 мм130130 (129,2…130,8)≤ 0,375≈ 44—≤ 0,27≤ 86≥ 76Неполная резьба
16Основной (крупный) — P = 2 мм140140 (139,2…140,8)≤ 0,4≈ 44—≤ 0,27≤ 96≥ 86Неполная резьба
16Основной (крупный) — P = 2 мм150150 (149,2…150,8)≤ 0,425≈ 44—≤ 0,27≤ 106≥ 96Неполная резьба
16Основной (крупный) — P = 2 мм160160 (159,2…160,8)≤ 0,45≈ 44—≤ 0,27≤ 116≥ 106Неполная резьба
20Основной (крупный) — P = 2,5 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм6060 (59,4…60,6)≤ 0,2Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм6565 (64,4…65,6)≤ 0,2125Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм7070 (69,4…70,6)≤ 0,225Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Основной (крупный) — P = 2,5 мм8080 (79,4…80,6)≤ 0,25≈ 52—≤ 0,33≤ 28≥ 15,5Неполная резьба
20Основной (крупный) — P = 2,5 мм9090 (89,3…90,7)≤ 0,275≈ 52—≤ 0,33≤ 38≥ 25,5Неполная резьба
20Основной (крупный) — P = 2,5 мм100100 (99,3…100,7)≤ 0,3≈ 52—≤ 0,33≤ 48≥ 35,5Неполная резьба
20Основной (крупный) — P = 2,5 мм110110 (109,3…110,7)≤ 0,325≈ 52—≤ 0,33≤ 58≥ 45,5Неполная резьба
20Основной (крупный) — P = 2,5 мм120120 (119,3…120,7)≤ 0,35≈ 52—≤ 0,33≤ 68≥ 55,5Неполная резьба
20Основной (крупный) — P = 2,5 мм130130 (129,2…130,8)≤ 0,375≈ 52—≤ 0,33≤ 78≥ 65,5Неполная резьба
20Основной (крупный) — P = 2,5 мм140140 (139,2…140,8)≤ 0,4≈ 52—≤ 0,33≤ 88≥ 75,5Неполная резьба
20Основной (крупный) — P = 2,5 мм150150 (149,2…150,8)≤ 0,425≈ 52—≤ 0,33≤ 98≥ 85,5Неполная резьба
20Основной (крупный) — P = 2,5 мм160160 (159,2…160,8)≤ 0,45≈ 52—≤ 0,33≤ 108≥ 95,5Неполная резьба
20Основной (крупный) — P = 2,5 мм180180 (179,2…180,8)≤ 0,5≈ 52—≤ 0,33≤ 128≥ 115,5Неполная резьба
20Основной (крупный) — P = 2,5 мм200200 (199,075…200,925)≤ 0,55≈ 52—≤ 0,33≤ 148≥ 135,5Неполная резьба
24Основной (крупный) — P = 3 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм6060 (59,4…60,6)≤ 0,2Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм6565 (64,4…65,6)≤ 0,2125Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм7070 (69,4…70,6)≤ 0,225Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм8080 (79,4…80,6)≤ 0,25Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Основной (крупный) — P = 3 мм9090 (89,3…90,7)≤ 0,275≈ 60—≤ 0,33≤ 30≥ 15Неполная резьба
24Основной (крупный) — P = 3 мм100100 (99,3…100,7)≤ 0,3≈ 60—≤ 0,33≤ 40≥ 25Неполная резьба
24Основной (крупный) — P = 3 мм110110 (109,3…110,7)≤ 0,325≈ 60—≤ 0,33≤ 50≥ 35Неполная резьба
24Основной (крупный) — P = 3 мм120120 (119,3…120,7)≤ 0,35≈ 60—≤ 0,33≤ 60≥ 45Неполная резьба
24Основной (крупный) — P = 3 мм130130 (129,2…130,8)≤ 0,375≈ 60—≤ 0,33≤ 70≥ 55Неполная резьба
24Основной (крупный) — P = 3 мм140140 (139,2…140,8)≤ 0,4≈ 60—≤ 0,33≤ 80≥ 65Неполная резьба
24Основной (крупный) — P = 3 мм150150 (149,2…150,8)≤ 0,425≈ 60—≤ 0,33≤ 90≥ 75Неполная резьба
24Основной (крупный) — P = 3 мм160160 (159,2…160,8)≤ 0,45≈ 60—≤ 0,33≤ 100≥ 85Неполная резьба
24Основной (крупный) — P = 3 мм180180 (179,2…180,8)≤ 0,5≈ 60—≤ 0,33≤ 120≥ 105Неполная резьба
24Основной (крупный) — P = 3 мм200200 (199,075…200,925)≤ 0,55≈ 60—≤ 0,33≤ 140≥ 125Неполная резьба
30Основной (крупный) — P = 3,5 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм6060 (59,4…60,6)≤ 0,2Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм6565 (64,4…65,6)≤ 0,2125Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм7070 (69,4…70,6)≤ 0,225Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм8080 (79,4…80,6)≤ 0,25Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм9090 (89,3…90,7)≤ 0,275Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм100100 (99,3…100,7)≤ 0,3Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Основной (крупный) — P = 3,5 мм110110 (109,3…110,7)≤ 0,325≈ 72—≤ 0,33≤ 38≥ 20,5Неполная резьба
30Основной (крупный) — P = 3,5 мм120120 (119,3…120,7)≤ 0,35≈ 72—≤ 0,33≤ 48≥ 30,5Неполная резьба
30Основной (крупный) — P = 3,5 мм130130 (129,2…130,8)≤ 0,375≈ 72—≤ 0,33≤ 58≥ 40,5Неполная резьба
30Основной (крупный) — P = 3,5 мм140140 (139,2…140,8)≤ 0,4≈ 72—≤ 0,33≤ 68≥ 50,5Неполная резьба
30Основной (крупный) — P = 3,5 мм150150 (149,2…150,8)≤ 0,425≈ 72—≤ 0,33≤ 78≥ 60,5Неполная резьба
30Основной (крупный) — P = 3,5 мм160160 (159,2…160,8)≤ 0,45≈ 72—≤ 0,33≤ 88≥ 70,5Неполная резьба
30Основной (крупный) — P = 3,5 мм180180 (179,2…180,8)≤ 0,5≈ 72—≤ 0,33≤ 108≥ 90,5Неполная резьба
30Основной (крупный) — P = 3,5 мм200200 (199,075…200,925)≤ 0,55≈ 72—≤ 0,33≤ 128≥ 110,5Неполная резьба
36Основной (крупный) — P = 4 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм6060 (59,4…60,6)≤ 0,2Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм6565 (64,4…65,6)≤ 0,2125Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм7070 (69,4…70,6)≤ 0,225Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм8080 (79,4…80,6)≤ 0,25Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм9090 (89,3…90,7)≤ 0,275Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм100100 (99,3…100,7)≤ 0,3Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм110110 (109,3…110,7)≤ 0,325Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Основной (крупный) — P = 4 мм120120 (119,3…120,7)≤ 0,35≈ 84—≤ 0,39≤ 36≥ 16Неполная резьба
36Основной (крупный) — P = 4 мм130130 (129,2…130,8)≤ 0,375≈ 84—≤ 0,39≤ 46≥ 26Неполная резьба
36Основной (крупный) — P = 4 мм140140 (139,2…140,8)≤ 0,4≈ 84—≤ 0,39≤ 56≥ 36Неполная резьба
36Основной (крупный) — P = 4 мм150150 (149,2…150,8)≤ 0,425≈ 84—≤ 0,39≤ 66≥ 46Неполная резьба
36Основной (крупный) — P = 4 мм160160 (159,2…160,8)≤ 0,45≈ 84—≤ 0,39≤ 76≥ 56Неполная резьба
36Основной (крупный) — P = 4 мм180180 (179,2…180,8)≤ 0,5≈ 84—≤ 0,39≤ 96≥ 76Неполная резьба
36Основной (крупный) — P = 4 мм200200 (199,075…200,925)≤ 0,55≈ 84—≤ 0,39≤ 116≥ 96Неполная резьба
42Основной (крупный) — P = 4,5 мм6060 (59,4…60,6)≤ 0,2Численно не задано≤ 13,5———Резьба по длине, кроме нормируемых переходов
42Основной (крупный) — P = 4,5 мм6565 (64,4…65,6)≤ 0,2125Численно не задано≤ 13,5———Резьба по длине, кроме нормируемых переходов
42Основной (крупный) — P = 4,5 мм7070 (69,4…70,6)≤ 0,225Численно не задано≤ 13,5———Резьба по длине, кроме нормируемых переходов
42Основной (крупный) — P = 4,5 мм8080 (79,4…80,6)≤ 0,25Численно не задано≤ 13,5———Резьба по длине, кроме нормируемых переходов
42Основной (крупный) — P = 4,5 мм9090 (89,3…90,7)≤ 0,275Численно не задано≤ 13,5———Резьба по длине, кроме нормируемых переходов
42Основной (крупный) — P = 4,5 мм100100 (99,3…100,7)≤ 0,3Численно не задано≤ 13,5———Резьба по длине, кроме нормируемых переходов
42Основной (крупный) — P = 4,5 мм110110 (109,3…110,7)≤ 0,325Численно не задано≤ 13,5———Резьба по длине, кроме нормируемых переходов
42Основной (крупный) — P = 4,5 мм120120 (119,3…120,7)≤ 0,35Численно не задано≤ 13,5———Резьба по длине, кроме нормируемых переходов
42Основной (крупный) — P = 4,5 мм130130 (129,2…130,8)≤ 0,375Численно не задано≤ 13,5———Резьба по длине, кроме нормируемых переходов
42Основной (крупный) — P = 4,5 мм140140 (139,2…140,8)≤ 0,4≈ 96—≤ 0,39≤ 44≥ 21,5Неполная резьба
42Основной (крупный) — P = 4,5 мм150150 (149,2…150,8)≤ 0,425≈ 96—≤ 0,39≤ 54≥ 31,5Неполная резьба
42Основной (крупный) — P = 4,5 мм160160 (159,2…160,8)≤ 0,45≈ 96—≤ 0,39≤ 64≥ 41,5Неполная резьба
42Основной (крупный) — P = 4,5 мм180180 (179,2…180,8)≤ 0,5≈ 96—≤ 0,39≤ 84≥ 61,5Неполная резьба
42Основной (крупный) — P = 4,5 мм200200 (199,075…200,925)≤ 0,55≈ 96—≤ 0,39≤ 104≥ 81,5Неполная резьба
42Основной (крупный) — P = 4,5 мм220220 (219,075…220,925)≤ 0,6≈ 96—≤ 0,39≤ 124≥ 101,5Неполная резьба
42Основной (крупный) — P = 4,5 мм240240 (239,075…240,925)≤ 0,65≈ 96—≤ 0,39≤ 144≥ 121,5Неполная резьба
42Основной (крупный) — P = 4,5 мм260260 (258,95…261,05)≤ 0,7≈ 96—≤ 0,39≤ 164≥ 141,5Неполная резьба
42Основной (крупный) — P = 4,5 мм280280 (278,95…281,05)≤ 0,75≈ 96—≤ 0,39≤ 184≥ 161,5Неполная резьба
42Основной (крупный) — P = 4,5 мм300300 (298,95…301,05)≤ 0,8≈ 96—≤ 0,39≤ 204≥ 181,5Неполная резьба
48Основной (крупный) — P = 5 мм7070 (69,4…70,6)≤ 0,225Численно не задано≤ 15———Резьба по длине, кроме нормируемых переходов
48Основной (крупный) — P = 5 мм8080 (79,4…80,6)≤ 0,25Численно не задано≤ 15———Резьба по длине, кроме нормируемых переходов
48Основной (крупный) — P = 5 мм9090 (89,3…90,7)≤ 0,275Численно не задано≤ 15———Резьба по длине, кроме нормируемых переходов
48Основной (крупный) — P = 5 мм100100 (99,3…100,7)≤ 0,3Численно не задано≤ 15———Резьба по длине, кроме нормируемых переходов
48Основной (крупный) — P = 5 мм110110 (109,3…110,7)≤ 0,325Численно не задано≤ 15———Резьба по длине, кроме нормируемых переходов
48Основной (крупный) — P = 5 мм120120 (119,3…120,7)≤ 0,35Численно не задано≤ 15———Резьба по длине, кроме нормируемых переходов
48Основной (крупный) — P = 5 мм130130 (129,2…130,8)≤ 0,375Численно не задано≤ 15———Резьба по длине, кроме нормируемых переходов
48Основной (крупный) — P = 5 мм140140 (139,2…140,8)≤ 0,4Численно не задано≤ 15———Резьба по длине, кроме нормируемых переходов
48Основной (крупный) — P = 5 мм150150 (149,2…150,8)≤ 0,425Численно не задано≤ 15———Резьба по длине, кроме нормируемых переходов
48Основной (крупный) — P = 5 мм160160 (159,2…160,8)≤ 0,45≈ 108—≤ 0,39≤ 52≥ 27Неполная резьба
48Основной (крупный) — P = 5 мм180180 (179,2…180,8)≤ 0,5≈ 108—≤ 0,39≤ 72≥ 47Неполная резьба
48Основной (крупный) — P = 5 мм200200 (199,075…200,925)≤ 0,55≈ 108—≤ 0,39≤ 92≥ 67Неполная резьба
48Основной (крупный) — P = 5 мм220220 (219,075…220,925)≤ 0,6≈ 108—≤ 0,39≤ 112≥ 87Неполная резьба
48Основной (крупный) — P = 5 мм240240 (239,075…240,925)≤ 0,65≈ 108—≤ 0,39≤ 132≥ 107Неполная резьба
48Основной (крупный) — P = 5 мм260260 (258,95…261,05)≤ 0,7≈ 108—≤ 0,39≤ 152≥ 127Неполная резьба
48Основной (крупный) — P = 5 мм280280 (278,95…281,05)≤ 0,75≈ 108—≤ 0,39≤ 172≥ 147Неполная резьба
48Основной (крупный) — P = 5 мм300300 (298,95…301,05)≤ 0,8≈ 108—≤ 0,39≤ 192≥ 167Неполная резьба
56Основной (крупный) — P = 5,5 мм8080 (79,4…80,6)≤ 0,25Численно не задано≤ 16,5———Резьба по длине, кроме нормируемых переходов
56Основной (крупный) — P = 5,5 мм9090 (89,3…90,7)≤ 0,275Численно не задано≤ 16,5———Резьба по длине, кроме нормируемых переходов
56Основной (крупный) — P = 5,5 мм100100 (99,3…100,7)≤ 0,3Численно не задано≤ 16,5———Резьба по длине, кроме нормируемых переходов
56Основной (крупный) — P = 5,5 мм110110 (109,3…110,7)≤ 0,325Численно не задано≤ 16,5———Резьба по длине, кроме нормируемых переходов
56Основной (крупный) — P = 5,5 мм120120 (119,3…120,7)≤ 0,35Численно не задано≤ 16,5———Резьба по длине, кроме нормируемых переходов
56Основной (крупный) — P = 5,5 мм130130 (129,2…130,8)≤ 0,375Численно не задано≤ 16,5———Резьба по длине, кроме нормируемых переходов
56Основной (крупный) — P = 5,5 мм140140 (139,2…140,8)≤ 0,4Численно не задано≤ 16,5———Резьба по длине, кроме нормируемых переходов
56Основной (крупный) — P = 5,5 мм150150 (149,2…150,8)≤ 0,425Численно не задано≤ 16,5———Резьба по длине, кроме нормируемых переходов
56Основной (крупный) — P = 5,5 мм160160 (159,2…160,8)≤ 0,45Численно не задано≤ 16,5———Резьба по длине, кроме нормируемых переходов
56Основной (крупный) — P = 5,5 мм180180 (179,2…180,8)≤ 0,5≈ 124—≤ 0,46≤ 56≥ 28,5Неполная резьба
56Основной (крупный) — P = 5,5 мм200200 (199,075…200,925)≤ 0,55≈ 124—≤ 0,46≤ 76≥ 48,5Неполная резьба
56Основной (крупный) — P = 5,5 мм220220 (219,075…220,925)≤ 0,6≈ 124—≤ 0,46≤ 96≥ 68,5Неполная резьба
56Основной (крупный) — P = 5,5 мм240240 (239,075…240,925)≤ 0,65≈ 124—≤ 0,46≤ 116≥ 88,5Неполная резьба
56Основной (крупный) — P = 5,5 мм260260 (258,95…261,05)≤ 0,7≈ 124—≤ 0,46≤ 136≥ 108,5Неполная резьба
56Основной (крупный) — P = 5,5 мм280280 (278,95…281,05)≤ 0,75≈ 124—≤ 0,46≤ 156≥ 128,5Неполная резьба
56Основной (крупный) — P = 5,5 мм300300 (298,95…301,05)≤ 0,8≈ 124—≤ 0,46≤ 176≥ 148,5Неполная резьба
64Основной (крупный) — P = 6 мм9090 (89,3…90,7)≤ 0,275Численно не задано≤ 18———Резьба по длине, кроме нормируемых переходов
64Основной (крупный) — P = 6 мм100100 (99,3…100,7)≤ 0,3Численно не задано≤ 18———Резьба по длине, кроме нормируемых переходов
64Основной (крупный) — P = 6 мм110110 (109,3…110,7)≤ 0,325Численно не задано≤ 18———Резьба по длине, кроме нормируемых переходов
64Основной (крупный) — P = 6 мм120120 (119,3…120,7)≤ 0,35Численно не задано≤ 18———Резьба по длине, кроме нормируемых переходов
64Основной (крупный) — P = 6 мм130130 (129,2…130,8)≤ 0,375Численно не задано≤ 18———Резьба по длине, кроме нормируемых переходов
64Основной (крупный) — P = 6 мм140140 (139,2…140,8)≤ 0,4Численно не задано≤ 18———Резьба по длине, кроме нормируемых переходов
64Основной (крупный) — P = 6 мм150150 (149,2…150,8)≤ 0,425Численно не задано≤ 18———Резьба по длине, кроме нормируемых переходов
64Основной (крупный) — P = 6 мм160160 (159,2…160,8)≤ 0,45Численно не задано≤ 18———Резьба по длине, кроме нормируемых переходов
64Основной (крупный) — P = 6 мм180180 (179,2…180,8)≤ 0,5Численно не задано≤ 18———Резьба по длине, кроме нормируемых переходов
64Основной (крупный) — P = 6 мм200200 (199,075…200,925)≤ 0,55≈ 140—≤ 0,46≤ 60≥ 30Неполная резьба
64Основной (крупный) — P = 6 мм220220 (219,075…220,925)≤ 0,6≈ 140—≤ 0,46≤ 80≥ 50Неполная резьба
64Основной (крупный) — P = 6 мм240240 (239,075…240,925)≤ 0,65≈ 140—≤ 0,46≤ 100≥ 70Неполная резьба
64Основной (крупный) — P = 6 мм260260 (258,95…261,05)≤ 0,7≈ 140—≤ 0,46≤ 120≥ 90Неполная резьба
64Основной (крупный) — P = 6 мм280280 (278,95…281,05)≤ 0,75≈ 140—≤ 0,46≤ 140≥ 110Неполная резьба
64Основной (крупный) — P = 6 мм300300 (298,95…301,05)≤ 0,8≈ 140—≤ 0,46≤ 160≥ 130Неполная резьба
ISO 12474 · ISO 12474:2010

Размеры прочитаны по идентичному национальному принятию ГОСТ Р ИСО 12474-2012. Прямой текст ISO отдельно не сверялся. Полностью проверены рисунок 1, все 12 сочетаний d×P таблицы 1, предпочтительная матрица длин и все 12 исправленных значений поправки ИУС 5-2015. Добавлены применимые допуски формы, положения, биения и прямолинейности по ISO 4759-1:2000 через идентичный ГОСТ ISO 4759-1-2015. Численные предельные диаметры резьбы по ISO 965 и калибры углубления ISO 23429 пока отдельно не раскрыты.

ISO 12474 — геометрия по диаметрам
d, ммP, ммdₖ, ммdₐ, ммdₛ, ммe, ммl_f, ммk, ммr, ммs, ммt, ммv, ммd_w, ммw, ммdₖ, ммr, ммu, ммα, °t, ммt, ммt, ммt, ммt, мм
8Мелкий — P = 1 мм12,73…13≤ 9,27,78…8≥ 6,863≤ 1,027,64…8≥ 0,46 (6,02…6,14)≥ 4≤ 0,8≥ 12,33≥ 3,3≤ 13,27≤ 0,6≤ 2≥ 120≤ 0,44≤ 0,54≤ 0≤ 0,17≤ 0,22
10Мелкий — P = 1 мм15,73…16≤ 11,29,78…10≥ 9,149≤ 1,029,64…10≥ 0,48 (8,025…8,175)≥ 5≤ 1≥ 15,33≥ 4≤ 16,27≤ 0,6≤ 2≥ 120≤ 0,44≤ 0,54≤ 0≤ 0,21≤ 0,22
10Мелкий — P = 1,25 мм15,73…16≤ 11,29,78…10≥ 9,149≤ 1,029,64…10≥ 0,48 (8,025…8,175)≥ 5≤ 1≥ 15,33≥ 4≤ 16,27≤ 0,6≤ 2,5≥ 120≤ 0,44≤ 0,54≤ 0≤ 0,21≤ 0,22
12Мелкий — P = 1,5 мм17,73…18≤ 13,711,73…12≥ 11,429≤ 1,4511,57…12≥ 0,610 (10,025…10,175)≥ 6≤ 1,2≥ 17,23≥ 4,8≤ 18,27≤ 0,85≤ 3≥ 120≤ 0,54≤ 0,54≤ 0≤ 0,25≤ 0,27
12Мелкий — P = 1,25 мм17,73…18≤ 13,711,73…12≥ 11,429≤ 1,4511,57…12≥ 0,610 (10,025…10,175)≥ 6≤ 1,2≥ 17,23≥ 4,8≤ 18,27≤ 0,85≤ 2,5≥ 120≤ 0,54≤ 0,54≤ 0≤ 0,25≤ 0,27
14Мелкий — P = 1,5 мм20,67…21≤ 15,713,73…14≥ 13,716≤ 1,4513,57…14≥ 0,612 (12,032…12,212)≥ 7≤ 1,4≥ 20,17≥ 5,8≤ 21,33≤ 0,85≤ 3≥ 120≤ 0,54≤ 0,66≤ 0≤ 0,29≤ 0,27
16Мелкий — P = 1,5 мм23,67…24≤ 17,715,73…16≥ 15,996≤ 1,4515,57…16≥ 0,614 (14,032…14,212)≥ 8≤ 1,6≥ 23,17≥ 6,8≤ 24,33≤ 0,85≤ 3≥ 120≤ 0,54≤ 0,66≤ 0≤ 0,34≤ 0,27
20Мелкий — P = 1,5 мм29,67…30≤ 22,419,67…20≥ 19,437≤ 2,0419,48…20≥ 0,817 (17,05…17,23)≥ 10≤ 2≥ 28,87≥ 8,6≤ 30,333≤ 1,2≤ 3≥ 120≤ 0,66≤ 0,66≤ 0≤ 0,42≤ 0,33
20Мелкий — P = 2 мм29,67…30≤ 22,419,67…20≥ 19,437≤ 2,0419,48…20≥ 0,817 (17,05…17,23)≥ 10≤ 2≥ 28,87≥ 8,6≤ 30,333≤ 1,2≤ 4≥ 120≤ 0,66≤ 0,66≤ 0≤ 0,42≤ 0,33
24Мелкий — P = 2 мм35,61…36≤ 26,423,67…24≥ 21,734≤ 2,0423,48…24≥ 0,819 (19,065…19,275)≥ 12≤ 2,4≥ 34,81≥ 10,4≤ 36,39≤ 1,2≤ 4≥ 120≤ 0,66≤ 0,78≤ 0≤ 0,5≤ 0,33
30Мелкий — P = 2 мм44,61…45≤ 33,429,67…30≥ 25,154≤ 2,8929,48…30≥ 122 (22,065…22,275)≥ 15,5≤ 3≥ 43,61≥ 13,1≤ 45,39≤ 1,7≤ 4≥ 120≤ 0,66≤ 0,78≤ 0≤ 0,63≤ 0,33
36Мелкий — P = 3 мм53,54…54≤ 39,435,61…36≥ 30,854≤ 2,8935,38…36≥ 127 (27,065…27,275)≥ 19≤ 3,6≥ 52,54≥ 15,3≤ 54,46≤ 1,7≤ 6≥ 120≤ 0,78≤ 0,92≤ 0≤ 0,76≤ 0,39
Обозначения колонок
dₖ, мм
Диаметр гладкой головки
dₐ, мм
Диаметр перехода под головкой
dₛ, мм
Диаметр гладкого стержня
e, мм
Диаметр описанной окружности углубления
l_f, мм
Длина перехода под головкой
k, мм
Высота головки
r, мм
Радиус под головкой
s, мм
Размер внутреннего шестигранника под ключ
t, мм
Глубина шестигранного углубления
v, мм
Фаска или скругление верхней кромки
d_w, мм
Диаметр опорной поверхности
w, мм
Толщина основания головки
dₖ, мм
Диаметр головки с рифлением
r, мм
Максимальный радиус перехода
u, мм
Неполная резьба на конце
α, °
Угол дна углубления показанного варианта
t, мм
Позиционный допуск шестигранного углубления
t, мм
Позиционный допуск цилиндрической головки
t, мм
Допуск формы шестигранного углубления
t, мм
Полное биение опорной поверхности
t, мм
Биение конической поверхности конца
Все допустимые длины и зависимые размеры (202)
ISO 12474 — матрица d × P × l
d, ммP, ммl, ммl, ммt, ммb, мм3P, ммt, ммl_g, ммl_s, ммРезьбаПримечание
8Мелкий — P = 1 мм1212 (11,65…12,35)≤ 0,074Численно не задано≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Мелкий — P = 1 мм1616 (15,65…16,35)≤ 0,082Численно не задано≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Мелкий — P = 1 мм2020 (19,58…20,42)≤ 0,09Численно не задано≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Мелкий — P = 1 мм2525 (24,58…25,42)≤ 0,1Численно не задано≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Мелкий — P = 1 мм3030 (29,58…30,42)≤ 0,11Численно не задано≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Мелкий — P = 1 мм3535 (34,5…35,5)≤ 0,12Численно не задано≤ 3,75———Резьба по длине, кроме нормируемых переходов
8Мелкий — P = 1 мм4040 (39,5…40,5)≤ 0,13≈ 28—≤ 0,22≤ 12≥ 5,75Неполная резьба
8Мелкий — P = 1 мм4545 (44,5…45,5)≤ 0,14≈ 28—≤ 0,22≤ 17≥ 10,75Неполная резьба
8Мелкий — P = 1 мм5050 (49,5…50,5)≤ 0,15≈ 28—≤ 0,22≤ 22≥ 15,75Неполная резьба
8Мелкий — P = 1 мм5555 (54,4…55,6)≤ 0,16≈ 28—≤ 0,22≤ 27≥ 20,75Неполная резьба
8Мелкий — P = 1 мм6060 (59,4…60,6)≤ 0,17≈ 28—≤ 0,22≤ 32≥ 25,75Неполная резьба
8Мелкий — P = 1 мм6565 (64,4…65,6)≤ 0,18≈ 28—≤ 0,22≤ 37≥ 30,75Неполная резьба
8Мелкий — P = 1 мм7070 (69,4…70,6)≤ 0,19≈ 28—≤ 0,22≤ 42≥ 35,75Неполная резьба
8Мелкий — P = 1 мм8080 (79,4…80,6)≤ 0,21≈ 28—≤ 0,22≤ 52≥ 45,75Неполная резьба
10Мелкий — P = 1 мм1616 (15,65…16,35)≤ 0,09Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1 мм2020 (19,58…20,42)≤ 0,1Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1 мм2525 (24,58…25,42)≤ 0,1125Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1 мм4545 (44,5…45,5)≤ 0,1625≈ 32—≤ 0,22≤ 13≥ 5,5Неполная резьба
10Мелкий — P = 1 мм5050 (49,5…50,5)≤ 0,175≈ 32—≤ 0,22≤ 18≥ 10,5Неполная резьба
10Мелкий — P = 1 мм5555 (54,4…55,6)≤ 0,1875≈ 32—≤ 0,22≤ 23≥ 15,5Неполная резьба
10Мелкий — P = 1 мм6060 (59,4…60,6)≤ 0,2≈ 32—≤ 0,22≤ 28≥ 20,5Неполная резьба
10Мелкий — P = 1 мм6565 (64,4…65,6)≤ 0,2125≈ 32—≤ 0,22≤ 33≥ 25,5Неполная резьба
10Мелкий — P = 1 мм7070 (69,4…70,6)≤ 0,225≈ 32—≤ 0,22≤ 38≥ 30,5Неполная резьба
10Мелкий — P = 1 мм8080 (79,4…80,6)≤ 0,25≈ 32—≤ 0,22≤ 48≥ 40,5Неполная резьбаl_s,min = 40,5 мм: учтена поправка ИУС 5-2015, исправляющая 45 мм.
10Мелкий — P = 1 мм9090 (89,3…90,7)≤ 0,275≈ 32—≤ 0,22≤ 58≥ 50,5Неполная резьба
10Мелкий — P = 1 мм100100 (99,3…100,7)≤ 0,3≈ 32—≤ 0,22≤ 68≥ 60,5Неполная резьба
10Мелкий — P = 1,25 мм1616 (15,65…16,35)≤ 0,09Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1,25 мм2020 (19,58…20,42)≤ 0,1Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1,25 мм2525 (24,58…25,42)≤ 0,1125Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1,25 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1,25 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1,25 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 4,5———Резьба по длине, кроме нормируемых переходов
10Мелкий — P = 1,25 мм4545 (44,5…45,5)≤ 0,1625≈ 32—≤ 0,22≤ 13≥ 5,5Неполная резьба
10Мелкий — P = 1,25 мм5050 (49,5…50,5)≤ 0,175≈ 32—≤ 0,22≤ 18≥ 10,5Неполная резьба
10Мелкий — P = 1,25 мм5555 (54,4…55,6)≤ 0,1875≈ 32—≤ 0,22≤ 23≥ 15,5Неполная резьба
10Мелкий — P = 1,25 мм6060 (59,4…60,6)≤ 0,2≈ 32—≤ 0,22≤ 28≥ 20,5Неполная резьба
10Мелкий — P = 1,25 мм6565 (64,4…65,6)≤ 0,2125≈ 32—≤ 0,22≤ 33≥ 25,5Неполная резьба
10Мелкий — P = 1,25 мм7070 (69,4…70,6)≤ 0,225≈ 32—≤ 0,22≤ 38≥ 30,5Неполная резьба
10Мелкий — P = 1,25 мм8080 (79,4…80,6)≤ 0,25≈ 32—≤ 0,22≤ 48≥ 40,5Неполная резьбаl_s,min = 40,5 мм: учтена поправка ИУС 5-2015, исправляющая 45 мм.
10Мелкий — P = 1,25 мм9090 (89,3…90,7)≤ 0,275≈ 32—≤ 0,22≤ 58≥ 50,5Неполная резьба
10Мелкий — P = 1,25 мм100100 (99,3…100,7)≤ 0,3≈ 32—≤ 0,22≤ 68≥ 60,5Неполная резьба
12Мелкий — P = 1,5 мм2020 (19,58…20,42)≤ 0,1Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,5 мм2525 (24,58…25,42)≤ 0,1125Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,5 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,5 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,5 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,5 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,5 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,5 мм5555 (54,4…55,6)≤ 0,1875≈ 36—≤ 0,27≤ 19≥ 10,25Неполная резьба
12Мелкий — P = 1,5 мм6060 (59,4…60,6)≤ 0,2≈ 36—≤ 0,27≤ 24≥ 15,25Неполная резьба
12Мелкий — P = 1,5 мм6565 (64,4…65,6)≤ 0,2125≈ 36—≤ 0,27≤ 29≥ 20,25Неполная резьба
12Мелкий — P = 1,5 мм7070 (69,4…70,6)≤ 0,225≈ 36—≤ 0,27≤ 34≥ 25,25Неполная резьба
12Мелкий — P = 1,5 мм8080 (79,4…80,6)≤ 0,25≈ 36—≤ 0,27≤ 44≥ 35,25Неполная резьба
12Мелкий — P = 1,5 мм9090 (89,3…90,7)≤ 0,275≈ 36—≤ 0,27≤ 54≥ 45,25Неполная резьба
12Мелкий — P = 1,5 мм100100 (99,3…100,7)≤ 0,3≈ 36—≤ 0,27≤ 64≥ 55,25Неполная резьба
12Мелкий — P = 1,5 мм110110 (109,3…110,7)≤ 0,325≈ 36—≤ 0,27≤ 74≥ 65,25Неполная резьба
12Мелкий — P = 1,5 мм120120 (119,3…120,7)≤ 0,35≈ 36—≤ 0,27≤ 84≥ 75,25Неполная резьба
12Мелкий — P = 1,25 мм2020 (19,58…20,42)≤ 0,1Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,25 мм2525 (24,58…25,42)≤ 0,1125Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,25 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,25 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,25 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,25 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,25 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 5,25———Резьба по длине, кроме нормируемых переходов
12Мелкий — P = 1,25 мм5555 (54,4…55,6)≤ 0,1875≈ 36—≤ 0,27≤ 19≥ 10,25Неполная резьба
12Мелкий — P = 1,25 мм6060 (59,4…60,6)≤ 0,2≈ 36—≤ 0,27≤ 24≥ 15,25Неполная резьба
12Мелкий — P = 1,25 мм6565 (64,4…65,6)≤ 0,2125≈ 36—≤ 0,27≤ 29≥ 20,25Неполная резьба
12Мелкий — P = 1,25 мм7070 (69,4…70,6)≤ 0,225≈ 36—≤ 0,27≤ 34≥ 25,25Неполная резьба
12Мелкий — P = 1,25 мм8080 (79,4…80,6)≤ 0,25≈ 36—≤ 0,27≤ 44≥ 35,25Неполная резьба
12Мелкий — P = 1,25 мм9090 (89,3…90,7)≤ 0,275≈ 36—≤ 0,27≤ 54≥ 45,25Неполная резьба
12Мелкий — P = 1,25 мм100100 (99,3…100,7)≤ 0,3≈ 36—≤ 0,27≤ 64≥ 55,25Неполная резьба
12Мелкий — P = 1,25 мм110110 (109,3…110,7)≤ 0,325≈ 36—≤ 0,27≤ 74≥ 65,25Неполная резьба
12Мелкий — P = 1,25 мм120120 (119,3…120,7)≤ 0,35≈ 36—≤ 0,27≤ 84≥ 75,25Неполная резьба
14Мелкий — P = 1,5 мм2525 (24,58…25,42)≤ 0,1125Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Мелкий — P = 1,5 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Мелкий — P = 1,5 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Мелкий — P = 1,5 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Мелкий — P = 1,5 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Мелкий — P = 1,5 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Мелкий — P = 1,5 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
14Мелкий — P = 1,5 мм6060 (59,4…60,6)≤ 0,2≈ 40—≤ 0,27≤ 20≥ 10Неполная резьба
14Мелкий — P = 1,5 мм6565 (64,4…65,6)≤ 0,2125≈ 40—≤ 0,27≤ 25≥ 15Неполная резьба
14Мелкий — P = 1,5 мм7070 (69,4…70,6)≤ 0,225≈ 40—≤ 0,27≤ 30≥ 20Неполная резьба
14Мелкий — P = 1,5 мм8080 (79,4…80,6)≤ 0,25≈ 40—≤ 0,27≤ 40≥ 30Неполная резьба
14Мелкий — P = 1,5 мм9090 (89,3…90,7)≤ 0,275≈ 40—≤ 0,27≤ 50≥ 40Неполная резьба
14Мелкий — P = 1,5 мм100100 (99,3…100,7)≤ 0,3≈ 40—≤ 0,27≤ 60≥ 50Неполная резьба
14Мелкий — P = 1,5 мм110110 (109,3…110,7)≤ 0,325≈ 40—≤ 0,27≤ 70≥ 60Неполная резьба
14Мелкий — P = 1,5 мм120120 (119,3…120,7)≤ 0,35≈ 40—≤ 0,27≤ 80≥ 70Неполная резьба
14Мелкий — P = 1,5 мм130130 (129,2…130,8)≤ 0,375≈ 40—≤ 0,27≤ 90≥ 80Неполная резьба
14Мелкий — P = 1,5 мм140140 (139,2…140,8)≤ 0,4≈ 40—≤ 0,27≤ 100≥ 90Неполная резьба
16Мелкий — P = 1,5 мм2525 (24,58…25,42)≤ 0,1125Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Мелкий — P = 1,5 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Мелкий — P = 1,5 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Мелкий — P = 1,5 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Мелкий — P = 1,5 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Мелкий — P = 1,5 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Мелкий — P = 1,5 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Мелкий — P = 1,5 мм6060 (59,4…60,6)≤ 0,2Численно не задано≤ 6———Резьба по длине, кроме нормируемых переходов
16Мелкий — P = 1,5 мм6565 (64,4…65,6)≤ 0,2125≈ 44—≤ 0,27≤ 21≥ 11Неполная резьба
16Мелкий — P = 1,5 мм7070 (69,4…70,6)≤ 0,225≈ 44—≤ 0,27≤ 26≥ 16Неполная резьба
16Мелкий — P = 1,5 мм8080 (79,4…80,6)≤ 0,25≈ 44—≤ 0,27≤ 36≥ 26Неполная резьба
16Мелкий — P = 1,5 мм9090 (89,3…90,7)≤ 0,275≈ 44—≤ 0,27≤ 46≥ 36Неполная резьба
16Мелкий — P = 1,5 мм100100 (99,3…100,7)≤ 0,3≈ 44—≤ 0,27≤ 56≥ 46Неполная резьба
16Мелкий — P = 1,5 мм110110 (109,3…110,7)≤ 0,325≈ 44—≤ 0,27≤ 66≥ 56Неполная резьба
16Мелкий — P = 1,5 мм120120 (119,3…120,7)≤ 0,35≈ 44—≤ 0,27≤ 76≥ 66Неполная резьба
16Мелкий — P = 1,5 мм130130 (129,2…130,8)≤ 0,375≈ 44—≤ 0,27≤ 86≥ 76Неполная резьба
16Мелкий — P = 1,5 мм140140 (139,2…140,8)≤ 0,4≈ 44—≤ 0,27≤ 96≥ 86Неполная резьба
16Мелкий — P = 1,5 мм150150 (149,2…150,8)≤ 0,425≈ 44—≤ 0,27≤ 106≥ 96Неполная резьба
16Мелкий — P = 1,5 мм160160 (159,2…160,8)≤ 0,45≈ 44—≤ 0,27≤ 116≥ 106Неполная резьба
20Мелкий — P = 1,5 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм6060 (59,4…60,6)≤ 0,2Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм6565 (64,4…65,6)≤ 0,2125Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм7070 (69,4…70,6)≤ 0,225Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 1,5 мм8080 (79,4…80,6)≤ 0,25≈ 52—≤ 0,33≤ 28≥ 15,5Неполная резьба
20Мелкий — P = 1,5 мм9090 (89,3…90,7)≤ 0,275≈ 52—≤ 0,33≤ 38≥ 25,5Неполная резьба
20Мелкий — P = 1,5 мм100100 (99,3…100,7)≤ 0,3≈ 52—≤ 0,33≤ 48≥ 35,5Неполная резьба
20Мелкий — P = 1,5 мм110110 (109,3…110,7)≤ 0,325≈ 52—≤ 0,33≤ 58≥ 45,5Неполная резьба
20Мелкий — P = 1,5 мм120120 (119,3…120,7)≤ 0,35≈ 52—≤ 0,33≤ 68≥ 55,5Неполная резьба
20Мелкий — P = 1,5 мм130130 (129,2…130,8)≤ 0,375≈ 52—≤ 0,33≤ 78≥ 65,5Неполная резьба
20Мелкий — P = 1,5 мм140140 (139,2…140,8)≤ 0,4≈ 52—≤ 0,33≤ 88≥ 75,5Неполная резьба
20Мелкий — P = 1,5 мм150150 (149,2…150,8)≤ 0,425≈ 52—≤ 0,33≤ 98≥ 85,5Неполная резьба
20Мелкий — P = 1,5 мм160160 (159,2…160,8)≤ 0,45≈ 52—≤ 0,33≤ 108≥ 95,5Неполная резьба
20Мелкий — P = 1,5 мм180180 (179,2…180,8)≤ 0,5≈ 52—≤ 0,33≤ 128≥ 115,5Неполная резьба
20Мелкий — P = 1,5 мм200200 (199,1…200,9)≤ 0,55≈ 52—≤ 0,33≤ 148≥ 135,5Неполная резьба
20Мелкий — P = 2 мм3030 (29,58…30,42)≤ 0,125Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм3535 (34,5…35,5)≤ 0,1375Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм6060 (59,4…60,6)≤ 0,2Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм6565 (64,4…65,6)≤ 0,2125Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм7070 (69,4…70,6)≤ 0,225Численно не задано≤ 7,5———Резьба по длине, кроме нормируемых переходов
20Мелкий — P = 2 мм8080 (79,4…80,6)≤ 0,25≈ 52—≤ 0,33≤ 28≥ 15,5Неполная резьба
20Мелкий — P = 2 мм9090 (89,3…90,7)≤ 0,275≈ 52—≤ 0,33≤ 38≥ 25,5Неполная резьба
20Мелкий — P = 2 мм100100 (99,3…100,7)≤ 0,3≈ 52—≤ 0,33≤ 48≥ 35,5Неполная резьба
20Мелкий — P = 2 мм110110 (109,3…110,7)≤ 0,325≈ 52—≤ 0,33≤ 58≥ 45,5Неполная резьба
20Мелкий — P = 2 мм120120 (119,3…120,7)≤ 0,35≈ 52—≤ 0,33≤ 68≥ 55,5Неполная резьба
20Мелкий — P = 2 мм130130 (129,2…130,8)≤ 0,375≈ 52—≤ 0,33≤ 78≥ 65,5Неполная резьба
20Мелкий — P = 2 мм140140 (139,2…140,8)≤ 0,4≈ 52—≤ 0,33≤ 88≥ 75,5Неполная резьба
20Мелкий — P = 2 мм150150 (149,2…150,8)≤ 0,425≈ 52—≤ 0,33≤ 98≥ 85,5Неполная резьба
20Мелкий — P = 2 мм160160 (159,2…160,8)≤ 0,45≈ 52—≤ 0,33≤ 108≥ 95,5Неполная резьба
20Мелкий — P = 2 мм180180 (179,2…180,8)≤ 0,5≈ 52—≤ 0,33≤ 128≥ 115,5Неполная резьба
20Мелкий — P = 2 мм200200 (199,1…200,9)≤ 0,55≈ 52—≤ 0,33≤ 148≥ 135,5Неполная резьба
24Мелкий — P = 2 мм4040 (39,5…40,5)≤ 0,15Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Мелкий — P = 2 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Мелкий — P = 2 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Мелкий — P = 2 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Мелкий — P = 2 мм6060 (59,4…60,6)≤ 0,2Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Мелкий — P = 2 мм6565 (64,4…65,6)≤ 0,2125Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Мелкий — P = 2 мм7070 (69,4…70,6)≤ 0,225Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Мелкий — P = 2 мм8080 (79,4…80,6)≤ 0,25Численно не задано≤ 9———Резьба по длине, кроме нормируемых переходов
24Мелкий — P = 2 мм9090 (89,3…90,7)≤ 0,275≈ 60—≤ 0,33≤ 30≥ 15Неполная резьба
24Мелкий — P = 2 мм100100 (99,3…100,7)≤ 0,3≈ 60—≤ 0,33≤ 40≥ 25Неполная резьба
24Мелкий — P = 2 мм110110 (109,3…110,7)≤ 0,325≈ 60—≤ 0,33≤ 50≥ 35Неполная резьба
24Мелкий — P = 2 мм120120 (119,3…120,7)≤ 0,35≈ 60—≤ 0,33≤ 60≥ 45Неполная резьба
24Мелкий — P = 2 мм130130 (129,2…130,8)≤ 0,375≈ 60—≤ 0,33≤ 70≥ 55Неполная резьба
24Мелкий — P = 2 мм140140 (139,2…140,8)≤ 0,4≈ 60—≤ 0,33≤ 80≥ 65Неполная резьба
24Мелкий — P = 2 мм150150 (149,2…150,8)≤ 0,425≈ 60—≤ 0,33≤ 90≥ 75Неполная резьба
24Мелкий — P = 2 мм160160 (159,2…160,8)≤ 0,45≈ 60—≤ 0,33≤ 100≥ 85Неполная резьба
24Мелкий — P = 2 мм180180 (179,2…180,8)≤ 0,5≈ 60—≤ 0,33≤ 120≥ 105Неполная резьба
24Мелкий — P = 2 мм200200 (199,1…200,9)≤ 0,55≈ 60—≤ 0,33≤ 140≥ 125Неполная резьба
30Мелкий — P = 2 мм4545 (44,5…45,5)≤ 0,1625Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм5050 (49,5…50,5)≤ 0,175Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм6060 (59,4…60,6)≤ 0,2Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм6565 (64,4…65,6)≤ 0,2125Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм7070 (69,4…70,6)≤ 0,225Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм8080 (79,4…80,6)≤ 0,25Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм9090 (89,3…90,7)≤ 0,275Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм100100 (99,3…100,7)≤ 0,3Численно не задано≤ 10,5———Резьба по длине, кроме нормируемых переходов
30Мелкий — P = 2 мм110110 (109,3…110,7)≤ 0,325≈ 72—≤ 0,33≤ 38≥ 20,5Неполная резьба
30Мелкий — P = 2 мм120120 (119,3…120,7)≤ 0,35≈ 72—≤ 0,33≤ 48≥ 30,5Неполная резьба
30Мелкий — P = 2 мм130130 (129,2…130,8)≤ 0,375≈ 72—≤ 0,33≤ 58≥ 40,5Неполная резьба
30Мелкий — P = 2 мм140140 (139,2…140,8)≤ 0,4≈ 72—≤ 0,33≤ 68≥ 50,5Неполная резьба
30Мелкий — P = 2 мм150150 (149,2…150,8)≤ 0,425≈ 72—≤ 0,33≤ 78≥ 60,5Неполная резьба
30Мелкий — P = 2 мм160160 (159,2…160,8)≤ 0,45≈ 72—≤ 0,33≤ 88≥ 70,5Неполная резьба
30Мелкий — P = 2 мм180180 (179,2…180,8)≤ 0,5≈ 72—≤ 0,33≤ 108≥ 90,5Неполная резьба
30Мелкий — P = 2 мм200200 (199,1…200,9)≤ 0,55≈ 72—≤ 0,33≤ 128≥ 110,5Неполная резьба
36Мелкий — P = 3 мм5555 (54,4…55,6)≤ 0,1875Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Мелкий — P = 3 мм6060 (59,4…60,6)≤ 0,2Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Мелкий — P = 3 мм6565 (64,4…65,6)≤ 0,2125Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Мелкий — P = 3 мм7070 (69,4…70,6)≤ 0,225Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Мелкий — P = 3 мм8080 (79,4…80,6)≤ 0,25Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Мелкий — P = 3 мм9090 (89,3…90,7)≤ 0,275Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Мелкий — P = 3 мм100100 (99,3…100,7)≤ 0,3Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Мелкий — P = 3 мм110110 (109,3…110,7)≤ 0,325Численно не задано≤ 12———Резьба по длине, кроме нормируемых переходов
36Мелкий — P = 3 мм120120 (119,3…120,7)≤ 0,35≈ 84—≤ 0,39≤ 36≥ 16Неполная резьба
36Мелкий — P = 3 мм130130 (129,2…130,8)≤ 0,375≈ 84—≤ 0,39≤ 46≥ 26Неполная резьба
36Мелкий — P = 3 мм140140 (139,2…140,8)≤ 0,4≈ 84—≤ 0,39≤ 56≥ 36Неполная резьба
36Мелкий — P = 3 мм150150 (149,2…150,8)≤ 0,425≈ 84—≤ 0,39≤ 66≥ 46Неполная резьба
36Мелкий — P = 3 мм160160 (159,2…160,8)≤ 0,45≈ 84—≤ 0,39≤ 76≥ 56Неполная резьба
36Мелкий — P = 3 мм180180 (179,2…180,8)≤ 0,5≈ 84—≤ 0,39≤ 96≥ 76Неполная резьба
36Мелкий — P = 3 мм200200 (199,1…200,9)≤ 0,55≈ 84—≤ 0,39≤ 116≥ 96Неполная резьба

Заявка на выбранное исполнение

Сначала нажмите «Подготовить заявку». В позицию попадёт конкретный документ и числовой шаг P. Возможность поставки сочетания подтверждается отдельно.

Размер ещё не подготовлен.

Документы, редакции и область проверки

Нормативная геометрия и подтверждённые исполнения поставки учитываются отдельно. Справочные сведения не являются обещанием наличия.

DIN 912

DIN 912:1983-12. Справочные размеры семейства. Соответствие конкретной редакции DIN не проверено по полному тексту и требует подтверждения перед заказом.

ГОСТ 11738-84

1984; изменение № 1; поправка ИУС 1-2024. Проверены все 17 диаметров основной таблицы, основные (крупные) шаги, полная исправленная матрица стандартных длин, полная/частичная резьба, численные размерные и основные геометрические допуски по ссылочным документам, вариант стержня под накатывание по ГОСТ 19256. Численный AT17, контроль углубления и дополнительные мелкие шаги отдельно не раскрыты; полная независимая нормативная спецификация пока не заявляется.

ГОСТ Р ИСО 4762-2012

2012; Стандартинформ, 2014; IDT ISO 4762:2004. Полностью проверены рисунок 1, все 20 диаметров таблицы 1, предпочтительная матрица длин и формулы b/l_s/l_g. Добавлены применимые допуски формы, положения, биения и прямолинейности по ISO 4759-1:2000 через идентичный ГОСТ ISO 4759-1-2015. Численные предельные диаметры резьбы по ISO 965 и калибры углубления ISO 23429 пока отдельно не раскрыты.

ГОСТ Р ИСО 12474-2012

2012; Стандартинформ, 2014; IDT ISO 12474:2010; поправка ИУС 5-2015. Полностью проверены рисунок 1, все 12 сочетаний d×P таблицы 1, предпочтительная матрица длин и все 12 исправленных значений поправки ИУС 5-2015. Добавлены применимые допуски формы, положения, биения и прямолинейности по ISO 4759-1:2000 через идентичный ГОСТ ISO 4759-1-2015. Численные предельные диаметры резьбы по ISO 965 и калибры углубления ISO 23429 пока отдельно не раскрыты.

ISO 4762

ISO 4762:2004. Размеры прочитаны по идентичному национальному принятию ГОСТ Р ИСО 4762-2012. Прямой текст ISO отдельно не сверялся. Полностью проверены рисунок 1, все 20 диаметров таблицы 1, предпочтительная матрица длин и формулы b/l_s/l_g. Добавлены применимые допуски формы, положения, биения и прямолинейности по ISO 4759-1:2000 через идентичный ГОСТ ISO 4759-1-2015. Численные предельные диаметры резьбы по ISO 965 и калибры углубления ISO 23429 пока отдельно не раскрыты.

ISO 12474

ISO 12474:2010. Размеры прочитаны по идентичному национальному принятию ГОСТ Р ИСО 12474-2012. Прямой текст ISO отдельно не сверялся. Полностью проверены рисунок 1, все 12 сочетаний d×P таблицы 1, предпочтительная матрица длин и все 12 исправленных значений поправки ИУС 5-2015. Добавлены применимые допуски формы, положения, биения и прямолинейности по ISO 4759-1:2000 через идентичный ГОСТ ISO 4759-1-2015. Численные предельные диаметры резьбы по ISO 965 и калибры углубления ISO 23429 пока отдельно не раскрыты.

DIN 912

DIN 912:1983-12

Продольный вид — DIN 912DIN 912:1983-12. М12, шаг 1.75, длина 60. Схема без масштаба; значения и пределы приведены в таблице. Для подсветки размера выберите его обозначение.Продольный видk 12D 18d₁ 12b 36l 60d 12Без масштаба; осевая длина показана условно
Выбранный размер
ПараметрНоминалМинимумМаксимумЕд.Пояснение
Номинальный диаметр12——мм
Основной (крупный) — P = 1,75 мм1,75——мм
Длина от опорной поверхности головки6059,460,6ммПоле допуска js15. Численные пределы получены из проверенной таблицы допусков. Расчёт: js15: нижнее отклонение -0.6 мм, верхнее 0.6 мм
Диаметр головки1817,8218ммПоле допуска h12. Численные пределы получены из проверенной таблицы допусков. Расчёт: h12: нижнее отклонение -0.18 мм, верхнее 0 мм
Диаметр гладкого стержня1211,7312ммПоле допуска h13. Численные пределы получены из проверенной таблицы допусков. По п. 7 допускается вариант стержня под накатывание по ГОСТ 19256; показанные пределы относятся к основному стержню d₁=d. Расчёт: h13: нижнее отклонение -0.27 мм, верхнее 0 мм
Высота головки1211,5712ммПоле допуска h14. Численные пределы получены из проверенной таблицы допусков. Расчёт: h14: нижнее отклонение -0.43 мм, верхнее 0 мм
Размер внутреннего шестигранника под ключ1010,0410,13ммПоле допуска D11. Численные пределы получены из проверенной таблицы допусков. Расчёт: D11: нижнее отклонение 0.04 мм, верхнее 0.13 мм
Диаметр фаски у входа в углубление1211,112,9ммПоле допуска Js17. Численные пределы получены из проверенной таблицы допусков. Расчёт: Js17: нижнее отклонение -0.9 мм, верхнее 0.9 мм
Диаметр описанной окружности углубления—11,45—мм
Толщина основания головки—4,8—мм
Глубина шестигранного углубления—6—мм
Радиус под головкой—0,6—мм
Диаметр опорной поверхности—17,23—мм
Длина перехода под головкой——1,87мм
Диаметр перехода под головкой——14,2мм
Фаска или радиус наружной кромки головки——1,2ммАльтернативные варианты изготовления головки, а не одновременно две кромки.
Фаска конца1,6——ммФаска конца c×45°. Самостоятельные численные предельные отклонения c в основной таблице не даны.
Угол фаски конца45——°Неуказанный допуск угла ±AT17/2 по п. 5; без отдельного проверенного численного AT17.
Угол входа в углубление—120—°Угол входа по чертежу. По п. 9 форма дна шестигранного углубления произвольная.
Наружный диаметр резьбы 6g1211,70111,966ммПоле 6g по ГОСТ 1759.1-82, таблица 1. Основной средний диаметр рассчитан по ГОСТ 24705-2004, п. 4.2, с округлением до 0,001 мм. Расчёт: 6g: es=-0.034 мм, T=0.265 мм; min=основной размер+es−T, max=основной размер+es
Средний диаметр резьбы 6g10,86310,67910,829ммПоле 6g по ГОСТ 1759.1-82, таблица 1. Основной средний диаметр рассчитан по ГОСТ 24705-2004, п. 4.2, с округлением до 0,001 мм. Расчёт: 6g: es=-0.034 мм, T=0.15 мм; min=основной размер+es−T, max=основной размер+es
Нормальный сбег резьбы——4,3ммПо п. 3 требуется нормальный размер; короткое исполнение не подставляется. Сбег входит в недорез, прибавлять их нельзя.
Нормальный недорез резьбы——5,25ммПо п. 3 требуется нормальный размер; короткое исполнение не подставляется. Сбег входит в недорез, прибавлять их нельзя.
Соосность головки и стержня——0,54мм Расчёт: 2IT13(D), диаметральное выражение
Перпендикулярность опорной поверхности——0,25мм Расчёт: 0,0175×0,8D; округление до 0,01 мм по п. 2.1
Соосность резьбы и стержня——0,54мм Расчёт: 2IT13(d), диаметральное выражение
Шероховатость резьбы——3,2мкм
Прочие обработанные поверхности——6,3мкм
Вариант стержня под накатывание, 6g10,8310,7410,83ммДопустимый альтернативный диаметр гладкого стержня под накатывание резьбы 6g по п. 7. Не заменяет основной d₁=d и не подтверждает исполнение поставки. Расчёт: Табличный номинал 10.83 мм; верхнее отклонение 0, нижнее -0.09 мм
Длина резьбы363639,5ммЧастичная резьба; допуск +2P по ГОСТ 1759.1-82, таблица 2, элемент 12. Расчёт: b_max = b_nom + 2P; b_min = b_nom

Материал для специального исполнения

Укажите выбранные размеры и направьте запрос по материалу. Возможность поставки сочетания и соответствие стандарту рассматриваются отдельно; неподтверждённые исполнения не добавляются в ассортимент.
