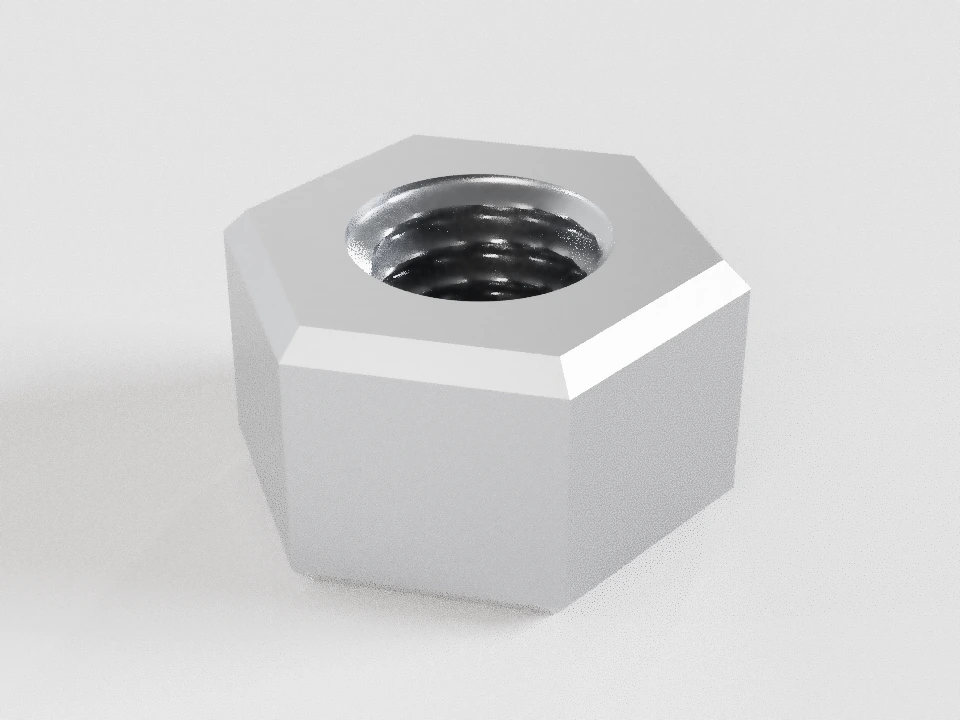

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

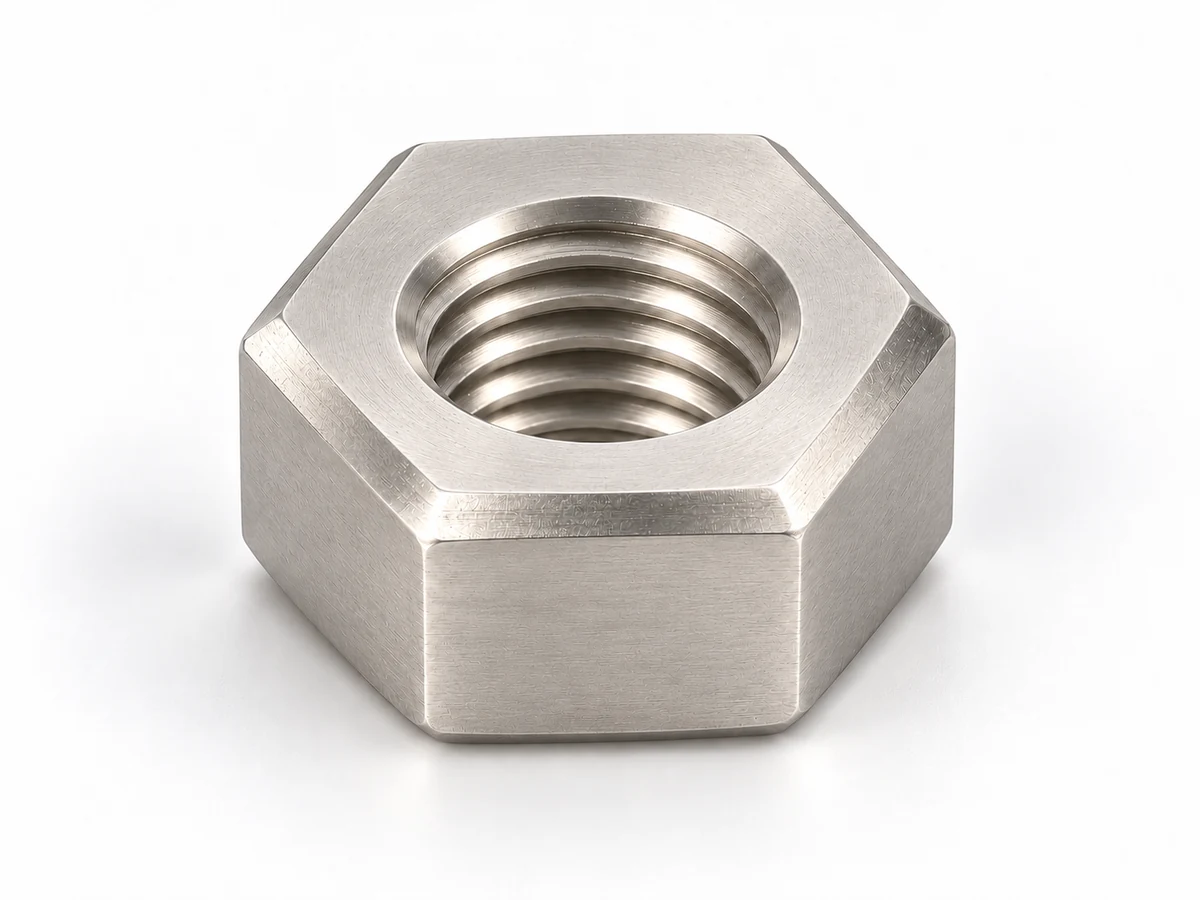

ГОСТ 15526-70 — Гайки шестигранные класса точности С
Гайки шестигранные класса точности С. Размеры и предусмотренные шаги приведены по собственным таблицам выбранного документа.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М4×0,7 (S7) ГОСТ 15526-70
Гайка М4×0,7 (S7) ГОСТ 15526-70
- Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
- Размерный ряд по ГОСТ 15526-70.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 4 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 15526-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; приложение 2 |
| Шаг резьбы | 0,7 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 15526-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; приложение 2 |
| Размер под ключ | 7 | — | — | — | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ 15526-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; приложение 2 |
| Полная высота | 4,4 | — | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ 15526-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; приложение 2 |
| Размер между углами | — | — | 7,5 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ 15526-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; приложение 2 |
| Диаметр опоры | — | — | 6,3 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ 15526-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; приложение 2 |
| Диаметр входа резьбы | — | — | 4 | 4,6 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ 15526-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; приложение 2 |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 15526-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; приложение 2 |
| Включённый угол входной фаски | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 15526-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; приложение 2 |
| Внутренний диаметр резьбы | 3,242 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 3,545 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 4 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 15526-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; приложение 2 |
| Резьба | — | — | — | 12,5 | мкм | Резьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 15526-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; приложение 2 |
| Опорные поверхности | — | — | — | 50 | мкм | Опорные поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 15526-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; приложение 2 |
| Прочие поверхности | — | — | — | 50 | мкм | Прочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 15526-70; Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; приложение 2 |
Применение
Резьбовой зажим
Гайка прижимает детали через опорную поверхность. Шайба показана как возможная сопрягаемая деталь.
Проверить M, P, RH/LH, длину зацепления и материал узла. Совпадение резьбы не подтверждает прочность соединения.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ 15526-70 · точность C
Стандартинформ, 2010; изменения № 2–7
| d | Основной (крупный) P | Мелкие P | S | m | e | dᵥ | dₐ |
|---|---|---|---|---|---|---|---|
| 3 | 0,5 | — | 5,5 | 3,4 | ≥ 5,9 | ≥ 5 | 3…3,45 |
| 4 | 0,7 | — | 7 | 4,4 | ≥ 7,5 | ≥ 6,3 | 4…4,6 |
| 5 | 0,8 | — | 8 | 5,6 | ≥ 8,6 | ≥ 7,2 | 5…5,75 |
| 6 | 1 | — | 10 | 6,1 | ≥ 10,9 | ≥ 9 | 6…6,75 |
| 8 | 1,25 | — | 13 | 7,9 | ≥ 14,2 | ≥ 11,7 | 8…8,75 |
| 10 | 1,5 | — | 16 | 9,5 | ≥ 17,6 | ≥ 14,5 | 10…10,8 |
| 12 | 1,75 | — | 18 | 12,2 | ≥ 19,9 | ≥ 16,5 | 12…13 |
| (14) | 2 | — | 21 | 13,9 | ≥ 22,8 | ≥ 19,2 | 14…15,1 |
| 16 | 2 | — | 24 | 15,9 | ≥ 26,2 | ≥ 22 | 16…17,3 |
| (18) | 2,5 | — | 27 | 17,3 | ≥ 29,6 | ≥ 24,8 | 18…19,4 |
| 20 | 2,5 | — | 30 | 18,7 | ≥ 33 | ≥ 27,7 | 20…21,6 |
| (22) | 2,5 | — | 34 | 20,5 | ≥ 37,3 | ≥ 31,4 | 22…23,8 |
| 24 | 3 | — | 36 | 22,3 | ≥ 39,6 | ≥ 33,2 | 24…25,9 |
| (27) | 3 | — | 41 | 24,35 | ≥ 45,2 | ≥ 38 | 27…29,2 |
| 30 | 3,5 | — | 46 | 26,4 | ≥ 50,9 | ≥ 42,7 | 30…32,4 |
| 36 | 4 | — | 55 | 31,5 | ≥ 60,8 | ≥ 51,1 | 36…38,9 |
| 42 | 4,5 | — | 65 | 34,9 | ≥ 71,3 | ≥ 59,9 | 42…45,4 |
| 48 | 5 | — | 75 | 38,9 | ≥ 82,6 | ≥ 69,4 | 48…51,8 |
| d | Основной (крупный) P | Мелкие P | S | m | e | dᵥ | dₐ |
|---|---|---|---|---|---|---|---|
| 3 | 0,5 | — | 5,5 | 3,4 | ≥ 5,9 | ≥ 5 | 3…3,45 |
| 4 | 0,7 | — | 7 | 4,4 | ≥ 7,5 | ≥ 6,3 | 4…4,6 |
| 5 | 0,8 | — | 8 | 5,6 | ≥ 8,6 | ≥ 7,2 | 5…5,75 |
| 6 | 1 | — | 10 | 6,1 | ≥ 10,9 | ≥ 9 | 6…6,75 |
| 8 | 1,25 | — | 13 | 7,9 | ≥ 14,2 | ≥ 11,7 | 8…8,75 |
| 10 | 1,5 | — | 16 | 9,5 | ≥ 17,6 | ≥ 14,5 | 10…10,8 |
| 12 | 1,75 | — | 18 | 12,2 | ≥ 19,9 | ≥ 16,5 | 12…13 |
| (14) | 2 | — | 21 | 13,9 | ≥ 22,8 | ≥ 19,2 | 14…15,1 |
| 16 | 2 | — | 24 | 15,9 | ≥ 26,2 | ≥ 22 | 16…17,3 |
| (18) | 2,5 | — | 27 | 17,3 | ≥ 29,6 | ≥ 24,8 | 18…19,4 |
| 20 | 2,5 | — | 30 | 18,7 | ≥ 33 | ≥ 27,7 | 20…21,6 |
| (22) | 2,5 | — | 34 | 20,5 | ≥ 37,3 | ≥ 31,4 | 22…23,8 |
| 24 | 3 | — | 36 | 22,3 | ≥ 39,6 | ≥ 33,2 | 24…25,9 |
| (27) | 3 | — | 41 | 24,35 | ≥ 45,2 | ≥ 38 | 27…29,2 |
| 30 | 3,5 | — | 46 | 26,4 | ≥ 50,9 | ≥ 42,7 | 30…32,4 |
| 36 | 4 | — | 55 | 31,5 | ≥ 60,8 | ≥ 51,1 | 36…38,9 |
| 42 | 4,5 | — | 65 | 34,9 | ≥ 71,3 | ≥ 59,9 | 42…45,4 |
| 48 | 5 | — | 75 | 38,9 | ≥ 82,6 | ≥ 69,4 | 48…51,8 |
| d | Основной (крупный) P | Мелкие P | S | m | e | dᵥ | dₐ | D₂ |
|---|---|---|---|---|---|---|---|---|
| 3 | 0,5 | — | 5,5 | 3,4 | ≥ 5,9 | ≥ 5 | 3…3,45 | 4,4 |
| 4 | 0,7 | — | 7 | 4,4 | ≥ 7,5 | ≥ 6,3 | 4…4,6 | 5,6 |
| 5 | 0,8 | — | 8 | 5,6 | ≥ 8,6 | ≥ 7,2 | 5…5,75 | 6,4 |
| 6 | 1 | — | 10 | 6,1 | ≥ 10,9 | ≥ 9 | 6…6,75 | 8 |
| 8 | 1,25 | — | 13 | 7,9 | ≥ 14,2 | ≥ 11,7 | 8…8,75 | 10,4 |
| 10 | 1,5 | — | 16 | 9,5 | ≥ 17,6 | ≥ 14,5 | 10…10,8 | 12,8 |
| 12 | 1,75 | — | 18 | 12,2 | ≥ 19,9 | ≥ 16,5 | 12…13 | 14,4 |
| (14) | 2 | — | 21 | 13,9 | ≥ 22,8 | ≥ 19,2 | 14…15,1 | 16,8 |
| 16 | 2 | — | 24 | 15,9 | ≥ 26,2 | ≥ 22 | 16…17,3 | 19,2 |
| (18) | 2,5 | — | 27 | 17,3 | ≥ 29,6 | ≥ 24,8 | 18…19,4 | 21,6 |
| 20 | 2,5 | — | 30 | 18,7 | ≥ 33 | ≥ 27,7 | 20…21,6 | 24 |
| (22) | 2,5 | — | 34 | 20,5 | ≥ 37,3 | ≥ 31,4 | 22…23,8 | 27,2 |
| 24 | 3 | — | 36 | 22,3 | ≥ 39,6 | ≥ 33,2 | 24…25,9 | 28,8 |
| (27) | 3 | — | 41 | 24,35 | ≥ 45,2 | ≥ 38 | 27…29,2 | 32,8 |
| 30 | 3,5 | — | 46 | 26,4 | ≥ 50,9 | ≥ 42,7 | 30…32,4 | 36,8 |
| 36 | 4 | — | 55 | 31,5 | ≥ 60,8 | ≥ 51,1 | 36…38,9 | 44 |
| 42 | 4,5 | — | 65 | 34,9 | ≥ 71,3 | ≥ 59,9 | 42…45,4 | 52 |
| 48 | 5 | — | 75 | 38,9 | ≥ 82,6 | ≥ 69,4 | 48…51,8 | 60 |
Выбрать строку ГОСТ 15526-70
- S
- Размер под ключ.
- m
- Полная высота.
- e
- Размер между углами.
- dᵥ
- Диаметр опоры.
- dₐ
- Диаметр входа резьбы.
Исполнения
- Исполнение 1 — две фаски
- Исполнение 2 — одна фаска
- Исполнение 3 — усечённый торец
| d | S | e ≥ | dᵥ ≥ | кг / 1000 шт. |
|---|---|---|---|---|
| 10 | 17 | ≥ 18,7 | ≥ 15,5 | — |
| 12 | 19 | ≥ 20,9 | ≥ 17,2 | — |
| 14 | 22 | ≥ 23,9 | ≥ 20,1 | — |
| 22 | 32 | ≥ 35 | ≥ 29,5 | — |
Примечание 3: иной номинал m≥0,8d допустим при соблюдении механических свойств и допусков по ссылочным стандартам; согласовать.
Требования и конструкция
- Материал, группа механических свойств и покрытие указываются отдельно; геометрия не подтверждает возможность поставки.
- Только основной (крупный) шаг; классы прочности 4 и 5; без покрытия по п.4. Иное покрытие — специальный запрос.
- Поле внутренней резьбы не назначено автоматически; его выбирают по техническим требованиям. Для исполнения 3 участок 0,1mmax не преобразован в число без подтверждённого mmax.
Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол наружной фаски | 15…30 | ° |
| β | Включённый угол входной фаски | 90…120 | ° |
| Ra | Резьба | 12,5 | мкм |
| Ra | Опора | 50 | мкм |
| Ra | Прочие поверхности | 50 | мкм |
| Поверхность | Ra ≤, мкм |
|---|
Источник размеров: ГОСТ 15526-70, Стандартинформ, 2010; изменения № 2–7; Чертёж; основная таблица; приложение 2.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
