Винты · подбор и размеры
DIN 479 / ГОСТ 1482-84

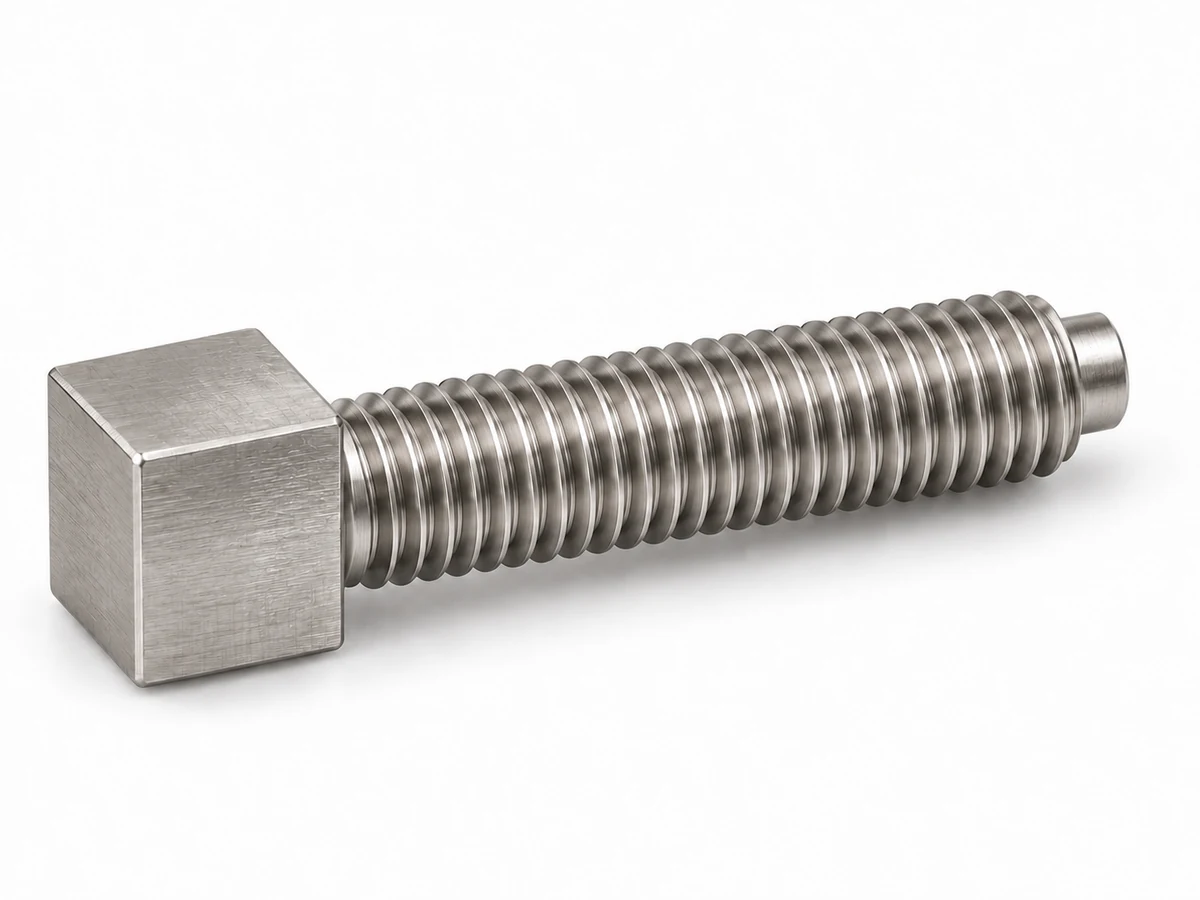

Установочные винты с квадратной головкой и цилиндрическим концом
Выберите документ и геометрию. Прочность, материал, покрытие и возможность поставки согласуются по заявке.
Выбранный размер
Загрузка подбора. Ниже доступен исходный пример и полные таблицы.

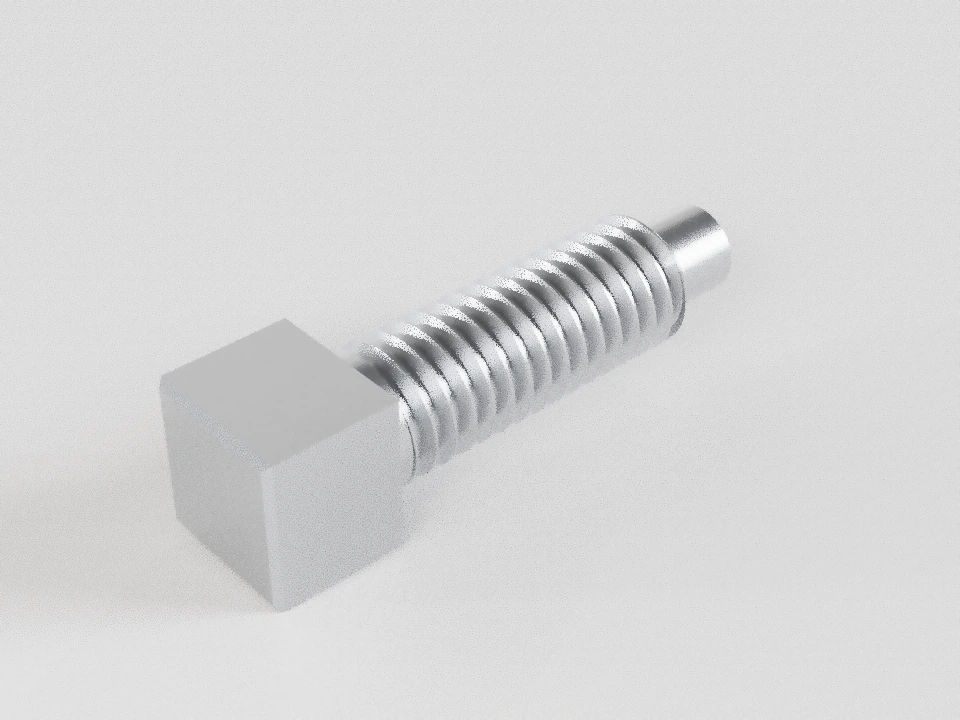

Исходный пример: ГОСТ 1482-84 · М6×1×20.
Только основный (крупный) шаг. Классы прочности/твёрдости, материал и покрытие по геометрии не назначаются. ГОСТ 24669-81 (прямые шлицы) к головке без шлица не применяется. Иные допускаемые ГОСТ 10549 технологические варианты по ГОСТ 27148 здесь не развёрнуты; показан нормальный недорез основной ссылки. Неуказанные отклонения по п. 2.2–2.3 ГОСТ 1759.1 в этой размерной модели не раскрыты численно. Исполнение в исходном ГОСТ не имеет номера; технический ключ интерфейса не является номером исполнения по ГОСТ. Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается.
Пример применения
Цилиндрический конец служит для фиксации положения в подготовленном углублении. Квадратная головка доступна снаружи для ключа. Уточните размеры гнезда и свободное место вокруг головки.
Условная сборочная схема выбранного винта. Ответные детали и инструмент показаны для объяснения; их размеры, нагрузка, затяжка и посадка здесь не назначаются.
Собрано · Основной (крупный) — P = 1 мм
Контактная поверхность крупнее
Схема не является расчётом соединения. Шаговое перемещение не изображает вращение резьбы.
Выберите обозначение на схеме или в таблице, чтобы увидеть пояснение.
Длина l измеряется от опорной поверхности головки до конца винта; головка не входит в l.
Резьба по длине, кроме нормируемых переходов. Поле резьбы: 6g.
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Номинальный диаметр | 6 | — | — | мм | |
| Основной (крупный) — P = 1 мм | 1 | — | — | мм | |
| Длина | 20 | — | — | мм | |
| Размер под ключ | 7 | 6,78 | 7 | мм | Расчёт: h13: min=N−IT, max=N; N=7; IT=0.22 мм |
| Высота квадратной головки без буртика | 6 | 5,85 | 6,15 | мм | Расчёт: js14: min=N−IT/2, max=N+IT/2; N=6; IT=0.3 мм |
| Диаметр описанной окружности головки | 9 | 8,1 | 9 | мм | Расчёт: h16: min=N−IT, max=N; N=9; IT=0.9 мм |
| Диаметр верхней площадки головки | — | 6,3 | 6,65 | мм | Диапазон по формуле рисунка. Это не диаметр буртика. Расчёт: D=(0,90…0,95)S; подставлен номинальный размер S |
| Угол фаски головки | — | 15 | 30 | ° | |
| Радиус перехода под опорным торцом | — | 0,25 | — | мм | Нижний предел. Допускаются несколько сопрягающих радиусов/кривых внутри dₐ. |
| Диаметр зоны сопряжения под головкой | — | — | 6,8 | мм | Не диаметр буртика и не диаметр головки. |
| Диаметр цилиндрической части конца | 4 | 3,7 | 4 | мм | Расчёт: h14: min=N−IT, max=N; N=4; IT=0.3 мм |
| Длина цилиндрического конца | 3 | 3 | 3,25 | мм | Расчёт: +14: min=N, max=N+IT; N=3; IT=0.25 мм |
| Угол перехода к концу | ≈ 45 | — | — | ° | Приблизительное значение на рисунке; не точный конус острого конца. |
| Радиус скругления перехода конца | ≈ — | 0,18 | 0,6 | мм | Приблизительно 0,03…0,1d; не радиус сферического торца. |
| Участок неполной резьбы у конца | 2 | — | — | мм | Расчёт: u=2P; P=1 мм |
| Нормальный недорез под головкой | — | — | 3 | мм | Максимальная осевая длина нормального недореза; не длина конца z. |
| Отдельная длина полной резьбы | — | — | — | мм | Резьба показана до нормального недореза под опорным торцом. Отдельное b не задано; b=l не принимается, конец и неполная резьба учитываются отдельно. Численно не задано. |
| Допуск симметричности головки | — | — | 0,44 | мм | Расчёт: 2IT13 от номинального S=7 мм; допуск в диаметральном выражении |
| Допуск соосности цилиндрической части конца | — | — | 0,36 | мм | Расчёт: 2IT13 от d=6 мм; допуск в диаметральном выражении |
| Сбег при угле инструмента 20° | — | — | 1,8 | мм | Альтернативные углы заборной части резьбонарезного инструмента. Эти три размера не складываются и не являются углом фаски винта. |
| Сбег при угле инструмента 30° | — | — | 1,2 | мм | Альтернативные углы заборной части резьбонарезного инструмента. Эти три размера не складываются и не являются углом фаски винта. |
| Сбег при угле инструмента 45° | — | — | 0,7 | мм | Альтернативные углы заборной части резьбонарезного инструмента. Эти три размера не складываются и не являются углом фаски винта. |
| Наружный диаметр резьбы 6g | 6 | 5,794 | 5,974 | мм | Численные пределы основной резьбы 6g. Специальные поля под повышенную толщину металлического покрытия не раскрыты. Расчёт: max=N+es; min=N+es−T; N=6, es=-0.026, T=0.18 мм |
| Средний диаметр резьбы 6g | 5,35 | 5,212 | 5,324 | мм | Численные пределы основной резьбы 6g. Специальные поля под повышенную толщину металлического покрытия не раскрыты. Расчёт: max=N+es; min=N+es−T; N=5.35, es=-0.026, T=0.112 мм |
| Допуск перпендикулярности торца цилиндрического конца | — | — | 0,06 | мм | Расчёт: 0,0175 × 0,8dₚ, dₚ=4мм; округлено до 0,01 мм |
| Длина от опорного торца головки | 20 | 19,58 | 20,42 | мм | До крайнего торца конца; головка исключена. Расчёт: js15: min=N−IT/2, max=N+IT/2; N=20; IT=0.84 мм |
Сопоставление DIN и ГОСТ
Общая карточка объединяет тип изделия. Совпадение отдельных чисел не подтверждает полную взаимозаменяемость документов.
DIN 479:2016-08 описывает класс A и короткий цилиндрический конец SD; ГОСТ 1482-84 — классы A и B и удлинённый цилиндрический конец по ГОСТ 12414-94. Это различие конструкции, а не только обозначения.
Диапазон области DIN — М5–М24, проверенная таблица ГОСТ — М6–М20. Полный DIN недоступен: числового сопоставления его головки, выступа и допусков нет.
Выберите размер для сравнения.
Полная таблица и ряд длин
Таблицы разделены по редакциям. В скобках после номинала — предельные значения; «—» не означает ноль.
ГОСТ 1482-84 · Изменение № 1; полное переиздание
Проверены весь табличный ряд диаметров/длин, обе точности и размерные допуски по ссылочным ГОСТ. Это нормативная геометрия, не подтверждение наличия или полного исполнения всех производственных требований.
Основное исполнение, точность A
| d, мм | P, мм | S, мм | k, мм | e, мм | D, мм | α, ° | R, мм | dₐ, мм | dₚ, мм | z₂, мм | β, ° | Rₚ, мм | u, мм | a, мм | b, мм | Lₛ, мм | Lₖ, мм | x20, мм | x30, мм | x45, мм | d, мм | d₂, мм | Lᵣ, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | Основной (крупный) — P = 1 мм | 7 (6,78…7) | 6 (5,85…6,15) | 9 (8,1…9) | 6,3…6,65 | 15…30 | ≥ 0,25 | ≤ 6,8 | 4 (3,7…4) | 3 (3…3,25) | ≈ 45 | ≈ 0,18…0,6 | 2 | ≤ 3 | Численно не задано | ≤ 0,44 | ≤ 0,36 | ≤ 1,8 | ≤ 1,2 | ≤ 0,7 | 6 (5,794…5,974) | 5,35 (5,212…5,324) | ≤ 0,06 |
| 8 | Основной (крупный) — P = 1,25 мм | 8 (7,78…8) | 7 (6,82…7,18) | 10 (9,1…10) | 7,2…7,6 | 15…30 | ≥ 0,4 | ≤ 9,2 | 5,5 (5,2…5,5) | 4 (4…4,3) | ≈ 45 | ≈ 0,24…0,8 | 2,5 | ≤ 4 | Численно не задано | ≤ 0,44 | ≤ 0,44 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | 8 (7,76…7,972) | 7,188 (7,042…7,16) | ≤ 0,08 |
| 10 | Основной (крупный) — P = 1,5 мм | 10 (9,78…10) | 8 (7,82…8,18) | 13 (11,9…13) | 9…9,5 | 15…30 | ≥ 0,4 | ≤ 11,2 | 7 (6,64…7) | 5 (5…5,3) | ≈ 45 | ≈ 0,3…1 | 3 | ≤ 4 | Численно не задано | ≤ 0,44 | ≤ 0,44 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | 10 (9,732…9,968) | 9,026 (8,862…8,994) | ≤ 0,1 |
| 12 | Основной (крупный) — P = 1,75 мм | 12 (11,73…12) | 10 (9,82…10,18) | 16 (14,9…16) | 10,8…11,4 | 15…30 | ≥ 0,6 | ≤ 14,2 | 8,5 (8,14…8,5) | 6 (6…6,3) | ≈ 45 | ≈ 0,36…1,2 | 3,5 | ≤ 4 | Численно не задано | ≤ 0,54 | ≤ 0,54 | ≤ 3,2 | ≤ 2 | ≤ 1,2 | 12 (11,701…11,966) | 10,863 (10,679…10,829) | ≤ 0,12 |
| 16 | Основной (крупный) — P = 2 мм | 17 (16,73…17) | 14 (13,785…14,215) | 22 (20,7…22) | 15,3…16,15 | 15…30 | ≥ 0,6 | ≤ 18,2 | 12 (11,57…12) | 8 (8…8,36) | ≈ 45 | ≈ 0,48…1,6 | 4 | ≤ 5 | Численно не задано | ≤ 0,54 | ≤ 0,54 | ≤ 3,5 | ≤ 2,2 | ≤ 1,4 | 16 (15,682…15,962) | 14,701 (14,503…14,663) | ≤ 0,17 |
| 20 | Основной (крупный) — P = 2,5 мм | 22 (21,67…22) | 18 (17,785…18,215) | 28 (26,7…28) | 19,8…20,9 | 15…30 | ≥ 0,8 | ≤ 22,4 | 15 (14,57…15) | 10 (10…10,36) | ≈ 45 | ≈ 0,6…2 | 5 | ≤ 6 | Численно не задано | ≤ 0,66 | ≤ 0,66 | ≤ 4,5 | ≤ 3 | ≤ 1,6 | 20 (19,623…19,958) | 18,376 (18,164…18,334) | ≤ 0,21 |
Обозначения колонок
- S, мм
- Размер под ключ
- k, мм
- Высота квадратной головки без буртика
- e, мм
- Диаметр описанной окружности головки
- D, мм
- Диаметр верхней площадки головки
- α, °
- Угол фаски головки
- R, мм
- Радиус перехода под опорным торцом
- dₐ, мм
- Диаметр зоны сопряжения под головкой
- dₚ, мм
- Диаметр цилиндрической части конца
- z₂, мм
- Длина цилиндрического конца
- β, °
- Угол перехода к концу
- Rₚ, мм
- Радиус скругления перехода конца
- u, мм
- Участок неполной резьбы у конца
- a, мм
- Нормальный недорез под головкой
- b, мм
- Отдельная длина полной резьбы
- Lₛ, мм
- Допуск симметричности головки
- Lₖ, мм
- Допуск соосности цилиндрической части конца
- x20, мм
- Сбег при угле инструмента 20°
- x30, мм
- Сбег при угле инструмента 30°
- x45, мм
- Сбег при угле инструмента 45°
- d, мм
- Наружный диаметр резьбы 6g
- d₂, мм
- Средний диаметр резьбы 6g
- Lᵣ, мм
- Допуск перпендикулярности торца цилиндрического конца
Все допустимые длины и зависимые размеры (55)
| d, мм | P, мм | l, мм | l, мм | Резьба | Примечание |
|---|---|---|---|---|---|
| 6 | Основной (крупный) — P = 1 мм | 12 | 12 (11,65…12,35) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 6 | Основной (крупный) — P = 1 мм | 14 | 14 (13,65…14,35) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 6 | Основной (крупный) — P = 1 мм | 16 | 16 (15,65…16,35) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 6 | Основной (крупный) — P = 1 мм | 20 | 20 (19,58…20,42) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 6 | Основной (крупный) — P = 1 мм | 25 | 25 (24,58…25,42) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 6 | Основной (крупный) — P = 1 мм | 30 | 30 (29,58…30,42) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 6 | Основной (крупный) — P = 1 мм | 35 | 35 (34,5…35,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 8 | Основной (крупный) — P = 1,25 мм | 14 | 14 (13,65…14,35) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 8 | Основной (крупный) — P = 1,25 мм | 16 | 16 (15,65…16,35) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 8 | Основной (крупный) — P = 1,25 мм | 20 | 20 (19,58…20,42) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 8 | Основной (крупный) — P = 1,25 мм | 25 | 25 (24,58…25,42) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 8 | Основной (крупный) — P = 1,25 мм | 30 | 30 (29,58…30,42) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 8 | Основной (крупный) — P = 1,25 мм | 35 | 35 (34,5…35,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 8 | Основной (крупный) — P = 1,25 мм | 40 | 40 (39,5…40,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 10 | Основной (крупный) — P = 1,5 мм | 16 | 16 (15,65…16,35) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 10 | Основной (крупный) — P = 1,5 мм | 20 | 20 (19,58…20,42) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 10 | Основной (крупный) — P = 1,5 мм | 25 | 25 (24,58…25,42) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 10 | Основной (крупный) — P = 1,5 мм | 30 | 30 (29,58…30,42) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 10 | Основной (крупный) — P = 1,5 мм | 35 | 35 (34,5…35,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 10 | Основной (крупный) — P = 1,5 мм | 40 | 40 (39,5…40,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 10 | Основной (крупный) — P = 1,5 мм | 45 | 45 (44,5…45,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 10 | Основной (крупный) — P = 1,5 мм | 50 | 50 (49,5…50,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 12 | Основной (крупный) — P = 1,75 мм | 20 | 20 (19,58…20,42) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 12 | Основной (крупный) — P = 1,75 мм | 25 | 25 (24,58…25,42) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 12 | Основной (крупный) — P = 1,75 мм | 30 | 30 (29,58…30,42) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 12 | Основной (крупный) — P = 1,75 мм | 35 | 35 (34,5…35,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 12 | Основной (крупный) — P = 1,75 мм | 40 | 40 (39,5…40,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 12 | Основной (крупный) — P = 1,75 мм | 45 | 45 (44,5…45,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 12 | Основной (крупный) — P = 1,75 мм | 50 | 50 (49,5…50,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 12 | Основной (крупный) — P = 1,75 мм | 55 | 55 (54,4…55,6) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 12 | Основной (крупный) — P = 1,75 мм | 60 | 60 (59,4…60,6) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 16 | Основной (крупный) — P = 2 мм | 25 | 25 (24,58…25,42) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 16 | Основной (крупный) — P = 2 мм | 30 | 30 (29,58…30,42) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 16 | Основной (крупный) — P = 2 мм | 35 | 35 (34,5…35,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 16 | Основной (крупный) — P = 2 мм | 40 | 40 (39,5…40,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 16 | Основной (крупный) — P = 2 мм | 45 | 45 (44,5…45,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 16 | Основной (крупный) — P = 2 мм | 50 | 50 (49,5…50,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 16 | Основной (крупный) — P = 2 мм | 55 | 55 (54,4…55,6) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 16 | Основной (крупный) — P = 2 мм | 60 | 60 (59,4…60,6) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 16 | Основной (крупный) — P = 2 мм | 65 | 65 (64,4…65,6) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 16 | Основной (крупный) — P = 2 мм | 70 | 70 (69,4…70,6) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 16 | Основной (крупный) — P = 2 мм | 75 | 75 (74,4…75,6) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 16 | Основной (крупный) — P = 2 мм | 80 | 80 (79,4…80,6) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 20 | Основной (крупный) — P = 2,5 мм | 35 | 35 (34,5…35,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 20 | Основной (крупный) — P = 2,5 мм | 40 | 40 (39,5…40,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 20 | Основной (крупный) — P = 2,5 мм | 45 | 45 (44,5…45,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 20 | Основной (крупный) — P = 2,5 мм | 50 | 50 (49,5…50,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 20 | Основной (крупный) — P = 2,5 мм | 55 | 55 (54,4…55,6) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 20 | Основной (крупный) — P = 2,5 мм | 60 | 60 (59,4…60,6) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 20 | Основной (крупный) — P = 2,5 мм | 65 | 65 (64,4…65,6) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 20 | Основной (крупный) — P = 2,5 мм | 70 | 70 (69,4…70,6) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 20 | Основной (крупный) — P = 2,5 мм | 75 | 75 (74,4…75,6) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 20 | Основной (крупный) — P = 2,5 мм | 80 | 80 (79,4…80,6) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 20 | Основной (крупный) — P = 2,5 мм | 90 | 90 (89,3…90,7) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 20 | Основной (крупный) — P = 2,5 мм | 100 | 100 (99,3…100,7) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
Основное исполнение, точность B
| d, мм | P, мм | S, мм | k, мм | e, мм | D, мм | α, ° | R, мм | dₐ, мм | dₚ, мм | z₂, мм | β, ° | Rₚ, мм | u, мм | a, мм | b, мм | Lₛ, мм | Lₖ, мм | x20, мм | x30, мм | x45, мм | d, мм | d₂, мм | Lᵣ, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | Основной (крупный) — P = 1 мм | 7 (6,64…7) | 6 (5,76…6,24) | 9 (8,1…9) | 6,3…6,65 | 15…30 | ≥ 0,25 | ≤ 6,8 | 4 (3,7…4) | 3 (3…3,25) | ≈ 45 | ≈ 0,18…0,6 | 2 | ≤ 3 | Численно не задано | ≤ 0,72 | ≤ 0,6 | ≤ 1,8 | ≤ 1,2 | ≤ 0,7 | 6 (5,794…5,974) | 5,35 (5,212…5,324) | ≤ 0,06 |
| 8 | Основной (крупный) — P = 1,25 мм | 8 (7,64…8) | 7 (6,71…7,29) | 10 (9,1…10) | 7,2…7,6 | 15…30 | ≥ 0,4 | ≤ 9,2 | 5,5 (5,2…5,5) | 4 (4…4,3) | ≈ 45 | ≈ 0,24…0,8 | 2,5 | ≤ 4 | Численно не задано | ≤ 0,72 | ≤ 0,72 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | 8 (7,76…7,972) | 7,188 (7,042…7,16) | ≤ 0,08 |
| 10 | Основной (крупный) — P = 1,5 мм | 10 (9,64…10) | 8 (7,71…8,29) | 13 (11,9…13) | 9…9,5 | 15…30 | ≥ 0,4 | ≤ 11,2 | 7 (6,64…7) | 5 (5…5,3) | ≈ 45 | ≈ 0,3…1 | 3 | ≤ 4 | Численно не задано | ≤ 0,72 | ≤ 0,72 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | 10 (9,732…9,968) | 9,026 (8,862…8,994) | ≤ 0,1 |
| 12 | Основной (крупный) — P = 1,75 мм | 12 (11,57…12) | 10 (9,71…10,29) | 16 (14,9…16) | 10,8…11,4 | 15…30 | ≥ 0,6 | ≤ 14,2 | 8,5 (8,14…8,5) | 6 (6…6,3) | ≈ 45 | ≈ 0,36…1,2 | 3,5 | ≤ 4 | Численно не задано | ≤ 0,86 | ≤ 0,86 | ≤ 3,2 | ≤ 2 | ≤ 1,2 | 12 (11,701…11,966) | 10,863 (10,679…10,829) | ≤ 0,12 |
| 16 | Основной (крупный) — P = 2 мм | 17 (16,57…17) | 14 (13,65…14,35) | 22 (20,7…22) | 15,3…16,15 | 15…30 | ≥ 0,6 | ≤ 18,2 | 12 (11,57…12) | 8 (8…8,36) | ≈ 45 | ≈ 0,48…1,6 | 4 | ≤ 5 | Численно не задано | ≤ 0,86 | ≤ 0,86 | ≤ 3,5 | ≤ 2,2 | ≤ 1,4 | 16 (15,682…15,962) | 14,701 (14,503…14,663) | ≤ 0,17 |
| 20 | Основной (крупный) — P = 2,5 мм | 22 (21,48…22) | 18 (17,65…18,35) | 28 (26,7…28) | 19,8…20,9 | 15…30 | ≥ 0,8 | ≤ 22,4 | 15 (14,57…15) | 10 (10…10,36) | ≈ 45 | ≈ 0,6…2 | 5 | ≤ 6 | Численно не задано | ≤ 1,04 | ≤ 1,04 | ≤ 4,5 | ≤ 3 | ≤ 1,6 | 20 (19,623…19,958) | 18,376 (18,164…18,334) | ≤ 0,21 |
Обозначения колонок
- S, мм
- Размер под ключ
- k, мм
- Высота квадратной головки без буртика
- e, мм
- Диаметр описанной окружности головки
- D, мм
- Диаметр верхней площадки головки
- α, °
- Угол фаски головки
- R, мм
- Радиус перехода под опорным торцом
- dₐ, мм
- Диаметр зоны сопряжения под головкой
- dₚ, мм
- Диаметр цилиндрической части конца
- z₂, мм
- Длина цилиндрического конца
- β, °
- Угол перехода к концу
- Rₚ, мм
- Радиус скругления перехода конца
- u, мм
- Участок неполной резьбы у конца
- a, мм
- Нормальный недорез под головкой
- b, мм
- Отдельная длина полной резьбы
- Lₛ, мм
- Допуск симметричности головки
- Lₖ, мм
- Допуск соосности цилиндрической части конца
- x20, мм
- Сбег при угле инструмента 20°
- x30, мм
- Сбег при угле инструмента 30°
- x45, мм
- Сбег при угле инструмента 45°
- d, мм
- Наружный диаметр резьбы 6g
- d₂, мм
- Средний диаметр резьбы 6g
- Lᵣ, мм
- Допуск перпендикулярности торца цилиндрического конца
Все допустимые длины и зависимые размеры (55)
| d, мм | P, мм | l, мм | l, мм | Резьба | Примечание |
|---|---|---|---|---|---|
| 6 | Основной (крупный) — P = 1 мм | 12 | 12 (11,1…12,9) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 6 | Основной (крупный) — P = 1 мм | 14 | 14 (13,1…14,9) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 6 | Основной (крупный) — P = 1 мм | 16 | 16 (15,1…16,9) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 6 | Основной (крупный) — P = 1 мм | 20 | 20 (18,95…21,05) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 6 | Основной (крупный) — P = 1 мм | 25 | 25 (23,95…26,05) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 6 | Основной (крупный) — P = 1 мм | 30 | 30 (28,95…31,05) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 6 | Основной (крупный) — P = 1 мм | 35 | 35 (33,75…36,25) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 8 | Основной (крупный) — P = 1,25 мм | 14 | 14 (13,1…14,9) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 8 | Основной (крупный) — P = 1,25 мм | 16 | 16 (15,1…16,9) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 8 | Основной (крупный) — P = 1,25 мм | 20 | 20 (18,95…21,05) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 8 | Основной (крупный) — P = 1,25 мм | 25 | 25 (23,95…26,05) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 8 | Основной (крупный) — P = 1,25 мм | 30 | 30 (28,95…31,05) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 8 | Основной (крупный) — P = 1,25 мм | 35 | 35 (33,75…36,25) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 8 | Основной (крупный) — P = 1,25 мм | 40 | 40 (38,75…41,25) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 10 | Основной (крупный) — P = 1,5 мм | 16 | 16 (15,1…16,9) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 10 | Основной (крупный) — P = 1,5 мм | 20 | 20 (18,95…21,05) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 10 | Основной (крупный) — P = 1,5 мм | 25 | 25 (23,95…26,05) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 10 | Основной (крупный) — P = 1,5 мм | 30 | 30 (28,95…31,05) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 10 | Основной (крупный) — P = 1,5 мм | 35 | 35 (33,75…36,25) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 10 | Основной (крупный) — P = 1,5 мм | 40 | 40 (38,75…41,25) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 10 | Основной (крупный) — P = 1,5 мм | 45 | 45 (43,75…46,25) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 10 | Основной (крупный) — P = 1,5 мм | 50 | 50 (48,75…51,25) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 12 | Основной (крупный) — P = 1,75 мм | 20 | 20 (18,95…21,05) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 12 | Основной (крупный) — P = 1,75 мм | 25 | 25 (23,95…26,05) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 12 | Основной (крупный) — P = 1,75 мм | 30 | 30 (28,95…31,05) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 12 | Основной (крупный) — P = 1,75 мм | 35 | 35 (33,75…36,25) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 12 | Основной (крупный) — P = 1,75 мм | 40 | 40 (38,75…41,25) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 12 | Основной (крупный) — P = 1,75 мм | 45 | 45 (43,75…46,25) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 12 | Основной (крупный) — P = 1,75 мм | 50 | 50 (48,75…51,25) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 12 | Основной (крупный) — P = 1,75 мм | 55 | 55 (53,5…56,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 12 | Основной (крупный) — P = 1,75 мм | 60 | 60 (58,5…61,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 16 | Основной (крупный) — P = 2 мм | 25 | 25 (23,95…26,05) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 16 | Основной (крупный) — P = 2 мм | 30 | 30 (28,95…31,05) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 16 | Основной (крупный) — P = 2 мм | 35 | 35 (33,75…36,25) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 16 | Основной (крупный) — P = 2 мм | 40 | 40 (38,75…41,25) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 16 | Основной (крупный) — P = 2 мм | 45 | 45 (43,75…46,25) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 16 | Основной (крупный) — P = 2 мм | 50 | 50 (48,75…51,25) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 16 | Основной (крупный) — P = 2 мм | 55 | 55 (53,5…56,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 16 | Основной (крупный) — P = 2 мм | 60 | 60 (58,5…61,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 16 | Основной (крупный) — P = 2 мм | 65 | 65 (63,5…66,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 16 | Основной (крупный) — P = 2 мм | 70 | 70 (68,5…71,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 16 | Основной (крупный) — P = 2 мм | 75 | 75 (73,5…76,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 16 | Основной (крупный) — P = 2 мм | 80 | 80 (78,5…81,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 20 | Основной (крупный) — P = 2,5 мм | 35 | 35 (33,75…36,25) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 20 | Основной (крупный) — P = 2,5 мм | 40 | 40 (38,75…41,25) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 20 | Основной (крупный) — P = 2,5 мм | 45 | 45 (43,75…46,25) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 20 | Основной (крупный) — P = 2,5 мм | 50 | 50 (48,75…51,25) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 20 | Основной (крупный) — P = 2,5 мм | 55 | 55 (53,5…56,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 20 | Основной (крупный) — P = 2,5 мм | 60 | 60 (58,5…61,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 20 | Основной (крупный) — P = 2,5 мм | 65 | 65 (63,5…66,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 20 | Основной (крупный) — P = 2,5 мм | 70 | 70 (68,5…71,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 20 | Основной (крупный) — P = 2,5 мм | 75 | 75 (73,5…76,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 20 | Основной (крупный) — P = 2,5 мм | 80 | 80 (78,5…81,5) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 20 | Основной (крупный) — P = 2,5 мм | 90 | 90 (88,25…91,75) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
| 20 | Основной (крупный) — P = 2,5 мм | 100 | 100 (98,25…101,75) | Резьба по длине, кроме нормируемых переходов | Полная резьба означает резьбу до нормального недореза; точное b не табулировано, участок конца в резьбу не включается. |
DIN 479 · 2016-08
Полный нормативный текст DIN не получен. Числа ГОСТ не являются проверенной геометрией DIN; отличие формы/длины конца исключает прямую подмену.
Полный нормативный текст DIN не получен. Числа ГОСТ не являются проверенной геометрией DIN; отличие формы/длины конца исключает прямую подмену.
Заявка на выбранное исполнение
Сначала нажмите «Подготовить заявку». В позицию попадёт конкретный документ и числовой шаг P. Возможность поставки сочетания подтверждается отдельно.
Документы, редакции и область проверки
Нормативная геометрия и подтверждённые исполнения поставки учитываются отдельно. Справочные сведения не являются обещанием наличия.
ГОСТ 1482-84
Изменение № 1; полное переиздание. Проверены весь табличный ряд диаметров/длин, обе точности и размерные допуски по ссылочным ГОСТ. Это нормативная геометрия, не подтверждение наличия или полного исполнения всех производственных требований.
DIN 479
2016-08. Полный нормативный текст DIN не получен. Числа ГОСТ не являются проверенной геометрией DIN; отличие формы/длины конца исключает прямую подмену.
ГОСТ 1482-84
Изменение № 1; полное переиздание
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Номинальный диаметр | 6 | — | — | мм | |
| Основной (крупный) — P = 1 мм | 1 | — | — | мм | |
| Длина | 20 | — | — | мм | |
| Размер под ключ | 7 | 6,78 | 7 | мм | Расчёт: h13: min=N−IT, max=N; N=7; IT=0.22 мм |
| Высота квадратной головки без буртика | 6 | 5,85 | 6,15 | мм | Расчёт: js14: min=N−IT/2, max=N+IT/2; N=6; IT=0.3 мм |
| Диаметр описанной окружности головки | 9 | 8,1 | 9 | мм | Расчёт: h16: min=N−IT, max=N; N=9; IT=0.9 мм |
| Диаметр верхней площадки головки | — | 6,3 | 6,65 | мм | Диапазон по формуле рисунка. Это не диаметр буртика. Расчёт: D=(0,90…0,95)S; подставлен номинальный размер S |
| Угол фаски головки | — | 15 | 30 | ° | |
| Радиус перехода под опорным торцом | — | 0,25 | — | мм | Нижний предел. Допускаются несколько сопрягающих радиусов/кривых внутри dₐ. |
| Диаметр зоны сопряжения под головкой | — | — | 6,8 | мм | Не диаметр буртика и не диаметр головки. |
| Диаметр цилиндрической части конца | 4 | 3,7 | 4 | мм | Расчёт: h14: min=N−IT, max=N; N=4; IT=0.3 мм |
| Длина цилиндрического конца | 3 | 3 | 3,25 | мм | Расчёт: +14: min=N, max=N+IT; N=3; IT=0.25 мм |
| Угол перехода к концу | ≈ 45 | — | — | ° | Приблизительное значение на рисунке; не точный конус острого конца. |
| Радиус скругления перехода конца | ≈ — | 0,18 | 0,6 | мм | Приблизительно 0,03…0,1d; не радиус сферического торца. |
| Участок неполной резьбы у конца | 2 | — | — | мм | Расчёт: u=2P; P=1 мм |
| Нормальный недорез под головкой | — | — | 3 | мм | Максимальная осевая длина нормального недореза; не длина конца z. |
| Отдельная длина полной резьбы | — | — | — | мм | Резьба показана до нормального недореза под опорным торцом. Отдельное b не задано; b=l не принимается, конец и неполная резьба учитываются отдельно. Численно не задано. |
| Допуск симметричности головки | — | — | 0,44 | мм | Расчёт: 2IT13 от номинального S=7 мм; допуск в диаметральном выражении |
| Допуск соосности цилиндрической части конца | — | — | 0,36 | мм | Расчёт: 2IT13 от d=6 мм; допуск в диаметральном выражении |
| Сбег при угле инструмента 20° | — | — | 1,8 | мм | Альтернативные углы заборной части резьбонарезного инструмента. Эти три размера не складываются и не являются углом фаски винта. |
| Сбег при угле инструмента 30° | — | — | 1,2 | мм | Альтернативные углы заборной части резьбонарезного инструмента. Эти три размера не складываются и не являются углом фаски винта. |
| Сбег при угле инструмента 45° | — | — | 0,7 | мм | Альтернативные углы заборной части резьбонарезного инструмента. Эти три размера не складываются и не являются углом фаски винта. |
| Наружный диаметр резьбы 6g | 6 | 5,794 | 5,974 | мм | Численные пределы основной резьбы 6g. Специальные поля под повышенную толщину металлического покрытия не раскрыты. Расчёт: max=N+es; min=N+es−T; N=6, es=-0.026, T=0.18 мм |
| Средний диаметр резьбы 6g | 5,35 | 5,212 | 5,324 | мм | Численные пределы основной резьбы 6g. Специальные поля под повышенную толщину металлического покрытия не раскрыты. Расчёт: max=N+es; min=N+es−T; N=5.35, es=-0.026, T=0.112 мм |
| Допуск перпендикулярности торца цилиндрического конца | — | — | 0,06 | мм | Расчёт: 0,0175 × 0,8dₚ, dₚ=4мм; округлено до 0,01 мм |
| Длина от опорного торца головки | 20 | 19,58 | 20,42 | мм | До крайнего торца конца; головка исключена. Расчёт: js15: min=N−IT/2, max=N+IT/2; N=20; IT=0.84 мм |
