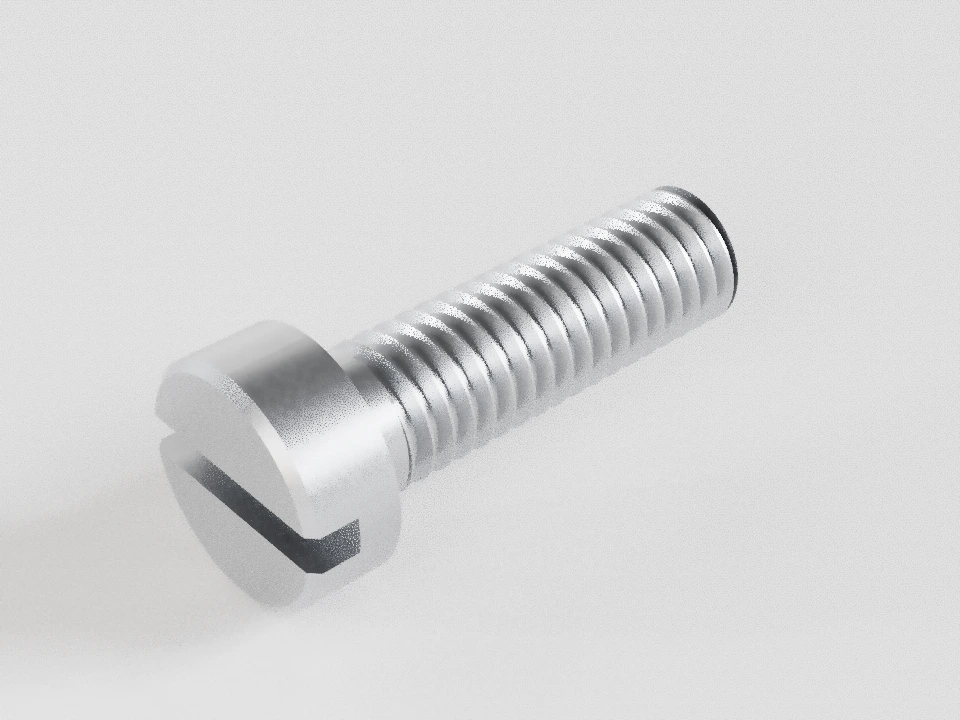

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Винты · подбор и размеры
DIN 84 / ГОСТ 1491-80
Винты с цилиндрической головкой и прямым шлицем
Основной (крупный) и мелкий шаг. Выберите конкретный документ, диаметр, числовой шаг P и длину.
Выбранный размер
Загрузка подбора. Ниже доступен исходный пример и полные таблицы.
Исходный пример: ГОСТ 1491-80 · М6×1×20.
ГОСТ не вводит номерных исполнений для этой головки. Класс А/В означает точность, не прочность. Удлинённая длина резьбы предпочтительна по примечанию 2 таблицы 2. По п.4 другие длины допускаются по согласованию, но не добавлены в проверенную табличную матрицу. Численные варианты материала, покрытия, прочности и наличие не назначены. Сбег x входит в недорез a. Угол заборной части инструмента не является углом фаски конца. ГОСТ 12414 не подставлен автоматически: пп.5–6 ГОСТ1491 не содержат прямой ссылки на него. Использованы ГОСТ10549 и допустимые технологические отклонения ГОСТ1759.0. Головка не входит в l. Ширина и глубина шлица измеряются по оси стержня. Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм.
Пример применения
Крышка удерживается опорной поверхностью цилиндрической головки. Прямой шлиц оставляет доступ отвёртке. Для заказа уточните толщину пакета и резьбовое зацепление в основании.
Условная сборочная схема выбранного винта. Ответные детали и инструмент показаны для объяснения; их размеры, нагрузка, затяжка и посадка здесь не назначаются.
Собрано · Основной (крупный) — P = 1 мм
Контактная поверхность крупнее
Схема не является расчётом соединения. Шаговое перемещение не изображает вращение резьбы.
Выберите обозначение на схеме или в таблице, чтобы увидеть пояснение.
Длина l измеряется от опорной поверхности головки до конца винта; головка не входит в l.
Граница резьбы зависит от согласованного фактического недореза; показана условно. Поле резьбы: 6g.
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Номинальный диаметр | 6 | — | — | мм | |
| Основной (крупный) — P = 1 мм | 1 | — | — | мм | |
| Длина | 20 | — | — | мм | |
| Диаметр головки | 10 | 9,85 | 10 | мм | Поле допуска h12. Расчёт: h12: отклонения -0.15 / +0 мм; пределы = номинал + отклонение. |
| Высота головки | 3,9 | 3,6 | 3,9 | мм | Поле допуска h14. Расчёт: h14: отклонения -0.3 / +0 мм; пределы = номинал + отклонение. |
| Ширина прямого шлица | 1,6 | 1,66 | 1,91 | мм | В ГОСТ 24669 обозначена b. Номинал является исходным размером поля C13/C14 и может быть меньше нижнего предела. Ширину измеряют по оси стержня у основания шлица. |
| Глубина прямого шлица | — | 1,8 | 2,3 | мм | В ГОСТ 24669 обозначена h. Глубину измеряют по оси стержня. |
| Радиус под головкой | — | 0,25 | — | мм | |
| Диаметр зоны сопряжения под головкой | — | — | 6,8 | мм | Зона пересечения криволинейного перехода с опорной плоскостью; не верхний предел радиуса. Для класса В при d≤2 в исходной таблице прочерк. |
| Сбег при заборной части инструмента 20° | — | — | 1,8 | мм | Сбег входит в недорез; суммировать x+a нельзя. Угол относится к инструменту, а не к углу фаски винта. |
| Сбег при заборной части инструмента 30° | — | — | 1,2 | мм | Сбег входит в недорез; суммировать x+a нельзя. Угол относится к инструменту, а не к углу фаски винта. |
| Сбег при заборной части инструмента 45° | — | — | 0,7 | мм | Сбег входит в недорез; суммировать x+a нельзя. Угол относится к инструменту, а не к углу фаски винта. |
| Нормальный недорез | — | — | 3 | мм | Выбрана категория недореза, его табличное значение является максимумом. Фактический a согласуют при изготовлении. |
| Фаска конца резьбы | 1 | — | — | мм | ГОСТ 10549, графа «для остальных деталей». Допускается угол 60° вместо 45°. При накатанной резьбе винтов А/В концевая фаска может отсутствовать по ГОСТ 1759.0, приложение 5, п.15; это технологический вариант, не отдельное исполнение стандарта. |
| Основной угол фаски | 45 | — | — | ° | Допускается 60°; отдельный численный допуск угла не раскрыт. |
| Наружный диаметр резьбы 6g | 6 | 5,794 | 5,974 | мм | Расчёт: es=-0.026 мм; T=0.18 мм; max=основной размер+es; min=max−T; основной d₂=d−3√3P/8 с округлением до 0,001 мм. |
| Средний диаметр резьбы 6g | 5,35 | 5,212 | 5,324 | мм | Расчёт: es=-0.026 мм; T=0.112 мм; max=основной размер+es; min=max−T; основной d₂=d−3√3P/8 с округлением до 0,001 мм. |
| Соосность головки и стержня | — | — | 0,44 | мм | Расчёт: 2IT13(D), диаметральное выражение |
| Симметричность шлица | — | — | 0,36 | мм | Расчёт: 2IT13(d), диаметральное выражение |
| Перпендикулярность опорной поверхности | — | — | 0,14 | мм | Расчёт: 0,0175×0,8D; округление до 0,01 мм |
| Уклон стенок шлица | — | — | 3 | ° | |
| Уклон боковой стенки головки | — | — | 5 | ° | |
| Радиус допустимой выпуклости дна шлица | — | 90 | — | мм | Технологически допускается также вогнутость по радиусу шлицевой пилы/фрезы; её числовой радиус не нормирован. |
| Дополнительное уменьшение D в направлении шлица | — | — | 0,6 | мм | Местное разрешение для направления шлица; не заменяет общий нижний предел D. |
| Остальные обработанные поверхности | — | — | 6,3 | мкм | |
| Стенки и дно шлица | — | — | 12,5 | мкм | |
| Торец стержня | — | — | 12,5 | мкм | Только для винтов, обработанных резанием; в остальных случаях не нормируется. |
| Длина от опорной поверхности головки | 20 | 19,58 | 20,42 | мм | Поле допуска js15. Расчёт: js15: отклонения -0.42 / +0.42 мм; пределы = номинал + отклонение. |
| Табличная длина для проверки перехода | 18 | — | — | мм | Переходная длина: b≤l<b+a_max (18≤20<21). Резьба по всей длине при фактическом a>l−b; иначе частичная. До уточнения a нельзя однозначно рисовать гладкую часть. |
Сопоставление DIN и ГОСТ
Общая карточка объединяет тип изделия. Совпадение отдельных чисел не подтверждает полную взаимозаменяемость документов.
DIN 84:1990-08: класс точности A, основный (крупный) шаг, 14 диаметров М1–М10. ГОСТ 1491-80: классы A и B, 18 диаметров М1–М20; для М8–М20 также предусмотрены указанные в таблице мелкие шаги.
Номинальная ширина шлица n у М4: DIN — 1,2 мм, ГОСТ — 1,0 мм; у М3,5: DIN — 1,0 мм, ГОСТ — 0,8 мм. Поэтому один контур и один набор допусков нельзя автоматически считать общими.
Варианты резьбы DIN и ГОСТ выбираются отдельно: Form A по DIN 962 не приравнивается к нормальной или удлинённой резьбе ГОСТ 1491. Часть ссылочных допусков DIN пока не подтверждена; численные пределы, которых нет в проверенном тексте, не подставляются.
Выберите размер для сравнения.
Полная таблица и ряд длин
Таблицы разделены по редакциям. В скобках после номинала — предельные значения; «—» не означает ноль.
ГОСТ 1491-80 · 1980; изменения №1 и №2
Полная матрица таблицы 2: M1–M20, основные (крупные) и предусмотренные мелкие шаги, классы А/В, нормальная/удлинённая резьба. Нормальный/уменьшенный недорез представлен явным технологическим выбором; в переходной зоне полная/частичная резьба зависит от фактического a. Полная производственная спецификация не заявляется.
Класс A; нормальная длина резьбы; нормальный недорез
| d, мм | P, мм | D, мм | k, мм | n, мм | t, мм | r, мм | dₐ, мм | x, мм | x, мм | x, мм | a, мм | z, мм | α, ° | d, мм | d₂, мм | T, мм | T, мм | T, мм | α, ° | β, ° | R, мм | ΔD, мм | Ra, мкм | Ra, мкм | Ra, мкм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Основной (крупный) — P = 0,25 мм | 2 (1,9…2) | 0,7 (0,56…0,7) | 0,25 (0,31…0,45) | 0,3…0,44 | ≥ 0,1 | ≤ 1,4 | ≤ 0,5 | ≤ 0,3 | ≤ 0,2 | ≤ 0,6 | 0,2 | 45 | 1 (0,915…0,982) | 0,838 (0,767…0,82) | ≤ 0,28 | ≤ 0,28 | ≤ 0,03 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,3 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 1,2 | Основной (крупный) — P = 0,25 мм | 2,3 (2,2…2,3) | 0,8 (0,66…0,8) | 0,3 (0,36…0,5) | 0,35…0,49 | ≥ 0,1 | ≤ 1,6 | ≤ 0,5 | ≤ 0,3 | ≤ 0,2 | ≤ 0,6 | 0,2 | 45 | 1,2 (1,115…1,182) | 1,038 (0,967…1,02) | ≤ 0,28 | ≤ 0,28 | ≤ 0,03 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,3 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 1,4 | Основной (крупный) — P = 0,3 мм | 2,6 (2,5…2,6) | 0,9 (0,76…0,9) | 0,3 (0,36…0,5) | 0,4…0,6 | ≥ 0,1 | ≤ 1,8 | ≤ 0,5 | ≤ 0,4 | ≤ 0,2 | ≤ 0,7 | 0,2 | 45 | 1,4 (1,307…1,382) | 1,205 (1,131…1,187) | ≤ 0,28 | ≤ 0,28 | ≤ 0,04 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,3 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 1,6 | Основной (крупный) — P = 0,35 мм | 3 (2,9…3) | 1 (0,86…1) | 0,4 (0,46…0,6) | 0,45…0,65 | ≥ 0,1 | ≤ 2 | ≤ 0,6 | ≤ 0,4 | ≤ 0,3 | ≤ 0,8 | 0,3 | 45 | 1,6 (1,496…1,581) | 1,373 (1,291…1,354) | ≤ 0,28 | ≤ 0,28 | ≤ 0,04 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,3 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 2 | Основной (крупный) — P = 0,4 мм | 3,8 (3,68…3,8) | 1,3 (1,16…1,3) | 0,5 (0,56…0,7) | 0,6…0,85 | ≥ 0,1 | ≤ 2,6 | ≤ 0,7 | ≤ 0,5 | ≤ 0,3 | ≤ 1 | 0,3 | 45 | 2 (1,886…1,981) | 1,74 (1,654…1,721) | ≤ 0,36 | ≤ 0,28 | ≤ 0,05 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,3 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 2,5 | Основной (крупный) — P = 0,45 мм | 4,5 (4,38…4,5) | 1,6 (1,46…1,6) | 0,6 (0,66…0,8) | 0,7…1 | ≥ 0,1 | ≤ 3,1 | ≤ 0,8 | ≤ 0,5 | ≤ 0,3 | ≤ 1 | 0,3 | 45 | 2,5 (2,38…2,48) | 2,208 (2,117…2,188) | ≤ 0,36 | ≤ 0,28 | ≤ 0,06 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 3 | Основной (крупный) — P = 0,5 мм | 5,5 (5,38…5,5) | 2 (1,86…2) | 0,8 (0,86…1) | 0,9…1,3 | ≥ 0,1 | ≤ 3,6 | ≤ 1 | ≤ 0,6 | ≤ 0,4 | ≤ 1,6 | 0,5 | 45 | 3 (2,874…2,98) | 2,675 (2,58…2,655) | ≤ 0,36 | ≤ 0,28 | ≤ 0,08 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 3,5 | Основной (крупный) — P = 0,6 мм | 6 (5,88…6) | 2,4 (2,26…2,4) | 0,8 (0,86…1) | 1…1,4 | ≥ 0,1 | ≤ 4,1 | ≤ 1,2 | ≤ 0,7 | ≤ 0,4 | ≤ 1,6 | 0,5 | 45 | 3,5 (3,354…3,479) | 3,11 (3,004…3,089) | ≤ 0,36 | ≤ 0,36 | ≤ 0,08 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 4 | Основной (крупный) — P = 0,7 мм | 7 (6,85…7) | 2,6 (2,46…2,6) | 1 (1,06…1,2) | 1,2…1,6 | ≥ 0,2 | ≤ 4,7 | ≤ 1,3 | ≤ 0,8 | ≤ 0,5 | ≤ 2 | 0,5 | 45 | 4 (3,838…3,978) | 3,545 (3,433…3,523) | ≤ 0,44 | ≤ 0,36 | ≤ 0,1 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 5 | Основной (крупный) — P = 0,8 мм | 8,5 (8,35…8,5) | 3,3 (3,12…3,3) | 1,2 (1,26…1,51) | 1,5…2 | ≥ 0,2 | ≤ 5,7 | ≤ 1,5 | ≤ 0,9 | ≤ 0,6 | ≤ 3 | 1 | 45 | 5 (4,826…4,976) | 4,48 (4,361…4,456) | ≤ 0,44 | ≤ 0,36 | ≤ 0,12 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 6 | Основной (крупный) — P = 1 мм | 10 (9,85…10) | 3,9 (3,6…3,9) | 1,6 (1,66…1,91) | 1,8…2,3 | ≥ 0,25 | ≤ 6,8 | ≤ 1,8 | ≤ 1,2 | ≤ 0,7 | ≤ 3 | 1 | 45 | 6 (5,794…5,974) | 5,35 (5,212…5,324) | ≤ 0,44 | ≤ 0,36 | ≤ 0,14 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 8 | Основной (крупный) — P = 1,25 мм | 13 (12,82…13) | 5 (4,7…5) | 2 (2,06…2,31) | 2,3…2,8 | ≥ 0,4 | ≤ 9,2 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | ≤ 4 | 1,6 | 45 | 8 (7,76…7,972) | 7,188 (7,042…7,16) | ≤ 0,54 | ≤ 0,44 | ≤ 0,18 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 8 | Мелкий — P = 1 мм | 13 (12,82…13) | 5 (4,7…5) | 2 (2,06…2,31) | 2,3…2,8 | ≥ 0,4 | ≤ 9,2 | ≤ 1,8 | ≤ 1,2 | ≤ 0,7 | ≤ 3 | 1 | 45 | 8 (7,794…7,974) | 7,35 (7,212…7,324) | ≤ 0,54 | ≤ 0,44 | ≤ 0,18 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 10 | Основной (крупный) — P = 1,5 мм | 16 (15,82…16) | 6 (5,7…6) | 2,5 (2,56…2,81) | 2,7…3,2 | ≥ 0,4 | ≤ 11,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 4 | 1,6 | 45 | 10 (9,732…9,968) | 9,026 (8,862…8,994) | ≤ 0,54 | ≤ 0,44 | ≤ 0,22 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 10 | Мелкий — P = 1,25 мм | 16 (15,82…16) | 6 (5,7…6) | 2,5 (2,56…2,81) | 2,7…3,2 | ≥ 0,4 | ≤ 11,2 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | ≤ 4 | 1,6 | 45 | 10 (9,76…9,972) | 9,188 (9,042…9,16) | ≤ 0,54 | ≤ 0,44 | ≤ 0,22 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 12 | Основной (крупный) — P = 1,75 мм | 18 (17,82…18) | 7 (6,64…7) | 3 (3,06…3,31) | 3,2…3,8 | ≥ 0,6 | ≤ 14,2 | ≤ 3,2 | ≤ 2 | ≤ 1,2 | ≤ 4 | 1,6 | 45 | 12 (11,701…11,966) | 10,863 (10,679…10,829) | ≤ 0,54 | ≤ 0,54 | ≤ 0,25 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 12 | Мелкий — P = 1,25 мм | 18 (17,82…18) | 7 (6,64…7) | 3 (3,06…3,31) | 3,2…3,8 | ≥ 0,6 | ≤ 14,2 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | ≤ 4 | 1,6 | 45 | 12 (11,76…11,972) | 11,188 (11,028…11,16) | ≤ 0,54 | ≤ 0,54 | ≤ 0,25 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 14 | Основной (крупный) — P = 2 мм | 21 (20,79…21) | 8 (7,64…8) | 3 (3,06…3,31) | 3,6…4,2 | ≥ 0,6 | ≤ 16,2 | ≤ 3,5 | ≤ 2,2 | ≤ 1,4 | ≤ 5 | 2 | 45 | 14 (13,682…13,962) | 12,701 (12,503…12,663) | ≤ 0,66 | ≤ 0,54 | ≤ 0,29 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 14 | Мелкий — P = 1,5 мм | 21 (20,79…21) | 8 (7,64…8) | 3 (3,06…3,31) | 3,6…4,2 | ≥ 0,6 | ≤ 16,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 4 | 1,6 | 45 | 14 (13,732…13,968) | 13,026 (12,854…12,994) | ≤ 0,66 | ≤ 0,54 | ≤ 0,29 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 16 | Основной (крупный) — P = 2 мм | 24 (23,79…24) | 9 (8,64…9) | 4 (4,07…4,37) | 4…4,6 | ≥ 0,6 | ≤ 18,2 | ≤ 3,5 | ≤ 2,2 | ≤ 1,4 | ≤ 5 | 2 | 45 | 16 (15,682…15,962) | 14,701 (14,503…14,663) | ≤ 0,66 | ≤ 0,54 | ≤ 0,34 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 16 | Мелкий — P = 1,5 мм | 24 (23,79…24) | 9 (8,64…9) | 4 (4,07…4,37) | 4…4,6 | ≥ 0,6 | ≤ 18,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 4 | 1,6 | 45 | 16 (15,732…15,968) | 15,026 (14,854…14,994) | ≤ 0,66 | ≤ 0,54 | ≤ 0,34 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 18 | Основной (крупный) — P = 2,5 мм | 27 (26,79…27) | 10 (9,64…10) | 4 (4,07…4,37) | 4,5…5,1 | ≥ 0,6 | ≤ 20,2 | ≤ 4,5 | ≤ 3 | ≤ 1,6 | ≤ 6 | 2,5 | 45 | 18 (17,623…17,958) | 16,376 (16,164…16,334) | ≤ 0,66 | ≤ 0,54 | ≤ 0,38 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 18 | Мелкий — P = 1,5 мм | 27 (26,79…27) | 10 (9,64…10) | 4 (4,07…4,37) | 4,5…5,1 | ≥ 0,6 | ≤ 20,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 4 | 1,6 | 45 | 18 (17,732…17,968) | 17,026 (16,854…16,994) | ≤ 0,66 | ≤ 0,54 | ≤ 0,38 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 20 | Основной (крупный) — P = 2,5 мм | 30 (29,79…30) | 11 (10,57…11) | 5 (5,07…5,37) | 5…5,6 | ≥ 0,8 | ≤ 22,4 | ≤ 4,5 | ≤ 3 | ≤ 1,6 | ≤ 6 | 2,5 | 45 | 20 (19,623…19,958) | 18,376 (18,164…18,334) | ≤ 0,66 | ≤ 0,66 | ≤ 0,42 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 20 | Мелкий — P = 1,5 мм | 30 (29,79…30) | 11 (10,57…11) | 5 (5,07…5,37) | 5…5,6 | ≥ 0,8 | ≤ 22,4 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 4 | 1,6 | 45 | 20 (19,732…19,968) | 19,026 (18,854…18,994) | ≤ 0,66 | ≤ 0,66 | ≤ 0,42 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
Обозначения колонок
- D, мм
- Диаметр головки
- k, мм
- Высота головки
- n, мм
- Ширина прямого шлица
- t, мм
- Глубина прямого шлица
- r, мм
- Радиус под головкой
- dₐ, мм
- Диаметр зоны сопряжения под головкой
- x, мм
- Сбег при заборной части инструмента 20°
- x, мм
- Сбег при заборной части инструмента 30°
- x, мм
- Сбег при заборной части инструмента 45°
- a, мм
- Нормальный недорез
- z, мм
- Фаска конца резьбы
- α, °
- Основной угол фаски
- d, мм
- Наружный диаметр резьбы 6g
- d₂, мм
- Средний диаметр резьбы 6g
- T, мм
- Соосность головки и стержня
- T, мм
- Симметричность шлица
- T, мм
- Перпендикулярность опорной поверхности
- α, °
- Уклон стенок шлица
- β, °
- Уклон боковой стенки головки
- R, мм
- Радиус допустимой выпуклости дна шлица
- ΔD, мм
- Дополнительное уменьшение D в направлении шлица
- Ra, мкм
- Остальные обработанные поверхности
- Ra, мкм
- Стенки и дно шлица
- Ra, мкм
- Торец стержня
Все допустимые длины и зависимые размеры (489)
| d, мм | P, мм | l, мм | l, мм | b, мм | d₁, мм | T, мм | d₁, мм | Резьба | Примечание |
|---|---|---|---|---|---|---|---|---|---|
| 1 | Основной (крупный) — P = 0,25 мм | 2 | 2 (1,8…2,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 2,5 | 2,5 (2,3…2,7) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 3 | 3 (2,8…3,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 3,5 | 3,5 (3,26…3,74) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 8 | 8 (7,71…8,29) | 8 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 9 | 9 (8,71…9,29) | 8 (8…8,5) | 1 (0,86…1) | ≤ 0,28 | Численно не задано | Неполная резьба | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 10 | 10 (9,71…10,29) | 8 (8…8,5) | 1 (0,86…1) | ≤ 0,28 | Численно не задано | Неполная резьба | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 2 | 2 (1,8…2,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 2,5 | 2,5 (2,3…2,7) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 3 | 3 (2,8…3,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 3,5 | 3,5 (3,26…3,74) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 9 | 9 (8,71…9,29) | 9 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 10 | 10 (9,71…10,29) | 9 (9…9,5) | 1,2 (1,06…1,2) | ≤ 0,28 | Численно не задано | Неполная резьба | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 11 | 11 (10,65…11,35) | 9 (9…9,5) | 1,2 (1,06…1,2) | ≤ 0,28 | Численно не задано | Неполная резьба | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 12 | 12 (11,65…12,35) | 9 (9…9,5) | 1,2 (1,06…1,2) | ≤ 0,28 | Численно не задано | Неполная резьба | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 2 | 2 (1,8…2,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 2,5 | 2,5 (2,3…2,7) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 3 | 3 (2,8…3,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 3,5 | 3,5 (3,26…3,74) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 9 | 9 (8,71…9,29) | 9 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 10 | 10 (9,71…10,29) | 9 (9…9,6) | 1,4 (1,26…1,4) | ≤ 0,28 | Численно не задано | Неполная резьба | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 11 | 11 (10,65…11,35) | 9 (9…9,6) | 1,4 (1,26…1,4) | ≤ 0,28 | Численно не задано | Неполная резьба | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 12 | 12 (11,65…12,35) | 9 (9…9,6) | 1,4 (1,26…1,4) | ≤ 0,28 | Численно не задано | Неполная резьба | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 2 | 2 (1,8…2,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 2,5 | 2,5 (2,3…2,7) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 3 | 3 (2,8…3,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 3,5 | 3,5 (3,26…3,74) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 9 | 9 (8,71…9,29) | 9 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 10 | 10 (9,71…10,29) | 9 (9…9,7) | 1,6 (1,46…1,6) | ≤ 0,28 | 1,35 (1,31…1,35) | Неполная резьба | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 11 | 11 (10,65…11,35) | 9 (9…9,7) | 1,6 (1,46…1,6) | ≤ 0,28 | 1,35 (1,31…1,35) | Неполная резьба | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 12 | 12 (11,65…12,35) | 9 (9…9,7) | 1,6 (1,46…1,6) | ≤ 0,28 | 1,35 (1,31…1,35) | Неполная резьба | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 13 | 13 (12,65…13,35) | 9 (9…9,7) | 1,6 (1,46…1,6) | ≤ 0,28 | 1,35 (1,31…1,35) | Неполная резьба | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 14 | 14 (13,65…14,35) | 9 (9…9,7) | 1,6 (1,46…1,6) | ≤ 0,28 | 1,35 (1,31…1,35) | Неполная резьба | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 16 | 16 (15,65…16,35) | 9 (9…9,7) | 1,6 (1,46…1,6) | ≤ 0,28 | 1,35 (1,31…1,35) | Неполная резьба | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 2,5 | 2,5 (2,3…2,7) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 3 | 3 (2,8…3,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 3,5 | 3,5 (3,26…3,74) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 10 | 10 (9,71…10,29) | 10 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 11 | 11 (10,65…11,35) | 10 (10…10,8) | 2 (1,86…2) | ≤ 0,28 | 1,71 (1,67…1,71) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 12 | 12 (11,65…12,35) | 10 (10…10,8) | 2 (1,86…2) | ≤ 0,28 | 1,71 (1,67…1,71) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 13 | 13 (12,65…13,35) | 10 (10…10,8) | 2 (1,86…2) | ≤ 0,28 | 1,71 (1,67…1,71) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 14 | 14 (13,65…14,35) | 10 (10…10,8) | 2 (1,86…2) | ≤ 0,28 | 1,71 (1,67…1,71) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 16 | 16 (15,65…16,35) | 10 (10…10,8) | 2 (1,86…2) | ≤ 0,28 | 1,71 (1,67…1,71) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 18 | 18 (17,65…18,35) | 10 (10…10,8) | 2 (1,86…2) | ≤ 0,28 | 1,71 (1,67…1,71) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 20 | 20 (19,58…20,42) | 10 (10…10,8) | 2 (1,86…2) | ≤ 0,28 | 1,71 (1,67…1,71) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 3 | 3 (2,8…3,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 3,5 | 3,5 (3,26…3,74) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 11 | 11 (10,65…11,35) | 11 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 12 | 12 (11,65…12,35) | 11 (11…11,9) | 2,5 (2,36…2,5) | ≤ 0,28 | 2,18 (2,13…2,18) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 13 | 13 (12,65…13,35) | 11 (11…11,9) | 2,5 (2,36…2,5) | ≤ 0,28 | 2,18 (2,13…2,18) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 14 | 14 (13,65…14,35) | 11 (11…11,9) | 2,5 (2,36…2,5) | ≤ 0,28 | 2,18 (2,13…2,18) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 16 | 16 (15,65…16,35) | 11 (11…11,9) | 2,5 (2,36…2,5) | ≤ 0,28 | 2,18 (2,13…2,18) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 18 | 18 (17,65…18,35) | 11 (11…11,9) | 2,5 (2,36…2,5) | ≤ 0,28 | 2,18 (2,13…2,18) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 20 | 20 (19,58…20,42) | 11 (11…11,9) | 2,5 (2,36…2,5) | ≤ 0,28 | 2,18 (2,13…2,18) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 22 | 22 (21,58…22,42) | 11 (11…11,9) | 2,5 (2,36…2,5) | ≤ 0,28 | 2,18 (2,13…2,18) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 25 | 25 (24,58…25,42) | 11 (11…11,9) | 2,5 (2,36…2,5) | ≤ 0,28 | 2,18 (2,13…2,18) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 3 | 3 (2,8…3,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 3,5 | 3,5 (3,26…3,74) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 11 | 11 (10,65…11,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 12 | 12 (11,65…12,35) | 12 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 13 | 13 (12,65…13,35) | 12 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 14 | 14 (13,65…14,35) | 12 (12…13) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 16 | 16 (15,65…16,35) | 12 (12…13) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 18 | 18 (17,65…18,35) | 12 (12…13) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 20 | 20 (19,58…20,42) | 12 (12…13) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 22 | 22 (21,58…22,42) | 12 (12…13) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 25 | 25 (24,58…25,42) | 12 (12…13) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 28 | 28 (27,58…28,42) | 12 (12…13) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 30 | 30 (29,58…30,42) | 12 (12…13) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 11 | 11 (10,65…11,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 13 | 13 (12,65…13,35) | 13 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 14 | 14 (13,65…14,35) | 13 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 16 | 16 (15,65…16,35) | 13 (13…14,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 18 | 18 (17,65…18,35) | 13 (13…14,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 20 | 20 (19,58…20,42) | 13 (13…14,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 22 | 22 (21,58…22,42) | 13 (13…14,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 25 | 25 (24,58…25,42) | 13 (13…14,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 28 | 28 (27,58…28,42) | 13 (13…14,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 30 | 30 (29,58…30,42) | 13 (13…14,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 32 | 32 (31,5…32,5) | 13 (13…14,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 35 | 35 (34,5…35,5) | 13 (13…14,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 11 | 11 (10,65…11,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 14 | 14 (13,65…14,35) | 14 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 16 | 16 (15,65…16,35) | 14 (14…15,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 18 | 18 (17,65…18,35) | 14 (14…15,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 20 | 20 (19,58…20,42) | 14 (14…15,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 22 | 22 (21,58…22,42) | 14 (14…15,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 25 | 25 (24,58…25,42) | 14 (14…15,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 28 | 28 (27,58…28,42) | 14 (14…15,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 30 | 30 (29,58…30,42) | 14 (14…15,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 32 | 32 (31,5…32,5) | 14 (14…15,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 35 | 35 (34,5…35,5) | 14 (14…15,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 38 | 38 (37,5…38,5) | 14 (14…15,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 40 | 40 (39,5…40,5) | 14 (14…15,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 11 | 11 (10,65…11,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 16 | 16 (15,65…16,35) | 16 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 18 | 18 (17,65…18,35) | 16 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 20 | 20 (19,58…20,42) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 22 | 22 (21,58…22,42) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 25 | 25 (24,58…25,42) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 28 | 28 (27,58…28,42) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 30 | 30 (29,58…30,42) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 32 | 32 (31,5…32,5) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 35 | 35 (34,5…35,5) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 38 | 38 (37,5…38,5) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 40 | 40 (39,5…40,5) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 42 | 42 (41,5…42,5) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 45 | 45 (44,5…45,5) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 48 | 48 (47,5…48,5) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 50 | 50 (49,5…50,5) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 6 | Основной (крупный) — P = 1 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 11 | 11 (10,65…11,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 16 | 16 (15,65…16,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 18 | 18 (17,65…18,35) | 18 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 20 | 20 (19,58…20,42) | 18 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 22 | 22 (21,58…22,42) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 25 | 25 (24,58…25,42) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 28 | 28 (27,58…28,42) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 30 | 30 (29,58…30,42) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 32 | 32 (31,5…32,5) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 35 | 35 (34,5…35,5) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 38 | 38 (37,5…38,5) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 40 | 40 (39,5…40,5) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 42 | 42 (41,5…42,5) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 45 | 45 (44,5…45,5) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 48 | 48 (47,5…48,5) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 50 | 50 (49,5…50,5) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 55 | 55 (54,4…55,6) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 60 | 60 (59,4…60,6) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 16 | 16 (15,65…16,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 22 | 22 (21,58…22,42) | 22 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 25 | 25 (24,58…25,42) | 22 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 28 | 28 (27,58…28,42) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 30 | 30 (29,58…30,42) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 32 | 32 (31,5…32,5) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 35 | 35 (34,5…35,5) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 38 | 38 (37,5…38,5) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 40 | 40 (39,5…40,5) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 42 | 42 (41,5…42,5) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 45 | 45 (44,5…45,5) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 48 | 48 (47,5…48,5) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 50 | 50 (49,5…50,5) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 55 | 55 (54,4…55,6) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 60 | 60 (59,4…60,6) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 65 | 65 (64,4…65,6) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 70 | 70 (69,4…70,6) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 75 | 75 (74,4…75,6) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 80 | 80 (79,4…80,6) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 16 | 16 (15,65…16,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 22 | 22 (21,58…22,42) | 22 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 25 | 25 (24,58…25,42) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 28 | 28 (27,58…28,42) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 30 | 30 (29,58…30,42) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 32 | 32 (31,5…32,5) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 35 | 35 (34,5…35,5) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 38 | 38 (37,5…38,5) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 40 | 40 (39,5…40,5) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 42 | 42 (41,5…42,5) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 45 | 45 (44,5…45,5) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 48 | 48 (47,5…48,5) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 50 | 50 (49,5…50,5) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 55 | 55 (54,4…55,6) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 60 | 60 (59,4…60,6) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 65 | 65 (64,4…65,6) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 70 | 70 (69,4…70,6) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 75 | 75 (74,4…75,6) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 80 | 80 (79,4…80,6) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 22 | 22 (21,58…22,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 28 | 28 (27,58…28,42) | 26 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 30 | 30 (29,58…30,42) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 32 | 32 (31,5…32,5) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 35 | 35 (34,5…35,5) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 38 | 38 (37,5…38,5) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 40 | 40 (39,5…40,5) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 42 | 42 (41,5…42,5) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 45 | 45 (44,5…45,5) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 48 | 48 (47,5…48,5) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 50 | 50 (49,5…50,5) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 55 | 55 (54,4…55,6) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 60 | 60 (59,4…60,6) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 65 | 65 (64,4…65,6) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 70 | 70 (69,4…70,6) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 75 | 75 (74,4…75,6) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 80 | 80 (79,4…80,6) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 85 | 85 (84,3…85,7) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 90 | 90 (89,3…90,7) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 95 | 95 (94,3…95,7) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 100 | 100 (99,3…100,7) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 22 | 22 (21,58…22,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 28 | 28 (27,58…28,42) | 26 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 30 | 30 (29,58…30,42) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 32 | 32 (31,5…32,5) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 35 | 35 (34,5…35,5) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 38 | 38 (37,5…38,5) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 40 | 40 (39,5…40,5) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 42 | 42 (41,5…42,5) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 45 | 45 (44,5…45,5) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 48 | 48 (47,5…48,5) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 50 | 50 (49,5…50,5) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 55 | 55 (54,4…55,6) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 60 | 60 (59,4…60,6) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 65 | 65 (64,4…65,6) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 70 | 70 (69,4…70,6) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 75 | 75 (74,4…75,6) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 80 | 80 (79,4…80,6) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 85 | 85 (84,3…85,7) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 90 | 90 (89,3…90,7) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 95 | 95 (94,3…95,7) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 100 | 100 (99,3…100,7) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 22 | 22 (21,58…22,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 28 | 28 (27,58…28,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 30 | 30 (29,58…30,42) | 30 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 32 | 32 (31,5…32,5) | 30 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 35 | 35 (34,5…35,5) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 38 | 38 (37,5…38,5) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 40 | 40 (39,5…40,5) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 42 | 42 (41,5…42,5) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 45 | 45 (44,5…45,5) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 48 | 48 (47,5…48,5) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 50 | 50 (49,5…50,5) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 55 | 55 (54,4…55,6) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 60 | 60 (59,4…60,6) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 65 | 65 (64,4…65,6) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 70 | 70 (69,4…70,6) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 75 | 75 (74,4…75,6) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 80 | 80 (79,4…80,6) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 85 | 85 (84,3…85,7) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 90 | 90 (89,3…90,7) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 95 | 95 (94,3…95,7) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 100 | 100 (99,3…100,7) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 22 | 22 (21,58…22,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 28 | 28 (27,58…28,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 30 | 30 (29,58…30,42) | 30 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 32 | 32 (31,5…32,5) | 30 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 35 | 35 (34,5…35,5) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 38 | 38 (37,5…38,5) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 40 | 40 (39,5…40,5) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 42 | 42 (41,5…42,5) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 45 | 45 (44,5…45,5) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 48 | 48 (47,5…48,5) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 50 | 50 (49,5…50,5) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 55 | 55 (54,4…55,6) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 60 | 60 (59,4…60,6) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 65 | 65 (64,4…65,6) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 70 | 70 (69,4…70,6) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 75 | 75 (74,4…75,6) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 80 | 80 (79,4…80,6) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 85 | 85 (84,3…85,7) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 90 | 90 (89,3…90,7) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 95 | 95 (94,3…95,7) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 100 | 100 (99,3…100,7) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 14 | Основной (крупный) — P = 2 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 28 | 28 (27,58…28,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 30 | 30 (29,58…30,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 35 | 35 (34,5…35,5) | 34 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 38 | 38 (37,5…38,5) | 34 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 40 | 40 (39,5…40,5) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 42 | 42 (41,5…42,5) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 45 | 45 (44,5…45,5) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 48 | 48 (47,5…48,5) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 50 | 50 (49,5…50,5) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 55 | 55 (54,4…55,6) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 60 | 60 (59,4…60,6) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 65 | 65 (64,4…65,6) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 70 | 70 (69,4…70,6) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 75 | 75 (74,4…75,6) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 80 | 80 (79,4…80,6) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 85 | 85 (84,3…85,7) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 90 | 90 (89,3…90,7) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 95 | 95 (94,3…95,7) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 100 | 100 (99,3…100,7) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 28 | 28 (27,58…28,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 30 | 30 (29,58…30,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 35 | 35 (34,5…35,5) | 34 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 38 | 38 (37,5…38,5) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 40 | 40 (39,5…40,5) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 42 | 42 (41,5…42,5) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 45 | 45 (44,5…45,5) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 48 | 48 (47,5…48,5) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 50 | 50 (49,5…50,5) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 55 | 55 (54,4…55,6) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 60 | 60 (59,4…60,6) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 65 | 65 (64,4…65,6) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 70 | 70 (69,4…70,6) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 75 | 75 (74,4…75,6) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 80 | 80 (79,4…80,6) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 85 | 85 (84,3…85,7) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 90 | 90 (89,3…90,7) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 95 | 95 (94,3…95,7) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 100 | 100 (99,3…100,7) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 16 | Основной (крупный) — P = 2 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 38 | 38 (37,5…38,5) | 38 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 40 | 40 (39,5…40,5) | 38 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 42 | 42 (41,5…42,5) | 38 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 45 | 45 (44,5…45,5) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 48 | 48 (47,5…48,5) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 50 | 50 (49,5…50,5) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 55 | 55 (54,4…55,6) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 60 | 60 (59,4…60,6) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 65 | 65 (64,4…65,6) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 70 | 70 (69,4…70,6) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 75 | 75 (74,4…75,6) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 80 | 80 (79,4…80,6) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 85 | 85 (84,3…85,7) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 90 | 90 (89,3…90,7) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 95 | 95 (94,3…95,7) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 100 | 100 (99,3…100,7) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 38 | 38 (37,5…38,5) | 38 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 40 | 40 (39,5…40,5) | 38 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 42 | 42 (41,5…42,5) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 45 | 45 (44,5…45,5) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 48 | 48 (47,5…48,5) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 50 | 50 (49,5…50,5) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 55 | 55 (54,4…55,6) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 60 | 60 (59,4…60,6) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 65 | 65 (64,4…65,6) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 70 | 70 (69,4…70,6) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 75 | 75 (74,4…75,6) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 80 | 80 (79,4…80,6) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 85 | 85 (84,3…85,7) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 90 | 90 (89,3…90,7) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 95 | 95 (94,3…95,7) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 100 | 100 (99,3…100,7) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 38 | 38 (37,5…38,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 40 | 40 (39,5…40,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 42 | 42 (41,5…42,5) | 42 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 45 | 45 (44,5…45,5) | 42 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 48 | 48 (47,5…48,5) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 50 | 50 (49,5…50,5) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 55 | 55 (54,4…55,6) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 60 | 60 (59,4…60,6) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 65 | 65 (64,4…65,6) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 70 | 70 (69,4…70,6) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 75 | 75 (74,4…75,6) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 80 | 80 (79,4…80,6) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 85 | 85 (84,3…85,7) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 90 | 90 (89,3…90,7) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 95 | 95 (94,3…95,7) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 100 | 100 (99,3…100,7) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 110 | 110 (109,3…110,7) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 38 | 38 (37,5…38,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 40 | 40 (39,5…40,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 42 | 42 (41,5…42,5) | 42 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 45 | 45 (44,5…45,5) | 42 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 48 | 48 (47,5…48,5) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 50 | 50 (49,5…50,5) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 55 | 55 (54,4…55,6) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 60 | 60 (59,4…60,6) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 65 | 65 (64,4…65,6) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 70 | 70 (69,4…70,6) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 75 | 75 (74,4…75,6) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 80 | 80 (79,4…80,6) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 85 | 85 (84,3…85,7) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 90 | 90 (89,3…90,7) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 95 | 95 (94,3…95,7) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 100 | 100 (99,3…100,7) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 110 | 110 (109,3…110,7) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 42 | 42 (41,5…42,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 45 | 45 (44,5…45,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 48 | 48 (47,5…48,5) | 46 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 50 | 50 (49,5…50,5) | 46 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 55 | 55 (54,4…55,6) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 60 | 60 (59,4…60,6) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 65 | 65 (64,4…65,6) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 70 | 70 (69,4…70,6) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 75 | 75 (74,4…75,6) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 80 | 80 (79,4…80,6) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 85 | 85 (84,3…85,7) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 90 | 90 (89,3…90,7) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 95 | 95 (94,3…95,7) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 100 | 100 (99,3…100,7) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 110 | 110 (109,3…110,7) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 120 | 120 (119,3…120,7) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 42 | 42 (41,5…42,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 45 | 45 (44,5…45,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 48 | 48 (47,5…48,5) | 46 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 50 | 50 (49,5…50,5) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 55 | 55 (54,4…55,6) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 60 | 60 (59,4…60,6) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 65 | 65 (64,4…65,6) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 70 | 70 (69,4…70,6) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 75 | 75 (74,4…75,6) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 80 | 80 (79,4…80,6) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 85 | 85 (84,3…85,7) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 90 | 90 (89,3…90,7) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 95 | 95 (94,3…95,7) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 100 | 100 (99,3…100,7) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 110 | 110 (109,3…110,7) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 120 | 120 (119,3…120,7) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
Класс A; нормальная длина резьбы; уменьшенный недорез
| d, мм | P, мм | D, мм | k, мм | n, мм | t, мм | r, мм | dₐ, мм | x, мм | x, мм | x, мм | a, мм | z, мм | α, ° | d, мм | d₂, мм | T, мм | T, мм | T, мм | α, ° | β, ° | R, мм | ΔD, мм | Ra, мкм | Ra, мкм | Ra, мкм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Основной (крупный) — P = 0,25 мм | 2 (1,9…2) | 0,7 (0,56…0,7) | 0,25 (0,31…0,45) | 0,3…0,44 | ≥ 0,1 | ≤ 1,4 | ≤ 0,5 | ≤ 0,3 | ≤ 0,2 | ≤ 0,5 | 0,2 | 45 | 1 (0,915…0,982) | 0,838 (0,767…0,82) | ≤ 0,28 | ≤ 0,28 | ≤ 0,03 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,3 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 1,2 | Основной (крупный) — P = 0,25 мм | 2,3 (2,2…2,3) | 0,8 (0,66…0,8) | 0,3 (0,36…0,5) | 0,35…0,49 | ≥ 0,1 | ≤ 1,6 | ≤ 0,5 | ≤ 0,3 | ≤ 0,2 | ≤ 0,5 | 0,2 | 45 | 1,2 (1,115…1,182) | 1,038 (0,967…1,02) | ≤ 0,28 | ≤ 0,28 | ≤ 0,03 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,3 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 1,4 | Основной (крупный) — P = 0,3 мм | 2,6 (2,5…2,6) | 0,9 (0,76…0,9) | 0,3 (0,36…0,5) | 0,4…0,6 | ≥ 0,1 | ≤ 1,8 | ≤ 0,5 | ≤ 0,4 | ≤ 0,2 | ≤ 0,5 | 0,2 | 45 | 1,4 (1,307…1,382) | 1,205 (1,131…1,187) | ≤ 0,28 | ≤ 0,28 | ≤ 0,04 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,3 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 1,6 | Основной (крупный) — P = 0,35 мм | 3 (2,9…3) | 1 (0,86…1) | 0,4 (0,46…0,6) | 0,45…0,65 | ≥ 0,1 | ≤ 2 | ≤ 0,6 | ≤ 0,4 | ≤ 0,3 | ≤ 0,6 | 0,3 | 45 | 1,6 (1,496…1,581) | 1,373 (1,291…1,354) | ≤ 0,28 | ≤ 0,28 | ≤ 0,04 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,3 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 2 | Основной (крупный) — P = 0,4 мм | 3,8 (3,68…3,8) | 1,3 (1,16…1,3) | 0,5 (0,56…0,7) | 0,6…0,85 | ≥ 0,1 | ≤ 2,6 | ≤ 0,7 | ≤ 0,5 | ≤ 0,3 | ≤ 0,8 | 0,3 | 45 | 2 (1,886…1,981) | 1,74 (1,654…1,721) | ≤ 0,36 | ≤ 0,28 | ≤ 0,05 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,3 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 2,5 | Основной (крупный) — P = 0,45 мм | 4,5 (4,38…4,5) | 1,6 (1,46…1,6) | 0,6 (0,66…0,8) | 0,7…1 | ≥ 0,1 | ≤ 3,1 | ≤ 0,8 | ≤ 0,5 | ≤ 0,3 | ≤ 0,8 | 0,3 | 45 | 2,5 (2,38…2,48) | 2,208 (2,117…2,188) | ≤ 0,36 | ≤ 0,28 | ≤ 0,06 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 3 | Основной (крупный) — P = 0,5 мм | 5,5 (5,38…5,5) | 2 (1,86…2) | 0,8 (0,86…1) | 0,9…1,3 | ≥ 0,1 | ≤ 3,6 | ≤ 1 | ≤ 0,6 | ≤ 0,4 | ≤ 1 | 0,5 | 45 | 3 (2,874…2,98) | 2,675 (2,58…2,655) | ≤ 0,36 | ≤ 0,28 | ≤ 0,08 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 3,5 | Основной (крупный) — P = 0,6 мм | 6 (5,88…6) | 2,4 (2,26…2,4) | 0,8 (0,86…1) | 1…1,4 | ≥ 0,1 | ≤ 4,1 | ≤ 1,2 | ≤ 0,7 | ≤ 0,4 | ≤ 1 | 0,5 | 45 | 3,5 (3,354…3,479) | 3,11 (3,004…3,089) | ≤ 0,36 | ≤ 0,36 | ≤ 0,08 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 4 | Основной (крупный) — P = 0,7 мм | 7 (6,85…7) | 2,6 (2,46…2,6) | 1 (1,06…1,2) | 1,2…1,6 | ≥ 0,2 | ≤ 4,7 | ≤ 1,3 | ≤ 0,8 | ≤ 0,5 | ≤ 1,6 | 0,5 | 45 | 4 (3,838…3,978) | 3,545 (3,433…3,523) | ≤ 0,44 | ≤ 0,36 | ≤ 0,1 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 5 | Основной (крупный) — P = 0,8 мм | 8,5 (8,35…8,5) | 3,3 (3,12…3,3) | 1,2 (1,26…1,51) | 1,5…2 | ≥ 0,2 | ≤ 5,7 | ≤ 1,5 | ≤ 0,9 | ≤ 0,6 | ≤ 1,6 | 1 | 45 | 5 (4,826…4,976) | 4,48 (4,361…4,456) | ≤ 0,44 | ≤ 0,36 | ≤ 0,12 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 6 | Основной (крупный) — P = 1 мм | 10 (9,85…10) | 3,9 (3,6…3,9) | 1,6 (1,66…1,91) | 1,8…2,3 | ≥ 0,25 | ≤ 6,8 | ≤ 1,8 | ≤ 1,2 | ≤ 0,7 | ≤ 2 | 1 | 45 | 6 (5,794…5,974) | 5,35 (5,212…5,324) | ≤ 0,44 | ≤ 0,36 | ≤ 0,14 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 8 | Основной (крупный) — P = 1,25 мм | 13 (12,82…13) | 5 (4,7…5) | 2 (2,06…2,31) | 2,3…2,8 | ≥ 0,4 | ≤ 9,2 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | ≤ 2,5 | 1,6 | 45 | 8 (7,76…7,972) | 7,188 (7,042…7,16) | ≤ 0,54 | ≤ 0,44 | ≤ 0,18 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 8 | Мелкий — P = 1 мм | 13 (12,82…13) | 5 (4,7…5) | 2 (2,06…2,31) | 2,3…2,8 | ≥ 0,4 | ≤ 9,2 | ≤ 1,8 | ≤ 1,2 | ≤ 0,7 | ≤ 2 | 1 | 45 | 8 (7,794…7,974) | 7,35 (7,212…7,324) | ≤ 0,54 | ≤ 0,44 | ≤ 0,18 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 10 | Основной (крупный) — P = 1,5 мм | 16 (15,82…16) | 6 (5,7…6) | 2,5 (2,56…2,81) | 2,7…3,2 | ≥ 0,4 | ≤ 11,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 2,5 | 1,6 | 45 | 10 (9,732…9,968) | 9,026 (8,862…8,994) | ≤ 0,54 | ≤ 0,44 | ≤ 0,22 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 10 | Мелкий — P = 1,25 мм | 16 (15,82…16) | 6 (5,7…6) | 2,5 (2,56…2,81) | 2,7…3,2 | ≥ 0,4 | ≤ 11,2 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | ≤ 2,5 | 1,6 | 45 | 10 (9,76…9,972) | 9,188 (9,042…9,16) | ≤ 0,54 | ≤ 0,44 | ≤ 0,22 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 12 | Основной (крупный) — P = 1,75 мм | 18 (17,82…18) | 7 (6,64…7) | 3 (3,06…3,31) | 3,2…3,8 | ≥ 0,6 | ≤ 14,2 | ≤ 3,2 | ≤ 2 | ≤ 1,2 | ≤ 2,5 | 1,6 | 45 | 12 (11,701…11,966) | 10,863 (10,679…10,829) | ≤ 0,54 | ≤ 0,54 | ≤ 0,25 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 12 | Мелкий — P = 1,25 мм | 18 (17,82…18) | 7 (6,64…7) | 3 (3,06…3,31) | 3,2…3,8 | ≥ 0,6 | ≤ 14,2 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | ≤ 2,5 | 1,6 | 45 | 12 (11,76…11,972) | 11,188 (11,028…11,16) | ≤ 0,54 | ≤ 0,54 | ≤ 0,25 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 14 | Основной (крупный) — P = 2 мм | 21 (20,79…21) | 8 (7,64…8) | 3 (3,06…3,31) | 3,6…4,2 | ≥ 0,6 | ≤ 16,2 | ≤ 3,5 | ≤ 2,2 | ≤ 1,4 | ≤ 3 | 2 | 45 | 14 (13,682…13,962) | 12,701 (12,503…12,663) | ≤ 0,66 | ≤ 0,54 | ≤ 0,29 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 14 | Мелкий — P = 1,5 мм | 21 (20,79…21) | 8 (7,64…8) | 3 (3,06…3,31) | 3,6…4,2 | ≥ 0,6 | ≤ 16,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 2,5 | 1,6 | 45 | 14 (13,732…13,968) | 13,026 (12,854…12,994) | ≤ 0,66 | ≤ 0,54 | ≤ 0,29 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 16 | Основной (крупный) — P = 2 мм | 24 (23,79…24) | 9 (8,64…9) | 4 (4,07…4,37) | 4…4,6 | ≥ 0,6 | ≤ 18,2 | ≤ 3,5 | ≤ 2,2 | ≤ 1,4 | ≤ 3 | 2 | 45 | 16 (15,682…15,962) | 14,701 (14,503…14,663) | ≤ 0,66 | ≤ 0,54 | ≤ 0,34 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 16 | Мелкий — P = 1,5 мм | 24 (23,79…24) | 9 (8,64…9) | 4 (4,07…4,37) | 4…4,6 | ≥ 0,6 | ≤ 18,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 2,5 | 1,6 | 45 | 16 (15,732…15,968) | 15,026 (14,854…14,994) | ≤ 0,66 | ≤ 0,54 | ≤ 0,34 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 18 | Основной (крупный) — P = 2,5 мм | 27 (26,79…27) | 10 (9,64…10) | 4 (4,07…4,37) | 4,5…5,1 | ≥ 0,6 | ≤ 20,2 | ≤ 4,5 | ≤ 3 | ≤ 1,6 | ≤ 4 | 2,5 | 45 | 18 (17,623…17,958) | 16,376 (16,164…16,334) | ≤ 0,66 | ≤ 0,54 | ≤ 0,38 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 18 | Мелкий — P = 1,5 мм | 27 (26,79…27) | 10 (9,64…10) | 4 (4,07…4,37) | 4,5…5,1 | ≥ 0,6 | ≤ 20,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 2,5 | 1,6 | 45 | 18 (17,732…17,968) | 17,026 (16,854…16,994) | ≤ 0,66 | ≤ 0,54 | ≤ 0,38 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 20 | Основной (крупный) — P = 2,5 мм | 30 (29,79…30) | 11 (10,57…11) | 5 (5,07…5,37) | 5…5,6 | ≥ 0,8 | ≤ 22,4 | ≤ 4,5 | ≤ 3 | ≤ 1,6 | ≤ 4 | 2,5 | 45 | 20 (19,623…19,958) | 18,376 (18,164…18,334) | ≤ 0,66 | ≤ 0,66 | ≤ 0,42 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 20 | Мелкий — P = 1,5 мм | 30 (29,79…30) | 11 (10,57…11) | 5 (5,07…5,37) | 5…5,6 | ≥ 0,8 | ≤ 22,4 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 2,5 | 1,6 | 45 | 20 (19,732…19,968) | 19,026 (18,854…18,994) | ≤ 0,66 | ≤ 0,66 | ≤ 0,42 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
Обозначения колонок
- D, мм
- Диаметр головки
- k, мм
- Высота головки
- n, мм
- Ширина прямого шлица
- t, мм
- Глубина прямого шлица
- r, мм
- Радиус под головкой
- dₐ, мм
- Диаметр зоны сопряжения под головкой
- x, мм
- Сбег при заборной части инструмента 20°
- x, мм
- Сбег при заборной части инструмента 30°
- x, мм
- Сбег при заборной части инструмента 45°
- a, мм
- Уменьшенный недорез
- z, мм
- Фаска конца резьбы
- α, °
- Основной угол фаски
- d, мм
- Наружный диаметр резьбы 6g
- d₂, мм
- Средний диаметр резьбы 6g
- T, мм
- Соосность головки и стержня
- T, мм
- Симметричность шлица
- T, мм
- Перпендикулярность опорной поверхности
- α, °
- Уклон стенок шлица
- β, °
- Уклон боковой стенки головки
- R, мм
- Радиус допустимой выпуклости дна шлица
- ΔD, мм
- Дополнительное уменьшение D в направлении шлица
- Ra, мкм
- Остальные обработанные поверхности
- Ra, мкм
- Стенки и дно шлица
- Ra, мкм
- Торец стержня
Все допустимые длины и зависимые размеры (489)
| d, мм | P, мм | l, мм | l, мм | b, мм | d₁, мм | T, мм | d₁, мм | Резьба | Примечание |
|---|---|---|---|---|---|---|---|---|---|
| 1 | Основной (крупный) — P = 0,25 мм | 2 | 2 (1,8…2,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 2,5 | 2,5 (2,3…2,7) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 3 | 3 (2,8…3,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 3,5 | 3,5 (3,26…3,74) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 8 | 8 (7,71…8,29) | 8 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 9 | 9 (8,71…9,29) | 8 (8…8,5) | 1 (0,86…1) | ≤ 0,28 | Численно не задано | Неполная резьба | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 10 | 10 (9,71…10,29) | 8 (8…8,5) | 1 (0,86…1) | ≤ 0,28 | Численно не задано | Неполная резьба | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 2 | 2 (1,8…2,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 2,5 | 2,5 (2,3…2,7) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 3 | 3 (2,8…3,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 3,5 | 3,5 (3,26…3,74) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 9 | 9 (8,71…9,29) | 9 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 10 | 10 (9,71…10,29) | 9 (9…9,5) | 1,2 (1,06…1,2) | ≤ 0,28 | Численно не задано | Неполная резьба | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 11 | 11 (10,65…11,35) | 9 (9…9,5) | 1,2 (1,06…1,2) | ≤ 0,28 | Численно не задано | Неполная резьба | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 12 | 12 (11,65…12,35) | 9 (9…9,5) | 1,2 (1,06…1,2) | ≤ 0,28 | Численно не задано | Неполная резьба | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 2 | 2 (1,8…2,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 2,5 | 2,5 (2,3…2,7) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 3 | 3 (2,8…3,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 3,5 | 3,5 (3,26…3,74) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 9 | 9 (8,71…9,29) | 9 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 10 | 10 (9,71…10,29) | 9 (9…9,6) | 1,4 (1,26…1,4) | ≤ 0,28 | Численно не задано | Неполная резьба | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 11 | 11 (10,65…11,35) | 9 (9…9,6) | 1,4 (1,26…1,4) | ≤ 0,28 | Численно не задано | Неполная резьба | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 12 | 12 (11,65…12,35) | 9 (9…9,6) | 1,4 (1,26…1,4) | ≤ 0,28 | Численно не задано | Неполная резьба | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 2 | 2 (1,8…2,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 2,5 | 2,5 (2,3…2,7) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 3 | 3 (2,8…3,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 3,5 | 3,5 (3,26…3,74) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 9 | 9 (8,71…9,29) | 9 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 10 | 10 (9,71…10,29) | 9 (9…9,7) | 1,6 (1,46…1,6) | ≤ 0,28 | 1,35 (1,31…1,35) | Неполная резьба | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 11 | 11 (10,65…11,35) | 9 (9…9,7) | 1,6 (1,46…1,6) | ≤ 0,28 | 1,35 (1,31…1,35) | Неполная резьба | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 12 | 12 (11,65…12,35) | 9 (9…9,7) | 1,6 (1,46…1,6) | ≤ 0,28 | 1,35 (1,31…1,35) | Неполная резьба | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 13 | 13 (12,65…13,35) | 9 (9…9,7) | 1,6 (1,46…1,6) | ≤ 0,28 | 1,35 (1,31…1,35) | Неполная резьба | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 14 | 14 (13,65…14,35) | 9 (9…9,7) | 1,6 (1,46…1,6) | ≤ 0,28 | 1,35 (1,31…1,35) | Неполная резьба | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 16 | 16 (15,65…16,35) | 9 (9…9,7) | 1,6 (1,46…1,6) | ≤ 0,28 | 1,35 (1,31…1,35) | Неполная резьба | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 2,5 | 2,5 (2,3…2,7) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 3 | 3 (2,8…3,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 3,5 | 3,5 (3,26…3,74) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 10 | 10 (9,71…10,29) | 10 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 11 | 11 (10,65…11,35) | 10 (10…10,8) | 2 (1,86…2) | ≤ 0,28 | 1,71 (1,67…1,71) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 12 | 12 (11,65…12,35) | 10 (10…10,8) | 2 (1,86…2) | ≤ 0,28 | 1,71 (1,67…1,71) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 13 | 13 (12,65…13,35) | 10 (10…10,8) | 2 (1,86…2) | ≤ 0,28 | 1,71 (1,67…1,71) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 14 | 14 (13,65…14,35) | 10 (10…10,8) | 2 (1,86…2) | ≤ 0,28 | 1,71 (1,67…1,71) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 16 | 16 (15,65…16,35) | 10 (10…10,8) | 2 (1,86…2) | ≤ 0,28 | 1,71 (1,67…1,71) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 18 | 18 (17,65…18,35) | 10 (10…10,8) | 2 (1,86…2) | ≤ 0,28 | 1,71 (1,67…1,71) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 20 | 20 (19,58…20,42) | 10 (10…10,8) | 2 (1,86…2) | ≤ 0,28 | 1,71 (1,67…1,71) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 3 | 3 (2,8…3,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 3,5 | 3,5 (3,26…3,74) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 11 | 11 (10,65…11,35) | 11 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 12 | 12 (11,65…12,35) | 11 (11…11,9) | 2,5 (2,36…2,5) | ≤ 0,28 | 2,18 (2,13…2,18) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 13 | 13 (12,65…13,35) | 11 (11…11,9) | 2,5 (2,36…2,5) | ≤ 0,28 | 2,18 (2,13…2,18) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 14 | 14 (13,65…14,35) | 11 (11…11,9) | 2,5 (2,36…2,5) | ≤ 0,28 | 2,18 (2,13…2,18) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 16 | 16 (15,65…16,35) | 11 (11…11,9) | 2,5 (2,36…2,5) | ≤ 0,28 | 2,18 (2,13…2,18) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 18 | 18 (17,65…18,35) | 11 (11…11,9) | 2,5 (2,36…2,5) | ≤ 0,28 | 2,18 (2,13…2,18) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 20 | 20 (19,58…20,42) | 11 (11…11,9) | 2,5 (2,36…2,5) | ≤ 0,28 | 2,18 (2,13…2,18) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 22 | 22 (21,58…22,42) | 11 (11…11,9) | 2,5 (2,36…2,5) | ≤ 0,28 | 2,18 (2,13…2,18) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 25 | 25 (24,58…25,42) | 11 (11…11,9) | 2,5 (2,36…2,5) | ≤ 0,28 | 2,18 (2,13…2,18) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 3 | 3 (2,8…3,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 3,5 | 3,5 (3,26…3,74) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 11 | 11 (10,65…11,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 12 | 12 (11,65…12,35) | 12 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 13 | 13 (12,65…13,35) | 12 (12…13) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 14 | 14 (13,65…14,35) | 12 (12…13) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 16 | 16 (15,65…16,35) | 12 (12…13) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 18 | 18 (17,65…18,35) | 12 (12…13) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 20 | 20 (19,58…20,42) | 12 (12…13) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 22 | 22 (21,58…22,42) | 12 (12…13) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 25 | 25 (24,58…25,42) | 12 (12…13) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 28 | 28 (27,58…28,42) | 12 (12…13) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 30 | 30 (29,58…30,42) | 12 (12…13) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 11 | 11 (10,65…11,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 13 | 13 (12,65…13,35) | 13 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 14 | 14 (13,65…14,35) | 13 (13…14,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 16 | 16 (15,65…16,35) | 13 (13…14,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 18 | 18 (17,65…18,35) | 13 (13…14,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 20 | 20 (19,58…20,42) | 13 (13…14,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 22 | 22 (21,58…22,42) | 13 (13…14,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 25 | 25 (24,58…25,42) | 13 (13…14,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 28 | 28 (27,58…28,42) | 13 (13…14,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 30 | 30 (29,58…30,42) | 13 (13…14,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 32 | 32 (31,5…32,5) | 13 (13…14,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 35 | 35 (34,5…35,5) | 13 (13…14,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 11 | 11 (10,65…11,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 14 | 14 (13,65…14,35) | 14 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 16 | 16 (15,65…16,35) | 14 (14…15,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 18 | 18 (17,65…18,35) | 14 (14…15,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 20 | 20 (19,58…20,42) | 14 (14…15,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 22 | 22 (21,58…22,42) | 14 (14…15,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 25 | 25 (24,58…25,42) | 14 (14…15,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 28 | 28 (27,58…28,42) | 14 (14…15,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 30 | 30 (29,58…30,42) | 14 (14…15,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 32 | 32 (31,5…32,5) | 14 (14…15,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 35 | 35 (34,5…35,5) | 14 (14…15,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 38 | 38 (37,5…38,5) | 14 (14…15,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 40 | 40 (39,5…40,5) | 14 (14…15,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 11 | 11 (10,65…11,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 16 | 16 (15,65…16,35) | 16 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 18 | 18 (17,65…18,35) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 20 | 20 (19,58…20,42) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 22 | 22 (21,58…22,42) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 25 | 25 (24,58…25,42) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 28 | 28 (27,58…28,42) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 30 | 30 (29,58…30,42) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 32 | 32 (31,5…32,5) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 35 | 35 (34,5…35,5) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 38 | 38 (37,5…38,5) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 40 | 40 (39,5…40,5) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 42 | 42 (41,5…42,5) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 45 | 45 (44,5…45,5) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 48 | 48 (47,5…48,5) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 50 | 50 (49,5…50,5) | 16 (16…17,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 6 | Основной (крупный) — P = 1 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 11 | 11 (10,65…11,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 16 | 16 (15,65…16,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 18 | 18 (17,65…18,35) | 18 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 20 | 20 (19,58…20,42) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 22 | 22 (21,58…22,42) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 25 | 25 (24,58…25,42) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 28 | 28 (27,58…28,42) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 30 | 30 (29,58…30,42) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 32 | 32 (31,5…32,5) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 35 | 35 (34,5…35,5) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 38 | 38 (37,5…38,5) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 40 | 40 (39,5…40,5) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 42 | 42 (41,5…42,5) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 45 | 45 (44,5…45,5) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 48 | 48 (47,5…48,5) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 50 | 50 (49,5…50,5) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 55 | 55 (54,4…55,6) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 60 | 60 (59,4…60,6) | 18 (18…20) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 16 | 16 (15,65…16,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 22 | 22 (21,58…22,42) | 22 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 25 | 25 (24,58…25,42) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 28 | 28 (27,58…28,42) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 30 | 30 (29,58…30,42) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 32 | 32 (31,5…32,5) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 35 | 35 (34,5…35,5) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 38 | 38 (37,5…38,5) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 40 | 40 (39,5…40,5) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 42 | 42 (41,5…42,5) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 45 | 45 (44,5…45,5) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 48 | 48 (47,5…48,5) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 50 | 50 (49,5…50,5) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 55 | 55 (54,4…55,6) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 60 | 60 (59,4…60,6) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 65 | 65 (64,4…65,6) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 70 | 70 (69,4…70,6) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 75 | 75 (74,4…75,6) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 80 | 80 (79,4…80,6) | 22 (22…24,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 16 | 16 (15,65…16,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 22 | 22 (21,58…22,42) | 22 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 25 | 25 (24,58…25,42) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 28 | 28 (27,58…28,42) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 30 | 30 (29,58…30,42) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 32 | 32 (31,5…32,5) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 35 | 35 (34,5…35,5) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 38 | 38 (37,5…38,5) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 40 | 40 (39,5…40,5) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 42 | 42 (41,5…42,5) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 45 | 45 (44,5…45,5) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 48 | 48 (47,5…48,5) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 50 | 50 (49,5…50,5) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 55 | 55 (54,4…55,6) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 60 | 60 (59,4…60,6) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 65 | 65 (64,4…65,6) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 70 | 70 (69,4…70,6) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 75 | 75 (74,4…75,6) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 80 | 80 (79,4…80,6) | 22 (22…24) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 22 | 22 (21,58…22,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 28 | 28 (27,58…28,42) | 26 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 30 | 30 (29,58…30,42) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 32 | 32 (31,5…32,5) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 35 | 35 (34,5…35,5) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 38 | 38 (37,5…38,5) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 40 | 40 (39,5…40,5) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 42 | 42 (41,5…42,5) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 45 | 45 (44,5…45,5) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 48 | 48 (47,5…48,5) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 50 | 50 (49,5…50,5) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 55 | 55 (54,4…55,6) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 60 | 60 (59,4…60,6) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 65 | 65 (64,4…65,6) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 70 | 70 (69,4…70,6) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 75 | 75 (74,4…75,6) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 80 | 80 (79,4…80,6) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 85 | 85 (84,3…85,7) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 90 | 90 (89,3…90,7) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 95 | 95 (94,3…95,7) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 100 | 100 (99,3…100,7) | 26 (26…29) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 22 | 22 (21,58…22,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 28 | 28 (27,58…28,42) | 26 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 30 | 30 (29,58…30,42) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 32 | 32 (31,5…32,5) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 35 | 35 (34,5…35,5) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 38 | 38 (37,5…38,5) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 40 | 40 (39,5…40,5) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 42 | 42 (41,5…42,5) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 45 | 45 (44,5…45,5) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 48 | 48 (47,5…48,5) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 50 | 50 (49,5…50,5) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 55 | 55 (54,4…55,6) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 60 | 60 (59,4…60,6) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 65 | 65 (64,4…65,6) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 70 | 70 (69,4…70,6) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 75 | 75 (74,4…75,6) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 80 | 80 (79,4…80,6) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 85 | 85 (84,3…85,7) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 90 | 90 (89,3…90,7) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 95 | 95 (94,3…95,7) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 100 | 100 (99,3…100,7) | 26 (26…28,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 22 | 22 (21,58…22,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 28 | 28 (27,58…28,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 30 | 30 (29,58…30,42) | 30 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 32 | 32 (31,5…32,5) | 30 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 35 | 35 (34,5…35,5) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 38 | 38 (37,5…38,5) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 40 | 40 (39,5…40,5) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 42 | 42 (41,5…42,5) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 45 | 45 (44,5…45,5) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 48 | 48 (47,5…48,5) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 50 | 50 (49,5…50,5) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 55 | 55 (54,4…55,6) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 60 | 60 (59,4…60,6) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 65 | 65 (64,4…65,6) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 70 | 70 (69,4…70,6) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 75 | 75 (74,4…75,6) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 80 | 80 (79,4…80,6) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 85 | 85 (84,3…85,7) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 90 | 90 (89,3…90,7) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 95 | 95 (94,3…95,7) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 100 | 100 (99,3…100,7) | 30 (30…33,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 22 | 22 (21,58…22,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 28 | 28 (27,58…28,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 30 | 30 (29,58…30,42) | 30 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 32 | 32 (31,5…32,5) | 30 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 35 | 35 (34,5…35,5) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 38 | 38 (37,5…38,5) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 40 | 40 (39,5…40,5) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 42 | 42 (41,5…42,5) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 45 | 45 (44,5…45,5) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 48 | 48 (47,5…48,5) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 50 | 50 (49,5…50,5) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 55 | 55 (54,4…55,6) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 60 | 60 (59,4…60,6) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 65 | 65 (64,4…65,6) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 70 | 70 (69,4…70,6) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 75 | 75 (74,4…75,6) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 80 | 80 (79,4…80,6) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 85 | 85 (84,3…85,7) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 90 | 90 (89,3…90,7) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 95 | 95 (94,3…95,7) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 100 | 100 (99,3…100,7) | 30 (30…32,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 14 | Основной (крупный) — P = 2 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 28 | 28 (27,58…28,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 30 | 30 (29,58…30,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 35 | 35 (34,5…35,5) | 34 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 38 | 38 (37,5…38,5) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 40 | 40 (39,5…40,5) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 42 | 42 (41,5…42,5) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 45 | 45 (44,5…45,5) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 48 | 48 (47,5…48,5) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 50 | 50 (49,5…50,5) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 55 | 55 (54,4…55,6) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 60 | 60 (59,4…60,6) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 65 | 65 (64,4…65,6) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 70 | 70 (69,4…70,6) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 75 | 75 (74,4…75,6) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 80 | 80 (79,4…80,6) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 85 | 85 (84,3…85,7) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 90 | 90 (89,3…90,7) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 95 | 95 (94,3…95,7) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 100 | 100 (99,3…100,7) | 34 (34…38) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 28 | 28 (27,58…28,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 30 | 30 (29,58…30,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 35 | 35 (34,5…35,5) | 34 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 38 | 38 (37,5…38,5) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 40 | 40 (39,5…40,5) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 42 | 42 (41,5…42,5) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 45 | 45 (44,5…45,5) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 48 | 48 (47,5…48,5) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 50 | 50 (49,5…50,5) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 55 | 55 (54,4…55,6) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 60 | 60 (59,4…60,6) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 65 | 65 (64,4…65,6) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 70 | 70 (69,4…70,6) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 75 | 75 (74,4…75,6) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 80 | 80 (79,4…80,6) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 85 | 85 (84,3…85,7) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 90 | 90 (89,3…90,7) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 95 | 95 (94,3…95,7) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 100 | 100 (99,3…100,7) | 34 (34…37) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 16 | Основной (крупный) — P = 2 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 38 | 38 (37,5…38,5) | 38 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 40 | 40 (39,5…40,5) | 38 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 42 | 42 (41,5…42,5) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 45 | 45 (44,5…45,5) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 48 | 48 (47,5…48,5) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 50 | 50 (49,5…50,5) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 55 | 55 (54,4…55,6) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 60 | 60 (59,4…60,6) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 65 | 65 (64,4…65,6) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 70 | 70 (69,4…70,6) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 75 | 75 (74,4…75,6) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 80 | 80 (79,4…80,6) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 85 | 85 (84,3…85,7) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 90 | 90 (89,3…90,7) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 95 | 95 (94,3…95,7) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 100 | 100 (99,3…100,7) | 38 (38…42) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 38 | 38 (37,5…38,5) | 38 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 40 | 40 (39,5…40,5) | 38 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 42 | 42 (41,5…42,5) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 45 | 45 (44,5…45,5) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 48 | 48 (47,5…48,5) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 50 | 50 (49,5…50,5) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 55 | 55 (54,4…55,6) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 60 | 60 (59,4…60,6) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 65 | 65 (64,4…65,6) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 70 | 70 (69,4…70,6) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 75 | 75 (74,4…75,6) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 80 | 80 (79,4…80,6) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 85 | 85 (84,3…85,7) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 90 | 90 (89,3…90,7) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 95 | 95 (94,3…95,7) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 100 | 100 (99,3…100,7) | 38 (38…41) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 38 | 38 (37,5…38,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 40 | 40 (39,5…40,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 42 | 42 (41,5…42,5) | 42 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 45 | 45 (44,5…45,5) | 42 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 48 | 48 (47,5…48,5) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 50 | 50 (49,5…50,5) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 55 | 55 (54,4…55,6) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 60 | 60 (59,4…60,6) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 65 | 65 (64,4…65,6) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 70 | 70 (69,4…70,6) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 75 | 75 (74,4…75,6) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 80 | 80 (79,4…80,6) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 85 | 85 (84,3…85,7) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 90 | 90 (89,3…90,7) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 95 | 95 (94,3…95,7) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 100 | 100 (99,3…100,7) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 110 | 110 (109,3…110,7) | 42 (42…47) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 38 | 38 (37,5…38,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 40 | 40 (39,5…40,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 42 | 42 (41,5…42,5) | 42 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 45 | 45 (44,5…45,5) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 48 | 48 (47,5…48,5) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 50 | 50 (49,5…50,5) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 55 | 55 (54,4…55,6) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 60 | 60 (59,4…60,6) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 65 | 65 (64,4…65,6) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 70 | 70 (69,4…70,6) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 75 | 75 (74,4…75,6) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 80 | 80 (79,4…80,6) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 85 | 85 (84,3…85,7) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 90 | 90 (89,3…90,7) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 95 | 95 (94,3…95,7) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 100 | 100 (99,3…100,7) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 110 | 110 (109,3…110,7) | 42 (42…45) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 42 | 42 (41,5…42,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 45 | 45 (44,5…45,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 48 | 48 (47,5…48,5) | 46 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 50 | 50 (49,5…50,5) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 55 | 55 (54,4…55,6) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 60 | 60 (59,4…60,6) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 65 | 65 (64,4…65,6) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 70 | 70 (69,4…70,6) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 75 | 75 (74,4…75,6) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 80 | 80 (79,4…80,6) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 85 | 85 (84,3…85,7) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 90 | 90 (89,3…90,7) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 95 | 95 (94,3…95,7) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 100 | 100 (99,3…100,7) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 110 | 110 (109,3…110,7) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 120 | 120 (119,3…120,7) | 46 (46…51) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 42 | 42 (41,5…42,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 45 | 45 (44,5…45,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 48 | 48 (47,5…48,5) | 46 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 50 | 50 (49,5…50,5) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 55 | 55 (54,4…55,6) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 60 | 60 (59,4…60,6) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 65 | 65 (64,4…65,6) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 70 | 70 (69,4…70,6) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 75 | 75 (74,4…75,6) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 80 | 80 (79,4…80,6) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 85 | 85 (84,3…85,7) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 90 | 90 (89,3…90,7) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 95 | 95 (94,3…95,7) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 100 | 100 (99,3…100,7) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 110 | 110 (109,3…110,7) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 120 | 120 (119,3…120,7) | 46 (46…49) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
Класс A; удлинённая длина резьбы; нормальный недорез
| d, мм | P, мм | D, мм | k, мм | n, мм | t, мм | r, мм | dₐ, мм | x, мм | x, мм | x, мм | a, мм | z, мм | α, ° | d, мм | d₂, мм | T, мм | T, мм | T, мм | α, ° | β, ° | R, мм | ΔD, мм | Ra, мкм | Ra, мкм | Ra, мкм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | Основной (крупный) — P = 0,4 мм | 3,8 (3,68…3,8) | 1,3 (1,16…1,3) | 0,5 (0,56…0,7) | 0,6…0,85 | ≥ 0,1 | ≤ 2,6 | ≤ 0,7 | ≤ 0,5 | ≤ 0,3 | ≤ 1 | 0,3 | 45 | 2 (1,886…1,981) | 1,74 (1,654…1,721) | ≤ 0,36 | ≤ 0,28 | ≤ 0,05 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,3 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 2,5 | Основной (крупный) — P = 0,45 мм | 4,5 (4,38…4,5) | 1,6 (1,46…1,6) | 0,6 (0,66…0,8) | 0,7…1 | ≥ 0,1 | ≤ 3,1 | ≤ 0,8 | ≤ 0,5 | ≤ 0,3 | ≤ 1 | 0,3 | 45 | 2,5 (2,38…2,48) | 2,208 (2,117…2,188) | ≤ 0,36 | ≤ 0,28 | ≤ 0,06 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 3 | Основной (крупный) — P = 0,5 мм | 5,5 (5,38…5,5) | 2 (1,86…2) | 0,8 (0,86…1) | 0,9…1,3 | ≥ 0,1 | ≤ 3,6 | ≤ 1 | ≤ 0,6 | ≤ 0,4 | ≤ 1,6 | 0,5 | 45 | 3 (2,874…2,98) | 2,675 (2,58…2,655) | ≤ 0,36 | ≤ 0,28 | ≤ 0,08 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 3,5 | Основной (крупный) — P = 0,6 мм | 6 (5,88…6) | 2,4 (2,26…2,4) | 0,8 (0,86…1) | 1…1,4 | ≥ 0,1 | ≤ 4,1 | ≤ 1,2 | ≤ 0,7 | ≤ 0,4 | ≤ 1,6 | 0,5 | 45 | 3,5 (3,354…3,479) | 3,11 (3,004…3,089) | ≤ 0,36 | ≤ 0,36 | ≤ 0,08 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 4 | Основной (крупный) — P = 0,7 мм | 7 (6,85…7) | 2,6 (2,46…2,6) | 1 (1,06…1,2) | 1,2…1,6 | ≥ 0,2 | ≤ 4,7 | ≤ 1,3 | ≤ 0,8 | ≤ 0,5 | ≤ 2 | 0,5 | 45 | 4 (3,838…3,978) | 3,545 (3,433…3,523) | ≤ 0,44 | ≤ 0,36 | ≤ 0,1 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 5 | Основной (крупный) — P = 0,8 мм | 8,5 (8,35…8,5) | 3,3 (3,12…3,3) | 1,2 (1,26…1,51) | 1,5…2 | ≥ 0,2 | ≤ 5,7 | ≤ 1,5 | ≤ 0,9 | ≤ 0,6 | ≤ 3 | 1 | 45 | 5 (4,826…4,976) | 4,48 (4,361…4,456) | ≤ 0,44 | ≤ 0,36 | ≤ 0,12 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 6 | Основной (крупный) — P = 1 мм | 10 (9,85…10) | 3,9 (3,6…3,9) | 1,6 (1,66…1,91) | 1,8…2,3 | ≥ 0,25 | ≤ 6,8 | ≤ 1,8 | ≤ 1,2 | ≤ 0,7 | ≤ 3 | 1 | 45 | 6 (5,794…5,974) | 5,35 (5,212…5,324) | ≤ 0,44 | ≤ 0,36 | ≤ 0,14 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 8 | Основной (крупный) — P = 1,25 мм | 13 (12,82…13) | 5 (4,7…5) | 2 (2,06…2,31) | 2,3…2,8 | ≥ 0,4 | ≤ 9,2 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | ≤ 4 | 1,6 | 45 | 8 (7,76…7,972) | 7,188 (7,042…7,16) | ≤ 0,54 | ≤ 0,44 | ≤ 0,18 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 8 | Мелкий — P = 1 мм | 13 (12,82…13) | 5 (4,7…5) | 2 (2,06…2,31) | 2,3…2,8 | ≥ 0,4 | ≤ 9,2 | ≤ 1,8 | ≤ 1,2 | ≤ 0,7 | ≤ 3 | 1 | 45 | 8 (7,794…7,974) | 7,35 (7,212…7,324) | ≤ 0,54 | ≤ 0,44 | ≤ 0,18 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 10 | Основной (крупный) — P = 1,5 мм | 16 (15,82…16) | 6 (5,7…6) | 2,5 (2,56…2,81) | 2,7…3,2 | ≥ 0,4 | ≤ 11,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 4 | 1,6 | 45 | 10 (9,732…9,968) | 9,026 (8,862…8,994) | ≤ 0,54 | ≤ 0,44 | ≤ 0,22 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 10 | Мелкий — P = 1,25 мм | 16 (15,82…16) | 6 (5,7…6) | 2,5 (2,56…2,81) | 2,7…3,2 | ≥ 0,4 | ≤ 11,2 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | ≤ 4 | 1,6 | 45 | 10 (9,76…9,972) | 9,188 (9,042…9,16) | ≤ 0,54 | ≤ 0,44 | ≤ 0,22 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 12 | Основной (крупный) — P = 1,75 мм | 18 (17,82…18) | 7 (6,64…7) | 3 (3,06…3,31) | 3,2…3,8 | ≥ 0,6 | ≤ 14,2 | ≤ 3,2 | ≤ 2 | ≤ 1,2 | ≤ 4 | 1,6 | 45 | 12 (11,701…11,966) | 10,863 (10,679…10,829) | ≤ 0,54 | ≤ 0,54 | ≤ 0,25 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 12 | Мелкий — P = 1,25 мм | 18 (17,82…18) | 7 (6,64…7) | 3 (3,06…3,31) | 3,2…3,8 | ≥ 0,6 | ≤ 14,2 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | ≤ 4 | 1,6 | 45 | 12 (11,76…11,972) | 11,188 (11,028…11,16) | ≤ 0,54 | ≤ 0,54 | ≤ 0,25 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 14 | Основной (крупный) — P = 2 мм | 21 (20,79…21) | 8 (7,64…8) | 3 (3,06…3,31) | 3,6…4,2 | ≥ 0,6 | ≤ 16,2 | ≤ 3,5 | ≤ 2,2 | ≤ 1,4 | ≤ 5 | 2 | 45 | 14 (13,682…13,962) | 12,701 (12,503…12,663) | ≤ 0,66 | ≤ 0,54 | ≤ 0,29 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 14 | Мелкий — P = 1,5 мм | 21 (20,79…21) | 8 (7,64…8) | 3 (3,06…3,31) | 3,6…4,2 | ≥ 0,6 | ≤ 16,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 4 | 1,6 | 45 | 14 (13,732…13,968) | 13,026 (12,854…12,994) | ≤ 0,66 | ≤ 0,54 | ≤ 0,29 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 16 | Основной (крупный) — P = 2 мм | 24 (23,79…24) | 9 (8,64…9) | 4 (4,07…4,37) | 4…4,6 | ≥ 0,6 | ≤ 18,2 | ≤ 3,5 | ≤ 2,2 | ≤ 1,4 | ≤ 5 | 2 | 45 | 16 (15,682…15,962) | 14,701 (14,503…14,663) | ≤ 0,66 | ≤ 0,54 | ≤ 0,34 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 16 | Мелкий — P = 1,5 мм | 24 (23,79…24) | 9 (8,64…9) | 4 (4,07…4,37) | 4…4,6 | ≥ 0,6 | ≤ 18,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 4 | 1,6 | 45 | 16 (15,732…15,968) | 15,026 (14,854…14,994) | ≤ 0,66 | ≤ 0,54 | ≤ 0,34 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 18 | Основной (крупный) — P = 2,5 мм | 27 (26,79…27) | 10 (9,64…10) | 4 (4,07…4,37) | 4,5…5,1 | ≥ 0,6 | ≤ 20,2 | ≤ 4,5 | ≤ 3 | ≤ 1,6 | ≤ 6 | 2,5 | 45 | 18 (17,623…17,958) | 16,376 (16,164…16,334) | ≤ 0,66 | ≤ 0,54 | ≤ 0,38 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 18 | Мелкий — P = 1,5 мм | 27 (26,79…27) | 10 (9,64…10) | 4 (4,07…4,37) | 4,5…5,1 | ≥ 0,6 | ≤ 20,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 4 | 1,6 | 45 | 18 (17,732…17,968) | 17,026 (16,854…16,994) | ≤ 0,66 | ≤ 0,54 | ≤ 0,38 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 20 | Основной (крупный) — P = 2,5 мм | 30 (29,79…30) | 11 (10,57…11) | 5 (5,07…5,37) | 5…5,6 | ≥ 0,8 | ≤ 22,4 | ≤ 4,5 | ≤ 3 | ≤ 1,6 | ≤ 6 | 2,5 | 45 | 20 (19,623…19,958) | 18,376 (18,164…18,334) | ≤ 0,66 | ≤ 0,66 | ≤ 0,42 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 20 | Мелкий — P = 1,5 мм | 30 (29,79…30) | 11 (10,57…11) | 5 (5,07…5,37) | 5…5,6 | ≥ 0,8 | ≤ 22,4 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 4 | 1,6 | 45 | 20 (19,732…19,968) | 19,026 (18,854…18,994) | ≤ 0,66 | ≤ 0,66 | ≤ 0,42 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
Обозначения колонок
- D, мм
- Диаметр головки
- k, мм
- Высота головки
- n, мм
- Ширина прямого шлица
- t, мм
- Глубина прямого шлица
- r, мм
- Радиус под головкой
- dₐ, мм
- Диаметр зоны сопряжения под головкой
- x, мм
- Сбег при заборной части инструмента 20°
- x, мм
- Сбег при заборной части инструмента 30°
- x, мм
- Сбег при заборной части инструмента 45°
- a, мм
- Нормальный недорез
- z, мм
- Фаска конца резьбы
- α, °
- Основной угол фаски
- d, мм
- Наружный диаметр резьбы 6g
- d₂, мм
- Средний диаметр резьбы 6g
- T, мм
- Соосность головки и стержня
- T, мм
- Симметричность шлица
- T, мм
- Перпендикулярность опорной поверхности
- α, °
- Уклон стенок шлица
- β, °
- Уклон боковой стенки головки
- R, мм
- Радиус допустимой выпуклости дна шлица
- ΔD, мм
- Дополнительное уменьшение D в направлении шлица
- Ra, мкм
- Остальные обработанные поверхности
- Ra, мкм
- Стенки и дно шлица
- Ra, мкм
- Торец стержня
Все допустимые длины и зависимые размеры (436)
| d, мм | P, мм | l, мм | l, мм | b, мм | d₁, мм | T, мм | d₁, мм | Резьба | Примечание |
|---|---|---|---|---|---|---|---|---|---|
| 2 | Основной (крупный) — P = 0,4 мм | 2,5 | 2,5 (2,3…2,7) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 3 | 3 (2,8…3,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 3,5 | 3,5 (3,26…3,74) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 11 | 11 (10,65…11,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 16 | 16 (15,65…16,35) | 16 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 18 | 18 (17,65…18,35) | 16 (16…16,8) | 2 (1,86…2) | ≤ 0,28 | 1,71 (1,67…1,71) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 20 | 20 (19,58…20,42) | 16 (16…16,8) | 2 (1,86…2) | ≤ 0,28 | 1,71 (1,67…1,71) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 3 | 3 (2,8…3,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 3,5 | 3,5 (3,26…3,74) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 11 | 11 (10,65…11,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 16 | 16 (15,65…16,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 18 | 18 (17,65…18,35) | 18 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 20 | 20 (19,58…20,42) | 18 (18…18,9) | 2,5 (2,36…2,5) | ≤ 0,28 | 2,18 (2,13…2,18) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 22 | 22 (21,58…22,42) | 18 (18…18,9) | 2,5 (2,36…2,5) | ≤ 0,28 | 2,18 (2,13…2,18) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 25 | 25 (24,58…25,42) | 18 (18…18,9) | 2,5 (2,36…2,5) | ≤ 0,28 | 2,18 (2,13…2,18) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 3 | 3 (2,8…3,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 3,5 | 3,5 (3,26…3,74) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 11 | 11 (10,65…11,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 16 | 16 (15,65…16,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 20 | 20 (19,58…20,42) | 19 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 22 | 22 (21,58…22,42) | 19 (19…20) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 25 | 25 (24,58…25,42) | 19 (19…20) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 28 | 28 (27,58…28,42) | 19 (19…20) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 30 | 30 (29,58…30,42) | 19 (19…20) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 11 | 11 (10,65…11,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 16 | 16 (15,65…16,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 20 | 20 (19,58…20,42) | 20 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 22 | 22 (21,58…22,42) | 20 (20…21,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 25 | 25 (24,58…25,42) | 20 (20…21,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 28 | 28 (27,58…28,42) | 20 (20…21,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 30 | 30 (29,58…30,42) | 20 (20…21,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 32 | 32 (31,5…32,5) | 20 (20…21,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 35 | 35 (34,5…35,5) | 20 (20…21,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 11 | 11 (10,65…11,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 16 | 16 (15,65…16,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 22 | 22 (21,58…22,42) | 22 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 25 | 25 (24,58…25,42) | 22 (22…23,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 28 | 28 (27,58…28,42) | 22 (22…23,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 30 | 30 (29,58…30,42) | 22 (22…23,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 32 | 32 (31,5…32,5) | 22 (22…23,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 35 | 35 (34,5…35,5) | 22 (22…23,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 38 | 38 (37,5…38,5) | 22 (22…23,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 40 | 40 (39,5…40,5) | 22 (22…23,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 11 | 11 (10,65…11,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 16 | 16 (15,65…16,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 22 | 22 (21,58…22,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 25 | 25 (24,58…25,42) | 25 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 28 | 28 (27,58…28,42) | 25 (25…26,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 30 | 30 (29,58…30,42) | 25 (25…26,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 32 | 32 (31,5…32,5) | 25 (25…26,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 35 | 35 (34,5…35,5) | 25 (25…26,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 38 | 38 (37,5…38,5) | 25 (25…26,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 40 | 40 (39,5…40,5) | 25 (25…26,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 42 | 42 (41,5…42,5) | 25 (25…26,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 45 | 45 (44,5…45,5) | 25 (25…26,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 48 | 48 (47,5…48,5) | 25 (25…26,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 50 | 50 (49,5…50,5) | 25 (25…26,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 6 | Основной (крупный) — P = 1 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 11 | 11 (10,65…11,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 16 | 16 (15,65…16,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 22 | 22 (21,58…22,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 28 | 28 (27,58…28,42) | 28 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 30 | 30 (29,58…30,42) | 28 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 32 | 32 (31,5…32,5) | 28 (28…30) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 35 | 35 (34,5…35,5) | 28 (28…30) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 38 | 38 (37,5…38,5) | 28 (28…30) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 40 | 40 (39,5…40,5) | 28 (28…30) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 42 | 42 (41,5…42,5) | 28 (28…30) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 45 | 45 (44,5…45,5) | 28 (28…30) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 48 | 48 (47,5…48,5) | 28 (28…30) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 50 | 50 (49,5…50,5) | 28 (28…30) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 55 | 55 (54,4…55,6) | 28 (28…30) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 60 | 60 (59,4…60,6) | 28 (28…30) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 16 | 16 (15,65…16,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 22 | 22 (21,58…22,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 28 | 28 (27,58…28,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 30 | 30 (29,58…30,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 35 | 35 (34,5…35,5) | 34 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 38 | 38 (37,5…38,5) | 34 (34…36,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 40 | 40 (39,5…40,5) | 34 (34…36,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 42 | 42 (41,5…42,5) | 34 (34…36,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 45 | 45 (44,5…45,5) | 34 (34…36,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 48 | 48 (47,5…48,5) | 34 (34…36,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 50 | 50 (49,5…50,5) | 34 (34…36,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 55 | 55 (54,4…55,6) | 34 (34…36,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 60 | 60 (59,4…60,6) | 34 (34…36,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 65 | 65 (64,4…65,6) | 34 (34…36,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 70 | 70 (69,4…70,6) | 34 (34…36,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 75 | 75 (74,4…75,6) | 34 (34…36,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 80 | 80 (79,4…80,6) | 34 (34…36,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 16 | 16 (15,65…16,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 22 | 22 (21,58…22,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 28 | 28 (27,58…28,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 30 | 30 (29,58…30,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 35 | 35 (34,5…35,5) | 34 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 38 | 38 (37,5…38,5) | 34 (34…36) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 40 | 40 (39,5…40,5) | 34 (34…36) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 42 | 42 (41,5…42,5) | 34 (34…36) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 45 | 45 (44,5…45,5) | 34 (34…36) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 48 | 48 (47,5…48,5) | 34 (34…36) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 50 | 50 (49,5…50,5) | 34 (34…36) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 55 | 55 (54,4…55,6) | 34 (34…36) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 60 | 60 (59,4…60,6) | 34 (34…36) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 65 | 65 (64,4…65,6) | 34 (34…36) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 70 | 70 (69,4…70,6) | 34 (34…36) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 75 | 75 (74,4…75,6) | 34 (34…36) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 80 | 80 (79,4…80,6) | 34 (34…36) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 22 | 22 (21,58…22,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 28 | 28 (27,58…28,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 30 | 30 (29,58…30,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 38 | 38 (37,5…38,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 40 | 40 (39,5…40,5) | 40 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 42 | 42 (41,5…42,5) | 40 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 45 | 45 (44,5…45,5) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 48 | 48 (47,5…48,5) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 50 | 50 (49,5…50,5) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 55 | 55 (54,4…55,6) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 60 | 60 (59,4…60,6) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 65 | 65 (64,4…65,6) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 70 | 70 (69,4…70,6) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 75 | 75 (74,4…75,6) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 80 | 80 (79,4…80,6) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 85 | 85 (84,3…85,7) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 90 | 90 (89,3…90,7) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 95 | 95 (94,3…95,7) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 100 | 100 (99,3…100,7) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 22 | 22 (21,58…22,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 28 | 28 (27,58…28,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 30 | 30 (29,58…30,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 38 | 38 (37,5…38,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 40 | 40 (39,5…40,5) | 40 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 42 | 42 (41,5…42,5) | 40 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 45 | 45 (44,5…45,5) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 48 | 48 (47,5…48,5) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 50 | 50 (49,5…50,5) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 55 | 55 (54,4…55,6) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 60 | 60 (59,4…60,6) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 65 | 65 (64,4…65,6) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 70 | 70 (69,4…70,6) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 75 | 75 (74,4…75,6) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 80 | 80 (79,4…80,6) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 85 | 85 (84,3…85,7) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 90 | 90 (89,3…90,7) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 95 | 95 (94,3…95,7) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 100 | 100 (99,3…100,7) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 22 | 22 (21,58…22,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 28 | 28 (27,58…28,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 30 | 30 (29,58…30,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 38 | 38 (37,5…38,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 40 | 40 (39,5…40,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 42 | 42 (41,5…42,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 45 | 45 (44,5…45,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 48 | 48 (47,5…48,5) | 46 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 50 | 50 (49,5…50,5) | 46 (46…49,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 55 | 55 (54,4…55,6) | 46 (46…49,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 60 | 60 (59,4…60,6) | 46 (46…49,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 65 | 65 (64,4…65,6) | 46 (46…49,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 70 | 70 (69,4…70,6) | 46 (46…49,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 75 | 75 (74,4…75,6) | 46 (46…49,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 80 | 80 (79,4…80,6) | 46 (46…49,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 85 | 85 (84,3…85,7) | 46 (46…49,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 90 | 90 (89,3…90,7) | 46 (46…49,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 95 | 95 (94,3…95,7) | 46 (46…49,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 100 | 100 (99,3…100,7) | 46 (46…49,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 22 | 22 (21,58…22,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 28 | 28 (27,58…28,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 30 | 30 (29,58…30,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 38 | 38 (37,5…38,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 40 | 40 (39,5…40,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 42 | 42 (41,5…42,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 45 | 45 (44,5…45,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 48 | 48 (47,5…48,5) | 46 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 50 | 50 (49,5…50,5) | 46 (46…48,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 55 | 55 (54,4…55,6) | 46 (46…48,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 60 | 60 (59,4…60,6) | 46 (46…48,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 65 | 65 (64,4…65,6) | 46 (46…48,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 70 | 70 (69,4…70,6) | 46 (46…48,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 75 | 75 (74,4…75,6) | 46 (46…48,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 80 | 80 (79,4…80,6) | 46 (46…48,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 85 | 85 (84,3…85,7) | 46 (46…48,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 90 | 90 (89,3…90,7) | 46 (46…48,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 95 | 95 (94,3…95,7) | 46 (46…48,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 100 | 100 (99,3…100,7) | 46 (46…48,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 14 | Основной (крупный) — P = 2 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 28 | 28 (27,58…28,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 30 | 30 (29,58…30,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 38 | 38 (37,5…38,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 40 | 40 (39,5…40,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 42 | 42 (41,5…42,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 45 | 45 (44,5…45,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 48 | 48 (47,5…48,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 50 | 50 (49,5…50,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 55 | 55 (54,4…55,6) | 52 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 60 | 60 (59,4…60,6) | 52 (52…56) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 65 | 65 (64,4…65,6) | 52 (52…56) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 70 | 70 (69,4…70,6) | 52 (52…56) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 75 | 75 (74,4…75,6) | 52 (52…56) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 80 | 80 (79,4…80,6) | 52 (52…56) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 85 | 85 (84,3…85,7) | 52 (52…56) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 90 | 90 (89,3…90,7) | 52 (52…56) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 95 | 95 (94,3…95,7) | 52 (52…56) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 100 | 100 (99,3…100,7) | 52 (52…56) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 28 | 28 (27,58…28,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 30 | 30 (29,58…30,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 38 | 38 (37,5…38,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 40 | 40 (39,5…40,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 42 | 42 (41,5…42,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 45 | 45 (44,5…45,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 48 | 48 (47,5…48,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 50 | 50 (49,5…50,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 55 | 55 (54,4…55,6) | 52 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 60 | 60 (59,4…60,6) | 52 (52…55) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 65 | 65 (64,4…65,6) | 52 (52…55) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 70 | 70 (69,4…70,6) | 52 (52…55) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 75 | 75 (74,4…75,6) | 52 (52…55) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 80 | 80 (79,4…80,6) | 52 (52…55) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 85 | 85 (84,3…85,7) | 52 (52…55) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 90 | 90 (89,3…90,7) | 52 (52…55) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 95 | 95 (94,3…95,7) | 52 (52…55) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 100 | 100 (99,3…100,7) | 52 (52…55) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 16 | Основной (крупный) — P = 2 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 38 | 38 (37,5…38,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 40 | 40 (39,5…40,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 42 | 42 (41,5…42,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 45 | 45 (44,5…45,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 48 | 48 (47,5…48,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 50 | 50 (49,5…50,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 55 | 55 (54,4…55,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 60 | 60 (59,4…60,6) | 58 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 65 | 65 (64,4…65,6) | 58 (58…62) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 70 | 70 (69,4…70,6) | 58 (58…62) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 75 | 75 (74,4…75,6) | 58 (58…62) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 80 | 80 (79,4…80,6) | 58 (58…62) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 85 | 85 (84,3…85,7) | 58 (58…62) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 90 | 90 (89,3…90,7) | 58 (58…62) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 95 | 95 (94,3…95,7) | 58 (58…62) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 100 | 100 (99,3…100,7) | 58 (58…62) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 38 | 38 (37,5…38,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 40 | 40 (39,5…40,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 42 | 42 (41,5…42,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 45 | 45 (44,5…45,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 48 | 48 (47,5…48,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 50 | 50 (49,5…50,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 55 | 55 (54,4…55,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 60 | 60 (59,4…60,6) | 58 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 65 | 65 (64,4…65,6) | 58 (58…61) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 70 | 70 (69,4…70,6) | 58 (58…61) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 75 | 75 (74,4…75,6) | 58 (58…61) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 80 | 80 (79,4…80,6) | 58 (58…61) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 85 | 85 (84,3…85,7) | 58 (58…61) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 90 | 90 (89,3…90,7) | 58 (58…61) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 95 | 95 (94,3…95,7) | 58 (58…61) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 100 | 100 (99,3…100,7) | 58 (58…61) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 38 | 38 (37,5…38,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 40 | 40 (39,5…40,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 42 | 42 (41,5…42,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 45 | 45 (44,5…45,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 48 | 48 (47,5…48,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 50 | 50 (49,5…50,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 55 | 55 (54,4…55,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 60 | 60 (59,4…60,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 65 | 65 (64,4…65,6) | 64 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 70 | 70 (69,4…70,6) | 64 (64…69) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 75 | 75 (74,4…75,6) | 64 (64…69) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 80 | 80 (79,4…80,6) | 64 (64…69) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 85 | 85 (84,3…85,7) | 64 (64…69) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 90 | 90 (89,3…90,7) | 64 (64…69) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 95 | 95 (94,3…95,7) | 64 (64…69) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 100 | 100 (99,3…100,7) | 64 (64…69) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 110 | 110 (109,3…110,7) | 64 (64…69) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 38 | 38 (37,5…38,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 40 | 40 (39,5…40,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 42 | 42 (41,5…42,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 45 | 45 (44,5…45,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 48 | 48 (47,5…48,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 50 | 50 (49,5…50,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 55 | 55 (54,4…55,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 60 | 60 (59,4…60,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 65 | 65 (64,4…65,6) | 64 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 70 | 70 (69,4…70,6) | 64 (64…67) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 75 | 75 (74,4…75,6) | 64 (64…67) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 80 | 80 (79,4…80,6) | 64 (64…67) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 85 | 85 (84,3…85,7) | 64 (64…67) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 90 | 90 (89,3…90,7) | 64 (64…67) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 95 | 95 (94,3…95,7) | 64 (64…67) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 100 | 100 (99,3…100,7) | 64 (64…67) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 110 | 110 (109,3…110,7) | 64 (64…67) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 42 | 42 (41,5…42,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 45 | 45 (44,5…45,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 48 | 48 (47,5…48,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 50 | 50 (49,5…50,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 55 | 55 (54,4…55,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 60 | 60 (59,4…60,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 65 | 65 (64,4…65,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 70 | 70 (69,4…70,6) | 70 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 75 | 75 (74,4…75,6) | 70 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 80 | 80 (79,4…80,6) | 70 (70…75) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 85 | 85 (84,3…85,7) | 70 (70…75) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 90 | 90 (89,3…90,7) | 70 (70…75) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 95 | 95 (94,3…95,7) | 70 (70…75) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 100 | 100 (99,3…100,7) | 70 (70…75) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 110 | 110 (109,3…110,7) | 70 (70…75) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 120 | 120 (119,3…120,7) | 70 (70…75) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 42 | 42 (41,5…42,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 45 | 45 (44,5…45,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 48 | 48 (47,5…48,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 50 | 50 (49,5…50,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 55 | 55 (54,4…55,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 60 | 60 (59,4…60,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 65 | 65 (64,4…65,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 70 | 70 (69,4…70,6) | 70 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 75 | 75 (74,4…75,6) | 70 (70…73) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 80 | 80 (79,4…80,6) | 70 (70…73) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 85 | 85 (84,3…85,7) | 70 (70…73) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 90 | 90 (89,3…90,7) | 70 (70…73) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 95 | 95 (94,3…95,7) | 70 (70…73) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 100 | 100 (99,3…100,7) | 70 (70…73) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 110 | 110 (109,3…110,7) | 70 (70…73) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 120 | 120 (119,3…120,7) | 70 (70…73) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
Класс A; удлинённая длина резьбы; уменьшенный недорез
| d, мм | P, мм | D, мм | k, мм | n, мм | t, мм | r, мм | dₐ, мм | x, мм | x, мм | x, мм | a, мм | z, мм | α, ° | d, мм | d₂, мм | T, мм | T, мм | T, мм | α, ° | β, ° | R, мм | ΔD, мм | Ra, мкм | Ra, мкм | Ra, мкм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | Основной (крупный) — P = 0,4 мм | 3,8 (3,68…3,8) | 1,3 (1,16…1,3) | 0,5 (0,56…0,7) | 0,6…0,85 | ≥ 0,1 | ≤ 2,6 | ≤ 0,7 | ≤ 0,5 | ≤ 0,3 | ≤ 0,8 | 0,3 | 45 | 2 (1,886…1,981) | 1,74 (1,654…1,721) | ≤ 0,36 | ≤ 0,28 | ≤ 0,05 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,3 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 2,5 | Основной (крупный) — P = 0,45 мм | 4,5 (4,38…4,5) | 1,6 (1,46…1,6) | 0,6 (0,66…0,8) | 0,7…1 | ≥ 0,1 | ≤ 3,1 | ≤ 0,8 | ≤ 0,5 | ≤ 0,3 | ≤ 0,8 | 0,3 | 45 | 2,5 (2,38…2,48) | 2,208 (2,117…2,188) | ≤ 0,36 | ≤ 0,28 | ≤ 0,06 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 3 | Основной (крупный) — P = 0,5 мм | 5,5 (5,38…5,5) | 2 (1,86…2) | 0,8 (0,86…1) | 0,9…1,3 | ≥ 0,1 | ≤ 3,6 | ≤ 1 | ≤ 0,6 | ≤ 0,4 | ≤ 1 | 0,5 | 45 | 3 (2,874…2,98) | 2,675 (2,58…2,655) | ≤ 0,36 | ≤ 0,28 | ≤ 0,08 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 3,5 | Основной (крупный) — P = 0,6 мм | 6 (5,88…6) | 2,4 (2,26…2,4) | 0,8 (0,86…1) | 1…1,4 | ≥ 0,1 | ≤ 4,1 | ≤ 1,2 | ≤ 0,7 | ≤ 0,4 | ≤ 1 | 0,5 | 45 | 3,5 (3,354…3,479) | 3,11 (3,004…3,089) | ≤ 0,36 | ≤ 0,36 | ≤ 0,08 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 4 | Основной (крупный) — P = 0,7 мм | 7 (6,85…7) | 2,6 (2,46…2,6) | 1 (1,06…1,2) | 1,2…1,6 | ≥ 0,2 | ≤ 4,7 | ≤ 1,3 | ≤ 0,8 | ≤ 0,5 | ≤ 1,6 | 0,5 | 45 | 4 (3,838…3,978) | 3,545 (3,433…3,523) | ≤ 0,44 | ≤ 0,36 | ≤ 0,1 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 5 | Основной (крупный) — P = 0,8 мм | 8,5 (8,35…8,5) | 3,3 (3,12…3,3) | 1,2 (1,26…1,51) | 1,5…2 | ≥ 0,2 | ≤ 5,7 | ≤ 1,5 | ≤ 0,9 | ≤ 0,6 | ≤ 1,6 | 1 | 45 | 5 (4,826…4,976) | 4,48 (4,361…4,456) | ≤ 0,44 | ≤ 0,36 | ≤ 0,12 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 6 | Основной (крупный) — P = 1 мм | 10 (9,85…10) | 3,9 (3,6…3,9) | 1,6 (1,66…1,91) | 1,8…2,3 | ≥ 0,25 | ≤ 6,8 | ≤ 1,8 | ≤ 1,2 | ≤ 0,7 | ≤ 2 | 1 | 45 | 6 (5,794…5,974) | 5,35 (5,212…5,324) | ≤ 0,44 | ≤ 0,36 | ≤ 0,14 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 8 | Основной (крупный) — P = 1,25 мм | 13 (12,82…13) | 5 (4,7…5) | 2 (2,06…2,31) | 2,3…2,8 | ≥ 0,4 | ≤ 9,2 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | ≤ 2,5 | 1,6 | 45 | 8 (7,76…7,972) | 7,188 (7,042…7,16) | ≤ 0,54 | ≤ 0,44 | ≤ 0,18 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 8 | Мелкий — P = 1 мм | 13 (12,82…13) | 5 (4,7…5) | 2 (2,06…2,31) | 2,3…2,8 | ≥ 0,4 | ≤ 9,2 | ≤ 1,8 | ≤ 1,2 | ≤ 0,7 | ≤ 2 | 1 | 45 | 8 (7,794…7,974) | 7,35 (7,212…7,324) | ≤ 0,54 | ≤ 0,44 | ≤ 0,18 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 10 | Основной (крупный) — P = 1,5 мм | 16 (15,82…16) | 6 (5,7…6) | 2,5 (2,56…2,81) | 2,7…3,2 | ≥ 0,4 | ≤ 11,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 2,5 | 1,6 | 45 | 10 (9,732…9,968) | 9,026 (8,862…8,994) | ≤ 0,54 | ≤ 0,44 | ≤ 0,22 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 10 | Мелкий — P = 1,25 мм | 16 (15,82…16) | 6 (5,7…6) | 2,5 (2,56…2,81) | 2,7…3,2 | ≥ 0,4 | ≤ 11,2 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | ≤ 2,5 | 1,6 | 45 | 10 (9,76…9,972) | 9,188 (9,042…9,16) | ≤ 0,54 | ≤ 0,44 | ≤ 0,22 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 12 | Основной (крупный) — P = 1,75 мм | 18 (17,82…18) | 7 (6,64…7) | 3 (3,06…3,31) | 3,2…3,8 | ≥ 0,6 | ≤ 14,2 | ≤ 3,2 | ≤ 2 | ≤ 1,2 | ≤ 2,5 | 1,6 | 45 | 12 (11,701…11,966) | 10,863 (10,679…10,829) | ≤ 0,54 | ≤ 0,54 | ≤ 0,25 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 12 | Мелкий — P = 1,25 мм | 18 (17,82…18) | 7 (6,64…7) | 3 (3,06…3,31) | 3,2…3,8 | ≥ 0,6 | ≤ 14,2 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | ≤ 2,5 | 1,6 | 45 | 12 (11,76…11,972) | 11,188 (11,028…11,16) | ≤ 0,54 | ≤ 0,54 | ≤ 0,25 | ≤ 3 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 14 | Основной (крупный) — P = 2 мм | 21 (20,79…21) | 8 (7,64…8) | 3 (3,06…3,31) | 3,6…4,2 | ≥ 0,6 | ≤ 16,2 | ≤ 3,5 | ≤ 2,2 | ≤ 1,4 | ≤ 3 | 2 | 45 | 14 (13,682…13,962) | 12,701 (12,503…12,663) | ≤ 0,66 | ≤ 0,54 | ≤ 0,29 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 14 | Мелкий — P = 1,5 мм | 21 (20,79…21) | 8 (7,64…8) | 3 (3,06…3,31) | 3,6…4,2 | ≥ 0,6 | ≤ 16,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 2,5 | 1,6 | 45 | 14 (13,732…13,968) | 13,026 (12,854…12,994) | ≤ 0,66 | ≤ 0,54 | ≤ 0,29 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 16 | Основной (крупный) — P = 2 мм | 24 (23,79…24) | 9 (8,64…9) | 4 (4,07…4,37) | 4…4,6 | ≥ 0,6 | ≤ 18,2 | ≤ 3,5 | ≤ 2,2 | ≤ 1,4 | ≤ 3 | 2 | 45 | 16 (15,682…15,962) | 14,701 (14,503…14,663) | ≤ 0,66 | ≤ 0,54 | ≤ 0,34 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 16 | Мелкий — P = 1,5 мм | 24 (23,79…24) | 9 (8,64…9) | 4 (4,07…4,37) | 4…4,6 | ≥ 0,6 | ≤ 18,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 2,5 | 1,6 | 45 | 16 (15,732…15,968) | 15,026 (14,854…14,994) | ≤ 0,66 | ≤ 0,54 | ≤ 0,34 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 18 | Основной (крупный) — P = 2,5 мм | 27 (26,79…27) | 10 (9,64…10) | 4 (4,07…4,37) | 4,5…5,1 | ≥ 0,6 | ≤ 20,2 | ≤ 4,5 | ≤ 3 | ≤ 1,6 | ≤ 4 | 2,5 | 45 | 18 (17,623…17,958) | 16,376 (16,164…16,334) | ≤ 0,66 | ≤ 0,54 | ≤ 0,38 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 18 | Мелкий — P = 1,5 мм | 27 (26,79…27) | 10 (9,64…10) | 4 (4,07…4,37) | 4,5…5,1 | ≥ 0,6 | ≤ 20,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 2,5 | 1,6 | 45 | 18 (17,732…17,968) | 17,026 (16,854…16,994) | ≤ 0,66 | ≤ 0,54 | ≤ 0,38 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 20 | Основной (крупный) — P = 2,5 мм | 30 (29,79…30) | 11 (10,57…11) | 5 (5,07…5,37) | 5…5,6 | ≥ 0,8 | ≤ 22,4 | ≤ 4,5 | ≤ 3 | ≤ 1,6 | ≤ 4 | 2,5 | 45 | 20 (19,623…19,958) | 18,376 (18,164…18,334) | ≤ 0,66 | ≤ 0,66 | ≤ 0,42 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 20 | Мелкий — P = 1,5 мм | 30 (29,79…30) | 11 (10,57…11) | 5 (5,07…5,37) | 5…5,6 | ≥ 0,8 | ≤ 22,4 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 2,5 | 1,6 | 45 | 20 (19,732…19,968) | 19,026 (18,854…18,994) | ≤ 0,66 | ≤ 0,66 | ≤ 0,42 | ≤ 3 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
Обозначения колонок
- D, мм
- Диаметр головки
- k, мм
- Высота головки
- n, мм
- Ширина прямого шлица
- t, мм
- Глубина прямого шлица
- r, мм
- Радиус под головкой
- dₐ, мм
- Диаметр зоны сопряжения под головкой
- x, мм
- Сбег при заборной части инструмента 20°
- x, мм
- Сбег при заборной части инструмента 30°
- x, мм
- Сбег при заборной части инструмента 45°
- a, мм
- Уменьшенный недорез
- z, мм
- Фаска конца резьбы
- α, °
- Основной угол фаски
- d, мм
- Наружный диаметр резьбы 6g
- d₂, мм
- Средний диаметр резьбы 6g
- T, мм
- Соосность головки и стержня
- T, мм
- Симметричность шлица
- T, мм
- Перпендикулярность опорной поверхности
- α, °
- Уклон стенок шлица
- β, °
- Уклон боковой стенки головки
- R, мм
- Радиус допустимой выпуклости дна шлица
- ΔD, мм
- Дополнительное уменьшение D в направлении шлица
- Ra, мкм
- Остальные обработанные поверхности
- Ra, мкм
- Стенки и дно шлица
- Ra, мкм
- Торец стержня
Все допустимые длины и зависимые размеры (436)
| d, мм | P, мм | l, мм | l, мм | b, мм | d₁, мм | T, мм | d₁, мм | Резьба | Примечание |
|---|---|---|---|---|---|---|---|---|---|
| 2 | Основной (крупный) — P = 0,4 мм | 2,5 | 2,5 (2,3…2,7) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 3 | 3 (2,8…3,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 3,5 | 3,5 (3,26…3,74) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 11 | 11 (10,65…11,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 16 | 16 (15,65…16,35) | 16 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 18 | 18 (17,65…18,35) | 16 (16…16,8) | 2 (1,86…2) | ≤ 0,28 | 1,71 (1,67…1,71) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 20 | 20 (19,58…20,42) | 16 (16…16,8) | 2 (1,86…2) | ≤ 0,28 | 1,71 (1,67…1,71) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 3 | 3 (2,8…3,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 3,5 | 3,5 (3,26…3,74) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 11 | 11 (10,65…11,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 16 | 16 (15,65…16,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 18 | 18 (17,65…18,35) | 18 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 20 | 20 (19,58…20,42) | 18 (18…18,9) | 2,5 (2,36…2,5) | ≤ 0,28 | 2,18 (2,13…2,18) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 22 | 22 (21,58…22,42) | 18 (18…18,9) | 2,5 (2,36…2,5) | ≤ 0,28 | 2,18 (2,13…2,18) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 25 | 25 (24,58…25,42) | 18 (18…18,9) | 2,5 (2,36…2,5) | ≤ 0,28 | 2,18 (2,13…2,18) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 3 | 3 (2,8…3,2) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 3,5 | 3,5 (3,26…3,74) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 11 | 11 (10,65…11,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 16 | 16 (15,65…16,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 20 | 20 (19,58…20,42) | 19 (19…20) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 22 | 22 (21,58…22,42) | 19 (19…20) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 25 | 25 (24,58…25,42) | 19 (19…20) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 28 | 28 (27,58…28,42) | 19 (19…20) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 30 | 30 (29,58…30,42) | 19 (19…20) | 3 (2,86…3) | ≤ 0,28 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 11 | 11 (10,65…11,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 16 | 16 (15,65…16,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 20 | 20 (19,58…20,42) | 20 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 22 | 22 (21,58…22,42) | 20 (20…21,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 25 | 25 (24,58…25,42) | 20 (20…21,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 28 | 28 (27,58…28,42) | 20 (20…21,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 30 | 30 (29,58…30,42) | 20 (20…21,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 32 | 32 (31,5…32,5) | 20 (20…21,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 35 | 35 (34,5…35,5) | 20 (20…21,2) | 3,5 (3,32…3,5) | ≤ 0,36 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 4 | 4 (3,76…4,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 5 | 5 (4,76…5,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 11 | 11 (10,65…11,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 16 | 16 (15,65…16,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 22 | 22 (21,58…22,42) | 22 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 25 | 25 (24,58…25,42) | 22 (22…23,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 28 | 28 (27,58…28,42) | 22 (22…23,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 30 | 30 (29,58…30,42) | 22 (22…23,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 32 | 32 (31,5…32,5) | 22 (22…23,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 35 | 35 (34,5…35,5) | 22 (22…23,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 38 | 38 (37,5…38,5) | 22 (22…23,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 40 | 40 (39,5…40,5) | 22 (22…23,4) | 4 (3,82…4) | ≤ 0,36 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 6 | 6 (5,76…6,24) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 11 | 11 (10,65…11,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 16 | 16 (15,65…16,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 22 | 22 (21,58…22,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 25 | 25 (24,58…25,42) | 25 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 28 | 28 (27,58…28,42) | 25 (25…26,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 30 | 30 (29,58…30,42) | 25 (25…26,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 32 | 32 (31,5…32,5) | 25 (25…26,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 35 | 35 (34,5…35,5) | 25 (25…26,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 38 | 38 (37,5…38,5) | 25 (25…26,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 40 | 40 (39,5…40,5) | 25 (25…26,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 42 | 42 (41,5…42,5) | 25 (25…26,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 45 | 45 (44,5…45,5) | 25 (25…26,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 48 | 48 (47,5…48,5) | 25 (25…26,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 50 | 50 (49,5…50,5) | 25 (25…26,6) | 5 (4,82…5) | ≤ 0,36 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 6 | Основной (крупный) — P = 1 мм | 7 | 7 (6,71…7,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 8 | 8 (7,71…8,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 9 | 9 (8,71…9,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 10 | 10 (9,71…10,29) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 11 | 11 (10,65…11,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 16 | 16 (15,65…16,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 22 | 22 (21,58…22,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 28 | 28 (27,58…28,42) | 28 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 30 | 30 (29,58…30,42) | 28 (28…30) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 32 | 32 (31,5…32,5) | 28 (28…30) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 35 | 35 (34,5…35,5) | 28 (28…30) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 38 | 38 (37,5…38,5) | 28 (28…30) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 40 | 40 (39,5…40,5) | 28 (28…30) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 42 | 42 (41,5…42,5) | 28 (28…30) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 45 | 45 (44,5…45,5) | 28 (28…30) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 48 | 48 (47,5…48,5) | 28 (28…30) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 50 | 50 (49,5…50,5) | 28 (28…30) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 55 | 55 (54,4…55,6) | 28 (28…30) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 60 | 60 (59,4…60,6) | 28 (28…30) | 6 (5,82…6) | ≤ 0,36 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 16 | 16 (15,65…16,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 22 | 22 (21,58…22,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 28 | 28 (27,58…28,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 30 | 30 (29,58…30,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 35 | 35 (34,5…35,5) | 34 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 38 | 38 (37,5…38,5) | 34 (34…36,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 40 | 40 (39,5…40,5) | 34 (34…36,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 42 | 42 (41,5…42,5) | 34 (34…36,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 45 | 45 (44,5…45,5) | 34 (34…36,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 48 | 48 (47,5…48,5) | 34 (34…36,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 50 | 50 (49,5…50,5) | 34 (34…36,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 55 | 55 (54,4…55,6) | 34 (34…36,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 60 | 60 (59,4…60,6) | 34 (34…36,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 65 | 65 (64,4…65,6) | 34 (34…36,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 70 | 70 (69,4…70,6) | 34 (34…36,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 75 | 75 (74,4…75,6) | 34 (34…36,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 80 | 80 (79,4…80,6) | 34 (34…36,5) | 8 (7,78…8) | ≤ 0,44 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 12 | 12 (11,65…12,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 13 | 13 (12,65…13,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 14 | 14 (13,65…14,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 16 | 16 (15,65…16,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 22 | 22 (21,58…22,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 28 | 28 (27,58…28,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 30 | 30 (29,58…30,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 35 | 35 (34,5…35,5) | 34 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 38 | 38 (37,5…38,5) | 34 (34…36) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 40 | 40 (39,5…40,5) | 34 (34…36) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 42 | 42 (41,5…42,5) | 34 (34…36) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 45 | 45 (44,5…45,5) | 34 (34…36) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 48 | 48 (47,5…48,5) | 34 (34…36) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 50 | 50 (49,5…50,5) | 34 (34…36) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 55 | 55 (54,4…55,6) | 34 (34…36) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 60 | 60 (59,4…60,6) | 34 (34…36) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 65 | 65 (64,4…65,6) | 34 (34…36) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 70 | 70 (69,4…70,6) | 34 (34…36) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 75 | 75 (74,4…75,6) | 34 (34…36) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 80 | 80 (79,4…80,6) | 34 (34…36) | 8 (7,78…8) | ≤ 0,44 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 22 | 22 (21,58…22,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 28 | 28 (27,58…28,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 30 | 30 (29,58…30,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 38 | 38 (37,5…38,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 40 | 40 (39,5…40,5) | 40 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 42 | 42 (41,5…42,5) | 40 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 45 | 45 (44,5…45,5) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 48 | 48 (47,5…48,5) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 50 | 50 (49,5…50,5) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 55 | 55 (54,4…55,6) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 60 | 60 (59,4…60,6) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 65 | 65 (64,4…65,6) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 70 | 70 (69,4…70,6) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 75 | 75 (74,4…75,6) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 80 | 80 (79,4…80,6) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 85 | 85 (84,3…85,7) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 90 | 90 (89,3…90,7) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 95 | 95 (94,3…95,7) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 100 | 100 (99,3…100,7) | 40 (40…43) | 10 (9,78…10) | ≤ 0,44 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 22 | 22 (21,58…22,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 28 | 28 (27,58…28,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 30 | 30 (29,58…30,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 38 | 38 (37,5…38,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 40 | 40 (39,5…40,5) | 40 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 42 | 42 (41,5…42,5) | 40 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 45 | 45 (44,5…45,5) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 48 | 48 (47,5…48,5) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 50 | 50 (49,5…50,5) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 55 | 55 (54,4…55,6) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 60 | 60 (59,4…60,6) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 65 | 65 (64,4…65,6) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 70 | 70 (69,4…70,6) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 75 | 75 (74,4…75,6) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 80 | 80 (79,4…80,6) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 85 | 85 (84,3…85,7) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 90 | 90 (89,3…90,7) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 95 | 95 (94,3…95,7) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 100 | 100 (99,3…100,7) | 40 (40…42,5) | 10 (9,78…10) | ≤ 0,44 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 22 | 22 (21,58…22,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 28 | 28 (27,58…28,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 30 | 30 (29,58…30,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 38 | 38 (37,5…38,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 40 | 40 (39,5…40,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 42 | 42 (41,5…42,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 45 | 45 (44,5…45,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 48 | 48 (47,5…48,5) | 46 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 50 | 50 (49,5…50,5) | 46 (46…49,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 55 | 55 (54,4…55,6) | 46 (46…49,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 60 | 60 (59,4…60,6) | 46 (46…49,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 65 | 65 (64,4…65,6) | 46 (46…49,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 70 | 70 (69,4…70,6) | 46 (46…49,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 75 | 75 (74,4…75,6) | 46 (46…49,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 80 | 80 (79,4…80,6) | 46 (46…49,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 85 | 85 (84,3…85,7) | 46 (46…49,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 90 | 90 (89,3…90,7) | 46 (46…49,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 95 | 95 (94,3…95,7) | 46 (46…49,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 100 | 100 (99,3…100,7) | 46 (46…49,5) | 12 (11,73…12) | ≤ 0,54 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 18 | 18 (17,65…18,35) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 20 | 20 (19,58…20,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 22 | 22 (21,58…22,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 28 | 28 (27,58…28,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 30 | 30 (29,58…30,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 38 | 38 (37,5…38,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 40 | 40 (39,5…40,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 42 | 42 (41,5…42,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 45 | 45 (44,5…45,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 48 | 48 (47,5…48,5) | 46 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 50 | 50 (49,5…50,5) | 46 (46…48,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 55 | 55 (54,4…55,6) | 46 (46…48,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 60 | 60 (59,4…60,6) | 46 (46…48,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 65 | 65 (64,4…65,6) | 46 (46…48,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 70 | 70 (69,4…70,6) | 46 (46…48,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 75 | 75 (74,4…75,6) | 46 (46…48,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 80 | 80 (79,4…80,6) | 46 (46…48,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 85 | 85 (84,3…85,7) | 46 (46…48,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 90 | 90 (89,3…90,7) | 46 (46…48,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 95 | 95 (94,3…95,7) | 46 (46…48,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 100 | 100 (99,3…100,7) | 46 (46…48,5) | 12 (11,73…12) | ≤ 0,54 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 14 | Основной (крупный) — P = 2 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 28 | 28 (27,58…28,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 30 | 30 (29,58…30,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 38 | 38 (37,5…38,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 40 | 40 (39,5…40,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 42 | 42 (41,5…42,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 45 | 45 (44,5…45,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 48 | 48 (47,5…48,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 50 | 50 (49,5…50,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 55 | 55 (54,4…55,6) | 52 (52…56) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 60 | 60 (59,4…60,6) | 52 (52…56) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 65 | 65 (64,4…65,6) | 52 (52…56) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 70 | 70 (69,4…70,6) | 52 (52…56) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 75 | 75 (74,4…75,6) | 52 (52…56) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 80 | 80 (79,4…80,6) | 52 (52…56) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 85 | 85 (84,3…85,7) | 52 (52…56) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 90 | 90 (89,3…90,7) | 52 (52…56) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 95 | 95 (94,3…95,7) | 52 (52…56) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 100 | 100 (99,3…100,7) | 52 (52…56) | 14 (13,73…14) | ≤ 0,54 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 25 | 25 (24,58…25,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 28 | 28 (27,58…28,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 30 | 30 (29,58…30,42) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 38 | 38 (37,5…38,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 40 | 40 (39,5…40,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 42 | 42 (41,5…42,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 45 | 45 (44,5…45,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 48 | 48 (47,5…48,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 50 | 50 (49,5…50,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 55 | 55 (54,4…55,6) | 52 (52…55) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 60 | 60 (59,4…60,6) | 52 (52…55) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 65 | 65 (64,4…65,6) | 52 (52…55) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 70 | 70 (69,4…70,6) | 52 (52…55) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 75 | 75 (74,4…75,6) | 52 (52…55) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 80 | 80 (79,4…80,6) | 52 (52…55) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 85 | 85 (84,3…85,7) | 52 (52…55) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 90 | 90 (89,3…90,7) | 52 (52…55) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 95 | 95 (94,3…95,7) | 52 (52…55) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 100 | 100 (99,3…100,7) | 52 (52…55) | 14 (13,73…14) | ≤ 0,54 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 16 | Основной (крупный) — P = 2 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 38 | 38 (37,5…38,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 40 | 40 (39,5…40,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 42 | 42 (41,5…42,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 45 | 45 (44,5…45,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 48 | 48 (47,5…48,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 50 | 50 (49,5…50,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 55 | 55 (54,4…55,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 60 | 60 (59,4…60,6) | 58 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 65 | 65 (64,4…65,6) | 58 (58…62) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 70 | 70 (69,4…70,6) | 58 (58…62) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 75 | 75 (74,4…75,6) | 58 (58…62) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 80 | 80 (79,4…80,6) | 58 (58…62) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 85 | 85 (84,3…85,7) | 58 (58…62) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 90 | 90 (89,3…90,7) | 58 (58…62) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 95 | 95 (94,3…95,7) | 58 (58…62) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 100 | 100 (99,3…100,7) | 58 (58…62) | 16 (15,73…16) | ≤ 0,54 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 32 | 32 (31,5…32,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 38 | 38 (37,5…38,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 40 | 40 (39,5…40,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 42 | 42 (41,5…42,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 45 | 45 (44,5…45,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 48 | 48 (47,5…48,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 50 | 50 (49,5…50,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 55 | 55 (54,4…55,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 60 | 60 (59,4…60,6) | 58 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 65 | 65 (64,4…65,6) | 58 (58…61) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 70 | 70 (69,4…70,6) | 58 (58…61) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 75 | 75 (74,4…75,6) | 58 (58…61) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 80 | 80 (79,4…80,6) | 58 (58…61) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 85 | 85 (84,3…85,7) | 58 (58…61) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 90 | 90 (89,3…90,7) | 58 (58…61) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 95 | 95 (94,3…95,7) | 58 (58…61) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 100 | 100 (99,3…100,7) | 58 (58…61) | 16 (15,73…16) | ≤ 0,54 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 38 | 38 (37,5…38,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 40 | 40 (39,5…40,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 42 | 42 (41,5…42,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 45 | 45 (44,5…45,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 48 | 48 (47,5…48,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 50 | 50 (49,5…50,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 55 | 55 (54,4…55,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 60 | 60 (59,4…60,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 65 | 65 (64,4…65,6) | 64 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 70 | 70 (69,4…70,6) | 64 (64…69) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 75 | 75 (74,4…75,6) | 64 (64…69) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 80 | 80 (79,4…80,6) | 64 (64…69) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 85 | 85 (84,3…85,7) | 64 (64…69) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 90 | 90 (89,3…90,7) | 64 (64…69) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 95 | 95 (94,3…95,7) | 64 (64…69) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 100 | 100 (99,3…100,7) | 64 (64…69) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 110 | 110 (109,3…110,7) | 64 (64…69) | 18 (17,73…18) | ≤ 0,54 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 35 | 35 (34,5…35,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 38 | 38 (37,5…38,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 40 | 40 (39,5…40,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 42 | 42 (41,5…42,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 45 | 45 (44,5…45,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 48 | 48 (47,5…48,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 50 | 50 (49,5…50,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 55 | 55 (54,4…55,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 60 | 60 (59,4…60,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 65 | 65 (64,4…65,6) | 64 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 70 | 70 (69,4…70,6) | 64 (64…67) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 75 | 75 (74,4…75,6) | 64 (64…67) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 80 | 80 (79,4…80,6) | 64 (64…67) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 85 | 85 (84,3…85,7) | 64 (64…67) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 90 | 90 (89,3…90,7) | 64 (64…67) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 95 | 95 (94,3…95,7) | 64 (64…67) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 100 | 100 (99,3…100,7) | 64 (64…67) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 110 | 110 (109,3…110,7) | 64 (64…67) | 18 (17,73…18) | ≤ 0,54 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 42 | 42 (41,5…42,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 45 | 45 (44,5…45,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 48 | 48 (47,5…48,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 50 | 50 (49,5…50,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 55 | 55 (54,4…55,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 60 | 60 (59,4…60,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 65 | 65 (64,4…65,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 70 | 70 (69,4…70,6) | 70 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 75 | 75 (74,4…75,6) | 70 (70…75) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 80 | 80 (79,4…80,6) | 70 (70…75) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 85 | 85 (84,3…85,7) | 70 (70…75) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 90 | 90 (89,3…90,7) | 70 (70…75) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 95 | 95 (94,3…95,7) | 70 (70…75) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 100 | 100 (99,3…100,7) | 70 (70…75) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 110 | 110 (109,3…110,7) | 70 (70…75) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 120 | 120 (119,3…120,7) | 70 (70…75) | 20 (19,67…20) | ≤ 0,66 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 42 | 42 (41,5…42,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 45 | 45 (44,5…45,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 48 | 48 (47,5…48,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 50 | 50 (49,5…50,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 55 | 55 (54,4…55,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 60 | 60 (59,4…60,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 65 | 65 (64,4…65,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 70 | 70 (69,4…70,6) | 70 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 75 | 75 (74,4…75,6) | 70 (70…73) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 80 | 80 (79,4…80,6) | 70 (70…73) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 85 | 85 (84,3…85,7) | 70 (70…73) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 90 | 90 (89,3…90,7) | 70 (70…73) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 95 | 95 (94,3…95,7) | 70 (70…73) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 100 | 100 (99,3…100,7) | 70 (70…73) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 110 | 110 (109,3…110,7) | 70 (70…73) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 120 | 120 (119,3…120,7) | 70 (70…73) | 20 (19,67…20) | ≤ 0,66 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
Класс B; нормальная длина резьбы; нормальный недорез
| d, мм | P, мм | D, мм | k, мм | n, мм | t, мм | r, мм | dₐ, мм | x, мм | x, мм | x, мм | a, мм | z, мм | α, ° | d, мм | d₂, мм | T, мм | T, мм | T, мм | α, ° | β, ° | R, мм | ΔD, мм | Ra, мкм | Ra, мкм | Ra, мкм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Основной (крупный) — P = 0,25 мм | 2 (1,75…2) | 0,7 | 0,25 (0,31…0,45) | 0,3…0,44 | ≥ 0,1 | Численно не задано | ≤ 0,5 | ≤ 0,3 | ≤ 0,2 | ≤ 0,6 | 0,2 | 45 | 1 (0,915…0,982) | 0,838 (0,767…0,82) | ≤ 0,5 | ≤ 0,5 | ≤ 0,03 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,3 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 1,2 | Основной (крупный) — P = 0,25 мм | 2,3 (2,05…2,3) | 0,8 | 0,3 (0,36…0,5) | 0,35…0,49 | ≥ 0,1 | Численно не задано | ≤ 0,5 | ≤ 0,3 | ≤ 0,2 | ≤ 0,6 | 0,2 | 45 | 1,2 (1,115…1,182) | 1,038 (0,967…1,02) | ≤ 0,5 | ≤ 0,5 | ≤ 0,03 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,3 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 1,4 | Основной (крупный) — P = 0,3 мм | 2,6 (2,35…2,6) | 0,9 | 0,3 (0,36…0,5) | 0,4…0,6 | ≥ 0,1 | Численно не задано | ≤ 0,5 | ≤ 0,4 | ≤ 0,2 | ≤ 0,7 | 0,2 | 45 | 1,4 (1,307…1,382) | 1,205 (1,131…1,187) | ≤ 0,5 | ≤ 0,5 | ≤ 0,04 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,3 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 1,6 | Основной (крупный) — P = 0,35 мм | 3 (2,75…3) | 1 (0,75…1) | 0,4 (0,46…0,6) | 0,45…0,65 | ≥ 0,1 | Численно не задано | ≤ 0,6 | ≤ 0,4 | ≤ 0,3 | ≤ 0,8 | 0,3 | 45 | 1,6 (1,496…1,581) | 1,373 (1,291…1,354) | ≤ 0,5 | ≤ 0,5 | ≤ 0,04 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,3 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 2 | Основной (крупный) — P = 0,4 мм | 3,8 (3,5…3,8) | 1,3 (1,05…1,3) | 0,5 (0,56…0,7) | 0,6…0,85 | ≥ 0,1 | Численно не задано | ≤ 0,7 | ≤ 0,5 | ≤ 0,3 | ≤ 1 | 0,3 | 45 | 2 (1,886…1,981) | 1,74 (1,654…1,721) | ≤ 0,6 | ≤ 0,5 | ≤ 0,05 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,3 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 2,5 | Основной (крупный) — P = 0,45 мм | 4,5 (4,2…4,5) | 1,6 (1,35…1,6) | 0,6 (0,66…0,8) | 0,7…1 | ≥ 0,1 | ≤ 3,1 | ≤ 0,8 | ≤ 0,5 | ≤ 0,3 | ≤ 1 | 0,3 | 45 | 2,5 (2,38…2,48) | 2,208 (2,117…2,188) | ≤ 0,6 | ≤ 0,5 | ≤ 0,06 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 3 | Основной (крупный) — P = 0,5 мм | 5,5 (5,2…5,5) | 2 (1,75…2) | 0,8 (0,86…1) | 0,9…1,3 | ≥ 0,1 | ≤ 3,6 | ≤ 1 | ≤ 0,6 | ≤ 0,4 | ≤ 1,6 | 0,5 | 45 | 3 (2,874…2,98) | 2,675 (2,58…2,655) | ≤ 0,6 | ≤ 0,5 | ≤ 0,08 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 3,5 | Основной (крупный) — P = 0,6 мм | 6 (5,7…6) | 2,4 (2,15…2,4) | 0,8 (0,86…1) | 1…1,4 | ≥ 0,1 | ≤ 4,1 | ≤ 1,2 | ≤ 0,7 | ≤ 0,4 | ≤ 1,6 | 0,5 | 45 | 3,5 (3,354…3,479) | 3,11 (3,004…3,089) | ≤ 0,6 | ≤ 0,6 | ≤ 0,08 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 4 | Основной (крупный) — P = 0,7 мм | 7 (6,64…7) | 2,6 (2,35…2,6) | 1 (1,06…1,2) | 1,2…1,6 | ≥ 0,2 | ≤ 4,7 | ≤ 1,3 | ≤ 0,8 | ≤ 0,5 | ≤ 2 | 0,5 | 45 | 4 (3,838…3,978) | 3,545 (3,433…3,523) | ≤ 0,72 | ≤ 0,6 | ≤ 0,1 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 5 | Основной (крупный) — P = 0,8 мм | 8,5 (8,14…8,5) | 3,3 (3…3,3) | 1,2 (1,26…1,51) | 1,5…2 | ≥ 0,2 | ≤ 5,7 | ≤ 1,5 | ≤ 0,9 | ≤ 0,6 | ≤ 3 | 1 | 45 | 5 (4,826…4,976) | 4,48 (4,361…4,456) | ≤ 0,72 | ≤ 0,6 | ≤ 0,12 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 6 | Основной (крупный) — P = 1 мм | 10 (9,64…10) | 3,9 (3,6…3,9) | 1,6 (1,66…1,91) | 1,8…2,3 | ≥ 0,25 | ≤ 6,8 | ≤ 1,8 | ≤ 1,2 | ≤ 0,7 | ≤ 3 | 1 | 45 | 6 (5,794…5,974) | 5,35 (5,212…5,324) | ≤ 0,72 | ≤ 0,6 | ≤ 0,14 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 8 | Основной (крупный) — P = 1,25 мм | 13 (12,57…13) | 5 (4,7…5) | 2 (2,06…2,31) | 2,3…2,8 | ≥ 0,4 | ≤ 9,2 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | ≤ 4 | 1,6 | 45 | 8 (7,76…7,972) | 7,188 (7,042…7,16) | ≤ 0,86 | ≤ 0,72 | ≤ 0,18 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 8 | Мелкий — P = 1 мм | 13 (12,57…13) | 5 (4,7…5) | 2 (2,06…2,31) | 2,3…2,8 | ≥ 0,4 | ≤ 9,2 | ≤ 1,8 | ≤ 1,2 | ≤ 0,7 | ≤ 3 | 1 | 45 | 8 (7,794…7,974) | 7,35 (7,212…7,324) | ≤ 0,86 | ≤ 0,72 | ≤ 0,18 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 10 | Основной (крупный) — P = 1,5 мм | 16 (15,57…16) | 6 (5,7…6) | 2,5 (2,56…2,81) | 2,7…3,2 | ≥ 0,4 | ≤ 11,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 4 | 1,6 | 45 | 10 (9,732…9,968) | 9,026 (8,862…8,994) | ≤ 0,86 | ≤ 0,72 | ≤ 0,22 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 10 | Мелкий — P = 1,25 мм | 16 (15,57…16) | 6 (5,7…6) | 2,5 (2,56…2,81) | 2,7…3,2 | ≥ 0,4 | ≤ 11,2 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | ≤ 4 | 1,6 | 45 | 10 (9,76…9,972) | 9,188 (9,042…9,16) | ≤ 0,86 | ≤ 0,72 | ≤ 0,22 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 12 | Основной (крупный) — P = 1,75 мм | 18 (17,57…18) | 7 (6,64…7) | 3 (3,06…3,31) | 3,2…3,8 | ≥ 0,6 | ≤ 14,2 | ≤ 3,2 | ≤ 2 | ≤ 1,2 | ≤ 4 | 1,6 | 45 | 12 (11,701…11,966) | 10,863 (10,679…10,829) | ≤ 0,86 | ≤ 0,86 | ≤ 0,25 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 12 | Мелкий — P = 1,25 мм | 18 (17,57…18) | 7 (6,64…7) | 3 (3,06…3,31) | 3,2…3,8 | ≥ 0,6 | ≤ 14,2 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | ≤ 4 | 1,6 | 45 | 12 (11,76…11,972) | 11,188 (11,028…11,16) | ≤ 0,86 | ≤ 0,86 | ≤ 0,25 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 14 | Основной (крупный) — P = 2 мм | 21 (20,48…21) | 8 (7,64…8) | 3 (3,06…3,31) | 3,6…4,2 | ≥ 0,6 | ≤ 16,2 | ≤ 3,5 | ≤ 2,2 | ≤ 1,4 | ≤ 5 | 2 | 45 | 14 (13,682…13,962) | 12,701 (12,503…12,663) | ≤ 1,04 | ≤ 0,86 | ≤ 0,29 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 14 | Мелкий — P = 1,5 мм | 21 (20,48…21) | 8 (7,64…8) | 3 (3,06…3,31) | 3,6…4,2 | ≥ 0,6 | ≤ 16,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 4 | 1,6 | 45 | 14 (13,732…13,968) | 13,026 (12,854…12,994) | ≤ 1,04 | ≤ 0,86 | ≤ 0,29 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 16 | Основной (крупный) — P = 2 мм | 24 (23,48…24) | 9 (8,64…9) | 4 (4,07…4,37) | 4…4,6 | ≥ 0,6 | ≤ 18,2 | ≤ 3,5 | ≤ 2,2 | ≤ 1,4 | ≤ 5 | 2 | 45 | 16 (15,682…15,962) | 14,701 (14,503…14,663) | ≤ 1,04 | ≤ 0,86 | ≤ 0,34 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 16 | Мелкий — P = 1,5 мм | 24 (23,48…24) | 9 (8,64…9) | 4 (4,07…4,37) | 4…4,6 | ≥ 0,6 | ≤ 18,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 4 | 1,6 | 45 | 16 (15,732…15,968) | 15,026 (14,854…14,994) | ≤ 1,04 | ≤ 0,86 | ≤ 0,34 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 18 | Основной (крупный) — P = 2,5 мм | 27 (26,48…27) | 10 (9,64…10) | 4 (4,07…4,37) | 4,5…5,1 | ≥ 0,6 | ≤ 20,2 | ≤ 4,5 | ≤ 3 | ≤ 1,6 | ≤ 6 | 2,5 | 45 | 18 (17,623…17,958) | 16,376 (16,164…16,334) | ≤ 1,04 | ≤ 0,86 | ≤ 0,38 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 18 | Мелкий — P = 1,5 мм | 27 (26,48…27) | 10 (9,64…10) | 4 (4,07…4,37) | 4,5…5,1 | ≥ 0,6 | ≤ 20,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 4 | 1,6 | 45 | 18 (17,732…17,968) | 17,026 (16,854…16,994) | ≤ 1,04 | ≤ 0,86 | ≤ 0,38 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 20 | Основной (крупный) — P = 2,5 мм | 30 (29,48…30) | 11 (10,57…11) | 5 (5,07…5,37) | 5…5,6 | ≥ 0,8 | ≤ 22,4 | ≤ 4,5 | ≤ 3 | ≤ 1,6 | ≤ 6 | 2,5 | 45 | 20 (19,623…19,958) | 18,376 (18,164…18,334) | ≤ 1,04 | ≤ 1,04 | ≤ 0,42 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 20 | Мелкий — P = 1,5 мм | 30 (29,48…30) | 11 (10,57…11) | 5 (5,07…5,37) | 5…5,6 | ≥ 0,8 | ≤ 22,4 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 4 | 1,6 | 45 | 20 (19,732…19,968) | 19,026 (18,854…18,994) | ≤ 1,04 | ≤ 1,04 | ≤ 0,42 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
Обозначения колонок
- D, мм
- Диаметр головки
- k, мм
- Высота головки
- n, мм
- Ширина прямого шлица
- t, мм
- Глубина прямого шлица
- r, мм
- Радиус под головкой
- dₐ, мм
- Диаметр зоны сопряжения под головкой
- x, мм
- Сбег при заборной части инструмента 20°
- x, мм
- Сбег при заборной части инструмента 30°
- x, мм
- Сбег при заборной части инструмента 45°
- a, мм
- Нормальный недорез
- z, мм
- Фаска конца резьбы
- α, °
- Основной угол фаски
- d, мм
- Наружный диаметр резьбы 6g
- d₂, мм
- Средний диаметр резьбы 6g
- T, мм
- Соосность головки и стержня
- T, мм
- Симметричность шлица
- T, мм
- Перпендикулярность опорной поверхности
- α, °
- Уклон стенок шлица
- β, °
- Уклон боковой стенки головки
- R, мм
- Радиус допустимой выпуклости дна шлица
- ΔD, мм
- Дополнительное уменьшение D в направлении шлица
- Ra, мкм
- Остальные обработанные поверхности
- Ra, мкм
- Стенки и дно шлица
- Ra, мкм
- Торец стержня
Все допустимые длины и зависимые размеры (489)
| d, мм | P, мм | l, мм | l, мм | b, мм | d₁, мм | T, мм | d₁, мм | Резьба | Примечание |
|---|---|---|---|---|---|---|---|---|---|
| 1 | Основной (крупный) — P = 0,25 мм | 2 | 2 (1,5…2,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 2,5 | 2,5 (2…3) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 3 | 3 (2,5…3,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 3,5 | 3,5 (2,9…4,1) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 8 | 8 (7,25…8,75) | 8 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 9 | 9 (8,25…9,75) | 8 (8…8,5) | 1 (0,75…1) | ≤ 0,5 | Численно не задано | Неполная резьба | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 10 | 10 (9,25…10,75) | 8 (8…8,5) | 1 (0,75…1) | ≤ 0,5 | Численно не задано | Неполная резьба | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 2 | 2 (1,5…2,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 2,5 | 2,5 (2…3) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 3 | 3 (2,5…3,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 3,5 | 3,5 (2,9…4,1) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 9 | 9 (8,25…9,75) | 9 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 10 | 10 (9,25…10,75) | 9 (9…9,5) | 1,2 (0,95…1,2) | ≤ 0,5 | Численно не задано | Неполная резьба | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 11 | 11 (10,1…11,9) | 9 (9…9,5) | 1,2 (0,95…1,2) | ≤ 0,5 | Численно не задано | Неполная резьба | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 12 | 12 (11,1…12,9) | 9 (9…9,5) | 1,2 (0,95…1,2) | ≤ 0,5 | Численно не задано | Неполная резьба | Выбран нормальный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 2 | 2 (1,5…2,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 2,5 | 2,5 (2…3) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 3 | 3 (2,5…3,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 3,5 | 3,5 (2,9…4,1) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 9 | 9 (8,25…9,75) | 9 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 10 | 10 (9,25…10,75) | 9 (9…9,6) | 1,4 (1,15…1,4) | ≤ 0,5 | Численно не задано | Неполная резьба | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 11 | 11 (10,1…11,9) | 9 (9…9,6) | 1,4 (1,15…1,4) | ≤ 0,5 | Численно не задано | Неполная резьба | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 12 | 12 (11,1…12,9) | 9 (9…9,6) | 1,4 (1,15…1,4) | ≤ 0,5 | Численно не задано | Неполная резьба | Выбран нормальный недорез: a≤0.7 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 2 | 2 (1,5…2,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 2,5 | 2,5 (2…3) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 3 | 3 (2,5…3,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 3,5 | 3,5 (2,9…4,1) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 9 | 9 (8,25…9,75) | 9 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 10 | 10 (9,25…10,75) | 9 (9…9,7) | 1,6 (1,35…1,6) | ≤ 0,5 | 1,35 (1,31…1,35) | Неполная резьба | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 11 | 11 (10,1…11,9) | 9 (9…9,7) | 1,6 (1,35…1,6) | ≤ 0,5 | 1,35 (1,31…1,35) | Неполная резьба | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 12 | 12 (11,1…12,9) | 9 (9…9,7) | 1,6 (1,35…1,6) | ≤ 0,5 | 1,35 (1,31…1,35) | Неполная резьба | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 13 | 13 (12,1…13,9) | 9 (9…9,7) | 1,6 (1,35…1,6) | ≤ 0,5 | 1,35 (1,31…1,35) | Неполная резьба | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 14 | 14 (13,1…14,9) | 9 (9…9,7) | 1,6 (1,35…1,6) | ≤ 0,5 | 1,35 (1,31…1,35) | Неполная резьба | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 16 | 16 (15,1…16,9) | 9 (9…9,7) | 1,6 (1,35…1,6) | ≤ 0,5 | 1,35 (1,31…1,35) | Неполная резьба | Выбран нормальный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 2,5 | 2,5 (2…3) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 3 | 3 (2,5…3,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 3,5 | 3,5 (2,9…4,1) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 10 | 10 (9,25…10,75) | 10 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 11 | 11 (10,1…11,9) | 10 (10…10,8) | 2 (1,75…2) | ≤ 0,5 | 1,71 (1,67…1,71) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 12 | 12 (11,1…12,9) | 10 (10…10,8) | 2 (1,75…2) | ≤ 0,5 | 1,71 (1,67…1,71) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 13 | 13 (12,1…13,9) | 10 (10…10,8) | 2 (1,75…2) | ≤ 0,5 | 1,71 (1,67…1,71) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 14 | 14 (13,1…14,9) | 10 (10…10,8) | 2 (1,75…2) | ≤ 0,5 | 1,71 (1,67…1,71) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 16 | 16 (15,1…16,9) | 10 (10…10,8) | 2 (1,75…2) | ≤ 0,5 | 1,71 (1,67…1,71) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 18 | 18 (17,1…18,9) | 10 (10…10,8) | 2 (1,75…2) | ≤ 0,5 | 1,71 (1,67…1,71) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 20 | 20 (18,95…21,05) | 10 (10…10,8) | 2 (1,75…2) | ≤ 0,5 | 1,71 (1,67…1,71) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 3 | 3 (2,5…3,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 3,5 | 3,5 (2,9…4,1) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 11 | 11 (10,1…11,9) | 11 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 12 | 12 (11,1…12,9) | 11 (11…11,9) | 2,5 (2,25…2,5) | ≤ 0,5 | 2,18 (2,13…2,18) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 13 | 13 (12,1…13,9) | 11 (11…11,9) | 2,5 (2,25…2,5) | ≤ 0,5 | 2,18 (2,13…2,18) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 14 | 14 (13,1…14,9) | 11 (11…11,9) | 2,5 (2,25…2,5) | ≤ 0,5 | 2,18 (2,13…2,18) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 16 | 16 (15,1…16,9) | 11 (11…11,9) | 2,5 (2,25…2,5) | ≤ 0,5 | 2,18 (2,13…2,18) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 18 | 18 (17,1…18,9) | 11 (11…11,9) | 2,5 (2,25…2,5) | ≤ 0,5 | 2,18 (2,13…2,18) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 20 | 20 (18,95…21,05) | 11 (11…11,9) | 2,5 (2,25…2,5) | ≤ 0,5 | 2,18 (2,13…2,18) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 22 | 22 (20,95…23,05) | 11 (11…11,9) | 2,5 (2,25…2,5) | ≤ 0,5 | 2,18 (2,13…2,18) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 25 | 25 (23,95…26,05) | 11 (11…11,9) | 2,5 (2,25…2,5) | ≤ 0,5 | 2,18 (2,13…2,18) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 3 | 3 (2,5…3,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 3,5 | 3,5 (2,9…4,1) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 11 | 11 (10,1…11,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 12 | 12 (11,1…12,9) | 12 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 13 | 13 (12,1…13,9) | 12 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 14 | 14 (13,1…14,9) | 12 (12…13) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 16 | 16 (15,1…16,9) | 12 (12…13) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 18 | 18 (17,1…18,9) | 12 (12…13) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 20 | 20 (18,95…21,05) | 12 (12…13) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 22 | 22 (20,95…23,05) | 12 (12…13) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 25 | 25 (23,95…26,05) | 12 (12…13) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 28 | 28 (26,95…29,05) | 12 (12…13) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 30 | 30 (28,95…31,05) | 12 (12…13) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 11 | 11 (10,1…11,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 13 | 13 (12,1…13,9) | 13 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 14 | 14 (13,1…14,9) | 13 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 16 | 16 (15,1…16,9) | 13 (13…14,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 18 | 18 (17,1…18,9) | 13 (13…14,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 20 | 20 (18,95…21,05) | 13 (13…14,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 22 | 22 (20,95…23,05) | 13 (13…14,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 25 | 25 (23,95…26,05) | 13 (13…14,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 28 | 28 (26,95…29,05) | 13 (13…14,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 30 | 30 (28,95…31,05) | 13 (13…14,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 32 | 32 (30,75…33,25) | 13 (13…14,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 35 | 35 (33,75…36,25) | 13 (13…14,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 11 | 11 (10,1…11,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 14 | 14 (13,1…14,9) | 14 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 16 | 16 (15,1…16,9) | 14 (14…15,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 18 | 18 (17,1…18,9) | 14 (14…15,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 20 | 20 (18,95…21,05) | 14 (14…15,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 22 | 22 (20,95…23,05) | 14 (14…15,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 25 | 25 (23,95…26,05) | 14 (14…15,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 28 | 28 (26,95…29,05) | 14 (14…15,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 30 | 30 (28,95…31,05) | 14 (14…15,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 32 | 32 (30,75…33,25) | 14 (14…15,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 35 | 35 (33,75…36,25) | 14 (14…15,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 38 | 38 (36,75…39,25) | 14 (14…15,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 40 | 40 (38,75…41,25) | 14 (14…15,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 11 | 11 (10,1…11,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 16 | 16 (15,1…16,9) | 16 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 18 | 18 (17,1…18,9) | 16 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 20 | 20 (18,95…21,05) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 22 | 22 (20,95…23,05) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 25 | 25 (23,95…26,05) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 28 | 28 (26,95…29,05) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 30 | 30 (28,95…31,05) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 32 | 32 (30,75…33,25) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 35 | 35 (33,75…36,25) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 38 | 38 (36,75…39,25) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 40 | 40 (38,75…41,25) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 42 | 42 (40,75…43,25) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 45 | 45 (43,75…46,25) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 48 | 48 (46,75…49,25) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 50 | 50 (48,75…51,25) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 6 | Основной (крупный) — P = 1 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 11 | 11 (10,1…11,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 16 | 16 (15,1…16,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 18 | 18 (17,1…18,9) | 18 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 20 | 20 (18,95…21,05) | 18 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 22 | 22 (20,95…23,05) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 25 | 25 (23,95…26,05) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 28 | 28 (26,95…29,05) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 30 | 30 (28,95…31,05) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 32 | 32 (30,75…33,25) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 35 | 35 (33,75…36,25) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 38 | 38 (36,75…39,25) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 40 | 40 (38,75…41,25) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 42 | 42 (40,75…43,25) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 45 | 45 (43,75…46,25) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 48 | 48 (46,75…49,25) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 50 | 50 (48,75…51,25) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 55 | 55 (53,5…56,5) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 60 | 60 (58,5…61,5) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 16 | 16 (15,1…16,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 22 | 22 (20,95…23,05) | 22 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 25 | 25 (23,95…26,05) | 22 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 28 | 28 (26,95…29,05) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 30 | 30 (28,95…31,05) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 32 | 32 (30,75…33,25) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 35 | 35 (33,75…36,25) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 38 | 38 (36,75…39,25) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 40 | 40 (38,75…41,25) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 42 | 42 (40,75…43,25) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 45 | 45 (43,75…46,25) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 48 | 48 (46,75…49,25) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 50 | 50 (48,75…51,25) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 55 | 55 (53,5…56,5) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 60 | 60 (58,5…61,5) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 65 | 65 (63,5…66,5) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 70 | 70 (68,5…71,5) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 75 | 75 (73,5…76,5) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 80 | 80 (78,5…81,5) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 16 | 16 (15,1…16,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 22 | 22 (20,95…23,05) | 22 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 25 | 25 (23,95…26,05) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 28 | 28 (26,95…29,05) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 30 | 30 (28,95…31,05) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 32 | 32 (30,75…33,25) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 35 | 35 (33,75…36,25) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 38 | 38 (36,75…39,25) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 40 | 40 (38,75…41,25) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 42 | 42 (40,75…43,25) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 45 | 45 (43,75…46,25) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 48 | 48 (46,75…49,25) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 50 | 50 (48,75…51,25) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 55 | 55 (53,5…56,5) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 60 | 60 (58,5…61,5) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 65 | 65 (63,5…66,5) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 70 | 70 (68,5…71,5) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 75 | 75 (73,5…76,5) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 80 | 80 (78,5…81,5) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 22 | 22 (20,95…23,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 28 | 28 (26,95…29,05) | 26 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 30 | 30 (28,95…31,05) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 32 | 32 (30,75…33,25) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 35 | 35 (33,75…36,25) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 38 | 38 (36,75…39,25) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 40 | 40 (38,75…41,25) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 42 | 42 (40,75…43,25) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 45 | 45 (43,75…46,25) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 48 | 48 (46,75…49,25) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 50 | 50 (48,75…51,25) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 55 | 55 (53,5…56,5) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 60 | 60 (58,5…61,5) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 65 | 65 (63,5…66,5) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 70 | 70 (68,5…71,5) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 75 | 75 (73,5…76,5) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 80 | 80 (78,5…81,5) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 85 | 85 (83,25…86,75) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 90 | 90 (88,25…91,75) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 95 | 95 (93,25…96,75) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 100 | 100 (98,25…101,75) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 22 | 22 (20,95…23,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 28 | 28 (26,95…29,05) | 26 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 30 | 30 (28,95…31,05) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 32 | 32 (30,75…33,25) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 35 | 35 (33,75…36,25) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 38 | 38 (36,75…39,25) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 40 | 40 (38,75…41,25) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 42 | 42 (40,75…43,25) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 45 | 45 (43,75…46,25) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 48 | 48 (46,75…49,25) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 50 | 50 (48,75…51,25) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 55 | 55 (53,5…56,5) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 60 | 60 (58,5…61,5) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 65 | 65 (63,5…66,5) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 70 | 70 (68,5…71,5) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 75 | 75 (73,5…76,5) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 80 | 80 (78,5…81,5) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 85 | 85 (83,25…86,75) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 90 | 90 (88,25…91,75) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 95 | 95 (93,25…96,75) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 100 | 100 (98,25…101,75) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 22 | 22 (20,95…23,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 28 | 28 (26,95…29,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 30 | 30 (28,95…31,05) | 30 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 32 | 32 (30,75…33,25) | 30 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 35 | 35 (33,75…36,25) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 38 | 38 (36,75…39,25) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 40 | 40 (38,75…41,25) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 42 | 42 (40,75…43,25) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 45 | 45 (43,75…46,25) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 48 | 48 (46,75…49,25) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 50 | 50 (48,75…51,25) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 55 | 55 (53,5…56,5) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 60 | 60 (58,5…61,5) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 65 | 65 (63,5…66,5) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 70 | 70 (68,5…71,5) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 75 | 75 (73,5…76,5) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 80 | 80 (78,5…81,5) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 85 | 85 (83,25…86,75) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 90 | 90 (88,25…91,75) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 95 | 95 (93,25…96,75) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 100 | 100 (98,25…101,75) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 22 | 22 (20,95…23,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 28 | 28 (26,95…29,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 30 | 30 (28,95…31,05) | 30 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 32 | 32 (30,75…33,25) | 30 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 35 | 35 (33,75…36,25) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 38 | 38 (36,75…39,25) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 40 | 40 (38,75…41,25) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 42 | 42 (40,75…43,25) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 45 | 45 (43,75…46,25) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 48 | 48 (46,75…49,25) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 50 | 50 (48,75…51,25) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 55 | 55 (53,5…56,5) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 60 | 60 (58,5…61,5) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 65 | 65 (63,5…66,5) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 70 | 70 (68,5…71,5) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 75 | 75 (73,5…76,5) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 80 | 80 (78,5…81,5) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 85 | 85 (83,25…86,75) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 90 | 90 (88,25…91,75) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 95 | 95 (93,25…96,75) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 100 | 100 (98,25…101,75) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 14 | Основной (крупный) — P = 2 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 28 | 28 (26,95…29,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 30 | 30 (28,95…31,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 35 | 35 (33,75…36,25) | 34 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 38 | 38 (36,75…39,25) | 34 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 40 | 40 (38,75…41,25) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 42 | 42 (40,75…43,25) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 45 | 45 (43,75…46,25) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 48 | 48 (46,75…49,25) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 50 | 50 (48,75…51,25) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 55 | 55 (53,5…56,5) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 60 | 60 (58,5…61,5) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 65 | 65 (63,5…66,5) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 70 | 70 (68,5…71,5) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 75 | 75 (73,5…76,5) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 80 | 80 (78,5…81,5) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 85 | 85 (83,25…86,75) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 90 | 90 (88,25…91,75) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 95 | 95 (93,25…96,75) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 100 | 100 (98,25…101,75) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 28 | 28 (26,95…29,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 30 | 30 (28,95…31,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 35 | 35 (33,75…36,25) | 34 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 38 | 38 (36,75…39,25) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 40 | 40 (38,75…41,25) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 42 | 42 (40,75…43,25) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 45 | 45 (43,75…46,25) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 48 | 48 (46,75…49,25) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 50 | 50 (48,75…51,25) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 55 | 55 (53,5…56,5) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 60 | 60 (58,5…61,5) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 65 | 65 (63,5…66,5) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 70 | 70 (68,5…71,5) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 75 | 75 (73,5…76,5) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 80 | 80 (78,5…81,5) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 85 | 85 (83,25…86,75) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 90 | 90 (88,25…91,75) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 95 | 95 (93,25…96,75) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 100 | 100 (98,25…101,75) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 16 | Основной (крупный) — P = 2 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 38 | 38 (36,75…39,25) | 38 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 40 | 40 (38,75…41,25) | 38 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 42 | 42 (40,75…43,25) | 38 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 45 | 45 (43,75…46,25) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 48 | 48 (46,75…49,25) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 50 | 50 (48,75…51,25) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 55 | 55 (53,5…56,5) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 60 | 60 (58,5…61,5) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 65 | 65 (63,5…66,5) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 70 | 70 (68,5…71,5) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 75 | 75 (73,5…76,5) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 80 | 80 (78,5…81,5) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 85 | 85 (83,25…86,75) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 90 | 90 (88,25…91,75) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 95 | 95 (93,25…96,75) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 100 | 100 (98,25…101,75) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 38 | 38 (36,75…39,25) | 38 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 40 | 40 (38,75…41,25) | 38 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 42 | 42 (40,75…43,25) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 45 | 45 (43,75…46,25) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 48 | 48 (46,75…49,25) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 50 | 50 (48,75…51,25) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 55 | 55 (53,5…56,5) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 60 | 60 (58,5…61,5) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 65 | 65 (63,5…66,5) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 70 | 70 (68,5…71,5) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 75 | 75 (73,5…76,5) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 80 | 80 (78,5…81,5) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 85 | 85 (83,25…86,75) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 90 | 90 (88,25…91,75) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 95 | 95 (93,25…96,75) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 100 | 100 (98,25…101,75) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 38 | 38 (36,75…39,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 40 | 40 (38,75…41,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 42 | 42 (40,75…43,25) | 42 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 45 | 45 (43,75…46,25) | 42 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 48 | 48 (46,75…49,25) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 50 | 50 (48,75…51,25) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 55 | 55 (53,5…56,5) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 60 | 60 (58,5…61,5) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 65 | 65 (63,5…66,5) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 70 | 70 (68,5…71,5) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 75 | 75 (73,5…76,5) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 80 | 80 (78,5…81,5) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 85 | 85 (83,25…86,75) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 90 | 90 (88,25…91,75) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 95 | 95 (93,25…96,75) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 100 | 100 (98,25…101,75) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 110 | 110 (108,25…111,75) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 38 | 38 (36,75…39,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 40 | 40 (38,75…41,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 42 | 42 (40,75…43,25) | 42 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 45 | 45 (43,75…46,25) | 42 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 48 | 48 (46,75…49,25) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 50 | 50 (48,75…51,25) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 55 | 55 (53,5…56,5) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 60 | 60 (58,5…61,5) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 65 | 65 (63,5…66,5) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 70 | 70 (68,5…71,5) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 75 | 75 (73,5…76,5) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 80 | 80 (78,5…81,5) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 85 | 85 (83,25…86,75) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 90 | 90 (88,25…91,75) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 95 | 95 (93,25…96,75) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 100 | 100 (98,25…101,75) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 110 | 110 (108,25…111,75) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 42 | 42 (40,75…43,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 45 | 45 (43,75…46,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 48 | 48 (46,75…49,25) | 46 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 50 | 50 (48,75…51,25) | 46 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 55 | 55 (53,5…56,5) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 60 | 60 (58,5…61,5) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 65 | 65 (63,5…66,5) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 70 | 70 (68,5…71,5) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 75 | 75 (73,5…76,5) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 80 | 80 (78,5…81,5) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 85 | 85 (83,25…86,75) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 90 | 90 (88,25…91,75) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 95 | 95 (93,25…96,75) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 100 | 100 (98,25…101,75) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 110 | 110 (108,25…111,75) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 120 | 120 (118,25…121,75) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 42 | 42 (40,75…43,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 45 | 45 (43,75…46,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 48 | 48 (46,75…49,25) | 46 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 50 | 50 (48,75…51,25) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 55 | 55 (53,5…56,5) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 60 | 60 (58,5…61,5) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 65 | 65 (63,5…66,5) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 70 | 70 (68,5…71,5) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 75 | 75 (73,5…76,5) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 80 | 80 (78,5…81,5) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 85 | 85 (83,25…86,75) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 90 | 90 (88,25…91,75) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 95 | 95 (93,25…96,75) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 100 | 100 (98,25…101,75) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 110 | 110 (108,25…111,75) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 120 | 120 (118,25…121,75) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
Класс B; нормальная длина резьбы; уменьшенный недорез
| d, мм | P, мм | D, мм | k, мм | n, мм | t, мм | r, мм | dₐ, мм | x, мм | x, мм | x, мм | a, мм | z, мм | α, ° | d, мм | d₂, мм | T, мм | T, мм | T, мм | α, ° | β, ° | R, мм | ΔD, мм | Ra, мкм | Ra, мкм | Ra, мкм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Основной (крупный) — P = 0,25 мм | 2 (1,75…2) | 0,7 | 0,25 (0,31…0,45) | 0,3…0,44 | ≥ 0,1 | Численно не задано | ≤ 0,5 | ≤ 0,3 | ≤ 0,2 | ≤ 0,5 | 0,2 | 45 | 1 (0,915…0,982) | 0,838 (0,767…0,82) | ≤ 0,5 | ≤ 0,5 | ≤ 0,03 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,3 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 1,2 | Основной (крупный) — P = 0,25 мм | 2,3 (2,05…2,3) | 0,8 | 0,3 (0,36…0,5) | 0,35…0,49 | ≥ 0,1 | Численно не задано | ≤ 0,5 | ≤ 0,3 | ≤ 0,2 | ≤ 0,5 | 0,2 | 45 | 1,2 (1,115…1,182) | 1,038 (0,967…1,02) | ≤ 0,5 | ≤ 0,5 | ≤ 0,03 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,3 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 1,4 | Основной (крупный) — P = 0,3 мм | 2,6 (2,35…2,6) | 0,9 | 0,3 (0,36…0,5) | 0,4…0,6 | ≥ 0,1 | Численно не задано | ≤ 0,5 | ≤ 0,4 | ≤ 0,2 | ≤ 0,5 | 0,2 | 45 | 1,4 (1,307…1,382) | 1,205 (1,131…1,187) | ≤ 0,5 | ≤ 0,5 | ≤ 0,04 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,3 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 1,6 | Основной (крупный) — P = 0,35 мм | 3 (2,75…3) | 1 (0,75…1) | 0,4 (0,46…0,6) | 0,45…0,65 | ≥ 0,1 | Численно не задано | ≤ 0,6 | ≤ 0,4 | ≤ 0,3 | ≤ 0,6 | 0,3 | 45 | 1,6 (1,496…1,581) | 1,373 (1,291…1,354) | ≤ 0,5 | ≤ 0,5 | ≤ 0,04 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,3 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 2 | Основной (крупный) — P = 0,4 мм | 3,8 (3,5…3,8) | 1,3 (1,05…1,3) | 0,5 (0,56…0,7) | 0,6…0,85 | ≥ 0,1 | Численно не задано | ≤ 0,7 | ≤ 0,5 | ≤ 0,3 | ≤ 0,8 | 0,3 | 45 | 2 (1,886…1,981) | 1,74 (1,654…1,721) | ≤ 0,6 | ≤ 0,5 | ≤ 0,05 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,3 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 2,5 | Основной (крупный) — P = 0,45 мм | 4,5 (4,2…4,5) | 1,6 (1,35…1,6) | 0,6 (0,66…0,8) | 0,7…1 | ≥ 0,1 | ≤ 3,1 | ≤ 0,8 | ≤ 0,5 | ≤ 0,3 | ≤ 0,8 | 0,3 | 45 | 2,5 (2,38…2,48) | 2,208 (2,117…2,188) | ≤ 0,6 | ≤ 0,5 | ≤ 0,06 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 3 | Основной (крупный) — P = 0,5 мм | 5,5 (5,2…5,5) | 2 (1,75…2) | 0,8 (0,86…1) | 0,9…1,3 | ≥ 0,1 | ≤ 3,6 | ≤ 1 | ≤ 0,6 | ≤ 0,4 | ≤ 1 | 0,5 | 45 | 3 (2,874…2,98) | 2,675 (2,58…2,655) | ≤ 0,6 | ≤ 0,5 | ≤ 0,08 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 3,5 | Основной (крупный) — P = 0,6 мм | 6 (5,7…6) | 2,4 (2,15…2,4) | 0,8 (0,86…1) | 1…1,4 | ≥ 0,1 | ≤ 4,1 | ≤ 1,2 | ≤ 0,7 | ≤ 0,4 | ≤ 1 | 0,5 | 45 | 3,5 (3,354…3,479) | 3,11 (3,004…3,089) | ≤ 0,6 | ≤ 0,6 | ≤ 0,08 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 4 | Основной (крупный) — P = 0,7 мм | 7 (6,64…7) | 2,6 (2,35…2,6) | 1 (1,06…1,2) | 1,2…1,6 | ≥ 0,2 | ≤ 4,7 | ≤ 1,3 | ≤ 0,8 | ≤ 0,5 | ≤ 1,6 | 0,5 | 45 | 4 (3,838…3,978) | 3,545 (3,433…3,523) | ≤ 0,72 | ≤ 0,6 | ≤ 0,1 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 5 | Основной (крупный) — P = 0,8 мм | 8,5 (8,14…8,5) | 3,3 (3…3,3) | 1,2 (1,26…1,51) | 1,5…2 | ≥ 0,2 | ≤ 5,7 | ≤ 1,5 | ≤ 0,9 | ≤ 0,6 | ≤ 1,6 | 1 | 45 | 5 (4,826…4,976) | 4,48 (4,361…4,456) | ≤ 0,72 | ≤ 0,6 | ≤ 0,12 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 6 | Основной (крупный) — P = 1 мм | 10 (9,64…10) | 3,9 (3,6…3,9) | 1,6 (1,66…1,91) | 1,8…2,3 | ≥ 0,25 | ≤ 6,8 | ≤ 1,8 | ≤ 1,2 | ≤ 0,7 | ≤ 2 | 1 | 45 | 6 (5,794…5,974) | 5,35 (5,212…5,324) | ≤ 0,72 | ≤ 0,6 | ≤ 0,14 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 8 | Основной (крупный) — P = 1,25 мм | 13 (12,57…13) | 5 (4,7…5) | 2 (2,06…2,31) | 2,3…2,8 | ≥ 0,4 | ≤ 9,2 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | ≤ 2,5 | 1,6 | 45 | 8 (7,76…7,972) | 7,188 (7,042…7,16) | ≤ 0,86 | ≤ 0,72 | ≤ 0,18 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 8 | Мелкий — P = 1 мм | 13 (12,57…13) | 5 (4,7…5) | 2 (2,06…2,31) | 2,3…2,8 | ≥ 0,4 | ≤ 9,2 | ≤ 1,8 | ≤ 1,2 | ≤ 0,7 | ≤ 2 | 1 | 45 | 8 (7,794…7,974) | 7,35 (7,212…7,324) | ≤ 0,86 | ≤ 0,72 | ≤ 0,18 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 10 | Основной (крупный) — P = 1,5 мм | 16 (15,57…16) | 6 (5,7…6) | 2,5 (2,56…2,81) | 2,7…3,2 | ≥ 0,4 | ≤ 11,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 2,5 | 1,6 | 45 | 10 (9,732…9,968) | 9,026 (8,862…8,994) | ≤ 0,86 | ≤ 0,72 | ≤ 0,22 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 10 | Мелкий — P = 1,25 мм | 16 (15,57…16) | 6 (5,7…6) | 2,5 (2,56…2,81) | 2,7…3,2 | ≥ 0,4 | ≤ 11,2 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | ≤ 2,5 | 1,6 | 45 | 10 (9,76…9,972) | 9,188 (9,042…9,16) | ≤ 0,86 | ≤ 0,72 | ≤ 0,22 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 12 | Основной (крупный) — P = 1,75 мм | 18 (17,57…18) | 7 (6,64…7) | 3 (3,06…3,31) | 3,2…3,8 | ≥ 0,6 | ≤ 14,2 | ≤ 3,2 | ≤ 2 | ≤ 1,2 | ≤ 2,5 | 1,6 | 45 | 12 (11,701…11,966) | 10,863 (10,679…10,829) | ≤ 0,86 | ≤ 0,86 | ≤ 0,25 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 12 | Мелкий — P = 1,25 мм | 18 (17,57…18) | 7 (6,64…7) | 3 (3,06…3,31) | 3,2…3,8 | ≥ 0,6 | ≤ 14,2 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | ≤ 2,5 | 1,6 | 45 | 12 (11,76…11,972) | 11,188 (11,028…11,16) | ≤ 0,86 | ≤ 0,86 | ≤ 0,25 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 14 | Основной (крупный) — P = 2 мм | 21 (20,48…21) | 8 (7,64…8) | 3 (3,06…3,31) | 3,6…4,2 | ≥ 0,6 | ≤ 16,2 | ≤ 3,5 | ≤ 2,2 | ≤ 1,4 | ≤ 3 | 2 | 45 | 14 (13,682…13,962) | 12,701 (12,503…12,663) | ≤ 1,04 | ≤ 0,86 | ≤ 0,29 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 14 | Мелкий — P = 1,5 мм | 21 (20,48…21) | 8 (7,64…8) | 3 (3,06…3,31) | 3,6…4,2 | ≥ 0,6 | ≤ 16,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 2,5 | 1,6 | 45 | 14 (13,732…13,968) | 13,026 (12,854…12,994) | ≤ 1,04 | ≤ 0,86 | ≤ 0,29 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 16 | Основной (крупный) — P = 2 мм | 24 (23,48…24) | 9 (8,64…9) | 4 (4,07…4,37) | 4…4,6 | ≥ 0,6 | ≤ 18,2 | ≤ 3,5 | ≤ 2,2 | ≤ 1,4 | ≤ 3 | 2 | 45 | 16 (15,682…15,962) | 14,701 (14,503…14,663) | ≤ 1,04 | ≤ 0,86 | ≤ 0,34 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 16 | Мелкий — P = 1,5 мм | 24 (23,48…24) | 9 (8,64…9) | 4 (4,07…4,37) | 4…4,6 | ≥ 0,6 | ≤ 18,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 2,5 | 1,6 | 45 | 16 (15,732…15,968) | 15,026 (14,854…14,994) | ≤ 1,04 | ≤ 0,86 | ≤ 0,34 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 18 | Основной (крупный) — P = 2,5 мм | 27 (26,48…27) | 10 (9,64…10) | 4 (4,07…4,37) | 4,5…5,1 | ≥ 0,6 | ≤ 20,2 | ≤ 4,5 | ≤ 3 | ≤ 1,6 | ≤ 4 | 2,5 | 45 | 18 (17,623…17,958) | 16,376 (16,164…16,334) | ≤ 1,04 | ≤ 0,86 | ≤ 0,38 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 18 | Мелкий — P = 1,5 мм | 27 (26,48…27) | 10 (9,64…10) | 4 (4,07…4,37) | 4,5…5,1 | ≥ 0,6 | ≤ 20,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 2,5 | 1,6 | 45 | 18 (17,732…17,968) | 17,026 (16,854…16,994) | ≤ 1,04 | ≤ 0,86 | ≤ 0,38 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 20 | Основной (крупный) — P = 2,5 мм | 30 (29,48…30) | 11 (10,57…11) | 5 (5,07…5,37) | 5…5,6 | ≥ 0,8 | ≤ 22,4 | ≤ 4,5 | ≤ 3 | ≤ 1,6 | ≤ 4 | 2,5 | 45 | 20 (19,623…19,958) | 18,376 (18,164…18,334) | ≤ 1,04 | ≤ 1,04 | ≤ 0,42 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 20 | Мелкий — P = 1,5 мм | 30 (29,48…30) | 11 (10,57…11) | 5 (5,07…5,37) | 5…5,6 | ≥ 0,8 | ≤ 22,4 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 2,5 | 1,6 | 45 | 20 (19,732…19,968) | 19,026 (18,854…18,994) | ≤ 1,04 | ≤ 1,04 | ≤ 0,42 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
Обозначения колонок
- D, мм
- Диаметр головки
- k, мм
- Высота головки
- n, мм
- Ширина прямого шлица
- t, мм
- Глубина прямого шлица
- r, мм
- Радиус под головкой
- dₐ, мм
- Диаметр зоны сопряжения под головкой
- x, мм
- Сбег при заборной части инструмента 20°
- x, мм
- Сбег при заборной части инструмента 30°
- x, мм
- Сбег при заборной части инструмента 45°
- a, мм
- Уменьшенный недорез
- z, мм
- Фаска конца резьбы
- α, °
- Основной угол фаски
- d, мм
- Наружный диаметр резьбы 6g
- d₂, мм
- Средний диаметр резьбы 6g
- T, мм
- Соосность головки и стержня
- T, мм
- Симметричность шлица
- T, мм
- Перпендикулярность опорной поверхности
- α, °
- Уклон стенок шлица
- β, °
- Уклон боковой стенки головки
- R, мм
- Радиус допустимой выпуклости дна шлица
- ΔD, мм
- Дополнительное уменьшение D в направлении шлица
- Ra, мкм
- Остальные обработанные поверхности
- Ra, мкм
- Стенки и дно шлица
- Ra, мкм
- Торец стержня
Все допустимые длины и зависимые размеры (489)
| d, мм | P, мм | l, мм | l, мм | b, мм | d₁, мм | T, мм | d₁, мм | Резьба | Примечание |
|---|---|---|---|---|---|---|---|---|---|
| 1 | Основной (крупный) — P = 0,25 мм | 2 | 2 (1,5…2,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 2,5 | 2,5 (2…3) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 3 | 3 (2,5…3,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 3,5 | 3,5 (2,9…4,1) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 8 | 8 (7,25…8,75) | 8 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 9 | 9 (8,25…9,75) | 8 (8…8,5) | 1 (0,75…1) | ≤ 0,5 | Численно не задано | Неполная резьба | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1 | Основной (крупный) — P = 0,25 мм | 10 | 10 (9,25…10,75) | 8 (8…8,5) | 1 (0,75…1) | ≤ 0,5 | Численно не задано | Неполная резьба | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=8 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 2 | 2 (1,5…2,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 2,5 | 2,5 (2…3) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 3 | 3 (2,5…3,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 3,5 | 3,5 (2,9…4,1) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 9 | 9 (8,25…9,75) | 9 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 10 | 10 (9,25…10,75) | 9 (9…9,5) | 1,2 (0,95…1,2) | ≤ 0,5 | Численно не задано | Неполная резьба | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 11 | 11 (10,1…11,9) | 9 (9…9,5) | 1,2 (0,95…1,2) | ≤ 0,5 | Численно не задано | Неполная резьба | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 12 | 12 (11,1…12,9) | 9 (9…9,5) | 1,2 (0,95…1,2) | ≤ 0,5 | Численно не задано | Неполная резьба | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 2 | 2 (1,5…2,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 2,5 | 2,5 (2…3) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 3 | 3 (2,5…3,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 3,5 | 3,5 (2,9…4,1) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 9 | 9 (8,25…9,75) | 9 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 10 | 10 (9,25…10,75) | 9 (9…9,6) | 1,4 (1,15…1,4) | ≤ 0,5 | Численно не задано | Неполная резьба | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 11 | 11 (10,1…11,9) | 9 (9…9,6) | 1,4 (1,15…1,4) | ≤ 0,5 | Численно не задано | Неполная резьба | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 12 | 12 (11,1…12,9) | 9 (9…9,6) | 1,4 (1,15…1,4) | ≤ 0,5 | Численно не задано | Неполная резьба | Выбран уменьшенный недорез: a≤0.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 2 | 2 (1,5…2,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 2,5 | 2,5 (2…3) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 3 | 3 (2,5…3,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 3,5 | 3,5 (2,9…4,1) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 9 | 9 (8,25…9,75) | 9 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 10 | 10 (9,25…10,75) | 9 (9…9,7) | 1,6 (1,35…1,6) | ≤ 0,5 | 1,35 (1,31…1,35) | Неполная резьба | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 11 | 11 (10,1…11,9) | 9 (9…9,7) | 1,6 (1,35…1,6) | ≤ 0,5 | 1,35 (1,31…1,35) | Неполная резьба | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 12 | 12 (11,1…12,9) | 9 (9…9,7) | 1,6 (1,35…1,6) | ≤ 0,5 | 1,35 (1,31…1,35) | Неполная резьба | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 13 | 13 (12,1…13,9) | 9 (9…9,7) | 1,6 (1,35…1,6) | ≤ 0,5 | 1,35 (1,31…1,35) | Неполная резьба | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 14 | 14 (13,1…14,9) | 9 (9…9,7) | 1,6 (1,35…1,6) | ≤ 0,5 | 1,35 (1,31…1,35) | Неполная резьба | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 16 | 16 (15,1…16,9) | 9 (9…9,7) | 1,6 (1,35…1,6) | ≤ 0,5 | 1,35 (1,31…1,35) | Неполная резьба | Выбран уменьшенный недорез: a≤0.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=9 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 2,5 | 2,5 (2…3) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 3 | 3 (2,5…3,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 3,5 | 3,5 (2,9…4,1) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 10 | 10 (9,25…10,75) | 10 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 11 | 11 (10,1…11,9) | 10 (10…10,8) | 2 (1,75…2) | ≤ 0,5 | 1,71 (1,67…1,71) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 12 | 12 (11,1…12,9) | 10 (10…10,8) | 2 (1,75…2) | ≤ 0,5 | 1,71 (1,67…1,71) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 13 | 13 (12,1…13,9) | 10 (10…10,8) | 2 (1,75…2) | ≤ 0,5 | 1,71 (1,67…1,71) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 14 | 14 (13,1…14,9) | 10 (10…10,8) | 2 (1,75…2) | ≤ 0,5 | 1,71 (1,67…1,71) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 16 | 16 (15,1…16,9) | 10 (10…10,8) | 2 (1,75…2) | ≤ 0,5 | 1,71 (1,67…1,71) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 18 | 18 (17,1…18,9) | 10 (10…10,8) | 2 (1,75…2) | ≤ 0,5 | 1,71 (1,67…1,71) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 20 | 20 (18,95…21,05) | 10 (10…10,8) | 2 (1,75…2) | ≤ 0,5 | 1,71 (1,67…1,71) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=10 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 3 | 3 (2,5…3,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 3,5 | 3,5 (2,9…4,1) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 11 | 11 (10,1…11,9) | 11 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 12 | 12 (11,1…12,9) | 11 (11…11,9) | 2,5 (2,25…2,5) | ≤ 0,5 | 2,18 (2,13…2,18) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 13 | 13 (12,1…13,9) | 11 (11…11,9) | 2,5 (2,25…2,5) | ≤ 0,5 | 2,18 (2,13…2,18) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 14 | 14 (13,1…14,9) | 11 (11…11,9) | 2,5 (2,25…2,5) | ≤ 0,5 | 2,18 (2,13…2,18) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 16 | 16 (15,1…16,9) | 11 (11…11,9) | 2,5 (2,25…2,5) | ≤ 0,5 | 2,18 (2,13…2,18) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 18 | 18 (17,1…18,9) | 11 (11…11,9) | 2,5 (2,25…2,5) | ≤ 0,5 | 2,18 (2,13…2,18) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 20 | 20 (18,95…21,05) | 11 (11…11,9) | 2,5 (2,25…2,5) | ≤ 0,5 | 2,18 (2,13…2,18) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 22 | 22 (20,95…23,05) | 11 (11…11,9) | 2,5 (2,25…2,5) | ≤ 0,5 | 2,18 (2,13…2,18) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 25 | 25 (23,95…26,05) | 11 (11…11,9) | 2,5 (2,25…2,5) | ≤ 0,5 | 2,18 (2,13…2,18) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=11 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 3 | 3 (2,5…3,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 3,5 | 3,5 (2,9…4,1) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 11 | 11 (10,1…11,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 12 | 12 (11,1…12,9) | 12 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 13 | 13 (12,1…13,9) | 12 (12…13) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 14 | 14 (13,1…14,9) | 12 (12…13) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 16 | 16 (15,1…16,9) | 12 (12…13) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 18 | 18 (17,1…18,9) | 12 (12…13) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 20 | 20 (18,95…21,05) | 12 (12…13) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 22 | 22 (20,95…23,05) | 12 (12…13) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 25 | 25 (23,95…26,05) | 12 (12…13) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 28 | 28 (26,95…29,05) | 12 (12…13) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 30 | 30 (28,95…31,05) | 12 (12…13) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=12 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 11 | 11 (10,1…11,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 13 | 13 (12,1…13,9) | 13 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 14 | 14 (13,1…14,9) | 13 (13…14,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 16 | 16 (15,1…16,9) | 13 (13…14,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 18 | 18 (17,1…18,9) | 13 (13…14,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 20 | 20 (18,95…21,05) | 13 (13…14,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 22 | 22 (20,95…23,05) | 13 (13…14,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 25 | 25 (23,95…26,05) | 13 (13…14,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 28 | 28 (26,95…29,05) | 13 (13…14,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 30 | 30 (28,95…31,05) | 13 (13…14,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 32 | 32 (30,75…33,25) | 13 (13…14,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 35 | 35 (33,75…36,25) | 13 (13…14,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=13 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 11 | 11 (10,1…11,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 14 | 14 (13,1…14,9) | 14 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 16 | 16 (15,1…16,9) | 14 (14…15,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 18 | 18 (17,1…18,9) | 14 (14…15,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 20 | 20 (18,95…21,05) | 14 (14…15,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 22 | 22 (20,95…23,05) | 14 (14…15,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 25 | 25 (23,95…26,05) | 14 (14…15,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 28 | 28 (26,95…29,05) | 14 (14…15,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 30 | 30 (28,95…31,05) | 14 (14…15,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 32 | 32 (30,75…33,25) | 14 (14…15,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 35 | 35 (33,75…36,25) | 14 (14…15,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 38 | 38 (36,75…39,25) | 14 (14…15,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 40 | 40 (38,75…41,25) | 14 (14…15,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=14 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 11 | 11 (10,1…11,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 16 | 16 (15,1…16,9) | 16 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 18 | 18 (17,1…18,9) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 20 | 20 (18,95…21,05) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 22 | 22 (20,95…23,05) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 25 | 25 (23,95…26,05) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 28 | 28 (26,95…29,05) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 30 | 30 (28,95…31,05) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 32 | 32 (30,75…33,25) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 35 | 35 (33,75…36,25) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 38 | 38 (36,75…39,25) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 40 | 40 (38,75…41,25) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 42 | 42 (40,75…43,25) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 45 | 45 (43,75…46,25) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 48 | 48 (46,75…49,25) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 50 | 50 (48,75…51,25) | 16 (16…17,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 6 | Основной (крупный) — P = 1 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 11 | 11 (10,1…11,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 16 | 16 (15,1…16,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 18 | 18 (17,1…18,9) | 18 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 20 | 20 (18,95…21,05) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 22 | 22 (20,95…23,05) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 25 | 25 (23,95…26,05) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 28 | 28 (26,95…29,05) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 30 | 30 (28,95…31,05) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 32 | 32 (30,75…33,25) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 35 | 35 (33,75…36,25) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 38 | 38 (36,75…39,25) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 40 | 40 (38,75…41,25) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 42 | 42 (40,75…43,25) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 45 | 45 (43,75…46,25) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 48 | 48 (46,75…49,25) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 50 | 50 (48,75…51,25) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 55 | 55 (53,5…56,5) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 6 | Основной (крупный) — P = 1 мм | 60 | 60 (58,5…61,5) | 18 (18…20) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 16 | 16 (15,1…16,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 22 | 22 (20,95…23,05) | 22 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 25 | 25 (23,95…26,05) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 28 | 28 (26,95…29,05) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 30 | 30 (28,95…31,05) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 32 | 32 (30,75…33,25) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 35 | 35 (33,75…36,25) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 38 | 38 (36,75…39,25) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 40 | 40 (38,75…41,25) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 42 | 42 (40,75…43,25) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 45 | 45 (43,75…46,25) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 48 | 48 (46,75…49,25) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 50 | 50 (48,75…51,25) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 55 | 55 (53,5…56,5) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 60 | 60 (58,5…61,5) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 65 | 65 (63,5…66,5) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 70 | 70 (68,5…71,5) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 75 | 75 (73,5…76,5) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 80 | 80 (78,5…81,5) | 22 (22…24,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 16 | 16 (15,1…16,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 22 | 22 (20,95…23,05) | 22 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 25 | 25 (23,95…26,05) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 28 | 28 (26,95…29,05) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 30 | 30 (28,95…31,05) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 32 | 32 (30,75…33,25) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 35 | 35 (33,75…36,25) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 38 | 38 (36,75…39,25) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 40 | 40 (38,75…41,25) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 42 | 42 (40,75…43,25) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 45 | 45 (43,75…46,25) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 48 | 48 (46,75…49,25) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 50 | 50 (48,75…51,25) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 55 | 55 (53,5…56,5) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 60 | 60 (58,5…61,5) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 65 | 65 (63,5…66,5) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 70 | 70 (68,5…71,5) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 75 | 75 (73,5…76,5) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 8 | Мелкий — P = 1 мм | 80 | 80 (78,5…81,5) | 22 (22…24) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 22 | 22 (20,95…23,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 28 | 28 (26,95…29,05) | 26 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 30 | 30 (28,95…31,05) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 32 | 32 (30,75…33,25) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 35 | 35 (33,75…36,25) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 38 | 38 (36,75…39,25) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 40 | 40 (38,75…41,25) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 42 | 42 (40,75…43,25) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 45 | 45 (43,75…46,25) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 48 | 48 (46,75…49,25) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 50 | 50 (48,75…51,25) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 55 | 55 (53,5…56,5) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 60 | 60 (58,5…61,5) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 65 | 65 (63,5…66,5) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 70 | 70 (68,5…71,5) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 75 | 75 (73,5…76,5) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 80 | 80 (78,5…81,5) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 85 | 85 (83,25…86,75) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 90 | 90 (88,25…91,75) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 95 | 95 (93,25…96,75) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 100 | 100 (98,25…101,75) | 26 (26…29) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 22 | 22 (20,95…23,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 28 | 28 (26,95…29,05) | 26 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 30 | 30 (28,95…31,05) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 32 | 32 (30,75…33,25) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 35 | 35 (33,75…36,25) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 38 | 38 (36,75…39,25) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 40 | 40 (38,75…41,25) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 42 | 42 (40,75…43,25) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 45 | 45 (43,75…46,25) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 48 | 48 (46,75…49,25) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 50 | 50 (48,75…51,25) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 55 | 55 (53,5…56,5) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 60 | 60 (58,5…61,5) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 65 | 65 (63,5…66,5) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 70 | 70 (68,5…71,5) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 75 | 75 (73,5…76,5) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 80 | 80 (78,5…81,5) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 85 | 85 (83,25…86,75) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 90 | 90 (88,25…91,75) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 95 | 95 (93,25…96,75) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 10 | Мелкий — P = 1,25 мм | 100 | 100 (98,25…101,75) | 26 (26…28,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=26 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 22 | 22 (20,95…23,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 28 | 28 (26,95…29,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 30 | 30 (28,95…31,05) | 30 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 32 | 32 (30,75…33,25) | 30 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 35 | 35 (33,75…36,25) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 38 | 38 (36,75…39,25) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 40 | 40 (38,75…41,25) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 42 | 42 (40,75…43,25) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 45 | 45 (43,75…46,25) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 48 | 48 (46,75…49,25) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 50 | 50 (48,75…51,25) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 55 | 55 (53,5…56,5) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 60 | 60 (58,5…61,5) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 65 | 65 (63,5…66,5) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 70 | 70 (68,5…71,5) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 75 | 75 (73,5…76,5) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 80 | 80 (78,5…81,5) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 85 | 85 (83,25…86,75) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 90 | 90 (88,25…91,75) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 95 | 95 (93,25…96,75) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 100 | 100 (98,25…101,75) | 30 (30…33,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 22 | 22 (20,95…23,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 28 | 28 (26,95…29,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 30 | 30 (28,95…31,05) | 30 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 32 | 32 (30,75…33,25) | 30 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 35 | 35 (33,75…36,25) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 38 | 38 (36,75…39,25) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 40 | 40 (38,75…41,25) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 42 | 42 (40,75…43,25) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 45 | 45 (43,75…46,25) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 48 | 48 (46,75…49,25) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 50 | 50 (48,75…51,25) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 55 | 55 (53,5…56,5) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 60 | 60 (58,5…61,5) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 65 | 65 (63,5…66,5) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 70 | 70 (68,5…71,5) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 75 | 75 (73,5…76,5) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 80 | 80 (78,5…81,5) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 85 | 85 (83,25…86,75) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 90 | 90 (88,25…91,75) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 95 | 95 (93,25…96,75) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 12 | Мелкий — P = 1,25 мм | 100 | 100 (98,25…101,75) | 30 (30…32,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=30 мм. |
| 14 | Основной (крупный) — P = 2 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 28 | 28 (26,95…29,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 30 | 30 (28,95…31,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 35 | 35 (33,75…36,25) | 34 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 38 | 38 (36,75…39,25) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 40 | 40 (38,75…41,25) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 42 | 42 (40,75…43,25) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 45 | 45 (43,75…46,25) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 48 | 48 (46,75…49,25) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 50 | 50 (48,75…51,25) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 55 | 55 (53,5…56,5) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 60 | 60 (58,5…61,5) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 65 | 65 (63,5…66,5) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 70 | 70 (68,5…71,5) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 75 | 75 (73,5…76,5) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 80 | 80 (78,5…81,5) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 85 | 85 (83,25…86,75) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 90 | 90 (88,25…91,75) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 95 | 95 (93,25…96,75) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Основной (крупный) — P = 2 мм | 100 | 100 (98,25…101,75) | 34 (34…38) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 28 | 28 (26,95…29,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 30 | 30 (28,95…31,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 35 | 35 (33,75…36,25) | 34 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 38 | 38 (36,75…39,25) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 40 | 40 (38,75…41,25) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 42 | 42 (40,75…43,25) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 45 | 45 (43,75…46,25) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 48 | 48 (46,75…49,25) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 50 | 50 (48,75…51,25) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 55 | 55 (53,5…56,5) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 60 | 60 (58,5…61,5) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 65 | 65 (63,5…66,5) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 70 | 70 (68,5…71,5) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 75 | 75 (73,5…76,5) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 80 | 80 (78,5…81,5) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 85 | 85 (83,25…86,75) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 90 | 90 (88,25…91,75) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 95 | 95 (93,25…96,75) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 14 | Мелкий — P = 1,5 мм | 100 | 100 (98,25…101,75) | 34 (34…37) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 16 | Основной (крупный) — P = 2 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 38 | 38 (36,75…39,25) | 38 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 40 | 40 (38,75…41,25) | 38 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 42 | 42 (40,75…43,25) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 45 | 45 (43,75…46,25) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 48 | 48 (46,75…49,25) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 50 | 50 (48,75…51,25) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 55 | 55 (53,5…56,5) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 60 | 60 (58,5…61,5) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 65 | 65 (63,5…66,5) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 70 | 70 (68,5…71,5) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 75 | 75 (73,5…76,5) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 80 | 80 (78,5…81,5) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 85 | 85 (83,25…86,75) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 90 | 90 (88,25…91,75) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 95 | 95 (93,25…96,75) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Основной (крупный) — P = 2 мм | 100 | 100 (98,25…101,75) | 38 (38…42) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 38 | 38 (36,75…39,25) | 38 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 40 | 40 (38,75…41,25) | 38 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 42 | 42 (40,75…43,25) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 45 | 45 (43,75…46,25) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 48 | 48 (46,75…49,25) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 50 | 50 (48,75…51,25) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 55 | 55 (53,5…56,5) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 60 | 60 (58,5…61,5) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 65 | 65 (63,5…66,5) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 70 | 70 (68,5…71,5) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 75 | 75 (73,5…76,5) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 80 | 80 (78,5…81,5) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 85 | 85 (83,25…86,75) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 90 | 90 (88,25…91,75) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 95 | 95 (93,25…96,75) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 16 | Мелкий — P = 1,5 мм | 100 | 100 (98,25…101,75) | 38 (38…41) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=38 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 38 | 38 (36,75…39,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 40 | 40 (38,75…41,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 42 | 42 (40,75…43,25) | 42 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 45 | 45 (43,75…46,25) | 42 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 48 | 48 (46,75…49,25) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 50 | 50 (48,75…51,25) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 55 | 55 (53,5…56,5) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 60 | 60 (58,5…61,5) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 65 | 65 (63,5…66,5) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 70 | 70 (68,5…71,5) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 75 | 75 (73,5…76,5) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 80 | 80 (78,5…81,5) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 85 | 85 (83,25…86,75) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 90 | 90 (88,25…91,75) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 95 | 95 (93,25…96,75) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 100 | 100 (98,25…101,75) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 110 | 110 (108,25…111,75) | 42 (42…47) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 38 | 38 (36,75…39,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 40 | 40 (38,75…41,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 42 | 42 (40,75…43,25) | 42 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 45 | 45 (43,75…46,25) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 48 | 48 (46,75…49,25) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 50 | 50 (48,75…51,25) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 55 | 55 (53,5…56,5) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 60 | 60 (58,5…61,5) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 65 | 65 (63,5…66,5) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 70 | 70 (68,5…71,5) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 75 | 75 (73,5…76,5) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 80 | 80 (78,5…81,5) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 85 | 85 (83,25…86,75) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 90 | 90 (88,25…91,75) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 95 | 95 (93,25…96,75) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 100 | 100 (98,25…101,75) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 18 | Мелкий — P = 1,5 мм | 110 | 110 (108,25…111,75) | 42 (42…45) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=42 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 42 | 42 (40,75…43,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 45 | 45 (43,75…46,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 48 | 48 (46,75…49,25) | 46 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 50 | 50 (48,75…51,25) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 55 | 55 (53,5…56,5) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 60 | 60 (58,5…61,5) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 65 | 65 (63,5…66,5) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 70 | 70 (68,5…71,5) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 75 | 75 (73,5…76,5) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 80 | 80 (78,5…81,5) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 85 | 85 (83,25…86,75) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 90 | 90 (88,25…91,75) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 95 | 95 (93,25…96,75) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 100 | 100 (98,25…101,75) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 110 | 110 (108,25…111,75) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 120 | 120 (118,25…121,75) | 46 (46…51) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 42 | 42 (40,75…43,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 45 | 45 (43,75…46,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 48 | 48 (46,75…49,25) | 46 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 50 | 50 (48,75…51,25) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 55 | 55 (53,5…56,5) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 60 | 60 (58,5…61,5) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 65 | 65 (63,5…66,5) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 70 | 70 (68,5…71,5) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 75 | 75 (73,5…76,5) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 80 | 80 (78,5…81,5) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 85 | 85 (83,25…86,75) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 90 | 90 (88,25…91,75) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 95 | 95 (93,25…96,75) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 100 | 100 (98,25…101,75) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 110 | 110 (108,25…111,75) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 20 | Мелкий — P = 1,5 мм | 120 | 120 (118,25…121,75) | 46 (46…49) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
Класс B; удлинённая длина резьбы; нормальный недорез
| d, мм | P, мм | D, мм | k, мм | n, мм | t, мм | r, мм | dₐ, мм | x, мм | x, мм | x, мм | a, мм | z, мм | α, ° | d, мм | d₂, мм | T, мм | T, мм | T, мм | α, ° | β, ° | R, мм | ΔD, мм | Ra, мкм | Ra, мкм | Ra, мкм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | Основной (крупный) — P = 0,4 мм | 3,8 (3,5…3,8) | 1,3 (1,05…1,3) | 0,5 (0,56…0,7) | 0,6…0,85 | ≥ 0,1 | Численно не задано | ≤ 0,7 | ≤ 0,5 | ≤ 0,3 | ≤ 1 | 0,3 | 45 | 2 (1,886…1,981) | 1,74 (1,654…1,721) | ≤ 0,6 | ≤ 0,5 | ≤ 0,05 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,3 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 2,5 | Основной (крупный) — P = 0,45 мм | 4,5 (4,2…4,5) | 1,6 (1,35…1,6) | 0,6 (0,66…0,8) | 0,7…1 | ≥ 0,1 | ≤ 3,1 | ≤ 0,8 | ≤ 0,5 | ≤ 0,3 | ≤ 1 | 0,3 | 45 | 2,5 (2,38…2,48) | 2,208 (2,117…2,188) | ≤ 0,6 | ≤ 0,5 | ≤ 0,06 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 3 | Основной (крупный) — P = 0,5 мм | 5,5 (5,2…5,5) | 2 (1,75…2) | 0,8 (0,86…1) | 0,9…1,3 | ≥ 0,1 | ≤ 3,6 | ≤ 1 | ≤ 0,6 | ≤ 0,4 | ≤ 1,6 | 0,5 | 45 | 3 (2,874…2,98) | 2,675 (2,58…2,655) | ≤ 0,6 | ≤ 0,5 | ≤ 0,08 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 3,5 | Основной (крупный) — P = 0,6 мм | 6 (5,7…6) | 2,4 (2,15…2,4) | 0,8 (0,86…1) | 1…1,4 | ≥ 0,1 | ≤ 4,1 | ≤ 1,2 | ≤ 0,7 | ≤ 0,4 | ≤ 1,6 | 0,5 | 45 | 3,5 (3,354…3,479) | 3,11 (3,004…3,089) | ≤ 0,6 | ≤ 0,6 | ≤ 0,08 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 4 | Основной (крупный) — P = 0,7 мм | 7 (6,64…7) | 2,6 (2,35…2,6) | 1 (1,06…1,2) | 1,2…1,6 | ≥ 0,2 | ≤ 4,7 | ≤ 1,3 | ≤ 0,8 | ≤ 0,5 | ≤ 2 | 0,5 | 45 | 4 (3,838…3,978) | 3,545 (3,433…3,523) | ≤ 0,72 | ≤ 0,6 | ≤ 0,1 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 5 | Основной (крупный) — P = 0,8 мм | 8,5 (8,14…8,5) | 3,3 (3…3,3) | 1,2 (1,26…1,51) | 1,5…2 | ≥ 0,2 | ≤ 5,7 | ≤ 1,5 | ≤ 0,9 | ≤ 0,6 | ≤ 3 | 1 | 45 | 5 (4,826…4,976) | 4,48 (4,361…4,456) | ≤ 0,72 | ≤ 0,6 | ≤ 0,12 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 6 | Основной (крупный) — P = 1 мм | 10 (9,64…10) | 3,9 (3,6…3,9) | 1,6 (1,66…1,91) | 1,8…2,3 | ≥ 0,25 | ≤ 6,8 | ≤ 1,8 | ≤ 1,2 | ≤ 0,7 | ≤ 3 | 1 | 45 | 6 (5,794…5,974) | 5,35 (5,212…5,324) | ≤ 0,72 | ≤ 0,6 | ≤ 0,14 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 8 | Основной (крупный) — P = 1,25 мм | 13 (12,57…13) | 5 (4,7…5) | 2 (2,06…2,31) | 2,3…2,8 | ≥ 0,4 | ≤ 9,2 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | ≤ 4 | 1,6 | 45 | 8 (7,76…7,972) | 7,188 (7,042…7,16) | ≤ 0,86 | ≤ 0,72 | ≤ 0,18 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 8 | Мелкий — P = 1 мм | 13 (12,57…13) | 5 (4,7…5) | 2 (2,06…2,31) | 2,3…2,8 | ≥ 0,4 | ≤ 9,2 | ≤ 1,8 | ≤ 1,2 | ≤ 0,7 | ≤ 3 | 1 | 45 | 8 (7,794…7,974) | 7,35 (7,212…7,324) | ≤ 0,86 | ≤ 0,72 | ≤ 0,18 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 10 | Основной (крупный) — P = 1,5 мм | 16 (15,57…16) | 6 (5,7…6) | 2,5 (2,56…2,81) | 2,7…3,2 | ≥ 0,4 | ≤ 11,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 4 | 1,6 | 45 | 10 (9,732…9,968) | 9,026 (8,862…8,994) | ≤ 0,86 | ≤ 0,72 | ≤ 0,22 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 10 | Мелкий — P = 1,25 мм | 16 (15,57…16) | 6 (5,7…6) | 2,5 (2,56…2,81) | 2,7…3,2 | ≥ 0,4 | ≤ 11,2 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | ≤ 4 | 1,6 | 45 | 10 (9,76…9,972) | 9,188 (9,042…9,16) | ≤ 0,86 | ≤ 0,72 | ≤ 0,22 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 12 | Основной (крупный) — P = 1,75 мм | 18 (17,57…18) | 7 (6,64…7) | 3 (3,06…3,31) | 3,2…3,8 | ≥ 0,6 | ≤ 14,2 | ≤ 3,2 | ≤ 2 | ≤ 1,2 | ≤ 4 | 1,6 | 45 | 12 (11,701…11,966) | 10,863 (10,679…10,829) | ≤ 0,86 | ≤ 0,86 | ≤ 0,25 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 12 | Мелкий — P = 1,25 мм | 18 (17,57…18) | 7 (6,64…7) | 3 (3,06…3,31) | 3,2…3,8 | ≥ 0,6 | ≤ 14,2 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | ≤ 4 | 1,6 | 45 | 12 (11,76…11,972) | 11,188 (11,028…11,16) | ≤ 0,86 | ≤ 0,86 | ≤ 0,25 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 14 | Основной (крупный) — P = 2 мм | 21 (20,48…21) | 8 (7,64…8) | 3 (3,06…3,31) | 3,6…4,2 | ≥ 0,6 | ≤ 16,2 | ≤ 3,5 | ≤ 2,2 | ≤ 1,4 | ≤ 5 | 2 | 45 | 14 (13,682…13,962) | 12,701 (12,503…12,663) | ≤ 1,04 | ≤ 0,86 | ≤ 0,29 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 14 | Мелкий — P = 1,5 мм | 21 (20,48…21) | 8 (7,64…8) | 3 (3,06…3,31) | 3,6…4,2 | ≥ 0,6 | ≤ 16,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 4 | 1,6 | 45 | 14 (13,732…13,968) | 13,026 (12,854…12,994) | ≤ 1,04 | ≤ 0,86 | ≤ 0,29 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 16 | Основной (крупный) — P = 2 мм | 24 (23,48…24) | 9 (8,64…9) | 4 (4,07…4,37) | 4…4,6 | ≥ 0,6 | ≤ 18,2 | ≤ 3,5 | ≤ 2,2 | ≤ 1,4 | ≤ 5 | 2 | 45 | 16 (15,682…15,962) | 14,701 (14,503…14,663) | ≤ 1,04 | ≤ 0,86 | ≤ 0,34 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 16 | Мелкий — P = 1,5 мм | 24 (23,48…24) | 9 (8,64…9) | 4 (4,07…4,37) | 4…4,6 | ≥ 0,6 | ≤ 18,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 4 | 1,6 | 45 | 16 (15,732…15,968) | 15,026 (14,854…14,994) | ≤ 1,04 | ≤ 0,86 | ≤ 0,34 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 18 | Основной (крупный) — P = 2,5 мм | 27 (26,48…27) | 10 (9,64…10) | 4 (4,07…4,37) | 4,5…5,1 | ≥ 0,6 | ≤ 20,2 | ≤ 4,5 | ≤ 3 | ≤ 1,6 | ≤ 6 | 2,5 | 45 | 18 (17,623…17,958) | 16,376 (16,164…16,334) | ≤ 1,04 | ≤ 0,86 | ≤ 0,38 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 18 | Мелкий — P = 1,5 мм | 27 (26,48…27) | 10 (9,64…10) | 4 (4,07…4,37) | 4,5…5,1 | ≥ 0,6 | ≤ 20,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 4 | 1,6 | 45 | 18 (17,732…17,968) | 17,026 (16,854…16,994) | ≤ 1,04 | ≤ 0,86 | ≤ 0,38 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 20 | Основной (крупный) — P = 2,5 мм | 30 (29,48…30) | 11 (10,57…11) | 5 (5,07…5,37) | 5…5,6 | ≥ 0,8 | ≤ 22,4 | ≤ 4,5 | ≤ 3 | ≤ 1,6 | ≤ 6 | 2,5 | 45 | 20 (19,623…19,958) | 18,376 (18,164…18,334) | ≤ 1,04 | ≤ 1,04 | ≤ 0,42 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 20 | Мелкий — P = 1,5 мм | 30 (29,48…30) | 11 (10,57…11) | 5 (5,07…5,37) | 5…5,6 | ≥ 0,8 | ≤ 22,4 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 4 | 1,6 | 45 | 20 (19,732…19,968) | 19,026 (18,854…18,994) | ≤ 1,04 | ≤ 1,04 | ≤ 0,42 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
Обозначения колонок
- D, мм
- Диаметр головки
- k, мм
- Высота головки
- n, мм
- Ширина прямого шлица
- t, мм
- Глубина прямого шлица
- r, мм
- Радиус под головкой
- dₐ, мм
- Диаметр зоны сопряжения под головкой
- x, мм
- Сбег при заборной части инструмента 20°
- x, мм
- Сбег при заборной части инструмента 30°
- x, мм
- Сбег при заборной части инструмента 45°
- a, мм
- Нормальный недорез
- z, мм
- Фаска конца резьбы
- α, °
- Основной угол фаски
- d, мм
- Наружный диаметр резьбы 6g
- d₂, мм
- Средний диаметр резьбы 6g
- T, мм
- Соосность головки и стержня
- T, мм
- Симметричность шлица
- T, мм
- Перпендикулярность опорной поверхности
- α, °
- Уклон стенок шлица
- β, °
- Уклон боковой стенки головки
- R, мм
- Радиус допустимой выпуклости дна шлица
- ΔD, мм
- Дополнительное уменьшение D в направлении шлица
- Ra, мкм
- Остальные обработанные поверхности
- Ra, мкм
- Стенки и дно шлица
- Ra, мкм
- Торец стержня
Все допустимые длины и зависимые размеры (436)
| d, мм | P, мм | l, мм | l, мм | b, мм | d₁, мм | T, мм | d₁, мм | Резьба | Примечание |
|---|---|---|---|---|---|---|---|---|---|
| 2 | Основной (крупный) — P = 0,4 мм | 2,5 | 2,5 (2…3) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 3 | 3 (2,5…3,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 3,5 | 3,5 (2,9…4,1) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 11 | 11 (10,1…11,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 16 | 16 (15,1…16,9) | 16 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 18 | 18 (17,1…18,9) | 16 (16…16,8) | 2 (1,75…2) | ≤ 0,5 | 1,71 (1,67…1,71) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 20 | 20 (18,95…21,05) | 16 (16…16,8) | 2 (1,75…2) | ≤ 0,5 | 1,71 (1,67…1,71) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 3 | 3 (2,5…3,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 3,5 | 3,5 (2,9…4,1) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 11 | 11 (10,1…11,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 16 | 16 (15,1…16,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 18 | 18 (17,1…18,9) | 18 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 20 | 20 (18,95…21,05) | 18 (18…18,9) | 2,5 (2,25…2,5) | ≤ 0,5 | 2,18 (2,13…2,18) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 22 | 22 (20,95…23,05) | 18 (18…18,9) | 2,5 (2,25…2,5) | ≤ 0,5 | 2,18 (2,13…2,18) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 25 | 25 (23,95…26,05) | 18 (18…18,9) | 2,5 (2,25…2,5) | ≤ 0,5 | 2,18 (2,13…2,18) | Неполная резьба | Выбран нормальный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 3 | 3 (2,5…3,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 3,5 | 3,5 (2,9…4,1) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 11 | 11 (10,1…11,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 16 | 16 (15,1…16,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 20 | 20 (18,95…21,05) | 19 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 22 | 22 (20,95…23,05) | 19 (19…20) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 25 | 25 (23,95…26,05) | 19 (19…20) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 28 | 28 (26,95…29,05) | 19 (19…20) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 30 | 30 (28,95…31,05) | 19 (19…20) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 11 | 11 (10,1…11,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 16 | 16 (15,1…16,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 20 | 20 (18,95…21,05) | 20 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 22 | 22 (20,95…23,05) | 20 (20…21,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 25 | 25 (23,95…26,05) | 20 (20…21,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 28 | 28 (26,95…29,05) | 20 (20…21,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 30 | 30 (28,95…31,05) | 20 (20…21,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 32 | 32 (30,75…33,25) | 20 (20…21,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 35 | 35 (33,75…36,25) | 20 (20…21,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран нормальный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 11 | 11 (10,1…11,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 16 | 16 (15,1…16,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 22 | 22 (20,95…23,05) | 22 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 25 | 25 (23,95…26,05) | 22 (22…23,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 28 | 28 (26,95…29,05) | 22 (22…23,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 30 | 30 (28,95…31,05) | 22 (22…23,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 32 | 32 (30,75…33,25) | 22 (22…23,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 35 | 35 (33,75…36,25) | 22 (22…23,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 38 | 38 (36,75…39,25) | 22 (22…23,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 40 | 40 (38,75…41,25) | 22 (22…23,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран нормальный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 11 | 11 (10,1…11,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 16 | 16 (15,1…16,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 22 | 22 (20,95…23,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 25 | 25 (23,95…26,05) | 25 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 28 | 28 (26,95…29,05) | 25 (25…26,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 30 | 30 (28,95…31,05) | 25 (25…26,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 32 | 32 (30,75…33,25) | 25 (25…26,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 35 | 35 (33,75…36,25) | 25 (25…26,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 38 | 38 (36,75…39,25) | 25 (25…26,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 40 | 40 (38,75…41,25) | 25 (25…26,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 42 | 42 (40,75…43,25) | 25 (25…26,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 45 | 45 (43,75…46,25) | 25 (25…26,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 48 | 48 (46,75…49,25) | 25 (25…26,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 50 | 50 (48,75…51,25) | 25 (25…26,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 6 | Основной (крупный) — P = 1 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 11 | 11 (10,1…11,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 16 | 16 (15,1…16,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 22 | 22 (20,95…23,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 28 | 28 (26,95…29,05) | 28 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 30 | 30 (28,95…31,05) | 28 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 32 | 32 (30,75…33,25) | 28 (28…30) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 35 | 35 (33,75…36,25) | 28 (28…30) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 38 | 38 (36,75…39,25) | 28 (28…30) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 40 | 40 (38,75…41,25) | 28 (28…30) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 42 | 42 (40,75…43,25) | 28 (28…30) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 45 | 45 (43,75…46,25) | 28 (28…30) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 48 | 48 (46,75…49,25) | 28 (28…30) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 50 | 50 (48,75…51,25) | 28 (28…30) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 55 | 55 (53,5…56,5) | 28 (28…30) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 60 | 60 (58,5…61,5) | 28 (28…30) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 16 | 16 (15,1…16,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 22 | 22 (20,95…23,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 28 | 28 (26,95…29,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 30 | 30 (28,95…31,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 35 | 35 (33,75…36,25) | 34 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 38 | 38 (36,75…39,25) | 34 (34…36,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 40 | 40 (38,75…41,25) | 34 (34…36,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 42 | 42 (40,75…43,25) | 34 (34…36,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 45 | 45 (43,75…46,25) | 34 (34…36,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 48 | 48 (46,75…49,25) | 34 (34…36,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 50 | 50 (48,75…51,25) | 34 (34…36,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 55 | 55 (53,5…56,5) | 34 (34…36,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 60 | 60 (58,5…61,5) | 34 (34…36,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 65 | 65 (63,5…66,5) | 34 (34…36,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 70 | 70 (68,5…71,5) | 34 (34…36,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 75 | 75 (73,5…76,5) | 34 (34…36,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 80 | 80 (78,5…81,5) | 34 (34…36,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 16 | 16 (15,1…16,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 22 | 22 (20,95…23,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 28 | 28 (26,95…29,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 30 | 30 (28,95…31,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 35 | 35 (33,75…36,25) | 34 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 38 | 38 (36,75…39,25) | 34 (34…36) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 40 | 40 (38,75…41,25) | 34 (34…36) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 42 | 42 (40,75…43,25) | 34 (34…36) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 45 | 45 (43,75…46,25) | 34 (34…36) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 48 | 48 (46,75…49,25) | 34 (34…36) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 50 | 50 (48,75…51,25) | 34 (34…36) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 55 | 55 (53,5…56,5) | 34 (34…36) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 60 | 60 (58,5…61,5) | 34 (34…36) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 65 | 65 (63,5…66,5) | 34 (34…36) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 70 | 70 (68,5…71,5) | 34 (34…36) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 75 | 75 (73,5…76,5) | 34 (34…36) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 80 | 80 (78,5…81,5) | 34 (34…36) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран нормальный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 22 | 22 (20,95…23,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 28 | 28 (26,95…29,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 30 | 30 (28,95…31,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 38 | 38 (36,75…39,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 40 | 40 (38,75…41,25) | 40 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 42 | 42 (40,75…43,25) | 40 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 45 | 45 (43,75…46,25) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 48 | 48 (46,75…49,25) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 50 | 50 (48,75…51,25) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 55 | 55 (53,5…56,5) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 60 | 60 (58,5…61,5) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 65 | 65 (63,5…66,5) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 70 | 70 (68,5…71,5) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 75 | 75 (73,5…76,5) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 80 | 80 (78,5…81,5) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 85 | 85 (83,25…86,75) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 90 | 90 (88,25…91,75) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 95 | 95 (93,25…96,75) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 100 | 100 (98,25…101,75) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 22 | 22 (20,95…23,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 28 | 28 (26,95…29,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 30 | 30 (28,95…31,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 38 | 38 (36,75…39,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 40 | 40 (38,75…41,25) | 40 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 42 | 42 (40,75…43,25) | 40 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 45 | 45 (43,75…46,25) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 48 | 48 (46,75…49,25) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 50 | 50 (48,75…51,25) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 55 | 55 (53,5…56,5) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 60 | 60 (58,5…61,5) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 65 | 65 (63,5…66,5) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 70 | 70 (68,5…71,5) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 75 | 75 (73,5…76,5) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 80 | 80 (78,5…81,5) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 85 | 85 (83,25…86,75) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 90 | 90 (88,25…91,75) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 95 | 95 (93,25…96,75) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 100 | 100 (98,25…101,75) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 22 | 22 (20,95…23,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 28 | 28 (26,95…29,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 30 | 30 (28,95…31,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 38 | 38 (36,75…39,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 40 | 40 (38,75…41,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 42 | 42 (40,75…43,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 45 | 45 (43,75…46,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 48 | 48 (46,75…49,25) | 46 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 50 | 50 (48,75…51,25) | 46 (46…49,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 55 | 55 (53,5…56,5) | 46 (46…49,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 60 | 60 (58,5…61,5) | 46 (46…49,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 65 | 65 (63,5…66,5) | 46 (46…49,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 70 | 70 (68,5…71,5) | 46 (46…49,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 75 | 75 (73,5…76,5) | 46 (46…49,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 80 | 80 (78,5…81,5) | 46 (46…49,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 85 | 85 (83,25…86,75) | 46 (46…49,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 90 | 90 (88,25…91,75) | 46 (46…49,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 95 | 95 (93,25…96,75) | 46 (46…49,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 100 | 100 (98,25…101,75) | 46 (46…49,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 22 | 22 (20,95…23,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 28 | 28 (26,95…29,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 30 | 30 (28,95…31,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 38 | 38 (36,75…39,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 40 | 40 (38,75…41,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 42 | 42 (40,75…43,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 45 | 45 (43,75…46,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 48 | 48 (46,75…49,25) | 46 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 50 | 50 (48,75…51,25) | 46 (46…48,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 55 | 55 (53,5…56,5) | 46 (46…48,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 60 | 60 (58,5…61,5) | 46 (46…48,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 65 | 65 (63,5…66,5) | 46 (46…48,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 70 | 70 (68,5…71,5) | 46 (46…48,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 75 | 75 (73,5…76,5) | 46 (46…48,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 80 | 80 (78,5…81,5) | 46 (46…48,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 85 | 85 (83,25…86,75) | 46 (46…48,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 90 | 90 (88,25…91,75) | 46 (46…48,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 95 | 95 (93,25…96,75) | 46 (46…48,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 100 | 100 (98,25…101,75) | 46 (46…48,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 14 | Основной (крупный) — P = 2 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 28 | 28 (26,95…29,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 30 | 30 (28,95…31,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 38 | 38 (36,75…39,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 40 | 40 (38,75…41,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 42 | 42 (40,75…43,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 45 | 45 (43,75…46,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 48 | 48 (46,75…49,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 50 | 50 (48,75…51,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 55 | 55 (53,5…56,5) | 52 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 60 | 60 (58,5…61,5) | 52 (52…56) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 65 | 65 (63,5…66,5) | 52 (52…56) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 70 | 70 (68,5…71,5) | 52 (52…56) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 75 | 75 (73,5…76,5) | 52 (52…56) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 80 | 80 (78,5…81,5) | 52 (52…56) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 85 | 85 (83,25…86,75) | 52 (52…56) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 90 | 90 (88,25…91,75) | 52 (52…56) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 95 | 95 (93,25…96,75) | 52 (52…56) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 100 | 100 (98,25…101,75) | 52 (52…56) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 28 | 28 (26,95…29,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 30 | 30 (28,95…31,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 38 | 38 (36,75…39,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 40 | 40 (38,75…41,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 42 | 42 (40,75…43,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 45 | 45 (43,75…46,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 48 | 48 (46,75…49,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 50 | 50 (48,75…51,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 55 | 55 (53,5…56,5) | 52 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 60 | 60 (58,5…61,5) | 52 (52…55) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 65 | 65 (63,5…66,5) | 52 (52…55) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 70 | 70 (68,5…71,5) | 52 (52…55) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 75 | 75 (73,5…76,5) | 52 (52…55) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 80 | 80 (78,5…81,5) | 52 (52…55) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 85 | 85 (83,25…86,75) | 52 (52…55) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 90 | 90 (88,25…91,75) | 52 (52…55) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 95 | 95 (93,25…96,75) | 52 (52…55) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 100 | 100 (98,25…101,75) | 52 (52…55) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 16 | Основной (крупный) — P = 2 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 38 | 38 (36,75…39,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 40 | 40 (38,75…41,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 42 | 42 (40,75…43,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 45 | 45 (43,75…46,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 48 | 48 (46,75…49,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 50 | 50 (48,75…51,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 55 | 55 (53,5…56,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 60 | 60 (58,5…61,5) | 58 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 65 | 65 (63,5…66,5) | 58 (58…62) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 70 | 70 (68,5…71,5) | 58 (58…62) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 75 | 75 (73,5…76,5) | 58 (58…62) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 80 | 80 (78,5…81,5) | 58 (58…62) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 85 | 85 (83,25…86,75) | 58 (58…62) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 90 | 90 (88,25…91,75) | 58 (58…62) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 95 | 95 (93,25…96,75) | 58 (58…62) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 100 | 100 (98,25…101,75) | 58 (58…62) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран нормальный недорез: a≤5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 38 | 38 (36,75…39,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 40 | 40 (38,75…41,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 42 | 42 (40,75…43,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 45 | 45 (43,75…46,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 48 | 48 (46,75…49,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 50 | 50 (48,75…51,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 55 | 55 (53,5…56,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 60 | 60 (58,5…61,5) | 58 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 65 | 65 (63,5…66,5) | 58 (58…61) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 70 | 70 (68,5…71,5) | 58 (58…61) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 75 | 75 (73,5…76,5) | 58 (58…61) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 80 | 80 (78,5…81,5) | 58 (58…61) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 85 | 85 (83,25…86,75) | 58 (58…61) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 90 | 90 (88,25…91,75) | 58 (58…61) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 95 | 95 (93,25…96,75) | 58 (58…61) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 100 | 100 (98,25…101,75) | 58 (58…61) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 38 | 38 (36,75…39,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 40 | 40 (38,75…41,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 42 | 42 (40,75…43,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 45 | 45 (43,75…46,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 48 | 48 (46,75…49,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 50 | 50 (48,75…51,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 55 | 55 (53,5…56,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 60 | 60 (58,5…61,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 65 | 65 (63,5…66,5) | 64 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 70 | 70 (68,5…71,5) | 64 (64…69) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 75 | 75 (73,5…76,5) | 64 (64…69) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 80 | 80 (78,5…81,5) | 64 (64…69) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 85 | 85 (83,25…86,75) | 64 (64…69) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 90 | 90 (88,25…91,75) | 64 (64…69) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 95 | 95 (93,25…96,75) | 64 (64…69) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 100 | 100 (98,25…101,75) | 64 (64…69) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 110 | 110 (108,25…111,75) | 64 (64…69) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 38 | 38 (36,75…39,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 40 | 40 (38,75…41,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 42 | 42 (40,75…43,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 45 | 45 (43,75…46,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 48 | 48 (46,75…49,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 50 | 50 (48,75…51,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 55 | 55 (53,5…56,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 60 | 60 (58,5…61,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 65 | 65 (63,5…66,5) | 64 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 70 | 70 (68,5…71,5) | 64 (64…67) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 75 | 75 (73,5…76,5) | 64 (64…67) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 80 | 80 (78,5…81,5) | 64 (64…67) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 85 | 85 (83,25…86,75) | 64 (64…67) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 90 | 90 (88,25…91,75) | 64 (64…67) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 95 | 95 (93,25…96,75) | 64 (64…67) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 100 | 100 (98,25…101,75) | 64 (64…67) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 110 | 110 (108,25…111,75) | 64 (64…67) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 42 | 42 (40,75…43,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 45 | 45 (43,75…46,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 48 | 48 (46,75…49,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 50 | 50 (48,75…51,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 55 | 55 (53,5…56,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 60 | 60 (58,5…61,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 65 | 65 (63,5…66,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 70 | 70 (68,5…71,5) | 70 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 75 | 75 (73,5…76,5) | 70 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 80 | 80 (78,5…81,5) | 70 (70…75) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 85 | 85 (83,25…86,75) | 70 (70…75) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 90 | 90 (88,25…91,75) | 70 (70…75) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 95 | 95 (93,25…96,75) | 70 (70…75) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 100 | 100 (98,25…101,75) | 70 (70…75) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 110 | 110 (108,25…111,75) | 70 (70…75) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 120 | 120 (118,25…121,75) | 70 (70…75) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран нормальный недорез: a≤6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 42 | 42 (40,75…43,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 45 | 45 (43,75…46,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 48 | 48 (46,75…49,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 50 | 50 (48,75…51,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 55 | 55 (53,5…56,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 60 | 60 (58,5…61,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 65 | 65 (63,5…66,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 70 | 70 (68,5…71,5) | 70 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 75 | 75 (73,5…76,5) | 70 (70…73) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 80 | 80 (78,5…81,5) | 70 (70…73) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 85 | 85 (83,25…86,75) | 70 (70…73) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 90 | 90 (88,25…91,75) | 70 (70…73) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 95 | 95 (93,25…96,75) | 70 (70…73) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 100 | 100 (98,25…101,75) | 70 (70…73) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 110 | 110 (108,25…111,75) | 70 (70…73) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 120 | 120 (118,25…121,75) | 70 (70…73) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран нормальный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
Класс B; удлинённая длина резьбы; уменьшенный недорез
| d, мм | P, мм | D, мм | k, мм | n, мм | t, мм | r, мм | dₐ, мм | x, мм | x, мм | x, мм | a, мм | z, мм | α, ° | d, мм | d₂, мм | T, мм | T, мм | T, мм | α, ° | β, ° | R, мм | ΔD, мм | Ra, мкм | Ra, мкм | Ra, мкм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | Основной (крупный) — P = 0,4 мм | 3,8 (3,5…3,8) | 1,3 (1,05…1,3) | 0,5 (0,56…0,7) | 0,6…0,85 | ≥ 0,1 | Численно не задано | ≤ 0,7 | ≤ 0,5 | ≤ 0,3 | ≤ 0,8 | 0,3 | 45 | 2 (1,886…1,981) | 1,74 (1,654…1,721) | ≤ 0,6 | ≤ 0,5 | ≤ 0,05 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,3 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 2,5 | Основной (крупный) — P = 0,45 мм | 4,5 (4,2…4,5) | 1,6 (1,35…1,6) | 0,6 (0,66…0,8) | 0,7…1 | ≥ 0,1 | ≤ 3,1 | ≤ 0,8 | ≤ 0,5 | ≤ 0,3 | ≤ 0,8 | 0,3 | 45 | 2,5 (2,38…2,48) | 2,208 (2,117…2,188) | ≤ 0,6 | ≤ 0,5 | ≤ 0,06 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 3 | Основной (крупный) — P = 0,5 мм | 5,5 (5,2…5,5) | 2 (1,75…2) | 0,8 (0,86…1) | 0,9…1,3 | ≥ 0,1 | ≤ 3,6 | ≤ 1 | ≤ 0,6 | ≤ 0,4 | ≤ 1 | 0,5 | 45 | 3 (2,874…2,98) | 2,675 (2,58…2,655) | ≤ 0,6 | ≤ 0,5 | ≤ 0,08 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 3,5 | Основной (крупный) — P = 0,6 мм | 6 (5,7…6) | 2,4 (2,15…2,4) | 0,8 (0,86…1) | 1…1,4 | ≥ 0,1 | ≤ 4,1 | ≤ 1,2 | ≤ 0,7 | ≤ 0,4 | ≤ 1 | 0,5 | 45 | 3,5 (3,354…3,479) | 3,11 (3,004…3,089) | ≤ 0,6 | ≤ 0,6 | ≤ 0,08 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 4 | Основной (крупный) — P = 0,7 мм | 7 (6,64…7) | 2,6 (2,35…2,6) | 1 (1,06…1,2) | 1,2…1,6 | ≥ 0,2 | ≤ 4,7 | ≤ 1,3 | ≤ 0,8 | ≤ 0,5 | ≤ 1,6 | 0,5 | 45 | 4 (3,838…3,978) | 3,545 (3,433…3,523) | ≤ 0,72 | ≤ 0,6 | ≤ 0,1 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 5 | Основной (крупный) — P = 0,8 мм | 8,5 (8,14…8,5) | 3,3 (3…3,3) | 1,2 (1,26…1,51) | 1,5…2 | ≥ 0,2 | ≤ 5,7 | ≤ 1,5 | ≤ 0,9 | ≤ 0,6 | ≤ 1,6 | 1 | 45 | 5 (4,826…4,976) | 4,48 (4,361…4,456) | ≤ 0,72 | ≤ 0,6 | ≤ 0,12 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 6 | Основной (крупный) — P = 1 мм | 10 (9,64…10) | 3,9 (3,6…3,9) | 1,6 (1,66…1,91) | 1,8…2,3 | ≥ 0,25 | ≤ 6,8 | ≤ 1,8 | ≤ 1,2 | ≤ 0,7 | ≤ 2 | 1 | 45 | 6 (5,794…5,974) | 5,35 (5,212…5,324) | ≤ 0,72 | ≤ 0,6 | ≤ 0,14 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,6 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 8 | Основной (крупный) — P = 1,25 мм | 13 (12,57…13) | 5 (4,7…5) | 2 (2,06…2,31) | 2,3…2,8 | ≥ 0,4 | ≤ 9,2 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | ≤ 2,5 | 1,6 | 45 | 8 (7,76…7,972) | 7,188 (7,042…7,16) | ≤ 0,86 | ≤ 0,72 | ≤ 0,18 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 8 | Мелкий — P = 1 мм | 13 (12,57…13) | 5 (4,7…5) | 2 (2,06…2,31) | 2,3…2,8 | ≥ 0,4 | ≤ 9,2 | ≤ 1,8 | ≤ 1,2 | ≤ 0,7 | ≤ 2 | 1 | 45 | 8 (7,794…7,974) | 7,35 (7,212…7,324) | ≤ 0,86 | ≤ 0,72 | ≤ 0,18 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 10 | Основной (крупный) — P = 1,5 мм | 16 (15,57…16) | 6 (5,7…6) | 2,5 (2,56…2,81) | 2,7…3,2 | ≥ 0,4 | ≤ 11,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 2,5 | 1,6 | 45 | 10 (9,732…9,968) | 9,026 (8,862…8,994) | ≤ 0,86 | ≤ 0,72 | ≤ 0,22 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 10 | Мелкий — P = 1,25 мм | 16 (15,57…16) | 6 (5,7…6) | 2,5 (2,56…2,81) | 2,7…3,2 | ≥ 0,4 | ≤ 11,2 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | ≤ 2,5 | 1,6 | 45 | 10 (9,76…9,972) | 9,188 (9,042…9,16) | ≤ 0,86 | ≤ 0,72 | ≤ 0,22 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 12 | Основной (крупный) — P = 1,75 мм | 18 (17,57…18) | 7 (6,64…7) | 3 (3,06…3,31) | 3,2…3,8 | ≥ 0,6 | ≤ 14,2 | ≤ 3,2 | ≤ 2 | ≤ 1,2 | ≤ 2,5 | 1,6 | 45 | 12 (11,701…11,966) | 10,863 (10,679…10,829) | ≤ 0,86 | ≤ 0,86 | ≤ 0,25 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 12 | Мелкий — P = 1,25 мм | 18 (17,57…18) | 7 (6,64…7) | 3 (3,06…3,31) | 3,2…3,8 | ≥ 0,6 | ≤ 14,2 | ≤ 2,2 | ≤ 1,5 | ≤ 0,9 | ≤ 2,5 | 1,6 | 45 | 12 (11,76…11,972) | 11,188 (11,028…11,16) | ≤ 0,86 | ≤ 0,86 | ≤ 0,25 | ≤ 5 | ≤ 5 | ≥ 90 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 14 | Основной (крупный) — P = 2 мм | 21 (20,48…21) | 8 (7,64…8) | 3 (3,06…3,31) | 3,6…4,2 | ≥ 0,6 | ≤ 16,2 | ≤ 3,5 | ≤ 2,2 | ≤ 1,4 | ≤ 3 | 2 | 45 | 14 (13,682…13,962) | 12,701 (12,503…12,663) | ≤ 1,04 | ≤ 0,86 | ≤ 0,29 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 14 | Мелкий — P = 1,5 мм | 21 (20,48…21) | 8 (7,64…8) | 3 (3,06…3,31) | 3,6…4,2 | ≥ 0,6 | ≤ 16,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 2,5 | 1,6 | 45 | 14 (13,732…13,968) | 13,026 (12,854…12,994) | ≤ 1,04 | ≤ 0,86 | ≤ 0,29 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 16 | Основной (крупный) — P = 2 мм | 24 (23,48…24) | 9 (8,64…9) | 4 (4,07…4,37) | 4…4,6 | ≥ 0,6 | ≤ 18,2 | ≤ 3,5 | ≤ 2,2 | ≤ 1,4 | ≤ 3 | 2 | 45 | 16 (15,682…15,962) | 14,701 (14,503…14,663) | ≤ 1,04 | ≤ 0,86 | ≤ 0,34 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 16 | Мелкий — P = 1,5 мм | 24 (23,48…24) | 9 (8,64…9) | 4 (4,07…4,37) | 4…4,6 | ≥ 0,6 | ≤ 18,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 2,5 | 1,6 | 45 | 16 (15,732…15,968) | 15,026 (14,854…14,994) | ≤ 1,04 | ≤ 0,86 | ≤ 0,34 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 18 | Основной (крупный) — P = 2,5 мм | 27 (26,48…27) | 10 (9,64…10) | 4 (4,07…4,37) | 4,5…5,1 | ≥ 0,6 | ≤ 20,2 | ≤ 4,5 | ≤ 3 | ≤ 1,6 | ≤ 4 | 2,5 | 45 | 18 (17,623…17,958) | 16,376 (16,164…16,334) | ≤ 1,04 | ≤ 0,86 | ≤ 0,38 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 18 | Мелкий — P = 1,5 мм | 27 (26,48…27) | 10 (9,64…10) | 4 (4,07…4,37) | 4,5…5,1 | ≥ 0,6 | ≤ 20,2 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 2,5 | 1,6 | 45 | 18 (17,732…17,968) | 17,026 (16,854…16,994) | ≤ 1,04 | ≤ 0,86 | ≤ 0,38 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 20 | Основной (крупный) — P = 2,5 мм | 30 (29,48…30) | 11 (10,57…11) | 5 (5,07…5,37) | 5…5,6 | ≥ 0,8 | ≤ 22,4 | ≤ 4,5 | ≤ 3 | ≤ 1,6 | ≤ 4 | 2,5 | 45 | 20 (19,623…19,958) | 18,376 (18,164…18,334) | ≤ 1,04 | ≤ 1,04 | ≤ 0,42 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
| 20 | Мелкий — P = 1,5 мм | 30 (29,48…30) | 11 (10,57…11) | 5 (5,07…5,37) | 5…5,6 | ≥ 0,8 | ≤ 22,4 | ≤ 2,8 | ≤ 1,6 | ≤ 1 | ≤ 2,5 | 1,6 | 45 | 20 (19,732…19,968) | 19,026 (18,854…18,994) | ≤ 1,04 | ≤ 1,04 | ≤ 0,42 | ≤ 5 | ≤ 5 | ≥ 150 | ≤ 0,8 | ≤ 6,3 | ≤ 12,5 | ≤ 12,5 |
Обозначения колонок
- D, мм
- Диаметр головки
- k, мм
- Высота головки
- n, мм
- Ширина прямого шлица
- t, мм
- Глубина прямого шлица
- r, мм
- Радиус под головкой
- dₐ, мм
- Диаметр зоны сопряжения под головкой
- x, мм
- Сбег при заборной части инструмента 20°
- x, мм
- Сбег при заборной части инструмента 30°
- x, мм
- Сбег при заборной части инструмента 45°
- a, мм
- Уменьшенный недорез
- z, мм
- Фаска конца резьбы
- α, °
- Основной угол фаски
- d, мм
- Наружный диаметр резьбы 6g
- d₂, мм
- Средний диаметр резьбы 6g
- T, мм
- Соосность головки и стержня
- T, мм
- Симметричность шлица
- T, мм
- Перпендикулярность опорной поверхности
- α, °
- Уклон стенок шлица
- β, °
- Уклон боковой стенки головки
- R, мм
- Радиус допустимой выпуклости дна шлица
- ΔD, мм
- Дополнительное уменьшение D в направлении шлица
- Ra, мкм
- Остальные обработанные поверхности
- Ra, мкм
- Стенки и дно шлица
- Ra, мкм
- Торец стержня
Все допустимые длины и зависимые размеры (436)
| d, мм | P, мм | l, мм | l, мм | b, мм | d₁, мм | T, мм | d₁, мм | Резьба | Примечание |
|---|---|---|---|---|---|---|---|---|---|
| 2 | Основной (крупный) — P = 0,4 мм | 2,5 | 2,5 (2…3) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 3 | 3 (2,5…3,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 3,5 | 3,5 (2,9…4,1) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 11 | 11 (10,1…11,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 16 | 16 (15,1…16,9) | 16 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 18 | 18 (17,1…18,9) | 16 (16…16,8) | 2 (1,75…2) | ≤ 0,5 | 1,71 (1,67…1,71) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2 | Основной (крупный) — P = 0,4 мм | 20 | 20 (18,95…21,05) | 16 (16…16,8) | 2 (1,75…2) | ≤ 0,5 | 1,71 (1,67…1,71) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=16 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 3 | 3 (2,5…3,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 3,5 | 3,5 (2,9…4,1) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 11 | 11 (10,1…11,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 16 | 16 (15,1…16,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 18 | 18 (17,1…18,9) | 18 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 20 | 20 (18,95…21,05) | 18 (18…18,9) | 2,5 (2,25…2,5) | ≤ 0,5 | 2,18 (2,13…2,18) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 22 | 22 (20,95…23,05) | 18 (18…18,9) | 2,5 (2,25…2,5) | ≤ 0,5 | 2,18 (2,13…2,18) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 25 | 25 (23,95…26,05) | 18 (18…18,9) | 2,5 (2,25…2,5) | ≤ 0,5 | 2,18 (2,13…2,18) | Неполная резьба | Выбран уменьшенный недорез: a≤0.8 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=18 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 3 | 3 (2,5…3,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 3,5 | 3,5 (2,9…4,1) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 11 | 11 (10,1…11,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 16 | 16 (15,1…16,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 20 | 20 (18,95…21,05) | 19 (19…20) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 22 | 22 (20,95…23,05) | 19 (19…20) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 25 | 25 (23,95…26,05) | 19 (19…20) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 28 | 28 (26,95…29,05) | 19 (19…20) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3 | Основной (крупный) — P = 0,5 мм | 30 | 30 (28,95…31,05) | 19 (19…20) | 3 (2,75…3) | ≤ 0,5 | 2,65 (2,6…2,65) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=19 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 11 | 11 (10,1…11,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 16 | 16 (15,1…16,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 20 | 20 (18,95…21,05) | 20 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 22 | 22 (20,95…23,05) | 20 (20…21,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 25 | 25 (23,95…26,05) | 20 (20…21,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 28 | 28 (26,95…29,05) | 20 (20…21,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 30 | 30 (28,95…31,05) | 20 (20…21,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 32 | 32 (30,75…33,25) | 20 (20…21,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 35 | 35 (33,75…36,25) | 20 (20…21,2) | 3,5 (3,2…3,5) | ≤ 0,6 | 3,08 (3,02…3,08) | Неполная резьба | Выбран уменьшенный недорез: a≤1 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=20 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 4 | 4 (3,4…4,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 5 | 5 (4,4…5,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 11 | 11 (10,1…11,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 16 | 16 (15,1…16,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 22 | 22 (20,95…23,05) | 22 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 25 | 25 (23,95…26,05) | 22 (22…23,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 28 | 28 (26,95…29,05) | 22 (22…23,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 30 | 30 (28,95…31,05) | 22 (22…23,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 32 | 32 (30,75…33,25) | 22 (22…23,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 35 | 35 (33,75…36,25) | 22 (22…23,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 38 | 38 (36,75…39,25) | 22 (22…23,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 4 | Основной (крупный) — P = 0,7 мм | 40 | 40 (38,75…41,25) | 22 (22…23,4) | 4 (3,7…4) | ≤ 0,6 | 3,52 (3,46…3,52) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=22 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 6 | 6 (5,4…6,6) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 11 | 11 (10,1…11,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 16 | 16 (15,1…16,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 22 | 22 (20,95…23,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 25 | 25 (23,95…26,05) | 25 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 28 | 28 (26,95…29,05) | 25 (25…26,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 30 | 30 (28,95…31,05) | 25 (25…26,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 32 | 32 (30,75…33,25) | 25 (25…26,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 35 | 35 (33,75…36,25) | 25 (25…26,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 38 | 38 (36,75…39,25) | 25 (25…26,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 40 | 40 (38,75…41,25) | 25 (25…26,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 42 | 42 (40,75…43,25) | 25 (25…26,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 45 | 45 (43,75…46,25) | 25 (25…26,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 48 | 48 (46,75…49,25) | 25 (25…26,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 5 | Основной (крупный) — P = 0,8 мм | 50 | 50 (48,75…51,25) | 25 (25…26,6) | 5 (4,7…5) | ≤ 0,6 | 4,45 (4,39…4,45) | Неполная резьба | Выбран уменьшенный недорез: a≤1.6 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=25 мм. |
| 6 | Основной (крупный) — P = 1 мм | 7 | 7 (6,25…7,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 8 | 8 (7,25…8,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 9 | 9 (8,25…9,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 10 | 10 (9,25…10,75) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 11 | 11 (10,1…11,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 16 | 16 (15,1…16,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 22 | 22 (20,95…23,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 28 | 28 (26,95…29,05) | 28 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 30 | 30 (28,95…31,05) | 28 (28…30) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 32 | 32 (30,75…33,25) | 28 (28…30) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 35 | 35 (33,75…36,25) | 28 (28…30) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 38 | 38 (36,75…39,25) | 28 (28…30) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 40 | 40 (38,75…41,25) | 28 (28…30) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 42 | 42 (40,75…43,25) | 28 (28…30) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 45 | 45 (43,75…46,25) | 28 (28…30) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 48 | 48 (46,75…49,25) | 28 (28…30) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 50 | 50 (48,75…51,25) | 28 (28…30) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 55 | 55 (53,5…56,5) | 28 (28…30) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 6 | Основной (крупный) — P = 1 мм | 60 | 60 (58,5…61,5) | 28 (28…30) | 6 (5,7…6) | ≤ 0,6 | 5,32 (5,25…5,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=28 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 16 | 16 (15,1…16,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 22 | 22 (20,95…23,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 28 | 28 (26,95…29,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 30 | 30 (28,95…31,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 35 | 35 (33,75…36,25) | 34 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 38 | 38 (36,75…39,25) | 34 (34…36,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 40 | 40 (38,75…41,25) | 34 (34…36,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 42 | 42 (40,75…43,25) | 34 (34…36,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 45 | 45 (43,75…46,25) | 34 (34…36,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 48 | 48 (46,75…49,25) | 34 (34…36,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 50 | 50 (48,75…51,25) | 34 (34…36,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 55 | 55 (53,5…56,5) | 34 (34…36,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 60 | 60 (58,5…61,5) | 34 (34…36,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 65 | 65 (63,5…66,5) | 34 (34…36,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 70 | 70 (68,5…71,5) | 34 (34…36,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 75 | 75 (73,5…76,5) | 34 (34…36,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Основной (крупный) — P = 1,25 мм | 80 | 80 (78,5…81,5) | 34 (34…36,5) | 8 (7,64…8) | ≤ 0,72 | 7,15 (7,08…7,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 12 | 12 (11,1…12,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 13 | 13 (12,1…13,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 14 | 14 (13,1…14,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 16 | 16 (15,1…16,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 22 | 22 (20,95…23,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 28 | 28 (26,95…29,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 30 | 30 (28,95…31,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 35 | 35 (33,75…36,25) | 34 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 38 | 38 (36,75…39,25) | 34 (34…36) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 40 | 40 (38,75…41,25) | 34 (34…36) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 42 | 42 (40,75…43,25) | 34 (34…36) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 45 | 45 (43,75…46,25) | 34 (34…36) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 48 | 48 (46,75…49,25) | 34 (34…36) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 50 | 50 (48,75…51,25) | 34 (34…36) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 55 | 55 (53,5…56,5) | 34 (34…36) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 60 | 60 (58,5…61,5) | 34 (34…36) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 65 | 65 (63,5…66,5) | 34 (34…36) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 70 | 70 (68,5…71,5) | 34 (34…36) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 75 | 75 (73,5…76,5) | 34 (34…36) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 8 | Мелкий — P = 1 мм | 80 | 80 (78,5…81,5) | 34 (34…36) | 8 (7,64…8) | ≤ 0,72 | 7,32 (7,25…7,32) | Неполная резьба | Выбран уменьшенный недорез: a≤2 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=34 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 22 | 22 (20,95…23,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 28 | 28 (26,95…29,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 30 | 30 (28,95…31,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 38 | 38 (36,75…39,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 40 | 40 (38,75…41,25) | 40 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 42 | 42 (40,75…43,25) | 40 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 45 | 45 (43,75…46,25) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 48 | 48 (46,75…49,25) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 50 | 50 (48,75…51,25) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 55 | 55 (53,5…56,5) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 60 | 60 (58,5…61,5) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 65 | 65 (63,5…66,5) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 70 | 70 (68,5…71,5) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 75 | 75 (73,5…76,5) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 80 | 80 (78,5…81,5) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 85 | 85 (83,25…86,75) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 90 | 90 (88,25…91,75) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 95 | 95 (93,25…96,75) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Основной (крупный) — P = 1,5 мм | 100 | 100 (98,25…101,75) | 40 (40…43) | 10 (9,64…10) | ≤ 0,72 | 8,99 (8,91…8,99) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 22 | 22 (20,95…23,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 28 | 28 (26,95…29,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 30 | 30 (28,95…31,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 38 | 38 (36,75…39,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 40 | 40 (38,75…41,25) | 40 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 42 | 42 (40,75…43,25) | 40 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 45 | 45 (43,75…46,25) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 48 | 48 (46,75…49,25) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 50 | 50 (48,75…51,25) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 55 | 55 (53,5…56,5) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 60 | 60 (58,5…61,5) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 65 | 65 (63,5…66,5) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 70 | 70 (68,5…71,5) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 75 | 75 (73,5…76,5) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 80 | 80 (78,5…81,5) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 85 | 85 (83,25…86,75) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 90 | 90 (88,25…91,75) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 95 | 95 (93,25…96,75) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 10 | Мелкий — P = 1,25 мм | 100 | 100 (98,25…101,75) | 40 (40…42,5) | 10 (9,64…10) | ≤ 0,72 | 9,15 (9,08…9,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=40 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 22 | 22 (20,95…23,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 28 | 28 (26,95…29,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 30 | 30 (28,95…31,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 38 | 38 (36,75…39,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 40 | 40 (38,75…41,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 42 | 42 (40,75…43,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 45 | 45 (43,75…46,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 48 | 48 (46,75…49,25) | 46 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 50 | 50 (48,75…51,25) | 46 (46…49,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 55 | 55 (53,5…56,5) | 46 (46…49,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 60 | 60 (58,5…61,5) | 46 (46…49,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 65 | 65 (63,5…66,5) | 46 (46…49,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 70 | 70 (68,5…71,5) | 46 (46…49,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 75 | 75 (73,5…76,5) | 46 (46…49,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 80 | 80 (78,5…81,5) | 46 (46…49,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 85 | 85 (83,25…86,75) | 46 (46…49,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 90 | 90 (88,25…91,75) | 46 (46…49,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 95 | 95 (93,25…96,75) | 46 (46…49,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Основной (крупный) — P = 1,75 мм | 100 | 100 (98,25…101,75) | 46 (46…49,5) | 12 (11,57…12) | ≤ 0,86 | 10,83 (10,74…10,83) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 18 | 18 (17,1…18,9) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 20 | 20 (18,95…21,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 22 | 22 (20,95…23,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 28 | 28 (26,95…29,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 30 | 30 (28,95…31,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 38 | 38 (36,75…39,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 40 | 40 (38,75…41,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 42 | 42 (40,75…43,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 45 | 45 (43,75…46,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 48 | 48 (46,75…49,25) | 46 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 50 | 50 (48,75…51,25) | 46 (46…48,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 55 | 55 (53,5…56,5) | 46 (46…48,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 60 | 60 (58,5…61,5) | 46 (46…48,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 65 | 65 (63,5…66,5) | 46 (46…48,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 70 | 70 (68,5…71,5) | 46 (46…48,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 75 | 75 (73,5…76,5) | 46 (46…48,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 80 | 80 (78,5…81,5) | 46 (46…48,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 85 | 85 (83,25…86,75) | 46 (46…48,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 90 | 90 (88,25…91,75) | 46 (46…48,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 95 | 95 (93,25…96,75) | 46 (46…48,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 12 | Мелкий — P = 1,25 мм | 100 | 100 (98,25…101,75) | 46 (46…48,5) | 12 (11,57…12) | ≤ 0,86 | 11,15 (11,06…11,15) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=46 мм. |
| 14 | Основной (крупный) — P = 2 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 28 | 28 (26,95…29,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 30 | 30 (28,95…31,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 38 | 38 (36,75…39,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 40 | 40 (38,75…41,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 42 | 42 (40,75…43,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 45 | 45 (43,75…46,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 48 | 48 (46,75…49,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 50 | 50 (48,75…51,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 55 | 55 (53,5…56,5) | 52 (52…56) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 60 | 60 (58,5…61,5) | 52 (52…56) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 65 | 65 (63,5…66,5) | 52 (52…56) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 70 | 70 (68,5…71,5) | 52 (52…56) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 75 | 75 (73,5…76,5) | 52 (52…56) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 80 | 80 (78,5…81,5) | 52 (52…56) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 85 | 85 (83,25…86,75) | 52 (52…56) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 90 | 90 (88,25…91,75) | 52 (52…56) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 95 | 95 (93,25…96,75) | 52 (52…56) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Основной (крупный) — P = 2 мм | 100 | 100 (98,25…101,75) | 52 (52…56) | 14 (13,57…14) | ≤ 0,86 | 12,66 (12,56…12,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 25 | 25 (23,95…26,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 28 | 28 (26,95…29,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 30 | 30 (28,95…31,05) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 38 | 38 (36,75…39,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 40 | 40 (38,75…41,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 42 | 42 (40,75…43,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 45 | 45 (43,75…46,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 48 | 48 (46,75…49,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 50 | 50 (48,75…51,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 55 | 55 (53,5…56,5) | 52 (52…55) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 60 | 60 (58,5…61,5) | 52 (52…55) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 65 | 65 (63,5…66,5) | 52 (52…55) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 70 | 70 (68,5…71,5) | 52 (52…55) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 75 | 75 (73,5…76,5) | 52 (52…55) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 80 | 80 (78,5…81,5) | 52 (52…55) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 85 | 85 (83,25…86,75) | 52 (52…55) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 90 | 90 (88,25…91,75) | 52 (52…55) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 95 | 95 (93,25…96,75) | 52 (52…55) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 14 | Мелкий — P = 1,5 мм | 100 | 100 (98,25…101,75) | 52 (52…55) | 14 (13,57…14) | ≤ 0,86 | 12,98 (12,89…12,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=52 мм. |
| 16 | Основной (крупный) — P = 2 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 38 | 38 (36,75…39,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 40 | 40 (38,75…41,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 42 | 42 (40,75…43,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 45 | 45 (43,75…46,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 48 | 48 (46,75…49,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 50 | 50 (48,75…51,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 55 | 55 (53,5…56,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 60 | 60 (58,5…61,5) | 58 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 65 | 65 (63,5…66,5) | 58 (58…62) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 70 | 70 (68,5…71,5) | 58 (58…62) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 75 | 75 (73,5…76,5) | 58 (58…62) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 80 | 80 (78,5…81,5) | 58 (58…62) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 85 | 85 (83,25…86,75) | 58 (58…62) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 90 | 90 (88,25…91,75) | 58 (58…62) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 95 | 95 (93,25…96,75) | 58 (58…62) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Основной (крупный) — P = 2 мм | 100 | 100 (98,25…101,75) | 58 (58…62) | 16 (15,57…16) | ≤ 0,86 | 14,66 (14,56…14,66) | Неполная резьба | Выбран уменьшенный недорез: a≤3 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 32 | 32 (30,75…33,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 38 | 38 (36,75…39,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 40 | 40 (38,75…41,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 42 | 42 (40,75…43,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 45 | 45 (43,75…46,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 48 | 48 (46,75…49,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 50 | 50 (48,75…51,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 55 | 55 (53,5…56,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 60 | 60 (58,5…61,5) | 58 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 65 | 65 (63,5…66,5) | 58 (58…61) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 70 | 70 (68,5…71,5) | 58 (58…61) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 75 | 75 (73,5…76,5) | 58 (58…61) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 80 | 80 (78,5…81,5) | 58 (58…61) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 85 | 85 (83,25…86,75) | 58 (58…61) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 90 | 90 (88,25…91,75) | 58 (58…61) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 95 | 95 (93,25…96,75) | 58 (58…61) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 16 | Мелкий — P = 1,5 мм | 100 | 100 (98,25…101,75) | 58 (58…61) | 16 (15,57…16) | ≤ 0,86 | 14,98 (14,89…14,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=58 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 38 | 38 (36,75…39,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 40 | 40 (38,75…41,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 42 | 42 (40,75…43,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 45 | 45 (43,75…46,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 48 | 48 (46,75…49,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 50 | 50 (48,75…51,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 55 | 55 (53,5…56,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 60 | 60 (58,5…61,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 65 | 65 (63,5…66,5) | 64 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 70 | 70 (68,5…71,5) | 64 (64…69) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 75 | 75 (73,5…76,5) | 64 (64…69) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 80 | 80 (78,5…81,5) | 64 (64…69) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 85 | 85 (83,25…86,75) | 64 (64…69) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 90 | 90 (88,25…91,75) | 64 (64…69) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 95 | 95 (93,25…96,75) | 64 (64…69) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 100 | 100 (98,25…101,75) | 64 (64…69) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Основной (крупный) — P = 2,5 мм | 110 | 110 (108,25…111,75) | 64 (64…69) | 18 (17,57…18) | ≤ 0,86 | 16,34 (16,24…16,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 35 | 35 (33,75…36,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 38 | 38 (36,75…39,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 40 | 40 (38,75…41,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 42 | 42 (40,75…43,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 45 | 45 (43,75…46,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 48 | 48 (46,75…49,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 50 | 50 (48,75…51,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 55 | 55 (53,5…56,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 60 | 60 (58,5…61,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 65 | 65 (63,5…66,5) | 64 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 70 | 70 (68,5…71,5) | 64 (64…67) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 75 | 75 (73,5…76,5) | 64 (64…67) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 80 | 80 (78,5…81,5) | 64 (64…67) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 85 | 85 (83,25…86,75) | 64 (64…67) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 90 | 90 (88,25…91,75) | 64 (64…67) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 95 | 95 (93,25…96,75) | 64 (64…67) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 100 | 100 (98,25…101,75) | 64 (64…67) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 18 | Мелкий — P = 1,5 мм | 110 | 110 (108,25…111,75) | 64 (64…67) | 18 (17,57…18) | ≤ 0,86 | 16,98 (16,89…16,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=64 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 42 | 42 (40,75…43,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 45 | 45 (43,75…46,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 48 | 48 (46,75…49,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 50 | 50 (48,75…51,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 55 | 55 (53,5…56,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 60 | 60 (58,5…61,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 65 | 65 (63,5…66,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 70 | 70 (68,5…71,5) | 70 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 75 | 75 (73,5…76,5) | 70 (70…75) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 80 | 80 (78,5…81,5) | 70 (70…75) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 85 | 85 (83,25…86,75) | 70 (70…75) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 90 | 90 (88,25…91,75) | 70 (70…75) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 95 | 95 (93,25…96,75) | 70 (70…75) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 100 | 100 (98,25…101,75) | 70 (70…75) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 110 | 110 (108,25…111,75) | 70 (70…75) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Основной (крупный) — P = 2,5 мм | 120 | 120 (118,25…121,75) | 70 (70…75) | 20 (19,48…20) | ≤ 1,04 | 18,34 (18,24…18,34) | Неполная резьба | Выбран уменьшенный недорез: a≤4 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 42 | 42 (40,75…43,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 45 | 45 (43,75…46,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 48 | 48 (46,75…49,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 50 | 50 (48,75…51,25) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 55 | 55 (53,5…56,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 60 | 60 (58,5…61,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 65 | 65 (63,5…66,5) | Численно не задано | — | — | — | Резьба по длине, кроме нормируемых переходов | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 70 | 70 (68,5…71,5) | 70 | — | — | — | Граница резьбы зависит от согласованного фактического недореза; показана условно | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 75 | 75 (73,5…76,5) | 70 (70…73) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 80 | 80 (78,5…81,5) | 70 (70…73) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 85 | 85 (83,25…86,75) | 70 (70…73) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 90 | 90 (88,25…91,75) | 70 (70…73) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 95 | 95 (93,25…96,75) | 70 (70…73) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 100 | 100 (98,25…101,75) | 70 (70…73) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 110 | 110 (108,25…111,75) | 70 (70…73) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
| 20 | Мелкий — P = 1,5 мм | 120 | 120 (118,25…121,75) | 70 (70…73) | 20 (19,48…20) | ≤ 1,04 | 18,98 (18,89…18,98) | Неполная резьба | Выбран уменьшенный недорез: a≤2.5 мм. Условие полной резьбы по источнику: l<b+a при фактическом a; b=70 мм. |
DIN 84 · 1990-08
Полные 14 столбцов основных размеров DIN84:1990-08 и все сочетания коммерчески обычных длин, отмеченные массой в таблице 1. Это конечная проверенная выборка, а не весь допускаемый стандартом ряд: длины свыше 80 мм идут с шагом 10 мм без верхнего предела. Геометрия не заимствована из ГОСТ.
Класс точности A; стандартная резьба
| d, мм | P, мм | dₖ, мм | k, мм | n, мм | dₐ, мм | r, мм | t, мм | w, мм | x, мм | a, мм | β, ° | Ko, мм | d, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Основной (крупный) — P = 0,25 мм | 2 (1,86…2) | 0,7 (0,56…0,7) | 0,25 (0,31…0,45) | ≤ 1,4 | ≥ 0,1 | ≥ 0,25 | ≥ 0,16 | ≤ 0,6 | ≤ 0,5 | ≤ 5 | Численно не задано | 1 |
| 1,2 | Основной (крупный) — P = 0,25 мм | 2,3 (2,16…2,3) | 0,8 (0,66…0,8) | 0,3 (0,36…0,5) | ≤ 1,6 | ≥ 0,1 | ≥ 0,3 | ≥ 0,21 | ≤ 0,6 | ≤ 0,5 | ≤ 5 | Численно не задано | 1,2 |
| 1,4 | Основной (крупный) — P = 0,3 мм | 2,6 (2,46…2,6) | 0,9 (0,76…0,9) | 0,3 (0,36…0,5) | ≤ 1,8 | ≥ 0,1 | ≥ 0,4 | ≥ 0,21 | ≤ 0,75 | ≤ 0,6 | ≤ 5 | Численно не задано | 1,4 |
| 1,6 | Основной (крупный) — P = 0,35 мм | 3 (2,86…3) | 1 (0,86…1) | 0,4 (0,46…0,6) | ≤ 2 | ≥ 0,1 | ≥ 0,45 | ≥ 0,26 | ≤ 0,9 | ≤ 0,7 | ≤ 5 | Численно не задано | 1,6 |
| 1,8 | Основной (крупный) — P = 0,35 мм | 3,4 (3,22…3,4) | 1,2 (1,06…1,2) | 0,4 (0,46…0,6) | ≤ 2,2 | ≥ 0,1 | ≥ 0,5 | ≥ 0,36 | ≤ 0,9 | ≤ 0,7 | ≤ 5 | Численно не задано | 1,8 |
| 2 | Основной (крупный) — P = 0,4 мм | 3,8 (3,62…3,8) | 1,3 (1,16…1,3) | 0,5 (0,56…0,7) | ≤ 2,6 | ≥ 0,1 | ≥ 0,6 | ≥ 0,36 | ≤ 1 | ≤ 0,8 | ≤ 5 | Численно не задано | 2 |
| 2,5 | Основной (крупный) — P = 0,45 мм | 4,5 (4,32…4,5) | 1,6 (1,46…1,6) | 0,6 (0,66…0,8) | ≤ 3,1 | ≥ 0,1 | ≥ 0,7 | ≥ 0,56 | ≤ 1,1 | ≤ 0,9 | ≤ 5 | Численно не задано | 2,5 |
| 3 | Основной (крупный) — P = 0,5 мм | 5,5 (5,32…5,5) | 2 (1,86…2) | 0,8 (0,86…1) | ≤ 3,6 | ≥ 0,1 | ≥ 0,85 | ≥ 0,76 | ≤ 1,25 | ≤ 1 | ≤ 5 | Численно не задано | 3 |
| 3,5 | Основной (крупный) — P = 0,6 мм | 6 (5,82…6) | 2,4 (2,26…2,4) | 1 (1,06…1,2) | ≤ 4,1 | ≥ 0,1 | ≥ 1 | ≥ 0,96 | ≤ 1,5 | ≤ 1,2 | ≤ 5 | Численно не задано | 3,5 |
| 4 | Основной (крупный) — P = 0,7 мм | 7 (6,78…7) | 2,6 (2,46…2,6) | 1,2 (1,26…1,51) | ≤ 4,7 | ≥ 0,2 | ≥ 1,1 | ≥ 1,06 | ≤ 1,75 | ≤ 1,4 | ≤ 5 | Численно не задано | 4 |
| 5 | Основной (крупный) — P = 0,8 мм | 8,5 (8,28…8,5) | 3,3 (3,12…3,3) | 1,2 (1,26…1,51) | ≤ 5,7 | ≥ 0,2 | ≥ 1,3 | ≥ 1,52 | ≤ 2 | ≤ 1,6 | ≤ 5 | Численно не задано | 5 |
| 6 | Основной (крупный) — P = 1 мм | 10 (9,78…10) | 3,9 (3,6…3,9) | 1,6 (1,66…1,91) | ≤ 6,8 | ≥ 0,25 | ≥ 1,6 | ≥ 1,6 | ≤ 2,5 | ≤ 2 | ≤ 5 | Численно не задано | 6 |
| 8 | Основной (крупный) — P = 1,25 мм | 13 (12,73…13) | 5 (4,7…5) | 2 (2,06…2,31) | ≤ 9,2 | ≥ 0,4 | ≥ 2 | ≥ 2,2 | ≤ 3,2 | ≤ 2,5 | ≤ 5 | Численно не задано | 8 |
| 10 | Основной (крупный) — P = 1,5 мм | 16 (15,73…16) | 6 (5,7…6) | 2,5 (2,56…2,81) | ≤ 11,2 | ≥ 0,4 | ≥ 2,4 | ≥ 2,7 | ≤ 3,8 | ≤ 3 | ≤ 5 | Численно не задано | 10 |
Обозначения колонок
- dₖ, мм
- Диаметр головки
- k, мм
- Высота головки
- n, мм
- Ширина прямого шлица
- dₐ, мм
- Диаметр зоны сопряжения под головкой
- r, мм
- Радиус под головкой
- t, мм
- Глубина шлица
- w, мм
- Остаточная толщина под шлицем
- x, мм
- Сбег резьбы у гладкого стержня
- a, мм
- Неполная резьба под головкой
- β, °
- Уклон боковой стенки головки
- Ko, мм
- Форма конца
- d, мм
- Наружный диаметр резьбы
Все допустимые длины и зависимые размеры (184)
| d, мм | P, мм | l, мм | l, мм | b, мм | dₛ, мм | Резьба | Примечание |
|---|---|---|---|---|---|---|---|
| 1 | Основной (крупный) — P = 0,25 мм | 2 | 2 (1,8…2,2) | ≥ 1,3 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1 | Основной (крупный) — P = 0,25 мм | 3 | 3 (2,8…3,2) | ≥ 2,3 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1 | Основной (крупный) — P = 0,25 мм | 4 | 4 (3,76…4,24) | ≥ 3,26 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1 | Основной (крупный) — P = 0,25 мм | 5 | 5 (4,76…5,24) | ≥ 4,26 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1 | Основной (крупный) — P = 0,25 мм | 6 | 6 (5,76…6,24) | ≥ 5,26 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1 | Основной (крупный) — P = 0,25 мм | 8 | 8 (7,71…8,29) | ≥ 7,21 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1 | Основной (крупный) — P = 0,25 мм | 10 | 10 (9,71…10,29) | ≥ 9,21 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 2 | 2 (1,8…2,2) | ≥ 1,3 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 3 | 3 (2,8…3,2) | ≥ 2,3 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 4 | 4 (3,76…4,24) | ≥ 3,26 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 5 | 5 (4,76…5,24) | ≥ 4,26 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 6 | 6 (5,76…6,24) | ≥ 5,26 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 8 | 8 (7,71…8,29) | ≥ 7,21 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 10 | 10 (9,71…10,29) | ≥ 9,21 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 12 | 12 (11,65…12,35) | ≥ 11,15 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 2 | 2 (1,8…2,2) | ≥ 1,2 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 3 | 3 (2,8…3,2) | ≥ 2,2 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 4 | 4 (3,76…4,24) | ≥ 3,16 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 5 | 5 (4,76…5,24) | ≥ 4,16 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 6 | 6 (5,76…6,24) | ≥ 5,16 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 8 | 8 (7,71…8,29) | ≥ 7,11 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 10 | 10 (9,71…10,29) | ≥ 9,11 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 12 | 12 (11,65…12,35) | ≥ 11,05 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 14 | 14 (13,65…14,35) | ≥ 13,05 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 2 | 2 (1,8…2,2) | ≥ 1,1 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 3 | 3 (2,8…3,2) | ≥ 2,1 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 4 | 4 (3,76…4,24) | ≥ 3,06 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 5 | 5 (4,76…5,24) | ≥ 4,06 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 6 | 6 (5,76…6,24) | ≥ 5,06 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 8 | 8 (7,71…8,29) | ≥ 7,01 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 10 | 10 (9,71…10,29) | ≥ 9,01 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 12 | 12 (11,65…12,35) | ≥ 10,95 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 14 | 14 (13,65…14,35) | ≥ 12,95 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 16 | 16 (15,65…16,35) | ≥ 14,95 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,8 | Основной (крупный) — P = 0,35 мм | 2 | 2 (1,8…2,2) | ≥ 1,1 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,8 | Основной (крупный) — P = 0,35 мм | 3 | 3 (2,8…3,2) | ≥ 2,1 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,8 | Основной (крупный) — P = 0,35 мм | 4 | 4 (3,76…4,24) | ≥ 3,06 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,8 | Основной (крупный) — P = 0,35 мм | 5 | 5 (4,76…5,24) | ≥ 4,06 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,8 | Основной (крупный) — P = 0,35 мм | 6 | 6 (5,76…6,24) | ≥ 5,06 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,8 | Основной (крупный) — P = 0,35 мм | 8 | 8 (7,71…8,29) | ≥ 7,01 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,8 | Основной (крупный) — P = 0,35 мм | 10 | 10 (9,71…10,29) | ≥ 9,01 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,8 | Основной (крупный) — P = 0,35 мм | 12 | 12 (11,65…12,35) | ≥ 10,95 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,8 | Основной (крупный) — P = 0,35 мм | 14 | 14 (13,65…14,35) | ≥ 12,95 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,8 | Основной (крупный) — P = 0,35 мм | 16 | 16 (15,65…16,35) | ≥ 14,95 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,8 | Основной (крупный) — P = 0,35 мм | 18 | 18 (17,65…18,35) | ≥ 16,95 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2 | Основной (крупный) — P = 0,4 мм | 3 | 3 (2,8…3,2) | ≥ 2 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2 | Основной (крупный) — P = 0,4 мм | 4 | 4 (3,76…4,24) | ≥ 2,96 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2 | Основной (крупный) — P = 0,4 мм | 5 | 5 (4,76…5,24) | ≥ 3,96 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2 | Основной (крупный) — P = 0,4 мм | 6 | 6 (5,76…6,24) | ≥ 4,96 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2 | Основной (крупный) — P = 0,4 мм | 8 | 8 (7,71…8,29) | ≥ 6,91 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2 | Основной (крупный) — P = 0,4 мм | 10 | 10 (9,71…10,29) | ≥ 8,91 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2 | Основной (крупный) — P = 0,4 мм | 12 | 12 (11,65…12,35) | ≥ 10,85 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2 | Основной (крупный) — P = 0,4 мм | 14 | 14 (13,65…14,35) | ≥ 12,85 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2 | Основной (крупный) — P = 0,4 мм | 16 | 16 (15,65…16,35) | ≥ 14,85 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2 | Основной (крупный) — P = 0,4 мм | 18 | 18 (17,65…18,35) | ≥ 16,85 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2 | Основной (крупный) — P = 0,4 мм | 20 | 20 (19,58…20,42) | ≥ 18,78 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 3 | 3 (2,8…3,2) | ≥ 1,9 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 4 | 4 (3,76…4,24) | ≥ 2,86 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 5 | 5 (4,76…5,24) | ≥ 3,86 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 6 | 6 (5,76…6,24) | ≥ 4,86 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 8 | 8 (7,71…8,29) | ≥ 6,81 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 10 | 10 (9,71…10,29) | ≥ 8,81 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 12 | 12 (11,65…12,35) | ≥ 10,75 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 14 | 14 (13,65…14,35) | ≥ 12,75 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 16 | 16 (15,65…16,35) | ≥ 14,75 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 18 | 18 (17,65…18,35) | ≥ 16,75 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 20 | 20 (19,58…20,42) | ≥ 18,68 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 22 | 22 (21,58…22,42) | ≥ 20,68 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 25 | 25 (24,58…25,42) | ≥ 23,68 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 4 | 4 (3,76…4,24) | ≥ 2,76 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 5 | 5 (4,76…5,24) | ≥ 3,76 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 6 | 6 (5,76…6,24) | ≥ 4,76 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 8 | 8 (7,71…8,29) | ≥ 6,71 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 10 | 10 (9,71…10,29) | ≥ 8,71 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 12 | 12 (11,65…12,35) | ≥ 10,65 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 14 | 14 (13,65…14,35) | ≥ 12,65 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 16 | 16 (15,65…16,35) | ≥ 14,65 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 18 | 18 (17,65…18,35) | ≥ 16,65 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 20 | 20 (19,58…20,42) | ≥ 18,58 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 22 | 22 (21,58…22,42) | ≥ 20,58 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 25 | 25 (24,58…25,42) | ≥ 23,58 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 28 | 28 (27,58…28,42) | ≥ 25 | 3 | Неполная резьба | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 30 | 30 (29,58…30,42) | ≥ 25 | 3 | Неполная резьба | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 5 | 5 (4,76…5,24) | ≥ 3,56 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 6 | 6 (5,76…6,24) | ≥ 4,56 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 8 | 8 (7,71…8,29) | ≥ 6,51 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 10 | 10 (9,71…10,29) | ≥ 8,51 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 12 | 12 (11,65…12,35) | ≥ 10,45 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 14 | 14 (13,65…14,35) | ≥ 12,45 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 16 | 16 (15,65…16,35) | ≥ 14,45 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 18 | 18 (17,65…18,35) | ≥ 16,45 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 20 | 20 (19,58…20,42) | ≥ 18,38 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 22 | 22 (21,58…22,42) | ≥ 20,38 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 25 | 25 (24,58…25,42) | ≥ 23,38 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 28 | 28 (27,58…28,42) | ≥ 26,38 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 30 | 30 (29,58…30,42) | ≥ 28,38 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 35 | 35 (34,5…35,5) | ≥ 33,3 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 5 | 5 (4,76…5,24) | ≥ 3,36 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 6 | 6 (5,76…6,24) | ≥ 4,36 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 8 | 8 (7,71…8,29) | ≥ 6,31 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 10 | 10 (9,71…10,29) | ≥ 8,31 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 12 | 12 (11,65…12,35) | ≥ 10,25 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 14 | 14 (13,65…14,35) | ≥ 12,25 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 16 | 16 (15,65…16,35) | ≥ 14,25 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 18 | 18 (17,65…18,35) | ≥ 16,25 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 20 | 20 (19,58…20,42) | ≥ 18,18 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 22 | 22 (21,58…22,42) | ≥ 20,18 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 25 | 25 (24,58…25,42) | ≥ 23,18 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 28 | 28 (27,58…28,42) | ≥ 26,18 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 30 | 30 (29,58…30,42) | ≥ 28,18 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 35 | 35 (34,5…35,5) | ≥ 33,1 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 40 | 40 (39,5…40,5) | ≥ 38,1 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 6 | 6 (5,76…6,24) | ≥ 4,16 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 8 | 8 (7,71…8,29) | ≥ 6,11 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 10 | 10 (9,71…10,29) | ≥ 8,11 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 12 | 12 (11,65…12,35) | ≥ 10,05 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 14 | 14 (13,65…14,35) | ≥ 12,05 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 16 | 16 (15,65…16,35) | ≥ 14,05 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 18 | 18 (17,65…18,35) | ≥ 16,05 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 20 | 20 (19,58…20,42) | ≥ 17,98 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 22 | 22 (21,58…22,42) | ≥ 19,98 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 25 | 25 (24,58…25,42) | ≥ 22,98 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 28 | 28 (27,58…28,42) | ≥ 25,98 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 30 | 30 (29,58…30,42) | ≥ 27,98 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 35 | 35 (34,5…35,5) | ≥ 32,9 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 40 | 40 (39,5…40,5) | ≥ 37,9 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 45 | 45 (44,5…45,5) | ≥ 38 | 5 | Неполная резьба | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 50 | 50 (49,5…50,5) | ≥ 38 | 5 | Неполная резьба | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 8 | 8 (7,71…8,29) | ≥ 5,71 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 10 | 10 (9,71…10,29) | ≥ 7,71 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 12 | 12 (11,65…12,35) | ≥ 9,65 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 14 | 14 (13,65…14,35) | ≥ 11,65 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 16 | 16 (15,65…16,35) | ≥ 13,65 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 18 | 18 (17,65…18,35) | ≥ 15,65 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 20 | 20 (19,58…20,42) | ≥ 17,58 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 22 | 22 (21,58…22,42) | ≥ 19,58 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 25 | 25 (24,58…25,42) | ≥ 22,58 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 28 | 28 (27,58…28,42) | ≥ 25,58 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 30 | 30 (29,58…30,42) | ≥ 27,58 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 35 | 35 (34,5…35,5) | ≥ 32,5 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 40 | 40 (39,5…40,5) | ≥ 37,5 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 45 | 45 (44,5…45,5) | ≥ 38 | 6 | Неполная резьба | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 50 | 50 (49,5…50,5) | ≥ 38 | 6 | Неполная резьба | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 55 | 55 (54,05…55,95) | ≥ 38 | 6 | Неполная резьба | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 60 | 60 (59,05…60,95) | ≥ 38 | 6 | Неполная резьба | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 10 | 10 (9,71…10,29) | ≥ 7,21 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 12 | 12 (11,65…12,35) | ≥ 9,15 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 14 | 14 (13,65…14,35) | ≥ 11,15 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 16 | 16 (15,65…16,35) | ≥ 13,15 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 18 | 18 (17,65…18,35) | ≥ 15,15 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 20 | 20 (19,58…20,42) | ≥ 17,08 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 22 | 22 (21,58…22,42) | ≥ 19,08 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 25 | 25 (24,58…25,42) | ≥ 22,08 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 28 | 28 (27,58…28,42) | ≥ 25,08 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 30 | 30 (29,58…30,42) | ≥ 27,08 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 35 | 35 (34,5…35,5) | ≥ 32 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 40 | 40 (39,5…40,5) | ≥ 37 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 45 | 45 (44,5…45,5) | ≥ 38 | 8 | Неполная резьба | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 50 | 50 (49,5…50,5) | ≥ 38 | 8 | Неполная резьба | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 55 | 55 (54,05…55,95) | ≥ 38 | 8 | Неполная резьба | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 60 | 60 (59,05…60,95) | ≥ 38 | 8 | Неполная резьба | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 65 | 65 (64,05…65,95) | ≥ 38 | 8 | Неполная резьба | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 70 | 70 (69,05…70,95) | ≥ 38 | 8 | Неполная резьба | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 75 | 75 (74,05…75,95) | ≥ 38 | 8 | Неполная резьба | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 80 | 80 (79,05…80,95) | ≥ 38 | 8 | Неполная резьба | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 12 | 12 (11,65…12,35) | ≥ 8,65 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 14 | 14 (13,65…14,35) | ≥ 10,65 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 16 | 16 (15,65…16,35) | ≥ 12,65 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 18 | 18 (17,65…18,35) | ≥ 14,65 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 20 | 20 (19,58…20,42) | ≥ 16,58 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 22 | 22 (21,58…22,42) | ≥ 18,58 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 25 | 25 (24,58…25,42) | ≥ 21,58 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 28 | 28 (27,58…28,42) | ≥ 24,58 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 30 | 30 (29,58…30,42) | ≥ 26,58 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 35 | 35 (34,5…35,5) | ≥ 31,5 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 40 | 40 (39,5…40,5) | ≥ 36,5 | — | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 45 | 45 (44,5…45,5) | ≥ 38 | 10 | Неполная резьба | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 50 | 50 (49,5…50,5) | ≥ 38 | 10 | Неполная резьба | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 55 | 55 (54,05…55,95) | ≥ 38 | 10 | Неполная резьба | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 60 | 60 (59,05…60,95) | ≥ 38 | 10 | Неполная резьба | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 65 | 65 (64,05…65,95) | ≥ 38 | 10 | Неполная резьба | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 70 | 70 (69,05…70,95) | ≥ 38 | 10 | Неполная резьба | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 75 | 75 (74,05…75,95) | ≥ 38 | 10 | Неполная резьба | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 80 | 80 (79,05…80,95) | ≥ 38 | 10 | Неполная резьба | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
Класс точности A; Form A — резьба до головки
| d, мм | P, мм | dₖ, мм | k, мм | n, мм | dₐ, мм | r, мм | t, мм | w, мм | x, мм | a, мм | β, ° | Ko, мм | d, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Основной (крупный) — P = 0,25 мм | 2 (1,86…2) | 0,7 (0,56…0,7) | 0,25 (0,31…0,45) | ≤ 1,4 | ≥ 0,1 | ≥ 0,25 | ≥ 0,16 | ≤ 0,6 | ≤ 0,5 | ≤ 5 | Численно не задано | 1 |
| 1,2 | Основной (крупный) — P = 0,25 мм | 2,3 (2,16…2,3) | 0,8 (0,66…0,8) | 0,3 (0,36…0,5) | ≤ 1,6 | ≥ 0,1 | ≥ 0,3 | ≥ 0,21 | ≤ 0,6 | ≤ 0,5 | ≤ 5 | Численно не задано | 1,2 |
| 1,4 | Основной (крупный) — P = 0,3 мм | 2,6 (2,46…2,6) | 0,9 (0,76…0,9) | 0,3 (0,36…0,5) | ≤ 1,8 | ≥ 0,1 | ≥ 0,4 | ≥ 0,21 | ≤ 0,75 | ≤ 0,6 | ≤ 5 | Численно не задано | 1,4 |
| 1,6 | Основной (крупный) — P = 0,35 мм | 3 (2,86…3) | 1 (0,86…1) | 0,4 (0,46…0,6) | ≤ 2 | ≥ 0,1 | ≥ 0,45 | ≥ 0,26 | ≤ 0,9 | ≤ 0,7 | ≤ 5 | Численно не задано | 1,6 |
| 1,8 | Основной (крупный) — P = 0,35 мм | 3,4 (3,22…3,4) | 1,2 (1,06…1,2) | 0,4 (0,46…0,6) | ≤ 2,2 | ≥ 0,1 | ≥ 0,5 | ≥ 0,36 | ≤ 0,9 | ≤ 0,7 | ≤ 5 | Численно не задано | 1,8 |
| 2 | Основной (крупный) — P = 0,4 мм | 3,8 (3,62…3,8) | 1,3 (1,16…1,3) | 0,5 (0,56…0,7) | ≤ 2,6 | ≥ 0,1 | ≥ 0,6 | ≥ 0,36 | ≤ 1 | ≤ 0,8 | ≤ 5 | Численно не задано | 2 |
| 2,5 | Основной (крупный) — P = 0,45 мм | 4,5 (4,32…4,5) | 1,6 (1,46…1,6) | 0,6 (0,66…0,8) | ≤ 3,1 | ≥ 0,1 | ≥ 0,7 | ≥ 0,56 | ≤ 1,1 | ≤ 0,9 | ≤ 5 | Численно не задано | 2,5 |
| 3 | Основной (крупный) — P = 0,5 мм | 5,5 (5,32…5,5) | 2 (1,86…2) | 0,8 (0,86…1) | ≤ 3,6 | ≥ 0,1 | ≥ 0,85 | ≥ 0,76 | ≤ 1,25 | ≤ 1 | ≤ 5 | Численно не задано | 3 |
| 3,5 | Основной (крупный) — P = 0,6 мм | 6 (5,82…6) | 2,4 (2,26…2,4) | 1 (1,06…1,2) | ≤ 4,1 | ≥ 0,1 | ≥ 1 | ≥ 0,96 | ≤ 1,5 | ≤ 1,2 | ≤ 5 | Численно не задано | 3,5 |
| 4 | Основной (крупный) — P = 0,7 мм | 7 (6,78…7) | 2,6 (2,46…2,6) | 1,2 (1,26…1,51) | ≤ 4,7 | ≥ 0,2 | ≥ 1,1 | ≥ 1,06 | ≤ 1,75 | ≤ 1,4 | ≤ 5 | Численно не задано | 4 |
| 5 | Основной (крупный) — P = 0,8 мм | 8,5 (8,28…8,5) | 3,3 (3,12…3,3) | 1,2 (1,26…1,51) | ≤ 5,7 | ≥ 0,2 | ≥ 1,3 | ≥ 1,52 | ≤ 2 | ≤ 1,6 | ≤ 5 | Численно не задано | 5 |
| 6 | Основной (крупный) — P = 1 мм | 10 (9,78…10) | 3,9 (3,6…3,9) | 1,6 (1,66…1,91) | ≤ 6,8 | ≥ 0,25 | ≥ 1,6 | ≥ 1,6 | ≤ 2,5 | ≤ 2 | ≤ 5 | Численно не задано | 6 |
| 8 | Основной (крупный) — P = 1,25 мм | 13 (12,73…13) | 5 (4,7…5) | 2 (2,06…2,31) | ≤ 9,2 | ≥ 0,4 | ≥ 2 | ≥ 2,2 | ≤ 3,2 | ≤ 2,5 | ≤ 5 | Численно не задано | 8 |
| 10 | Основной (крупный) — P = 1,5 мм | 16 (15,73…16) | 6 (5,7…6) | 2,5 (2,56…2,81) | ≤ 11,2 | ≥ 0,4 | ≥ 2,4 | ≥ 2,7 | ≤ 3,8 | ≤ 3 | ≤ 5 | Численно не задано | 10 |
Обозначения колонок
- dₖ, мм
- Диаметр головки
- k, мм
- Высота головки
- n, мм
- Ширина прямого шлица
- dₐ, мм
- Диаметр зоны сопряжения под головкой
- r, мм
- Радиус под головкой
- t, мм
- Глубина шлица
- w, мм
- Остаточная толщина под шлицем
- x, мм
- Сбег резьбы у гладкого стержня
- a, мм
- Неполная резьба под головкой
- β, °
- Уклон боковой стенки головки
- Ko, мм
- Форма конца
- d, мм
- Наружный диаметр резьбы
Все допустимые длины и зависимые размеры (184)
| d, мм | P, мм | l, мм | l, мм | b, мм | Резьба | Примечание |
|---|---|---|---|---|---|---|
| 1 | Основной (крупный) — P = 0,25 мм | 2 | 2 (1,8…2,2) | ≥ 1,3 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1 | Основной (крупный) — P = 0,25 мм | 3 | 3 (2,8…3,2) | ≥ 2,3 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1 | Основной (крупный) — P = 0,25 мм | 4 | 4 (3,76…4,24) | ≥ 3,26 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1 | Основной (крупный) — P = 0,25 мм | 5 | 5 (4,76…5,24) | ≥ 4,26 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1 | Основной (крупный) — P = 0,25 мм | 6 | 6 (5,76…6,24) | ≥ 5,26 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1 | Основной (крупный) — P = 0,25 мм | 8 | 8 (7,71…8,29) | ≥ 7,21 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1 | Основной (крупный) — P = 0,25 мм | 10 | 10 (9,71…10,29) | ≥ 9,21 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 2 | 2 (1,8…2,2) | ≥ 1,3 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 3 | 3 (2,8…3,2) | ≥ 2,3 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 4 | 4 (3,76…4,24) | ≥ 3,26 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 5 | 5 (4,76…5,24) | ≥ 4,26 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 6 | 6 (5,76…6,24) | ≥ 5,26 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 8 | 8 (7,71…8,29) | ≥ 7,21 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 10 | 10 (9,71…10,29) | ≥ 9,21 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,2 | Основной (крупный) — P = 0,25 мм | 12 | 12 (11,65…12,35) | ≥ 11,15 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 2 | 2 (1,8…2,2) | ≥ 1,2 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 3 | 3 (2,8…3,2) | ≥ 2,2 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 4 | 4 (3,76…4,24) | ≥ 3,16 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 5 | 5 (4,76…5,24) | ≥ 4,16 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 6 | 6 (5,76…6,24) | ≥ 5,16 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 8 | 8 (7,71…8,29) | ≥ 7,11 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 10 | 10 (9,71…10,29) | ≥ 9,11 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 12 | 12 (11,65…12,35) | ≥ 11,05 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,4 | Основной (крупный) — P = 0,3 мм | 14 | 14 (13,65…14,35) | ≥ 13,05 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 2 | 2 (1,8…2,2) | ≥ 1,1 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 3 | 3 (2,8…3,2) | ≥ 2,1 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 4 | 4 (3,76…4,24) | ≥ 3,06 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 5 | 5 (4,76…5,24) | ≥ 4,06 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 6 | 6 (5,76…6,24) | ≥ 5,06 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 8 | 8 (7,71…8,29) | ≥ 7,01 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 10 | 10 (9,71…10,29) | ≥ 9,01 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 12 | 12 (11,65…12,35) | ≥ 10,95 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 14 | 14 (13,65…14,35) | ≥ 12,95 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 16 | 16 (15,65…16,35) | ≥ 14,95 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,8 | Основной (крупный) — P = 0,35 мм | 2 | 2 (1,8…2,2) | ≥ 1,1 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,8 | Основной (крупный) — P = 0,35 мм | 3 | 3 (2,8…3,2) | ≥ 2,1 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,8 | Основной (крупный) — P = 0,35 мм | 4 | 4 (3,76…4,24) | ≥ 3,06 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,8 | Основной (крупный) — P = 0,35 мм | 5 | 5 (4,76…5,24) | ≥ 4,06 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,8 | Основной (крупный) — P = 0,35 мм | 6 | 6 (5,76…6,24) | ≥ 5,06 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,8 | Основной (крупный) — P = 0,35 мм | 8 | 8 (7,71…8,29) | ≥ 7,01 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,8 | Основной (крупный) — P = 0,35 мм | 10 | 10 (9,71…10,29) | ≥ 9,01 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,8 | Основной (крупный) — P = 0,35 мм | 12 | 12 (11,65…12,35) | ≥ 10,95 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,8 | Основной (крупный) — P = 0,35 мм | 14 | 14 (13,65…14,35) | ≥ 12,95 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,8 | Основной (крупный) — P = 0,35 мм | 16 | 16 (15,65…16,35) | ≥ 14,95 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 1,8 | Основной (крупный) — P = 0,35 мм | 18 | 18 (17,65…18,35) | ≥ 16,95 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2 | Основной (крупный) — P = 0,4 мм | 3 | 3 (2,8…3,2) | ≥ 2 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2 | Основной (крупный) — P = 0,4 мм | 4 | 4 (3,76…4,24) | ≥ 2,96 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2 | Основной (крупный) — P = 0,4 мм | 5 | 5 (4,76…5,24) | ≥ 3,96 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2 | Основной (крупный) — P = 0,4 мм | 6 | 6 (5,76…6,24) | ≥ 4,96 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2 | Основной (крупный) — P = 0,4 мм | 8 | 8 (7,71…8,29) | ≥ 6,91 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2 | Основной (крупный) — P = 0,4 мм | 10 | 10 (9,71…10,29) | ≥ 8,91 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2 | Основной (крупный) — P = 0,4 мм | 12 | 12 (11,65…12,35) | ≥ 10,85 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2 | Основной (крупный) — P = 0,4 мм | 14 | 14 (13,65…14,35) | ≥ 12,85 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2 | Основной (крупный) — P = 0,4 мм | 16 | 16 (15,65…16,35) | ≥ 14,85 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2 | Основной (крупный) — P = 0,4 мм | 18 | 18 (17,65…18,35) | ≥ 16,85 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2 | Основной (крупный) — P = 0,4 мм | 20 | 20 (19,58…20,42) | ≥ 18,78 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 3 | 3 (2,8…3,2) | ≥ 1,9 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 4 | 4 (3,76…4,24) | ≥ 2,86 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 5 | 5 (4,76…5,24) | ≥ 3,86 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 6 | 6 (5,76…6,24) | ≥ 4,86 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 8 | 8 (7,71…8,29) | ≥ 6,81 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 10 | 10 (9,71…10,29) | ≥ 8,81 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 12 | 12 (11,65…12,35) | ≥ 10,75 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 14 | 14 (13,65…14,35) | ≥ 12,75 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 16 | 16 (15,65…16,35) | ≥ 14,75 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 18 | 18 (17,65…18,35) | ≥ 16,75 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 20 | 20 (19,58…20,42) | ≥ 18,68 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 22 | 22 (21,58…22,42) | ≥ 20,68 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 25 | 25 (24,58…25,42) | ≥ 23,68 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 4 | 4 (3,76…4,24) | ≥ 2,76 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 5 | 5 (4,76…5,24) | ≥ 3,76 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 6 | 6 (5,76…6,24) | ≥ 4,76 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 8 | 8 (7,71…8,29) | ≥ 6,71 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 10 | 10 (9,71…10,29) | ≥ 8,71 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 12 | 12 (11,65…12,35) | ≥ 10,65 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 14 | 14 (13,65…14,35) | ≥ 12,65 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 16 | 16 (15,65…16,35) | ≥ 14,65 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 18 | 18 (17,65…18,35) | ≥ 16,65 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 20 | 20 (19,58…20,42) | ≥ 18,58 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 22 | 22 (21,58…22,42) | ≥ 20,58 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 25 | 25 (24,58…25,42) | ≥ 23,58 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 28 | 28 (27,58…28,42) | ≥ 26,58 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3 | Основной (крупный) — P = 0,5 мм | 30 | 30 (29,58…30,42) | ≥ 28,58 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 5 | 5 (4,76…5,24) | ≥ 3,56 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 6 | 6 (5,76…6,24) | ≥ 4,56 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 8 | 8 (7,71…8,29) | ≥ 6,51 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 10 | 10 (9,71…10,29) | ≥ 8,51 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 12 | 12 (11,65…12,35) | ≥ 10,45 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 14 | 14 (13,65…14,35) | ≥ 12,45 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 16 | 16 (15,65…16,35) | ≥ 14,45 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 18 | 18 (17,65…18,35) | ≥ 16,45 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 20 | 20 (19,58…20,42) | ≥ 18,38 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 22 | 22 (21,58…22,42) | ≥ 20,38 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 25 | 25 (24,58…25,42) | ≥ 23,38 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 28 | 28 (27,58…28,42) | ≥ 26,38 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 30 | 30 (29,58…30,42) | ≥ 28,38 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 35 | 35 (34,5…35,5) | ≥ 33,3 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 5 | 5 (4,76…5,24) | ≥ 3,36 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 6 | 6 (5,76…6,24) | ≥ 4,36 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 8 | 8 (7,71…8,29) | ≥ 6,31 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 10 | 10 (9,71…10,29) | ≥ 8,31 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 12 | 12 (11,65…12,35) | ≥ 10,25 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 14 | 14 (13,65…14,35) | ≥ 12,25 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 16 | 16 (15,65…16,35) | ≥ 14,25 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 18 | 18 (17,65…18,35) | ≥ 16,25 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 20 | 20 (19,58…20,42) | ≥ 18,18 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 22 | 22 (21,58…22,42) | ≥ 20,18 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 25 | 25 (24,58…25,42) | ≥ 23,18 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 28 | 28 (27,58…28,42) | ≥ 26,18 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 30 | 30 (29,58…30,42) | ≥ 28,18 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 35 | 35 (34,5…35,5) | ≥ 33,1 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 4 | Основной (крупный) — P = 0,7 мм | 40 | 40 (39,5…40,5) | ≥ 38,1 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 6 | 6 (5,76…6,24) | ≥ 4,16 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 8 | 8 (7,71…8,29) | ≥ 6,11 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 10 | 10 (9,71…10,29) | ≥ 8,11 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 12 | 12 (11,65…12,35) | ≥ 10,05 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 14 | 14 (13,65…14,35) | ≥ 12,05 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 16 | 16 (15,65…16,35) | ≥ 14,05 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 18 | 18 (17,65…18,35) | ≥ 16,05 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 20 | 20 (19,58…20,42) | ≥ 17,98 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 22 | 22 (21,58…22,42) | ≥ 19,98 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 25 | 25 (24,58…25,42) | ≥ 22,98 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 28 | 28 (27,58…28,42) | ≥ 25,98 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 30 | 30 (29,58…30,42) | ≥ 27,98 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 35 | 35 (34,5…35,5) | ≥ 32,9 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 40 | 40 (39,5…40,5) | ≥ 37,9 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 45 | 45 (44,5…45,5) | ≥ 42,9 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 5 | Основной (крупный) — P = 0,8 мм | 50 | 50 (49,5…50,5) | ≥ 47,9 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 8 | 8 (7,71…8,29) | ≥ 5,71 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 10 | 10 (9,71…10,29) | ≥ 7,71 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 12 | 12 (11,65…12,35) | ≥ 9,65 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 14 | 14 (13,65…14,35) | ≥ 11,65 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 16 | 16 (15,65…16,35) | ≥ 13,65 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 18 | 18 (17,65…18,35) | ≥ 15,65 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 20 | 20 (19,58…20,42) | ≥ 17,58 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 22 | 22 (21,58…22,42) | ≥ 19,58 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 25 | 25 (24,58…25,42) | ≥ 22,58 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 28 | 28 (27,58…28,42) | ≥ 25,58 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 30 | 30 (29,58…30,42) | ≥ 27,58 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 35 | 35 (34,5…35,5) | ≥ 32,5 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 40 | 40 (39,5…40,5) | ≥ 37,5 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 45 | 45 (44,5…45,5) | ≥ 42,5 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 50 | 50 (49,5…50,5) | ≥ 47,5 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 55 | 55 (54,05…55,95) | ≥ 52,05 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 6 | Основной (крупный) — P = 1 мм | 60 | 60 (59,05…60,95) | ≥ 57,05 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 10 | 10 (9,71…10,29) | ≥ 7,21 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 12 | 12 (11,65…12,35) | ≥ 9,15 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 14 | 14 (13,65…14,35) | ≥ 11,15 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 16 | 16 (15,65…16,35) | ≥ 13,15 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 18 | 18 (17,65…18,35) | ≥ 15,15 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 20 | 20 (19,58…20,42) | ≥ 17,08 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 22 | 22 (21,58…22,42) | ≥ 19,08 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 25 | 25 (24,58…25,42) | ≥ 22,08 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 28 | 28 (27,58…28,42) | ≥ 25,08 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 30 | 30 (29,58…30,42) | ≥ 27,08 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 35 | 35 (34,5…35,5) | ≥ 32 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 40 | 40 (39,5…40,5) | ≥ 37 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 45 | 45 (44,5…45,5) | ≥ 42 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 50 | 50 (49,5…50,5) | ≥ 47 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 55 | 55 (54,05…55,95) | ≥ 51,55 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 60 | 60 (59,05…60,95) | ≥ 56,55 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 65 | 65 (64,05…65,95) | ≥ 61,55 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 70 | 70 (69,05…70,95) | ≥ 66,55 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 75 | 75 (74,05…75,95) | ≥ 71,55 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 8 | Основной (крупный) — P = 1,25 мм | 80 | 80 (79,05…80,95) | ≥ 76,55 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 12 | 12 (11,65…12,35) | ≥ 8,65 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 14 | 14 (13,65…14,35) | ≥ 10,65 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 16 | 16 (15,65…16,35) | ≥ 12,65 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 18 | 18 (17,65…18,35) | ≥ 14,65 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 20 | 20 (19,58…20,42) | ≥ 16,58 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 22 | 22 (21,58…22,42) | ≥ 18,58 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 25 | 25 (24,58…25,42) | ≥ 21,58 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 28 | 28 (27,58…28,42) | ≥ 24,58 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 30 | 30 (29,58…30,42) | ≥ 26,58 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 35 | 35 (34,5…35,5) | ≥ 31,5 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 40 | 40 (39,5…40,5) | ≥ 36,5 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 45 | 45 (44,5…45,5) | ≥ 41,5 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 50 | 50 (49,5…50,5) | ≥ 46,5 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 55 | 55 (54,05…55,95) | ≥ 51,05 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 60 | 60 (59,05…60,95) | ≥ 56,05 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 65 | 65 (64,05…65,95) | ≥ 61,05 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 70 | 70 (69,05…70,95) | ≥ 66,05 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 75 | 75 (74,05…75,95) | ≥ 71,05 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
| 10 | Основной (крупный) — P = 1,5 мм | 80 | 80 (79,05…80,95) | ≥ 76,05 | Резьба по длине, кроме нормируемых переходов | Коммерчески обычное сочетание, отмеченное массой в таблице 1. Наличие у поставщика не подтверждено. |
Заявка на выбранное исполнение
Сначала нажмите «Подготовить заявку». В позицию попадёт конкретный документ и числовой шаг P. Возможность поставки сочетания подтверждается отдельно.
Документы, редакции и область проверки
Нормативная геометрия и подтверждённые исполнения поставки учитываются отдельно. Справочные сведения не являются обещанием наличия.
ГОСТ 1491-80
1980; изменения №1 и №2. Полная матрица таблицы 2: M1–M20, основные (крупные) и предусмотренные мелкие шаги, классы А/В, нормальная/удлинённая резьба. Нормальный/уменьшенный недорез представлен явным технологическим выбором; в переходной зоне полная/частичная резьба зависит от фактического a. Полная производственная спецификация не заявляется.
DIN 84
1990-08. Полные 14 столбцов основных размеров DIN84:1990-08 и все сочетания коммерчески обычных длин, отмеченные массой в таблице 1. Это конечная проверенная выборка, а не весь допускаемый стандартом ряд: длины свыше 80 мм идут с шагом 10 мм без верхнего предела. Геометрия не заимствована из ГОСТ.
ГОСТ 1491-80
1980; изменения №1 и №2
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Номинальный диаметр | 6 | — | — | мм | |
| Основной (крупный) — P = 1 мм | 1 | — | — | мм | |
| Длина | 20 | — | — | мм | |
| Диаметр головки | 10 | 9,85 | 10 | мм | Поле допуска h12. Расчёт: h12: отклонения -0.15 / +0 мм; пределы = номинал + отклонение. |
| Высота головки | 3,9 | 3,6 | 3,9 | мм | Поле допуска h14. Расчёт: h14: отклонения -0.3 / +0 мм; пределы = номинал + отклонение. |
| Ширина прямого шлица | 1,6 | 1,66 | 1,91 | мм | В ГОСТ 24669 обозначена b. Номинал является исходным размером поля C13/C14 и может быть меньше нижнего предела. Ширину измеряют по оси стержня у основания шлица. |
| Глубина прямого шлица | — | 1,8 | 2,3 | мм | В ГОСТ 24669 обозначена h. Глубину измеряют по оси стержня. |
| Радиус под головкой | — | 0,25 | — | мм | |
| Диаметр зоны сопряжения под головкой | — | — | 6,8 | мм | Зона пересечения криволинейного перехода с опорной плоскостью; не верхний предел радиуса. Для класса В при d≤2 в исходной таблице прочерк. |
| Сбег при заборной части инструмента 20° | — | — | 1,8 | мм | Сбег входит в недорез; суммировать x+a нельзя. Угол относится к инструменту, а не к углу фаски винта. |
| Сбег при заборной части инструмента 30° | — | — | 1,2 | мм | Сбег входит в недорез; суммировать x+a нельзя. Угол относится к инструменту, а не к углу фаски винта. |
| Сбег при заборной части инструмента 45° | — | — | 0,7 | мм | Сбег входит в недорез; суммировать x+a нельзя. Угол относится к инструменту, а не к углу фаски винта. |
| Нормальный недорез | — | — | 3 | мм | Выбрана категория недореза, его табличное значение является максимумом. Фактический a согласуют при изготовлении. |
| Фаска конца резьбы | 1 | — | — | мм | ГОСТ 10549, графа «для остальных деталей». Допускается угол 60° вместо 45°. При накатанной резьбе винтов А/В концевая фаска может отсутствовать по ГОСТ 1759.0, приложение 5, п.15; это технологический вариант, не отдельное исполнение стандарта. |
| Основной угол фаски | 45 | — | — | ° | Допускается 60°; отдельный численный допуск угла не раскрыт. |
| Наружный диаметр резьбы 6g | 6 | 5,794 | 5,974 | мм | Расчёт: es=-0.026 мм; T=0.18 мм; max=основной размер+es; min=max−T; основной d₂=d−3√3P/8 с округлением до 0,001 мм. |
| Средний диаметр резьбы 6g | 5,35 | 5,212 | 5,324 | мм | Расчёт: es=-0.026 мм; T=0.112 мм; max=основной размер+es; min=max−T; основной d₂=d−3√3P/8 с округлением до 0,001 мм. |
| Соосность головки и стержня | — | — | 0,44 | мм | Расчёт: 2IT13(D), диаметральное выражение |
| Симметричность шлица | — | — | 0,36 | мм | Расчёт: 2IT13(d), диаметральное выражение |
| Перпендикулярность опорной поверхности | — | — | 0,14 | мм | Расчёт: 0,0175×0,8D; округление до 0,01 мм |
| Уклон стенок шлица | — | — | 3 | ° | |
| Уклон боковой стенки головки | — | — | 5 | ° | |
| Радиус допустимой выпуклости дна шлица | — | 90 | — | мм | Технологически допускается также вогнутость по радиусу шлицевой пилы/фрезы; её числовой радиус не нормирован. |
| Дополнительное уменьшение D в направлении шлица | — | — | 0,6 | мм | Местное разрешение для направления шлица; не заменяет общий нижний предел D. |
| Остальные обработанные поверхности | — | — | 6,3 | мкм | |
| Стенки и дно шлица | — | — | 12,5 | мкм | |
| Торец стержня | — | — | 12,5 | мкм | Только для винтов, обработанных резанием; в остальных случаях не нормируется. |
| Длина от опорной поверхности головки | 20 | 19,58 | 20,42 | мм | Поле допуска js15. Расчёт: js15: отклонения -0.42 / +0.42 мм; пределы = номинал + отклонение. |
| Табличная длина для проверки перехода | 18 | — | — | мм | Переходная длина: b≤l<b+a_max (18≤20<21). Резьба по всей длине при фактическом a>l−b; иначе частичная. До уточнения a нельзя однозначно рисовать гладкую часть. |
