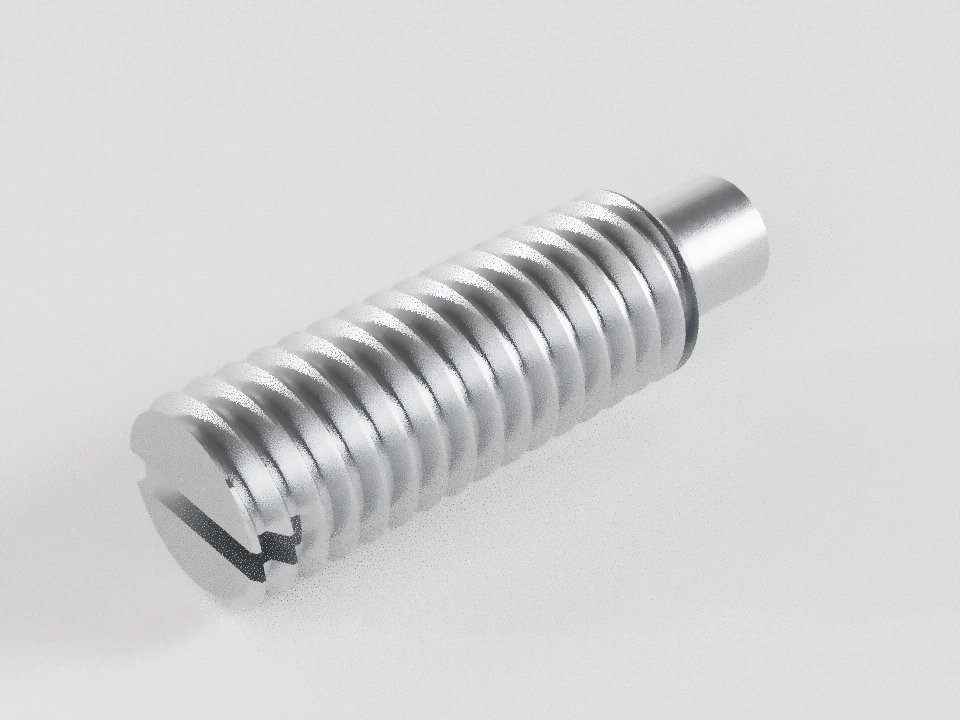

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Винты · подбор и размеры
DIN 417 / ГОСТ 1478-93

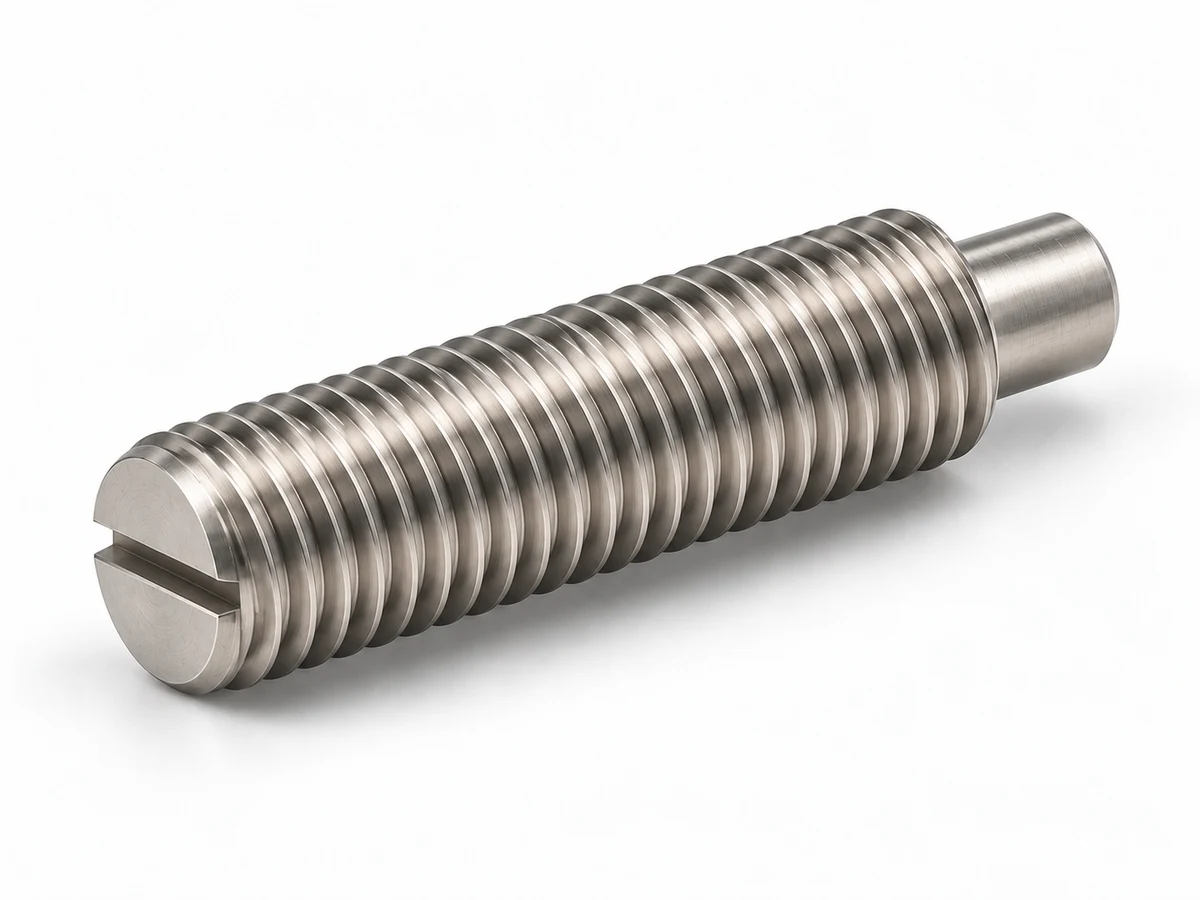

Установочные винты с прямым шлицем и цилиндрическим концом
Выберите документ и геометрию. Прочность, материал, покрытие и возможность поставки согласуются по заявке.
Выбранный размер
Загрузка подбора. Ниже доступен исходный пример и полные таблицы.
Исходный пример: ГОСТ 1478-93 · М6×1×20.
Вариант торца показан на рисунке без номера исполнения; вариант не меняет вид рабочего конца. Ряд нормативный; возможность изготовления, материал, покрытие и механические свойства согласуются отдельно. Длина ниже пунктирной границы таблицы 1.
Пример применения
Узкий цилиндрический конец входит в подготовленное гнездо и ограничивает смещение детали. Отвёртка действует через прямой шлиц. Согласуйте гнездо, длину выступа и доступ инструмента.
Условная сборочная схема выбранного винта. Ответные детали и инструмент показаны для объяснения; их размеры, нагрузка, затяжка и посадка здесь не назначаются.
Собрано · Основной (крупный) — P = 1 мм
Контактная поверхность крупнее
Схема не является расчётом соединения. Шаговое перемещение не изображает вращение резьбы.
Выберите обозначение на схеме или в таблице, чтобы увидеть пояснение.
Длина l измеряется между крайними торцами и включает нажимной конец.
Резьба по длине, кроме нормируемых переходов. Поле резьбы: 6g.
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Номинальный диаметр | 6 | — | — | мм | |
| Основной (крупный) — P = 1 мм | 1 | — | — | мм | |
| Длина | 20 | — | — | мм | |
| Ширина прямого шлица | 1 | 1,06 | 1,2 | мм | Номинал и пределы переписаны отдельно; положительное отклонение не равно нулю. |
| Глубина прямого шлица | — | 1,6 | 2 | мм | |
| Допуск симметричности шлица относительно оси | — | — | 0,36 | мм | Расчёт: 2IT13(d=6)=2×0.18 мм. Диаметральное выражение. |
| Наружный диаметр резьбы 6g | 6 | 5,794 | 5,974 | мм | Расчёт: es=-26 мкм; Td6=180 мкм; dmax=d+es/1000; dmin=dmax−Td6/1000. Точность вывода 0,001 мм. |
| Средний диаметр резьбы 6g | 5,35 | 5,212 | 5,324 | мм | Расчёт: d₂осн=5.35 мм; es=-26 мкм; Td₂6=112 мкм; d₂max=d₂осн+es/1000; d₂min=d₂max−Td₂6/1000. |
| Фактические пределы диаметра по дну впадины | — | — | — | мм | Табличный основной d₃ для прочностных расчётов не подставлен как фактический min/max; требования класса прочности 8.8 не перенесены на установочный винт. Численно не задано. |
| Диаметр торца со стороны шлица | ≈ 4,917 | — | — | мм | d_f≈внутренний диаметр резьбы; указан справочный основной d₁, не изготовительные пределы. |
| Предельный участок неполной резьбы у рабочего конца | — | — | 2 | мм | Расчёт: 2Pmax=2×1=2 мм; предел из рисунка, не длина гладкого стержня. |
| Длина участка полной резьбы | — | — | — | мм | b в таблице не нормирована; не приравнена к l или l−z. Резьба по телу винта, с концевыми переходами и неполными витками. Численно не задано. |
| Диаметр цилиндрического конца | — | 3,7 | 4 | мм | |
| Угол перехода к рабочему концу | ≈ 45 | — | — | ° | ≈45° относится только к части конца ниже внутреннего диаметра резьбы; не допуск 45±0°. |
| Осевой размер фаски рабочего конца | — | — | — | мм | Отдельный размер фаски не задан; не вычислен из приблизительного угла как точный нормативный размер. Численно не задано. |
| Длина цилиндрического конца | — | 3 | 3,25 | мм | z входит в общую длину l; здесь отсутствует отдельное короткое исполнение цапфы. |
| Скругление кромки цилиндрического конца | ≈ — | 0,18 | 0,6 | мм | Радиус приблизительно 0,03–0,1d; ориентировочный диапазон, не изготовительные min/max. Расчёт: R≈(0,03…0,1)×6 мм. |
| Соосность цилиндрического конца относительно резьбы | — | — | 0,36 | мм | Расчёт: 2IT13(d); диаметральное выражение. |
| Перпендикулярность торца цилиндрического конца | — | — | 0,06 | мм | Допуск задан для контроля на 0,8d_p; формула соответствует 1°. Расчёт: 0,0175×0,8×d_p,ном; d_p,ном=4 мм по 12414; округление до 0,01 мм. |
| Общая длина винта | 20 | 19,58 | 20,42 | мм | Включает цилиндрический конец z. |
| Угол торца со стороны шлица | — | 90 | 120 | ° | Диапазон основного рисунка 90…120°; не назначен единственный угол 90°. |
Сопоставление DIN и ГОСТ
Общая карточка объединяет тип изделия. Совпадение отдельных чисел не подтверждает полную взаимозаменяемость документов.
В ветке ГОСТ 1478-93 показаны прямой шлиц, диаметр и длина цилиндрического выступа; выступ входит в общую длину l. Классы A и B и две формы торца со шлицем выбираются отдельно.
Полный текст DIN 417:1986-09 недоступен. Геометрия и допуски ГОСТ не объявляются размерами DIN; совпадение длины выступа и переходов не подтверждено.
Выберите размер для сравнения.
Полная таблица и ряд длин
Таблицы разделены по редакциям. В скобках после номинала — предельные значения; «—» не означает ноль.
ГОСТ 1478-93 · Переиздание; поправка ИУС 1-2022
Визуально сверены все диаметры, шаги, сплошная область длин и пунктирная граница коротких винтов таблицы 1. A/B независимы; основной и скруглённый варианты торца не имеют номера исполнения. Техническая полнота ограничена перечисленными неоднозначностями источника.
Класс A; торец со шлицем с фаской
| d, мм | P, мм | n, мм | t, мм | Lₛ, мм | d(6g), мм | d₂(6g), мм | d₃, мм | d_f, мм | u, мм | b, мм | d_p, мм | β, ° | c, мм | z, мм | R, мм | Lₖ, мм | Lᵣ, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,6 | Основной (крупный) — P = 0,35 мм | 0,25 (0,31…0,45) | 0,56…0,74 | ≤ 0,28 | 1,6 (1,496…1,581) | 1,373 (1,291…1,354) | Численно не задано | ≈ 1,221 | ≤ 0,7 | Численно не задано | 0,55…0,8 | ≈ 45 | Численно не задано | 0,8…1,05 | ≈ 0,048…0,16 | ≤ 0,28 | ≤ 0,01 |
| 2 | Основной (крупный) — P = 0,4 мм | 0,25 (0,31…0,45) | 0,64…0,84 | ≤ 0,28 | 2 (1,886…1,981) | 1,74 (1,654…1,721) | Численно не задано | ≈ 1,567 | ≤ 0,8 | Численно не задано | 0,75…1 | ≈ 45 | Численно не задано | 1…1,25 | ≈ 0,06…0,2 | ≤ 0,28 | ≤ 0,01 |
| 2,5 | Основной (крупный) — P = 0,45 мм | 0,4 (0,46…0,6) | 0,72…0,95 | ≤ 0,28 | 2,5 (2,38…2,48) | 2,208 (2,117…2,188) | Численно не задано | ≈ 2,013 | ≤ 0,9 | Численно не задано | 1,25…1,5 | ≈ 45 | Численно не задано | 1,25…1,5 | ≈ 0,075…0,25 | ≤ 0,28 | ≤ 0,02 |
| 3 | Основной (крупный) — P = 0,5 мм | 0,4 (0,46…0,6) | 0,8…1,05 | ≤ 0,28 | 3 (2,874…2,98) | 2,675 (2,58…2,655) | Численно не задано | ≈ 2,459 | ≤ 1 | Численно не задано | 1,75…2 | ≈ 45 | Численно не задано | 1,5…1,75 | ≈ 0,09…0,3 | ≤ 0,28 | ≤ 0,03 |
| 3,5 | Основной (крупный) — P = 0,6 мм | 0,5 (0,56…0,7) | 0,96…1,21 | ≤ 0,36 | 3,5 (3,354…3,479) | 3,11 (3,004…3,089) | Численно не задано | ≈ 2,85 | ≤ 1,2 | Численно не задано | 1,95…2,2 | ≈ 45 | Численно не задано | 1,75…2 | ≈ 0,105…0,35 | ≤ 0,36 | ≤ 0,03 |
| 4 | Основной (крупный) — P = 0,7 мм | 0,6 (0,66…0,8) | 1,12…1,42 | ≤ 0,36 | 4 (3,838…3,978) | 3,545 (3,433…3,523) | Численно не задано | ≈ 3,242 | ≤ 1,4 | Численно не задано | 2,25…2,5 | ≈ 45 | Численно не задано | 2…2,25 | ≈ 0,12…0,4 | ≤ 0,36 | ≤ 0,04 |
| 5 | Основной (крупный) — P = 0,8 мм | 0,8 (0,86…1) | 1,28…1,63 | ≤ 0,36 | 5 (4,826…4,976) | 4,48 (4,361…4,456) | Численно не задано | ≈ 4,134 | ≤ 1,6 | Численно не задано | 3,2…3,5 | ≈ 45 | Численно не задано | 2,5…2,75 | ≈ 0,15…0,5 | ≤ 0,36 | ≤ 0,05 |
| 6 | Основной (крупный) — P = 1 мм | 1 (1,06…1,2) | 1,6…2 | ≤ 0,36 | 6 (5,794…5,974) | 5,35 (5,212…5,324) | Численно не задано | ≈ 4,917 | ≤ 2 | Численно не задано | 3,7…4 | ≈ 45 | Численно не задано | 3…3,25 | ≈ 0,18…0,6 | ≤ 0,36 | ≤ 0,06 |
| 8 | Основной (крупный) — P = 1,25 мм | 1,2 (1,26…1,51) | 2…2,5 | ≤ 0,44 | 8 (7,76…7,972) | 7,188 (7,042…7,16) | Численно не задано | ≈ 6,647 | ≤ 2,5 | Численно не задано | 5,2…5,5 | ≈ 45 | Численно не задано | 4…4,3 | ≈ 0,24…0,8 | ≤ 0,44 | ≤ 0,08 |
| 10 | Основной (крупный) — P = 1,5 мм | 1,6 (1,66…1,91) | 2,4…3 | ≤ 0,44 | 10 (9,732…9,968) | 9,026 (8,862…8,994) | Численно не задано | ≈ 8,376 | ≤ 3 | Численно не задано | 6,64…7 | ≈ 45 | Численно не задано | 5…5,3 | ≈ 0,3…1 | ≤ 0,44 | ≤ 0,1 |
| 12 | Основной (крупный) — P = 1,75 мм | 2 (2,02…2,31) | 2,8…3,6 | ≤ 0,54 | 12 (11,701…11,966) | 10,863 (10,679…10,829) | Численно не задано | ≈ 10,106 | ≤ 3,5 | Численно не задано | 8,14…8,5 | ≈ 45 | Численно не задано | 6…6,3 | ≈ 0,36…1,2 | ≤ 0,54 | ≤ 0,12 |
Обозначения колонок
- n, мм
- Ширина прямого шлица
- t, мм
- Глубина прямого шлица
- Lₛ, мм
- Допуск симметричности шлица относительно оси
- d(6g), мм
- Наружный диаметр резьбы 6g
- d₂(6g), мм
- Средний диаметр резьбы 6g
- d₃, мм
- Фактические пределы диаметра по дну впадины
- d_f, мм
- Диаметр торца со стороны шлица
- u, мм
- Предельный участок неполной резьбы у рабочего конца
- b, мм
- Длина участка полной резьбы
- d_p, мм
- Диаметр цилиндрического конца
- β, °
- Угол перехода к рабочему концу
- c, мм
- Осевой размер фаски рабочего конца
- z, мм
- Длина цилиндрического конца
- R, мм
- Скругление кромки цилиндрического конца
- Lₖ, мм
- Соосность цилиндрического конца относительно резьбы
- Lᵣ, мм
- Перпендикулярность торца цилиндрического конца
Все допустимые длины и зависимые размеры (104)
| d, мм | P, мм | l, мм | l, мм | γ, ° | Резьба | Примечание |
|---|---|---|---|---|---|---|
| 1,6 | Основной (крупный) — P = 0,35 мм | 2 | 2 (1,8…2,2) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 2,5 | 2,5 (2,3…2,7) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 3 | 3 (2,8…3,2) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 4 | 4 (3,76…4,24) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 5 | 5 (4,76…5,24) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 6 | 6 (5,76…6,24) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 8 | 8 (7,71…8,29) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2 | Основной (крупный) — P = 0,4 мм | 3 | 3 (2,8…3,2) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 2 | Основной (крупный) — P = 0,4 мм | 4 | 4 (3,76…4,24) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2 | Основной (крупный) — P = 0,4 мм | 5 | 5 (4,76…5,24) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2 | Основной (крупный) — P = 0,4 мм | 6 | 6 (5,76…6,24) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2 | Основной (крупный) — P = 0,4 мм | 8 | 8 (7,71…8,29) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2 | Основной (крупный) — P = 0,4 мм | 10 | 10 (9,71…10,29) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 4 | 4 (3,76…4,24) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 5 | 5 (4,76…5,24) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 6 | 6 (5,76…6,24) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 8 | 8 (7,71…8,29) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 10 | 10 (9,71…10,29) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 12 | 12 (11,65…12,35) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3 | Основной (крупный) — P = 0,5 мм | 5 | 5 (4,76…5,24) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 3 | Основной (крупный) — P = 0,5 мм | 6 | 6 (5,76…6,24) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3 | Основной (крупный) — P = 0,5 мм | 8 | 8 (7,71…8,29) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3 | Основной (крупный) — P = 0,5 мм | 10 | 10 (9,71…10,29) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3 | Основной (крупный) — P = 0,5 мм | 12 | 12 (11,65…12,35) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3 | Основной (крупный) — P = 0,5 мм | 14 | 14 (13,65…14,35) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 3 | Основной (крупный) — P = 0,5 мм | 16 | 16 (15,58…16,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 5 | 5 (4,76…5,24) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 6 | 6 (5,76…6,24) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 8 | 8 (7,71…8,29) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 10 | 10 (9,71…10,29) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 12 | 12 (11,65…12,35) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 14 | 14 (13,65…14,35) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 16 | 16 (15,58…16,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 18 | 18 (17,58…18,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 20 | 20 (19,58…20,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 6 | 6 (5,76…6,24) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 8 | 8 (7,71…8,29) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 10 | 10 (9,71…10,29) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 12 | 12 (11,65…12,35) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 14 | 14 (13,65…14,35) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 4 | Основной (крупный) — P = 0,7 мм | 16 | 16 (15,58…16,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 18 | 18 (17,58…18,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 4 | Основной (крупный) — P = 0,7 мм | 20 | 20 (19,58…20,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 22 | 22 (21,58…22,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 5 | Основной (крупный) — P = 0,8 мм | 8 | 8 (7,71…8,29) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 5 | Основной (крупный) — P = 0,8 мм | 10 | 10 (9,71…10,29) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 5 | Основной (крупный) — P = 0,8 мм | 12 | 12 (11,65…12,35) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 5 | Основной (крупный) — P = 0,8 мм | 14 | 14 (13,65…14,35) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 5 | Основной (крупный) — P = 0,8 мм | 16 | 16 (15,58…16,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 5 | Основной (крупный) — P = 0,8 мм | 18 | 18 (17,58…18,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 5 | Основной (крупный) — P = 0,8 мм | 20 | 20 (19,58…20,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 5 | Основной (крупный) — P = 0,8 мм | 22 | 22 (21,58…22,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 5 | Основной (крупный) — P = 0,8 мм | 25 | 25 (24,58…25,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 8 | 8 (7,71…8,29) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 10 | 10 (9,71…10,29) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 12 | 12 (11,65…12,35) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 14 | 14 (13,65…14,35) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 6 | Основной (крупный) — P = 1 мм | 16 | 16 (15,58…16,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 18 | 18 (17,58…18,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 6 | Основной (крупный) — P = 1 мм | 20 | 20 (19,58…20,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 22 | 22 (21,58…22,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 6 | Основной (крупный) — P = 1 мм | 25 | 25 (24,58…25,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 28 | 28 (27,58…28,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 6 | Основной (крупный) — P = 1 мм | 30 | 30 (29,58…30,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 35 | 35 (34…35,5) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 10 | 10 (9,71…10,29) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 12 | 12 (11,65…12,35) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 14 | 14 (13,65…14,35) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 8 | Основной (крупный) — P = 1,25 мм | 16 | 16 (15,58…16,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 18 | 18 (17,58…18,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 8 | Основной (крупный) — P = 1,25 мм | 20 | 20 (19,58…20,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 22 | 22 (21,58…22,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 8 | Основной (крупный) — P = 1,25 мм | 25 | 25 (24,58…25,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 28 | 28 (27,58…28,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 8 | Основной (крупный) — P = 1,25 мм | 30 | 30 (29,58…30,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 35 | 35 (34…35,5) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 40 | 40 (39,5…40,5) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 12 | 12 (11,65…12,35) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 14 | 14 (13,65…14,35) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 10 | Основной (крупный) — P = 1,5 мм | 16 | 16 (15,58…16,42) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 18 | 18 (17,58…18,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 10 | Основной (крупный) — P = 1,5 мм | 20 | 20 (19,58…20,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 22 | 22 (21,58…22,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 10 | Основной (крупный) — P = 1,5 мм | 25 | 25 (24,58…25,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 28 | 28 (27,58…28,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 10 | Основной (крупный) — P = 1,5 мм | 30 | 30 (29,58…30,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 35 | 35 (34…35,5) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 40 | 40 (39,5…40,5) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 45 | 45 (44,5…45,5) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 50 | 50 (49,5…50,5) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 14 | 14 (13,65…14,35) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 12 | Основной (крупный) — P = 1,75 мм | 16 | 16 (15,58…16,42) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 18 | 18 (17,58…18,42) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 12 | Основной (крупный) — P = 1,75 мм | 20 | 20 (19,58…20,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 22 | 22 (21,58…22,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 12 | Основной (крупный) — P = 1,75 мм | 25 | 25 (24,58…25,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 28 | 28 (27,58…28,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 12 | Основной (крупный) — P = 1,75 мм | 30 | 30 (29,58…30,42) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 35 | 35 (34…35,5) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 40 | 40 (39,5…40,5) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 45 | 45 (44,5…45,5) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 50 | 50 (49,5…50,5) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 55 | 55 (54,4…55,6) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 60 | 60 (59,4…60,6) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
Класс A; скруглённый торец со шлицем
| d, мм | P, мм | n, мм | t, мм | Lₛ, мм | d(6g), мм | d₂(6g), мм | d₃, мм | d_f, мм | u, мм | b, мм | d_p, мм | β, ° | c, мм | z, мм | R, мм | Lₖ, мм | Lᵣ, мм | r, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,6 | Основной (крупный) — P = 0,35 мм | 0,25 (0,31…0,45) | 0,56…0,74 | ≤ 0,28 | 1,6 (1,496…1,581) | 1,373 (1,291…1,354) | Численно не задано | Численно не задано | ≤ 0,7 | Численно не задано | 0,55…0,8 | ≈ 45 | Численно не задано | 0,8…1,05 | ≈ 0,048…0,16 | ≤ 0,28 | ≤ 0,01 | ≤ 1,6 |
| 2 | Основной (крупный) — P = 0,4 мм | 0,25 (0,31…0,45) | 0,64…0,84 | ≤ 0,28 | 2 (1,886…1,981) | 1,74 (1,654…1,721) | Численно не задано | Численно не задано | ≤ 0,8 | Численно не задано | 0,75…1 | ≈ 45 | Численно не задано | 1…1,25 | ≈ 0,06…0,2 | ≤ 0,28 | ≤ 0,01 | ≤ 2 |
| 2,5 | Основной (крупный) — P = 0,45 мм | 0,4 (0,46…0,6) | 0,72…0,95 | ≤ 0,28 | 2,5 (2,38…2,48) | 2,208 (2,117…2,188) | Численно не задано | Численно не задано | ≤ 0,9 | Численно не задано | 1,25…1,5 | ≈ 45 | Численно не задано | 1,25…1,5 | ≈ 0,075…0,25 | ≤ 0,28 | ≤ 0,02 | ≤ 2,5 |
| 3 | Основной (крупный) — P = 0,5 мм | 0,4 (0,46…0,6) | 0,8…1,05 | ≤ 0,28 | 3 (2,874…2,98) | 2,675 (2,58…2,655) | Численно не задано | Численно не задано | ≤ 1 | Численно не задано | 1,75…2 | ≈ 45 | Численно не задано | 1,5…1,75 | ≈ 0,09…0,3 | ≤ 0,28 | ≤ 0,03 | ≤ 3 |
| 3,5 | Основной (крупный) — P = 0,6 мм | 0,5 (0,56…0,7) | 0,96…1,21 | ≤ 0,36 | 3,5 (3,354…3,479) | 3,11 (3,004…3,089) | Численно не задано | Численно не задано | ≤ 1,2 | Численно не задано | 1,95…2,2 | ≈ 45 | Численно не задано | 1,75…2 | ≈ 0,105…0,35 | ≤ 0,36 | ≤ 0,03 | ≤ 3,5 |
| 4 | Основной (крупный) — P = 0,7 мм | 0,6 (0,66…0,8) | 1,12…1,42 | ≤ 0,36 | 4 (3,838…3,978) | 3,545 (3,433…3,523) | Численно не задано | Численно не задано | ≤ 1,4 | Численно не задано | 2,25…2,5 | ≈ 45 | Численно не задано | 2…2,25 | ≈ 0,12…0,4 | ≤ 0,36 | ≤ 0,04 | ≤ 4 |
| 5 | Основной (крупный) — P = 0,8 мм | 0,8 (0,86…1) | 1,28…1,63 | ≤ 0,36 | 5 (4,826…4,976) | 4,48 (4,361…4,456) | Численно не задано | Численно не задано | ≤ 1,6 | Численно не задано | 3,2…3,5 | ≈ 45 | Численно не задано | 2,5…2,75 | ≈ 0,15…0,5 | ≤ 0,36 | ≤ 0,05 | ≤ 5 |
| 6 | Основной (крупный) — P = 1 мм | 1 (1,06…1,2) | 1,6…2 | ≤ 0,36 | 6 (5,794…5,974) | 5,35 (5,212…5,324) | Численно не задано | Численно не задано | ≤ 2 | Численно не задано | 3,7…4 | ≈ 45 | Численно не задано | 3…3,25 | ≈ 0,18…0,6 | ≤ 0,36 | ≤ 0,06 | ≤ 6 |
| 8 | Основной (крупный) — P = 1,25 мм | 1,2 (1,26…1,51) | 2…2,5 | ≤ 0,44 | 8 (7,76…7,972) | 7,188 (7,042…7,16) | Численно не задано | Численно не задано | ≤ 2,5 | Численно не задано | 5,2…5,5 | ≈ 45 | Численно не задано | 4…4,3 | ≈ 0,24…0,8 | ≤ 0,44 | ≤ 0,08 | ≤ 8 |
| 10 | Основной (крупный) — P = 1,5 мм | 1,6 (1,66…1,91) | 2,4…3 | ≤ 0,44 | 10 (9,732…9,968) | 9,026 (8,862…8,994) | Численно не задано | Численно не задано | ≤ 3 | Численно не задано | 6,64…7 | ≈ 45 | Численно не задано | 5…5,3 | ≈ 0,3…1 | ≤ 0,44 | ≤ 0,1 | ≤ 10 |
| 12 | Основной (крупный) — P = 1,75 мм | 2 (2,02…2,31) | 2,8…3,6 | ≤ 0,54 | 12 (11,701…11,966) | 10,863 (10,679…10,829) | Численно не задано | Численно не задано | ≤ 3,5 | Численно не задано | 8,14…8,5 | ≈ 45 | Численно не задано | 6…6,3 | ≈ 0,36…1,2 | ≤ 0,54 | ≤ 0,12 | ≤ 12 |
Обозначения колонок
- n, мм
- Ширина прямого шлица
- t, мм
- Глубина прямого шлица
- Lₛ, мм
- Допуск симметричности шлица относительно оси
- d(6g), мм
- Наружный диаметр резьбы 6g
- d₂(6g), мм
- Средний диаметр резьбы 6g
- d₃, мм
- Фактические пределы диаметра по дну впадины
- d_f, мм
- Диаметр торца со стороны шлица
- u, мм
- Предельный участок неполной резьбы у рабочего конца
- b, мм
- Длина участка полной резьбы
- d_p, мм
- Диаметр цилиндрического конца
- β, °
- Угол перехода к рабочему концу
- c, мм
- Осевой размер фаски рабочего конца
- z, мм
- Длина цилиндрического конца
- R, мм
- Скругление кромки цилиндрического конца
- Lₖ, мм
- Соосность цилиндрического конца относительно резьбы
- Lᵣ, мм
- Перпендикулярность торца цилиндрического конца
- r, мм
- Радиус скруглённого торца со шлицем
Все допустимые длины и зависимые размеры (104)
| d, мм | P, мм | l, мм | l, мм | Резьба | Примечание |
|---|---|---|---|---|---|
| 1,6 | Основной (крупный) — P = 0,35 мм | 2 | 2 (1,8…2,2) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 2,5 | 2,5 (2,3…2,7) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 3 | 3 (2,8…3,2) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 4 | 4 (3,76…4,24) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 5 | 5 (4,76…5,24) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 6 | 6 (5,76…6,24) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 8 | 8 (7,71…8,29) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2 | Основной (крупный) — P = 0,4 мм | 3 | 3 (2,8…3,2) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 2 | Основной (крупный) — P = 0,4 мм | 4 | 4 (3,76…4,24) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2 | Основной (крупный) — P = 0,4 мм | 5 | 5 (4,76…5,24) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2 | Основной (крупный) — P = 0,4 мм | 6 | 6 (5,76…6,24) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2 | Основной (крупный) — P = 0,4 мм | 8 | 8 (7,71…8,29) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2 | Основной (крупный) — P = 0,4 мм | 10 | 10 (9,71…10,29) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 4 | 4 (3,76…4,24) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 5 | 5 (4,76…5,24) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 6 | 6 (5,76…6,24) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 8 | 8 (7,71…8,29) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 10 | 10 (9,71…10,29) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 12 | 12 (11,65…12,35) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3 | Основной (крупный) — P = 0,5 мм | 5 | 5 (4,76…5,24) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 3 | Основной (крупный) — P = 0,5 мм | 6 | 6 (5,76…6,24) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3 | Основной (крупный) — P = 0,5 мм | 8 | 8 (7,71…8,29) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3 | Основной (крупный) — P = 0,5 мм | 10 | 10 (9,71…10,29) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3 | Основной (крупный) — P = 0,5 мм | 12 | 12 (11,65…12,35) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3 | Основной (крупный) — P = 0,5 мм | 14 | 14 (13,65…14,35) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 3 | Основной (крупный) — P = 0,5 мм | 16 | 16 (15,58…16,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 5 | 5 (4,76…5,24) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 6 | 6 (5,76…6,24) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 8 | 8 (7,71…8,29) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 10 | 10 (9,71…10,29) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 12 | 12 (11,65…12,35) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 14 | 14 (13,65…14,35) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 16 | 16 (15,58…16,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 18 | 18 (17,58…18,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 20 | 20 (19,58…20,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 6 | 6 (5,76…6,24) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 8 | 8 (7,71…8,29) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 10 | 10 (9,71…10,29) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 12 | 12 (11,65…12,35) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 14 | 14 (13,65…14,35) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 4 | Основной (крупный) — P = 0,7 мм | 16 | 16 (15,58…16,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 18 | 18 (17,58…18,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 4 | Основной (крупный) — P = 0,7 мм | 20 | 20 (19,58…20,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 22 | 22 (21,58…22,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 5 | Основной (крупный) — P = 0,8 мм | 8 | 8 (7,71…8,29) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 5 | Основной (крупный) — P = 0,8 мм | 10 | 10 (9,71…10,29) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 5 | Основной (крупный) — P = 0,8 мм | 12 | 12 (11,65…12,35) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 5 | Основной (крупный) — P = 0,8 мм | 14 | 14 (13,65…14,35) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 5 | Основной (крупный) — P = 0,8 мм | 16 | 16 (15,58…16,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 5 | Основной (крупный) — P = 0,8 мм | 18 | 18 (17,58…18,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 5 | Основной (крупный) — P = 0,8 мм | 20 | 20 (19,58…20,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 5 | Основной (крупный) — P = 0,8 мм | 22 | 22 (21,58…22,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 5 | Основной (крупный) — P = 0,8 мм | 25 | 25 (24,58…25,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 8 | 8 (7,71…8,29) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 10 | 10 (9,71…10,29) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 12 | 12 (11,65…12,35) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 14 | 14 (13,65…14,35) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 6 | Основной (крупный) — P = 1 мм | 16 | 16 (15,58…16,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 18 | 18 (17,58…18,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 6 | Основной (крупный) — P = 1 мм | 20 | 20 (19,58…20,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 22 | 22 (21,58…22,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 6 | Основной (крупный) — P = 1 мм | 25 | 25 (24,58…25,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 28 | 28 (27,58…28,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 6 | Основной (крупный) — P = 1 мм | 30 | 30 (29,58…30,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 35 | 35 (34…35,5) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 10 | 10 (9,71…10,29) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 12 | 12 (11,65…12,35) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 14 | 14 (13,65…14,35) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 8 | Основной (крупный) — P = 1,25 мм | 16 | 16 (15,58…16,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 18 | 18 (17,58…18,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 8 | Основной (крупный) — P = 1,25 мм | 20 | 20 (19,58…20,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 22 | 22 (21,58…22,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 8 | Основной (крупный) — P = 1,25 мм | 25 | 25 (24,58…25,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 28 | 28 (27,58…28,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 8 | Основной (крупный) — P = 1,25 мм | 30 | 30 (29,58…30,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 35 | 35 (34…35,5) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 40 | 40 (39,5…40,5) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 12 | 12 (11,65…12,35) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 14 | 14 (13,65…14,35) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 10 | Основной (крупный) — P = 1,5 мм | 16 | 16 (15,58…16,42) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 18 | 18 (17,58…18,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 10 | Основной (крупный) — P = 1,5 мм | 20 | 20 (19,58…20,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 22 | 22 (21,58…22,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 10 | Основной (крупный) — P = 1,5 мм | 25 | 25 (24,58…25,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 28 | 28 (27,58…28,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 10 | Основной (крупный) — P = 1,5 мм | 30 | 30 (29,58…30,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 35 | 35 (34…35,5) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 40 | 40 (39,5…40,5) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 45 | 45 (44,5…45,5) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 50 | 50 (49,5…50,5) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 14 | 14 (13,65…14,35) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 12 | Основной (крупный) — P = 1,75 мм | 16 | 16 (15,58…16,42) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 18 | 18 (17,58…18,42) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 12 | Основной (крупный) — P = 1,75 мм | 20 | 20 (19,58…20,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 22 | 22 (21,58…22,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 12 | Основной (крупный) — P = 1,75 мм | 25 | 25 (24,58…25,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 28 | 28 (27,58…28,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 12 | Основной (крупный) — P = 1,75 мм | 30 | 30 (29,58…30,42) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 35 | 35 (34…35,5) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 40 | 40 (39,5…40,5) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 45 | 45 (44,5…45,5) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 50 | 50 (49,5…50,5) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 55 | 55 (54,4…55,6) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 60 | 60 (59,4…60,6) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
Класс B; торец со шлицем с фаской
| d, мм | P, мм | n, мм | t, мм | Lₛ, мм | d(6g), мм | d₂(6g), мм | d₃, мм | d_f, мм | u, мм | b, мм | d_p, мм | β, ° | c, мм | z, мм | R, мм | Lₖ, мм | Lᵣ, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,6 | Основной (крупный) — P = 0,35 мм | 0,25 (0,31…0,45) | 0,56…0,74 | ≤ 0,5 | 1,6 (1,496…1,581) | 1,373 (1,291…1,354) | Численно не задано | ≈ 1,221 | ≤ 0,7 | Численно не задано | 0,55…0,8 | ≈ 45 | Численно не задано | 0,8…1,05 | ≈ 0,048…0,16 | ≤ 0,5 | ≤ 0,01 |
| 2 | Основной (крупный) — P = 0,4 мм | 0,25 (0,31…0,45) | 0,64…0,84 | ≤ 0,5 | 2 (1,886…1,981) | 1,74 (1,654…1,721) | Численно не задано | ≈ 1,567 | ≤ 0,8 | Численно не задано | 0,75…1 | ≈ 45 | Численно не задано | 1…1,25 | ≈ 0,06…0,2 | ≤ 0,5 | ≤ 0,01 |
| 2,5 | Основной (крупный) — P = 0,45 мм | 0,4 (0,46…0,6) | 0,72…0,95 | ≤ 0,5 | 2,5 (2,38…2,48) | 2,208 (2,117…2,188) | Численно не задано | ≈ 2,013 | ≤ 0,9 | Численно не задано | 1,25…1,5 | ≈ 45 | Численно не задано | 1,25…1,5 | ≈ 0,075…0,25 | ≤ 0,5 | ≤ 0,02 |
| 3 | Основной (крупный) — P = 0,5 мм | 0,4 (0,46…0,6) | 0,8…1,05 | ≤ 0,5 | 3 (2,874…2,98) | 2,675 (2,58…2,655) | Численно не задано | ≈ 2,459 | ≤ 1 | Численно не задано | 1,75…2 | ≈ 45 | Численно не задано | 1,5…1,75 | ≈ 0,09…0,3 | ≤ 0,5 | ≤ 0,03 |
| 3,5 | Основной (крупный) — P = 0,6 мм | 0,5 (0,56…0,7) | 0,96…1,21 | ≤ 0,6 | 3,5 (3,354…3,479) | 3,11 (3,004…3,089) | Численно не задано | ≈ 2,85 | ≤ 1,2 | Численно не задано | 1,95…2,2 | ≈ 45 | Численно не задано | 1,75…2 | ≈ 0,105…0,35 | ≤ 0,6 | ≤ 0,03 |
| 4 | Основной (крупный) — P = 0,7 мм | 0,6 (0,66…0,8) | 1,12…1,42 | ≤ 0,6 | 4 (3,838…3,978) | 3,545 (3,433…3,523) | Численно не задано | ≈ 3,242 | ≤ 1,4 | Численно не задано | 2,25…2,5 | ≈ 45 | Численно не задано | 2…2,25 | ≈ 0,12…0,4 | ≤ 0,6 | ≤ 0,04 |
| 5 | Основной (крупный) — P = 0,8 мм | 0,8 (0,86…1) | 1,28…1,63 | ≤ 0,6 | 5 (4,826…4,976) | 4,48 (4,361…4,456) | Численно не задано | ≈ 4,134 | ≤ 1,6 | Численно не задано | 3,2…3,5 | ≈ 45 | Численно не задано | 2,5…2,75 | ≈ 0,15…0,5 | ≤ 0,6 | ≤ 0,05 |
| 6 | Основной (крупный) — P = 1 мм | 1 (1,06…1,2) | 1,6…2 | ≤ 0,6 | 6 (5,794…5,974) | 5,35 (5,212…5,324) | Численно не задано | ≈ 4,917 | ≤ 2 | Численно не задано | 3,7…4 | ≈ 45 | Численно не задано | 3…3,25 | ≈ 0,18…0,6 | ≤ 0,6 | ≤ 0,06 |
| 8 | Основной (крупный) — P = 1,25 мм | 1,2 (1,26…1,51) | 2…2,5 | ≤ 0,72 | 8 (7,76…7,972) | 7,188 (7,042…7,16) | Численно не задано | ≈ 6,647 | ≤ 2,5 | Численно не задано | 5,2…5,5 | ≈ 45 | Численно не задано | 4…4,3 | ≈ 0,24…0,8 | ≤ 0,72 | ≤ 0,08 |
| 10 | Основной (крупный) — P = 1,5 мм | 1,6 (1,66…1,91) | 2,4…3 | ≤ 0,72 | 10 (9,732…9,968) | 9,026 (8,862…8,994) | Численно не задано | ≈ 8,376 | ≤ 3 | Численно не задано | 6,64…7 | ≈ 45 | Численно не задано | 5…5,3 | ≈ 0,3…1 | ≤ 0,72 | ≤ 0,1 |
| 12 | Основной (крупный) — P = 1,75 мм | 2 (2,02…2,31) | 2,8…3,6 | ≤ 0,86 | 12 (11,701…11,966) | 10,863 (10,679…10,829) | Численно не задано | ≈ 10,106 | ≤ 3,5 | Численно не задано | 8,14…8,5 | ≈ 45 | Численно не задано | 6…6,3 | ≈ 0,36…1,2 | ≤ 0,86 | ≤ 0,12 |
Обозначения колонок
- n, мм
- Ширина прямого шлица
- t, мм
- Глубина прямого шлица
- Lₛ, мм
- Допуск симметричности шлица относительно оси
- d(6g), мм
- Наружный диаметр резьбы 6g
- d₂(6g), мм
- Средний диаметр резьбы 6g
- d₃, мм
- Фактические пределы диаметра по дну впадины
- d_f, мм
- Диаметр торца со стороны шлица
- u, мм
- Предельный участок неполной резьбы у рабочего конца
- b, мм
- Длина участка полной резьбы
- d_p, мм
- Диаметр цилиндрического конца
- β, °
- Угол перехода к рабочему концу
- c, мм
- Осевой размер фаски рабочего конца
- z, мм
- Длина цилиндрического конца
- R, мм
- Скругление кромки цилиндрического конца
- Lₖ, мм
- Соосность цилиндрического конца относительно резьбы
- Lᵣ, мм
- Перпендикулярность торца цилиндрического конца
Все допустимые длины и зависимые размеры (100)
| d, мм | P, мм | l, мм | l, мм | γ, ° | Резьба | Примечание |
|---|---|---|---|---|---|---|
| 1,6 | Основной (крупный) — P = 0,35 мм | 2 | 2 (1,5…2,5) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 2,5 | 2,5 (2…3) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 3 | 3 (2,5…3,5) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 4 | 4 (3,4…4,6) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 5 | 5 (4,4…5,6) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 6 | 6 (5,4…6,6) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 8 | 8 (7,25…8,75) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2 | Основной (крупный) — P = 0,4 мм | 3 | 3 (2,5…3,5) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 2 | Основной (крупный) — P = 0,4 мм | 4 | 4 (3,4…4,6) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2 | Основной (крупный) — P = 0,4 мм | 5 | 5 (4,4…5,6) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2 | Основной (крупный) — P = 0,4 мм | 6 | 6 (5,4…6,6) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2 | Основной (крупный) — P = 0,4 мм | 8 | 8 (7,25…8,75) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2 | Основной (крупный) — P = 0,4 мм | 10 | 10 (9,25…10,75) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 4 | 4 (3,4…4,6) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 5 | 5 (4,4…5,6) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 6 | 6 (5,4…6,6) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 8 | 8 (7,25…8,75) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 10 | 10 (9,25…10,75) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 12 | 12 (11,1…12,9) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3 | Основной (крупный) — P = 0,5 мм | 5 | 5 (4,4…5,6) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 3 | Основной (крупный) — P = 0,5 мм | 6 | 6 (5,4…6,6) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3 | Основной (крупный) — P = 0,5 мм | 8 | 8 (7,25…8,75) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3 | Основной (крупный) — P = 0,5 мм | 10 | 10 (9,25…10,75) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3 | Основной (крупный) — P = 0,5 мм | 12 | 12 (11,1…12,9) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3 | Основной (крупный) — P = 0,5 мм | 14 | 14 (13,1…14,9) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 3 | Основной (крупный) — P = 0,5 мм | 16 | 16 (15,1…16,9) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 5 | 5 (4,4…5,6) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 6 | 6 (5,4…6,6) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 8 | 8 (7,25…8,75) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 10 | 10 (9,25…10,75) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 12 | 12 (11,1…12,9) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 14 | 14 (13,1…14,9) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 16 | 16 (15,1…16,9) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 18 | 18 (17,1…18,9) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 20 | 20 (18,95…21,05) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 6 | 6 (5,4…6,6) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 8 | 8 (7,25…8,75) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 10 | 10 (9,25…10,75) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 12 | 12 (11,1…12,9) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 14 | 14 (13,1…14,9) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 4 | Основной (крупный) — P = 0,7 мм | 16 | 16 (15,1…16,9) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 18 | 18 (17,1…18,9) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 4 | Основной (крупный) — P = 0,7 мм | 20 | 20 (18,95…21,05) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 22 | 22 (20,95…23,05) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 5 | Основной (крупный) — P = 0,8 мм | 8 | 8 (7,25…8,75) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 5 | Основной (крупный) — P = 0,8 мм | 10 | 10 (9,25…10,75) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 5 | Основной (крупный) — P = 0,8 мм | 12 | 12 (11,1…12,9) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 5 | Основной (крупный) — P = 0,8 мм | 14 | 14 (13,1…14,9) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 5 | Основной (крупный) — P = 0,8 мм | 16 | 16 (15,1…16,9) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 5 | Основной (крупный) — P = 0,8 мм | 18 | 18 (17,1…18,9) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 5 | Основной (крупный) — P = 0,8 мм | 20 | 20 (18,95…21,05) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 5 | Основной (крупный) — P = 0,8 мм | 22 | 22 (20,95…23,05) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 5 | Основной (крупный) — P = 0,8 мм | 25 | 25 (23,95…26,05) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 8 | 8 (7,25…8,75) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 10 | 10 (9,25…10,75) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 12 | 12 (11,1…12,9) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 14 | 14 (13,1…14,9) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 6 | Основной (крупный) — P = 1 мм | 16 | 16 (15,1…16,9) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 18 | 18 (17,1…18,9) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 6 | Основной (крупный) — P = 1 мм | 20 | 20 (18,95…21,05) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 22 | 22 (20,95…23,05) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 6 | Основной (крупный) — P = 1 мм | 25 | 25 (23,95…26,05) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 30 | 30 (28,95…31,05) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 35 | 35 (33,75…36,25) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 10 | 10 (9,25…10,75) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 12 | 12 (11,1…12,9) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 14 | 14 (13,1…14,9) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 8 | Основной (крупный) — P = 1,25 мм | 16 | 16 (15,1…16,9) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 18 | 18 (17,1…18,9) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 8 | Основной (крупный) — P = 1,25 мм | 20 | 20 (18,95…21,05) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 22 | 22 (20,95…23,05) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 8 | Основной (крупный) — P = 1,25 мм | 25 | 25 (23,95…26,05) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 30 | 30 (28,95…31,05) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 35 | 35 (33,75…36,25) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 40 | 40 (38,75…41,25) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 12 | 12 (11,1…12,9) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 14 | 14 (13,1…14,9) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 10 | Основной (крупный) — P = 1,5 мм | 16 | 16 (15,1…16,9) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 18 | 18 (17,1…18,9) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 10 | Основной (крупный) — P = 1,5 мм | 20 | 20 (18,95…21,05) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 22 | 22 (20,95…23,05) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 10 | Основной (крупный) — P = 1,5 мм | 25 | 25 (23,95…26,05) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 30 | 30 (28,95…31,05) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 35 | 35 (33,75…36,25) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 40 | 40 (38,75…41,25) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 45 | 45 (43,75…46,25) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 50 | 50 (48,75…51,25) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 14 | 14 (13,1…14,9) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 12 | Основной (крупный) — P = 1,75 мм | 16 | 16 (15,1…16,9) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 18 | 18 (17,1…18,9) | 120 | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 12 | Основной (крупный) — P = 1,75 мм | 20 | 20 (18,95…21,05) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 22 | 22 (20,95…23,05) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 12 | Основной (крупный) — P = 1,75 мм | 25 | 25 (23,95…26,05) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 30 | 30 (28,95…31,05) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 35 | 35 (33,75…36,25) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 40 | 40 (38,75…41,25) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 45 | 45 (43,75…46,25) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 50 | 50 (48,75…51,25) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 55 | 55 (53,5…56,5) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 60 | 60 (58,5…61,5) | 90…120 | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
Класс B; скруглённый торец со шлицем
| d, мм | P, мм | n, мм | t, мм | Lₛ, мм | d(6g), мм | d₂(6g), мм | d₃, мм | d_f, мм | u, мм | b, мм | d_p, мм | β, ° | c, мм | z, мм | R, мм | Lₖ, мм | Lᵣ, мм | r, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,6 | Основной (крупный) — P = 0,35 мм | 0,25 (0,31…0,45) | 0,56…0,74 | ≤ 0,5 | 1,6 (1,496…1,581) | 1,373 (1,291…1,354) | Численно не задано | Численно не задано | ≤ 0,7 | Численно не задано | 0,55…0,8 | ≈ 45 | Численно не задано | 0,8…1,05 | ≈ 0,048…0,16 | ≤ 0,5 | ≤ 0,01 | ≤ 1,6 |
| 2 | Основной (крупный) — P = 0,4 мм | 0,25 (0,31…0,45) | 0,64…0,84 | ≤ 0,5 | 2 (1,886…1,981) | 1,74 (1,654…1,721) | Численно не задано | Численно не задано | ≤ 0,8 | Численно не задано | 0,75…1 | ≈ 45 | Численно не задано | 1…1,25 | ≈ 0,06…0,2 | ≤ 0,5 | ≤ 0,01 | ≤ 2 |
| 2,5 | Основной (крупный) — P = 0,45 мм | 0,4 (0,46…0,6) | 0,72…0,95 | ≤ 0,5 | 2,5 (2,38…2,48) | 2,208 (2,117…2,188) | Численно не задано | Численно не задано | ≤ 0,9 | Численно не задано | 1,25…1,5 | ≈ 45 | Численно не задано | 1,25…1,5 | ≈ 0,075…0,25 | ≤ 0,5 | ≤ 0,02 | ≤ 2,5 |
| 3 | Основной (крупный) — P = 0,5 мм | 0,4 (0,46…0,6) | 0,8…1,05 | ≤ 0,5 | 3 (2,874…2,98) | 2,675 (2,58…2,655) | Численно не задано | Численно не задано | ≤ 1 | Численно не задано | 1,75…2 | ≈ 45 | Численно не задано | 1,5…1,75 | ≈ 0,09…0,3 | ≤ 0,5 | ≤ 0,03 | ≤ 3 |
| 3,5 | Основной (крупный) — P = 0,6 мм | 0,5 (0,56…0,7) | 0,96…1,21 | ≤ 0,6 | 3,5 (3,354…3,479) | 3,11 (3,004…3,089) | Численно не задано | Численно не задано | ≤ 1,2 | Численно не задано | 1,95…2,2 | ≈ 45 | Численно не задано | 1,75…2 | ≈ 0,105…0,35 | ≤ 0,6 | ≤ 0,03 | ≤ 3,5 |
| 4 | Основной (крупный) — P = 0,7 мм | 0,6 (0,66…0,8) | 1,12…1,42 | ≤ 0,6 | 4 (3,838…3,978) | 3,545 (3,433…3,523) | Численно не задано | Численно не задано | ≤ 1,4 | Численно не задано | 2,25…2,5 | ≈ 45 | Численно не задано | 2…2,25 | ≈ 0,12…0,4 | ≤ 0,6 | ≤ 0,04 | ≤ 4 |
| 5 | Основной (крупный) — P = 0,8 мм | 0,8 (0,86…1) | 1,28…1,63 | ≤ 0,6 | 5 (4,826…4,976) | 4,48 (4,361…4,456) | Численно не задано | Численно не задано | ≤ 1,6 | Численно не задано | 3,2…3,5 | ≈ 45 | Численно не задано | 2,5…2,75 | ≈ 0,15…0,5 | ≤ 0,6 | ≤ 0,05 | ≤ 5 |
| 6 | Основной (крупный) — P = 1 мм | 1 (1,06…1,2) | 1,6…2 | ≤ 0,6 | 6 (5,794…5,974) | 5,35 (5,212…5,324) | Численно не задано | Численно не задано | ≤ 2 | Численно не задано | 3,7…4 | ≈ 45 | Численно не задано | 3…3,25 | ≈ 0,18…0,6 | ≤ 0,6 | ≤ 0,06 | ≤ 6 |
| 8 | Основной (крупный) — P = 1,25 мм | 1,2 (1,26…1,51) | 2…2,5 | ≤ 0,72 | 8 (7,76…7,972) | 7,188 (7,042…7,16) | Численно не задано | Численно не задано | ≤ 2,5 | Численно не задано | 5,2…5,5 | ≈ 45 | Численно не задано | 4…4,3 | ≈ 0,24…0,8 | ≤ 0,72 | ≤ 0,08 | ≤ 8 |
| 10 | Основной (крупный) — P = 1,5 мм | 1,6 (1,66…1,91) | 2,4…3 | ≤ 0,72 | 10 (9,732…9,968) | 9,026 (8,862…8,994) | Численно не задано | Численно не задано | ≤ 3 | Численно не задано | 6,64…7 | ≈ 45 | Численно не задано | 5…5,3 | ≈ 0,3…1 | ≤ 0,72 | ≤ 0,1 | ≤ 10 |
| 12 | Основной (крупный) — P = 1,75 мм | 2 (2,02…2,31) | 2,8…3,6 | ≤ 0,86 | 12 (11,701…11,966) | 10,863 (10,679…10,829) | Численно не задано | Численно не задано | ≤ 3,5 | Численно не задано | 8,14…8,5 | ≈ 45 | Численно не задано | 6…6,3 | ≈ 0,36…1,2 | ≤ 0,86 | ≤ 0,12 | ≤ 12 |
Обозначения колонок
- n, мм
- Ширина прямого шлица
- t, мм
- Глубина прямого шлица
- Lₛ, мм
- Допуск симметричности шлица относительно оси
- d(6g), мм
- Наружный диаметр резьбы 6g
- d₂(6g), мм
- Средний диаметр резьбы 6g
- d₃, мм
- Фактические пределы диаметра по дну впадины
- d_f, мм
- Диаметр торца со стороны шлица
- u, мм
- Предельный участок неполной резьбы у рабочего конца
- b, мм
- Длина участка полной резьбы
- d_p, мм
- Диаметр цилиндрического конца
- β, °
- Угол перехода к рабочему концу
- c, мм
- Осевой размер фаски рабочего конца
- z, мм
- Длина цилиндрического конца
- R, мм
- Скругление кромки цилиндрического конца
- Lₖ, мм
- Соосность цилиндрического конца относительно резьбы
- Lᵣ, мм
- Перпендикулярность торца цилиндрического конца
- r, мм
- Радиус скруглённого торца со шлицем
Все допустимые длины и зависимые размеры (100)
| d, мм | P, мм | l, мм | l, мм | Резьба | Примечание |
|---|---|---|---|---|---|
| 1,6 | Основной (крупный) — P = 0,35 мм | 2 | 2 (1,5…2,5) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 2,5 | 2,5 (2…3) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 3 | 3 (2,5…3,5) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 4 | 4 (3,4…4,6) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 5 | 5 (4,4…5,6) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 6 | 6 (5,4…6,6) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 1,6 | Основной (крупный) — P = 0,35 мм | 8 | 8 (7,25…8,75) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2 | Основной (крупный) — P = 0,4 мм | 3 | 3 (2,5…3,5) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 2 | Основной (крупный) — P = 0,4 мм | 4 | 4 (3,4…4,6) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2 | Основной (крупный) — P = 0,4 мм | 5 | 5 (4,4…5,6) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2 | Основной (крупный) — P = 0,4 мм | 6 | 6 (5,4…6,6) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2 | Основной (крупный) — P = 0,4 мм | 8 | 8 (7,25…8,75) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2 | Основной (крупный) — P = 0,4 мм | 10 | 10 (9,25…10,75) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 4 | 4 (3,4…4,6) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 5 | 5 (4,4…5,6) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 6 | 6 (5,4…6,6) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 8 | 8 (7,25…8,75) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 10 | 10 (9,25…10,75) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 2,5 | Основной (крупный) — P = 0,45 мм | 12 | 12 (11,1…12,9) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3 | Основной (крупный) — P = 0,5 мм | 5 | 5 (4,4…5,6) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 3 | Основной (крупный) — P = 0,5 мм | 6 | 6 (5,4…6,6) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3 | Основной (крупный) — P = 0,5 мм | 8 | 8 (7,25…8,75) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3 | Основной (крупный) — P = 0,5 мм | 10 | 10 (9,25…10,75) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3 | Основной (крупный) — P = 0,5 мм | 12 | 12 (11,1…12,9) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3 | Основной (крупный) — P = 0,5 мм | 14 | 14 (13,1…14,9) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 3 | Основной (крупный) — P = 0,5 мм | 16 | 16 (15,1…16,9) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 5 | 5 (4,4…5,6) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 6 | 6 (5,4…6,6) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 8 | 8 (7,25…8,75) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 10 | 10 (9,25…10,75) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 12 | 12 (11,1…12,9) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 14 | 14 (13,1…14,9) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 16 | 16 (15,1…16,9) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 18 | 18 (17,1…18,9) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 3,5 | Основной (крупный) — P = 0,6 мм | 20 | 20 (18,95…21,05) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 6 | 6 (5,4…6,6) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 8 | 8 (7,25…8,75) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 10 | 10 (9,25…10,75) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 12 | 12 (11,1…12,9) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 14 | 14 (13,1…14,9) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 4 | Основной (крупный) — P = 0,7 мм | 16 | 16 (15,1…16,9) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 18 | 18 (17,1…18,9) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 4 | Основной (крупный) — P = 0,7 мм | 20 | 20 (18,95…21,05) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 4 | Основной (крупный) — P = 0,7 мм | 22 | 22 (20,95…23,05) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 5 | Основной (крупный) — P = 0,8 мм | 8 | 8 (7,25…8,75) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 5 | Основной (крупный) — P = 0,8 мм | 10 | 10 (9,25…10,75) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 5 | Основной (крупный) — P = 0,8 мм | 12 | 12 (11,1…12,9) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 5 | Основной (крупный) — P = 0,8 мм | 14 | 14 (13,1…14,9) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 5 | Основной (крупный) — P = 0,8 мм | 16 | 16 (15,1…16,9) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 5 | Основной (крупный) — P = 0,8 мм | 18 | 18 (17,1…18,9) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 5 | Основной (крупный) — P = 0,8 мм | 20 | 20 (18,95…21,05) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 5 | Основной (крупный) — P = 0,8 мм | 22 | 22 (20,95…23,05) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 5 | Основной (крупный) — P = 0,8 мм | 25 | 25 (23,95…26,05) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 8 | 8 (7,25…8,75) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 10 | 10 (9,25…10,75) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 12 | 12 (11,1…12,9) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 14 | 14 (13,1…14,9) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 6 | Основной (крупный) — P = 1 мм | 16 | 16 (15,1…16,9) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 18 | 18 (17,1…18,9) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 6 | Основной (крупный) — P = 1 мм | 20 | 20 (18,95…21,05) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 22 | 22 (20,95…23,05) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 6 | Основной (крупный) — P = 1 мм | 25 | 25 (23,95…26,05) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 30 | 30 (28,95…31,05) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 6 | Основной (крупный) — P = 1 мм | 35 | 35 (33,75…36,25) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 10 | 10 (9,25…10,75) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 12 | 12 (11,1…12,9) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 14 | 14 (13,1…14,9) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 8 | Основной (крупный) — P = 1,25 мм | 16 | 16 (15,1…16,9) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 18 | 18 (17,1…18,9) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 8 | Основной (крупный) — P = 1,25 мм | 20 | 20 (18,95…21,05) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 22 | 22 (20,95…23,05) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 8 | Основной (крупный) — P = 1,25 мм | 25 | 25 (23,95…26,05) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 30 | 30 (28,95…31,05) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 35 | 35 (33,75…36,25) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 8 | Основной (крупный) — P = 1,25 мм | 40 | 40 (38,75…41,25) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 12 | 12 (11,1…12,9) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 14 | 14 (13,1…14,9) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 10 | Основной (крупный) — P = 1,5 мм | 16 | 16 (15,1…16,9) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 18 | 18 (17,1…18,9) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 10 | Основной (крупный) — P = 1,5 мм | 20 | 20 (18,95…21,05) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 22 | 22 (20,95…23,05) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 10 | Основной (крупный) — P = 1,5 мм | 25 | 25 (23,95…26,05) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 30 | 30 (28,95…31,05) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 35 | 35 (33,75…36,25) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 40 | 40 (38,75…41,25) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 45 | 45 (43,75…46,25) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 10 | Основной (крупный) — P = 1,5 мм | 50 | 50 (48,75…51,25) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 14 | 14 (13,1…14,9) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 12 | Основной (крупный) — P = 1,75 мм | 16 | 16 (15,1…16,9) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 18 | 18 (17,1…18,9) | Резьба по длине, кроме нормируемых переходов | Короткая длина над пунктирной границей таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 12 | Основной (крупный) — P = 1,75 мм | 20 | 20 (18,95…21,05) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 22 | 22 (20,95…23,05) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1.; Длина в скобках: применять не рекомендуется. |
| 12 | Основной (крупный) — P = 1,75 мм | 25 | 25 (23,95…26,05) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 30 | 30 (28,95…31,05) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 35 | 35 (33,75…36,25) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 40 | 40 (38,75…41,25) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 45 | 45 (43,75…46,25) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 50 | 50 (48,75…51,25) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 55 | 55 (53,5…56,5) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
| 12 | Основной (крупный) — P = 1,75 мм | 60 | 60 (58,5…61,5) | Резьба по длине, кроме нормируемых переходов | Длина ниже пунктирной границы таблицы 1. |
DIN 417 · 1986-09
Издатель DIN Media подтверждает DIN 417:1986-09: 5 страниц, отменён, взамен DIN 417:1972-02, заменён DIN EN 27435:1992-10. Полный нормативный текст предлагается платно и не получен; открытая библиография не подтверждает числовую геометрию. Размеры ГОСТ не перенесены в ветку DIN.
Издатель DIN Media подтверждает DIN 417:1986-09: 5 страниц, отменён, взамен DIN 417:1972-02, заменён DIN EN 27435:1992-10. Полный нормативный текст предлагается платно и не получен; открытая библиография не подтверждает числовую геометрию. Размеры ГОСТ не перенесены в ветку DIN.
Заявка на выбранное исполнение
Сначала нажмите «Подготовить заявку». В позицию попадёт конкретный документ и числовой шаг P. Возможность поставки сочетания подтверждается отдельно.
Документы, редакции и область проверки
Нормативная геометрия и подтверждённые исполнения поставки учитываются отдельно. Справочные сведения не являются обещанием наличия.
ГОСТ 1478-93
Переиздание; поправка ИУС 1-2022. Визуально сверены все диаметры, шаги, сплошная область длин и пунктирная граница коротких винтов таблицы 1. A/B независимы; основной и скруглённый варианты торца не имеют номера исполнения. Техническая полнота ограничена перечисленными неоднозначностями источника.
DIN 417
1986-09. Издатель DIN Media подтверждает DIN 417:1986-09: 5 страниц, отменён, взамен DIN 417:1972-02, заменён DIN EN 27435:1992-10. Полный нормативный текст предлагается платно и не получен; открытая библиография не подтверждает числовую геометрию. Размеры ГОСТ не перенесены в ветку DIN.
Советские ГОСТ и последующие редакции
| Прежнее обозначение | Связь с поздней редакцией | Область сопоставления |
|---|---|---|
| ГОСТ 1478-84 | ГОСТ 1478-93 | Исторический предшественник;его размеры на эту ветку не перенесены. |
ГОСТ 1478-93
Переиздание; поправка ИУС 1-2022
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Номинальный диаметр | 6 | — | — | мм | |
| Основной (крупный) — P = 1 мм | 1 | — | — | мм | |
| Длина | 20 | — | — | мм | |
| Ширина прямого шлица | 1 | 1,06 | 1,2 | мм | Номинал и пределы переписаны отдельно; положительное отклонение не равно нулю. |
| Глубина прямого шлица | — | 1,6 | 2 | мм | |
| Допуск симметричности шлица относительно оси | — | — | 0,36 | мм | Расчёт: 2IT13(d=6)=2×0.18 мм. Диаметральное выражение. |
| Наружный диаметр резьбы 6g | 6 | 5,794 | 5,974 | мм | Расчёт: es=-26 мкм; Td6=180 мкм; dmax=d+es/1000; dmin=dmax−Td6/1000. Точность вывода 0,001 мм. |
| Средний диаметр резьбы 6g | 5,35 | 5,212 | 5,324 | мм | Расчёт: d₂осн=5.35 мм; es=-26 мкм; Td₂6=112 мкм; d₂max=d₂осн+es/1000; d₂min=d₂max−Td₂6/1000. |
| Фактические пределы диаметра по дну впадины | — | — | — | мм | Табличный основной d₃ для прочностных расчётов не подставлен как фактический min/max; требования класса прочности 8.8 не перенесены на установочный винт. Численно не задано. |
| Диаметр торца со стороны шлица | ≈ 4,917 | — | — | мм | d_f≈внутренний диаметр резьбы; указан справочный основной d₁, не изготовительные пределы. |
| Предельный участок неполной резьбы у рабочего конца | — | — | 2 | мм | Расчёт: 2Pmax=2×1=2 мм; предел из рисунка, не длина гладкого стержня. |
| Длина участка полной резьбы | — | — | — | мм | b в таблице не нормирована; не приравнена к l или l−z. Резьба по телу винта, с концевыми переходами и неполными витками. Численно не задано. |
| Диаметр цилиндрического конца | — | 3,7 | 4 | мм | |
| Угол перехода к рабочему концу | ≈ 45 | — | — | ° | ≈45° относится только к части конца ниже внутреннего диаметра резьбы; не допуск 45±0°. |
| Осевой размер фаски рабочего конца | — | — | — | мм | Отдельный размер фаски не задан; не вычислен из приблизительного угла как точный нормативный размер. Численно не задано. |
| Длина цилиндрического конца | — | 3 | 3,25 | мм | z входит в общую длину l; здесь отсутствует отдельное короткое исполнение цапфы. |
| Скругление кромки цилиндрического конца | ≈ — | 0,18 | 0,6 | мм | Радиус приблизительно 0,03–0,1d; ориентировочный диапазон, не изготовительные min/max. Расчёт: R≈(0,03…0,1)×6 мм. |
| Соосность цилиндрического конца относительно резьбы | — | — | 0,36 | мм | Расчёт: 2IT13(d); диаметральное выражение. |
| Перпендикулярность торца цилиндрического конца | — | — | 0,06 | мм | Допуск задан для контроля на 0,8d_p; формула соответствует 1°. Расчёт: 0,0175×0,8×d_p,ном; d_p,ном=4 мм по 12414; округление до 0,01 мм. |
| Общая длина винта | 20 | 19,58 | 20,42 | мм | Включает цилиндрический конец z. |
| Угол торца со стороны шлица | — | 90 | 120 | ° | Диапазон основного рисунка 90…120°; не назначен единственный угол 90°. |
