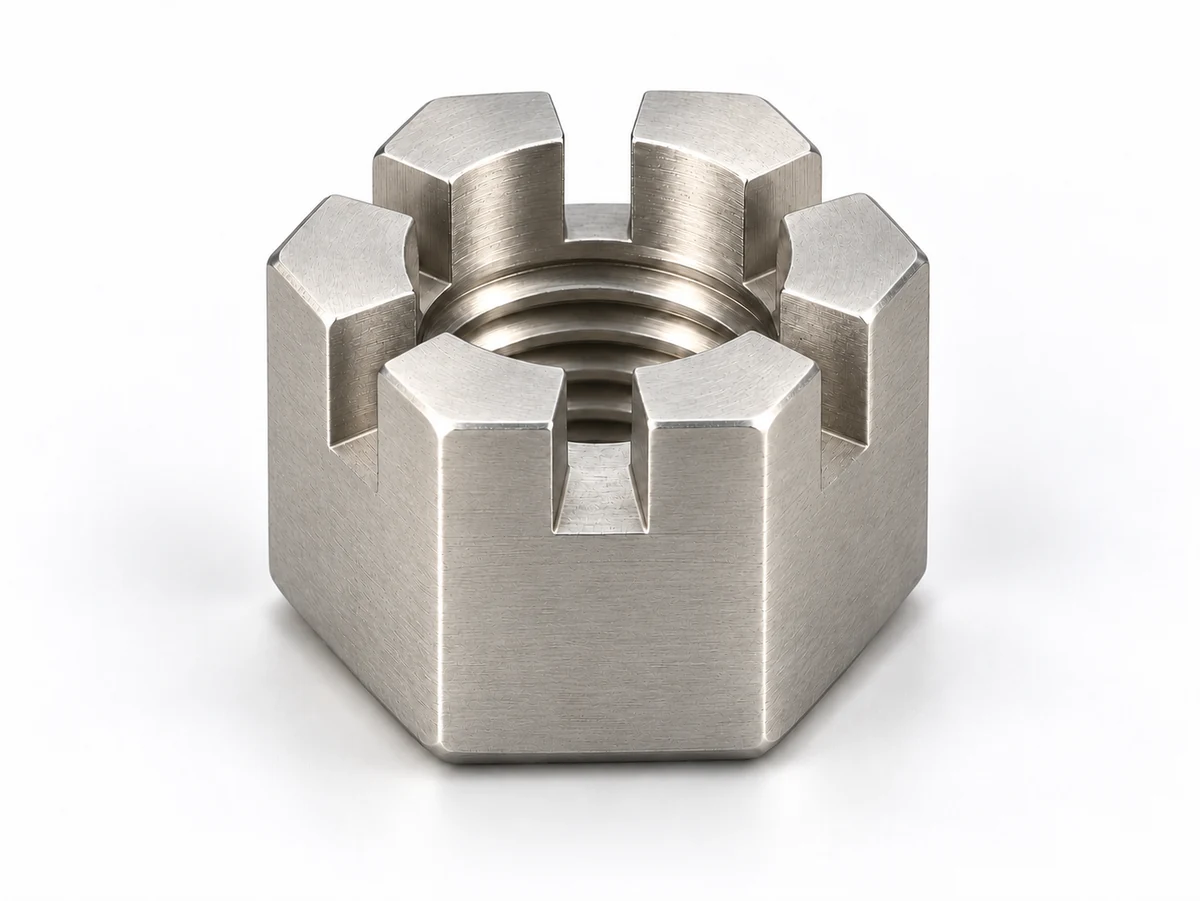

ГОСТ 5918-73 / ГОСТ 5932-73 / DIN 935 — Прорезные и корончатые шестигранные гайки

Применение

Механическое стопорение шплинтом

Прорези совмещают с отверстием сопрягаемого стержня; шплинт препятствует повороту.

Диаметр шплинта и положение отверстия проверяют по конкретному узлу. Порядок доводки затяжки здесь не назначается.

Полные связанные таблицы размеров

Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.

ГОСТ 5918-73 · точность В

Издание 1998, изменения № 1–5; поправка ИУС № 8-2013

S

Размер под ключ.

h

Полная высота гайки.

f / m

От опоры до основания прорези / коронки.

dᵥ

Диаметр опоры.

e

Диаметр описанной окружности.

dₐ

Диаметр входа резьбы.

n

Ширина прорези.

z

Число прорезей.

D

Наружный диаметр коронки; исполнения 2.

Исполнения

• Исполнение 1 — прорезная
• Исполнение 2 — корончатая, начиная с М12

Форма дна прорези: Плоское, Скруглённое, С фаской. Форма разрешена нормативом; радиус и размер фаски не заданы, на схеме условные. п.3а.

Фаска со стороны прорезей: Без дополнительной фаски, С дополнительной фаской. Допустимая дополнительная фаска; её размер не нормирован и требует задания. п.3.

Приложение 2 допускается только для изделий, спроектированных до 01.01.1991.

Требования и конструкция

• Внутренняя метрическая резьба — ГОСТ 24705; поле 6H — ГОСТ 16093. Левая резьба — по соглашению по ГОСТ 1759.0 п.1.4.

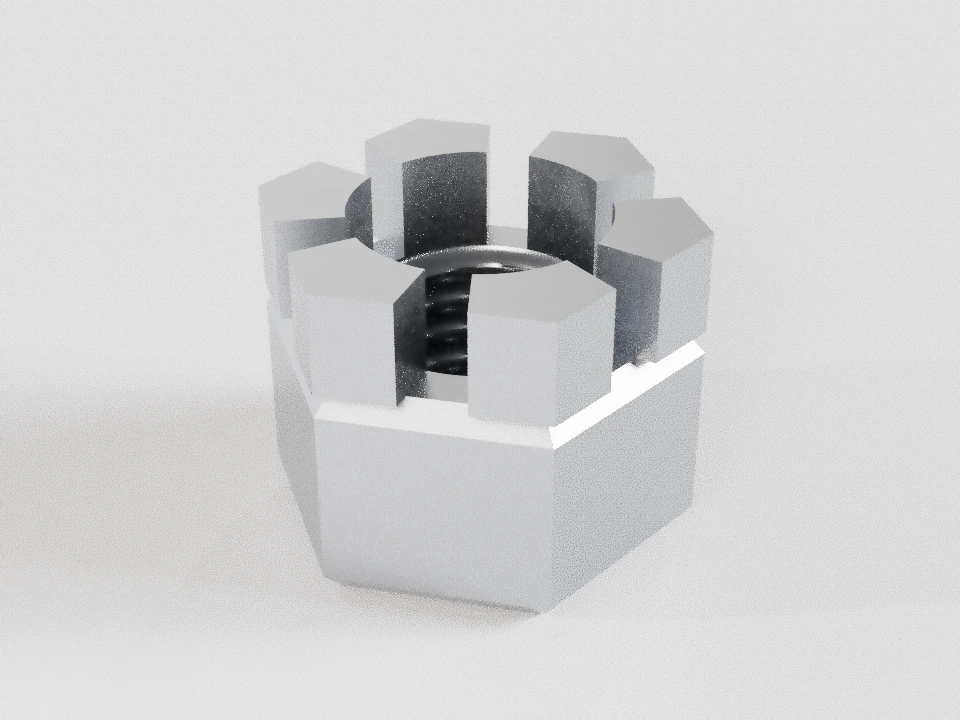

• Исполнение 1 — прорезная гайка; исполнение 2 — корончатая, начиная с М12. Шесть прорезей до М39 включительно, восемь — М42 и М48.
• Полная высота h отличается от расстояния f до дна прорези и m до основания коронки; ни одно из них не равно автоматически длине полного профиля резьбы.
• По п.3 допустима фаска со стороны прорези/коронки; по п.3а дно прорези может быть плоским, скруглённым или с фаской. Числовые параметры этих дополнительных элементов не заданы; требуется чертёж согласованного варианта.
• ГОСТ 1759.1, таблица 2: h и f/m — h14 для А, h16 для В; ширина n — H14; диаметр коронки D — h14 для А, h15 для В. Симметричность прорезей относительно оси резьбы — 2IT13(d) для А и 2IT14(d) для В в диаметральном выражении.
• Приложение 2 допускается только для изделий, спроектированных до 01.01.1991.
• Технические требования — ГОСТ 1759.0; дефекты поверхности — ГОСТ 1759.3. Прочность по ГОСТ 1759.5 применима с учётом эффективной длины резьбы и типа гайки; высота с прорезями не заменяет эффективную длину.
• Размеры шплинта по ГОСТ 397 в таблице рекомендованы; отверстие болта и положение прорезей проверяются в сборке. Это не подтверждение взаимозаменяемости и не расчёт стопорения.
• Размеры в скобках применять не рекомендуется. Запрос DIN сохраняется отдельно; подробная геометрия относится только к выбранному ГОСТ.

Прорези сквозные по радиусу; опора противоположна прорезному торцу. Радиусы дна, дополнительные фаски и переходы без числовых размеров показаны условно. Шплинт и болт в состав геометрии гайки не входят.

Источник размеров: ГОСТ 5918-73, Издание 1998, изменения № 1–5; поправка ИУС № 8-2013; Чертёж, таблица 1, пп.2–5, приложения 1–2.

ИУС № 8-2013, PDF с.2 и 7: М48: основной (крупный) шаг 5 мм вместо 4,5 мм.

ГОСТ 5932-73 · точность А

Издание с изменениями № 1–6, ссылки ГОСТ 24705-2004

S

Размер под ключ.

h

Полная высота гайки.

f / m

От опоры до основания прорези / коронки.

dᵥ

Диаметр опоры.

e

Диаметр описанной окружности.

dₐ

Диаметр входа резьбы.

n

Ширина прорези.

z

Число прорезей.

D

Наружный диаметр коронки; исполнения 2.

Исполнения

• Исполнение 1 — прорезная
• Исполнение 2 — корончатая, начиная с М12

Форма дна прорези: Плоское, Скруглённое, С фаской. Форма разрешена нормативом; радиус и размер фаски не заданы, на схеме условные. п.3а.

Фаска со стороны прорезей: Без дополнительной фаски, С дополнительной фаской. Допустимая дополнительная фаска; её размер не нормирован и требует задания. п.3.

Приложение 2 допускается только для изделий, спроектированных до 01.01.1991.

Требования и конструкция

• Внутренняя метрическая резьба — ГОСТ 24705; поле 6H — ГОСТ 16093. Левая резьба — по соглашению по ГОСТ 1759.0 п.1.4.
• Исполнение 1 — прорезная гайка; исполнение 2 — корончатая, начиная с М12. Шесть прорезей до М39 включительно, восемь — М42 и М48.
• Полная высота h отличается от расстояния f до дна прорези и m до основания коронки; ни одно из них не равно автоматически длине полного профиля резьбы.
• По п.3 допустима фаска со стороны прорези/коронки; по п.3а дно прорези может быть плоским, скруглённым или с фаской. Числовые параметры этих дополнительных элементов не заданы; требуется чертёж согласованного варианта.
• ГОСТ 1759.1, таблица 2: h и f/m — h14 для А, h16 для В; ширина n — H14; диаметр коронки D — h14 для А, h15 для В. Симметричность прорезей относительно оси резьбы — 2IT13(d) для А и 2IT14(d) для В в диаметральном выражении.
• Приложение 2 допускается только для изделий, спроектированных до 01.01.1991.
• Технические требования — ГОСТ 1759.0; дефекты поверхности — ГОСТ 1759.3. Прочность по ГОСТ 1759.5 применима с учётом эффективной длины резьбы и типа гайки; высота с прорезями не заменяет эффективную длину.
• Размеры шплинта по ГОСТ 397 в таблице рекомендованы; отверстие болта и положение прорезей проверяются в сборке. Это не подтверждение взаимозаменяемости и не расчёт стопорения.
• Размеры в скобках применять не рекомендуется. Запрос DIN сохраняется отдельно; подробная геометрия относится только к выбранному ГОСТ.
• Шаг 2 мм для М36, М39, М42 и М48 допускается по соглашению, примечание к таблице 1.

Прорези сквозные по радиусу; опора противоположна прорезному торцу. Радиусы дна, дополнительные фаски и переходы без числовых размеров показаны условно. Шплинт и болт в состав геометрии гайки не входят.

Источник размеров: ГОСТ 5932-73, Издание с изменениями № 1–6, ссылки ГОСТ 24705-2004; Чертёж, таблица 1, пп.2–5, приложения 1–2.

DIN 935-1:2000-10 · точность A / B

Октябрь 2000

dₐ

Диаметр входа резьбы.

dᵥ

Диаметр опорной поверхности.

e

Размер между углами.

m

Полная высота.

mᵥ

Высота захвата ключом.

n

Ширина прорези.

s

Размер под ключ.

w

От опоры до дна прорези.

z

Число прорезей.

dₑ

Диаметр цилиндрической коронки.

Исполнения

• Прорезная: М4–М10; форма KK М12–М39
• Цилиндрическая коронка с М12

Требования и конструкция

• Полный ряд М4–М100 и шаги таблицы 1. Класс A до М16 включительно, B выше М16; класс A для больших размеров заказывается отдельно.
• До М10 — прорезной шестигранник. Начиная с М12 — цилиндрическая коронка; для М12–М39 допускается форма KK без уступа коронки по явному заказу.
• Число прорезей: 6 до М39, 8 для М42–М68, 10 начиная с М72.
• Для М10, М12, М14 и М22 в обозначении дополнительно указывается SW: 16, 18, 21 и 34 соответственно.
• Шплинты в таблице — рекомендации; длина уточняется по болту и узлу. Дно прорези округляется с r=n/2; скругление или снятие кромок допускается изготовителю.
• Наличие резьбы в коронке определяется изготовителем. Шплинт удерживает гайку от поворота, не создаёт натяг соединения.

Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.

Источник размеров: DIN 935-1:2000-10, Октябрь 2000; Рисунки 1–2; таблица 1 с.4–6; таблица 2 и обозначения с.7.

Допуски и контроль

Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.

Для шестигранных гаек по ГОСТ 1759.1: S класса А — h13 до 32 мм, далее h14; класса В — h14 до 19 мм, h15 до 60 мм, далее h16. Высота m класса А — h14 при m ≥ 1 мм, ниже h13; класса В — h16, если в размерном стандарте не указано иное. ГОСТ 5916 задаёт специальные поля высоты по диаметру резьбы (см. требования выше). Поле назначается по номиналу самого размера. Геометрические допуски относятся к указанным в таблице базам.

ГОСТ 1759.0 разделяет класс точности, механические свойства, материал и покрытие. Применимость ГОСТ 1759.5 определяется диаметром, высотой и типом изделия; самостопорящиеся и специальные гайки имеют отдельные требования. Обозначения классов низких гаек 04 и 05 сохраняют начальный ноль.

Механические требования: ГОСТ 1759.5-87

Углеродистые нелегированные и легированные стали; метрическая резьба М1–М48, 6H, размер под ключ по ГОСТ 24671, номинальная высота не менее 0,5d. Самостопорящиеся гайки, специальная свариваемость, повышенная коррозионная стойкость и работа вне −50…+300 °C (автоматная сталь выше +250 °C) не входят в эту область.

• Высота гайки и эффективная длина резьбы — независимые условия; выбор класса по одному значению m не выполняется.
• Числа 04 и 05 — классы гаек; ведущий ноль значащий. Болтовые классы 8.8 и 10.9 не являются классами гайки.
• Твёрдость таблицы 4 относится только к основному (крупному) шагу. Минимумы обязательны для термообработанных гаек и гаек, не испытываемых пробной нагрузкой; для остальных приведены справочно.
• Классы 05, 8 при d>16, 10, 12 подлежат закалке и отпуску; для 8/10 при высоте не менее 0,9d допускается исключение по п.2.2.
• Нагрузки и моменты затяжки здесь не рассчитываются; механические свойства конкретного заказа подтверждаются испытаниями и документами.
• Контроль по разделу 4: осевую пробную нагрузку выдерживают 15 с; после испытания гайка должна отвинчиваться вручную (допустим предварительный поворот ключом до 1/2 оборота). Для d≥5 испытание пробной нагрузкой является решающим.
• Твёрдость проверяют по трём точкам опорной поверхности через 120°; при разногласиях — продольное сечение, метод Виккерса является решающим. Рекомендуемые марки приложения не являются обязательным назначением стали.

Поверхность: ГОСТ 1759.3-83

Шестигранные гайки М1–М48; распространение на другие формы допускается стандартом, но не принимается автоматически.

• Трещины напряжения недопустимы независимо от размера.
• Штамповочные трещины: на каждой опоре не более двух на всю ширину; переход в резьбу не далее одного витка; глубина ≤0,5P и ширина ≤0,3 мм. На внутренней фаске со стороны фланца допустима трещина, не заходящая на резьбу.
• Трещины сдвига, раскатанные пузыри и рванины не выходят на опорную поверхность шестигранника. Сохраняются минимальные S и e; ширина ≤0,025S+0,25 мм, глубина ≤0,04d. Для боковой поверхности фланца/бурта не более одной шириной 0,08dc; остальные ≤0,04dc.
• Трещины от рисок: ширина ≤0,013d до М36 включительно, выше ≤0,02d.
• Складки недопустимы на опоре гайки с фланцем/буртом и одновременно на обеих опорах остальных гаек.
• Заусенцы и вмятины не должны мешать проходному резьбовому калибру; выкрашивание не длиннее половины витка.
• Следы инструмента по таблице 2: Ra на опоре А ≤6,3 мкм, В ≤12,5; на боковом профиле резьбы ≤12,5; на гранях А ≤25, В не регламентируется этим пунктом. Более строгие требования чертежа сохраняются.

Оценка вида дефекта выполняется по нормативу. При необходимости глубину определяют металлографическим шлифом; допускаются магнитные методы. Геометрическая схема карточки не является контролем качества поставленной детали.

Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.

Как указать гайку в заказе

Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
