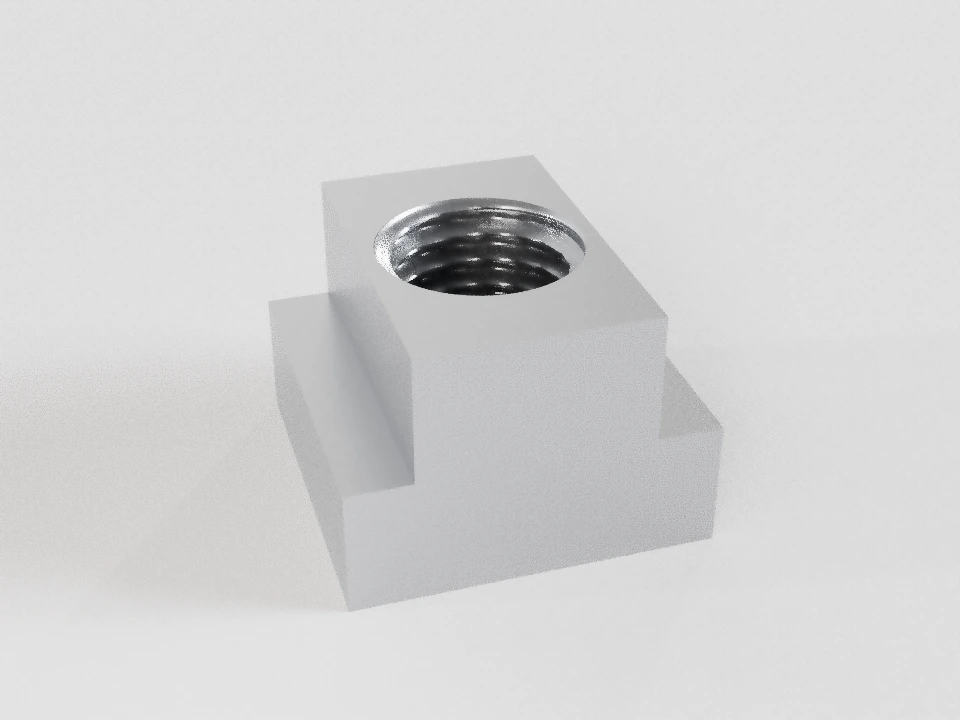

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
DIN 508 — Гайки для Т-образных пазов
Пазовые гайки М4–М24: отдельные ширина шейки, сторона и высота основания, полная высота.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.

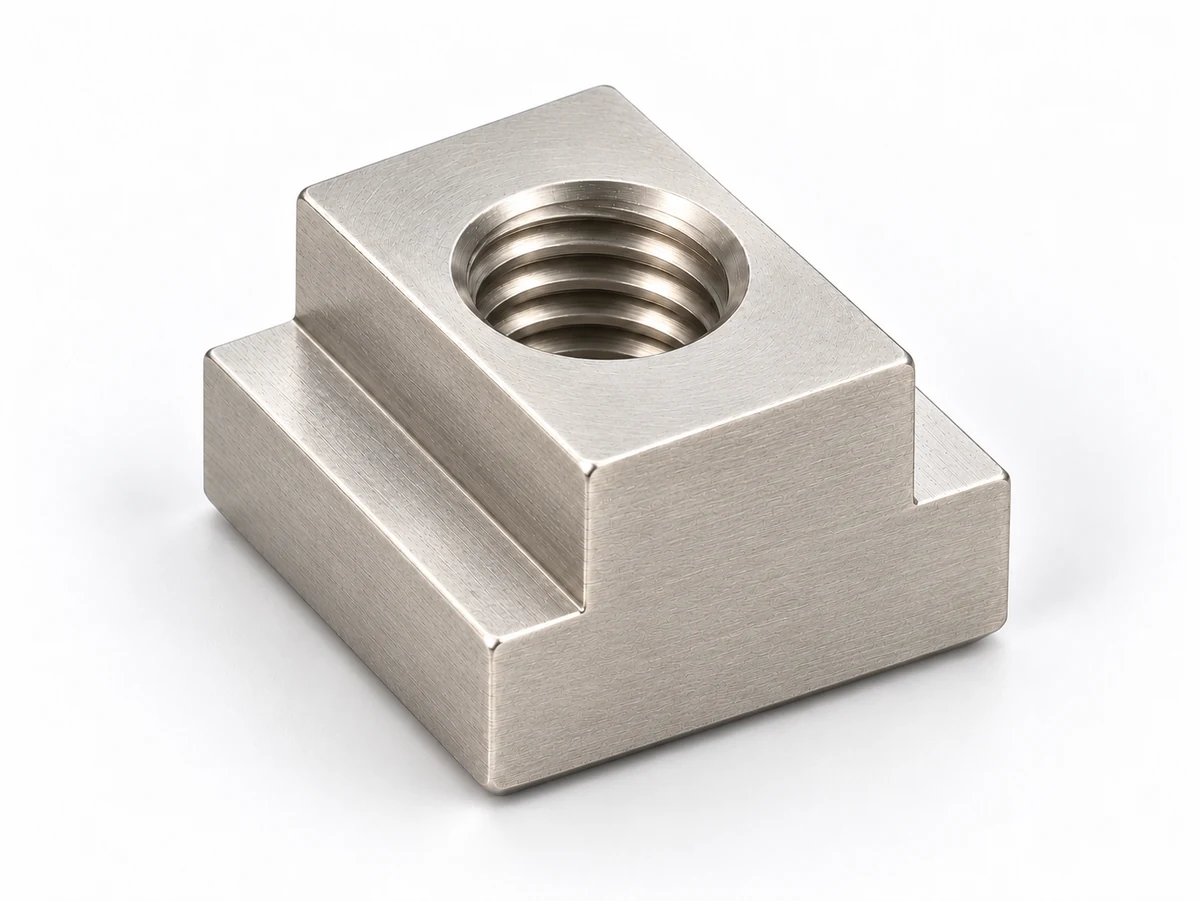

Гайка М14×2 DIN 508 — каталожный ряд
Гайка М14×2 DIN 508 — каталожный ряд
- Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
- Размерный ряд каталожный; отдельные требования уточняются.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 14 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Шаг резьбы | 2 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Ширина шейки | 16 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Номинальная ширина сопряжённого Т-паза | 16 | — | — | — | мм | Номинал выбора паза; посадочный зазор не задан. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Сторона основания | 25 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Полная высота | 18 | — | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Высота основания | 9 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Уступ у сопряжения основания | 2,5 | — | — | — | мм | По каталожному поперечному сечению; не ширина паза. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Внутренний диаметр резьбы | 11,835 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 12,701 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 14 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
Применение
Прижим в Т-пазе
Основание гайки удерживается под полками паза; шпилька и прижим соединяются резьбой.
Ширина паза и номинал M — разные параметры. Проверить высоту основания, глубину паза и выход резьбы.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
DIN 508 — каталожный ряд · точность Не установлена
Редакция не установлена
| d | Основной (крупный) P | Мелкие P | a | a | e | h | k | f |
|---|---|---|---|---|---|---|---|---|
| 4 | 0,7 | — | 5 | 5 | 9 | 6,5 | 3 | 1 |
| 5 | 0,8 | — | 6 | 6 | 10 | 8 | 4 | 1,6 |
| 6 | 1 | — | 8 | 8 | 13 | 10 | 6 | 1,6 |
| 8 | 1,25 | — | 10 | 10 | 15 | 12 | 6 | 1,6 |
| 10 | 1,5 | — | 12 | 12 | 18 | 14 | 7 | 2,5 |
| 12 | 1,75 | — | 14 | 14 | 22 | 16 | 8 | 2,5 |
| 14 | 2 | — | 16 | 16 | 25 | 18 | 9 | 2,5 |
| 16 | 2 | — | 18 | 18 | 28 | 20 | 10 | 2,5 |
| 18 | 2,5 | — | 20 | 20 | 32 | 24 | 12 | — |
| 20 | 2,5 | — | 22 | 22 | 35 | 28 | 14 | 2,5 |
| 22 | 2,5 | — | 24 | 24 | 40 | 32 | 16 | — |
| 24 | 3 | — | 28 | 28 | 44 | 36 | 18 | 4 |
Выбрать строку DIN 508 — каталожный ряд
- a
- Ширина шейки.
- a
- Номинальная ширина сопряжённого Т-паза.
- e
- Сторона основания.
- h
- Полная высота.
- k
- Высота основания.
- f
- Уступ у сопряжения основания.
Исполнения
- Основная форма
Требования и конструкция
- Резьба M и номинальная ширина Т-паза a — независимые параметры.
- Гайка опирается основанием на уступы паза; шпилька прижимает закрепляемую деталь.
- Полнота/глубина резьбы и предохранение от выхода шпильки на дно паза уточняются для изделия; слепое дно по таблице не установлено.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Редакция не установлена; Размерная таблица и схема.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М14×2 DIN 508 — каталожный ряд
Начальный пример. Редакция не установлена
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 14 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Шаг резьбы | 2 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Ширина шейки | 16 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Номинальная ширина сопряжённого Т-паза | 16 | — | — | — | мм | Номинал выбора паза; посадочный зазор не задан. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Сторона основания | 25 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Полная высота | 18 | — | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Высота основания | 9 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Уступ у сопряжения основания | 2,5 | — | — | — | мм | По каталожному поперечному сечению; не ширина паза. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Внутренний диаметр резьбы | 11,835 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 12,701 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 14 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
