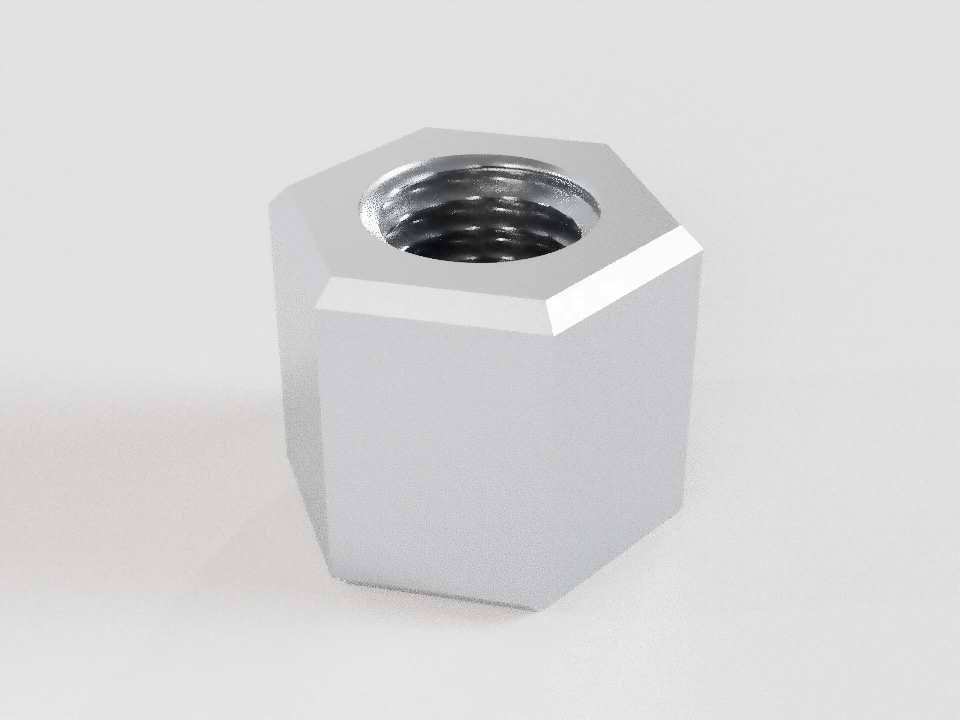

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

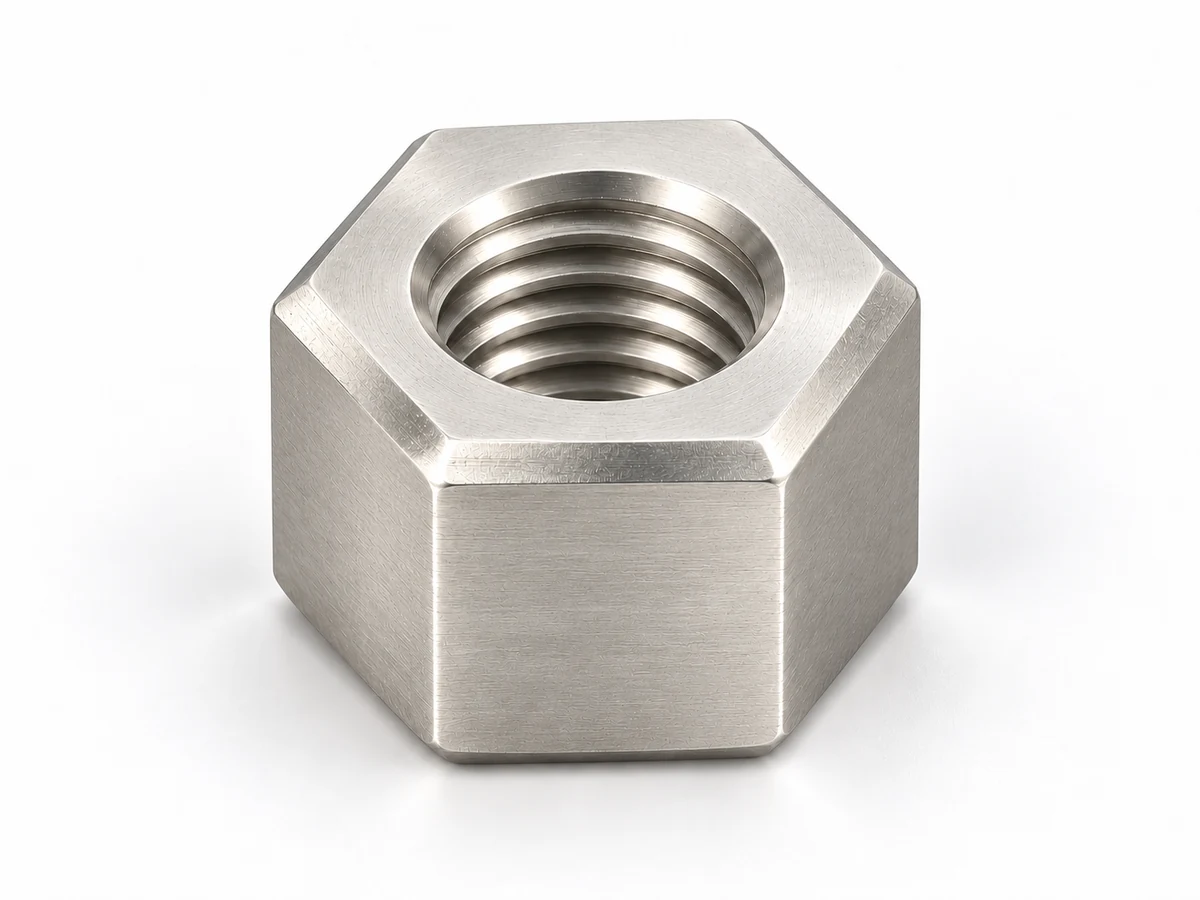

ГОСТ 5931-70 / DIN 6330 — Гайки шестигранные особо высокие

Высокие гайки ГОСТ 5931-70 и самостоятельные каталожные ряды DIN 6330.
DIN 6330: плоская форма М6–М42 (10 диаметров) и отдельная форма B со сферическим торцом М6–М30. Радиус, отверстие у опоры и размеры корпуса относятся к выбранной ветви.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М10×1,5-6H (S16) ГОСТ 5931-70
Гайка М10×1,5-6H (S16) ГОСТ 5931-70
- Наружный профиль показан по собственному нормативному рисунку; незаданные переходы условные. Высота m не задаёт точную длину полного профиля резьбы.
- Размерный ряд по ГОСТ 5931-70.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 10 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Шаг резьбы | 1,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Размер под ключ | 16 | h13 | 15,73 | 16 | мм | Расстояние между двумя противоположными параллельными гранями. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Полная высота гайки | 15 | h14 | 14,57 | 15 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Размер между углами | — | — | 17,8 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Диаметр опорной поверхности | — | — | 14,6 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Диаметр входа резьбы | — | — | 10 | 10,8 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Угол входа резьбы | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Внутренний диаметр резьбы | 8,376 | 6H | 8,376 | 8,676 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 9,026 | 6H | 9,026 | 9,206 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 10 | — | 10 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Симметричность граней | — | — | — | 0,86 | мм | Ось внутренней резьбы; диаметральный допуск 2IT14(S), А и В. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Перпендикулярность граней опоре | — | — | — | 0,26 | мм | Грани относительно опорной поверхности; номинальная высота шестигранной части 15 мм. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Перпендикулярность опоры | — | — | — | 0,22 | мм | Опорная плоскость к оси резьбы на диаметре 0,8S. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Резьба | — | — | — | 3,2 | мкм | Резьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Опорные поверхности | — | — | — | 6,3 | мкм | Опорные поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Прочие поверхности | — | — | — | 12,5 | мкм | Прочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
Применение
Шпилька и прижим
Высокая гайка имеет собственную увеличенную высоту и длину резьбовой зоны.
Высота не означает пропорционального роста несущей способности. Проверить материал, класс и зацепление.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ 5931-70 · точность А
Издание февраля 2010 года, изменения № 2–7
| d | Основной (крупный) P | Мелкие P | S | m | e | dᵥ | dₐ |
|---|---|---|---|---|---|---|---|
| 8 | 1,25 | 1 | 13 | 12 | ≥ 14,4 | ≥ 11,7 | 8…8,75 |
| 10 | 1,5 | 1,25 | 16 | 15 | ≥ 17,8 | ≥ 14,6 | 10…10,8 |
| 12 | 1,75 | 1,25 | 18 | 18 | ≥ 20 | ≥ 16,6 | 12…13 |
| (14) | 2 | 1,5 | 21 | 21 | ≥ 23,4 | ≥ 19,6 | 14…15,1 |
| 16 | 2 | 1,5 | 24 | 24 | ≥ 26,8 | ≥ 22,5 | 16…17,3 |
| (18) | 2,5 | 1,5 | 27 | 27 | ≥ 30,1 | ≥ 25,3 | 18…19,4 |
| 20 | 2,5 | 1,5 | 30 | 30 | ≥ 33,5 | ≥ 28,2 | 20…21,6 |
| (22) | 2,5 | 1,5 | 34 | 32 | ≥ 37,7 | ≥ 31,7 | 22…23,8 |
| 24 | 3 | 2 | 36 | 36 | ≥ 40 | ≥ 33,6 | 24…25,9 |
| (27) | 3 | 2 | 41 | 40 | ≥ 45,6 | ≥ 38,4 | 27…29,2 |
| 30 | 3,5 | 2 | 46 | 45 | ≥ 51,3 | ≥ 43,1 | 30…32,4 |
| 36 | 4 | 3, 2 — по соглашению | 55 | 54 | ≥ 61,3 | ≥ 51,5 | 36…38,9 |
| 42 | 4,5 | 3, 2 — по соглашению | 65 | 63 | ≥ 72,6 | ≥ 61 | 42…45,4 |
| 48 | 5 | 3, 2 — по соглашению | 75 | 71 | ≥ 83,9 | ≥ 70,5 | 48…51,8 |
Выбрать строку ГОСТ 5931-70
- S
- Размер под ключ.
- m
- Полная высота гайки.
- e
- Размер между углами.
- dᵥ
- Диаметр опорной поверхности.
- dₐ
- Диаметр входа резьбы.
Исполнения
- Основное исполнение — две фаски
| d | S | e ≥ | dᵥ ≥ | кг / 1000 шт. |
|---|---|---|---|---|
| 10 | 17 | ≥ 18,9 | ≥ 15,6 | 16,31 |
| 12 | 19 | ≥ 21,1 | ≥ 17,4 | 30,08 |
| 14 | 22 | ≥ 24,5 | ≥ 20,6 | 49,67 |
| 22 | 32 | ≥ 35,7 | ≥ 30 | 140,6 |
Требования и конструкция
- Все подробные размеры и допуски этой карточки относятся к ГОСТ 5931-70. Запрос DIN сохраняется отдельно и требует проверки размеров, формы опоры и применимости.
- Внутренняя метрическая резьба: ГОСТ 24705, 6H по ГОСТ 16093. Левая резьба — по соглашению по ГОСТ 1759.0 п.1.4.
- ГОСТ 1759.1 задаёт неустановленные допуски и контроль; первичны специальные требования размерного стандарта. Дефекты поверхности — ГОСТ 1759.3. Технические требования — ГОСТ 1759.0.
- Размеры в круглых скобках применять не рекомендуется. Приложение 2 задаёт совместную замену S/e/dᵥ, отдельное смешивание столбцов не допускается.
- Высота m не равна полной или эффективной длине резьбы. Выбор прочности требует выполнения условий ГОСТ 1759.5 по высоте, эффективной длине и материалу; наличие не подтверждено.
- М36, М42 и М48 с шагом 2 мм допускаются по соглашению, пункт 4. Номинальная высота берётся из полного ряда: М22 — 32 мм, М48 — 71 мм; её нельзя заменять формулой 1,5d.
Наружный профиль показан по собственному нормативному рисунку; незаданные переходы условные. Высота m не задаёт точную длину полного профиля резьбы.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол наружной фаски | 15…30 | ° |
| β | Угол входа резьбы | 90…120 | ° |
| Ra | Резьба | 3,2 | мкм |
| Ra | Опора | 6,3 | мкм |
| Ra | Прочие поверхности | 12,5 | мкм |
Источник размеров: ГОСТ 5931-70, Издание февраля 2010 года, изменения № 2–7; Чертёж, таблица, примечания и приложения 1–2.
Теоретическая масса — ГОСТ 5931-70
Справочная теоретическая масса 1000 стальных гаек с основным (крупным) шагом. Алюминиевый сплав: коэффициент 0,356; латунь: 1,080. Не масса поставки.
| d | Исполнение | кг / 1000 шт. | Примечание |
|---|---|---|---|
| 8 | 1 | 9,65 | |
| 10 | 1 | 12,98 | |
| 12 | 1 | 25,6 | |
| 14 | 1 | 43,59 | |
| 16 | 1 | 59,9 | |
| 18 | 1 | 86,23 | |
| 20 | 1 | 117,1 | |
| 22 | 1 | 169 | |
| 24 | 1 | 202,3 | |
| 27 | 1 | 292,5 | |
| 30 | 1 | 420,6 | |
| 36 | 1 | 715,3 | |
| 42 | 1 | 1179 | |
| 48 | 1 | 1780,7 |
DIN 6330 — плоская форма, каталог · точность Не установлена
Редакция не установлена
| d | Основной (крупный) P | Мелкие P | m | s | d₁ | e |
|---|---|---|---|---|---|---|
| 6 | 1 | — | 9 | 10 | 7 | 11,05 |
| 8 | 1,25 | — | 12 | 13 | 9 | 14,38 |
| 10 | 1,5 | — | 15 | 16 | 11,5 | 17,77 |
| 12 | 1,75 | — | 18 | 18 | 14 | 20,03 |
| 16 | 2 | — | 24 | 24 | 18 | 26,75 |
| 20 | 2,5 | — | 30 | 30 | 22 | 33,53 |
| 24 | 3 | — | 36 | 36 | 26 | 39,98 |
| 30 | 3,5 | — | 45 | 46 | 32 | 51,28 |
| 36 | 4 | — | 54 | 55 | 38 | 61,31 |
| 42 | 4,5 | — | 63 | 65 | 44 | 72,61 |
Выбрать строку DIN 6330 — плоская форма, каталог
- m
- Полная высота.
- s
- Размер под ключ.
- d₁
- Диаметр входа у торца.
- e
- Размер между углами.
Исполнения
- Плоская опора
Требования и конструкция
- Высокая шестигранная гайка с плоской опорой.
- Табличная высота принята буквально; например М27 имеет m=40 мм, а не вычисленные 40,5 мм.
- Сферическая форма B выбирается отдельной ветвью.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Редакция не установлена; Размерная таблица и схема.
DIN 6330 B — сферическая опора, каталог · точность Не установлена
Редакция не установлена
| d | Основной (крупный) P | Мелкие P | m | s | d₁ | r |
|---|---|---|---|---|---|---|
| 6 | 1 | — | 9 | 10 | 7 | 9 |
| 8 | 1,25 | — | 12 | 13 | 9 | 11 |
| 10 | 1,5 | — | 15 | 16 | 11,5 | 15 |
| 12 | 1,75 | — | 18 | 18 | 14 | 17 |
| 14 | 2 | — | 21 | 22 | 16 | 20 |
| 16 | 2 | — | 24 | 24 | 18 | 22 |
| 18 | 2,5 | — | 27 | 27 | 20 | 25 |
| 20 | 2,5 | — | 30 | 30 | 22 | 27 |
| 22 | 2,5 | — | 33 | 32 | 25 | 29 |
| 24 | 3 | — | 36 | 36 | 26 | 32 |
| 27 | 3 | — | 40 | 41 | 29 | 37 |
| 30 | 3,5 | — | 45 | 46 | 32 | 41 |
Выбрать строку DIN 6330 B — сферическая опора, каталог
- m
- Полная высота.
- s
- Размер под ключ.
- d₁
- Диаметр отверстия у опорного торца.
- r
- Радиус сферической опоры.
Исполнения
- Форма B — сферическая опора
Требования и конструкция
- Форма B имеет сферический опорный торец; плоский противоположный торец не заменяет сферу.
- Сферический торец работает с соответствующим гнездом или опорной шайбой. Радиус и отверстие сопряжения проверяются по чертежу узла.
- Не назначается угол компенсации перекоса без данных сопряжённой опоры.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Редакция не установлена; Размерная таблица и схема.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Для шестигранных гаек по ГОСТ 1759.1: S класса А — h13 до 32 мм, далее h14; класса В — h14 до 19 мм, h15 до 60 мм, далее h16. Высота m класса А — h14 при m ≥ 1 мм, ниже h13; класса В — h16, если в размерном стандарте не указано иное. ГОСТ 5916 задаёт специальные поля высоты по диаметру резьбы (см. требования выше). Поле назначается по номиналу самого размера. Геометрические допуски относятся к указанным в таблице базам.
ГОСТ 1759.0 разделяет класс точности, механические свойства, материал и покрытие. Применимость ГОСТ 1759.5 определяется диаметром, высотой и типом изделия; самостопорящиеся и специальные гайки имеют отдельные требования. Обозначения классов низких гаек 04 и 05 сохраняют начальный ноль.
Механические требования: ГОСТ 1759.5-87
Углеродистые нелегированные и легированные стали; метрическая резьба М1–М48, 6H, размер под ключ по ГОСТ 24671, номинальная высота не менее 0,5d. Самостопорящиеся гайки, специальная свариваемость, повышенная коррозионная стойкость и работа вне −50…+300 °C (автоматная сталь выше +250 °C) не входят в эту область.
| Классы гайки | Номинальная высота | Эффективная длина резьбы |
|---|---|---|
| 04, 05 | 0,5d ≤ m < 0,8d | 0,4d ≤ l < 0,6d |
| 4, 5, 6, 8, 9, 10, 12 | m ≥ 0,8d | l ≥ 0,6d |
- Высота гайки и эффективная длина резьбы — независимые условия; выбор класса по одному значению m не выполняется.
- Числа 04 и 05 — классы гаек; ведущий ноль значащий. Болтовые классы 8.8 и 10.9 не являются классами гайки.
- Твёрдость таблицы 4 относится только к основному (крупному) шагу. Минимумы обязательны для термообработанных гаек и гаек, не испытываемых пробной нагрузкой; для остальных приведены справочно.
- Классы 05, 8 при d>16, 10, 12 подлежат закалке и отпуску; для 8/10 при высоте не менее 0,9d допускается исключение по п.2.2.
- Нагрузки и моменты затяжки здесь не рассчитываются; механические свойства конкретного заказа подтверждаются испытаниями и документами.
- Контроль по разделу 4: осевую пробную нагрузку выдерживают 15 с; после испытания гайка должна отвинчиваться вручную (допустим предварительный поворот ключом до 1/2 оборота). Для d≥5 испытание пробной нагрузкой является решающим.
- Твёрдость проверяют по трём точкам опорной поверхности через 120°; при разногласиях — продольное сечение, метод Виккерса является решающим. Рекомендуемые марки приложения не являются обязательным назначением стали.
Поверхность: ГОСТ 1759.3-83
Шестигранные гайки М1–М48; распространение на другие формы допускается стандартом, но не принимается автоматически.
- Трещины напряжения недопустимы независимо от размера.
- Штамповочные трещины: на каждой опоре не более двух на всю ширину; переход в резьбу не далее одного витка; глубина ≤0,5P и ширина ≤0,3 мм. На внутренней фаске со стороны фланца допустима трещина, не заходящая на резьбу.
- Трещины сдвига, раскатанные пузыри и рванины не выходят на опорную поверхность шестигранника. Сохраняются минимальные S и e; ширина ≤0,025S+0,25 мм, глубина ≤0,04d. Для боковой поверхности фланца/бурта не более одной шириной 0,08dc; остальные ≤0,04dc.
- Трещины от рисок: ширина ≤0,013d до М36 включительно, выше ≤0,02d.
- Складки недопустимы на опоре гайки с фланцем/буртом и одновременно на обеих опорах остальных гаек.
- Заусенцы и вмятины не должны мешать проходному резьбовому калибру; выкрашивание не длиннее половины витка.
- Следы инструмента по таблице 2: Ra на опоре А ≤6,3 мкм, В ≤12,5; на боковом профиле резьбы ≤12,5; на гранях А ≤25, В не регламентируется этим пунктом. Более строгие требования чертежа сохраняются.
| Диаметр | Глубина рябизны ≤ | Доля опорной поверхности ≤ |
|---|---|---|
| до М14 | 0,25 мм | 5 % |
| св. М14 до М24 | 0,017d | 7 % |
| св. М24 до М48 | 0,02d | 10 % |
Оценка вида дефекта выполняется по нормативу. При необходимости глубину определяют металлографическим шлифом; допускаются магнитные методы. Геометрическая схема карточки не является контролем качества поставленной детали.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М10×1,5-6H (S16) ГОСТ 5931-70
Начальный пример. Издание февраля 2010 года, изменения № 2–7
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 10 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Шаг резьбы | 1,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Размер под ключ | 16 | h13 | 15,73 | 16 | мм | Расстояние между двумя противоположными параллельными гранями. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Полная высота гайки | 15 | h14 | 14,57 | 15 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Размер между углами | — | — | 17,8 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Диаметр опорной поверхности | — | — | 14,6 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Диаметр входа резьбы | — | — | 10 | 10,8 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Угол входа резьбы | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Внутренний диаметр резьбы | 8,376 | 6H | 8,376 | 8,676 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 9,026 | 6H | 9,026 | 9,206 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 10 | — | 10 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Симметричность граней | — | — | — | 0,86 | мм | Ось внутренней резьбы; диаметральный допуск 2IT14(S), А и В. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Перпендикулярность граней опоре | — | — | — | 0,26 | мм | Грани относительно опорной поверхности; номинальная высота шестигранной части 15 мм. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Перпендикулярность опоры | — | — | — | 0,22 | мм | Опорная плоскость к оси резьбы на диаметре 0,8S. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Резьба | — | — | — | 3,2 | мкм | Резьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Опорные поверхности | — | — | — | 6,3 | мкм | Опорные поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
| Прочие поверхности | — | — | — | 12,5 | мкм | Прочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 5931-70; Февраль 2010, изменения № 2–7; Таблица на с.2 |
