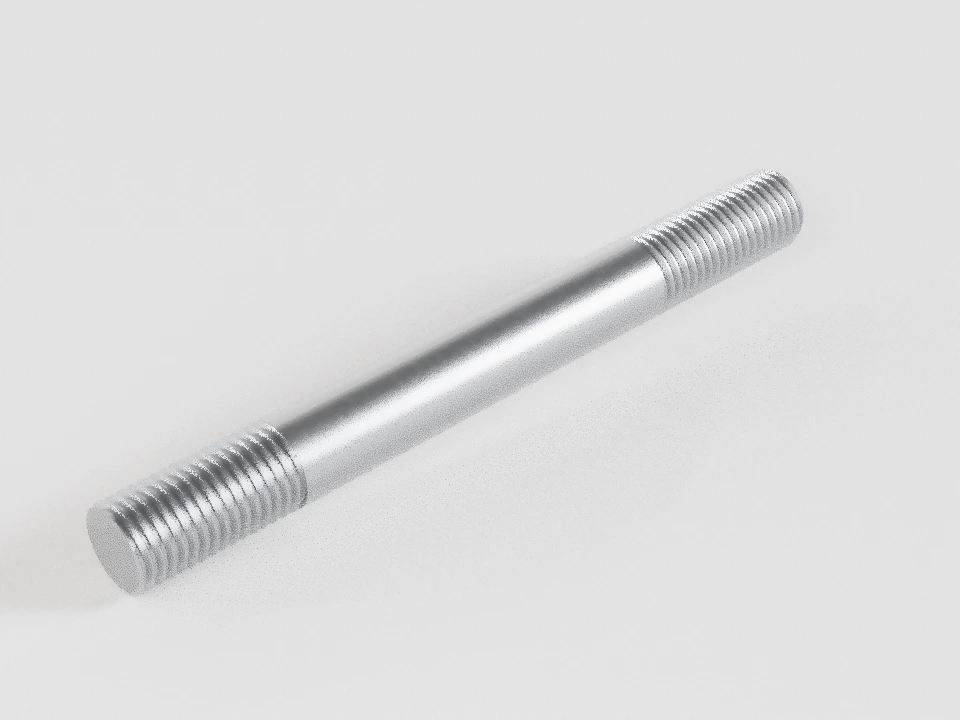

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Шпильки · геометрия и контроль
ГОСТ 22039-76
Шпильки с ввинчиваемым концом 2d, класс точности А
Длина l не включает ввинчиваемый конец b₁. Общая длина по номиналам: l + b₁.
Выбрать геометрию
Исходный пример М16×120, исполнение 1; выбор для просмотра.
P ввинчиваемого: 2 — основной (крупный); P гаечного: 2 — основной (крупный)
Увеличенные узлы и условия изображения
- Контур по номиналам; приблизительный средний диаметр остаётся приблизительным. Фаски и локальные переходы без численной базы не назначены.
- Пунктирные переходы используют предел x нормального сбега каждого конца. Точная форма зависит от технологии; l − b не выдана за чистую гладкую длину.
| Параметр | Значение | Основание |
|---|---|---|
| d / P, мм | 16 / 2 | Табл.1 |
| l, мм | 120; без ввинчиваемого конца | Чертёж, табл.2 |
| b₁, мм | 32 | Табл.1 |
| b, мм | 38 | Табл.2 |
| Lобщ по номиналам, мм | 152 | Расчёт l + b₁ |
| Масса 1000 шт., кг | 222,7 | Приложение 1; сталь, основной (крупный) шаг |
Полная матрица размеров
X — b = l − 0,5d − 2P; — — сочетание не задано. Число — табличный b. Скобки — применять не рекомендуется, но не запрещено. Масса не расширяет матрицу. Выберите ячейку; стрелки перемещают фокус, Enter выбирает.
| l ↓ / d → | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||
| 12 | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||
| 14 | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||||
| 16 | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| (18) | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| 20 | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| (22) | — | — | — | — | — | — | — | — | — | — | — | |||||||||
| 25 | — | — | — | — | — | — | — | — | — | — | ||||||||||
| (28) | — | — | — | — | — | — | — | — | — | |||||||||||
| 30 | — | — | — | — | — | — | — | — | — | |||||||||||
| (32) | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 35 | — | — | — | — | — | — | — | — | ||||||||||||
| (38) | — | — | — | — | — | — | — | — | ||||||||||||
| 40 | — | — | — | — | — | — | — | |||||||||||||
| (42) | — | — | — | — | — | — | — | |||||||||||||
| 45 | — | — | — | — | — | |||||||||||||||
| (48) | — | — | — | — | — | |||||||||||||||
| 50 | — | — | — | — | — | |||||||||||||||
| 55 | — | — | — | — | ||||||||||||||||
| 60 | — | — | — | |||||||||||||||||
| 65 | — | — | — | |||||||||||||||||
| 70 | — | — | ||||||||||||||||||
| 75 | — | — | ||||||||||||||||||
| 80 | ||||||||||||||||||||
| 85 | — | |||||||||||||||||||
| 90 | — | |||||||||||||||||||
| (95) | — | |||||||||||||||||||
| 100 | — | |||||||||||||||||||
| (105) | — | |||||||||||||||||||
| 110 | — | |||||||||||||||||||
| (115) | — | |||||||||||||||||||
| 120 | — | |||||||||||||||||||
| 130 | — | |||||||||||||||||||
| 140 | — | |||||||||||||||||||
| 150 | — | |||||||||||||||||||
| 160 | — | |||||||||||||||||||
| 170 | — | — | — | — | — | — | ||||||||||||||
| 180 | — | — | — | — | — | — | ||||||||||||||
| 190 | — | — | — | — | — | — | ||||||||||||||
| 200 | — | — | — | — | — | — | ||||||||||||||
| 220 | — | — | — | — | — | — | — | — | ||||||||||||
| 240 | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 260 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||
| 280 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||
| 300 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
Все диаметры, шаги и b₁ — таблица 1
| d | P основной (крупный) | P мелкий | d₁ | b₁ |
|---|---|---|---|---|
| 2 | 0,4 | — | 2 | 4 |
| 2,5 | 0,45 | — | 2,5 | 5 |
| 3 | 0,5 | — | 3 | 6 |
| 4 | 0,7 | — | 4 | 8 |
| 5 | 0,8 | — | 5 | 10 |
| 6 | 1 | — | 6 | 12 |
| 8 | 1,25 | 1 | 8 | 16 |
| 10 | 1,5 | 1,25 | 10 | 20 |
| 12 | 1,75 | 1,25 | 12 | 24 |
| (14) | 2 | 1,5 | 14 | 28 |
| 16 | 2 | 1,5 | 16 | 32 |
| (18) | 2,5 | 1,5 | 18 | 36 |
| 20 | 2,5 | 1,5 | 20 | 40 |
| (22) | 2,5 | 1,5 | 22 | 44 |
| 24 | 3 | 2 | 24 | 48 |
| (27) | 3 | 2 | 27 | 54 |
| 30 | 3,5 | 2 | 30 | 60 |
| 36 | 4 | 3 | 36 | 72 |
| 42 | 4,5 | 3 | 42 | 84 |
| 48 | 5 | 3 | 48 | 95 |
Схемы обоих исполнений
P ввинчиваемого: 2 — основной (крупный); P гаечного: 2 — основной (крупный)
Увеличенные узлы и условия изображения
- Контур по номиналам; приблизительный средний диаметр остаётся приблизительным. Фаски и локальные переходы без численной базы не назначены.
- Пунктирные переходы используют предел x нормального сбега каждого конца. Точная форма зависит от технологии; l − b не выдана за чистую гладкую длину.
P ввинчиваемого: 2 — основной (крупный); P гаечного: 2 — основной (крупный)
Увеличенные узлы и условия изображения
- Контур по номиналам; приблизительный средний диаметр остаётся приблизительным. Фаски и локальные переходы без численной базы не назначены.
- Пунктирные переходы используют предел x нормального сбега каждого конца. Точная форма зависит от технологии; l − b не выдана за чистую гладкую длину.
Сравнить шпильки семейства
До трёх стандартов. Только точные табличные сочетания; ближайшие размеры не подставляются. Сравнение не подтверждает взаимозаменяемость.
Для сравнения выбранного размера включите JavaScript.
Допуски, переходы и контроль
Две разные длины
l отсчитывают от границы ввинчиваемого конца до гаечного торца. b₁ берут из таблицы 1. Lобщ = l + b₁ — расчётная номинальная длина между торцами, отдельной строки сортамента нет. Пределы l и b₁ приведены раздельно; допуск общей длины без анализа размерной цепи не назначается. l − b — расстояние между границами полной резьбы, не точная длина гладкого цилиндра: сбеги не вычтены.
Источник: Чертёж и табл.1–2
Что означает X
Только в ячейках X: b = l − 0,5d − 2P. Это не сплошная резьба из ГОСТ 22042/22043. При разных шагах на концах примечание не уточняет, какой P подставлять; численное b для такого случая не выдаётся без согласования. Числовые ячейки и прочерки формулой не заменяются.
Источник: Табл.2, прим.2
Шаг и допуск каждого конца
Разрешены основной (крупный) и мелкий шаг на обоих концах и оба сочетания разных шагов. Базовое поле наружной резьбы 6g определяется ссылочными требованиями ГОСТ 1759.1, а класс А/В относится к точности изделия. Ввинчиваемая резьба с натягом по ГОСТ 4608-81 требует соглашения; сортировочную группу маркируют на гаечном торце. Выбранное заказчиком поле, включая 8g, сохраняется как отдельное требование и не объявляется автоматически нормативным.
Источник: Пп.1, 3, 6 с изменением №4
Исполнения и диаметр стержня
Исполнение 1: d₁ = d, h13 для А / h14 для В. Исполнение 2: d₂ приблизительно равен среднему диаметру резьбы. d − 0,649519053P показывает базовый средний диаметр, но не задаёт точный допуск. При разных P правило выбора единственного d₂ в рассмотренном тексте не установлено; требуется уточнить чертёж. Накатывание без редуцирования — отдельное технологическое условие по ГОСТ 19256, не автоматическое свойство исполнения 2.
Источник: Табл.2, п.13; чертёж основного стандарта
Предельные размеры и контроль
l: js15 (А), js17 (В). b₁: js16 (А), js17 (В). b: 0…+2P гаечного конца; для смешанного шага и X сначала нужно определить номинал b. Соосность осей концов: диаметральный допуск 2IT13 (А), 2IT14 (В) по номинальному d. База — только гладкая либо только резьбовая поверхность длиной d; при коротком гладком участке допускается уменьшение базы до 3P. Условные неуказанные отклонения не заменяют явные.
Источник: Табл.2, п.13; примечания; приложение
Переходы и выход резьбы
Сбег x и недорез a выбирают для шага соответствующего конца. Нормальный недорез — класс А, длинный — В; короткий допускается при технической необходимости. Проточка не предполагается автоматически. Числа проточки применяют лишь при наличии такого условия на чертеже; размеры фаски и угол не назначаются по внешнему виду схемы.
Источник: Табл.1, примечания; черт.1–6
Измерение длины и резьбы
Длину контролируют по обозначенным на нормативном чертеже базам. Контроль длины полной резьбы учитывает требования стандарта к резьбовым калибрам и измерению на концах; видимая линия сбега не заменяет базу измерения. Схема на странице условная, не рабочий чертёж.
Источник: Пп.3.7–3.8, 3.12
Сбег, недорез, нормальная проточка
Размеры ниже относятся к выбранному шагу, а наличие проточки и вид выхода требуют выбора условия. d_g = d − Δ; d_g: h12 при d ≤ 3, иначе h13. r — радиус проточки.
| P | x норм. max | x корот. max | a норм. max | a корот. max | a длин. max | Δ для d_g | g₁ min | g₂ max | r |
|---|---|---|---|---|---|---|---|---|---|
| 0,4 | 1 | 0,5 | 1,2 | 0,8 | 1,6 | 0,7 | 0,6 | 1,2 | 0,2 |
| 0,45 | 1,1 | 0,6 | 1,35 | 0,9 | 1,8 | 0,7 | 0,7 | 1,35 | 0,2 |
| 0,5 | 1,25 | 0,7 | 1,5 | 1 | 2 | 0,8 | 0,8 | 1,5 | 0,2 |
| 0,7 | 1,75 | 0,9 | 2,1 | 1,4 | 2,8 | 1,1 | 1,1 | 2,1 | 0,4 |
| 0,8 | 2 | 1 | 2,4 | 1,6 | 3,2 | 1,3 | 1,3 | 2,4 | 0,4 |
| 1 | 2,5 | 1,25 | 3 | 2 | 4 | 1,6 | 1,6 | 3 | 0,6 |
| 1,25 | 3,2 | 1,6 | 3,75 | 2,5 | 5 | 2 | 2 | 3,75 | 0,6 |
| 1,5 | 3,8 | 1,9 | 4,5 | 3 | 6 | 2,3 | 2,5 | 4,5 | 0,8 |
| 1,75 | 4,3 | 2,2 | 5,25 | 3,5 | 7 | 2,6 | 3 | 5,25 | 1 |
| 2 | 5 | 2,5 | 6 | 4 | 8 | 3 | 3,4 | 6 | 1 |
| 2,5 | 6,3 | 3,2 | 7,5 | 5 | 10 | 3,6 | 4,4 | 7,5 | 1,2 |
| 3 | 7,5 | 3,8 | 9 | 6 | 12 | 4,4 | 5,2 | 9 | 1,6 |
| 3,5 | 9 | 4,5 | 10,5 | 7 | 14 | 5 | 6,2 | 10,5 | 1,6 |
| 4 | 10 | 5 | 12 | 8 | 16 | 5,7 | 7 | 12 | 2 |
| 4,5 | 11 | 5,5 | 13,5 | 9 | 18 | 6,4 | 8 | 13,5 | 2 |
| 5 | 12,5 | 6,3 | 15 | 10 | 20 | 7 | 9 | 15 | 2,5 |
Альтернативные проточки: узкая и широкая
| P | Узкая g₁ min | Узкая g₂ max | Широкая g₁ min | Широкая g₂ max |
|---|---|---|---|---|
| 0,4 | 0,5 | 1 | 0,8 | 1,4 |
| 0,45 | 0,5 | 1,1 | 1 | 1,6 |
| 0,5 | 0,5 | 1,25 | 1,1 | 1,75 |
| 0,7 | 0,8 | 1,75 | 1,5 | 2,45 |
| 0,8 | 0,9 | 2 | 1,7 | 2,8 |
| 1 | 1,1 | 2,5 | 2,1 | 3,5 |
| 1,25 | 1,5 | 3,2 | 2,7 | 4,4 |
| 1,5 | 1,8 | 3,8 | 3,2 | 5,2 |
| 1,75 | 2,1 | 4,3 | 3,9 | 6,1 |
| 2 | 2,5 | 5 | 4,5 | 7 |
| 2,5 | 3,2 | 6,3 | 5,6 | 8,7 |
| 3 | 3,7 | 7,5 | 6,7 | 10,5 |
| 3,5 | 4,7 | 9 | 7,7 | 12 |
| 4 | 5 | 10 | 9 | 14 |
| 4,5 | 5,5 | 11 | 10,5 | 16 |
| 5 | 6,5 | 12,5 | 11,5 | 17,5 |
Стержни под накатывание без редуцирования — условная таблица 6g
Эти номиналы и отклонения применяются при указанном технологическом условии, а не назначаются автоматически любому исполнению 2. Издание ГОСТ 19256-73, 1974.
| d | P | Номинал | Нижнее откл. | Верхнее откл. | Предел min | Предел max |
|---|---|---|---|---|---|---|
| 2 | 0,4 | 1,71 | -0,04 | 0 | 1,67 | 1,71 |
| 2,5 | 0,45 | 2,18 | -0,05 | 0 | 2,13 | 2,18 |
| 3 | 0,5 | 2,65 | -0,05 | 0 | 2,6 | 2,65 |
| 4 | 0,7 | 3,52 | -0,06 | 0 | 3,46 | 3,52 |
| 5 | 0,8 | 4,45 | -0,06 | 0 | 4,39 | 4,45 |
| 6 | 1 | 5,32 | -0,07 | 0 | 5,25 | 5,32 |
| 8 | 1 | 7,28 | -0,07 | 0 | 7,21 | 7,28 |
| 8 | 1,25 | 7,15 | -0,07 | 0 | 7,08 | 7,15 |
| 10 | 1,25 | 9,11 | -0,07 | 0 | 9,04 | 9,11 |
| 10 | 1,5 | 8,99 | -0,08 | 0 | 8,91 | 8,99 |
| 12 | 1,25 | 11,11 | -0,08 | 0 | 11,03 | 11,11 |
| 12 | 1,75 | 10,83 | -0,09 | 0 | 10,74 | 10,83 |
| 14 | 1,5 | 12,98 | -0,09 | 0 | 12,89 | 12,98 |
| 14 | 2 | 12,66 | -0,1 | 0 | 12,56 | 12,66 |
| 16 | 1,5 | 14,98 | -0,09 | 0 | 14,89 | 14,98 |
| 16 | 2 | 14,66 | -0,1 | 0 | 14,56 | 14,66 |
| 18 | 1,5 | 16,98 | -0,09 | 0 | 16,89 | 16,98 |
| 18 | 2,5 | 16,31 | -0,1 | 0 | 16,21 | 16,31 |
| 20 | 1,5 | 18,98 | -0,09 | 0 | 18,89 | 18,98 |
| 20 | 2,5 | 18,31 | -0,1 | 0 | 18,21 | 18,31 |
| 22 | 1,5 | 20,98 | -0,09 | 0 | 20,89 | 20,98 |
| 22 | 2,5 | 20,31 | -0,1 | 0 | 20,21 | 20,31 |
| 24 | 2 | 22,66 | -0,11 | 0 | 22,55 | 22,66 |
| 24 | 3 | 22 | -0,13 | 0 | 21,87 | 22 |
| 27 | 2 | 25,66 | -0,11 | 0 | 25,55 | 25,66 |
| 27 | 3 | 25 | -0,13 | 0 | 24,87 | 25 |
| 30 | 2 | 28,67 | -0,11 | 0 | 28,56 | 28,67 |
| 30 | 3,5 | 27,68 | -0,13 | 0 | 27,55 | 27,68 |
| 33 | 2 | 31,65 | -0,11 | 0 | 31,54 | 31,65 |
| 33 | 3,5 | 30,68 | -0,13 | 0 | 30,55 | 30,68 |
| 36 | 3 | 33,98 | -0,13 | 0 | 33,85 | 33,98 |
| 36 | 4 | 33,35 | -0,13 | 0 | 33,22 | 33,35 |
| 39 | 3 | 37 | -0,13 | 0 | 36,87 | 37 |
| 39 | 4 | 36,35 | -0,13 | 0 | 36,22 | 36,35 |
| 42 | 3 | 39 | -0,13 | 0 | 38,87 | 39 |
| 42 | 4,5 | 39,05 | -0,14 | 0 | 38,91 | 39,05 |
| 45 | 3 | 43 | -0,13 | 0 | 42,87 | 43 |
| 45 | 4,5 | 42,03 | -0,14 | 0 | 41,89 | 42,03 |
| 48 | 3 | 45,99 | -0,14 | 0 | 45,85 | 45,99 |
| 48 | 5 | 44,7 | -0,15 | 0 | 44,55 | 44,7 |
Численные IT и неуказанные отклонения
Интервалы: свыше нижней границы до верхней включительно. IT здесь в миллиметрах. h: −IT…0; js: −IT/2…+IT/2.
| Свыше | До включ. | IT12 | IT13 | IT14 | IT15 | IT16 | IT17 |
|---|---|---|---|---|---|---|---|
| 0 | 3 | 0,1 | 0,14 | 0,25 | 0,4 | 0,6 | 1 |
| 3 | 6 | 0,12 | 0,18 | 0,3 | 0,48 | 0,75 | 1,2 |
| 6 | 10 | 0,15 | 0,22 | 0,36 | 0,58 | 0,9 | 1,5 |
| 10 | 18 | 0,18 | 0,27 | 0,43 | 0,7 | 1,1 | 1,8 |
| 18 | 30 | 0,21 | 0,33 | 0,52 | 0,84 | 1,3 | 2,1 |
| 30 | 50 | 0,25 | 0,39 | 0,62 | 1 | 1,6 | 2,5 |
| 50 | 80 | 0,3 | 0,46 | 0,74 | 1,2 | 1,9 | 3 |
| 80 | 120 | 0,35 | 0,54 | 0,87 | 1,4 | 2,2 | 3,5 |
| 120 | 180 | 0,4 | 0,63 | 1 | 1,6 | 2,5 | 4 |
| 180 | 250 | 0,46 | 0,72 | 1,15 | 1,85 | 2,9 | 4,6 |
| 250 | 315 | 0,52 | 0,81 | 1,3 | 2,1 | 3,2 | 5,2 |
| 315 | 400 | 0,57 | 0,89 | 1,4 | 2,3 | 3,6 | 5,7 |
| 400 | 500 | 0,63 | 0,97 | 1,55 | 2,5 | 4 | 6,3 |
Неуказанные линейные размеры — средний класс
| Свыше | До включ. | ±t₂/2 | t₂ (односторонний) |
|---|---|---|---|
| 0,5 | 3 | 0,1 | 0,2 |
| 3 | 6 | 0,1 | 0,2 |
| 6 | 30 | 0,2 | 0,4 |
| 30 | 120 | 0,3 | 0,6 |
| 120 | 315 | 0,5 | 1 |
| 315 | 1000 | 0,8 | 1,6 |
Неуказанные отклонения фасок и радиусов
| Нижняя граница | До включ. | Отклонение ± |
|---|---|---|
| 0,3 | 1 | 0,1 |
| 1 | 3 | 0,2 |
| 3 | 6 | 0,3 |
| 6 | 30 | 0,5 |
| 30 | 120 | 1 |
| 120 | 315 | 2 |
| 315 | 1000 | 4 |
| Меньшая сторона свыше, мм | До включ., мм | Отклонение ±, угл. мин |
|---|---|---|
| 0 | 10 | 60 |
| 10 | 40 | 30 |
| 40 | 160 | 20 |
| 160 | 630 | 10 |
| 630 | 2500 | 5 |
Неуказанное торцовое биение — выбор по условиям
Интервал определяется диаметром торца, столбец — квалитетом осевого размера, определяющего положение торца. При нескольких определяющих размерах берут более точный. База по п.4.3. Таблица не отменяет явно нормированную соосность концов.
| d свыше | До включ. | IT12 и точнее | IT13–14 | IT15–16 | IT17 |
|---|---|---|---|---|---|
| 0 | 10 | 0,025 | 0,04 | 0,1 | 0,16 |
| 10 | 16 | 0,03 | 0,05 | 0,12 | 0,2 |
| 16 | 25 | 0,04 | 0,06 | 0,16 | 0,25 |
| 25 | 40 | 0,05 | 0,08 | 0,2 | 0,3 |
| 40 | 63 | 0,06 | 0,1 | 0,25 | 0,4 |
Неуказанное радиальное биение — выбор по условиям
Берут больший диаметр рассматриваемого и базового элементов и более грубый квалитет их диаметров; база по п.4.3. Значения не подменяют явно заданную соосность концов 2IT13 / 2IT14.
| Диаметр свыше | До включ. | IT12 и точнее | IT13–14 | IT15–16 | IT17 |
|---|---|---|---|---|---|
| 0 | 3 | 0,05 | 0,12 | 0,2 | 0,3 |
| 3 | 10 | 0,06 | 0,16 | 0,25 | 0,4 |
| 10 | 18 | 0,08 | 0,2 | 0,3 | 0,5 |
| 18 | 30 | 0,1 | 0,25 | 0,4 | 0,6 |
| 30 | 50 | 0,12 | 0,3 | 0,5 | 0,8 |
Справочная масса
Справочная теоретическая масса 1000 стальных шпилек с основным (крупным) шагом, кг, по приложению соответствующего исполнения. Прочерк — масса в издании не указана. На мелкий или смешанный шаг значения не переносятся. Напечатанная масса не расширяет матрицу допустимых d×l. Коэффициенты приложения для иных материалов: алюминиевый сплав 0,356; бронза 0,970; латунь 1,080. Фактическая масса партии может отличаться.
Звёздочкой отмечены расхождения печатных значений; пояснения ниже. Эти значения сохранены по печатным страницам, а не исправлены по формуле. Это справочные значения; точную массу отгрузки уточняют.
Исполнение 1 — полное приложение (45 строки)
| l / d | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 0,273 | 0,468 | 0,729 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 12 | 0,323 | 0,545 | 0,84 | 1,625 | 2,845 | 4,516 | 9,44 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 14 | 0,36 | 0,596 | 0,916 | 1,769 | 3,092 | 4,875 | 10,08 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 16 | 0,409 | 0,674 | 1,016 | 1,945 | 3,339 | 5,123 | 10,5 | 18,54 | — | — | — | — | — | — | — | — | — | — | — | — |
| (18) | 0,459 | 0,751 | 1,127 | 2,1 | 3,586 | 5,476 | 11,13 | 19,54 | — | — | — | — | — | — | — | — | — | — | — | — |
| 20 | 0,508 | 0,828 | 1,238 | 2,297 | 3,834 | 5,829 | 11,77 | 20,55 | — | — | — | — | — | — | — | — | — | — | — | — |
| (22) | 0,557 | 0,905 | 1,349 | 2,495 | 4,142 | 6,273 | 12,56 | 21,78 | 34,81 | — | — | — | — | — | — | — | — | — | — | — |
| 25 | 0,631 | 1,02 | 1,515 | 2,791 | 4,604 | 6,848 | 13,59 | 23,4 | 36,77 | 54,21 | — | — | — | — | — | — | — | — | — | — |
| (28) | 0,705 | 1,136 | 1,682 | 3,086 | 5,067 | 7,514 | 14,62 | 25,02 | 39,11 | 57,41 | 82,85 | — | — | — | — | — | — | — | — | — |
| 30 | 0,754 | 1,213 | 1,793 | 3,284 | 5,375 | 7,957 | 15,26 | 26,03 | 40,57 | 59,4 | 85,51 | — | — | — | — | — | — | — | — | — |
| (32) | 0,804 | 1,29 | 1,904 | 3,481 | 5,683 | 8,401 | 16,05 | 27,03 | 42,02 | 61,38 | — | — | — | — | — | — | — | — | — | — |
| 35 | 0,878 | 1,405 | 2,07 | 3,777 | 6,146 | 9,067 | 17,23 | 28,65 | 44,37 | 64,58 | 91,49 | 120,5 | — | — | — | — | — | — | — | — |
| (38) | 0,952 | 1,521 | 2,237 | 4,073 | 6,608 | 9,733 | 18,42 | 30,5 | 46,72 | 67,78 | 95,73 | 125,8 | — | — | — | — | — | — | — | — |
| 40 | 1,001 | 1,598 | 2,348 | 4,27 | 6,916 | 10,18 | 19,21 | 31,74 | 48,16 | 69,77 | 98,4 | 129,1 | 170,4 | — | — | — | — | — | — | — |
| (42) | 1,05 | 1,675 | 2,459 | 4,468 | 7,225 | 10,62 | 20 | 32,97 | 49,94 | 71,76 | 101,1 | 132,4 | 174,6 | — | — | — | — | — | — | — |
| 45 | 1,124 | 1,791 | 2,625 | 4,763 | 7,687 | 11,29 | 21,18 | 34,82 | 52,6 | 74,96 | 105,3 | 137,7 | 181,2 | 232,5 | 284,9 | — | — | — | — | — |
| (48) | 1,198 | 1,907 | 2,792 | 5,059 | 8,15 | 11,95 | 22,36 | 36,67 | 55,27 | 78,58 | 109,1 | 142,3 | 187 | 239,7 | 293,3 | — | — | — | — | — |
| 50 | 1,248 | 1,984 | 2,903 | 5,257 | 8,458 | 12,4 | 23,15 | 37,9 | 57,04 | 81 | 112,2 | 146,3 | 192 | 245,7 | 300,4 | — | — | — | — | — |
| 55 | 1,371 | 2,176 | 3,18 | 5,75 | 9,228 | 13,51 | 25,13 | 40,98 | 61,48 | 87,04 | 120,1 | 154,9 | 202,8 | 258,9 | 316 | 429,9 | — | — | — | — |
| 60 | 1,494 | 2,369 | 3,458 | 6,243 | 9,999 | 14,62 | 27,1 | 44,07 | 65,92 | 93,08 | 128 | 164,9 | 213,6 | 272,2 | 331,5 | 449,8 | 580,1 | — | — | — |
| 65 | 1,618 | 2,562 | 3,735 | 6,736 | 10,77 | 15,73 | 29,07 | 47,15 | 70,36 | 99,12 | 135,9 | 174,9 | 225,9 | 285,4 | 347,1 | 469,8 | 604,6 | — | — | — |
| 70 | 1,741 | 2,754 | 4,012 | 7,23 | 11,54 | 16,84 | 31,04 | 50,23 | 74,8 | 105,2 | 143,8 | 184,9 | 238,2 | 300,3 | 362,6 | 489,8 | 629,1 | 994,6 | — | — |
| 75 | 1,864 | 2,947 | 4,289 | 7,723 | 12,31 | 17,94 | 33,02 | 53,32 | 79,24 | 111,2 | 151,7 | 194,9 | 250,6 | 315,2 | 380,4 | 508,5 | 652 | 1028 | — | — |
| 80 | 1,988 | 3,14 | 4,567 | 8,216 | 13,08 | 19,06 | 34,99 | 56,4 | 83,68 | 117,2 | 159,6 | 204,9 | 262,9 | 330,1 | 398,1 | 531 | 679,7 | 1068 | 1573 | 2198 |
| 85 | — | 3,332 | 4,845 | 8,709 | 13,85 | 20,16 | 36,96 | 59,48 | 88,12 | 123,3 | 167,4 | 214,9 | 275,2 | 345,1 | 415,9 | 553,4 | 702,6 | 1101 | 1619 | 2258 |
| 90 | — | 3,525 | 5,122 | 9,203 | 14,62 | 21,27 | 38,94 | 62,56 | 92,56 | 129,3 | 175,3 | 224,8 | 287,6 | 360 | 433,6 | 575,9 | 730,4 | 1134 | 1664 | 2318 |
| (95) | — | 3,718 | 5,4 | 9,696 | 15,39 | 22,38 | 40,91 | 65,65 | 96,99 | 135,4 | 183,2 | 234,8 | 299,9 | 374,9 | 451,4 | 598,4 | 758,1 | 1171 | 1714 | 2383 |
| 100 | — | 3,91 | 5,677 | 10,19 | 16,16 | 23,49 | 42,88 | 68,73 | 101,4 | 141,4 | 191,1 | 244,8 | 312,2 | 389,8 | 469,1 | 620,9 | 785,9 | 1208 | 1762 | 2445 |
| (105) | — | 4,103 | 5,954 | 10,68 | 16,94 | 24,6 | 44,86 | 71,81 | 105,9 | 147,5 | 199 | 254,8 | 324,5 | 404,7 | 486,9 | 643,3 | 813,6 | 1248 | 1809 | 2507 |
| 110 | — | 4,295 | 6,232 | 11,18 | 17,71 | 25,71 | 45,83 * | 74,89 | 110,3 | 153,5 | 205,9 * | 264,8 | 336,9 | 419,6 | 504,6 | 665,8 | 841,4 | 1287 | 1856 | 2568 |
| (115) | — | 4,488 | 6,509 | 11,67 | 18,48 | 26,82 | 48,8 | 77,98 | 114,8 | 159,5 | 214,8 | 274,8 | 349,2 | 434,6 | 522,4 | 688,3 | 869,1 | 1327 | 1910 | 2639 |
| 120 | — | 4,681 | 6,787 | 12,16 | 19,25 | 27,93 | 50,77 | 81,06 | 119,2 | 165,6 | 222,7 | 284,8 | 361,5 | 449,5 | 540,2 | 710,7 | 896,9 | 1367 | 1964 | 2692 |
| 130 | — | 5,066 | 7,342 | 13,15 | 20,79 | 30,15 | 54,72 | 87,22 | 128,1 | 177,7 | 238,4 | 304,8 | 385,2 * | 479,3 | 575,7 | 755,7 | 952,3 | 1447 | 2073 | 2830 |
| 140 | — | 5,452 | 7,897 | 14,13 | 22,33 | 32,37 | 58,66 | 93,39 | 136,9 | 189,8 | 254,3 | 324,7 | 410,8 | 509,2 | 611,2 | 800,6 | 1008 | 1527 | 2182 | 2972 |
| 150 | — | 5,837 | 8,451 | 15,12 | 23,87 | 34,59 | 62,61 | 99,56 | 145,8 | 201,8 | 270 | 344,7 | 435,5 | 539 | 646,7 | 845,6 | 1063 | 1607 | 2291 | 3114 |
| 160 | — | 6,222 | 9,006 | 16,11 | 25,41 | 36,81 | 66,56 | 105 | 153,7 | 212,6 | 284,4 | 362,6 | 457,9 | 566,3 | 678,9 | 885,8 | 1114 | 1680 | 2391 | 3245 |
| 170 | — | — | — | — | — | — | 70,5 | 111,2 | 162,6 | 224,7 | 300,1 | 382,6 | 482,5 | 596,2 | 714,4 | 931,7 | 1169 | 1760 | 2499 | 3387 |
| 180 | — | — | — | — | — | — | 74,45 | 117,4 | 171,5 | 236,8 | 315,9 | 402,6 | 507,2 | 626 | 749,9 | 976,7 | 1225 | 1840 | 2608 | 3529 |
| 190 | — | — | — | — | — | — | 78,39 | 123,5 | 180,4 | 248,9 | 331,7 | 422,5 | 531,9 | 635,8 | 785,4 | 1022 | 1280 | 1920 | 2717 | 3671 |
| 200 | — | — | — | — | — | — | 82,34 | 129,7 | 189,2 | 231 * | 347,5 | 442,5 | 556,5 | 685,7 | 820,9 | 1066 | 1336 | 2000 | 2826 | 3813 |
| 220 | — | — | — | — | — | — | — | — | 207 | 285,1 | 379,1 | 482,5 | 605,8 | 745,4 | 892 | 1156 | 1447 | 2160 | 3043 | 4098 |
| 240 | — | — | — | — | — | — | — | — | — | — | 407,57 | 518,85 | 655,2 | 805 | 963 | 1246 | 1558 | 2320 | 3261 | 4382 |
| 260 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 1336 | 1669 | 2479 | 3478 | 4666 |
| 280 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 2639 | 3696 | 4950 |
| 300 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 2799 | 3913 | 5234 |
Исполнение 2 — полное приложение (45 строки)
| l / d | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 0,261 | 0,451 | 0,706 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 12 | 0,299 | 0,511 | 0,794 | 1,554 | 2,722 | 4,315 | 8,95 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 14 | 0,336 | 0,571 | 0,882 | 1,704 | 2,97 | 4,674 | 9,59 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 16 | 0,373 | 0,631 | 0,97 | 1,859 | 3,216 | 4,939 | 10,19 | 18,07 | — | — | — | — | — | — | — | — | — | — | — | — |
| (18) | 0,41 | 0,691 | 1,058 | 2,014 | 3,463 | 5,291 | 10,83 | 19,08 | — | — | — | — | — | — | — | — | — | — | — | — |
| 20 | 0,448 | 0,751 | 1,147 | 2,168 | 3,71 | 5,644 | 11,46 | 20,08 | — | — | — | — | — | — | — | — | — | — | — | — |
| (22) | 0,485 | 0,811 | 1,235 | 2,323 | 3,958 | 5,997 | 12,1 | 21,09 | 33,69 | — | — | — | — | — | — | — | — | — | — | — |
| 25 | 0,541 | 0,901 | 1,367 | 2,556 | 4,329 | 6,526 | 13,05 | 22,59 | 35,63 | 52,69 | — | — | — | — | — | — | — | — | — | — |
| (28) | 0,597 | 0,991 | 1,492 | 2,788 | 4,7 | 7,055 | 14,01 | 24,1 | 37,81 | 55,67 | 79,94 | — | — | — | — | — | — | — | — | — |
| 30 | 0,634 | 1,052 | 1,687 * | 2,943 | 4,947 | 7,408 | 14,65 | 25,1 | 39,27 | 57,66 | 82,6 | — | — | — | — | — | — | — | — | — |
| (32) | 0,672 | 1,112 | 1,676 | 3,098 | 5,195 | 7,761 | 15,28 | 26,11 | 40,72 | 59,64 | — | — | — | — | — | — | — | — | — | — |
| 35 | 0,728 | 1,202 | 1,808 | 3,33 | 5,566 | 8,29 | 16,24 | 27,61 | 42,9 | 62,63 | 89,23 | 117,3 | — | — | — | — | — | — | — | — |
| (38) | 0,784 | 1,292 | 1,94 | 3,562 | 5,937 | 8,819 | 17,19 | 29,12 | 45,09 | 65,61 | 93,23 | 122,3 | — | — | — | — | — | — | — | — |
| 40 | 0,821 | 1,352 | 2,028 | 3,717 | 6,184 | 9,172 | 17,83 | 30,12 | 46,54 | 67,6 | 95,89 | 125,6 | 166,5 | — | — | — | — | — | — | — |
| (42) | 0,858 | 1,412 | 2,117 | 3,872 | 6,431 | 9,525 | 18,47 | 31,13 | 47,99 | 69,59 | 98,55 | 128,9 | 170,6 | — | — | — | — | — | — | — |
| 45 | 0,914 | 1,502 | 2,249 | 4,104 | 6,802 | 10,054 | 19,42 | 32,63 | 50,18 | 72,57 | 102,58 | 133,9 | 176,9 | 227,7 | 278,7 | — | — | — | — | — |
| (48) | 0,97 | 1,592 | 2,381 | 4,337 | 7,173 | 10,583 | 20,38 | 34,14 | 52,36 | 75,55 | 106,54 | 138,8 | 183,1 | 235,4 | 287,7 | — | — | — | — | — |
| 50 | 1,008 | 1,652 | 2,469 | 4,492 | 7,421 | 10,935 | 21,01 | 35,14 | 53,81 | 77,54 | 109,21 | 142,1 | 187,3 | 240,5 | 293,6 | — | — | — | — | — |
| 55 | 1,101 | 1,803 | 2,69 | 4,879 | 8,039 | 11,817 | 22,61 | 37,65 | 57,45 | 82,51 | 115,87 | 150,4 | 187,7 * | 253,3 | 308,6 | 421,5 | — | — | — | — |
| 60 | 1,194 | 1,953 | 2,91 | 5,266 | 8,658 | 12,699 | 24,2 | 40,16 | 61,08 | 87,48 | 122,52 | 158,6 | 208,1 | 266,1 | 323,6 | 440,9 | 568,5 | — | — | — |
| 65 | 1,287 | 2,103 | 3,131 | 5,653 | 9,276 | 13,581 | 25,79 | 42,67 | 64,72 | 92,45 | 129,18 | 166,9 | 218,5 | 278,9 | 338,6 | 460,2 | 592,2 | — | — | — |
| 70 | 1,381 | 2,253 | 3,351 | 6,04 | 9,894 | 14,463 | 27,38 | 45,18 | 68,35 | 97,42 | 135,84 | 175,2 | 228,9 | 291,7 | 353,6 | 479,5 | 615,9 | 976,3 | — | — |
| 75 | 1,474 | 2,403 | 3,572 | 6,428 | 10,513 | 15,345 | 28,97 | 47,69 | 71,99 | 102,39 | 142,5 | 183,4 | 239,3 | 304,5 | 368,6 | 498,9 | 639,9 * | 1010,7 | — | — |
| 80 | 1,567 | 2,554 | 3,792 | 6,815 | 11,131 | 16,227 | 30,57 | 50,2 | 75,63 | 107,36 | 149,16 | 191,7 | 249,7 | 317,3 | 383,5 | 518,2 | 663,2 | 1045 | 1543 | 2160 |
| 85 | — | 2,704 | 4,013 | 7,202 | 11,749 | 17,109 | 32,16 | 52,71 | 79,26 | 112,33 | 155,82 | 200 | 260,1 | 330 | 398,5 | 537,5 | 686,9 | 1079,4 | 1590 | 2222 |
| 90 | — | 2,854 | 4,233 | 7,589 | 12,368 | 17,991 | 33,75 | 55,22 | 82,9 | 117,3 | 162,48 | 208,2 | 270,5 | 342,8 | 413,5 | 556,9 | 710,6 | 1113,8 | 1637 | 2283 |
| (95) | — | 3,004 | 4,454 | 7,976 | 12,986 | 18,873 | 35,34 | 57,73 | 86,53 | 122,27 | 169,14 | 216,5 | 280,9 | 355,6 | 428,5 | 576,2 | 734,3 | 1148,2 | 1684 | 2345 |
| 100 | — | 3,155 | 4,674 | 8,364 | 13,605 | 19,754 | 36,93 | 60,24 | 90,17 | 127,24 | 175,8 * | 224,8 | 291,3 | 368,4 | 443,5 | 595,5 | 758 | 1182,5 | 1731 | 2407 |
| (105) | — | 3,305 | 4,895 | 8,751 | 14,223 | 20,636 | 38,53 | 62,75 | 93,81 | 132,21 | 182,45 | 233 | 301,7 | 381,2 | 458,5 | 614,9 | 781,7 | 1216,9 | 1779 | 2468 |
| 110 | — | 3,455 | 5,115 | 9,138 | 14,841 | 21,518 | 40,12 | 65,26 | 97,44 | 137,18 | 189,11 | 241,3 | 312,1 | 394 | 473,4 | 634,2 | 805,4 | 1251,3 | 1826 | 2530 |
| (115) | — | 3,605 | 5,336 | 9,525 | 15,46 | 22,4 | 41,71 | 67,77 | 101,08 | 142,15 | 195,77 | 249,5 | 322,5 | 406,8 | 488,4 | 653,6 | 829,1 | 1285,7 | 1873 | 2592 |
| 120 | — | 3,755 | 5,556 | 9,913 | 16,078 | 23,282 | 43,3 | 70,28 | 104,71 | 147,12 | 202,43 | 257,8 | 332,9 | 419,6 | 503,4 | 672,9 | 852,7 | 1320 | 1920 | 2653 |
| 130 | — | 4,056 | 5,997 | 10,687 | 17,315 | 25,046 | 46,49 | 75,31 | 111,98 | 157,06 | 215,75 | 274,3 | 353,7 | 445,2 | 533,4 | 711,6 | 900,1 | 1388,8 | 2014 | 2777 |
| 140 | — | 4,356 | 6,438 | 11,461 | 18,552 | 26,81 | 49,67 | 80,33 | 119,26 | 167 | 229,07 | 290,9 | 374,6 | 470,8 | 563,3 | 750,2 | 947,5 | 1457,5 | 2108 | 2900 |
| 150 | — | 4,657 | 6,879 | 12,236 | 19,789 | 28,573 | 52,85 | 85,35 | 126,53 | 176,94 | 242,38 | 307,4 | 395,4 | 496,3 | 593,3 | 788,9 | 994,9 | 1526,3 | 2202 | 3024 |
| 160 | — | 4,957 | 7,32 | 13,01 | 21,025 | 30,337 | 56,04 | 90,37 | 133,8 | 185,88 * | 255,7 | 323,9 | 416,2 | 521,9 | 623,3 | 827,6 | 1042,2 | 1595 | 2296 | 3147 |
| 170 | — | — | — | — | — | — | 59,22 | 95,39 | 141,07 | 196,83 | 269,02 | 340,4 | 437 | 547,5 | 653,2 | 866,2 | 1089,6 | 1663,8 | 2390 | 3271 |
| 180 | — | — | — | — | — | — | 62,4 | 100,41 | 148,34 | 206,77 | 282,34 | 357 | 457,8 | 573,1 | 683,2 | 904,9 | 1137 | 1732,5 | 2484 | 3394 |
| 190 | — | — | — | — | — | — | 65,59 | 105,43 | 155,62 | 216,71 | 295,66 | 373,5 | 478,6 | 598,7 | 713,1 | 943,6 | 1184,4 | 1801,3 | 2578 | 3517 |
| 200 | — | — | — | — | — | — | 68,77 | 110,45 | 162,89 | 226,65 | 308,97 | 390 | 499,4 | 624,3 | 743,1 | 982,3 | 1231,7 | 1870 | 2672 | 3641 |
| 220 | — | — | — | — | — | — | — | — | 177,43 | 246,58 | 335,61 | 423,1 | 541,2 | 675,4 | 803 | 1059,6 | 1326,5 | 2007,6 | 2861 | 3888 |
| 240 | — | — | — | — | — | — | — | — | — | — | 362,38 | 457,67 | 582,6 | 726,6 | 863 | 1136,9 | 1421,2 | 2145,1 | 3049 | 4134 |
| 260 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 1214,3 | 1516 | 2282,6 | 3237 | 4381 |
| 280 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 2420,1 | 3425 | 4628 |
| 300 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 2557,6 | 3613 | 4875 |
Замечания к напечатанным значениям массы
- Исп. 2, d = 16, l = 100: Приложение 2 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Массу для отгрузки уточняют; пересчёт по закономерности не выполнен.
- Исп. 2, d = 20, l = 55: Приложение 2 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Массу для отгрузки уточняют; пересчёт по закономерности не выполнен.
- Исп. 1, d = 8, l = 110: Приложение 1 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Массу для отгрузки уточняют; пересчёт по закономерности не выполнен.
- Исп. 1, d = 16, l = 110: Приложение 1 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Массу для отгрузки уточняют; пересчёт по закономерности не выполнен.
- Исп. 1, d = 20, l = 130: Приложение 1 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Массу для отгрузки уточняют; пересчёт по закономерности не выполнен.
- Исп. 1, d = 14, l = 200: Приложение 1 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Массу для отгрузки уточняют; пересчёт по закономерности не выполнен.
- Исп. 2, d = 3, l = 30: Приложение 2 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Массу для отгрузки уточняют; пересчёт по закономерности не выполнен.
- Исп. 2, d = 14, l = 160: Приложение 2 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Массу для отгрузки уточняют; пересчёт по закономерности не выполнен.
- Исп. 2, d = 30, l = 75: Приложение 2, PDF12: сохранено напечатанное 639,9; масса для отгрузки уточняется.
Обозначение и требования заказа
Пример М16–6g×120 означает основной (крупный) шаг, l = 120 мм без ввинчиваемого конца. Исполнение 1 не записывают; для исполнения 2 добавляют «2» перед М. Это часть обозначения: прочность, материал и покрытие задаются отдельно.
При разных концах дробь описывает в числителе ввинчиваемую резьбу, в знаменателе гаечную. В примере изменения №4: ввинчиваемый шаг 1,5 и поле 3p(2), гаечный основной (крупный) шаг 2 и поле 6g; основной (крупный) шаг в исправленном обозначении опущен. Это пример согласованной посадки, а не значение для любой заявки.
Передать размер в заявку
Подготовьте размер кнопкой выше, проверьте оба конца и подтвердите выбор. Геометрия не означает наличие.
Размер вне таблицы — отдельный запрос. Табличные варианты поставки не создаются автоматически.
Источники и редакция требований
Издательство стандартов, сентябрь 1983, изменения №1–3; отдельное изменение №4, ИУС 7-1988
Полные таблицы этого издания с изменением №4. l не включает ввинчиваемый конец. Класс точности, допуск резьбы и прочность — разные требования.
Справочник для сопоставления геометрии. В РФ применение ГОСТ 1759.1-82 в части требований заменено ГОСТ ISO 4759-1-2015; выбранная историческая база не подменяется автоматически современной. Редакцию требований к поставке согласуют отдельно.
Что изменило изменение №4
| Было | Стало | Поле / контроль |
|---|---|---|
| l₀, l₁; прежние подписи допусков | b, b₁; допуски по 1759.1-82 | symbols, rules; М16×120: l=120,b₁=32,b=38,Lобщ=152 |
| старое описание исполнения 2 | отдельный чертёж исполнения 2; d₂ приблизительный | execution; оба исполнения, смешанные P без единственного d₂ |
| область применения предыдущей редакции | четыре сочетания крупного/мелкого шага концов | pitch_stud, pitch_nut; M16: 2/2,1.5/1.5,2/1.5,1.5/2 |
| 1759-70; нет ссылок 27148/1759.1/1759.2 | 1759.0-87; 27148-86; 1759.1-82; 1759.2-82 | sources, rules; численные js/h/IT; не старые удалённые подписи |
| старые примеры обозначений | исполнения 1/2, поле 6g, исправленная дробь разных концов | designation, order; Пример разных концов: 3p(2) / 6g; требование пользователя 8g сохраняется |
| исходный численный сортамент | Добавлены X коротких шпилек и две длинные комбинации; b=16 для M5×18; дополнены оба приложения массы; исправлен основной (крупный) шаг M10 на 1,5 | matrix,masses,table1; M16×240: b57; масса407,57/362,38 |
- ГОСТ 22039-76 — Издательство стандартов, сентябрь 1983, изменения №1–3; отдельное изменение №4, ИУС 7-1988. Чертёж; таблицы 1–2 и приложения 1–2 полностью; изменение №4, PDF15–16. Проверено 2026-10-04.
- ГОСТ 22039-76 — Росстандарт: библиография и изменения. Библиография; изменения и поправки. Проверено 2026-10-04.
- ГОСТ 1759.1-82 — Стандартинформ, 2009; изменение № 1. Табл.1; табл.2, п.13 и примечания; пп.2.2–2.3, 3.1–3.2, 3.7–3.8, 3.12; приложение. Проверено 2026-10-04.
- ГОСТ 27148-86 — Стандартинформ, 2011. Пп.1–2, черт.1–6, табл.1 и приложение (наружная резьба). Проверено 2026-10-04.
- ГОСТ 24705-81 — Издание 1982. Основные размеры; средний диаметр d₂ = d − 0,649519053P. Проверено 2026-10-04.
- ГОСТ 1759.0-87 — Издание с изменениями № 1–2. Пп.1.1–1.2, 4.6; приложение 2, п.15. Проверено 2026-10-04.
- ГОСТ 19256-73 — Издательство стандартов, 1974. Пп.1–3; табл.1–2, поля 6g, основной (крупный)/мелкий шаг. Проверено 2026-10-04.
- ГОСТ 25346-89 — Издание с изменением № 1. Таблица 1; интервалы IT12–IT17. Проверено 2026-10-04.
- ГОСТ 25670-83 — Официальное переиздание, с.107–117 сборника; год переиздания в файле не указан; текст со ссылкой на ГОСТ 25346-89. Неуказанные предельные отклонения; средний класс по ссылке 1759.1, п.2.2. Проверено 2026-10-04.
- ГОСТ 25069-81 — Издание 1982. Пп.1.1–1.5, 2.1–2.2, 3.1–3.6, 4.1–4.4; табл.2 (PDF 6), табл.4 (PDF 9). Проверено 2026-10-04.
- ГОСТ 22039-76 — Нормативный скан; повторная сверка плохо читаемых цифр приложения 2. Приложение 2, PDF12 и14; контроль плохо читаемых значений d30/l75: 639,9 и d14/l160: 185,88. Проверено 2026-10-04.
