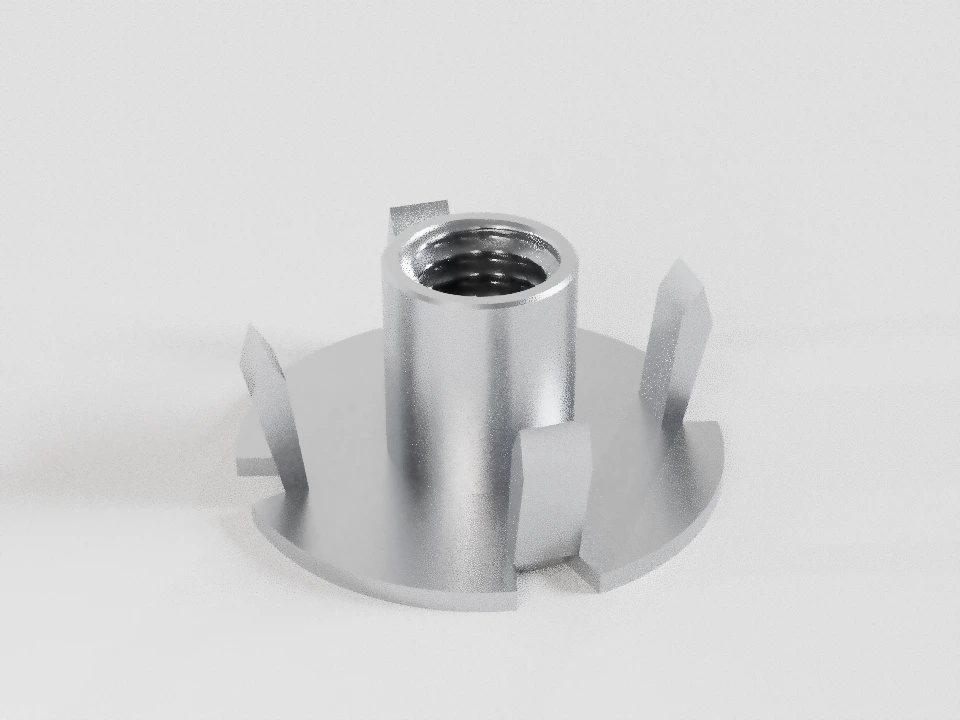

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

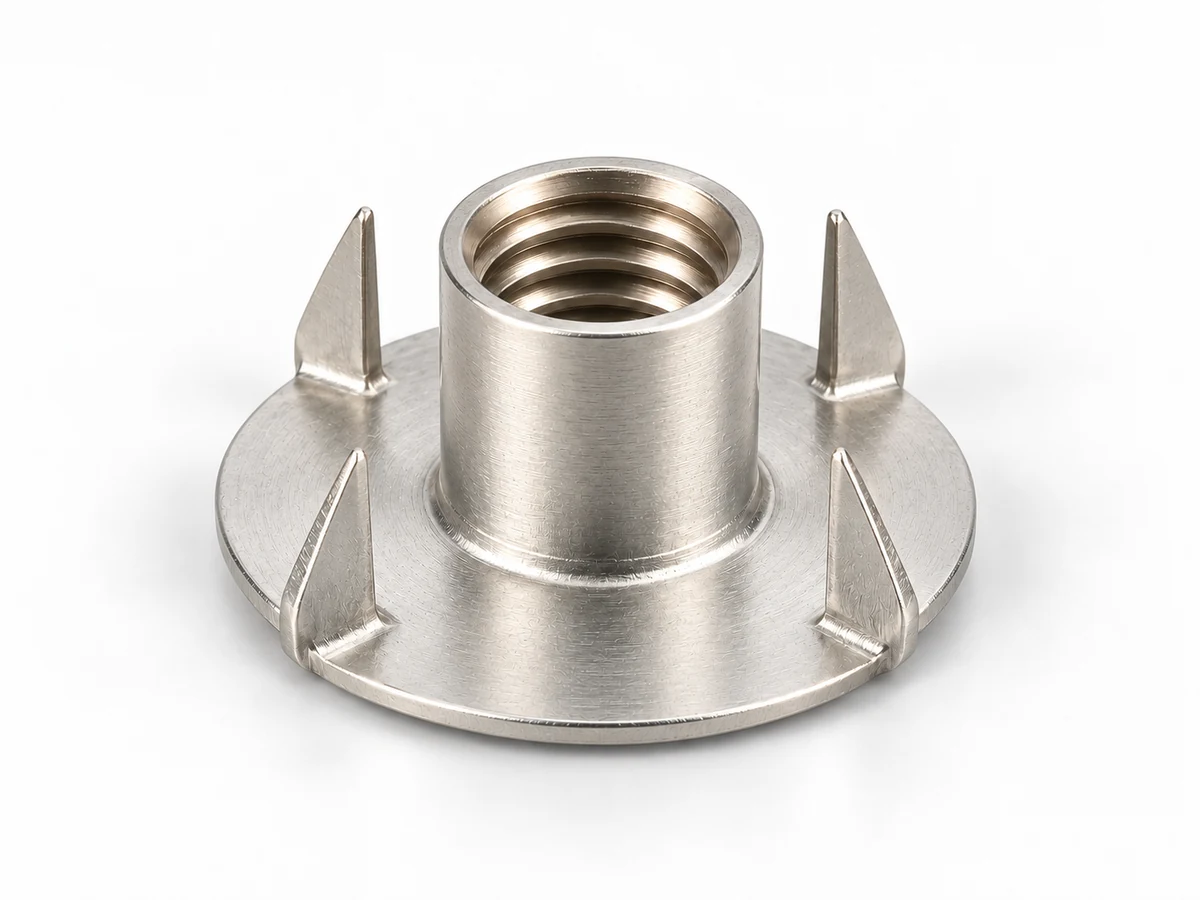

DIN 1624 — Врезные мебельные гайки с усиками
Каталожные врезные гайки М4–М10 с четырьмя усиками; для М6 и М8 предусмотрены два варианта высоты.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М6×1 DIN 1624 — рыночное обозначение
Гайка М6×1 DIN 1624 — рыночное обозначение
- Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
- Размерный ряд каталожный; отдельные требования уточняются.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 6 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Шаг резьбы | 1 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Наружный диаметр втулки | 7,3 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Полная высота втулки | 9 | — | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Высота усиков | 7 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Габарит фланца | 19 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Число усиков | 4 | — | — | — | шт. | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Внутренний диаметр резьбы | 4,917 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 5,35 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 6 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
Применение
Втулка с усиками
Втулка входит в подготовленное основание; усики удерживают фланец от проворота.
Проверить материал основания и выбранную высоту втулки. Универсальный диаметр отверстия по этой схеме не назначается.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
DIN 1624 — рыночное обозначение · точность Не установлена
Редакция не установлена
| d | Основной (крупный) P | Мелкие P | d₂ | l | a | b | n (шт.) |
|---|---|---|---|---|---|---|---|
| 4 | 0,7 | — | 5 | 6 | 5,5 | 15 | 4 |
| 5 | 0,8 | — | 6,3 | 8 | 5,5 | 17 | 4 |
| 6 | 1 | — | 7,3 | 9 | 7 | 19 | 4 |
| 8 | 1,25 | — | 9,7 | 11 | 7,5 | 22 | 4 |
| 10 | 1,5 | — | 11,9 | 13 | 10 | 25 | 4 |
| d | Основной (крупный) P | Мелкие P | d₂ | l | a | b | n (шт.) |
|---|---|---|---|---|---|---|---|
| 6 | 1 | — | 7,5 | 12 | 8,5 | 19 | 4 |
| 8 | 1,25 | — | 9,9 | 15 | 9,5 | 22 | 4 |
Выбрать строку DIN 1624 — рыночное обозначение
- d₂
- Наружный диаметр втулки.
- l
- Полная высота втулки.
- a
- Высота усиков.
- b
- Габарит фланца.
- n
- Число усиков.
Исполнения
- Основная высота втулки
- Удлинённая втулка М6/М8
Требования и конструкция
- Втулка вводится в подготовленное основание, усики препятствуют провороту; диаметр отверстия и допустимый материал основания задаются под конкретное изделие.
- DIN 1624 обозначает стандарт на стальную ленту и не является источником размеров этой гайки. Геометрия представлена по каталожному ряду.
- Для М6 и М8 сохранены обе высоты втулки и соответствующие им размеры усиков.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Редакция не установлена; Размерная таблица и схема.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
