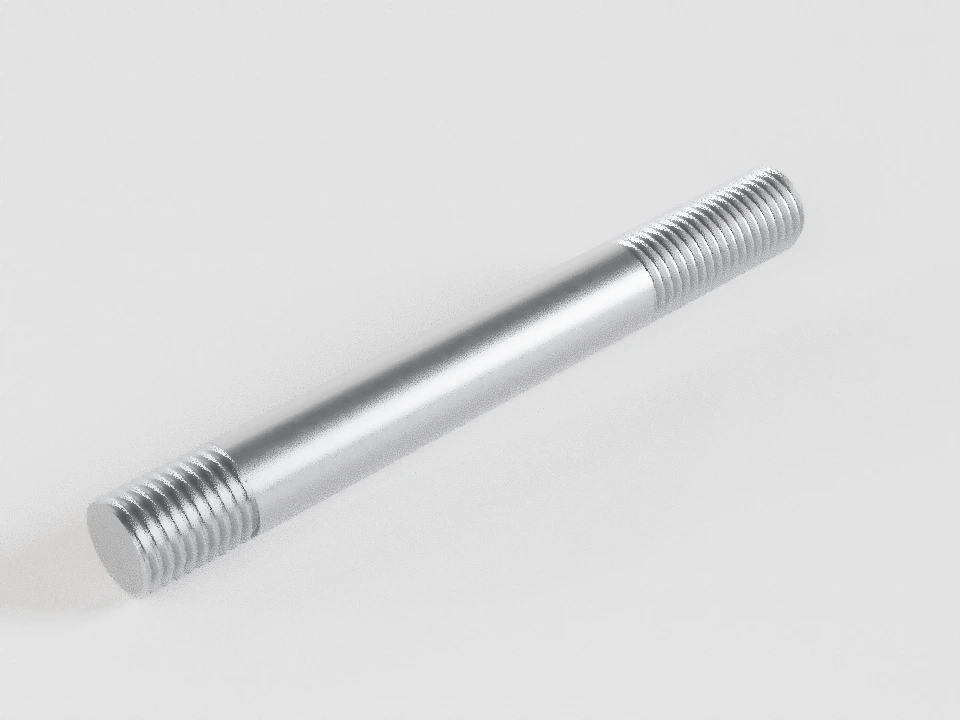

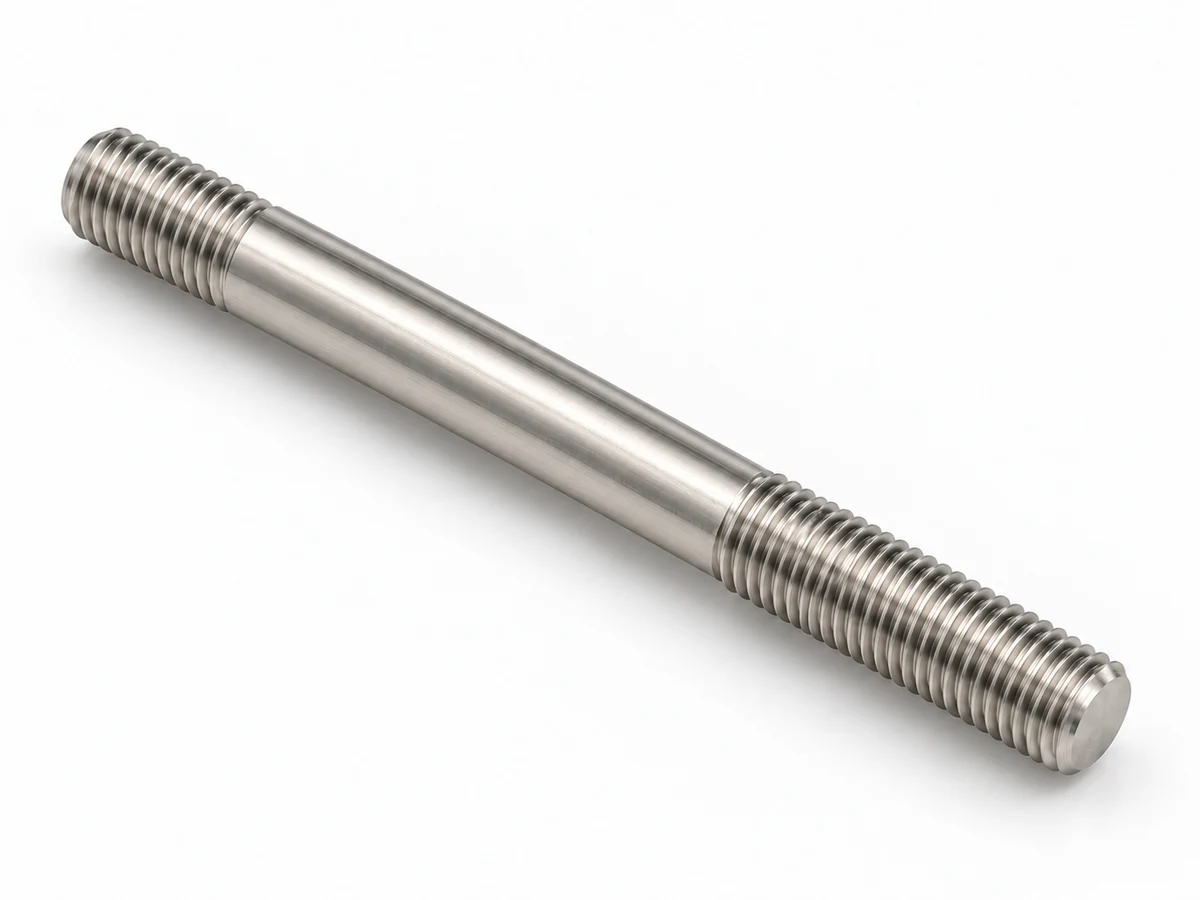

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Шпильки · геометрия и контроль
ГОСТ 22034-76
Шпильки с ввинчиваемым концом 1,25d, класс точности В
Длина l не включает ввинчиваемый конец b₁. Общая длина по номиналам: l + b₁.
Выбрать геометрию
Исходный пример М16×120, исполнение 1; выбор для просмотра.
P ввинчиваемого: 2 — основной (крупный); P гаечного: 2 — основной (крупный)
Увеличенные узлы и условия изображения
- Контур по номиналам; приблизительный средний диаметр остаётся приблизительным. Фаски и локальные переходы без численной базы не назначены.
- Пунктирные переходы используют предел x нормального сбега каждого конца. Точная форма зависит от технологии; l − b не выдана за чистую гладкую длину.
| Параметр | Значение | Основание |
|---|---|---|
| d / P, мм | 16 / 2 | Табл.1 |
| l, мм | 120; без ввинчиваемого конца | Чертёж, табл.2 |
| b₁, мм | 20 | Табл.1 |
| b, мм | 38 | Табл.2 |
| Lобщ по номиналам, мм | 140 | Расчёт l + b₁ |
| Масса 1000 шт., кг | 206,7 | Приложение 1; сталь, основной (крупный) шаг |
Полная матрица размеров
X — b = l − 0,5d − 2P; — — сочетание не задано. Число — табличный b. Скобки — применять не рекомендуется, но не запрещено. Масса не расширяет матрицу. Выберите ячейку; стрелки перемещают фокус, Enter выбирает.
| l ↓ / d → | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||
| 12 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||
| 14 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||
| 16 | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| (18) | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| 20 | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| (22) | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| 25 | — | — | — | — | — | — | — | — | — | — | ||||||||||
| (28) | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 30 | — | — | — | — | — | — | — | — | — | — | ||||||||||
| (32) | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 35 | — | — | — | — | — | — | — | — | ||||||||||||
| (38) | — | — | — | — | — | — | — | — | ||||||||||||
| 40 | — | — | — | — | — | — | — | |||||||||||||
| (42) | — | — | — | — | — | — | — | |||||||||||||
| 45 | — | — | — | — | — | |||||||||||||||
| (48) | — | — | — | — | — | |||||||||||||||
| 50 | — | — | — | — | — | |||||||||||||||
| 55 | — | — | — | — | ||||||||||||||||
| 60 | — | — | — | |||||||||||||||||
| 65 | — | — | — | |||||||||||||||||
| 70 | — | — | ||||||||||||||||||
| 75 | — | — | ||||||||||||||||||
| 80 | ||||||||||||||||||||
| 85 | — | |||||||||||||||||||
| 90 | — | |||||||||||||||||||
| (95) | — | |||||||||||||||||||
| 100 | — | |||||||||||||||||||
| (105) | — | |||||||||||||||||||
| 110 | — | |||||||||||||||||||
| (115) | — | |||||||||||||||||||
| 120 | — | |||||||||||||||||||
| 130 | — | |||||||||||||||||||
| 140 | — | |||||||||||||||||||
| 150 | — | |||||||||||||||||||
| 160 | — | |||||||||||||||||||
| 170 | — | — | — | — | — | — | ||||||||||||||
| 180 | — | — | — | — | — | — | ||||||||||||||
| 190 | — | — | — | — | — | — | ||||||||||||||
| 200 | — | — | — | — | — | — | ||||||||||||||
| 220 | — | — | — | — | — | — | — | — | ||||||||||||
| 240 | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| 260 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||
| 280 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||
| 300 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
Все диаметры, шаги и b₁ — таблица 1
| d | P основной (крупный) | P мелкий | d₁ | b₁ |
|---|---|---|---|---|
| 2 | 0,4 | — | 2 | 3 |
| 2,5 | 0,45 | — | 2,5 | 4 |
| 3 | 0,5 | — | 3 | 4 |
| 4 | 0,7 | — | 4 | 5 |
| 5 | 0,8 | — | 5 | 6,5 |
| 6 | 1 | — | 6 | 7,5 |
| 8 | 1,25 | 1 | 8 | 10 |
| 10 | 1,5 | 1,25 | 10 | 12 |
| 12 | 1,75 | 1,25 | 12 | 15 |
| (14) | 2 | 1,5 | 14 | 18 |
| 16 | 2 | 1,5 | 16 | 20 |
| (18) | 2,5 | 1,5 | 18 | 22 |
| 20 | 2,5 | 1,5 | 20 | 25 |
| (22) | 2,5 | 1,5 | 22 | 28 |
| 24 | 3 | 2 | 24 | 30 |
| (27) | 3 | 2 | 27 | 35 |
| 30 | 3,5 | 2 | 30 | 38 |
| 36 | 4 | 3 | 36 | 45 |
| 42 | 4,5 | 3 | 42 | 52 |
| 48 | 5 | 3 | 48 | 60 |
Схемы обоих исполнений
P ввинчиваемого: 2 — основной (крупный); P гаечного: 2 — основной (крупный)
Увеличенные узлы и условия изображения
- Контур по номиналам; приблизительный средний диаметр остаётся приблизительным. Фаски и локальные переходы без численной базы не назначены.
- Пунктирные переходы используют предел x нормального сбега каждого конца. Точная форма зависит от технологии; l − b не выдана за чистую гладкую длину.
P ввинчиваемого: 2 — основной (крупный); P гаечного: 2 — основной (крупный)
Увеличенные узлы и условия изображения
- Контур по номиналам; приблизительный средний диаметр остаётся приблизительным. Фаски и локальные переходы без численной базы не назначены.
- Пунктирные переходы используют предел x нормального сбега каждого конца. Точная форма зависит от технологии; l − b не выдана за чистую гладкую длину.
Сравнить шпильки семейства
До трёх стандартов. Только точные табличные сочетания; ближайшие размеры не подставляются. Сравнение не подтверждает взаимозаменяемость.
Для сравнения выбранного размера включите JavaScript.
Допуски, переходы и контроль
Две разные длины
l отсчитывают от границы ввинчиваемого конца до гаечного торца. b₁ берут из таблицы 1. Lобщ = l + b₁ — расчётная номинальная длина между торцами, отдельной строки сортамента нет. Пределы l и b₁ приведены раздельно; допуск общей длины без анализа размерной цепи не назначается. l − b — расстояние между границами полной резьбы, не точная длина гладкого цилиндра: сбеги не вычтены.
Источник: Чертёж и табл.1–2
Что означает X
Только в ячейках X: b = l − 0,5d − 2P. Это не сплошная резьба из ГОСТ 22042/22043. При разных шагах на концах примечание не уточняет, какой P подставлять; численное b для такого случая не выдаётся без согласования. Числовые ячейки и прочерки формулой не заменяются.
Источник: Табл.2, прим.2
Шаг и допуск каждого конца
Разрешены основной (крупный) и мелкий шаг на обоих концах и оба сочетания разных шагов. Базовое поле наружной резьбы 6g определяется ссылочными требованиями ГОСТ 1759.1, а класс А/В относится к точности изделия. Ввинчиваемая резьба с натягом по ГОСТ 4608-81 требует соглашения; сортировочную группу маркируют на гаечном торце. Выбранное заказчиком поле, включая 8g, сохраняется как отдельное требование и не объявляется автоматически нормативным.
Источник: Пп.1, 3, 6 с изменением №4
Исполнения и диаметр стержня
Исполнение 1: d₁ = d, h13 для А / h14 для В. Исполнение 2: d₂ приблизительно равен среднему диаметру резьбы. d − 0,649519053P показывает базовый средний диаметр, но не задаёт точный допуск. При разных P правило выбора единственного d₂ в рассмотренном тексте не установлено; требуется уточнить чертёж. Накатывание без редуцирования — отдельное технологическое условие по ГОСТ 19256, не автоматическое свойство исполнения 2.
Источник: Табл.2, п.13; чертёж основного стандарта
Предельные размеры и контроль
l: js15 (А), js17 (В). b₁: js16 (А), js17 (В). b: 0…+2P гаечного конца; для смешанного шага и X сначала нужно определить номинал b. Соосность осей концов: диаметральный допуск 2IT13 (А), 2IT14 (В) по номинальному d. База — только гладкая либо только резьбовая поверхность длиной d; при коротком гладком участке допускается уменьшение базы до 3P. Условные неуказанные отклонения не заменяют явные.
Источник: Табл.2, п.13; примечания; приложение
Переходы и выход резьбы
Сбег x и недорез a выбирают для шага соответствующего конца. Нормальный недорез — класс А, длинный — В; короткий допускается при технической необходимости. Проточка не предполагается автоматически. Числа проточки применяют лишь при наличии такого условия на чертеже; размеры фаски и угол не назначаются по внешнему виду схемы.
Источник: Табл.1, примечания; черт.1–6
Измерение длины и резьбы
Длину контролируют по обозначенным на нормативном чертеже базам. Контроль длины полной резьбы учитывает требования стандарта к резьбовым калибрам и измерению на концах; видимая линия сбега не заменяет базу измерения. Схема на странице условная, не рабочий чертёж.
Источник: Пп.3.7–3.8, 3.12
Сбег, недорез, нормальная проточка
Размеры ниже относятся к выбранному шагу, а наличие проточки и вид выхода требуют выбора условия. d_g = d − Δ; d_g: h12 при d ≤ 3, иначе h13. r — радиус проточки.
| P | x норм. max | x корот. max | a норм. max | a корот. max | a длин. max | Δ для d_g | g₁ min | g₂ max | r |
|---|---|---|---|---|---|---|---|---|---|
| 0,4 | 1 | 0,5 | 1,2 | 0,8 | 1,6 | 0,7 | 0,6 | 1,2 | 0,2 |
| 0,45 | 1,1 | 0,6 | 1,35 | 0,9 | 1,8 | 0,7 | 0,7 | 1,35 | 0,2 |
| 0,5 | 1,25 | 0,7 | 1,5 | 1 | 2 | 0,8 | 0,8 | 1,5 | 0,2 |
| 0,7 | 1,75 | 0,9 | 2,1 | 1,4 | 2,8 | 1,1 | 1,1 | 2,1 | 0,4 |
| 0,8 | 2 | 1 | 2,4 | 1,6 | 3,2 | 1,3 | 1,3 | 2,4 | 0,4 |
| 1 | 2,5 | 1,25 | 3 | 2 | 4 | 1,6 | 1,6 | 3 | 0,6 |
| 1,25 | 3,2 | 1,6 | 3,75 | 2,5 | 5 | 2 | 2 | 3,75 | 0,6 |
| 1,5 | 3,8 | 1,9 | 4,5 | 3 | 6 | 2,3 | 2,5 | 4,5 | 0,8 |
| 1,75 | 4,3 | 2,2 | 5,25 | 3,5 | 7 | 2,6 | 3 | 5,25 | 1 |
| 2 | 5 | 2,5 | 6 | 4 | 8 | 3 | 3,4 | 6 | 1 |
| 2,5 | 6,3 | 3,2 | 7,5 | 5 | 10 | 3,6 | 4,4 | 7,5 | 1,2 |
| 3 | 7,5 | 3,8 | 9 | 6 | 12 | 4,4 | 5,2 | 9 | 1,6 |
| 3,5 | 9 | 4,5 | 10,5 | 7 | 14 | 5 | 6,2 | 10,5 | 1,6 |
| 4 | 10 | 5 | 12 | 8 | 16 | 5,7 | 7 | 12 | 2 |
| 4,5 | 11 | 5,5 | 13,5 | 9 | 18 | 6,4 | 8 | 13,5 | 2 |
| 5 | 12,5 | 6,3 | 15 | 10 | 20 | 7 | 9 | 15 | 2,5 |
Альтернативные проточки: узкая и широкая
| P | Узкая g₁ min | Узкая g₂ max | Широкая g₁ min | Широкая g₂ max |
|---|---|---|---|---|
| 0,4 | 0,5 | 1 | 0,8 | 1,4 |
| 0,45 | 0,5 | 1,1 | 1 | 1,6 |
| 0,5 | 0,5 | 1,25 | 1,1 | 1,75 |
| 0,7 | 0,8 | 1,75 | 1,5 | 2,45 |
| 0,8 | 0,9 | 2 | 1,7 | 2,8 |
| 1 | 1,1 | 2,5 | 2,1 | 3,5 |
| 1,25 | 1,5 | 3,2 | 2,7 | 4,4 |
| 1,5 | 1,8 | 3,8 | 3,2 | 5,2 |
| 1,75 | 2,1 | 4,3 | 3,9 | 6,1 |
| 2 | 2,5 | 5 | 4,5 | 7 |
| 2,5 | 3,2 | 6,3 | 5,6 | 8,7 |
| 3 | 3,7 | 7,5 | 6,7 | 10,5 |
| 3,5 | 4,7 | 9 | 7,7 | 12 |
| 4 | 5 | 10 | 9 | 14 |
| 4,5 | 5,5 | 11 | 10,5 | 16 |
| 5 | 6,5 | 12,5 | 11,5 | 17,5 |
Стержни под накатывание без редуцирования — условная таблица 6g
Эти номиналы и отклонения применяются при указанном технологическом условии, а не назначаются автоматически любому исполнению 2. Издание ГОСТ 19256-73, 1974.
| d | P | Номинал | Нижнее откл. | Верхнее откл. | Предел min | Предел max |
|---|---|---|---|---|---|---|
| 2 | 0,4 | 1,71 | -0,04 | 0 | 1,67 | 1,71 |
| 2,5 | 0,45 | 2,18 | -0,05 | 0 | 2,13 | 2,18 |
| 3 | 0,5 | 2,65 | -0,05 | 0 | 2,6 | 2,65 |
| 4 | 0,7 | 3,52 | -0,06 | 0 | 3,46 | 3,52 |
| 5 | 0,8 | 4,45 | -0,06 | 0 | 4,39 | 4,45 |
| 6 | 1 | 5,32 | -0,07 | 0 | 5,25 | 5,32 |
| 8 | 1,25 | 7,15 | -0,07 | 0 | 7,08 | 7,15 |
| 10 | 1,5 | 8,99 | -0,08 | 0 | 8,91 | 8,99 |
| 12 | 1,75 | 10,83 | -0,09 | 0 | 10,74 | 10,83 |
| 14 | 2 | 12,66 | -0,1 | 0 | 12,56 | 12,66 |
| 16 | 2 | 14,66 | -0,1 | 0 | 14,56 | 14,66 |
| 18 | 2,5 | 16,31 | -0,1 | 0 | 16,21 | 16,31 |
| 20 | 2,5 | 18,31 | -0,1 | 0 | 18,21 | 18,31 |
| 22 | 2,5 | 20,31 | -0,1 | 0 | 20,21 | 20,31 |
| 24 | 3 | 22 | -0,13 | 0 | 21,87 | 22 |
| 27 | 3 | 25 | -0,13 | 0 | 24,87 | 25 |
| 30 | 3,5 | 27,68 | -0,13 | 0 | 27,55 | 27,68 |
| 36 | 4 | 33,35 | -0,13 | 0 | 33,22 | 33,35 |
| 42 | 4,5 | 39,05 | -0,14 | 0 | 38,91 | 39,05 |
| 48 | 5 | 44,7 | -0,15 | 0 | 44,55 | 44,7 |
| 8 | 1 | 7,28 | -0,07 | 0 | 7,21 | 7,28 |
| 10 | 1,25 | 9,11 | -0,07 | 0 | 9,04 | 9,11 |
| 12 | 1,25 | 11,11 | -0,08 | 0 | 11,03 | 11,11 |
| 14 | 1,5 | 12,98 | -0,09 | 0 | 12,89 | 12,98 |
| 16 | 1,5 | 14,98 | -0,09 | 0 | 14,89 | 14,98 |
| 18 | 1,5 | 16,98 | -0,09 | 0 | 16,89 | 16,98 |
| 20 | 1,5 | 18,98 | -0,09 | 0 | 18,89 | 18,98 |
| 22 | 1,5 | 20,98 | -0,09 | 0 | 20,89 | 20,98 |
| 24 | 2 | 22,66 | -0,11 | 0 | 22,55 | 22,66 |
| 27 | 2 | 25,66 | -0,11 | 0 | 25,55 | 25,66 |
| 30 | 2 | 28,67 | -0,11 | 0 | 28,56 | 28,67 |
| 36 | 3 | 33,98 | -0,13 | 0 | 33,85 | 33,98 |
| 42 | 3 | 39 | -0,13 | 0 | 38,87 | 39 |
| 48 | 3 | 45,99 | -0,14 | 0 | 45,85 | 45,99 |
Численные IT и неуказанные отклонения
Интервалы: свыше нижней границы до верхней включительно. IT здесь в миллиметрах. h: −IT…0; js: −IT/2…+IT/2.
| Свыше | До включ. | IT12 | IT13 | IT14 | IT15 | IT16 | IT17 |
|---|---|---|---|---|---|---|---|
| 0 | 3 | 0,1 | 0,14 | 0,25 | 0,4 | 0,6 | 1 |
| 3 | 6 | 0,12 | 0,18 | 0,3 | 0,48 | 0,75 | 1,2 |
| 6 | 10 | 0,15 | 0,22 | 0,36 | 0,58 | 0,9 | 1,5 |
| 10 | 18 | 0,18 | 0,27 | 0,43 | 0,7 | 1,1 | 1,8 |
| 18 | 30 | 0,21 | 0,33 | 0,52 | 0,84 | 1,3 | 2,1 |
| 30 | 50 | 0,25 | 0,39 | 0,62 | 1 | 1,6 | 2,5 |
| 50 | 80 | 0,3 | 0,46 | 0,74 | 1,2 | 1,9 | 3 |
| 80 | 120 | 0,35 | 0,54 | 0,87 | 1,4 | 2,2 | 3,5 |
| 120 | 180 | 0,4 | 0,63 | 1 | 1,6 | 2,5 | 4 |
| 180 | 250 | 0,46 | 0,72 | 1,15 | 1,85 | 2,9 | 4,6 |
| 250 | 315 | 0,52 | 0,81 | 1,3 | 2,1 | 3,2 | 5,2 |
| 315 | 400 | 0,57 | 0,89 | 1,4 | 2,3 | 3,6 | 5,7 |
| 400 | 500 | 0,63 | 0,97 | 1,55 | 2,5 | 4 | 6,3 |
Неуказанные линейные размеры — средний класс
| Свыше | До включ. | ±t₂/2 | t₂ (односторонний) |
|---|---|---|---|
| 0,5 | 3 | 0,1 | 0,2 |
| 3 | 6 | 0,1 | 0,2 |
| 6 | 30 | 0,2 | 0,4 |
| 30 | 120 | 0,3 | 0,6 |
| 120 | 315 | 0,5 | 1 |
| 315 | 1000 | 0,8 | 1,6 |
Неуказанные отклонения фасок и радиусов
| Нижняя граница | До включ. | Отклонение ± |
|---|---|---|
| 0,3 | 1 | 0,1 |
| 1 | 3 | 0,2 |
| 3 | 6 | 0,3 |
| 6 | 30 | 0,5 |
| 30 | 120 | 1 |
| 120 | 315 | 2 |
| 315 | 1000 | 4 |
| Меньшая сторона свыше, мм | До включ., мм | Отклонение ±, угл. мин |
|---|---|---|
| 0 | 10 | 60 |
| 10 | 40 | 30 |
| 40 | 160 | 20 |
| 160 | 630 | 10 |
| 630 | 2500 | 5 |
Неуказанное торцовое биение — выбор по условиям
Интервал определяется диаметром торца, столбец — квалитетом осевого размера, определяющего положение торца. При нескольких определяющих размерах берут более точный. База по п.4.3. Таблица не отменяет явно нормированную соосность концов.
| d свыше | До включ. | IT12 и точнее | IT13–14 | IT15–16 | IT17 |
|---|---|---|---|---|---|
| 0 | 10 | 0,025 | 0,04 | 0,1 | 0,16 |
| 10 | 16 | 0,03 | 0,05 | 0,12 | 0,2 |
| 16 | 25 | 0,04 | 0,06 | 0,16 | 0,25 |
| 25 | 40 | 0,05 | 0,08 | 0,2 | 0,3 |
| 40 | 63 | 0,06 | 0,1 | 0,25 | 0,4 |
Неуказанное радиальное биение — выбор по условиям
Берут больший диаметр рассматриваемого и базового элементов и более грубый квалитет их диаметров; база по п.4.3. Значения не подменяют явно заданную соосность концов 2IT13 / 2IT14.
| Диаметр свыше | До включ. | IT12 и точнее | IT13–14 | IT15–16 | IT17 |
|---|---|---|---|---|---|
| 0 | 3 | 0,05 | 0,12 | 0,2 | 0,3 |
| 3 | 10 | 0,06 | 0,16 | 0,25 | 0,4 |
| 10 | 18 | 0,08 | 0,2 | 0,3 | 0,5 |
| 18 | 30 | 0,1 | 0,25 | 0,4 | 0,6 |
| 30 | 50 | 0,12 | 0,3 | 0,5 | 0,8 |
Справочная масса
Справочная теоретическая масса 1000 стальных шпилек с основным (крупным) шагом, кг, по приложению соответствующего исполнения. Прочерк — масса в издании не указана. На мелкий или смешанный шаг значения не переносятся. Напечатанная масса не расширяет матрицу допустимых d×l. Коэффициенты приложения для иных материалов: алюминиевый сплав 0,356; бронза 0,970; латунь 1,080. Фактическая масса партии может отличаться.
Звёздочкой отмечены расхождения печатных значений; пояснения ниже. Эти значения сохранены по печатным страницам, а не исправлены по формуле. Это справочные значения; точную массу отгрузки уточняют.
Исполнение 1 — полное приложение (45 строки)
| l / d | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 0,255 | 0,438 | 0,64 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 12 | 0,304 | 0,515 | 0,751 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 14 | 0,341 | 0,566 | 0,828 | 1,536 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 16 | 0,391 | 0,644 | 0,928 | 1,712 | 2,906 | 4,329 | 8,586 | 14,52 | — | — | — | — | — | — | — | — | — | — | — | — |
| (18) | 0,44 | 0,721 | 1,039 | 1,868 | 3,153 | 4,682 | 9,223 | 15,52 | — | — | — | — | — | — | — | — | — | — | — | — |
| 20 | 0,489 | 0,798 | 1,15 | 2,065 | 3,401 | 5,035 | 9,861 | 16,53 | — | — | — | — | — | — | — | — | — | — | — | — |
| (22) | 0,539 | 0,875 | 1,261 | 2,262 | 3,709 | 5,479 | 10,65 | 17,76 | — | — | — | — | — | — | — | — | — | — | — | — |
| 25 | 0,613 | 0,99 | 1,427 | 2,558 | 4,171 | 6,054 | 11,68 | 19,38 | 30,22 | 44,26 | — | — | — | — | — | — | — | — | — | — |
| (28) | 0,687 | 1,106 | 1,594 | 2,854 | 4,634 | 6,719 | 12,71 | 21 | 32,57 | 47,46 | — | — | — | — | — | — | — | — | — | — |
| 30 | 0,736 | 1,183 | 1,705 | 3,051 | 4,942 | 7,163 | 13,35 | 22,01 | 34,02 | 49,45 | — | — | — | — | — | — | — | — | — | — |
| (32) | 0,785 | 1,26 | 1,816 | 3,249 | 5,25 | 7,607 | 14,14 | 23,01 | 35,48 | 51,44 | — | — | — | — | — | — | — | — | — | — |
| 35 | 0,859 | 1,376 | 1,982 | 3,544 | 5,713 | 8,273 | 15,32 | 24,64 | 37,82 | 54,64 | 75,5 | 97,34 | — | — | — | — | — | — | — | — |
| (38) | 0,933 | 1,491 | 2,149 | 3,84 | 6,175 | 8,939 | 16,51 | 26,48 | 40,16 | 57,83 | 79,74 | 102,6 | — | — | — | — | — | — | — | — |
| 40 | 0,982 | 1,568 | 2,26 | 4,038 | 6,483 | 9,383 | 17,3 | 27,72 | 41,62 | 59,82 | 82,41 | 106 | 139,2 | — | — | — | — | — | — | — |
| (42) | 1,032 | 1,645 | 2,371 | 4,235 | 6,792 | 9,827 | 18,08 | 28,95 | 43,39 | 61,81 | 85,07 | 109,3 | 143,3 | — | — | — | — | — | — | — |
| 45 | 1,106 | 1,761 | 2,537 | 4,531 | 7,254 | 10,49 | 19,27 | 30,8 | 46,06 | 65,09 | 89,31 | 114,6 | 150 | 191,5 | 230,9 | — | — | — | — | — |
| (48) | 1,18 | 1,877 | 2,703 | 4,827 | 7,716 | 11,16 | 20,45 | 32,65 | 48,72 | 68,64 | 93,06 | 119,2 | 155,8 | 198,8 | 239,4 | — | — | — | — | — |
| 50 | 1,229 | 1,954 | 2,814 | 5,024 | 8,025 | 11,6 | 21,24 | 33,88 | 50,5 | 71,05 | 96,22 | 123,2 | 160,8 | 204,8 | 246,5 | — | — | — | — | — |
| 55 | 1,352 | 2,146 | 3,092 | 5,517 | 8,795 | 12,71 | 23,21 | 36,97 | 54,93 | 77,09 | 104,1 | 131,8 | 171,5 | 218 | 262 | 356,3 | — | — | — | — |
| 60 | 1,476 | 2,339 | 3,369 | 6,011 | 9,566 | 13,82 | 25,19 | 40,05 | 59,37 | 83,14 | 112 | 141,8 | 182,3 | 231,2 | 277,6 | 376,3 | 475,8 | — | — | — |
| 65 | 1,599 | 2,532 | 3,647 | 6,504 | 10,34 | 14,93 | 27,16 | 43,13 | 63,81 | 89,18 | 119,9 | 151,8 | 194,7 | 244,4 | 293,1 | 396,3 | 500,3 | — | — | — |
| 70 | 1,722 | 2,724 | 3,924 | 6,997 | 11,11 | 16,04 | 29,13 | 46,21 | 68,25 | 95,22 | 127,8 | 161,7 | 207 | 259,3 | 308,6 | 416,3 | 524,8 | 808,8 | — | — |
| 75 | 1,846 | 2,917 | 4,202 * | 7,49 | 11,88 | 17,15 | 31,11 | 49,3 | 72,69 | 101,3 | 135,7 | 171,7 | 219,3 | 274,3 | 326,4 | 435 | 547,7 | 842,1 | — | — |
| 80 | 1,969 | 3,11 | 4,479 | 7,984 | 12,65 | 18,26 | 33,08 | 52,38 | 77,13 | 107,3 | 143,6 | 181,7 | 231,7 | 289,2 | 344,2 | 457,4 | 575,5 | 882,1 | 1272 | 1766 |
| 85 | — | 3,302 | 4,756 | 8,477 | 13,42 | 19,37 | 35,05 | 55,46 | 81,57 | 113,3 | 151,5 | 191,7 | 244 | 304,1 | 361,9 | 479,9 | 598,4 | 915,3 | 1318 | 1826 |
| 90 | — | 3,495 | 5,034 | 8,97 | 14,19 | 20,48 | 37,02 | 58,54 | 86,01 | 119,4 | 159,4 | 201,7 | 256,3 | 319 | 379,7 | 502,4 | 626,1 | 948,6 | 1363 | 1886 |
| (95) | — | 3,688 | 5,311 | 9,463 | 14,96 | 21,59 | 39 | 61,63 | 90,45 | 125,4 | 167,2 | 211,7 | 268,7 | 333,9 | 397,4 | 524,9 | 653,8 | 985,2 | 1413 | 1951 |
| 100 | — | 3,88 | 5,589 | 9,956 | 15,73 | 22,7 | 40,97 | 64,71 | 94,89 | 131,5 | 175,1 | 221,7 | 281 | 348,9 | 415,2 | 547,3 | 681,6 | 1022 | 1460 | 2013 |
| (105) | — | 4,073 | 5,866 | 10,45 | 16,5 | 23,81 | 42,94 | 67,79 | 99,32 | 137,5 | 183 | 231,7 | 293,3 | 363,8 | 432,9 | 569,8 | 709,3 | 1062 | 1507 | 2074 |
| 110 | — | 4,266 | 6,144 | 10,94 | 17,27 | 24,92 | 44,92 | 70,88 | 103,8 | 143,6 | 190,9 | 241,6 | 305,6 | 378,7 | 450,7 | 592,3 | 737,1 | 1102 | 1554 | 2136 |
| (115) | — | 4,458 | 6,421 | 11,44 | 18,04 | 26,03 | 46,89 | 73,96 | 108,2 | 149,6 | 198,8 | 251,6 | 318 | 393,6 | 468,4 | 614,8 | 764,8 | 1142 | 1609 | 2207 |
| 120 | — | 4,651 | 6,699 | 11,93 | 18,81 | 27,14 | 48,86 | 77,04 | 112,6 | 155,6 | 206,7 | 261,6 | 330,3 | 408,5 | 486,2 | 637,2 | 792,6 | 1182 | 1663 | 2260 |
| 130 | — | 5,036 | 7,253 | 12,92 | 20,36 | 29,36 | 52,81 | 83,21 | 121,5 | 167,7 | 222,5 | 281,6 | 355 | 438,4 | 521,7 | 682,2 | 848,1 | 1262 | 1772 | 2398 |
| 140 | — | 5,422 | 7,808 | 13,9 | 21,9 | 31,58 | 56,75 * | 89,37 | 130,4 | 179,8 | 238,3 | 301,6 | 379,6 | 468,2 | 557,2 | 727,1 | 903,6 | 1341 | 1881 | 2540 |
| 150 | — | 5,807 | 9,363 * | 14,89 | 23,44 | 33,8 | 60,7 | 95,54 | 139,3 | 191,9 | 254,1 | 321,6 | 404,3 | 498,1 | 592,7 | 772,1 | 959 | 1421 | 1989 | 2682 |
| 160 | — | 6,192 | 8,918 | 15,88 | 24,98 | 36,02 | 64,65 | 101 | 147,2 | 202,7 | 268,4 | 339,5 | 546,6 * | 525,4 | 624,9 | 813,3 | 1010 | 1495 | 2089 | 2813 |
| 170 | — | — | — | — | — | — | 68,59 | 107,2 | 156,1 | 214,8 | 284,1 | 359,4 | 451,3 | 555,2 | 660,4 | 858,2 | 1065 | 1574 | 2198 | 2955 |
| 180 | — | — | — | — | — | — | 72,54 | 113,3 | 164,9 | 226,9 | 299,9 | 379,4 | 476 | 585 | 696 | 903,2 | 1121 | 1654 | 2307 | 3097 |
| 190 | — | — | — | — | — | — | 76,48 | 119,5 | 173,8 | 238,9 | 315,7 | 399,4 | 500,6 | 614,9 | 731,5 | 948,1 | 1176 | 1734 | 2416 | 3239 |
| 200 | — | — | — | — | — | — | 80,43 | 125,7 | 182,7 | 251 | 331,5 | 419,4 | 525,3 | 644,7 | 767 | 993 | 1232 | 1814 | 2524 | 3381 |
| 220 | — | — | — | — | — | — | — | — | 200,5 | 275,2 | 363,1 | 459,3 | 574,6 | 704,4 | 838 | 1083 | 1343 | 1974 | 2742 | 3665 |
| 240 | — | — | — | — | — | — | — | — | — | — | — | — | 623,9 | 764,1 | 909 | 1173 | 1454 | 2134 | 2959 | 3949 |
| 260 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 1263 | 1564 | 2294 | 3177 | 4234 |
| 280 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 2453 | 3394 | 4518 |
| 300 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 2613 | 3612 | 4802 |
Исполнение 2 — полное приложение (45 строки)
| l / d | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 0,243 | 0,421 | 0,617 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 12 | 0,28 | 0,481 | 0,706 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 14 | 0,317 | 0,541 | 0,794 | 1,471 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 16 | 0,354 | 0,601 | 0,882 | 1,626 | 2,783 | 4,145 | 8,278 | 14,06 | — | — | — | — | — | — | — | — | — | — | — | — |
| (18) | 0,392 | 0,661 | 0,97 | 1,781 | 3,03 | 4,498 | 8,915 | 15,06 | — | — | — | — | — | — | — | — | — | — | — | — |
| 20 | 0,429 | 0,721 | 1,058 | 1,936 | 3,278 | 4,85 | 9,552 | 16,07 | — | — | — | — | — | — | — | — | — | — | — | — |
| (22) | 0,466 | 0,781 | 1,147 | 2,091 | 3,525 | 5,203 | 10,188 | 17,07 | — | — | — | — | — | — | — | — | — | — | — | — |
| 25 | 0,522 | 0,871 | 1,279 | 2,323 | 3,896 | 5,732 | 11,144 | 18,58 | 29,09 | 42,75 | — | — | — | — | — | — | — | — | — | — |
| (28) | 0,578 | 0,961 | 1,411 | 2,556 | 4,267 | 6,262 | 12,099 | 20,08 | 31,27 | 45,73 | — | — | — | — | — | — | — | — | — | — |
| 30 | 0,616 | 1,021 | 1,499 | 2,71 | 4,514 | 6,614 | 12,735 | 21,09 | 32,72 | 47,72 | — | — | — | — | — | — | — | — | — | — |
| (32) | 0,653 | 1,082 | 1,587 | 2,865 | 4,762 | 6,967 | 13,372 | 22,09 | 34,18 | 49,7 | — | — | — | — | — | — | — | — | — | — |
| 35 | 0,709 | 1,172 | 1,72 | 3,098 | 5,133 | 7,496 | 14,327 | 23,6 | 36,36 | 52,69 | 73,48 | 94,2 | — | — | — | — | — | — | — | — |
| (38) | 0,765 | 1,262 | 1,852 | 3,33 | 5,504 | 8,025 | 15,283 | 25,1 | 38,54 | 55,67 | 77,24 | 99,15 | — | — | — | — | — | — | — | — |
| 40 | 0,802 | 1,322 | 1,94 | 3,485 | 5,751 | 8,378 | 15,919 | 26,11 | 40 | 57,66 | 79,91 | 102,46 | 135,3 | — | — | — | — | — | — | — |
| (42) | 0,84 | 1,382 | 2,028 | 3,64 | 5,998 | 8,731 | 16,556 | 27,11 | 41,45 | 59,64 | 82,57 | 105,76 | 139,4 | — | — | — | — | — | — | — |
| 45 | 0,896 | 1,472 | 2,161 | 3,871 | 6,37 | 9,26 | 17,511 | 28,62 | 43,63 | 62,63 | 86,57 | 110,72 | 145,7 | 186,8 | 224,7 | — | — | — | — | — |
| (48) | 0,952 | 1,562 | 2,293 | 4,104 | 6,741 | 9,789 | 18,466 | 30,12 | 45,81 | 65,61 | 90,56 | 115,68 | 151,9 | 194,4 | 233,7 | — | — | — | — | — |
| 50 | 0,989 | 1,622 | 2,381 | 4,259 | 6,988 | 10,142 | 19,103 | 31,13 | 47,27 | 67,6 | 93,23 | 118,98 | 156,1 | 199,6 | 239,7 | — | — | — | — | — |
| 55 | 1,082 | 1,773 | 2,602 | 4,647 | 7,606 | 11,024 | 20,695 | 33,64 | 50,9 | 72,57 | 99,88 | 127,25 | 166,5 * | 212,4 | 254,7 | 348 | — | — | — | — |
| 60 | 1,175 | 1,923 | 2,822 | 5,034 | 8,225 | 11,906 | 22,287 | 36,15 | 54,54 | 77,54 | 106,54 | 135,51 | 176,9 | 225,1 | 269,7 | 367,4 | 464,3 | — | — | — |
| 65 | 1,269 | 2,073 | 3,043 | 5,421 | 8,843 | 12,787 | 23,879 | 38,66 | 58,17 | 82,51 | 113,2 | 143,77 | 187,3 | 237,9 | 284,7 | 386,7 | 488 | — | — | — |
| 70 | 1,362 | 2,223 | 3,263 | 5,808 | 9,461 | 13,669 | 25,471 | 41,17 | 61,81 | 87,48 | 119,86 | 152,03 | 197,7 | 250,7 | 299,6 | 406,1 | 511,7 | 790,7 | — | — |
| 75 | 1,455 | 2,373 | 3,484 | 6,195 | 10,08 | 14,551 | 27,063 | 43,68 | 65,45 | 92,45 | 126,52 | 160,3 | 208,1 | 263,5 | 314,6 | 425,4 | 535,3 | 825 | — | — |
| 80 | 1,549 | 2,524 | 3,704 | 6,583 | 10,698 | 15,433 | 28,655 | 46,19 | 69,08 | 97,42 | 133,18 | 168,56 | 218,5 | 276,3 | 329,6 | 444,7 | 559 | 859,4 | 1242 | 1728 |
| 85 | — | 2,674 | 3,924 | 6,97 | 11,317 | 16,315 | 30,247 | 48,7 | 72,72 | 102,39 | 139,84 | 176,82 | 228,9 | 289,1 | 344,6 | 464,1 | 582,7 | 893,8 | 1289 | 1790 |
| 90 | — | 2,824 | 4,145 | 7,357 | 11,935 | 17,197 | 31,839 | 51,21 | 76,35 | 107,36 | 146,5 | 185,09 | 239,3 | 301,9 | 359,6 | 483,4 | 606,4 | 928,2 | 1336 | 1851 |
| (95) | — | 2,974 | 4,365 | 7,744 | 12,553 | 18,079 | 33,431 | 53,72 | 79,99 | 112,33 | 153,15 | 193,35 | 249,7 | 314,7 | 374,6 | 502,7 | 630,1 | 962,5 | 1383 | 1913 |
| 100 | — | 3,124 | 4,586 | 8,131 | 13,172 | 18,961 | 35,023 | 56,23 | 83,63 | 117,3 | 159,81 | 201,61 | 260,1 | 327,5 | 389,5 | 522,1 | 653,8 | 996,9 | 1430 | 1975 |
| (105) | — | 3,275 | 4,806 | 8,519 | 13,79 | 19,843 | 36,615 | 58,74 | 87,26 | 122,27 | 166,47 | 209,87 | 270,5 | 340,3 | 404,5 | 541,4 | 677,5 | 1031,3 | 1477 | 2036 |
| 110 | — | 3,425 | 5,027 | 8,906 | 14,409 | 20,725 | 38,206 | 61,25 | 90,9 | 127,24 | 173,13 | 218,14 | 280,9 | 353,1 | 419,5 | 560,7 | 701,1 | 1065,7 | 1524 | 2098 |
| (115) | — | 3,575 | 5,247 | 9,293 | 15,027 | 21,606 | 39,798 | 63,76 | 94,53 | 132,21 | 179,79 | 226,4 | 291,3 | 365,9 | 434,5 | 580,1 | 724,8 | 1100 | 1571 | 2160 |
| 120 | — | 3,725 | 5,468 | 9,68 | 15,645 | 22,488 | 41,39 | 66,27 | 98,17 | 137,18 | 186,45 | 234,66 | 301,7 | 378,7 | 449,5 | 599,4 | 748,5 | 1134,4 | 1619 | 2222 |
| 130 | — | 4,026 | 5,909 | 10,455 | 16,882 | 24,252 | 44,574 | 71,29 | 105,44 | 147,12 | 199,77 | 251,19 | 322,5 | 404,2 | 479,4 | 638,1 | 795,9 | 1203,2 | 1713 | 2345 |
| 140 | — | 4,326 | 6,35 | 11,229 | 18,119 | 26,016 | 47,758 | 76,31 | 112,71 | 157,06 | 213,09 | 267,71 | 343,3 | 429,8 | 509,4 | 676,8 | 843,3 | 1271,9 | 1807 | 2468 |
| 150 | — | 4,627 | 6,791 | 12,003 | 19,356 | 27,78 | 50,942 | 81,33 | 119,98 | 167 | 226,4 | 284,24 | 364,2 | 455,4 | 539,4 | 715,4 | 890,6 | 1340,7 | 1901 | 2592 |
| 160 | — | 4,927 | 7,232 | 12,778 | 20,593 | 29,543 | 54,126 | 86,35 | 127,26 | 176,94 | 239,72 | 300,76 | 385 | 481 | 569,3 | 754,1 | 938 | 1409,4 | 1995 | 2715 |
| 170 | — | — | — | — | — | — | 57,31 | 91,37 | 134,53 | 186,88 | 253,04 | 317,29 | 405,8 | 506,6 | 599,3 | 792,8 | 985,4 | 1478,2 | 2089 | 2839 |
| 180 | — | — | — | — | — | — | 60,494 | 96,39 | 141,8 | 196,83 | 266,36 | 333,82 | 426,6 | 532,2 | 629,2 | 831,4 | 1032,8 | 1546,9 | 2183 | 2962 |
| 190 | — | — | — | — | — | — | 63,677 | 101,41 | 149,07 | 206,77 | 279,67 | 350,34 | 447,4 | 557,7 | 659,2 | 870,1 | 1080,1 | 1615,7 | 2277 | 3085 |
| 200 | — | — | — | — | — | — | 66,861 | 106,43 | 156,34 | 216,71 | 292,99 | 366,87 | 468,2 | 583,3 | 689,2 | 908,8 | 1127,5 | 1684,4 | 2371 | 3209 |
| 220 | — | — | — | — | — | — | — | — | 170,89 | 236,59 | 319,63 | 399,92 | 509,8 | 634,5 | 749,1 | 986,1 | 1222,3 | 1821,9 | 2560 | 3456 |
| 240 | — | — | — | — | — | — | — | — | — | — | — | — | 551,4 | 586,7 * | 809 | 1063,5 | 1317 | 1959,4 | 2748 | 3702 |
| 260 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 1140,8 | 1411,8 | 2096,9 | 2936 | 3949 |
| 280 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 2234,4 | 3124 | 4196 |
| 300 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 2371,9 | 3312 | 4443 |
Замечания к напечатанным значениям массы
- Исп. 1, d = 3, l = 75: Как напечатано в выбранном издании (приложение 1); число отличается от соседней последовательности или другого издания. Сохранено без пересчёта; точную массу уточняют перед отгрузкой.
- Исп. 1, d = 8, l = 140: Как напечатано в выбранном издании (приложение 1); число отличается от соседней последовательности или другого издания. Сохранено без пересчёта; точную массу уточняют перед отгрузкой.
- Исп. 1, d = 3, l = 150: Как напечатано в выбранном издании (приложение 1); число отличается от соседней последовательности или другого издания. Сохранено без пересчёта; точную массу уточняют перед отгрузкой.
- Исп. 1, d = 20, l = 160: Как напечатано в выбранном издании (приложение 1); число отличается от соседней последовательности или другого издания. Сохранено без пересчёта; точную массу уточняют перед отгрузкой.
- Исп. 2, d = 20, l = 55: Как напечатано в выбранном издании (приложение 2); число отличается от соседней последовательности или другого издания. Сохранено без пересчёта; точную массу уточняют перед отгрузкой.
- Исп. 2, d = 22, l = 240: Как напечатано в выбранном издании (приложение 2); число отличается от соседней последовательности или другого издания. Сохранено без пересчёта; точную массу уточняют перед отгрузкой.
Обозначение и требования заказа
Пример М16–6g×120 означает основной (крупный) шаг, l = 120 мм без ввинчиваемого конца. Исполнение 1 не записывают; для исполнения 2 добавляют «2» перед М. Это часть обозначения: прочность, материал и покрытие задаются отдельно.
При разных концах дробь описывает в числителе ввинчиваемую резьбу, в знаменателе гаечную. В примере изменения №4: ввинчиваемый шаг 1,5 и поле 3p(2), гаечный основной (крупный) шаг 2 и поле 6g; основной (крупный) шаг в исправленном обозначении опущен. Это пример согласованной посадки, а не значение для любой заявки.
Передать размер в заявку
Подготовьте размер кнопкой выше, проверьте оба конца и подтвердите выбор. Геометрия не означает наличие.
Размер вне таблицы — отдельный запрос. Табличные варианты поставки не создаются автоматически.
Источники и редакция требований
Издательство стандартов, сентябрь 1983, изменения №1–3; отдельное изменение №4, ИУС 7-1988
Полные таблицы этого издания с изменением №4. l не включает ввинчиваемый конец. Класс точности, допуск резьбы и прочность — разные требования.
Справочник для сопоставления геометрии. В РФ применение ГОСТ 1759.1-82 в части требований заменено ГОСТ ISO 4759-1-2015; выбранная историческая база не подменяется автоматически современной. Редакцию требований к поставке согласуют отдельно.
Что изменило изменение №4
| Было | Стало | Поле / контроль |
|---|---|---|
| l₀, l₁; прежние подписи допусков | b, b₁; допуски по 1759.1-82 | symbols, rules; М16×120: l=120,b₁=20,b=38,Lобщ=140 |
| старое описание исполнения 2 | отдельный чертёж исполнения 2; d₂ приблизительный | execution; оба исполнения, смешанные P без единственного d₂ |
| область применения предыдущей редакции | четыре сочетания крупного/мелкого шага концов | pitch_stud, pitch_nut; M16: 2/2,1.5/1.5,2/1.5,1.5/2 |
| 1759-70; нет ссылок 27148/1759.1/1759.2 | 1759.0-87; 27148-86; 1759.1-82; 1759.2-82 | sources, rules; численные js/h/IT; не старые удалённые подписи |
| старые примеры обозначений | исполнения 1/2, поле 6g, исправленная дробь разных концов | designation, order; Пример разных концов: 3p(2) / 6g; 8g пользователя сохраняется как требование |
| исходная таблица 1–2 | Числовые ячейки не изменены; удалены прежние подписи допусков | matrix,rules; M48×115/120 X; b₁ для M5=6,5 и M48=60 |
- ГОСТ 22034-76 — Издательство стандартов, сентябрь 1983, изменения №1–3; отдельное изменение №4, ИУС 7-1988. Чертёж, таблицы 1–2 полностью, приложения 1–2; отдельное изменение №4. Проверено 2026-10-04.
- ГОСТ 22034-76 — Росстандарт: библиография и изменения. Библиография; изменения и поправки. Проверено 2026-10-04.
- ГОСТ 22034-76 — Текстовое изменение № 4. Библиография изменения. Проверено 2026-10-01.
- ГОСТ 22034-76 — Текстовое изменение № 2. Библиография изменения. Проверено 2026-10-01.
- ГОСТ 22034-76 — Текстовое изменение № 1. Библиография изменения. Проверено 2026-10-01.
- ГОСТ 22034-76 — Текстовое изменение № 3. Библиография изменения. Проверено 2026-10-01.
- ГОСТ 1759.1-82 — Стандартинформ, 2009; изменение № 1. Табл.1; табл.2, п.13 и примечания; пп.2.2–2.3, 3.1–3.2, 3.7–3.8, 3.12; приложение. Проверено 2026-10-04.
- ГОСТ 27148-86 — Стандартинформ, 2011. Пп.1–2, черт.1–6, табл.1 и приложение (наружная резьба). Проверено 2026-10-04.
- ГОСТ 24705-81 — Издание 1982. Основные размеры; средний диаметр d₂ = d − 0,649519053P. Проверено 2026-10-04.
- ГОСТ 1759.0-87 — Издание с изменениями № 1–2. Пп.1.1–1.2, 4.6; приложение 2, п.15. Проверено 2026-10-04.
- ГОСТ 19256-73 — Издательство стандартов, 1974. Пп.1–3; табл.1–2, поля 6g, основной (крупный)/мелкий шаг. Проверено 2026-10-04.
- ГОСТ 25346-89 — Издание с изменением № 1. Таблица 1; интервалы IT12–IT17. Проверено 2026-10-04.
- ГОСТ 25670-83 — Официальное переиздание, с.107–117 сборника; год переиздания в файле не указан; текст со ссылкой на ГОСТ 25346-89. Неуказанные предельные отклонения; средний класс по ссылке 1759.1, п.2.2. Проверено 2026-10-04.
- ГОСТ 25069-81 — Издание 1982. Пп.1.1–1.5, 2.1–2.2, 3.1–3.6, 4.1–4.4; табл.2 (PDF 6), табл.4 (PDF 9). Проверено 2026-10-04.
