ГОСТ 15591-70 — Болты с уменьшенной шестигранной головкой, класс точности С

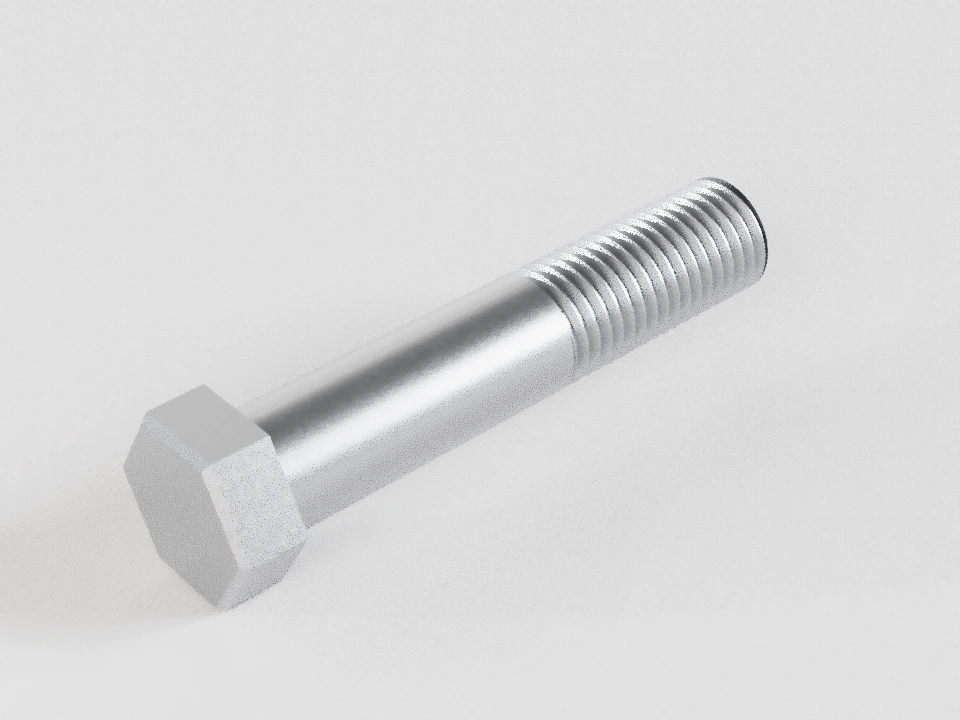

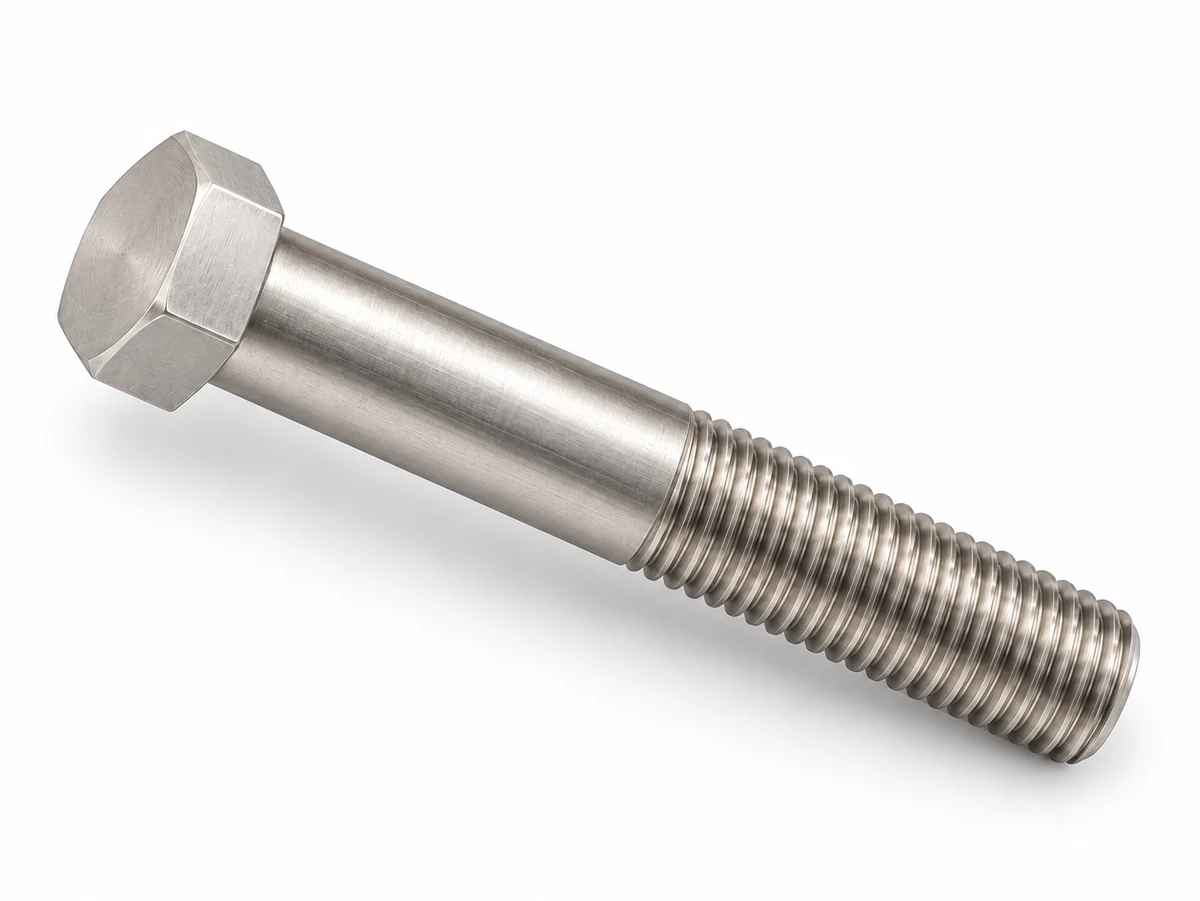

Болт М24×120 ГОСТ 15591-70

Издание 2010 года с изменениями № 1–6

ГОСТ 15591: уменьшенная шестигранная головка без направляющего подголовка; прочность 3.6 / 4.6 / 4.8 / 5.6 / 5.8, без покрытия.
Размеры и исполнения в этом разделе приведены по ГОСТ 15591-70. Нормативная допустимость не подтверждает наличие.
Фаски, радиусы с пределами и углубления показаны условной допустимой формой; это не утверждённый производственный чертёж.

Выберите размер для пояснения базы.

Размеры в мм; углы — в градусах. Прочерк не означает ноль.
Размер / база	Номинал	Минимум	Максимум	Отклонения / источник
d — Номинальный диаметр резьбыНоминальный наружный диаметр метрической резьбы.	24	23,352	23,952	Δ− -0,648; Δ+ -0,048. Предельные диаметры 8g — до покрытия; номинал обозначает резьбу.ГОСТ 15591-70, таблица 1; поле 8g: ГОСТ 1759.1-82, таблица 1; пределы: ГОСТ 16093-2004, таблицы 3 и 7
P — Шаг резьбыОсевое расстояние между одноимёнными точками соседних витков.	3	—	—	основной (крупный) шаг.ГОСТ 15591-70, таблица 1 и п.4
l — Длина от опоры головки до концаОт опорной поверхности под головкой до торца конца. Головка не входит в l.	120	118,25	121,75	Δ− -1,75; Δ+ 1,75. ГОСТ 1759.1-82, таблица 2, класс C
S — Размер под ключМежду двумя параллельными гранями шестигранника.	32	31	32	Δ− -1; Δ+ 0. ГОСТ 15591-70, таблица 1; допуски ГОСТ 1759.1-82, таблица 2
k — Высота головкиМежду верхним торцом и полной опорной поверхностью; поясок hᵥ входит в k.	13	12,1	13,9	Δ− -0,9; Δ+ 0,9. ГОСТ 15591-70, таблица 1; допуски ГОСТ 1759.1-82, таблица 2
e — Размер по угламМежду противоположными углами; задан только нижний предел.	—	35	—	ГОСТ 15591-70, таблица 1; допуски ГОСТ 1759.1-82, таблица 2
D — Диаметр фаски головки, приблизительноОкружность верхней фаски головки.	≈ 30,4	—	—	D ≈ 0,95S — справочное соотношение, не точный производственный номинал. Справочно ≈ 30,4; производственный номинал не назначен.ГОСТ 15591-70, чертёж, пп.3–6
α — Угол фаски головки	—	15	30	Задан диапазон, конкретный угол на рисунке условный.ГОСТ 15591-70, чертёж, пп.3–6
d₂ рез — Средний диаметр резьбыСредний диаметр; ширина выступа и впадины равны.	22,051	21,688	22,003	Δ− -0,363; Δ+ -0,048. Основной размер вычислен по профилю и округлён до 0,001 мм; пределы по 8g.ГОСТ 24705-2004, п.4.2; ГОСТ 16093-2004, таблицы 3, 5, 7
d₁ рез — Внутренний диаметр исходного профиля	20,752	—	—	Основной профиль; отдельные производственные пределы этой величины не назначены.ГОСТ 24705-2004, п.4.2; ГОСТ 16093-2004, таблицы 3, 5, 7
d₃ рез — Диаметр впадины исходного профиля	20,319	—	—	Справочный диаметр впадины исходного профиля; не номинал изготовленной впадины с полем 8g.ГОСТ 24705-2004, п.4.2; ГОСТ 16093-2004, таблицы 3, 5, 7
H — Высота исходного треугольника	2,59808	—	—	H = √3P/2 — исходный треугольник профиля.ГОСТ 24705-2004, п.4.2; ГОСТ 16093-2004, таблицы 3, 5, 7
d₁ — Диаметр гладкого стержняНаружная цилиндрическая поверхность гладкой части.	24	23,16	24	Δ− -0,84; Δ+ 0. ГОСТ 1759.1-82, таблица 2, класс C
b — Длина резьбовой частиОт границы полного профиля резьбы до конца болта.	54	54	60	Δ− 0; Δ+ 6. Участок u на конце входит в b. Сбег x расположен со стороны головки и не входит в b; гладкую цилиндрическую длину нельзя принимать равной l−b.ГОСТ 15591-70, таблица 2; ГОСТ 1759.1-82, таблица 2
x — Сбег резьбыОт конца полного профиля в сторону головки до исчезновения резьбы.	—	—	7,5	Нормальный сбег. Задан максимум; на схеме показан условный участок.ГОСТ 27148-86, таблица 1, примечания 1–3
u — Участок неполного профиля на концеНеполный профиль резьбы на конце. Входит в l и в числовой b.	6	—	—	u = 2P по обозначению конца с фаской; не отдельная прибавка к длине.ГОСТ 12414-94, конец с фаской
Dкон — Диаметр торца конца с фаскойДиаметр торца конца с фаской.	—	—	—	Меньше внутреннего диаметра резьбы. Точный диаметр, осевая длина и угол фаски источником для этого конца не заданы; контур условный.ГОСТ 12414-94, конец с фаской
R — Радиус перехода под головкойСопряжение стержня с опорной плоскостью головки.	—	0,8	—	Минимальный радиус; допустим составной переход в пределах dₐ. Контур на схеме представительский.ГОСТ 24670-81, таблица, класс C
dₐ — Диаметр границы перехода на опореДиаметр пересечения перехода с опорной плоскостью; не наружный диаметр опоры dᵥ.	—	—	28,4	ГОСТ 24670-81, таблица, класс C
tS — Симметричность головки, диаметральноОтносительно оси стержня. 2IT15 по номиналу S.	—	—	2	База — только гладкая или только резьбовая поверхность, не их сочетание. Длина базы d; для короткой гладкой части допускается 3P.ГОСТ 1759.1-82, таблица 2, класс C
tK — Параллельность гранейГрани шестигранника относительно оси стержня; коэффициент 0,0349 по фактической высоте головки.	—	—	0,45	База — только гладкая или только резьбовая поверхность, не их сочетание. Длина базы d; для короткой гладкой части допускается 3P.ГОСТ 1759.1-82, таблица 2, класс C
tB — Перпендикулярность опорной поверхностиК оси стержня на диаметре 0,8S; ветвь коэффициента выбирают по d.	—	—	0,89	База — только гладкая или только резьбовая поверхность, не их сочетание. Длина базы d; для короткой гладкой части допускается 3P.ГОСТ 1759.1-82, таблица 2, класс C
tC — Соосность стержня и резьбы, диаметральноОси гладкой и резьбовой частей.	—	—	1,68	База — только гладкая или только резьбовая поверхность, не их сочетание. Длина базы d; для короткой гладкой части допускается 3P.ГОСТ 1759.1-82, таблица 2, класс C
Ra — Прочие поверхностиПрочие поверхности	—	—	25	Шероховатость по чертежу ГОСТ 15591-70.ГОСТ 15591-70, чертёж, пп.3–6
Ra — Опорная поверхность головкиОпорная поверхность головки	—	—	25	Шероховатость по чертежу ГОСТ 15591-70.ГОСТ 15591-70, чертёж, пп.3–6
Ra — Поверхность резьбыПоверхность резьбы	—	—	12,5	Шероховатость по чертежу ГОСТ 15591-70.ГОСТ 15591-70, чертёж, пп.3–6
Ra — Гладкая цилиндрическая поверхностьГладкая цилиндрическая поверхность	—	—	25	Шероховатость по чертежу ГОСТ 15591-70.ГОСТ 15591-70, чертёж, пп.3–6

Применение стандарта в РФ

Статус документа в фонде: Действует.

Действует по просмотренной карточке Росстандарта; сведений об ограничении применения в ней не обнаружено.

Проверка источника статуса: 2026-10-01. Росстандарт ↗

Изменения, поправки и даты

Текстовое изменение № 6 · ИУС 9-1995
Учтено в указанном нормативном издании.
Введено: 1996-01-01; зарегистрировано: 1995-07-11. Документ: 352. Росстандарт ↗
Текстовое изменение № 2 · ИУС 3-1974
Учтено в указанном нормативном издании.
Введено: 1974-03-01; зарегистрировано: 1974-02-07. Документ: 363. Росстандарт ↗
Текстовое изменение № 3 · ИУС 6-1981
Учтено в указанном нормативном издании.
Введено: 1981-07-01; зарегистрировано: 1981-03-27. Документ: 1625. Росстандарт ↗
Текстовое изменение № 4 · ИУС 8-1985
Учтено в указанном нормативном издании.
Введено: 1986-01-01; зарегистрировано: 1985-05-12. Документ: 1311. Росстандарт ↗
Текстовое изменение № 5 · ИУС 6-1989
Учтено в указанном нормативном издании.
Введено: 1990-01-01; зарегистрировано: 1989-03-28. Документ: 779. Росстандарт ↗

Проверенные таблицы и охват

Полные таблицы стандарта

Все размеры — мм. Прочерк означает отсутствие значения. Минимум, максимум и справочная величина не являются производственным номиналом. Размеры в скобках сохранены, но их применение не рекомендуется.

ГОСТ 15591-70 · Издание 2010 года с изменениями № 1–6

Уменьшенная шестигранная головка класса С. Направляющий подголовок отсутствует; l от опоры головки до конца.

ГОСТ 15591-70, таблица 1. Уменьшенная головка без направляющего подголовка.
d	P основной	d₁ h15	S	k	k₁	e min	dᵥ min	hᵥ min…max	d₃	d₄ H15	l₂ js15
6	1	6	10	4	4,2	≥ 10,9	≥ 8,7	0,15…0,6	1,6	2	2
8	1,25	8	12	5	5,3	≥ 13,1	≥ 10,5	0,15…0,6	2	2,5	2,8
10	1,5	10	14	6	6,4	≥ 15,3	≥ 12,5	0,15…0,6	2,5	2,5	3,5
12	1,75	12	17	7	7,5	≥ 18,7	≥ 15,5	0,15…0,6	3,2	3,2	4
(14)	2	14	19	8	8,8	≥ 20,9	≥ 17,2	0,15…0,6	3,2	3,2	4,5
16	2	16	22	9	10	≥ 23,9	≥ 20,1	0,2…0,8	4	4	5
(18)	2,5	18	24	10	12	≥ 26,2	≥ 22	0,2…0,8	4	4	6
20	2,5	20	27	11	12,5	≥ 29,6	≥ 24,8	0,2…0,8	4	4	6,5
(22)	2,5	22	30	12	14	≥ 33	≥ 27,7	0,2…0,8	5	4	7
24	3	24	32	13	15	≥ 35	≥ 29,5	0,2…0,8	5	4	7,5
(27)	3	27	36	15	17	≥ 39,6	≥ 33,2	0,2…0,8	5	4	8,5
30	3,5	30	41	17	18,7	≥ 45,2	≥ 38	0,2…0,8	6,3	4	9,5
36	4	36	50	20	22,5	≥ 55,4	≥ 46,6	0,2…0,8	6,3	4	11,5
42	4,5	42	60	23	26	≥ 66,4	≥ 55,9	0,25…0,8	8	5	13
48	5	48	70	26	30	≥ 76,9	≥ 64,7	0,25…0,8	8	5	15

ГОСТ 15591-70, чертёж, PDF 3. Высота k₁ не меняет диаметр головки.
Исполнение	Конструкция	Высота
1	Без отверстий	k; k₁ по соглашению
2	Углубление	k₁
3	Отверстие в стержне	k
4	Два отверстия в головке	k₁

Таблица 2: 675 ячеек, 504 допустимые пары

ГОСТ 15591-70, таблица 2. Полная резьба не означает b=l; учитывается недорез.
d	l	b	l₁	Исполнения	Резьба до головки
6	8	×	—	1, 2, 4	обязательная по ×
8	8	×	—	1, 2, 4	обязательная по ×
10	8	—	—	—	—
12	8	—	—	—	—
14	8	—	—	—	—
16	8	—	—	—	—
18	8	—	—	—	—
20	8	—	—	—	—
22	8	—	—	—	—
24	8	—	—	—	—
27	8	—	—	—	—
30	8	—	—	—	—
36	8	—	—	—	—
42	8	—	—	—	—
48	8	—	—	—	—
6	10	×	—	1, 2, 4	обязательная по ×
8	10	×	—	1, 2, 4	обязательная по ×
10	10	×	—	1, 2, 4	обязательная по ×
12	10	—	—	—	—
14	10	—	—	—	—
16	10	—	—	—	—
18	10	—	—	—	—
20	10	—	—	—	—
22	10	—	—	—	—
24	10	—	—	—	—
27	10	—	—	—	—
30	10	—	—	—	—
36	10	—	—	—	—
42	10	—	—	—	—
48	10	—	—	—	—
6	12	×	—	1, 2, 4	обязательная по ×
8	12	×	—	1, 2, 4	обязательная по ×
10	12	×	—	1, 2, 4	обязательная по ×
12	12	—	—	—	—
14	12	—	—	—	—
16	12	—	—	—	—
18	12	—	—	—	—
20	12	—	—	—	—
22	12	—	—	—	—
24	12	—	—	—	—
27	12	—	—	—	—
30	12	—	—	—	—
36	12	—	—	—	—
42	12	—	—	—	—
48	12	—	—	—	—
6	14	×	10	1, 2, 3, 4	обязательная по ×
8	14	×	—	1, 2, 4	обязательная по ×
10	14	×	—	1, 2, 4	обязательная по ×
12	14	×	—	1, 2, 4	обязательная по ×
14	14	—	—	—	—
16	14	—	—	—	—
18	14	—	—	—	—
20	14	—	—	—	—
22	14	—	—	—	—
24	14	—	—	—	—
27	14	—	—	—	—
30	14	—	—	—	—
36	14	—	—	—	—
42	14	—	—	—	—
48	14	—	—	—	—
6	16	×	12	1, 2, 3, 4	обязательная по ×
8	16	×	12	1, 2, 3, 4	обязательная по ×
10	16	×	—	1, 2, 4	обязательная по ×
12	16	×	—	1, 2, 4	обязательная по ×
14	16	×	—	1, 2, 4	обязательная по ×
16	16	—	—	—	—
18	16	—	—	—	—
20	16	—	—	—	—
22	16	—	—	—	—
24	16	—	—	—	—
27	16	—	—	—	—
30	16	—	—	—	—
36	16	—	—	—	—
42	16	—	—	—	—
48	16	—	—	—	—
6	(18)	×	14	1, 2, 3, 4	обязательная по ×
8	(18)	×	14	1, 2, 3, 4	обязательная по ×
10	(18)	×	14	1, 2, 3, 4	обязательная по ×
12	(18)	×	—	1, 2, 4	обязательная по ×
14	(18)	×	—	1, 2, 4	обязательная по ×
16	(18)	×	—	1, 2, 4	обязательная по ×
18	(18)	—	—	—	—
20	(18)	—	—	—	—
22	(18)	—	—	—	—
24	(18)	—	—	—	—
27	(18)	—	—	—	—
30	(18)	—	—	—	—
36	(18)	—	—	—	—
42	(18)	—	—	—	—
48	(18)	—	—	—	—
6	20	×	16	1, 2, 3, 4	обязательная по ×
8	20	×	16	1, 2, 3, 4	обязательная по ×
10	20	×	16	1, 2, 3, 4	обязательная по ×
12	20	×	15	1, 2, 3, 4	обязательная по ×
14	20	×	—	1, 2, 4	обязательная по ×
16	20	×	—	1, 2, 4	обязательная по ×
18	20	×	—	1, 2, 4	обязательная по ×
20	20	—	—	—	—
22	20	—	—	—	—
24	20	—	—	—	—
27	20	—	—	—	—
30	20	—	—	—	—
36	20	—	—	—	—
42	20	—	—	—	—
48	20	—	—	—	—
6	(22)	18	18	1, 2, 3, 4	допускается по примечанию 2
8	(22)	×	18	1, 2, 3, 4	обязательная по ×
10	(22)	×	18	1, 2, 3, 4	обязательная по ×
12	(22)	×	17	1, 2, 3, 4	обязательная по ×
14	(22)	×	17	1, 2, 3, 4	обязательная по ×
16	(22)	×	—	1, 2, 4	обязательная по ×
18	(22)	×	—	1, 2, 4	обязательная по ×
20	(22)	—	—	—	—
22	(22)	—	—	—	—
24	(22)	—	—	—	—
27	(22)	—	—	—	—
30	(22)	—	—	—	—
36	(22)	—	—	—	—
42	(22)	—	—	—	—
48	(22)	—	—	—	—
6	25	18	21	1, 2, 3, 4	допускается по примечанию 2
8	25	×	21	1, 2, 3, 4	обязательная по ×
10	25	×	21	1, 2, 3, 4	обязательная по ×
12	25	×	20	1, 2, 3, 4	обязательная по ×
14	25	×	20	1, 2, 3, 4	обязательная по ×
16	25	×	19	1, 2, 3, 4	обязательная по ×
18	25	×	—	1, 2, 4	обязательная по ×
20	25	×	—	1, 2, 4	обязательная по ×
22	25	—	—	—	—
24	25	—	—	—	—
27	25	—	—	—	—
30	25	—	—	—	—
36	25	—	—	—	—
42	25	—	—	—	—
48	25	—	—	—	—
6	(28)	18	24	1, 2, 3, 4	допускается по примечанию 2
8	(28)	22	24	1, 2, 3, 4	допускается по примечанию 2
10	(28)	×	24	1, 2, 3, 4	обязательная по ×
12	(28)	×	23	1, 2, 3, 4	обязательная по ×
14	(28)	×	23	1, 2, 3, 4	обязательная по ×
16	(28)	×	22	1, 2, 3, 4	обязательная по ×
18	(28)	×	22	1, 2, 3, 4	обязательная по ×
20	(28)	×	—	1, 2, 4	обязательная по ×
22	(28)	—	—	—	—
24	(28)	—	—	—	—
27	(28)	—	—	—	—
30	(28)	—	—	—	—
36	(28)	—	—	—	—
42	(28)	—	—	—	—
48	(28)	—	—	—	—
6	30	18	26	1, 2, 3, 4	допускается по примечанию 2
8	30	22	26	1, 2, 3, 4	допускается по примечанию 2
10	30	×	26	1, 2, 3, 4	обязательная по ×
12	30	×	25	1, 2, 3, 4	обязательная по ×
14	30	×	25	1, 2, 3, 4	обязательная по ×
16	30	×	24	1, 2, 3, 4	обязательная по ×
18	30	×	24	1, 2, 3, 4	обязательная по ×
20	30	×	24	1, 2, 3, 4	обязательная по ×
22	30	×	—	1, 2, 4	обязательная по ×
24	30	—	—	—	—
27	30	—	—	—	—
30	30	—	—	—	—
36	30	—	—	—	—
42	30	—	—	—	—
48	30	—	—	—	—
6	(32)	18	28	1, 2, 3, 4	допускается по примечанию 2
8	(32)	22	28	1, 2, 3, 4	допускается по примечанию 2
10	(32)	26	28	1, 2, 3, 4	допускается по примечанию 2
12	(32)	×	27	1, 2, 3, 4	обязательная по ×
14	(32)	×	27	1, 2, 3, 4	обязательная по ×
16	(32)	×	26	1, 2, 3, 4	обязательная по ×
18	(32)	×	26	1, 2, 3, 4	обязательная по ×
20	(32)	×	26	1, 2, 3, 4	обязательная по ×
22	(32)	×	25	1, 2, 3, 4	обязательная по ×
24	(32)	×	—	1, 2, 4	обязательная по ×
27	(32)	—	—	—	—
30	(32)	—	—	—	—
36	(32)	—	—	—	—
42	(32)	—	—	—	—
48	(32)	—	—	—	—
6	35	18	31	1, 2, 3, 4	допускается по примечанию 2
8	35	22	31	1, 2, 3, 4	допускается по примечанию 2
10	35	26	31	1, 2, 3, 4	допускается по примечанию 2
12	35	30	30	1, 2, 3, 4	допускается по примечанию 2
14	35	×	30	1, 2, 3, 4	обязательная по ×
16	35	×	29	1, 2, 3, 4	обязательная по ×
18	35	×	29	1, 2, 3, 4	обязательная по ×
20	35	×	29	1, 2, 3, 4	обязательная по ×
22	35	×	28	1, 2, 3, 4	обязательная по ×
24	35	×	28	1, 2, 3, 4	обязательная по ×
27	35	×	—	1, 2, 4	обязательная по ×
30	35	—	—	—	—
36	35	—	—	—	—
42	35	—	—	—	—
48	35	—	—	—	—
6	(38)	18	34	1, 2, 3, 4	—
8	(38)	22	34	1, 2, 3, 4	—
10	(38)	26	34	1, 2, 3, 4	допускается по примечанию 2
12	(38)	30	33	1, 2, 3, 4	допускается по примечанию 2
14	(38)	×	33	1, 2, 3, 4	обязательная по ×
16	(38)	×	32	1, 2, 3, 4	обязательная по ×
18	(38)	×	32	1, 2, 3, 4	обязательная по ×
20	(38)	×	32	1, 2, 3, 4	обязательная по ×
22	(38)	×	31	1, 2, 3, 4	обязательная по ×
24	(38)	×	31	1, 2, 3, 4	обязательная по ×
27	(38)	×	30	1, 2, 3, 4	обязательная по ×
30	(38)	—	—	—	—
36	(38)	—	—	—	—
42	(38)	—	—	—	—
48	(38)	—	—	—	—
6	40	18	36	1, 2, 3, 4	—
8	40	22	36	1, 2, 3, 4	—
10	40	26	36	1, 2, 3, 4	допускается по примечанию 2
12	40	30	35	1, 2, 3, 4	допускается по примечанию 2
14	40	34	35	1, 2, 3, 4	допускается по примечанию 2
16	40	×	34	1, 2, 3, 4	обязательная по ×
18	40	×	34	1, 2, 3, 4	обязательная по ×
20	40	×	34	1, 2, 3, 4	обязательная по ×
22	40	×	33	1, 2, 3, 4	обязательная по ×
24	40	×	33	1, 2, 3, 4	обязательная по ×
27	40	×	32	1, 2, 3, 4	обязательная по ×
30	40	×	—	1, 2, 4	обязательная по ×
36	40	—	—	—	—
42	40	—	—	—	—
48	40	—	—	—	—
6	45	18	41	1, 2, 3, 4	—
8	45	22	41	1, 2, 3, 4	—
10	45	26	41	1, 2, 3, 4	—
12	45	30	40	1, 2, 3, 4	допускается по примечанию 2
14	45	34	40	1, 2, 3, 4	допускается по примечанию 2
16	45	38	39	1, 2, 3, 4	допускается по примечанию 2
18	45	×	39	1, 2, 3, 4	обязательная по ×
20	45	×	39	1, 2, 3, 4	обязательная по ×
22	45	×	38	1, 2, 3, 4	обязательная по ×
24	45	×	38	1, 2, 3, 4	обязательная по ×
27	45	×	37	1, 2, 3, 4	обязательная по ×
30	45	×	36	1, 2, 3, 4	обязательная по ×
36	45	—	—	—	—
42	45	—	—	—	—
48	45	—	—	—	—
6	50	18	46	1, 2, 3, 4	—
8	50	22	46	1, 2, 3, 4	—
10	50	26	46	1, 2, 3, 4	—
12	50	30	45	1, 2, 3, 4	—
14	50	34	45	1, 2, 3, 4	—
16	50	38	44	1, 2, 3, 4	допускается по примечанию 2
18	50	42	44	1, 2, 3, 4	допускается по примечанию 2
20	50	×	44	1, 2, 3, 4	обязательная по ×
22	50	×	43	1, 2, 3, 4	обязательная по ×
24	50	×	43	1, 2, 3, 4	обязательная по ×
27	50	×	42	1, 2, 3, 4	обязательная по ×
30	50	×	41	1, 2, 3, 4	обязательная по ×
36	50	×	40	1, 2, 3, 4	обязательная по ×
42	50	—	—	—	—
48	50	—	—	—	—
6	55	18	51	1, 2, 3, 4	—
8	55	22	51	1, 2, 3, 4	—
10	55	26	51	1, 2, 3, 4	—
12	55	30	50	1, 2, 3, 4	—
14	55	34	50	1, 2, 3, 4	—
16	55	38	49	1, 2, 3, 4	допускается по примечанию 2
18	55	42	49	1, 2, 3, 4	допускается по примечанию 2
20	55	46	49	1, 2, 3, 4	допускается по примечанию 2
22	55	×	48	1, 2, 3, 4	обязательная по ×
24	55	×	48	1, 2, 3, 4	обязательная по ×
27	55	×	47	1, 2, 3, 4	обязательная по ×
30	55	×	46	1, 2, 3, 4	обязательная по ×
36	55	×	45	1, 2, 3, 4	обязательная по ×
42	55	×	—	1, 2, 4	обязательная по ×
48	55	—	—	—	—
6	60	18	56	1, 2, 3, 4	—
8	60	22	56	1, 2, 3, 4	—
10	60	26	56	1, 2, 3, 4	—
12	60	30	55	1, 2, 3, 4	—
14	60	34	55	1, 2, 3, 4	—
16	60	38	54	1, 2, 3, 4	—
18	60	42	54	1, 2, 3, 4	—
20	60	46	54	1, 2, 3, 4	допускается по примечанию 2
22	60	50	53	1, 2, 3, 4	допускается по примечанию 2
24	60	×	53	1, 2, 3, 4	обязательная по ×
27	60	×	52	1, 2, 3, 4	обязательная по ×
30	60	×	51	1, 2, 3, 4	обязательная по ×
36	60	×	50	1, 2, 3, 4	обязательная по ×
42	60	×	48	1, 2, 3, 4	обязательная по ×
48	60	—	—	—	—
6	65	18	61	1, 2, 3, 4	—
8	65	22	61	1, 2, 3, 4	—
10	65	26	61	1, 2, 3, 4	—
12	65	30	60	1, 2, 3, 4	—
14	65	34	60	1, 2, 3, 4	—
16	65	38	59	1, 2, 3, 4	—
18	65	42	59	1, 2, 3, 4	—
20	65	46	59	1, 2, 3, 4	—
22	65	50	58	1, 2, 3, 4	допускается по примечанию 2
24	65	54	58	1, 2, 3, 4	допускается по примечанию 2
27	65	×	57	1, 2, 3, 4	обязательная по ×
30	65	×	56	1, 2, 3, 4	обязательная по ×
36	65	×	55	1, 2, 3, 4	обязательная по ×
42	65	×	53	1, 2, 3, 4	обязательная по ×
48	65	×	—	1, 2, 4	обязательная по ×
6	70	18	66	1, 2, 3, 4	—
8	70	22	66	1, 2, 3, 4	—
10	70	26	66	1, 2, 3, 4	—
12	70	30	65	1, 2, 3, 4	—
14	70	34	65	1, 2, 3, 4	—
16	70	38	64	1, 2, 3, 4	—
18	70	42	64	1, 2, 3, 4	—
20	70	46	64	1, 2, 3, 4	—
22	70	50	63	1, 2, 3, 4	—
24	70	54	63	1, 2, 3, 4	допускается по примечанию 2
27	70	60	62	1, 2, 3, 4	допускается по примечанию 2
30	70	×	61	1, 2, 3, 4	обязательная по ×
36	70	×	60	1, 2, 3, 4	обязательная по ×
42	70	×	58	1, 2, 3, 4	обязательная по ×
48	70	×	58	1, 2, 3, 4	обязательная по ×
6	75	18	71	1, 2, 3, 4	—
8	75	22	71	1, 2, 3, 4	—
10	75	26	71	1, 2, 3, 4	—
12	75	30	70	1, 2, 3, 4	—
14	75	34	70	1, 2, 3, 4	—
16	75	38	69	1, 2, 3, 4	—
18	75	42	69	1, 2, 3, 4	—
20	75	46	69	1, 2, 3, 4	—
22	75	50	68	1, 2, 3, 4	—
24	75	54	68	1, 2, 3, 4	—
27	75	60	67	1, 2, 3, 4	допускается по примечанию 2
30	75	66	66	1, 2, 3, 4	допускается по примечанию 2
36	75	×	65	1, 2, 3, 4	обязательная по ×
42	75	×	63	1, 2, 3, 4	обязательная по ×
48	75	×	63	1, 2, 3, 4	обязательная по ×
6	80	18	76	1, 2, 3, 4	—
8	80	22	76	1, 2, 3, 4	—
10	80	26	76	1, 2, 3, 4	—
12	80	30	75	1, 2, 3, 4	—
14	80	34	75	1, 2, 3, 4	—
16	80	38	74	1, 2, 3, 4	—
18	80	42	74	1, 2, 3, 4	—
20	80	46	74	1, 2, 3, 4	—
22	80	50	73	1, 2, 3, 4	—
24	80	54	73	1, 2, 3, 4	—
27	80	60	72	1, 2, 3, 4	—
30	80	66	71	1, 2, 3, 4	допускается по примечанию 2
36	80	×	70	1, 2, 3, 4	обязательная по ×
42	80	×	68	1, 2, 3, 4	обязательная по ×
48	80	×	68	1, 2, 3, 4	обязательная по ×
6	(85)	18	81	1, 2, 3, 4	—
8	(85)	22	81	1, 2, 3, 4	—
10	(85)	26	81	1, 2, 3, 4	—
12	(85)	30	80	1, 2, 3, 4	—
14	(85)	34	80	1, 2, 3, 4	—
16	(85)	38	79	1, 2, 3, 4	—
18	(85)	42	79	1, 2, 3, 4	—
20	(85)	46	79	1, 2, 3, 4	—
22	(85)	50	78	1, 2, 3, 4	—
24	(85)	54	78	1, 2, 3, 4	—
27	(85)	60	77	1, 2, 3, 4	—
30	(85)	66	76	1, 2, 3, 4	—
36	(85)	×	75	1, 2, 3, 4	обязательная по ×
42	(85)	×	73	1, 2, 3, 4	обязательная по ×
48	(85)	×	73	1, 2, 3, 4	обязательная по ×
6	90	18	86	1, 2, 3, 4	—
8	90	22	86	1, 2, 3, 4	—
10	90	26	86	1, 2, 3, 4	—
12	90	30	85	1, 2, 3, 4	—
14	90	34	85	1, 2, 3, 4	—
16	90	38	84	1, 2, 3, 4	—
18	90	42	84	1, 2, 3, 4	—
20	90	46	84	1, 2, 3, 4	—
22	90	50	83	1, 2, 3, 4	—
24	90	54	83	1, 2, 3, 4	—
27	90	60	82	1, 2, 3, 4	—
30	90	66	81	1, 2, 3, 4	—
36	90	78	80	1, 2, 3, 4	—
42	90	×	78	1, 2, 3, 4	обязательная по ×
48	90	×	78	1, 2, 3, 4	обязательная по ×
6	(95)	—	—	—	—
8	(95)	22	91	1, 2, 3, 4	—
10	(95)	26	91	1, 2, 3, 4	—
12	(95)	30	90	1, 2, 3, 4	—
14	(95)	34	90	1, 2, 3, 4	—
16	(95)	38	89	1, 2, 3, 4	—
18	(95)	42	89	1, 2, 3, 4	—
20	(95)	46	89	1, 2, 3, 4	—
22	(95)	50	88	1, 2, 3, 4	—
24	(95)	54	88	1, 2, 3, 4	—
27	(95)	60	87	1, 2, 3, 4	—
30	(95)	66	86	1, 2, 3, 4	—
36	(95)	78	85	1, 2, 3, 4	—
42	(95)	×	83	1, 2, 3, 4	обязательная по ×
48	(95)	×	83	1, 2, 3, 4	обязательная по ×
6	100	—	—	—	—
8	100	22	96	1, 2, 3, 4	—
10	100	26	96	1, 2, 3, 4	—
12	100	30	95	1, 2, 3, 4	—
14	100	34	95	1, 2, 3, 4	—
16	100	38	94	1, 2, 3, 4	—
18	100	42	94	1, 2, 3, 4	—
20	100	46	94	1, 2, 3, 4	—
22	100	50	93	1, 2, 3, 4	—
24	100	54	93	1, 2, 3, 4	—
27	100	60	92	1, 2, 3, 4	—
30	100	66	91	1, 2, 3, 4	—
36	100	78	90	1, 2, 3, 4	—
42	100	×	88	1, 2, 3, 4	обязательная по ×
48	100	×	88	1, 2, 3, 4	обязательная по ×
6	(105)	—	—	—	—
8	(105)	—	—	—	—
10	(105)	26	101	1, 2, 3, 4	—
12	(105)	30	100	1, 2, 3, 4	—
14	(105)	34	100	1, 2, 3, 4	—
16	(105)	38	99	1, 2, 3, 4	—
18	(105)	42	99	1, 2, 3, 4	—
20	(105)	46	99	1, 2, 3, 4	—
22	(105)	50	98	1, 2, 3, 4	—
24	(105)	54	98	1, 2, 3, 4	—
27	(105)	60	97	1, 2, 3, 4	—
30	(105)	66	96	1, 2, 3, 4	—
36	(105)	78	95	1, 2, 3, 4	—
42	(105)	90	93	1, 2, 3, 4	—
48	(105)	×	93	1, 2, 3, 4	обязательная по ×
6	110	—	—	—	—
8	110	—	—	—	—
10	110	26	106	1, 2, 3, 4	—
12	110	30	105	1, 2, 3, 4	—
14	110	34	105	1, 2, 3, 4	—
16	110	38	104	1, 2, 3, 4	—
18	110	42	104	1, 2, 3, 4	—
20	110	46	104	1, 2, 3, 4	—
22	110	50	103	1, 2, 3, 4	—
24	110	54	103	1, 2, 3, 4	—
27	110	60	102	1, 2, 3, 4	—
30	110	66	101	1, 2, 3, 4	—
36	110	78	100	1, 2, 3, 4	—
42	110	90	98	1, 2, 3, 4	—
48	110	×	98	1, 2, 3, 4	обязательная по ×
6	(115)	—	—	—	—
8	(115)	—	—	—	—
10	(115)	26	111	1, 2, 3, 4	—
12	(115)	30	110	1, 2, 3, 4	—
14	(115)	34	110	1, 2, 3, 4	—
16	(115)	38	109	1, 2, 3, 4	—
18	(115)	42	109	1, 2, 3, 4	—
20	(115)	46	109	1, 2, 3, 4	—
22	(115)	50	108	1, 2, 3, 4	—
24	(115)	54	108	1, 2, 3, 4	—
27	(115)	60	107	1, 2, 3, 4	—
30	(115)	66	106	1, 2, 3, 4	—
36	(115)	78	105	1, 2, 3, 4	—
42	(115)	90	103	1, 2, 3, 4	—
48	(115)	102	103	1, 2, 3, 4	—
6	120	—	—	—	—
8	120	—	—	—	—
10	120	26	116	1, 2, 3, 4	—
12	120	30	115	1, 2, 3, 4	—
14	120	34	115	1, 2, 3, 4	—
16	120	38	114	1, 2, 3, 4	—
18	120	42	114	1, 2, 3, 4	—
20	120	46	114	1, 2, 3, 4	—
22	120	50	113	1, 2, 3, 4	—
24	120	54	113	1, 2, 3, 4	—
27	120	60	112	1, 2, 3, 4	—
30	120	66	111	1, 2, 3, 4	—
36	120	78	110	1, 2, 3, 4	—
42	120	90	108	1, 2, 3, 4	—
48	120	102	108	1, 2, 3, 4	—
6	(125)	—	—	—	—
8	(125)	—	—	—	—
10	(125)	26	121	1, 2, 3, 4	—
12	(125)	30	120	1, 2, 3, 4	—
14	(125)	34	120	1, 2, 3, 4	—
16	(125)	38	119	1, 2, 3, 4	—
18	(125)	42	119	1, 2, 3, 4	—
20	(125)	46	119	1, 2, 3, 4	—
22	(125)	50	118	1, 2, 3, 4	—
24	(125)	54	118	1, 2, 3, 4	—
27	(125)	60	117	1, 2, 3, 4	—
30	(125)	66	116	1, 2, 3, 4	—
36	(125)	78	115	1, 2, 3, 4	—
42	(125)	90	113	1, 2, 3, 4	—
48	(125)	102	113	1, 2, 3, 4	—
6	130	—	—	—	—
8	130	—	—	—	—
10	130	32	126	1, 2, 3, 4	—
12	130	36	125	1, 2, 3, 4	—
14	130	40	125	1, 2, 3, 4	—
16	130	44	124	1, 2, 3, 4	—
18	130	48	124	1, 2, 3, 4	—
20	130	52	124	1, 2, 3, 4	—
22	130	56	123	1, 2, 3, 4	—
24	130	60	123	1, 2, 3, 4	—
27	130	66	122	1, 2, 3, 4	—
30	130	72	121	1, 2, 3, 4	—
36	130	84	120	1, 2, 3, 4	—
42	130	96	118	1, 2, 3, 4	—
48	130	108	118	1, 2, 3, 4	—
6	140	—	—	—	—
8	140	—	—	—	—
10	140	32	136	1, 2, 3, 4	—
12	140	36	135	1, 2, 3, 4	—
14	140	40	135	1, 2, 3, 4	—
16	140	44	134	1, 2, 3, 4	—
18	140	48	134	1, 2, 3, 4	—
20	140	52	134	1, 2, 3, 4	—
22	140	56	133	1, 2, 3, 4	—
24	140	60	133	1, 2, 3, 4	—
27	140	66	132	1, 2, 3, 4	—
30	140	72	131	1, 2, 3, 4	—
36	140	84	130	1, 2, 3, 4	—
42	140	96	128	1, 2, 3, 4	—
48	140	108	128	1, 2, 3, 4	—
6	150	—	—	—	—
8	150	—	—	—	—
10	150	32	146	1, 2, 3, 4	—
12	150	36	145	1, 2, 3, 4	—
14	150	40	145	1, 2, 3, 4	—
16	150	44	144	1, 2, 3, 4	—
18	150	48	144	1, 2, 3, 4	—
20	150	52	144	1, 2, 3, 4	—
22	150	56	143	1, 2, 3, 4	—
24	150	60	143	1, 2, 3, 4	—
27	150	66	142	1, 2, 3, 4	—
30	150	72	141	1, 2, 3, 4	—
36	150	84	140	1, 2, 3, 4	—
42	150	96	138	1, 2, 3, 4	—
48	150	108	138	1, 2, 3, 4	—
6	160	—	—	—	—
8	160	—	—	—	—
10	160	32	156	1, 2, 3, 4	—
12	160	36	155	1, 2, 3, 4	—
14	160	40	155	1, 2, 3, 4	—
16	160	44	154	1, 2, 3, 4	—
18	160	48	154	1, 2, 3, 4	—
20	160	52	154	1, 2, 3, 4	—
22	160	56	153	1, 2, 3, 4	—
24	160	60	153	1, 2, 3, 4	—
27	160	66	152	1, 2, 3, 4	—
30	160	72	151	1, 2, 3, 4	—
36	160	84	150	1, 2, 3, 4	—
42	160	96	148	1, 2, 3, 4	—
48	160	108	148	1, 2, 3, 4	—
6	170	—	—	—	—
8	170	—	—	—	—
10	170	32	166	1, 2, 3, 4	—
12	170	36	165	1, 2, 3, 4	—
14	170	40	165	1, 2, 3, 4	—
16	170	44	164	1, 2, 3, 4	—
18	170	48	164	1, 2, 3, 4	—
20	170	52	164	1, 2, 3, 4	—
22	170	56	163	1, 2, 3, 4	—
24	170	60	163	1, 2, 3, 4	—
27	170	66	162	1, 2, 3, 4	—
30	170	72	161	1, 2, 3, 4	—
36	170	84	160	1, 2, 3, 4	—
42	170	96	158	1, 2, 3, 4	—
48	170	108	158	1, 2, 3, 4	—
6	180	—	—	—	—
8	180	—	—	—	—
10	180	32	176	1, 2, 3, 4	—
12	180	36	175	1, 2, 3, 4	—
14	180	40	175	1, 2, 3, 4	—
16	180	44	174	1, 2, 3, 4	—
18	180	48	174	1, 2, 3, 4	—
20	180	52	174	1, 2, 3, 4	—
22	180	56	173	1, 2, 3, 4	—
24	180	60	173	1, 2, 3, 4	—
27	180	66	172	1, 2, 3, 4	—
30	180	72	171	1, 2, 3, 4	—
36	180	84	170	1, 2, 3, 4	—
42	180	96	168	1, 2, 3, 4	—
48	180	108	168	1, 2, 3, 4	—
6	190	—	—	—	—
8	190	—	—	—	—
10	190	32	186	1, 2, 3, 4	—
12	190	36	185	1, 2, 3, 4	—
14	190	40	185	1, 2, 3, 4	—
16	190	44	184	1, 2, 3, 4	—
18	190	48	184	1, 2, 3, 4	—
20	190	52	184	1, 2, 3, 4	—
22	190	56	183	1, 2, 3, 4	—
24	190	60	183	1, 2, 3, 4	—
27	190	66	182	1, 2, 3, 4	—
30	190	72	181	1, 2, 3, 4	—
36	190	84	180	1, 2, 3, 4	—
42	190	96	178	1, 2, 3, 4	—
48	190	108	178	1, 2, 3, 4	—
6	200	—	—	—	—
8	200	—	—	—	—
10	200	32	196	1, 2, 3, 4	—
12	200	36	195	1, 2, 3, 4	—
14	200	40	195	1, 2, 3, 4	—
16	200	44	194	1, 2, 3, 4	—
18	200	48	194	1, 2, 3, 4	—
20	200	52	194	1, 2, 3, 4	—
22	200	56	193	1, 2, 3, 4	—
24	200	60	193	1, 2, 3, 4	—
27	200	66	192	1, 2, 3, 4	—
30	200	72	191	1, 2, 3, 4	—
36	200	84	190	1, 2, 3, 4	—
42	200	96	188	1, 2, 3, 4	—
48	200	108	188	1, 2, 3, 4	—
6	220	—	—	—	—
8	220	—	—	—	—
10	220	—	—	—	—
12	220	49	215	1, 2, 3, 4	—
14	220	53	215	1, 2, 3, 4	—
16	220	57	214	1, 2, 3, 4	—
18	220	61	214	1, 2, 3, 4	—
20	220	65	214	1, 2, 3, 4	—
22	220	69	213	1, 2, 3, 4	—
24	220	73	213	1, 2, 3, 4	—
27	220	79	212	1, 2, 3, 4	—
30	220	85	211	1, 2, 3, 4	—
36	220	97	210	1, 2, 3, 4	—
42	220	109	208	1, 2, 3, 4	—
48	220	121	208	1, 2, 3, 4	—
6	240	—	—	—	—
8	240	—	—	—	—
10	240	—	—	—	—
12	240	49	235	1, 2, 3, 4	—
14	240	53	235	1, 2, 3, 4	—
16	240	57	234	1, 2, 3, 4	—
18	240	61	234	1, 2, 3, 4	—
20	240	65	234	1, 2, 3, 4	—
22	240	69	233	1, 2, 3, 4	—
24	240	73	233	1, 2, 3, 4	—
27	240	79	232	1, 2, 3, 4	—
30	240	85	231	1, 2, 3, 4	—
36	240	97	230	1, 2, 3, 4	—
42	240	109	228	1, 2, 3, 4	—
48	240	121	228	1, 2, 3, 4	—
6	260	—	—	—	—
8	260	—	—	—	—
10	260	—	—	—	—
12	260	49	255	1, 2, 3, 4	—
14	260	53	255	1, 2, 3, 4	—
16	260	57	254	1, 2, 3, 4	—
18	260	61	254	1, 2, 3, 4	—
20	260	65	254	1, 2, 3, 4	—
22	260	69	253	1, 2, 3, 4	—
24	260	73	253	1, 2, 3, 4	—
27	260	79	252	1, 2, 3, 4	—
30	260	85	251	1, 2, 3, 4	—
36	260	97	250	1, 2, 3, 4	—
42	260	109	248	1, 2, 3, 4	—
48	260	121	248	1, 2, 3, 4	—
6	280	—	—	—	—
8	280	—	—	—	—
10	280	—	—	—	—
12	280	—	—	—	—
14	280	53	275	1, 2, 3, 4	—
16	280	57	274	1, 2, 3, 4	—
18	280	61	274	1, 2, 3, 4	—
20	280	65	274	1, 2, 3, 4	—
22	280	69	273	1, 2, 3, 4	—
24	280	73	273	1, 2, 3, 4	—
27	280	79	272	1, 2, 3, 4	—
30	280	85	271	1, 2, 3, 4	—
36	280	97	270	1, 2, 3, 4	—
42	280	109	268	1, 2, 3, 4	—
48	280	121	268	1, 2, 3, 4	—
6	300	—	—	—	—
8	300	—	—	—	—
10	300	—	—	—	—
12	300	—	—	—	—
14	300	53	295	1, 2, 3, 4	—
16	300	57	294	1, 2, 3, 4	—
18	300	61	294	1, 2, 3, 4	—
20	300	65	294	1, 2, 3, 4	—
22	300	69	293	1, 2, 3, 4	—
24	300	73	293	1, 2, 3, 4	—
27	300	79	292	1, 2, 3, 4	—
30	300	85	291	1, 2, 3, 4	—
36	300	97	290	1, 2, 3, 4	—
42	300	109	288	1, 2, 3, 4	—
48	300	121	288	1, 2, 3, 4	—

Приложение 1: справочная масса

ГОСТ 15591-70: буквальные значения, не масса поставки. Отмеченные сомнительные клетки в расчёт не подставляются; приложение 2 исключено.
d	l	кг / 1000 шт.	Примечание
6	8	4,105
8	8	7,732
10	8	—
12	8	—
14	8	—
16	8	—
18	8	—
20	8	—
22	8	—
24	8	—
27	8	—
30	8	—
36	8	—
42	8	—
48	8	—
6	10	4,454
8	10	8,458
10	10	13,57
12	10	—
14	10	—
16	10	—
18	10	—
20	10	—
22	10	—
24	10	—
27	10	—
30	10	—
36	10	—
42	10	—
48	10	—
6	12	4,804
8	12	9,184
10	12	14,71
12	12	—
14	12	—
16	12	—
18	12	—
20	12	—
22	12	—
24	12	—
27	12	—
30	12	—
36	12	—
42	12	—
48	12	—
6	14	5,153
8	14	9,91
10	14	15,85
12	14	25,09
14	14	—
16	14	—
18	14	—
20	14	—
22	14	—
24	14	—
27	14	—
30	14	—
36	14	—
42	14	—
48	14	—
6	16	5,502
8	16	10,64
10	16	16,99
12	16	26,73
14	16	35,04
16	16	—
18	16	—
20	16	—
22	16	—
24	16	—
27	16	—
30	16	—
36	16	—
42	16	—
48	16	—
6	18	5,851
8	18	11,36
10	18	18,12
12	18	28,37
14	18	37,28
16	18	55,8
18	18	—
20	18	—
22	18	—
24	18	—
27	18	—
30	18	—
36	18	—
42	18	—
48	18	—
6	20	6,201
8	20	12,09
10	20	19,26
12	20	30,01
14	20	39,52
16	20	58,75
18	20	75,63
20	20	—
22	20	—
24	20	—
27	20	—
30	20	—
36	20	—
42	20	—
48	20	—
6	22	6,55
8	22	12,81
10	22	20,4
12	22	31,65
14	22	41,76
16	22	61,7
18	22	79,39
20	22	—
22	22	—
24	22	—
27	22	—
30	22	—
36	22	—
42	22	—
48	22	—
6	25	7,074
8	25	13,9
10	25	22,11
12	25	34,11
14	25	45,11
16	25	66,12
18	25	84,95
20	25	111,5
22	25	—
24	25	—
27	25	—
30	25	—
36	25	—
42	25	—
48	25	—
6	28	7,598
8	28	15,15
10	28	23,81
12	28	36,57
14	28	48,47
16	28	70,54
18	28	90,51
20	28	118,4
22	28	—
24	28	—
27	28	—
30	28	—
36	28	—
42	28	—
48	28	—
6	30	7,947
8	30	15,94
10	30	24,95
12	30	38,21
14	30	50,71
16	30	73,49
18	30	94,21
20	30	123
22	30	156,5
24	30	—
27	30	—
30	30	—
36	30	—
42	30	—
48	30	—
6	32	8,296
8	32	16,72
10	32	26,32
12	32	39,85
14	32	52,95
16	32	76,44
18	32	97,92
20	32	127,6
22	32	162,1
24	32	195,6
27	32	—
30	32	—
36	32	—
42	32	—
48	32	—
6	35	8,82
8	35	17,91
10	35	28,17
12	35	42,59
14	35	56,3
16	35	80,86
18	35	103,5
20	35	134,6
22	35	170,5
24	35	205,6
27	35	279
30	35	—
36	35	—
42	35	—
48	35	—
6	38	9,344
8	38	19,09
10	38	30,02
12	38	45,26
14	38	59,66
16	38	85,28
18	38	109
20	38	141,5
22	38	178,9
24	38	215,6
27	38	291,7
30	38	—
36	38	—
42	38	—
48	38	—
6	40	9,693
8	40	19,88
10	40	31,25
12	40	47,03
14	40	64,56
16	40	88,23
18	40	112,7
20	40	146,1
22	40	184,5
24	40	222,2
27	40	300,2
30	40	400,7
36	40	—
42	40	—
48	40	—
6	45	10,566
8	45	21,86
10	45	34,34
12	45	51,48
14	45	70,6
16	45	96,26
18	45	122
20	45	157,7
22	45	198,5
24	45	238,8
27	45	321,3
30	45	426,8
36	45	—
42	45	—
48	45	—
6	50	11,439
8	50	23,83
10	50	37,42
12	50	55,92
14	50	76,55
16	50	104,2
18	50	132,2
20	50	169,2
22	50	212,6
24	50	255,4
27	50	342,5
30	50	452,8
36	50	712,6
42	50	—
48	50	—
6	55	12,312
8	55	25,81
10	55	40,51
12	55	60,36
14	55	82,7
16	55	112,1
18	55	142,2
20	55	181,9
22	55	226,6
24	55	272
27	55	363,7
30	55	478,9
36	55	750,3
42	55	1124
48	55	—
6	60	13,186
8	60	27,78
10	60	43,59
12	60	64,8
14	60	88,74
16	60	120
18	60	152,2
20	60	194,3
22	60	242,6
24	60	288,6
27	60	384,9
30	60	504,9
36	60	787,9
42	60	1175
48	60	—
6	65	14,059
8	65	29,76
10	65	46,68
12	65	69,25
14	65	94,79
16	65	127,8
18	65	162,2
20	65	206,6
22	65	257,5
24	65	307,4
27	65	406
30	65	531
36	65	825,5
42	65	1226
48	65	1729
6	70	14,932
8	70	31,73
10	70	49,76
12	70	73,69
14	70	100,8
16	70	135,8
18	70	172,2
20	70	218,9
22	70	272,4
24	70	325,2
27	70	429,5
30	70	557
36	70	863,2
42	70	1278
48	70	1796
6	75	15,805
8	75	33,71
10	75	52,85
12	75	78,13
14	75	106,9
16	75	143,7
18	75	182,2
20	75	231,3
22	75	287,4
24	75	342,9
27	75	452
30	75	585,6
36	75	900,8
42	75	1329
48	75	1863
6	80	16,678
8	80	35,68
10	80	55,93
12	80	82,57
14	80	112,9
16	80	151,6
18	80	192,2
20	80	243,6
22	80	302,3
24	80	360,7
27	80	474,4
30	80	613,4
36	80	938,4
42	80	1380
48	80	1930
6	85	17,551
8	85	37,65
10	85	56,02	Буквальное значение скана; отличается от соседнего ряда. Не исправлено интерполяцией, для расчёта заказа не использовать.
12	85	87,02
14	85	119
16	85	154,9	Буквальное значение скана; отличается от соседнего ряда. Не исправлено интерполяцией, для расчёта заказа не использовать.
18	85	202,2
20	85	256
22	85	317,2
24	85	378,5
27	85	496,9
30	85	641,1
36	85	976
42	85	1432
48	85	1998
6	90	18,424
8	90	39,63
10	90	62,1
12	90	91,46
14	90	125
16	90	167,4
18	90	212,2
20	90	268,3
22	90	332,2
24	90	396,2
27	90	519,4
30	90	668,9
36	90	1018
42	90	1483
48	90	2065
6	95	—
8	95	41,6
10	95	65,19
12	95	95,9
14	95	131,1
16	95	175,2
18	95	222,2
20	95	280,6
22	95	347,1
24	95	414
27	95	541,9
30	95	696,7
36	95	1059
42	95	1534
48	95	2132
6	100	—
8	100	43,58
10	100	68,27
12	100	100,3
14	100	137,1
16	100	183,1
18	100	232,2
20	100	293
22	100	362
24	100	431,8
27	100	564,4
30	100	724,4
36	100	1098
42	100	1586
48	100	2199
6	105	—
8	105	—
10	105	71,36
12	105	104,8
14	105	143,2
16	105	191
18	105	242,1
20	105	305,3
22	105	377
24	105	449,6
27	105	586,9
30	105	752,2
36	105	1138
42	105	1645
48	105	2266
6	110	—
8	110	—
10	110	74,44
12	110	109,2
14	110	149,2
16	110	198,9
18	110	252,1
20	110	317,7
22	110	391,9
24	110	467,3
27	110	609,4
30	110	780
36	110	1178
42	110	1699
48	110	2332
6	115	—
8	115	—
10	115	77,52
12	115	113,7
14	115	155,3
16	115	206,8
18	115	262,1
20	115	330
22	115	406,8
24	115	485,1
27	115	631,9
30	115	807,7
36	115	1218
42	115	1753
48	115	2409
6	120	—
8	120	—
10	120	80,61
12	120	118,1
14	120	161,3
16	120	214,7
18	120	272,1
20	120	342,3
22	120	421,8
24	120	502,9
27	120	654,4
30	120	835,5
36	120	1258
42	120	1808
48	120	2480
6	125	—
8	125	—
10	125	83,7
12	125	122,6
14	125	167,4
16	125	222,6
18	125	282,1
20	125	354,7
22	125	436,7
24	125	520,6
27	125	676,8
30	125	863,3
36	125	1298
42	125	1863
48	125	2550
6	130	—
8	130	—
10	130	86,78
12	130	127
14	130	173,4
16	130	230,5
18	130	292,1
20	130	367
22	130	451,6
24	130	538,4
27	130	699,3
30	130	891
36	130	1338
42	130	1917
48	130	2623
6	140	—
8	140	—
10	140	92,94
12	140	135,9
14	140	185,5
16	140	246,3
18	140	312,1
20	140	391,7
22	140	481,5
24	140	574
27	140	744,3
30	140	946,6
36	140	1418
42	140	2026
48	140	2765
6	150	—
8	150	—
10	150	99,11
12	150	144,8
14	150	197,6
16	150	262,1
18	150	332,1
20	150	416,4
22	150	511,3
24	150	609,5
27	150	789,3
30	150	1002
36	150	1498
42	150	2135
48	150	2907
6	160	—
8	160	—
10	160	105,3
12	160	153,6
14	160	207,7	Буквальное значение скана; отличается от соседнего ряда. Не исправлено интерполяцией, для расчёта заказа не использовать.
16	160	277,9
18	160	352,1
20	160	441,1
22	160	541,2
24	160	645
27	160	834,3
30	160	1058
36	160	1578
42	160	2244
48	160	3049
6	170	—
8	170	—
10	170	111,4
12	170	162,5
14	170	221,8
16	170	293,7
18	170	372,1
20	170	465,7
22	170	571
24	170	680,6
27	170	879,3
30	170	1113
36	170	1658
42	170	2353
48	170	3191
6	180	—
8	180	—
10	180	117,6
12	180	171,4
14	180	233,9
16	180	309,5
18	180	392,1
20	180	490,4
22	180	600,9
24	180	716,1
27	180	924,3
30	180	1169
36	180	1738
42	180	2461
48	180	3333
6	190	—
8	190	—
10	190	123,8
12	190	180,3
14	190	246
16	190	325,3
18	190	412,1
20	190	515,1
22	190	630,8
24	190	751,6
27	190	969,2
30	190	1224
36	190	1818
42	190	2570
48	190	3475
6	200	—
8	200	—
10	200	130
12	200	189,2
14	200	258
16	200	341,1
18	200	432,1
20	200	539,8
22	200	660,7
24	200	787,2
27	200	1014
30	200	1280
36	200	1898
42	200	2679
48	200	3618
6	220	—
8	220	—
10	220	—
12	220	207
14	220	282,2
16	220	372,7
18	220	472,1
20	220	589,1
22	220	720,4
24	220	858,2
27	220	1104
30	220	1391
36	220	2058
42	220	2897
48	220	3902
6	240	—
8	240	—
10	240	—
12	240	224,7
14	240	306,4
16	240	404,3
18	240	512
20	240	638,5
22	240	780,1
24	240	929,4
27	240	1194
30	240	1502
36	240	2218
42	240	3115
48	240	4186
6	260	—
8	260	—
10	260	—
12	260	245,5	Буквальное значение скана; отличается от соседнего ряда. Не исправлено интерполяцией, для расчёта заказа не использовать.
14	260	330,6
16	260	435,9
18	260	552
20	260	687,6
22	260	839,9
24	260	1000
27	260	1284
30	260	1613
36	260	2378
42	260	3332
48	260	4471
6	280	—
8	280	—
10	280	—
12	280	—
14	280	354,8
16	280	467,5
18	280	592
20	280	737,2
22	280	899,5
24	280	1072
27	280	1374
30	280	1724
36	280	2538
42	280	3550
48	280	4755
6	300	—
8	300	—
10	300	—
12	300	—
14	300	378
16	300	499
18	300	632
20	300	786,6
22	300	959,3
24	300	1143
27	300	1464
30	300	1835
36	300	2698
42	300	3768
48	300	5039

ГОСТ 15591-70, п.3: основной шаг ГОСТ 24705; сбег и недорез ГОСТ 27148; конец ГОСТ 12414.
ГОСТ 15591-70, п.3а–3в: радиус ГОСТ 24670; допуски и контроль ГОСТ 1759.1; дефекты ГОСТ 1759.2.
ГОСТ 15591-70, п.4: высота k₁ по соглашению только для исполнения 1. В исполнениях 2 и 4 k₁ задана чертежом.
ГОСТ 15591-70, п.5а: уменьшенный гладкий стержень приблизительно равен среднему диаметру резьбы, по согласованию.
ГОСТ 15591-70, п.5б: маркировочное углубление исполнений 1/2, глубина ≤0,4k, без снижения прочности головки.
ГОСТ 15591-70, п.6: классы прочности 3.6, 4.6, 4.8, 5.6, 5.8; поставка без покрытия. Класс точности С — геометрия, не прочность.
Поле резьбы 8g по ГОСТ 1759.1-82, таблица 1. Допуски шестигранной головки — таблица 2, поз.1; стержня — поз.12.
Таблица 2: × — обязательная полная резьба. Числовые b над ломаной линией допускают также резьбу до головки. Пустые ячейки запрещены.

Источники и редакции

ГОСТ 15591-70 — Полный текст, чертёж, таблицы 1/2, приложение 1; PDF 2–8
ГОСТ 15591-70 — Библиография; изменения и поправки
ГОСТ 15591-70 — Библиография изменения
ГОСТ 15591-70 — Библиография изменения
ГОСТ 15591-70 — Библиография изменения
ГОСТ 15591-70 — Библиография изменения
ГОСТ 15591-70 — Библиография изменения

Задание не подготовлено

Откройте выбор и нажмите «Отдать в изготовление».
